YAMAHA YZF-R1M 2022 Instructieboekje (in Dutch)

Functies van instrumenten en bedieningselementen
4-48
4
3. Draai de borgmoer vast met het voor-
geschreven aanhaalmoment. LET OP:
Draai altijd de borgmoer tegen de
stelmoer en zet de borgmoer dan
vast met het voorgeschreven aan-
haalmoment.
[DCA10122]
LET OP
DCA10102
Probeer nooit voorbij de maximum- of
minimuminstellingen te draaien om
schade aan het mechanisme te voorko-
men.
DAU67050
EXUP-systeemDit model is uitgerust met het Yamaha
EXUP-systeem (regelsysteem voor uitlaat-
druk). Dit systeem verhoogt het motorver-
mogen door middel van een klep die de
uitlaatstroom binnen de uitlaatkamer regelt.LET OP
DCA15611
Het EXUP-systeem werd afgesteld en
uitgebreid getest op de Yamaha fabriek.
Als deze afstellingen worden gewijzigd
zonder dat voldoende technische kennis
aanwezig is, kan de werking van de mo-
tor achteruitgaan of wordt de motor be-
schadigd.
DAU70641
Gelijkstroom aansluitcontact
voor accessoiresDit voertuig is uitgerust met een gelijk-
stroom kabelstekker voor accessoires.
Raadpleeg uw Yamaha dealer voordat u
accessoires monteert.
Veervoorspanning:
Minimum (zacht):
Afstand A = 0.0 mm (0.00 in)
Standaard: Afstand A = 4.0 mm (0.16 in)
Maximum (hard): Afstand A = 9.0 mm (0.35 in)
Aanhaalmoment: Borgmoer:25 N·m (2.5 kgf·m, 18 lb·ft)
UB3LD1D0.book Page 48 Tuesday, August 10, 2021 7:20 AM

Functies van instrumenten en bedieningselementen
4-49
4
DAU15306
ZijstandaardDe zijstandaard bevindt zich aan de linker-
zijde van het frame. Trek of druk de zijstan-
daard met uw voet omhoog of omlaag
terwijl u de machine rechtop houdt.OPMERKINGDe ingebouwde sperschakelaar voor de zij-
standaard maakt deel uit van het startsper-
systeem, dat in bepaalde situaties de
werking van het ontstekingssysteem blok-
keert. (Zie de volgende paragraaf voor een
uitleg over het startspersysteem.)
WAARSCHUWING
DWA10242
Met de machine mag nooit worden gere-
den terwijl de zijstandaard omlaag staat
of niet behoorlijk kan worden opgetrok-
ken (of niet omhoog blijft), anders kan de
zijstandaard de grond raken en zo de
bestuurder afleiden, waardoor de ma-
chine mogelijk onbestuurbaar wordt.
Het Yamaha startspersysteem is ont-
worpen om de bestuurder te helpen bij
zijn verantwoordelijkheid de zijstan-
daard op te trekken alvorens weg te rij-
den. Controleer dit systeem daarom regelmatig en laat het repareren door
een Yamaha dealer als de werking niet
naar behoren is.
DAU57952
StartspersysteemDit systeem voorkomt dat de motor wordt
gestart terwijl een versnelling is ingescha-
keld, tenzij de koppelingshendel is inge-
trokken en de zijstandaard is opgeklapt.
Het schakelt ook de motor uit als de zijstan-
daard omlaag wordt gezet terwijl een ver-
snelling is ingeschakeld.
Controleer dit systeem regelmatig door de
onderstaande procedure te volgen.OPMERKING
Deze controle is vooral betrouwbaar
als hij wordt uitgevoerd met een war-
me motor.
 Zie pagina’s 4-2 en 4-3 voor informa-
tie over de bediening van de schake-
laar.
UB3LD1D0.book Page 49 Tuesday, August 10, 2021 7:20 AM

Functies van instrumenten en bedieningselementen
4-50
4
JA NEE JA NEE JA NEE
WAARSCHUWING
Met de motor uit:
1. Beweeg de zijstandaard omlaag.
2. Zet de noodstopschakelaar in de stand “run”.
3. Zet het contactslot aan.
4. Zet de versnellingsbak in de vrijstand.
5. Druk op de startknop.
Start de motor?
De vrijstandschakelaar werkt mogelijk niet.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
Met de motor nog aan:
6. Beweeg de zijstandaard omhoog.
7. Trek de koppelingshendel in.
8. Zet de versnellingsbak in een versnelling.
9. Beweeg de zijstandaard omlaag.
Slaat de motor af?
De zijstandaardschakelaar werkt mogelijk niet
goed.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
Als de motor is afgeslagen:
10. Beweeg de zijstandaard omhoog.
11. Trek de koppelingshendel in.
12. Druk op de startknop.
Start de motor? De sperschakelaar van de koppelingshendel
werkt mogelijk niet.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
Het systeem is in orde. De motorfiets mag worden gebruikt. Laat als een storing wordt aangetroffen de
machine nakijken alvorens te gaan rijden.
UB3LD1D0.book Page 50 Tuesday, August 10, 2021 7:20 AM

Voor uw veiligheid – controles voor het rijden
5-1
5
DAU1559B
Inspecteer uw machine voor elk gebruik om te waarborgen dat deze in een veilige werkende staat is. Volg altijd de schema’s en proce-
dures voor inspectie en onderhoud in de gebruikershandleiding.
WAARSCHUWING
DWA11152
Onvoldoende inspectie of onderhoud van de machine vergroot het risico op ongeval of schade. Rijd niet met de machine als u
een probleem hebt gevonden. Als een probleem niet kan worden opgelost via de procedures in deze handleiding, laat de machi-
ne dan nazien door een Yamaha dealer.Controleer voor het gebruik van deze machine de volgende punten:
ITEM CONTROLES PAGINA
Brandstof • Controleer het brandstofniv
eau in de brandstoftank.
• Vul indien nodig brandstof bij.
• Controleer de brandstofleiding op lekkage.
• Controleer de tankoverloopslang op obstakels, scheuren of beschadiging en controleer de slangaansluiting. 4-35, 4-37
Motorolie • Controleer het olieniveau in de motor.
• Vul indien nodig het aanbevolen type olie bij tot aan het voorgeschreven niveau.
• Controleer de machine op olielekkage. 7-13
Koelvloeistof • Controleer het koelvloeistofniveau in het reservoir.
• Vul indien nodig de aanbevolen koelvloe
istof bij tot aan het voorgeschreven ni-
veau.
• Controleer het koelsysteem op lekkage. 7-16
Voorrem • Controleer de werking.
• Als de koppeling zacht of sponzig aanvoelt, vraag dan een Yamaha dealer het
hydraulisch systeem te ontluchten.
• Controleer de remblokken op slijtage.
• Vervang indien nodig.
• Controleer het vloeistofniveau in het reservoir.
• Vul indien nodig het voorgeschreven type remvloeistof bij tot aan het voorge- schreven niveau.
• Controleer het hydraulisch systeem op lekkage. 7-24, 7-24
UB3LD1D0.book Page 1 Tuesday, August 10, 2021 7:20 AM

Voor uw veiligheid – controles voor het rijden
5-2
5
Achterrem• Controleer de werking.
• Als de koppeling zacht of sponzig aanvoelt, vraag dan een Yamaha dealer het
hydraulisch systeem te ontluchten.
• Controleer de remblokken op slijtage.
• Vervang indien nodig.
• Controleer het vloeistofniveau in het reservoir.
• Vul indien nodig het voorgeschreven type remvloeistof bij tot aan het voorge- schreven niveau.
• Controleer het hydraulisch systeem op lekkage. 7-24, 7-24
Koppeling • Controleer de werking.
• Smeer indien nodig de kabel.
• Controleer de vrije slag van de koppelingshendel.
• Stel indien nodig bij.
7-22
Gasgreep • Controleer op soepel draaien en automatische terugkeer naar de beginstand. 7-29
Bedieningskabels • Controleer of de werking soepel is.
• Smeer indien nodig. 7-28
Aandrijfketting • Controleer of de ketting correct is aangespannen.
• Stel indien nodig bij.
• Controleer de conditie van de ketting.
• Smeer indien nodig.
7-26, 7-28
Wielen en banden • Controleer op schade.
• Controleer de conditie van de band en de profieldiepte.
• Controleer de bandspanning.
• Corrigeer indien nodig.
7-19, 7-21
Rem- en schakelpedalen • Controleer of de werking soepel is.
• Smeer indien nodig de pedaalscharnierpunten. 7-29
Rem- en koppelingshendels • Controleer of de werking soepel is.
• Smeer indien nodig de hendelscharnierpunten.
7-30
Zijstandaard • Controleer of de werking soepel is.
• Smeer indien nodig het scharnierpunt.
7-30
ITEM
CONTROLES PAGINA
UB3LD1D0.book Page 2 Tuesday, August 10, 2021 7:20 AM

Voor uw veiligheid – controles voor het rijden
5-3
5
Framebevestigingen• Controleer of alle moeren, bouten en schroeven stevig zijn vastgezet.
• Zet indien nodig vast. —
Luchtaanzuigkanaal • Controleer of het luchtaanzuigkanaal niet is geblokkeerd.
• Verwijder vreemde voorwerpen van het rooster indien nodig.
—
Instrumenten, verlichting,
signaleringssysteem en
schakelaars • Controleer de werking.
• Corrigeer indien nodig.
—
Zijstandaardschakelaar • Controleer de werking van het startspersysteem.
• Als het systeem niet correct werkt, vraag dan een Yamaha dealer de machine te
controleren. 4-49
ITEM
CONTROLES PAGINA
UB3LD1D0.book Page 3 Tuesday, August 10, 2021 7:20 AM

Gebruik en belangrijke rij-informatie6-1
6
DAU15952
Lees de gebruikershandleiding zorgvuldig
door om u vertrouwd te maken met alle be-
dieningselementen. Als u de werking van
een functie of bedieningselement niet be-
grijpt, vraag dan uw Yamaha dealer om uit-
leg.
WAARSCHUWING
DWA10272
Een onvoldoende vertrouwdheid met de
bedieningselementen kan leiden tot ver-
lies van de controle, met mogelijk een
ongeval of letsel tot gevolg.
DAU16842
InrijperiodeDe belangrijkste periode in de levensduur
van het motorblok is de tijd tussen 0 en
1600 km (1000 mi). Lees daarom de vol-
gende informatie aandachtig door.
Omdat het motorblok gloednieuw is, mag
dit de eerste 1600 km (1000 mi) niet te
zwaar worden belast. De verschillende on-
derdelen van de motor slijten op elkaar in
totdat de juiste bedrijfsspelingen zijn be-
reikt. Rijd tijdens deze periode nooit lang-
durig volgas en vermijd ook andere
manoeuvres die tot oververhitting van de
motor kunnen leiden.
DAU17085
0–1000 km (0–600 mi)
Laat de motor niet langer dan 7000 tpm
achtereen draaien. LET OP: Na 1000 km
(600 mi) moet de motorolie worden ver-
verst en moet de oliefilterpatroon of het
oliefilterelement worden vervangen.[DCA10303]1000–1600 km (600–1000 mi)
Laat de motor niet langer dan 8400 tpm
achtereen draaien. 1600 km (1000 mi) en verder
De machine kan nu normaal worden ge-
bruikt.
LET OP
DCA10311

Voer het toerental niet zover op dat
de toerenteller in de rode zone
wijst.
 Als tijdens de inrijperiode motor-
schade optreedt, vraag dan direct
een Yamaha dealer de machine te
controleren.OPMERKINGTijdens en na de inrijperiode van de motor
kan door de hitte van de uitlaatgassen de
uitlaatpijp iets verkleuren, maar dit is volko-
men normaal.
UB3LD1D0.book Page 1 Tuesday, August 10, 2021 7:20 AM

Gebruik en belangrijke rij-informatie
6-2
6
DAU88420
De motor startenHet startspersysteem staat starten toe
wanneer: de versnellingsbak in de vrijstand
staat of
 de versnellingsbak in een versnelling
is geschakeld, de zijstandaard is op-
geklapt en de koppelingshendel is in-
getrokken.
Om de motor te starten1. Draai het contactslot naar ON en zet de noodstopschakelaar in de stand
“run”.
2. Controleer of de indicator en het/de waarschuwingslampje(s) enkele se-
conden oplichten en dan uitgaan. (Zie
pagina 4-5.)OPMERKINGStart de motor niet als het waarschu-
wingslampje motorstoring blijft bran-
den.
 Het waarschuwingslampje oliedruk en
koelvloeistoftemperatuur moet gaan
branden en blijven branden totdat de
motor is gestart. 
Het ABS-waarschuwingslampje moet
gaan branden en aan blijven totdat de
machine een snelheid van 10 km/h
(6 mi/h) bereikt.
LET OP
DCA24110
Als een waarschuwings- of controle-
lampje niet werkt zoals hierboven be-
schreven, vraag dan uw Yamaha dealer
om de machine te controleren.3. Schakel de versnellingsbak in de vrij-
stand.
4. Start de motor door de startknop in te drukken.
5. Laat de startkno p los als de motor
start, of na 5 seconden. Wacht 10 se-
conden voordat u opnieuw op de
knop drukt om de accuspanning weer
te laten opbouwen.LET OP
DCA11043
Trek nooit snel op terwijl de motor nog
koud is, dit verkort de levensduur van de
motor!
DAU68221
OPMERKINGDit model is uitgerust met:  een inertiële meeteenheid (IMU). Deze
meeteenheid stopt de motor als de
machine kantelt. Schakel het contact-
slot uit en weer in voordat u probeert
de motor opnieuw te starten. Wanneer
u dit niet, doet zal de motor niet aan-
slaan, ook al probeert de startmotor
de motor op gang te brengen na het
indrukken van de startknop.
 een automatische motorstop. De mo-
tor stopt automatisch als deze 20 mi-
nuten stationair draait. Als de motor
stopt, druk dan simpelweg op de
startknop om de motor opnieuw te
starten.
UB3LD1D0.book Page 2 Tuesday, August 10, 2021 7:20 AM

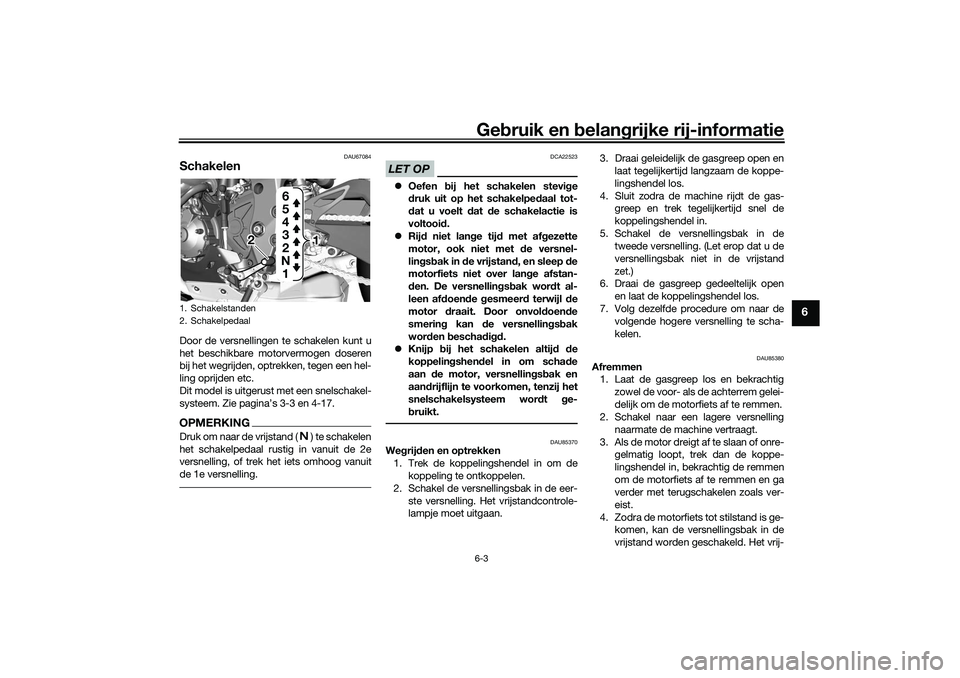

Gebruik en belangrijke rij-informatie6-3
6
DAU67084
SchakelenDoor de versnellingen te schakelen kunt u
het beschikbare motorvermogen doseren
bij het wegrijden, optrekken, tegen een hel-
ling oprijden etc.
Dit model is uitgerust met een snelschakel-
systeem. Zie pagina’s 3-3 en 4-17.OPMERKINGDruk om naar de vrijstand ( ) te schakelen
het schakelpedaal rustig in vanuit de 2e
versnelling, of trek het iets omhoog vanuit
de 1e versnelling.
LET OP
DCA22523
Oefen bij het schakelen stevige
druk uit op het schakelpedaal tot-
dat u voelt dat de schakelactie is
voltooid.
 Rijd niet lange tijd met afgezette
motor, ook niet met de versnel-
lingsbak in de vrijstand, en sleep de
motorfiets niet over lange afstan-
den. De versnellingsbak wordt al-
leen afdoende gesmeerd terwijl de
motor draait. Door onvoldoende
smering kan de versnellingsbak
worden beschadigd.
 Knijp bij het schakelen altijd de
koppelingshendel in om schade
aan de motor, versnellingsbak en
aandrijflijn te voorkomen, tenzij het
snelschakelsysteem wordt ge-
bruikt.
DAU85370
Wegrijden en optrekken
1. Trek de koppelingshendel in om de koppeling te ontkoppelen.
2. Schakel de versnellingsbak in de eer- ste versnelling. Het vrijstandcontrole-
lampje moet uitgaan. 3. Draai geleidelijk de gasgreep open en
laat tegelijkertijd langzaam de koppe-
lingshendel los.
4. Sluit zodra de machine rijdt de gas- greep en trek tegelijkertijd snel de
koppelingshendel in.
5. Schakel de versnellingsbak in de tweede versnelling. (Let erop dat u de
versnellingsbak niet in de vrijstand
zet.)
6. Draai de gasgreep gedeeltelijk open
en laat de koppelingshendel los.
7. Volg dezelfde procedure om naar de volgende hogere versnelling te scha-
kelen.
DAU85380
Afremmen1. Laat de gasgreep los en bekrachtig
zowel de voor- als de achterrem gelei-
delijk om de motorfiets af te remmen.
2. Schakel naar een lagere versnelling
naarmate de machine vertraagt.
3. Als de motor dreigt af te slaan of onre- gelmatig loopt, trek dan de koppe-
lingshendel in, bekrachtig de remmen
om de motorfiets af te remmen en ga
verder met terugschakelen zoals ver-
eist.
4. Zodra de motorfiets tot stilstand is ge- komen, kan de versnellingsbak in de
vrijstand worden geschakeld. Het vrij-
1. Schakelstanden
2. Schakelpedaal
2
1 1
1
N 2 3
4
5
6
UB3LD1D0.book Page 3 Tuesday, August 10, 2021 7:20 AM

Gebruik en belangrijke rij-informatie
6-4
6
standcontrolelampje moet gaan bran-
den, waarna de koppelingshendel kan
worden losgelaten.WAARSCHUWING
DWA17380
Bij onjuist gebruik van de remmen
kunt u de controle over de machine
verliezen of gaan slippen. Gebruik
altijd beide remmen en bekrachtig
ze geleidelijk.
 Zorg dat de motorfiets en de motor
voldoende zijn vertraagd voordat u
naar een lagere versnelling scha-
kelt. Terugschakelen terwijl de rij-
snelheid of het motortoerental te
hoog is kan leiden tot slippen van
het achterwiel of overtoeren van de
motor. Dit kan resulteren in verlies
van de controle over de machine,
een ongeval en letsel. Het kan ook
resulteren in schade aan de motor
of de aandrijflijn.
DAU16811
Tips voor een zuinig brandstof-
verbruikHet brandstofverbruik is vooral afhankelijk
van uw rijstijl. Hierna volgen enkele tips om
het brandstofverbruik te verlagen:
 Schakel snel en soepel door en ver-
mijd hoge toerentallen terwijl u accele-
reert.
 Geef geen gas tijdens het terugscha-
kelen en voorkom dat de motor onbe-
last met een hoog toerental draait.
 Laat de motor niet langdurig stationair
draaien maar zet hem af (bijvoorbeeld
in files, bij stoplichten of bij spoorweg-
overgangen).
DAU17214
ParkerenZet om te parkeren de motor af en neem
dan de sleutel uit het contactslot.
WAARSCHUWING
DWA10312
De motor en het uitlaatsysteem
kunnen zeer heet worden, parkeer
dus op een plek waar voetgangers
of kinderen niet gemakkelijk met
deze onderdelen in aanraking kun-
nen komen en brandwonden kun-
nen oplopen.
 Parkeer nooit op een helling of een
zachte ondergrond, hierdoor kan
de machine kantelen met mogelijk
brandstoflekkage en brand tot ge-
volg.
 Parkeer niet nabij gras of andere
brandbare materialen die vlam zou-
den kunnen vatten.
UB3LD1D0.book Page 4 Tuesday, August 10, 2021 7:20 AM
