Periodiskt underhåll och justering
6-29
6
MAU23292
Kontroll av hjullager
Hjullagren fram och bak måste kontrolleras
vid de intervall som anges i tabellen för re-
gelbunden skötsel och smörjning. Om du
känner något glapp i ett hjulnav eller om
hjulet inte snurrar lätt, låt en Yamaha-åter-
försäljare kontrollera hjullagren.
MAU62521
Batteri
Batteriet sitter placerat under förarsadeln.
(Se sidan 3-16.)
Den här modellen är utrustad med ett
VRLA-batteri (ventilreglerat blybatteri). Du
behöver därför inte kontrollera elektrolyten
eller fylla på med destillerat vatten. Batteri-
kablarnas anslutningar måste dock kontrol-
leras och dras åt vid behov.
VARNING
MWA10761
Elektrolyt är giftigt och farligt efter-
som det innehåller svavelsyra som
kan orsaka brännskador. Undvik
kontakt med huden, ögon och klä-
der och skydda alltid ögonen när du
arbetar nära batterier. Om du får
något på dig, genomför följande
FÖRSTA HJÄLP.
UTVÄRTES: Skölj ordentligt med
vatten.
INVÄRTES: Drick stora mängder
mjölk eller vatten och kontakta
omedelbart en läkare.
ÖGON: Spola med vatten under
15 minuter och uppsök därefter
läkarhjälp.
Batterier producerar explosiv vät-
gas. Håll därför gnistor, öppen
flamma, cigaretter etc. borta från
1. Batteri
2. Batteriets minusledning (svart)
3. Batteriets plusledning (röd)
1
2
3
UB7PM0M0.book Page 29 Tuesday, September 18, 2018 7:21 AM

Periodiskt underhåll och justering
6-30
6
batteriet och sörj för ordentlig ven-
tilation när du laddar det i ett slutet
rum.
HÅLL DETTA OCH ANDRA BATTE-
RIER UTOM RÄCKHÅLL FÖR
BARN.
VIKTIGT
MCA10621
Du får aldrig försöka att ta bort tätningen
i battericellerna eftersom detta kan för-
störa batteriet.
För att ladda batteriet
Låt en Yamaha-återförsäljare ladda batte-
riet så snart som möjligt om det verkar som
om det har blivit urladdat. Kom ihåg att bat-
terier har en tendens att ladda ur sig snab-
bare om fordonet är utrustad med extra
elektrisk utrustning.
VIKTIGT
MCA16522
För att ladda ett VRLA-batteri (ventilreg-
lerat blybatteri) måste du ha en kon-
stantspänningsladdare. Om du
använder en vanlig batteriladdare kan
batteriet ta skada.
För att förvara batteriet
1. Om fordonet inte kommer att använ-
das inom en månad, ta bort batteriet
och ladda det och förvara det sedan
på ett svalt och torrt ställe. VIKTIGT:
När du tar bort batteriet ska du kon-
trollera att nyckeln är i läget “ ”
och sedan koppla bort den negativa
kabeln innan du kopplar bort den
positiva.
[MCA17712]
2. Om batteriet ska förvaras under mer
än två månader bör du kontrollera det
en gång i månaden och ladda det om
det behövs.
3. Ladda batteriet helt innan du sätter till-
baks det i fordonet. VIKTIGT: När du
monterar batteriet ska du kontrolle-ra att nyckeln är i läget “ ” och se-
dan ansluta den positiva kabeln
innan du ansluter den negativa.
[MCA17722]
4. Se till att batterikablarna blir rätt kopp-
lade till batteripolerna när du sätter till-
baks det i fordonet.
VIKTIGT
MCA16531
Se till att batteriet alltid är laddat. Förva-
ring av ett urladdat batteri kan orsaka
permanenta skador på batteriet.
UB7PM0M0.book Page 30 Tuesday, September 18, 2018 7:21 AM

Periodiskt underhåll och justering
6-31
6
MAUN0822
Byte av säkringar
Huvudsäkringen är placerad under passa-
gerarsadeln.
Gör på följande sätt när du behöver komma
åt huvudsäkringen.
1. Ta bort passagerarsadeln. (Se sidan
3-16.)
2. Ta bort insatsen genom att lossa
snabbfästena.
3. Dra startreläskyddet bakåt och koppla
bort startreläets kontakt så som visas.
4. Anslut startreläets kontakt och skjut in
skyddet på dess ursprungliga plats.
5. Placera insatsen i ursprungsläget och
montera sedan snabbfästena.
6. Montera passagerarsadeln.

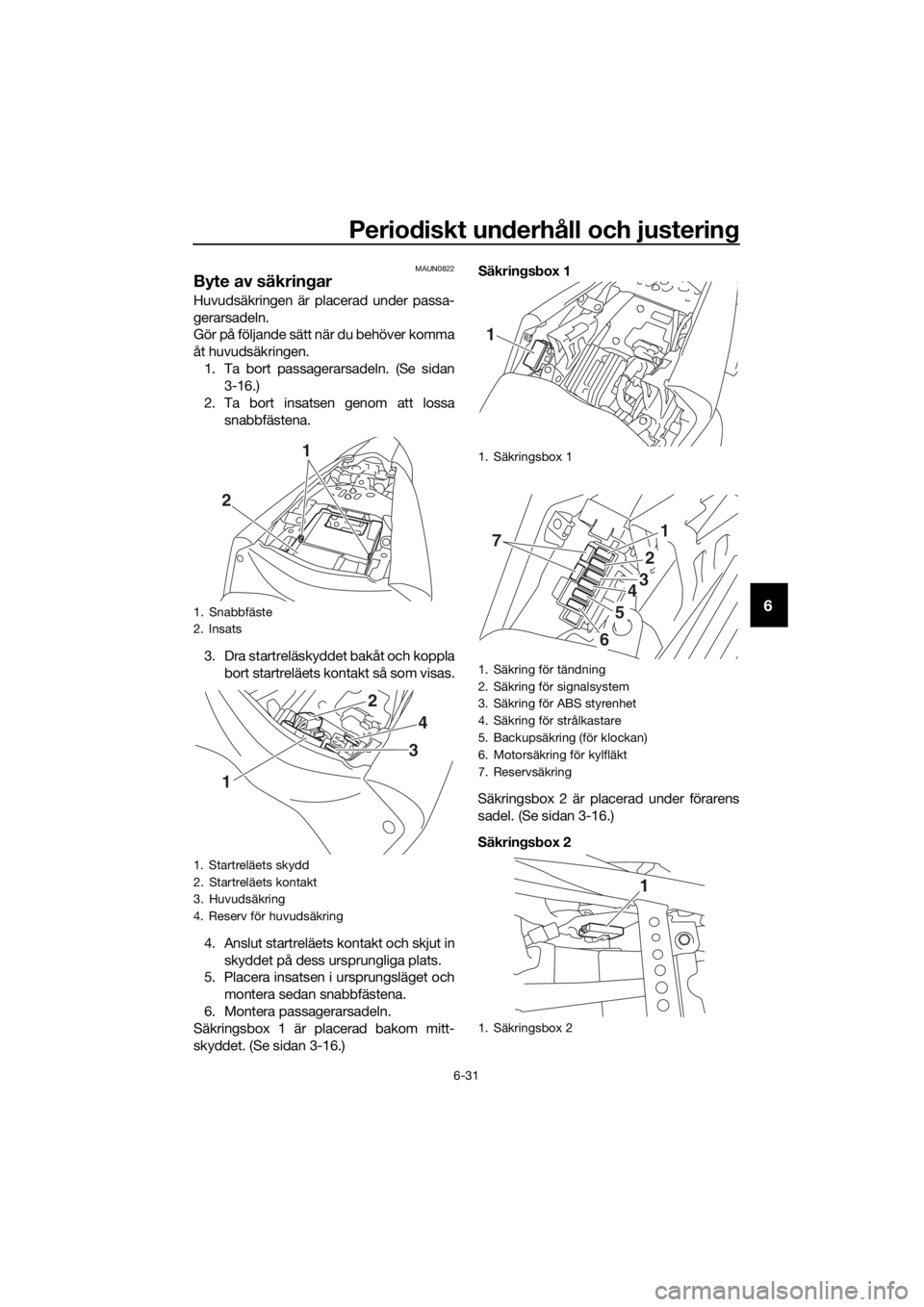

Säkringsbox 1 är placerad bakom mitt-
skyddet. (Se sidan 3-16.)Säkringsbox 1
Säkringsbox 2 är placerad under förarens
sadel. (Se sidan 3-16.)
Säkringsbox 2
1. Snabbfäste
2. Insats
1. Startreläets skydd
2. Startreläets kontakt
3. Huvudsäkring
4. Reserv för huvudsäkring
2
1
1
2
3
4
1. Säkringsbox 1
1. Säkring för tändning
2. Säkring för signalsystem
3. Säkring för ABS styrenhet
4. Säkring för strålkastare
5. Backupsäkring (för klockan)
6. Motorsäkring för kylfläkt
7. Reservsäkring
1. Säkringsbox 2
1
71
2
3
5
6
4
1
UB7PM0M0.book Page 31 Tuesday, September 18, 2018 7:21 AM

Periodiskt underhåll och justering
6-32
6
Om en säkring är sönder, byt ut den enligt
följande.
1. Vrid nyckeln till “ ” och stäng av el-
kretsen det gäller.
2. Ta bort den trasiga säkringen och sätt
i en ny säkring med rätt amperetal.
VARNING! Sätt inte i en säkring
med högre amperetal än det som
rekommenderas för att undvika att
elsystemet tar skada eller att brand
uppstår.
[MWA15132]
3. Vrid nyckeln till “ ” och kontrollera
att enheten fungerar genom att slå på
elkretsen det gäller.
4. Om säkringen omedelbart går sönder
igen, låt en Yamaha-återförsäljare
kontrollera elsystemet.
1. Reservsäkring
2. ABS-solenoidsäkring
3. Säkring för ABS-motor
Säkringar:
Huvudsäkring:
30.0 A
Säkring för strålkastare:
7.5 A
Säkring för signalsystem:
15.0 A
Säkring för tändning:
15.0 A
Motorsäkring för kylfläkt:
7.5 A
Säkring för ABS-motor:
30.0 A
ABS-solenoidsäkring:
15.0 A
Säkring för ABS styrenhet:
2.0 A
Backupsäkring:
7.5 A
123
UB7PM0M0.book Page 32 Tuesday, September 18, 2018 7:21 AM

Periodiskt underhåll och justering
6-33
6
MAUN2261
Fordonsbelysning
På den här modellen används LED-lampor
i strålkastarna, parkeringsljusen och
broms-/bakljusen. Om en lampa inte tänds
ska du kontrollera säkringen och sedan låta
en Yamaha-återförsäljare kontrollera fordo-
net.
VIKTIGT
MCA16581
Sätt inte på någon form av självhäftande
film eller klisterlapp på strålkastarglaset.
MAU62590
Byte av blinkerslampa
1. Ta bort lampglaset över blinkerslam-
pan genom att lossa skruven.
2. Ta loss hållaren för körriktningsvisar-
lampan (tillsammans med lampan) ge-
nom att vrida den moturs.
3. Ta bort den trasiga lampan genom att
dra ut den.
4. Sätt i en ny lampa i sockeln.
5. Sätt tillbaks sockeln (tillsammans med
lampan) genom att vrida den medurs.
6. Montera lampglaset över blinkerslam-
pan genom att skruva fast skruven.
VIKTIGT: Dra inte åt skruven för
hårt eftersom lampglaset kan gå
sönder.
[MCA11192]
1. Parkeringsljus
2. Strålkastare (halvljus)
3. Strålkastare (helljus)
1
2
3
1. Blinkersglas
2. Skruv
1. Blinkerslampans sockel
1
2
1
UB7PM0M0.book Page 33 Tuesday, September 18, 2018 7:21 AM

Periodiskt underhåll och justering
6-34
6
MAU62670
Byte av nummerskyltsbelysning
1. Ta bort stänkskyddet genom att lossa
snabbfästena.
2. Ta bort den undre panelen på bak-
skärmen genom att lossa bultarna och
skruvarna.
3. Ta bort nummerskyltsbelysningens
lampsockel (tillsammans med lampan)
genom att dra ut den.
4. Ta bort den trasiga lampan genom att
dra ut den.5. Sätt i en ny lampa i sockeln.
6. Sätt tillbaks sockeln (tillsammans med
lampan) genom att trycka in den.
7. Montera den undre panelen på bak-
skärmen genom att skruva fast bultar-
na och skruvarna.
8. Montera stänkskärmen genom att sät-
ta fast snabbfästena.
1. Stänkskydd
2. Snabbfäste
1. Bult
2. Skruv
3. Bakskärmens undre panel
1
2
3
2
1
2
2 1
1. Lampa för nummerskyltsbelysning
2. Lampsockel för nummerskyltsbelysningen
2
1
UB7PM0M0.book Page 34 Tuesday, September 18, 2018 7:21 AM

Periodiskt underhåll och justering
6-35
6
MAU24351
Ställa motorcykeln
Eftersom denna modell inte har något mitt-
stöd bör du göra enligt följande när du tar
bort ett framhjul eller ett bakhjul eller behö-
ver göra något annat arbete på motorcy-
keln som kräver att den står upprätt.
Kontrollera att motorcykeln står stabilt och
i rätt läge innan du börjar arbeta med den.
En stabil trälåda kan placeras under motorn
så att motorcykeln står stadigare.
För att arbeta med framhjulet
1. Stabilisera bakhjulet med hjälp av ett
motorcykelställ. Om du inte har till-
gång till ett sådant kan du placera en
pallbock under ramen framför bakhju-
let.
2. Lyft upp framhjulet så att det hänger
fritt med hjälp av ett motorcykelställ.
För att arbeta med bakhjulet
Höj upp bakhjulet med hjälp av ett motor-
cykelställ. Om du inte har tillgång till ett så-
dant kan du placera en pallbock antingen
under varje sida på ramen framför bakhjulet
eller under varje sida på svingarmen.
MAU25872
Felsökning
Trots att alla Yamaha motorcyklar under-
söks noga innan de lämnar fabriken, kan du
råka ut för felaktigheter under körning. Om
det uppstår problem med exempelvis
bränslet, kompressionen eller tändsyste-
met, kan du få startsvårigheter och effekt-
förluster.
Följande felsökningstabell ger dig möjlighet
att snabbt och enkelt kontrollera dessa vi-
tala system själv. Om motorcykeln däremot
har behov av en reparation, bör du lämna
motorcykeln till en Yamaha-återförsäljare,
vars skickliga tekniker har nödvändiga
verktyg, erfarenhet och kunskap att repare-
ra din motorcykel på ett riktigt sätt.
Använd endast original Yamaha reservde-
lar. Piratdelar kan se likadana ut som delar
från Yamaha, men de är ofta sämre och har
en kortare livslängd vilket kan leda till dyra
reparationskostnader.
VARNING
MWA15142
Rök inte och kontrollera att det inte finns
öppna lågor eller gnistor, inklusive styr-
lågor på t.ex. vattenvärmare eller ugnar,
i närheten när du kontrollerar bränsle-
systemet. Bensin och bensinångor kan
antändas eller explodera vilket kan orsa-
ka allvarliga person- eller egendoms-
skador.
UB7PM0M0.book Page 35 Tuesday, September 18, 2018 7:21 AM

Periodiskt underhåll och justering
6-36
6
MAU63470
Felsökningsschema
Startproblem eller dålig motorprestanda
1. BränsleDet finns tillräckligt
med bränsle.
Det finns inget
bränsle.
Kontrollera batteriet.
Fyll på bränsle.
Motorn går runt
snabbt.
Motorn går runt
långsamt.
Motorn startar inte.
Kontrollera
batteriet.
Torka av med en torr
trasa och ställ in
elektrodavståndet,
eller byt tändstiftet.
Kontrollera
batterianslutningarna
och be en
Yamaha-återförsäljare
ladda batteriet vid
behov.
2. BatteriBatteriet är ok.
Motorn startar inte.
Kontrollera
tändningen.
3. TändningVåtKör startmotorn.
To r r
Det finns
kompression.
Det finns ingen
kompression.
Motorn startar inte.
Låt en Yamaha-återförsäljare kontrollera fordonet.
Låt en Yamaha-återförsäljare kontrollera fordonet.
Motorn startar inte.
Kontrollera
kompressionen.Låt en
Yamaha-återförsäljare
kontrollera fordonet.
Avlägsna tändstiften
och kontrollera
elektroderna.
Kör startmotorn.
Kör startmotorn.
Kontrollera
bränslenivån i
bränsletanken.
4. Kompression
UB7PM0M0.book Page 36 Tuesday, September 18, 2018 7:21 AM

Periodiskt underhåll och justering
6-37
6
Motorn överhettas
VARNING
MWAT1041
Lyft aldrig kylvätskelocket när motor och kylare är varma. Skållhet trycksatt
vätska och ånga kan spruta ut och medföra risk för allvarliga skador. Vänta tills
motorn har kallnat.
Placera en tjock trasa, t.ex. en handduk, över kylvätskelocket och vrid sedan
långsamt locket moturs för att släppa ut eventuellt övertryck. När det pysande
ljudet har slutat kan du trycka ner locket och vrida det moturs och sedan lyfta av
locket.
TIPS
Om du inte har tillgång till kylvätska kan du använda vanligt vattenledningsvatten under för-
utsättning att du byter ut det mot rekommenderad kylvätska vid första bästa tillfälle.
Vänta tills motorn har
kallnat.
Kontrollera
kylvätskenivån i
behållaren och i
kylaren.Fyll på med kylvätska.
(Se TIPS.)
Kylvätskenivån är ok.
Det finns inget
läckage.
Det finns ett läckage.
Kylvätskenivån är låg.
Kontrollera om
kylsystemet läcker.
Låt en
Yamaha-återförsäljare
kontrollera och
reparera kylsystemet.
Starta motorn. Om motorn överhettas igen, låt en
Yamaha-återförsäljare kontrollera och reparera
kylsystemet.
UB7PM0M0.book Page 37 Tuesday, September 18, 2018 7:21 AM

Skötsel och förvaring av motorcykeln
7-1
7
MAU37834
Försiktighet med matta färger
VIKTIGT
MCA15193
Vissa modeller har delar med matta ytor.
Kontakta en Yamaha-återförsäljare för
råd om vilka produkter som du ska an-
vända vid rengöring av fordonet. Om du
använder borste, starka kemiska pro-
dukter eller rengöringsmedel när du ren-
gör dessa delar kommer ytan att repas
eller skadas. Du bör heller inte vaxa någ-
ra matta ytor.
MAU54661
Skötsel
Motorcykelns öppna konstruktion gör dess
teknologi mer attraktiv, men det gör även
den känslig. Trots att högkvalitativt material
har används kan rost och korrosion utveck-
las. Ett rostigt avgasrör syns ofta inte på en
bil men på en motorcykel försämrar det
motorcykelns helhetsintryck. Det är inte
bara med tanke på garantin som du ofta
behöver göra en ordentlig skötsel utan det
kommer även att bidra till att motorcykelns
ser snygg ut och dess livslängd förlängs
samt dess prestanda optimeras.
Före rengöring
1. Täck över avgasrörets öppning med
en plastpåse när motorn har kallnat.
2. Kontrollera att alla lock och skydd så-
väl som alla elektriska kopplingar, in-
klusive tändstiftshattar, sitter på
ordentligt.
3. Ta bort kraftiga avlagringar av smuts,
som olja som bränt fast på vevhuset,
med ett avfettningsmedel och en bor-
ste. Använd aldrig avfettningsmedel
på tätningar, packningar, kuggkrans,
kedja och hjulaxlar. Skölj alltid av
smutsen och avfettningsmedlet med
vatten.
Rengöring
VIKTIGT
MCA10773
Undvik att använda starka fälgren-
göringsmedel, speciellt på ekerhjul.
Om sådan produkter används på
ställen där det är svårt att få bort
smuts, låt inte medlet sitta på under
längre tid än som är angivet på pro-
dukten. Skölj även av ytan omedel-
bart efter rengöring och torka av
den. Spruta därefter på korrosions-
skyddssprej.
UB7PM0M0.book Page 1 Tuesday, September 18, 2018 7:21 AM
