Entretien périodique et réglage
6-17

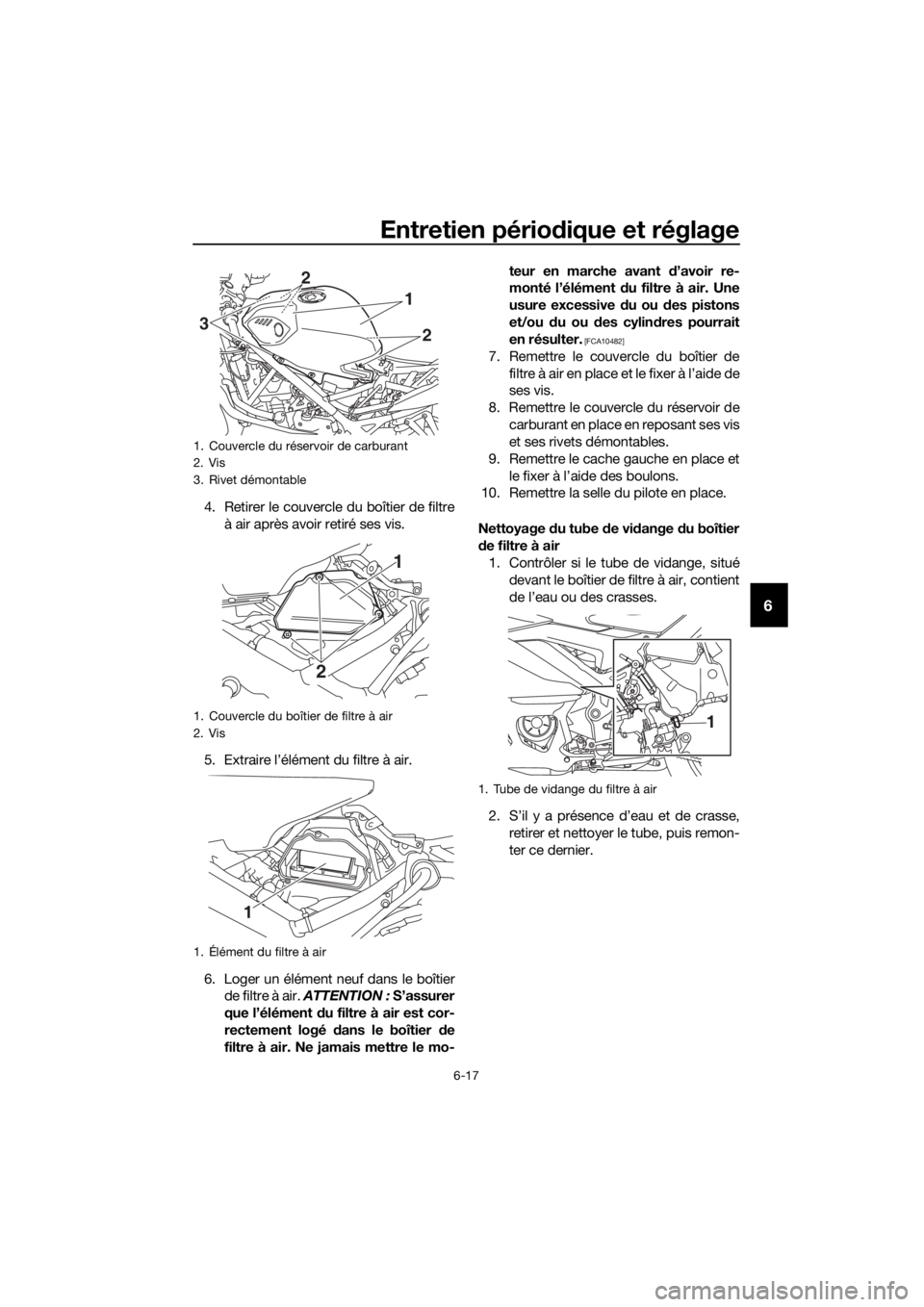

6
4. Retirer le couvercle du boîtier de filtre
à air après avoir retiré ses vis.
5. Extraire l’élément du filtre à air.
6. Loger un élément neuf dans le boîtier
de filtre à air. ATTENTION : S’assurer
que l’élément du filtre à air est cor-
rectement logé dans le boîtier de
filtre à air. Ne jamais mettre le mo-teur en marche avant d’avoir re-
monté l’élément du filtre à air. Une
usure excessive du ou des pistons
et/ou du ou des cylindres pourrait
en résulter.
[FCA10482]
7. Remettre le couvercle du boîtier de
filtre à air en place et le fixer à l’aide de
ses vis.
8. Remettre le couvercle du réservoir de
carburant en place en reposant ses vis
et ses rivets démontables.
9. Remettre le cache gauche en place et
le fixer à l’aide des boulons.
10. Remettre la selle du pilote en place.
Nettoyage du tube de vidange du boîtier
de filtre à air
1. Contrôler si le tube de vidange, situé
devant le boîtier de filtre à air, contient
de l’eau ou des crasses.
2. S’il y a présence d’eau et de crasse,
retirer et nettoyer le tube, puis remon-
ter ce dernier.
1. Couvercle du réservoir de carburant
2. Vis
3. Rivet démontable
1. Couvercle du boîtier de filtre à air
2. Vis
1. Élément du filtre à air
32
1
2
1
2
1
1. Tube de vidange du filtre à air
1
UB7PF0F0.book Page 17 Friday, September 14, 2018 2:11 PM

Entretien périodique et réglage
6-18
6
FAU21386
Contrôle de la garde de la poi-
gnée des gaz
Mesurer la garde de la poignée des gaz
comme illustré.
Contrôler régulièrement la garde de la poi-
gnée des gaz et, si nécessaire, la faire ré-
gler par un concessionnaire Yamaha.
FAU21403
Jeu de soupape
Les soupapes sont des pièces importantes
du moteur et comme leur jeu se modifie à la
longue, elles doivent être contrôlées et ré-
glées aux fréquences spécifiées dans le ta-
bleau des entretiens. Un mauvais ajuste-
ment des soupapes peut dérégler
l’alimentation en carburant/air, générer un
bruit de moteur anormal et, à force, endom-
mager le moteur. Il convient donc de vérifier
et de régler régulièrement le jeu de sou-
pape chez votre concessionnaire Yamaha.
N.B.
Le moteur doit être froid pour effectuer cet
entretien.1. Garde de la poignée des gaz
Garde de la poignée des gaz :
3.0–5.0 mm (0.12–0.20 in)
1
UB7PF0F0.book Page 18 Friday, September 14, 2018 2:11 PM

Entretien périodique et réglage
6-19
6
FAU69760
Pneus
Les pneus sont le seul contact entre le vé-
hicule et la route. Quelles que soient les
conditions de conduite, la sécurité repose
sur une très petite zone de contact avec la
route. Par conséquent, il est essentiel de
garder en permanence les pneus en bon
état et de les remplacer au moment oppor-
tun par les pneus spécifiés.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant
chaque utilisation du véhicule.
AVERTISSEMENT
FWA10504
La conduite d’un véhicule dont les pneus
ne sont pas gonflés à la pression cor-
recte peut être la cause de blessures
graves, voire de mort, en provoquant
une perte de contrôle.
Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.
Adapter la pression de gonflage
des pneus à la vitesse de conduite
et au poids total du pilote, du pas-
sager, des bagages et des acces-
soires approuvés pour ce modèle.
AVERTISSEMENT
FWA10512
Ne jamais surcharger le véhicule. La
conduite d’un véhicule surchargé peut
être la cause d’un accident.

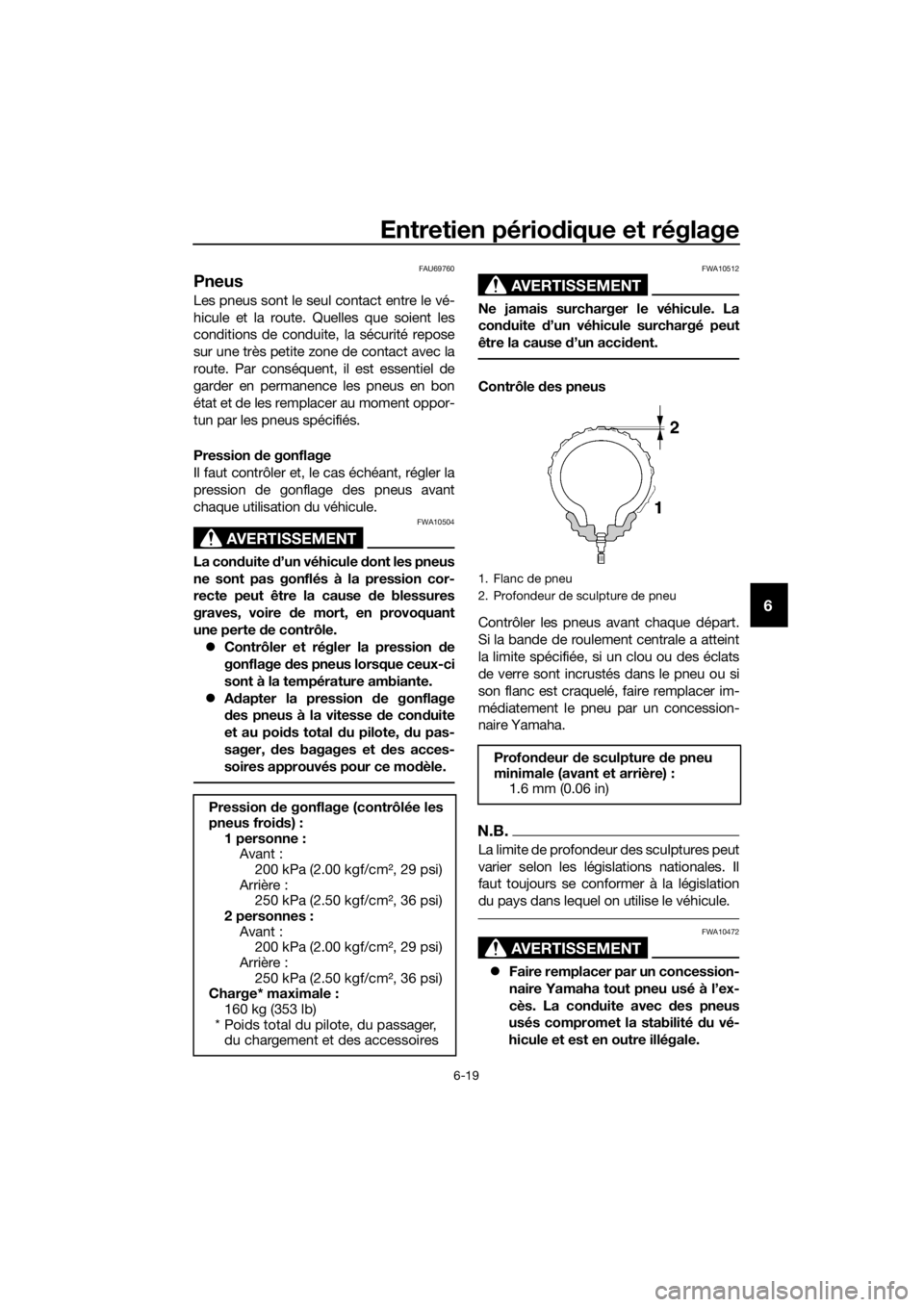

Contrôle des pneus
Contrôler les pneus avant chaque départ.
Si la bande de roulement centrale a atteint
la limite spécifiée, si un clou ou des éclats
de verre sont incrustés dans le pneu ou si
son flanc est craquelé, faire remplacer im-
médiatement le pneu par un concession-
naire Yamaha.
N.B.
La limite de profondeur des sculptures peut
varier selon les législations nationales. Il
faut toujours se conformer à la législation
du pays dans lequel on utilise le véhicule.
AVERTISSEMENT
FWA10472
Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La conduite avec des pneus
usés compromet la stabilité du vé-
hicule et est en outre illégale. Pression de gonflage (contrôlée les
pneus froids) :
1 personne :
Avant :
200 kPa (2.00 kgf/cm2, 29 psi)
Arrière :
250 kPa (2.50 kgf/cm2, 36 psi)
2 personnes :
Avant :
200 kPa (2.00 kgf/cm2, 29 psi)
Arrière :
250 kPa (2.50 kgf/cm2, 36 psi)
Charge* maximale :
160 kg (353 lb)
* Poids total du pilote, du passager,
du chargement et des accessoires
1. Flanc de pneu
2. Profondeur de sculpture de pneu
Profondeur de sculpture de pneu
minimale (avant et arrière) :
1.6 mm (0.06 in)
UB7PF0F0.book Page 19 Friday, September 14, 2018 2:11 PM

Entretien périodique et réglage
6-20
6
Le remplacement des pièces se
rapportant aux freins et aux roues
doit être confié à un concession-
naire Yamaha, car celui-ci possède
les connaissances et l’expérience
nécessaires à ces travaux.
Après avoir remplacé un pneu, évi-
ter de faire de la vitesse jusqu’à ce
que le pneu soit “rodé” et ait acquis
toutes ses caractéristiques.

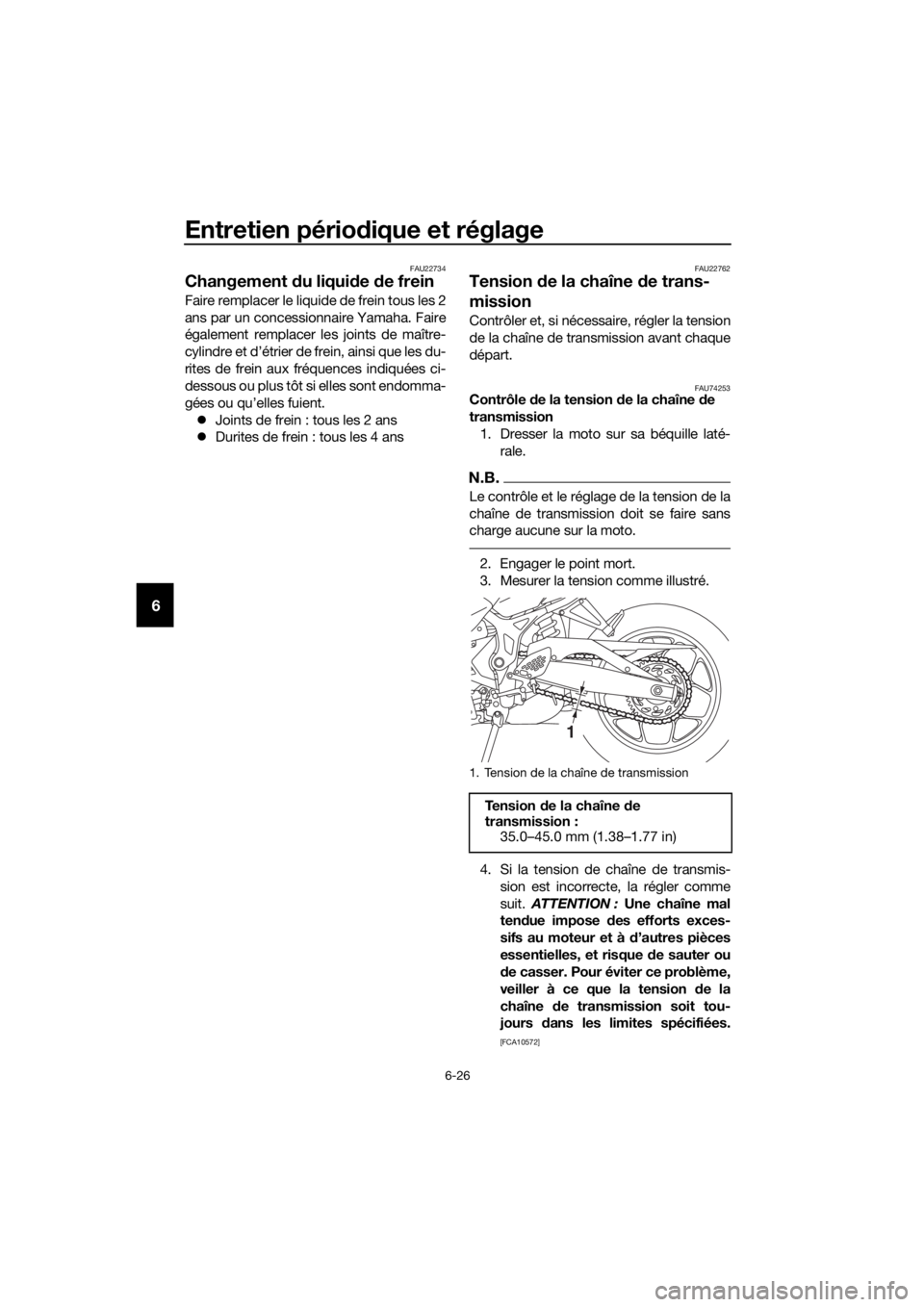

Renseignements sur les pneus
Ce modèle est équipé de pneus sans
chambre à air (Tubeless) et de valves de
gonflage.
Les pneus s’usent, même s’ils n’ont pas été
utilisés ou n’ont été utilisés qu’occasionnel-
lement. Des craquelures sur la bande de
roulement et les flancs du pneu, parfois ac-
compagnées d’une déformation de la car-
casse, sont des signes significatifs du vieil-
lissement du pneu. Les vieux pneus et les
pneus usagés doivent être contrôlés par
des professionnels du pneumatique afin de
s’assurer qu’ils peuvent encore servir.
AVERTISSEMENT
FWA10462
Les pneus avant et arrière doivent être
de la même conception et du même fa-
bricant afin de garantir une bonne tenue
de route et éviter les accidents.
Après avoir subi de nombreux tests, seuls
les pneus cités ci-après ont été homolo-
gués par Yamaha pour ce modèle.
FAU21963
Roues coulées
Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues re-
commandées.
Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut et ne sont ni voilées ni autrement
endommagées. Si une roue est en-
dommagée de quelque façon, la faire
remplacer par un concessionnaire
Yamaha. Ne jamais tenter une quel-
conque réparation sur une roue. Toute
roue déformée ou craquelée doit être
remplacée.
Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.
Pneu avant :
Taille :
110/70R-17M/C (54H)
Fabricant/modèle :
DUNLOP/SPORTMAX GPR-300F
Pneu arrière :
Taille :
140/70R-17M/C (66H)
Fabricant/modèle :
DUNLOP/SPORTMAX GPR-300
UB7PF0F0.book Page 20 Friday, September 14, 2018 2:11 PM

Entretien périodique et réglage
6-21
6
FAUN2251

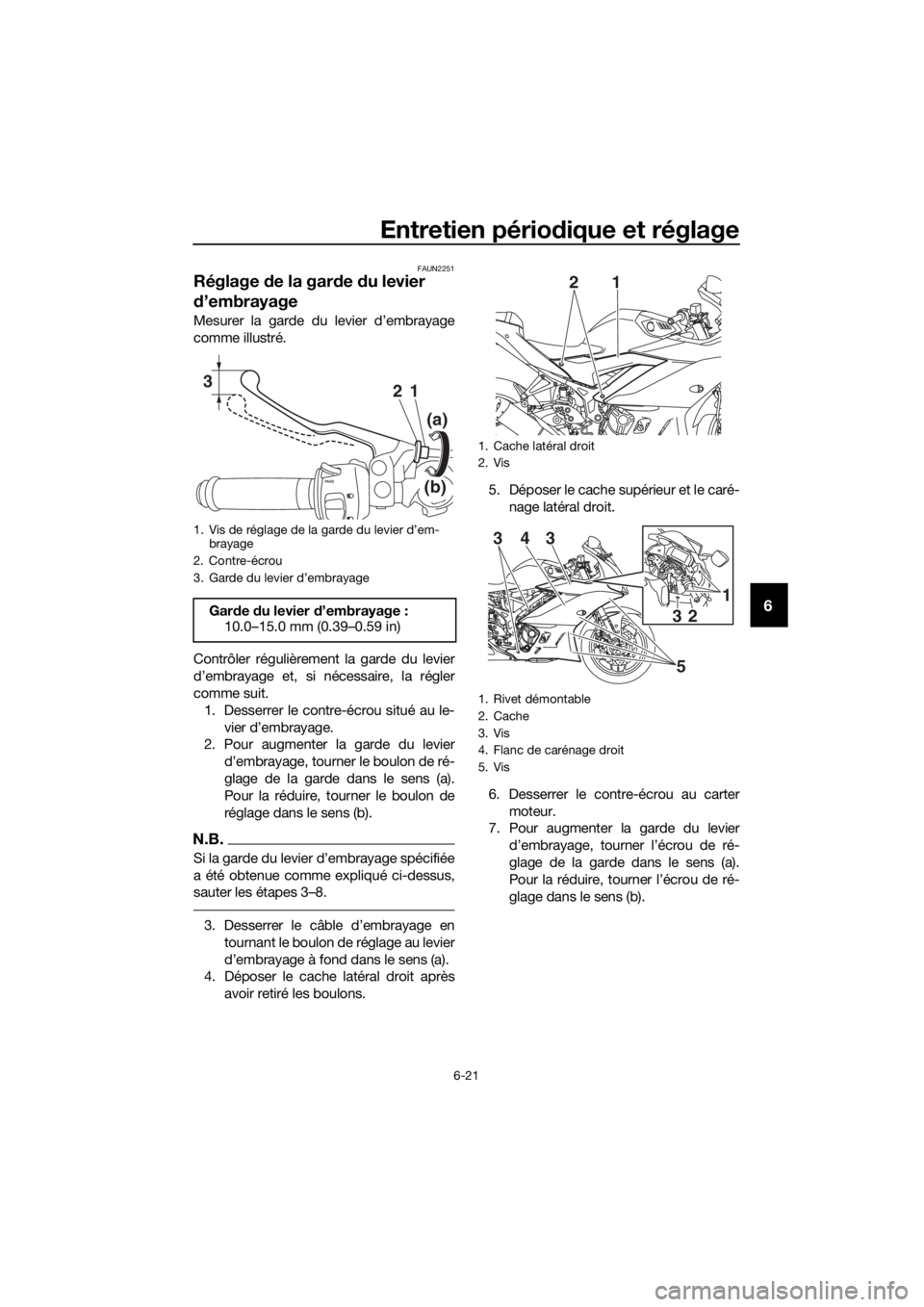

Réglage de la garde du levier
d’embrayage
Mesurer la garde du levier d’embrayage
comme illustré.
Contrôler régulièrement la garde du levier
d’embrayage et, si nécessaire, la régler
comme suit.
1. Desserrer le contre-écrou situé au le-
vier d’embrayage.
2. Pour augmenter la garde du levier
d’embrayage, tourner le boulon de ré-
glage de la garde dans le sens (a).
Pour la réduire, tourner le boulon de
réglage dans le sens (b).
N.B.

a été obtenue comme expliqué ci-dessus,
sauter les étapes 3…8.
3.
tournant le boulon de réglage au levier

4. Déposer le cache latéral droit après
avoir retiré les boulons.5. Déposer le cache supérieur et le caré-
nage latéral droit.
6. Desserrer le contre-écrou au carter
moteur.
7. Pour augmenter la garde du levier

glage de la garde dans le sens (a).

glage dans le sens (b).
1.
brayage
2. Contre-écrou
3.
Garde du levier d’embrayage :
10.0–15.0 mm (0.39–0.59 in)
321
(a)
(b)
1. Cache latéral droit
2. Vis
1. Rivet démontable
2. Cache
3. Vis
4. Flanc de carénage droit
5. Vis
1 2
5 3
343
21
UB7PF0F0.book Page 21 Friday, September 14, 2018 2:11 PM

Entretien périodique et réglage
6-22
6

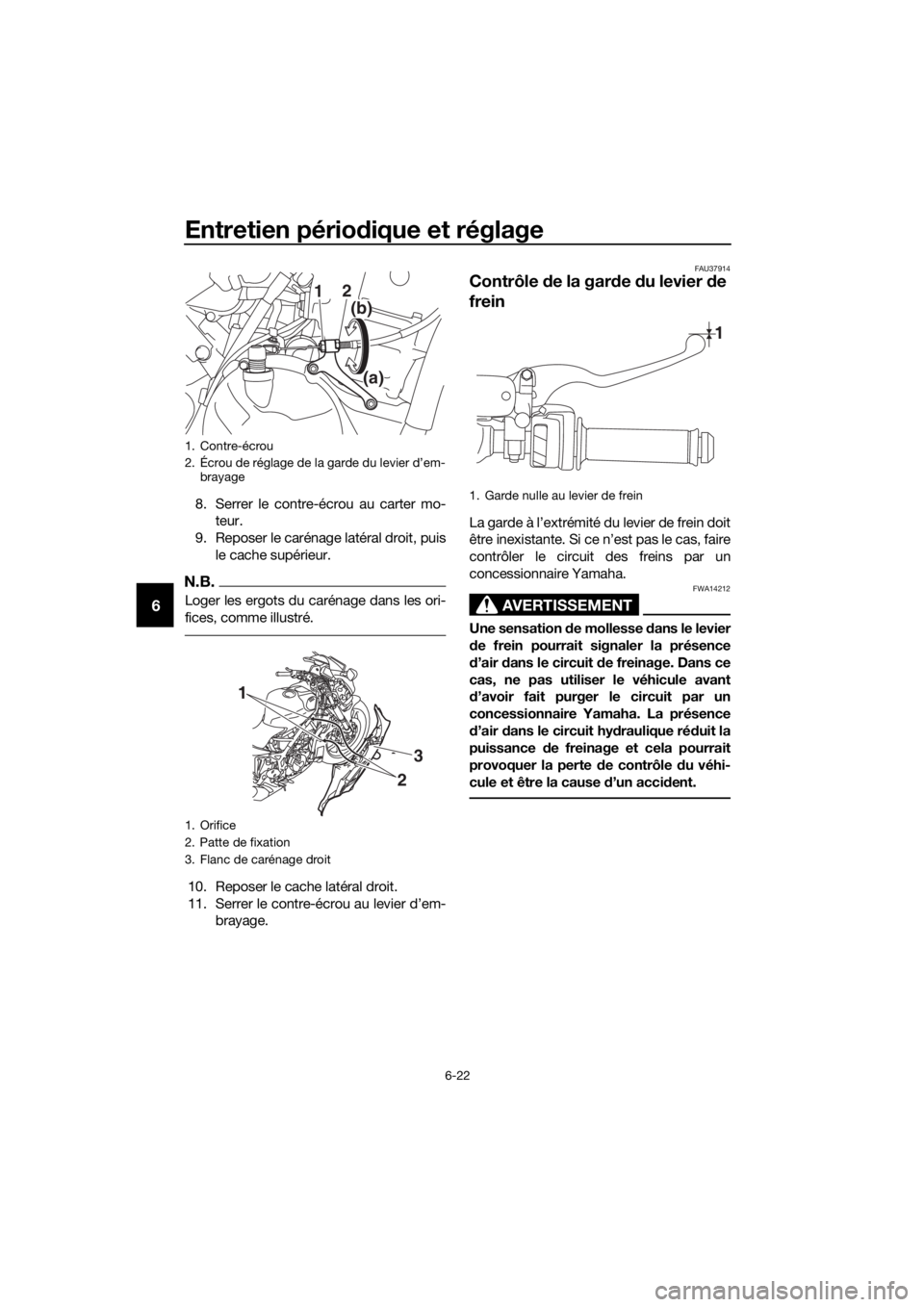

8. Serrer le contre-écrou au carter mo-
teur.
9. Reposer le carénage latéral droit, puis
le cache supérieur.
N.B.
Loger les ergots du carénage dans les ori-
fices, comme illustré.
10. Reposer le cache latéral droit.
11.
brayage.
FAU37914
Contrôle de la garde du levier de
frein
La garde à l’extrémité du levier de frein doit
être inexistante. Si ce n’est pas le cas, faire
contrôler le circuit des freins par un
concessionnaire Yamaha.
AVERTISSEMENT
FWA14212
Une sensation de mollesse dans le levier
de frein pourrait signaler la présence
d’air dans le circuit de freinage. Dans ce
cas, ne pas utiliser le véhicule avant
d’avoir fait purger le circuit par un
concessionnaire Yamaha. La présence
d’air dans le circuit hydraulique réduit la
puissance de freinage et cela pourrait
provoquer la perte de contrôle du véhi-
cule et être la cause d’un accident.
1. Contre-écrou
2. Écrou de réglage de la garde du levier d’em-
brayage
1. Orifice
2. Patte de fixation
3. Flanc de carénage droit
2
(b)
(a) 1
1
3
2
1. Garde nulle au levier de frein
1
UB7PF0F0.book Page 22 Friday, September 14, 2018 2:11 PM

Entretien périodique et réglage
6-23
6
FAU36505
Contacteurs de feu stop
Le feu stop doit s’allumer juste avant que le
freinage ait lieu. Le feu stop est activé par
des contacteurs raccordés au levier de
frein et à la pédale de frein. Les contacteurs
de feu stop étant des composants du sys-
tème d’antiblocage des roues, ils ne
doivent être réparés que par un conces-
sionnaire Yamaha.
FAU22393
Contrôle des plaquettes de frein
avant et arrière
Contrôler l’usure des plaquettes de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et grais-
sages périodiques.

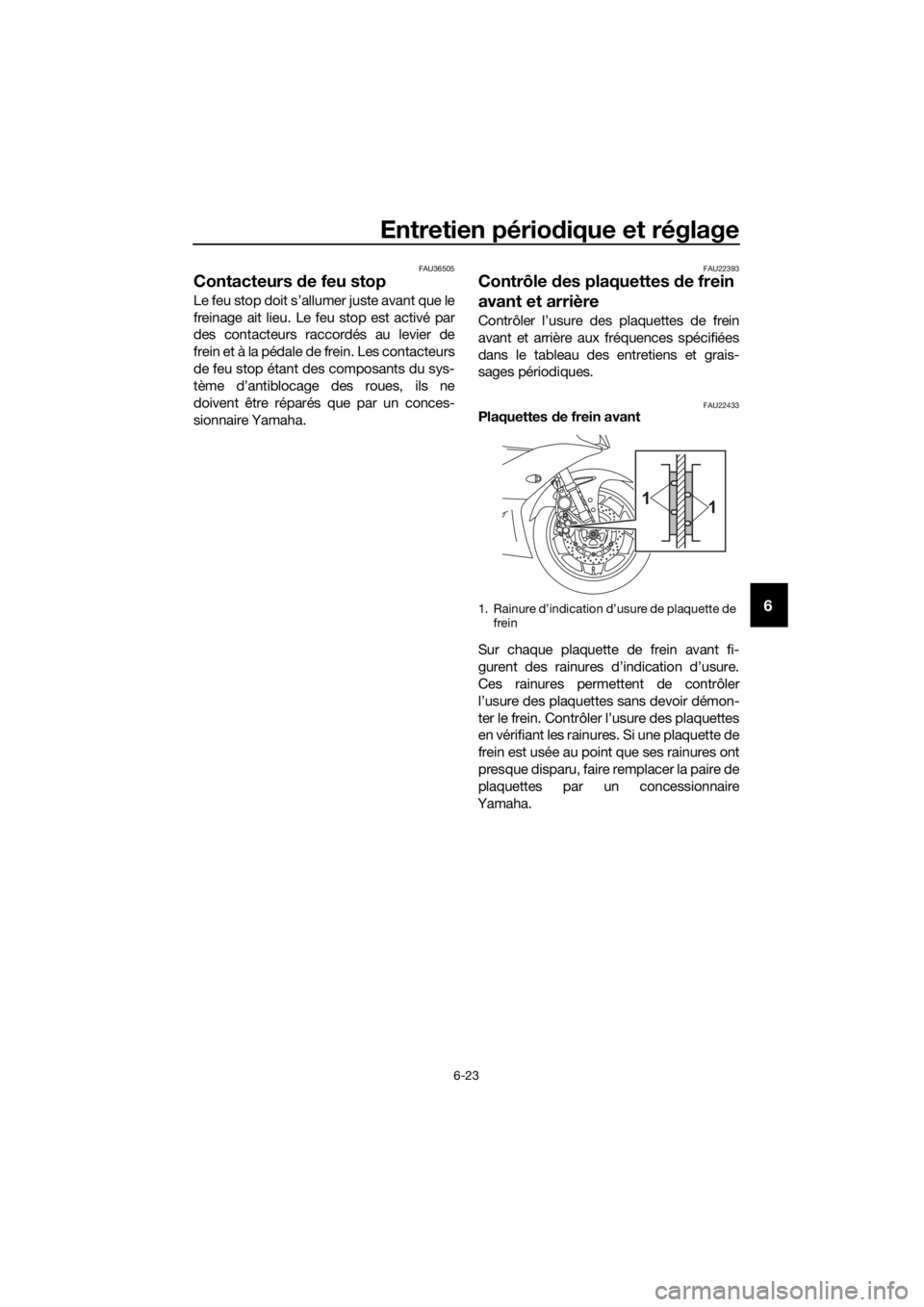

FAU22433Plaquettes de frein avant
Sur chaque plaquette de frein avant fi-
gurent des rainures d’indication d’usure.
Ces rainures permettent de contrôler
l’usure des plaquettes sans devoir démon-
ter le frein. Contrôler l’usure des plaquettes
en vérifiant les rainures. Si une plaquette de
frein est usée au point que ses rainures ont
presque disparu, faire remplacer la paire de
plaquettes par un concessionnaire
Yamaha.
1. Rainure d’indication d’usure de plaquette de
frein
1
1
UB7PF0F0.book Page 23 Friday, September 14, 2018 2:11 PM

Entretien périodique et réglage
6-24
6

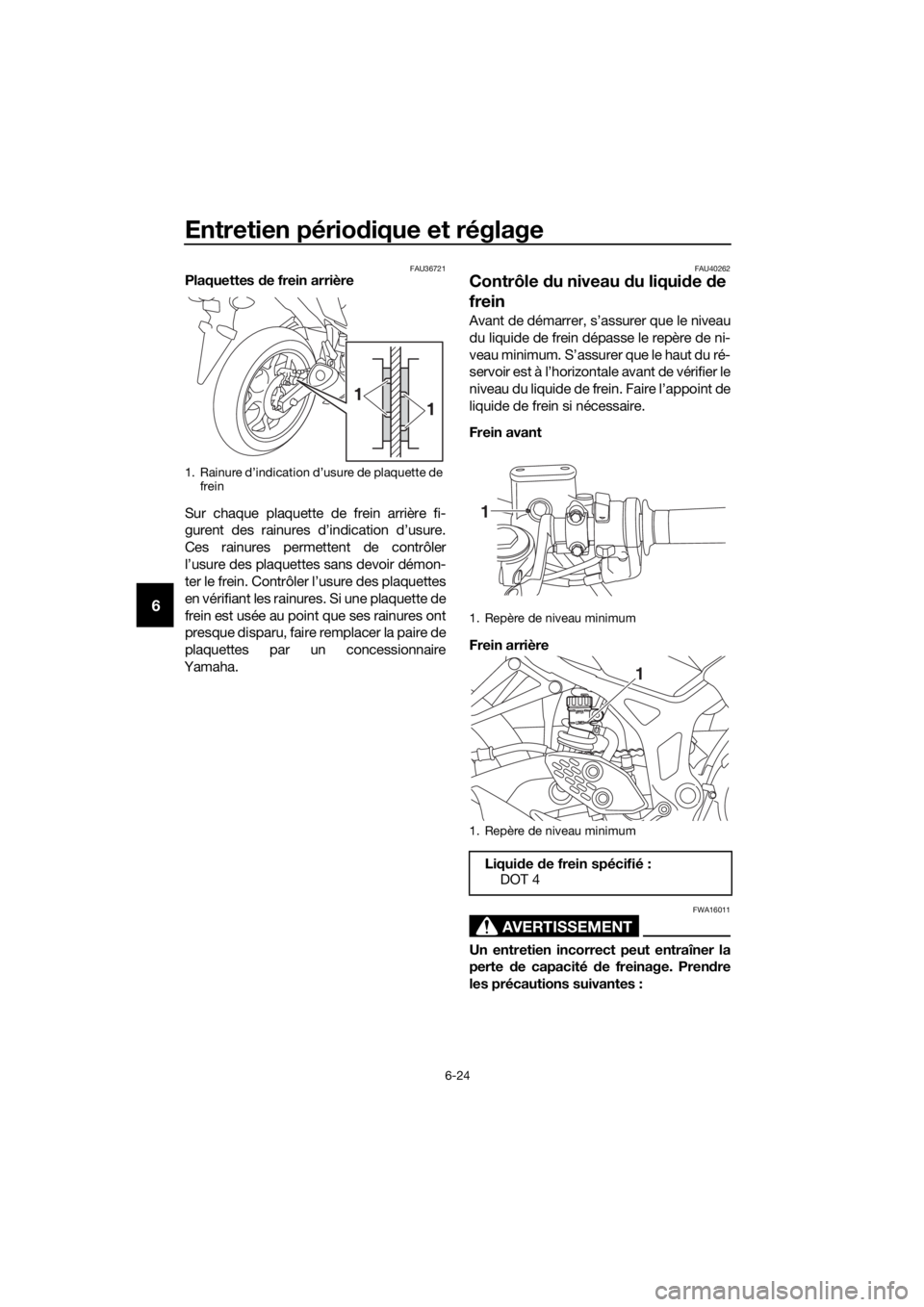

FAU36721Plaquettes de frein arrière
Sur chaque plaquette de frein arrière fi-
gurent des rainures d’indication d’usure.
Ces rainures permettent de contrôler
l’usure des plaquettes sans devoir démon-
ter le frein. Contrôler l’usure des plaquettes
en vérifiant les rainures. Si une plaquette de
frein est usée au point que ses rainures ont
presque disparu, faire remplacer la paire de
plaquettes par un concessionnaire
Yamaha.FAU40262
Contrôle du niveau du liquide de
frein
Avant de démarrer, s’assurer que le niveau
du liquide de frein dépasse le repère de ni-
veau minimum. S’assurer que le haut du ré-
servoir est à l’horizontale avant de vérifier le
niveau du liquide de frein. Faire l’appoint de
liquide de frein si nécessaire.
Frein avant
Frein arrière
AVERTISSEMENT
FWA16011
Un entretien incorrect peut entraîner la
perte de capacité de freinage. Prendre
les précautions suivantes :
1. Rainure d’indication d’usure de plaquette de
frein
1
1
1. Repère de niveau minimum
1. Repère de niveau minimum
Liquide de frein spécifié :
DOT 4
1
1
UB7PF0F0.book Page 24 Friday, September 14, 2018 2:11 PM

Entretien périodique et réglage
6-25
6
Un niveau du liquide de frein insuffi-
sant pourrait provoquer la forma-
tion de bulles d’air dans le circuit de
freinage, ce qui réduirait l’efficacité
des freins.
Nettoyer le bouchon de remplis-
sage avant de le retirer. Utiliser ex-
clusivement du liquide de frein DOT
4 provenant d’un bidon neuf.
Utiliser uniquement le liquide de
frein spécifié, sous peine de risquer
d’abîmer les joints en caoutchouc,
ce qui provoquerait une fuite.
Toujours faire l’appoint avec un li-
quide de frein du même type que
celui qui se trouve dans le circuit.
L’ajout d’un liquide de frein autre
que le DOT 4 risque de provoquer
une réaction chimique nuisible.
Veiller à ne pas laisser pénétrer
d’eau ni des poussières dans le ré-
servoir de liquide de frein. L’eau
abaisse nettement le point d’ébulli-
tion du liquide et risque d
e provo-
quer un bouchon de vapeur ou “va-
por lock” ; la crasse risque
d’obstruer les valves du système
hydraulique ABS.
ATTENTION
FCA17641
Le liquide de frein risque d’endommager
les surfaces peintes ou en plastique.
Toujours essuyer soigneusement toute
trace de liquide renversé.
L’usure des plaquettes de frein entraîne
une baisse progressive du niveau du li-
quide de frein. Un niveau de liquide bas
peut signaler l’usure des plaquettes ou la
présence d’une fuite dans le circuit de
frein ; il convient dès lors de contrôler
l’usure des plaquettes et l’étanchéité du
circuit de frein. Si le niveau du liquide defrein diminue soudainement, faire contrôler
le véhicule par un concessionnaire Yamaha
avant de reprendre la route.
UB7PF0F0.book Page 25 Friday, September 14, 2018 2:11 PM

Entretien périodique et réglage
6-26
6
FAU22734
Changement du liquide de frein
Faire remplacer le liquide de frein tous les 2
ans par un concessionnaire Yamaha. Faire
également remplacer les joints de maître-
cylindre et d’étrier de frein, ainsi que les du-
rites de frein aux fréquences indiquées ci-
dessous ou plus tôt si elles sont endomma-
gées ou qu’elles fuient.
Joints de frein : tous les 2 ans
Durites de frein : tous les 4 ans
FAU22762
Tension de la chaîne de trans-
mission
Contrôler et, si nécessaire, régler la tension
de la chaîne de transmission avant chaque
départ.
FAU74253Contrôle de la tension de la chaîne de
transmission
1. Dresser la moto sur sa béquille laté-
rale.
N.B.
Le contrôle et le réglage de la tension de la
chaîne de transmission doit se faire sans
charge aucune sur la moto.
2. Engager le point mort.
3. Mesurer la tension comme illustré.
4. Si la tension de chaîne de transmis-
sion est incorrecte, la régler comme
suit. ATTENTION : Une chaîne mal
tendue impose des efforts exces-
sifs au moteur et à d’autres pièces
essentielles, et risque de sauter ou
de casser. Pour éviter ce problème,
veiller à ce que la tension de la
chaîne de transmission soit tou-
jours dans les limites spécifiées.
[FCA10572]
1. Tension de la chaîne de transmission
Te n s i o n de la chaîne de
transmission :
35.0–45.0 mm (1.38–1.77 in)
1
UB7PF0F0.book Page 26 Friday, September 14, 2018 2:11 PM
