YAMAHA YZF-R6 2001 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2001, Model line: YZF-R6, Model: YAMAHA YZF-R6 2001Pages: 118, PDF-Größe: 12.85 MB
Page 71 of 118

Regelmäßige Wartung und kleinere Reparaturen
6-20
6
GAU01335

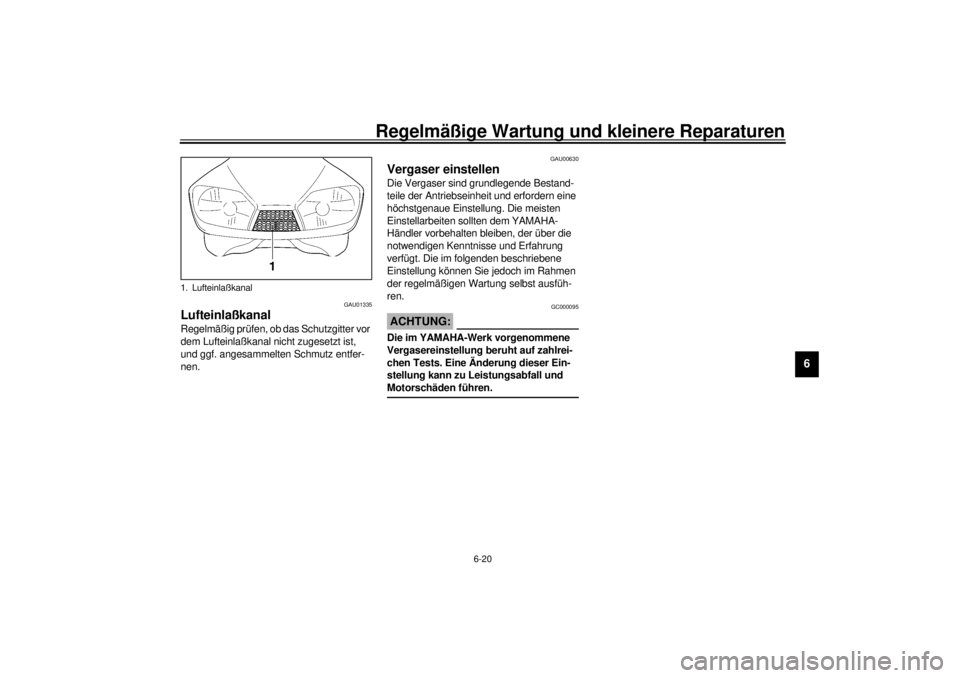

Lufteinlaßkanal Regelmäßig prüfen, ob das Schutzgitter vor
dem Lufteinlaßkanal nicht zugesetzt ist,
und ggf. angesammelten Schmutz entfer-
nen.
GAU00630
Vergaser einstellen Die Vergaser sind grundlegende Bestand-
teile der Antriebseinheit und erfordern eine
höchstgenaue Einstellung. Die meisten
Einstellarbeiten sollten dem YAMAHA-
Händler vorbehalten bleiben, der über die
notwendigen Kenntnisse und Erfahrung
verfügt. Die im folgenden beschriebene
Einstellung können Sie jedoch im Rahmen
der regelmäßigen Wartung selbst ausfüh-
ren.
GC000095
ACHTUNG:_ Die im YAMAHA-Werk vorgenommene
Vergasereinstellung beruht auf zahlrei-
chen Tests. Eine Änderung dieser Ein-
stellung kann zu Leistungsabfall und
Motorschäden führen. _
1. Lufteinlaßkanal
G_5mt.book Page 20 Tuesday, September 12, 2000 5:17 PM
Page 72 of 118

Regelmäßige Wartung und kleinere Reparaturen
6-21
6
GAU00632

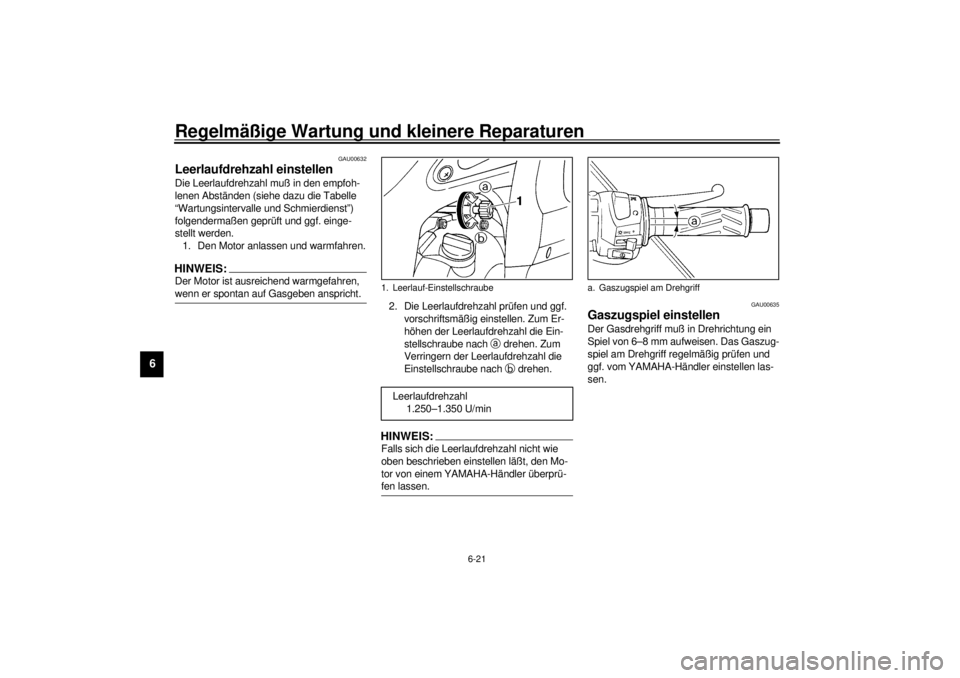

Leerlaufdrehzahl einstellen Die Leerlaufdrehzahl muß in den empfoh-
lenen Abständen (siehe dazu die Tabelle
“Wartungsintervalle und Schmierdienst”)
folgendermaßen geprüft und ggf. einge-
stellt werden.
1. Den Motor anlassen und warmfahren.HINWEIS:_ Der Motor ist ausreichend warmgefahren,
wenn er spontan auf Gasgeben anspricht. _
2. Die Leerlaufdrehzahl prüfen und ggf.
vorschriftsmäßig einstellen. Zum Er-
höhen der Leerlaufdrehzahl die Ein-
stellschraube nach
a drehen. Zum
Verringern der Leerlaufdrehzahl die
Einstellschraube nach
b drehen.HINWEIS:_ Falls sich die Leerlaufdrehzahl nicht wie
oben beschrieben einstellen läßt, den Mo-
tor von einem YAMAHA-Händler überprü-
fen lassen. _
GAU00635
Gaszugspiel einstellen Der Gasdrehgriff muß in Drehrichtung ein
Spiel von 6–8 mm aufweisen. Das Gaszug-
spiel am Drehgriff regelmäßig prüfen und
ggf. vom YAMAHA-Händler einstellen las-
sen.
1. Leerlauf-Einstellschraube
Leerlaufdrehzahl
1.250–1.350 U/min
a. Gaszugspiel am Drehgriff
G_5mt.book Page 21 Tuesday, September 12, 2000 5:17 PM
Page 73 of 118

Regelmäßige Wartung und kleinere Reparaturen
6-22
6
GAU00637
Ventilspiel einstellen Mit zunehmender Betriebszeit verändert
sich das Ventilspiel, wodurch die Zylinder-
füllung nicht mehr den optimalen Wert er-
reicht. Darüber hinaus kann es durch fal-
sches Ventilspiel zu Schäden am Motor
kommen. Um dem vorzubeugen, muß das
Ventilspiel in den empfohlenen Abständen
(siehe dazu die Tabelle “Wartungsintervalle
und Schmierdienst”) vom YAMAHA-Händ-
ler geprüft und ggf. eingestellt werden.
GAU00658
Reifen prüfen Optimale Lenkstabilität, Lebensdauer und
Fahrsicherheit sind nur durch Beachtung
der folgenden Punkte gewährleistet.
Reifenluftdruck
Den Reifenluftdruck vor Fahrtantritt prüfen
und ggf. korrigieren; siehe dazu folgende
Tabelle.
GW000082
WARNUNG
_ l
Den Reifenluftdruck stets bei kalten
Reifen (d. h. Reifentemperatur ent-
spricht Umgebungstemperatur)
prüfen und korrigieren.
l
Der Reifenluftdruck ist stets der Zu-
ladung (d. h. dem Gesamtgewicht
von Fahrer, Beifahrer, Gepäck und
zulässigem Zubehör) sowie der
Fahrgeschwindigkeit anzupassen.
_
CE-01G
CE-07G
Reifenluftdruck (bei kaltem Reifen)
Zuladung* Vorn Hinten
Bis 90 kg250 kPa
2,50 kg/cm
2
2,50 bar250 kPa
2,50 kg/cm
2
2,50 bar
90 kg–Maximum250 kPa
2,50 kg/cm
2
2,50 bar290 kPa
2,90 kg/cm
2
2,90 bar
Hochgeschwin-
digkeitsfahrt250 kPa
2,50 kg/cm
2
2,50 bar250 kPa
2,50 kg/cm
2
2,50 bar
Max. Gesamtzuladung* 189 kg
*Summe aus Fahrer, Beifahrer, Gepäck und Zubehör
G_5mt.book Page 22 Tuesday, September 12, 2000 5:17 PM
Page 74 of 118

Regelmäßige Wartung und kleinere Reparaturen
6-23
6
GWA00012
WARNUNG
_ Da die Beladung das Fahr- sowie das
Bremsverhalten und damit die Sicher-
heit des Motorrads beeinflußt, stets fol-
gende Punkte beachten. l
DAS MOTORRAD NIEMALS ÜBER-
LADEN! Überladen des Motorrads
beeinträchtigt nicht nur Fahrverhal-
ten und Sicherheit, sondern kann
auch Reifenschäden und Unfälle
zur Folge haben. Sicherstellen, daß
das Gesamtgewicht aus Gepäck,
Fahrer, Beifahrer und zulässigem
Zubehör nicht die maximale Ge-
samtzuladung überschreitet.
l
Keinesfalls Gegenstände mitfüh-
ren, die während der Fahrt verrut-
schen können.
l
Schwere Lasten zum Fahrzeugmit-
telpunkt hin plazieren und das Ge-
wicht möglichst gleichmäßig auf
beide Seiten verteilen.
l
Fahrwerk und Reifenluftdruck müs-
sen auf die Gesamtzuladung ange-
paßt werden.
l
Reifenzustand und -luftdruck vor
Fahrtantritt prüfen.
_
Reifenzustand
Vor jeder Fahrt die Reifen prüfen. Bei un-
zureichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flanken
usw. den Reifen umgehend von einem
YAMAHA-Händler austauschen lassen.CE-08GHINWEIS:_ Die Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Richten
Sie sich deshalb nach den entsprechenden
Vorschriften. _1. Reifenflanke
a. ReifenprofiltiefeMindestprofiltiefe
(vorn und hinten)1,6 mm
G_5mt.book Page 23 Tuesday, September 12, 2000 5:17 PM
Page 75 of 118

Regelmäßige Wartung und kleinere Reparaturen
6-24
6
GW000079
WARNUNG
_ l
Übermäßig abgefahrene Reifen be-
einträchtigen die Fahrstabilität und
können zum Verlust der Fahrzeug-
kontrolle führen. Abgenutzte Reifen
unverzüglich vom YAMAHA-Händ-
ler austauschen lassen.
l
Den Austausch von Bauteilen an
Rädern und Bremsanlage sowie
Reifenwechsel grundsätzlich von
einem YAMAHA-Händler vorneh-
men lassen.
_Reifenausführung
Die Gußräder dieses Motorrads sind mit
Schlauchlos-Reifen bestückt.
GW000080
WARNUNG
_ l
Grundsätzlich Reifen gleichen Typs
und gleichen Herstellers für Vor-
der- und Hinterrad verwenden.
l
Die nachfolgenden Reifen sind
nach zahlreichen Tests von der
YAMAHA MOTOR CO., LTD. freige-
geben worden. Bei anderen als den
zugelassenen Reifenkombinatio-
nen kann das Fahrverhalten nicht
garantiert werden.
l
Die Ventilkappen fest aufschrau-
ben, da sie Luftverlust bei hohen
Geschwindigkeiten verhindern.
l
Die Verwendung von anderen Rei-
fenventilen und Ventileinsätzen als
den hier aufgeführten kann bei ho-
hen Geschwindigkeiten zu plötz-
lichem Luftverlust führen. Nur Ori-
ginalersatzteile von YAMAHA oder
gleichwertige Teile verwenden.
_

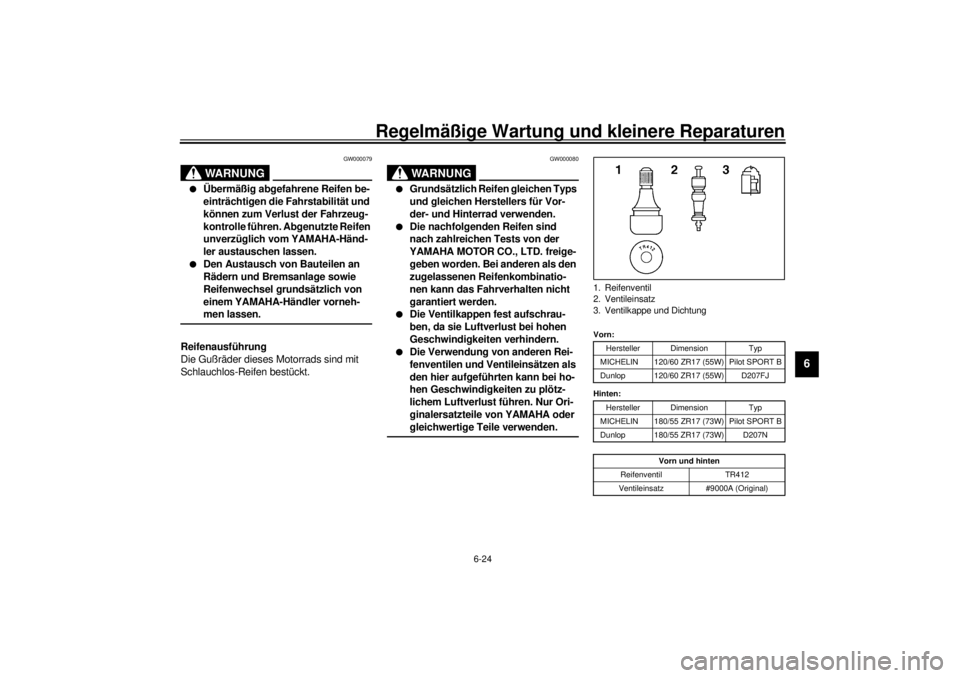

CE-10G
CE-14G1. Reifenventil
2. Ventileinsatz
3. Ventilkappe und DichtungVorn:
Hersteller Dimension Typ
MICHELIN 120/60 ZR17 (55W) Pilot SPORT B
Dunlop 120/60 ZR17 (55W) D207FJ
Hinten:
Hersteller Dimension Typ
MICHELIN 180/55 ZR17 (73W) Pilot SPORT B
Dunlop 180/55 ZR17 (73W) D207N
Vorn und hinten
Reifenventil TR412
Ventileinsatz #9000A (Original)
G_5mt.book Page 24 Tuesday, September 12, 2000 5:17 PM
Page 76 of 118

Regelmäßige Wartung und kleinere Reparaturen
6-25
6
GAU00684
WARNUNG
_ Dieses Motorrad ist mit Super-Hochge-
schwindigkeitsreifen ausgerüstet. Bitte
folgende Punkte beachten, um das volle
Potential des Fahrzeugs und der Reifen
nutzen zu können.l
Diese Reifen nur gegen solche glei-
cher Spezifikation und gleichen
Typs austauschen. Andere Reifen
können bei hohen Geschwindigkei-
ten platzen.
l
Neue Reifen entwickeln erst nach
dem Einfahren der Lauffläche ihre
volle Bodenhaftung. Daher sollten
die Reifen für etwa 100 km mit nied-
rigerer Geschwindigkeit eingefah-
ren werden, bevor hohe Geschwin-
digkeiten riskiert werden können.
l
Hohe Geschwindigkeiten sollten
nur mit warmen Reifen gefahren
werden.
l
Den Reifenluftdruck stets der Zu-
ladung und den Fahrbedingungen
anpassen.
_
GAU00687
Räder Optimale Lenkstabilität, Lebensdauer und
Fahrsicherheit sind nur durch Beachtung
der folgenden Punkte gewährleistet.l
Räder und Reifen vor jeder Fahrt in-
spizieren. Die Reifen auf Risse,
Schnitte u. ä., die Felgen auf Verzug
und andere Beschädigungen prüfen.
Bei Mängeln an Reifen oder Rädern
das Motorrad vom YAMAHA-Händler
überprüfen lassen. Selbst kleinste Re-
paraturen an Rädern und Reifen nur
von einer Fachwerkstatt ausführen
lassen. Felgen mit Verzug und ande-
ren Verformungen müssen ausge-
tauscht werden.
l
Nach dem Austausch von Felgen
und/oder Reifen muß das Rad aus-
gewuchtet werden. Eine Reifen-
unwucht beeinträchtigt die Fahrstabi-
lität, vermindert den Fahrkomfort und
verkürzt die Lebensdauer des Rei-
fens.
l
Nach dem Reifenwechsel zunächst
mit mäßiger Geschwindigkeit fahren,
denn bevor der Reifen seine optima-
len Eigenschaften entwickeln kann,
muß seine Lauffläche vorsichtig ein-
gefahren werden.
GAU01356
Kupplungshebel-Spiel einstellen Der Kupplungshebel muß ein Spiel von 10–
15 mm aufweisen. Das Kupplungshebel-
Spiel regelmäßig prüfen und ggf. folgender-
maßen einstellen.
Zum Erhöhen des Kuplungshebel-Spiels
die Einstellschraube am Kupplungshebel
nach
a drehen. Zum Verringern des Kup-
lungshebel-Spiels die Einstellschraube
nach
b drehen.1. Einstellschraube
c. Kupplungshebel-Spiel
G_5mt.book Page 25 Tuesday, September 12, 2000 5:17 PM
Page 77 of 118

Regelmäßige Wartung und kleinere Reparaturen
6-26
6
HINWEIS:_ Falls sich die Kupplung nicht, wie oben be-
schrieben, korrekt einstellen läßt, folgen-
dermaßen weiterfahren. _1. Die Einstellschraube am Kupplungs-
hebel komplett nach
a drehen, um
den Seilzug zu lockern.
2. Das Verkleidungsteil A abnehmen;
siehe dazu Seite 6-6.
3. Die Kontermutter am Kurbelgehäuse
lockern.
4. Zum Erhöhen des Kupplungshebel-
Spiels die Einstellmutter nach
a dre-
hen. Zum Verringern des Kupplungs-
hebel-Spiels die Einstellmutter nach
b
drehen.
5. Die Kontermutter festziehen.
6. Das Verkleidungsteil montieren.
1. Kontermutter
2. Einstellmutter (Kupplungshebel-Spiel)
G_5mt.book Page 26 Tuesday, September 12, 2000 5:17 PM
Page 78 of 118

Regelmäßige Wartung und kleinere Reparaturen
6-27
6
GAU01357
Fußbremshebel-Position einstellenDer Höhenunterschied zwischen der Ober-
kante des Fußbremshebels und der Unter-
kante der Fußraste sollte wie in der Abbil-
dung gezeigt 7–11 mm betragen. Die
Fußbremshebel-Position regelmäßig prü-
fen und ggf. vom YAMAHA-Händler einstel-
len lassen.
GW000109
WARNUNG
_ Ein weiches oder schwammiges Gefühl
bei der Betätigung des Fußbremshebels
läßt auf Luft in der Bremsanlage schlie-
ßen, die unbedingt vor Fahrtantritt durch
Entlüften der Bremsen entfernt werden
muß. Luft in der Bremsanlage verringert
die Bremskraft und stellt ein erhebliches
Sicherheitsrisiko dar. Erforderlichenfalls
die Bremsen von einem YAMAHA-Händ-
ler überprüfen und entlüften lassen. _
GAU00713
Hinterrad-Bremslichtschalter
einstellen Der mit dem Bremslicht verbundene Hinter-
rad-Bremslichtschalter spricht beim Betäti-
gen des Fußbremshebels an. Bei korrekter
Einstellung leuchtet das Bremslicht kurz vor
Einsatz der Bremswirkung auf. Den Schal-
ter gegebenenfalls folgendermaßen ein-
stellen.
Den Schalter bei der Einstellung festhalten.
Um den Einschaltpunkt des Bremslichts
vorzuversetzen, die Einstellmutter nach
a
drehen. Um den Einschaltpunkt des Brems-
lichts zurückzuversetzen, die Einstellmutter
nach
b drehen.
a. Abstand Fußbremshebel–Fußrastenhalte-
rung
1. Hinterrad-Bremslichtschalter
2. Einstellmutter
G_5mt_Periodic.fm Page 27 Thursday, December 14, 2000 5:12 PM
Page 79 of 118

Regelmäßige Wartung und kleinere Reparaturen
6-28
6
GAU00721
Bremsbeläge prüfen Der Verschleiß der Scheibenbremsbeläge
vorn und hinten muß in den empfohlenen
Abständen (siehe dazu die Tabelle “War-
tungsintervalle und Schmierdienst”) geprüft
werden.
GAU00725
Scheibenbremsbeläge vorn
Die Scheibenbremse weist Verschleiß-
anzeiger (Nuten) auf, die ein Prüfen der
Bremsbeläge ohne Ausbau erlauben.
Wenn eine Nut fast
verschwunden ist, die
Scheibenbremsbeläge schnellstmöglich
vom YAMAHA-Händler austauschen las-
sen.
GAU01641
Scheibenbremsbeläge hinten
Die Bremse weist Verschleißanzeiger (Nu-
ten) auf, die ein Prüfen der Bremsbeläge
ohne Ausbau erlauben.
1. Den Hinterrad-Bremssattel losschrau-
ben und dann nach vorn schwenken.
Wenn eine Nut fast
verschwunden ist,
die Scheibenbremsbeläge schnellst-
möglich vom YAMAHA-Händler aus-
tauschen lassen.
1. Scheibenbremsbelag-VerschleißanzeigerVorn
1. Schraube
2. BremssattelHinten
G_5mt.book Page 28 Tuesday, September 12, 2000 5:17 PM
Page 80 of 118

Regelmäßige Wartung und kleinere Reparaturen
6-29
6
2. Den Bremssattel festschrauben und
dann die Schrauben vorschriftsmäßig
festziehen.
GAU03776
Bremsflüssigkeitsstand prüfen Bei Flüssigkeitsmangel kann Luft in das
Bremssystem eindringen und dessen Funk-
tion beeinträchtigen.
Vor Fahrtantritt den Flüssigkeitsstand im
Vorratsbehälter prüfen und erforderlichen-
falls Bremsflüssigkeit nachfüllen. Da ein
niedriger Flüssigkeitsstand auf Brems-
belagverschleiß oder Undichtigkeit des
Bremssystems zurückzuführen sein kann,
in diesem Fall ebenfalls den Bremsbelag-
verschleiß und das Bremssystem auf Un-
dichtigkeit prüfen.Folgende Vorsichtsmaßregeln beachten.
l
Beim Ablesen des Flüssigkeitsstands
muß der Vorratsbehälter waagrecht
stehen.
l
Nur die empfohlene Bremsflüssigkeit
verwenden. Andere Bremsflüssigkei-
ten können die Dichtungen angreifen,
Undichtigkeit verursachen und da-
durch die Bremsfunktion beeinträchti-
gen.
l
Ausschließlich Bremsflüssigkeit glei-
cher Marke und gleichen Typs nach-
füllen. Das Mischen verschiedener
Bremsflüssigkeiten kann chemische
Reaktionen hervorrufen, die die
Bremsfunktion beeinträchtigen.
1. Scheibenbremsbelag-VerschleißanzeigerAnzugsmoment
Bremssattel-Schraube
40 Nm (4,0 m·kg)Hinten
1. Bremsflüssigkeits-Vorratsbehälter
2. MinimalstandVorn
1. Bremsflüssigkeits-Vorratsbehälter
2. Minimalstand
Empfohlene Bremsflüssigkeit: DOT 4Hinten
G_5mt.book Page 29 Tuesday, September 12, 2000 5:17 PM
