YAMAHA YZF-R6 2001 Instructieboekje (in Dutch)

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-20
6
DAU01335
Luchtaanzuigkanaal Controleer of het luchtrooster in het aan-
zuigkanaal niet is verstopt. Reinig het lucht-
rooster als dat nodig is.
DAU00630
Afstellen van de carburateurs De carburateurs vormen een belangrijk on-
derdeel van de motor en moeten zeer pre-
cies worden afgesteld. Laat daarom de
meeste carburateurafstellingen over aan
een Yamaha dealer die over de benodigde
vakkennis en ervaring beschikt. De afstel-
ling die in het volgende hoofdstuk is be-
schreven, wordt echter als onderdeel van
het routineonderhoud beschouwd en kan
wel door de eigenaar worden uitgevoerd.
DC000095
LET OP:_ De carburateurs zijn afgesteld en uitge-
breid getest in de fabriek van Yamaha.
Als deze afstellingen worden gewijzigd
zonder dat voldoende technische kennis
aanwezig is, kan de werking van de mo-
tor achteruitgaan of wordt de motor be-
schadigd. _
1. Luchtaanzuigkanaal
D_5mt.book Page 20 Tuesday, September 12, 2000 5:03 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-21
6
DAU00632
Afstellen van het stationair
toerental Het stationair toerental moet als volgt wor-
den gecontroleerd en eventueel afgesteld
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
1. Start de motor en laat een paar minu-
ten warmdraaien bij 1.000 tpm–
2.000 tpm, terwijl nu en dan het gas
wordt opengedraaid naar 4.000 tpm–
5.000 tpm.OPMERKING:_ De motor is voldoende warm als deze snel
reageert op de gasbediening. _
2. Controleer het stationair toerental en
stel dit zo nodig volgens de specifica-
tie af door de gasklepstelschroef te
verdraaien. Draai om het stationair
toerental te verhogen de schroef rich-
ting
a. Draai om het stationair toeren-
tal te verlagen de schroef richting
b.OPMERKING:_ Als het voorgeschreven stationair toerental
niet haalbaar is volgens de hierboven be-
schreven werkwijze, vraag dan een
Yamaha dealer de afstelling uit te voeren. _
DAU00635
Afstellen van de vrije slag van de
gaskabel De vrije slag van de gaskabel dient 6–8 mm
te bedragen bij de gasgreep. Controleer de
vrije slag van de gaskabel regelmatig en
laat zo nodig afstellen door een Yamaha
dealer.
1. Gasklepstelschroef
Stationair toerental:
1.250–1.350 tpm
a. Vrije slag gaskabel
D_5mt.book Page 21 Tuesday, September 12, 2000 5:03 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-22
6
DAU00637
Afstellen van de klepspeling De klepspeling kan tijdens gebruik gaan af-
wijken, waardoor de lucht/brandstof-ver-
houding kan veranderen en/of het
motorgeluid toeneemt. Om dit te voorko-
men moet de klepspeling door een Yamaha
dealer worden afgesteld volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAU00658
Banden Let ten aanzien van de voorgeschreven
banden op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw motorfiets.
Bandspanning
De bandspanning moet voor elke rit worden
gecontroleerd en eventueel worden bijge-
steld.
DW000082
WAARSCHUWING
_ l
De bandspanning moet worden ge-
controleerd en afgesteld terwijl de
banden koud zijn (wanneer de tem-
peratuur van de banden gelijk is
aan de omgevingstemperatuur).
l
De bandspanning moet worden
aangepast aan de rijsnelheid en het
totale gewicht van rijder, passagier,
bagage en accessoires dat voor dit
model is vastgesteld.
_
CE-01D
CE-07D
Bandenspanning
(gemeten op koude banden)
Belasting* Voor Achter
Tot 90 kg250 kPa
2,50 kg/cm
2
2,50 bar250 kPa
2,50 kg/cm
2
2,50 bar
90 kg–maximale250 kPa
2,50 kg/cm2
2,50 bar290 kPa
2,90 kg/cm
2
2,90 bar
Rijden met hoge
snelheid250 kPa
2,50 kg/cm2
2,50 bar250 kPa
2,50 kg/cm
2
2,50 bar
Maximale belasting* 189 kg
* Totaal gewicht van motorrijder, passagier, bagage
en accessoires
D_5mt.book Page 22 Tuesday, September 12, 2000 5:03 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-23
6
DWA00012
WAARSCHUWING
_ De aanwezigheid van bagage is van gro-
te invloed op het weggedrag, de rem- en
rij-eigenschappen en de veiligheid van
uw motor, neem dus de volgende voor-
zorgen in acht. l
DE MOTORFIETS NOOIT OVERBE-
LADEN! Rijden met een overbela-
den motorfiets kan leiden tot
beschadiging van de banden, con-
troleverlies of ernstig letsel. Zorg
dat het totale gewicht van de motor-
rijder, de passagier, de bagage en
de gemonteerde accessoires nooit
het voorgeschreven maximumlaad-
gewicht voor de machine over-
schrijdt.
l
Vervoer geen los verpakte spullen
die tijdens de rit kunnen gaan
schuiven.
l
Bevestig de zwaarste spullen op
veilige wijze dicht bij het midden
van de motorfiets en verdeel het ge-
wicht over beide zijden.
l
Pas de luchtdruk in de wielophan-
ging en de bandspanning aan op
het te vervoeren gewicht.
l
Controleer vóór iedere rit de condi-
tie en spanning van de banden.
_
Inspectie van banden
Voor elk rit moeten de banden worden ge-
controleerd. Als de bandprofieldiepte op het
midden van de band de vermelde limiet
heeft bereikt, de band spijkers of stukjes
glas bevat of wanneer de wang van de
band scheurtjes vertoont, moet de band on-
middellijk door een Yamaha dealer worden
vervangen.CE-08DOPMERKING:_ De slijtagelimiet voor bandprofieldiepte is
voor diverse landen verschillend. Neem al-
tijd de lokale voorschriften in acht. _1. Bandwang
a. BandprofieldiepteMinimale bandprofiel-
diepte (voor en achter)1,6 mm
D_5mt.book Page 23 Tuesday, September 12, 2000 5:03 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-24
6
DW000079
WAARSCHUWING
_ l
Laat sterk versleten banden door
een Yamaha dealer vervangen. Rij-
den op een motor met versleten
banden is niet alleen verboden,
maar dit heeft ook een averechts ef-
fect op de rijstabiliteit, waardoor u
de macht over het stuur zou kun-
nen verliezen.
l
De vervanging van onderdelen van
wielen en remmen, inclusief ban-
den, dient te worden overgelaten
aan een Yamaha dealer, die over de
nodige vakkundige kennis en erva-
ring beschikt.
_Bandeninformatie
Deze motorfiets is uitgerust met gietwielen
en tubeless banden met bandventielen.
DW000080
WAARSCHUWING
_ l
De banden op de voor- en achter-
wielen horen van hetzelfde merk en
dezelfde constructie te zijn, anders
is het weggedrag van de motor mo-
gelijk niet normaal.
l
Na uitgebreide testen zijn alleen de
hieronder vermelde banden voor
dit model goedgekeurd door
Yamaha Motor Co., Ltd.
l
Controleer altijd of de ventieldopjes
stevig zijn bevestigd om zo het
weglekken van luchtdruk te voorko-
men.
l
Gebruik uitsluitend de hierna ver-
melde bandventielen en luchtven-
tielbuisjes om bij hoge rijsnelheden
een te lage bandspanning te voor-
komen.
_
CE-10D

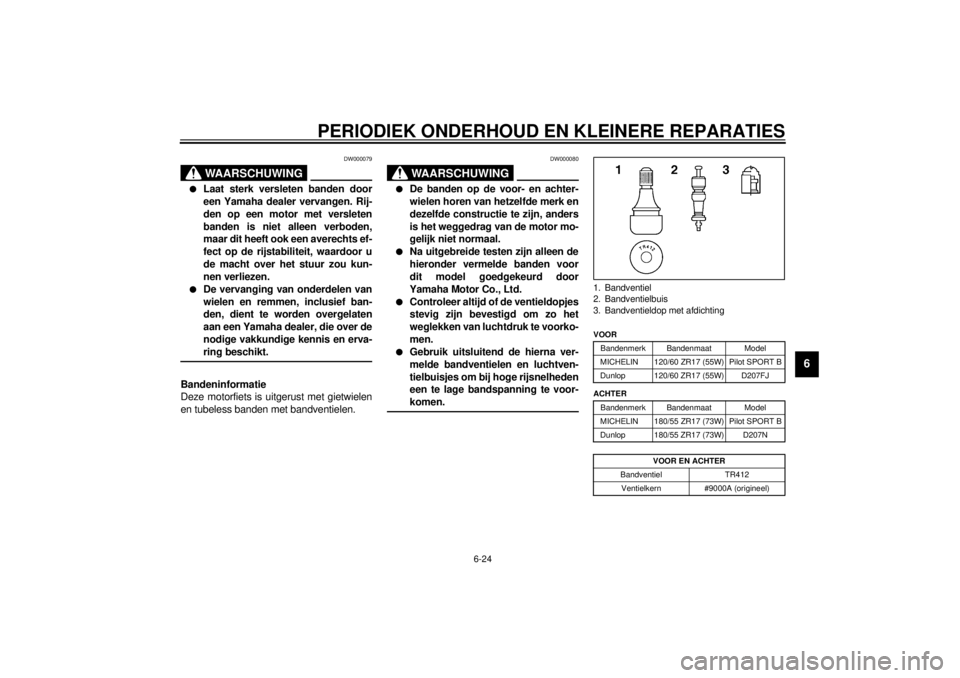

CE-14D1. Bandventiel
2. Bandventielbuis
3. Bandventieldop met afdichtingVOOR
Bandenmerk Bandenmaat Model
MICHELIN 120/60 ZR17 (55W) Pilot SPORT B
Dunlop 120/60 ZR17 (55W) D207FJ
ACHTER
Bandenmerk Bandenmaat Model
MICHELIN 180/55 ZR17 (73W) Pilot SPORT B
Dunlop 180/55 ZR17 (73W) D207N
VOOR EN ACHTER
Bandventiel TR412
Ventielkern #9000A (origineel)
D_5mt.book Page 24 Tuesday, September 12, 2000 5:03 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-25
6
DAU00684
WAARSCHUWING
_ Deze motorfiets is uitgerust met specia-
le banden die geschikt voor zeer hoge
rijsnelheden. Let op het volgende om
deze banden zo effectief mogelijk te
kunnen gebruiken.l
Gebruik bij vervanging uitsluitend
het voorgeschreven type banden.
Bij andere banden is het risico op
een klapband bij zeer hoge rijsnel-
heden niet denkbeeldig.
l
Gloednieuwe banden bieden op
sommige typen wegdek relatief
weinig grip totdat ze zijn “ingere-
den”. Het is dan ook verstandig de
eerste 100 km nadat een nieuwe
band is aangebracht rustig te blij-
ven rijden en pas daarna de rijsnel-
heid te verhogen.
l
Voordat met hoge snelheid wordt
gereden moeten de banden zijn op-
gewarmd.
l
Pas de bandspanning steeds aan
volgens de rijomstandigheden.
_
DAU00687
Wielen Let ten aanzien van de voorgeschreven
banden op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw motorfiets.l
Controleer de velgen voor iedere rit op
scheurtjes, verbuiging of kromtrekken.
Laat ingeval van schade het wiel door
een Yamaha dealer vervangen. Pro-
beer het wiel nooit zelf te repareren,
hoe klein de reparatie ook is. Vervang
een wiel dat vervormd is of haar-
scheurtjes vertoont.
l
Na het vervangen van een wiel of
band moet het wiel worden uitgeba-
lanceerd. Een niet uitgebalanceerd
wiel zal mogelijk slecht functioneren,
of kan een slechte wegligging en een
verkorte levensduur van de banden tot
gevolg hebben.
l
Rijd niet te snel direct na het verwisse-
len van een band. Het bandoppervlak
dient eerst te zijn ingereden voordat
het zijn optimale eigenschappen ver-
krijgt.
DAU01356
Vrije slag van koppelingshendel
afstellen De vrije slag van de koppelingshendel moet
10–15 mm bedragen, zoals getoond. Con-
troleer de vrije slag van de koppelingshen-
del regelmatig en stel zo nodig als volgt af.
Draai voor meer vrije slag de stelbout bij de
koppelingshendel richting
a. Draai voor
minder vrije slag van de koppelingshendel
de stelbout richting
b.1. Stelbout vrije slag koppelingshendel
c. Vrije slag van koppelingshendel
D_5mt.book Page 25 Tuesday, September 12, 2000 5:03 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-26
6
OPMERKING:_ Ga als volgt te werk als op de hierboven be-
schreven werkwijze de voorgeschreven
vrije slag van de koppelingshendel niet
wordt gehaald. _1. Draai de stelbout bij de koppe-
lingshendel zo ver mogelijk richting
a
om de koppelingskabel losser te stel-
len.
2. Verwijder het stroomlijnpaneel A. (Zie
pagina 6-6 voor de werkwijze bij ver-
wijderen en aanbrengen van het
stroomlijnpaneel.)
3. Draai de borgmoer bij het carter los.
4. Draai voor meer vrije slag van de kop-
pelingshendel de stelmoer richting
a.
Draai voor minder vrije slag van de kop-
pelingshendel de stelmoer richting
b.
5. Draai de borgmoer aan.

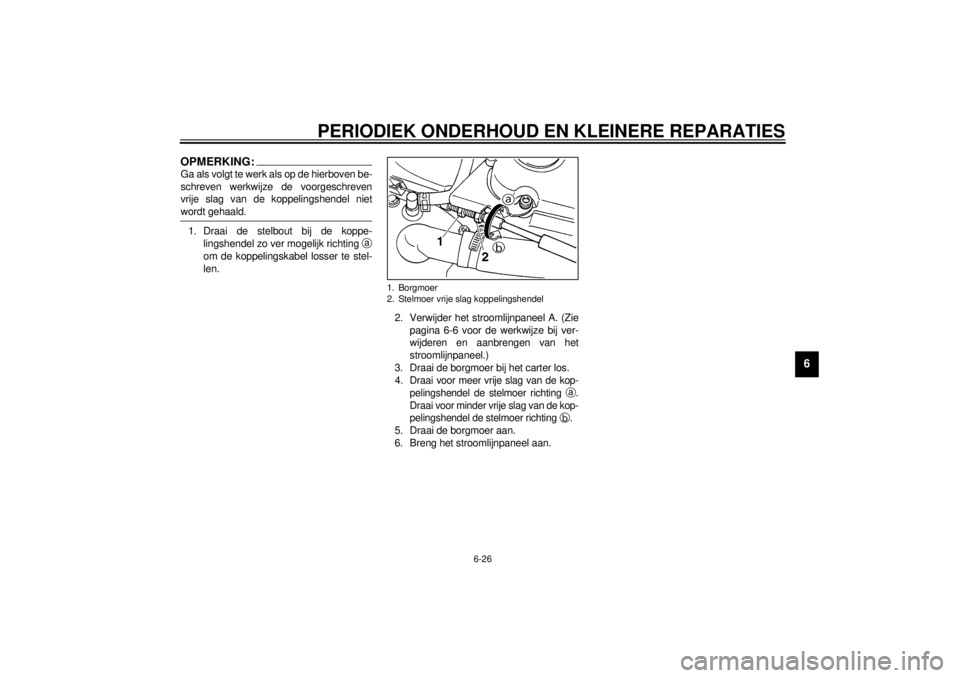

6. Breng het stroomlijnpaneel aan.1. Borgmoer
2. Stelmoer vrije slag koppelingshendel
D_5mt.book Page 26 Tuesday, September 12, 2000 5:03 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-27
6
DAU01357

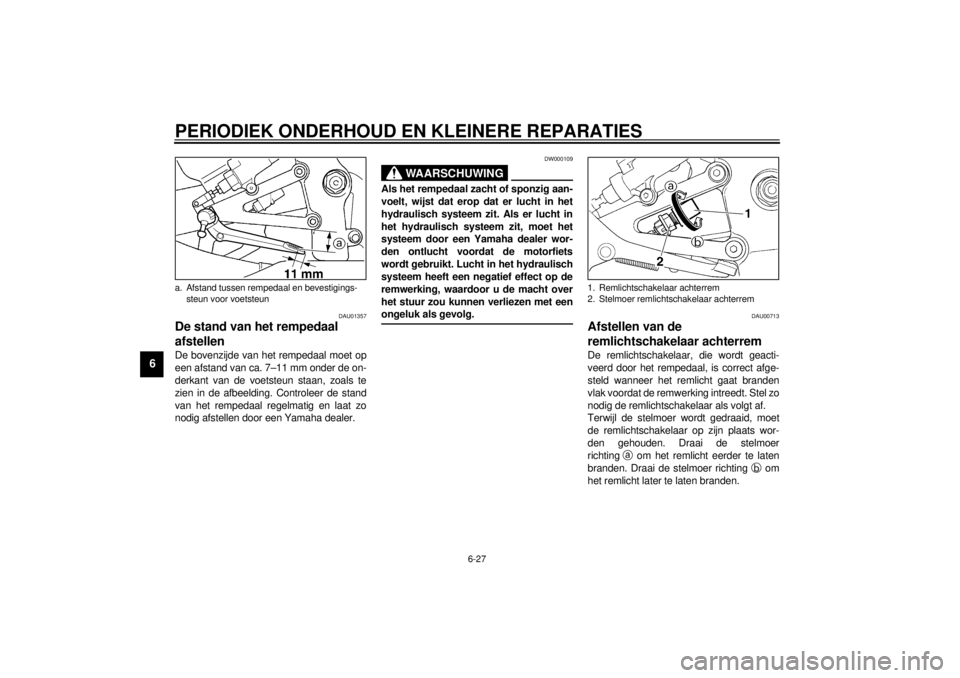

De stand van het rempedaal
afstellen De bovenzijde van het rempedaal moet op
een afstand van ca. 7–11 mm onder de on-
derkant van de voetsteun staan, zoals te
zien in de afbeelding. Controleer de stand
van het rempedaal regelmatig en laat zo
nodig afstellen door een Yamaha dealer.
DW000109
WAARSCHUWING
_ Als het rempedaal zacht of sponzig aan-
voelt, wijst dat erop dat er lucht in het
hydraulisch systeem zit. Als er lucht in
het hydraulisch systeem zit, moet het
systeem door een Yamaha dealer wor-
den ontlucht voordat de motorfiets
wordt gebruikt. Lucht in het hydraulisch
systeem heeft een negatief effect op de
remwerking, waardoor u de macht over
het stuur zou kunnen verliezen met een
ongeluk als gevolg. _
DAU00713
Afstellen van de
remlichtschakelaar achterrem De remlichtschakelaar, die wordt geacti-
veerd door het rempedaal, is correct afge-
steld wanneer het remlicht gaat branden
vlak voordat de remwerking intreedt. Stel zo
nodig de remlichtschakelaar als volgt af.
Terwijl de stelmoer wordt gedraaid, moet
de remlichtschakelaar op zijn plaats wor-
den gehouden. Draai de stelmoer
richting
a om het remlicht eerder te laten
branden. Draai de stelmoer richting
b om
het remlicht later te laten branden.
a. Afstand tussen rempedaal en bevestigings-
steun voor voetsteun
1. Remlichtschakelaar achterrem
2. Stelmoer remlichtschakelaar achterrem
D_5mt.book Page 27 Tuesday, September 12, 2000 5:03 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-28
6
DAU00721
Controleren van de remblokken
voor- en achter De remblokken in de voor- en achterrem
moeten worden gecontroleerd op slijtage
volgens de intervalperioden voorgeschre-
ven in het periodieke smeer- en onder-
houdsschema.
DAU00725
Remblokken voorrem
Elk voorremblok heeft een eigen slijtage-in-
dicatorgroef, zodat het remblok kan worden
gecontroleerd zonder de rem te demonte-
ren. Let op de slijtage-indicatorgroef om de
remblokslijtage te controleren. Wanneer
een remblok zover is afgesleten dat de slij-
tage-indicatorgroef vrijwel is verdwenen,
vraag dan een Yamaha dealer de remblok-
ken als set te vervangen.
DAU01641
Remblokken achterrem
Elk achterremblok heeft een eigen slijtage-
indicatorgroef, zodat het remblok kan wor-
den gecontroleerd zonder de rem te de-
monteren. Controleer de remblokslijtage
als volgt.
1. Verwijder de achterremklauw door de
bout los te halen en kantel dan de
remklauw naar voren om de slijtage-
indicatorgroef te controleren. Wan-
neer een remblok zover is afgesleten
dat de slijtage-indicatorgroef vrijwel is
verdwenen, vraag dan een Yamaha
dealer de remblokken als set te ver-
vangen.
1. Slijtage-indicatorgroef voorremblokVoor
1. Bout
2. AchterremklauwAchter
D_5mt.book Page 28 Tuesday, September 12, 2000 5:03 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-29
6
2. Monteer de achterremklauw door de
bout aan te brengen en zet deze dan
vast met het voorgeschreven aanhaal-
moment.
DAU03776
Controleren van
remvloeistofniveau Bij een tekort aan remvloeistof kan lucht het
remsysteem binnendringen, waarna de
remwerking mogelijk minder effectief is.
Controleer alvorens te gaan rijden of de
remvloeistof boven de merkstreep voor mi-
nimumniveau staat en vul zo nodig bij. Een
laag remvloeistofniveau wijst mogelijk op
verregaande remblokslijtage en/of lekkage
in het remsysteem. Als het remvloeistofni-
veau laag is, controleer dan de remblokken
op slijtage en het remsysteem op lekkage.Neem de volgende voorzorgsmaatregelen:
l
Bij het controleren van het remvloei-
stofniveau moet het bovenvlak van het
remvloeistofreservoir horizontaal
staan.
l
Gebruik uitsluitend de voorgeschre-
ven kwaliteit remvloeistof, anders kun-
nen de rubber afdichtingen
verslechteren en zo lekkage en slech-
te remwerking teweegbrengen.
l
Vul bij met hetzelfde type remvloeistof.
Bij vermengen van verschillende ty-
pen remvloeistof kunnen schadelijke
chemische reacties optreden en kan
de remwerking verslechteren.
1. Slijtage-indicatorgroef achterremblokAanhaalmoment:
Remklauwbout:
40 Nm (4,0 m·kg) Achter
1. Remvloeistofreservoir voorrem
2. Merkstreep minimumniveauVoor
1. Remvloeistofreservoir achterrem
2. Merkstreep minimumniveau
Aanbevolen remvloeistof: DOT 4Achter
D_5mt.book Page 29 Tuesday, September 12, 2000 5:03 PM
