YAMAHA YZF-R6 2001 Manuale duso (in Italian)

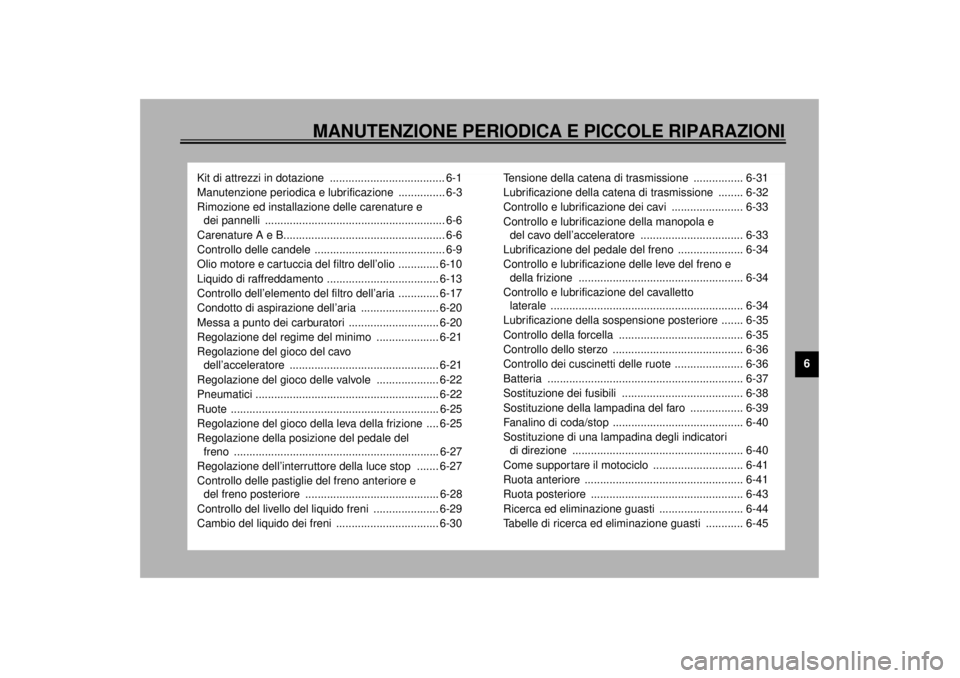

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6
Kit di attrezzi in dotazione ..................................... 6-1
Manutenzione periodica e lubrificazione ............... 6-3
Rimozione ed installazione delle carenature e
dei pannelli .......................................................... 6-6
Carenature A e B.................................................... 6-6
Controllo delle candele .......................................... 6-9
Olio motore e cartuccia del filtro dell’olio ............. 6-10
Liquido di raffreddamento .................................... 6-13
Controllo dell’elemento del filtro dell’aria ............. 6-17
Condotto di aspirazione dell’aria ......................... 6-20
Messa a punto dei carburatori ............................. 6-20
Regolazione del regime del minimo .................... 6-21
Regolazione del gioco del cavo
dell’acceleratore ................................................ 6-21
Regolazione del gioco delle valvole .................... 6-22
Pneumatici ........................................................... 6-22
Ruote ................................................................... 6-25
Regolazione del gioco della leva della frizione .... 6-25
Regolazione della posizione del pedale del
freno .................................................................. 6-27
Regolazione dell’interruttore della luce stop ....... 6-27
Controllo delle pastiglie del freno anteriore e
del freno posteriore ........................................... 6-28
Controllo del livello del liquido freni ..................... 6-29
Cambio del liquido dei freni ................................. 6-30Tensione della catena di trasmissione ................ 6-31
Lubrificazione della catena di trasmissione ........ 6-32
Controllo e lubrificazione dei cavi ....................... 6-33
Controllo e lubrificazione della manopola e
del cavo dell’acceleratore ................................. 6-33
Lubrificazione del pedale del freno ..................... 6-34
Controllo e lubrificazione delle leve del freno e
della frizione ..................................................... 6-34
Controllo e lubrificazione del cavalletto
laterale .............................................................. 6-34
Lubrificazione della sospensione posteriore ....... 6-35
Controllo della forcella ........................................ 6-35
Controllo dello sterzo .......................................... 6-36
Controllo dei cuscinetti delle ruote ...................... 6-36
Batteria ............................................................... 6-37
Sostituzione dei fusibili ....................................... 6-38
Sostituzione della lampadina del faro ................. 6-39
Fanalino di coda/stop .......................................... 6-40
Sostituzione di una lampadina degli indicatori
di direzione ....................................................... 6-40
Come supportare il motociclo ............................. 6-41
Ruota anteriore ................................................... 6-41
Ruota posteriore ................................................. 6-43
Ricerca ed eliminazione guasti ........................... 6-44
Tabelle di ricerca ed eliminazione guasti ............ 6-45
H_5mt.book Page 1 Tuesday, September 12, 2000 10:38 AM

6-1
6
HAU00462
6-MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
HAU00464
La sicurezza è un obbligo del buon motoci-
clista. Le ispezioni, le regolazioni e le lubri-
ficazioni periodiche conserveranno il
mezzo nelle migliori condizioni possibili di
sicurezza e di efficienza. I punti più impor-
tanti relativi ai controlli, alle regolazioni ed
alla lubrificazione sono illustrati nelle pagi-
ne seguenti.
Gli intervalli indicati nella tabella della ma-
nutenzione periodica e di lubrificazione de-
vono venire considerati solo come una
guida generale in condizioni di marcia nor-
mali. POTREBBE ESSERE NECESSARIO
RIDURRE TALE INTERVALLI IN FUNZIO-
NE DELLE CONDIZIONI CLIMATICHE,
DEL TERRENO, DELLA SITUAZIONE GE-
OGRAFICA E DELL’IMPIEGO INDIVIDUA-
LE.
HW000060
AVVERTENZA
_ Se non si ha confidenza con i lavori di
manutenzione del motociclo, farli ese-
guire da un concessionario Yamaha. _
HAU01296
ATTENZIONE:_ Non provare il motociclo su di un banco
di prova a rulli per un lungo periodo di
tempo, il calore potrebbe provocare lo
scolorimento della marmitta in fibra. _
HAU01129

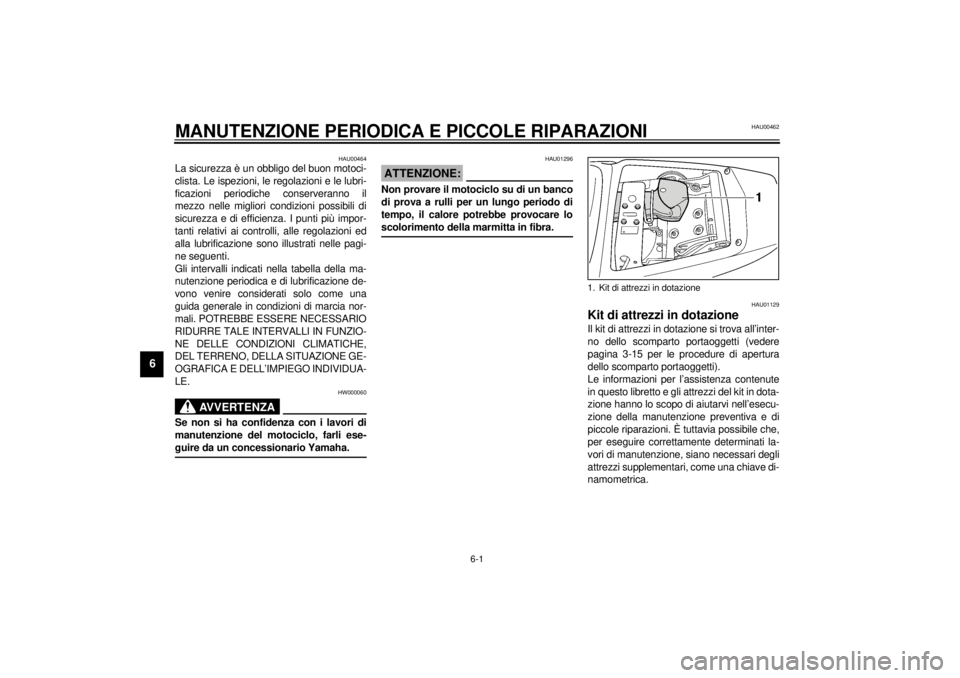

Kit di attrezzi in dotazione Il kit di attrezzi in dotazione si trova all’inter-
no dello scomparto portaoggetti (vedere
pagina 3-15 per le procedure di apertura
dello scomparto portaoggetti).
Le informazioni per l’assistenza contenute
in questo libretto e gli attrezzi del kit in dota-
zione hanno lo scopo di aiutarvi nell’esecu-
zione della manutenzione preventiva e di
piccole riparazioni. È tuttavia possibile che,
per eseguire correttamente determinati la-
vori di manutenzione, siano necessari degli
attrezzi supplementari, come una chiave di-
namometrica.1. Kit di attrezzi in dotazione
H_5mt.book Page 1 Tuesday, September 12, 2000 10:38 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-2
6
NOTA:_ Se non si è in possesso gli attrezzi o l’espe-
rienza necessari per un determinato lavoro,
farlo eseguire dal concessionario Yamaha
di fiducia. _
HW000063
AVVERTENZA
_ Le modifiche non approvate dalla
Yamaha possono provocare cali delle
prestazioni e rendere il mezzo non sicu-
ro per l’uso. Consultare un concessio-
nario Yamaha prima di tentare di
eseguire modifiche di qualsiasi genere. _
H_5mt.book Page 2 Tuesday, September 12, 2000 10:38 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-3
6
HAU03685
Manutenzione periodica e lubrificazione
NOTA:_ l
I controlli annuali vanno eseguiti una volta all’anno, a meno che in loro vece non si esegua una manutenzione in base ad un
determinato numero di chilometri.
l
A partire da 50.000 km, ripetere gli intervalli di manutenzione iniziando da 10.000 km.
l
Affidare ad un concessionario Yamaha l’assistenza delle posizioni evidenziate da un asterisco, in quanto richiede attrezzi, dati e ca-
pacità tecniche particolari.
_CP-03IN. POSIZIONE INTERVENTO DI CONTROLLO O MANUTENZIONESTATO CONTACHILOMETRI (´
1.000 km)
CONTROLLO
ANNUALE
1 10203040
1
*Circuito del carburante• Verificare che i tubi flessibili del carburante non siano fessurati
o danneggiati.ÖÖÖÖ
Ö
2
*Filtro benzina
• Controllare lo stato.ÖÖ
3Candele• Controllare lo stato.
• Pulire e ripristinare la distanza elettrodi.ÖÖ
• Sostituire.ÖÖ
4*Valvole• Controlla il gioco valvole.
• Regolare.Ogni 40.000 km
5 Elemento filtro aria•Pulire.ÖÖ
• Sostituire.ÖÖ
6Frizione• Controllare il funzionamento.
• Regolare.ÖÖÖÖÖ
7*Freno anteriore• Controllare il funzionamento, il livello del liquido e verificare che
il veicolo non presenti perdite di liquido.
(Vedere NOTA a pagina 6-5.)ÖÖÖÖÖ
Ö
• Sostituire le pastiglie freno. se usurate fino al limite
8
*Freno posteriore• Controllare il funzionamento, il livello del liquido e verificare che
il veicolo non presenti perdite di liquido.
(Vedere NOTA a pagina 6-5.)ÖÖÖÖÖ
Ö
• Sostituire le pastiglie freno. se usurate fino al limite
H_5mt_Periodic.fm Page 3 Tuesday, December 12, 2000 5:50 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-4
6
9
*Tubi freno• Verificare l’assenza di fessurazioni o danneggiamenti.ÖÖÖÖ
Ö
• Sostituire. (Vedere NOTA a pagina 6-5.) Ogni 4 anni
10
*Ruote
• Verificare che non siano disassate e danneggiate.ÖÖÖÖ
11*Pneumatici• Controllare la profondità del battistrada e che non siano
danneggiati.
• Sostituire, se necessario.
• Controllare la pressione dell'aria.
• Correggerla, se necessario.ÖÖÖÖ
12*Cuscinetti ruote
• Controllare che i cuscinetti non siano allentati o danneggiati.ÖÖÖÖ
13
*Forcellone• Controllare il funzionamento e l’assenza di gioco eccessivo.
ÖÖÖÖ
• Lubrificare con grasso a base di sapone di litio. Ogni 50.000 km
14 Catena di trasmissione• Controllare la tensione della catena.
• Accertarsi che la ruota posteriore sia allineata correttamente.
• Pulire e lubrificare.Ogni 1.000 km e dopo il lavaggio del
motociclo o il suo utilizzo nella pioggia.
15
*Cuscinetti sterzo• Controllare il gioco dei cuscinetti e se lo sterzo è duro.ÖÖÖÖÖ
• Lubrificare con grasso a base di sapone di litio. Ogni 20.000 km
16*Elementi di fissaggio della
parte ciclistica• Verificare che tutti i dadi, i bulloni e le viti siano serrati
correttamente.ÖÖÖÖ
Ö
17 Cavalletto laterale• Controllare il funzionamento.
• Lubrificare.ÖÖÖÖ
Ö
18
*Interruttore del cavalletto
laterale• Controllare il funzionamento.ÖÖÖÖÖ
Ö
19
*Forcella
• Controllare il funzionamento e l’assenza di perdite d’olio.ÖÖÖÖ
20*Gruppo
dell
’ammortizzatore
posteriore• Controllare il funzionamento e l’assenza di perdite d’olio
sull’ammortizzatore.ÖÖÖÖ
21*Fulcri di rotazione del
braccio di rinvio e del
braccio di collegamento
della sospensione
posteriore• Controllare il funzionamento.ÖÖÖÖ
• Lubrificare con grasso a base di sapone di litio.ÖÖ N. POSIZIONE INTERVENTO DI CONTROLLO O MANUTENZIONESTATO CONTACHILOMETRI (´
1.000 km)
CONTROLLO
ANNUALE
1 10203040
H_5mt_Periodic.fm Page 4 Tuesday, December 12, 2000 5:50 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-5
6
HAU03541
NOTA:_ l
Il filtro dell’aria richiede un’assistenza più frequente, se si utilizza il mezzo su percorsi molto bagnati o polverosi.
l
Manutenzione del freno idraulico
• Controllare regolarmente e, se necessario, rabboccare il liquido dei freni per portarlo al livello corretto.
• Ogni due anni sostituire i componenti interni della pompa freno e della pinza, e cambiare il liquido dei freni.
• Sostituire i tubi flessibili dei freni ogni quattro anni, e se sono fessurati o danneggiati.
_22
*Carburatori• Controllare il funzionamento dello starter (arricchitore).
• Regolare il regime del minimo del motore e la sincronizzazione.ÖÖÖÖÖ
Ö
23 Olio motore
• Cambiare.ÖÖÖÖÖ
Ö
24Cartuccia del filtro olio
motore• Sostituire.ÖÖÖ
25
*Impianto di
raffreddamento• Controllare il livello del liquido refrigerante e l’assenza di perdite
di liquido refrigerante sul veicolo. ÖÖÖÖ
Ö
• Cambiare.Ogni 3 anni
26
*Interruttori del freno
anteriore e posteriore• Controllare il funzionamento.
ÖÖÖÖÖ Ö
27 Parti in movimento e cavi
• Lubrificare.ÖÖÖÖ
Ö
28
*Luci, segnali ed
interruttori• Controllare il funzionamento.
• Regolare il faro.ÖÖÖÖÖ
Ö
N. POSIZIONE INTERVENTO DI CONTROLLO O MANUTENZIONESTATO CONTACHILOMETRI (´
1.000 km)
CONTROLLO
ANNUALE
1 10203040
H_5mt_Periodic.fm Page 5 Tuesday, December 12, 2000 5:50 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-6
6
HAU01139
Rimozione ed installazione delle
carenature e dei pannelli Le carenature ed i pannelli illustrati sopra
vanno smontati per eseguire alcuni dei la-
vori di manutenzione descritti in questo ca-
pitolo. Fare riferimento a questa sezione
tutte le volte che si deve togliere ed installa-
re una carenatura o un pannello.
HAU01602

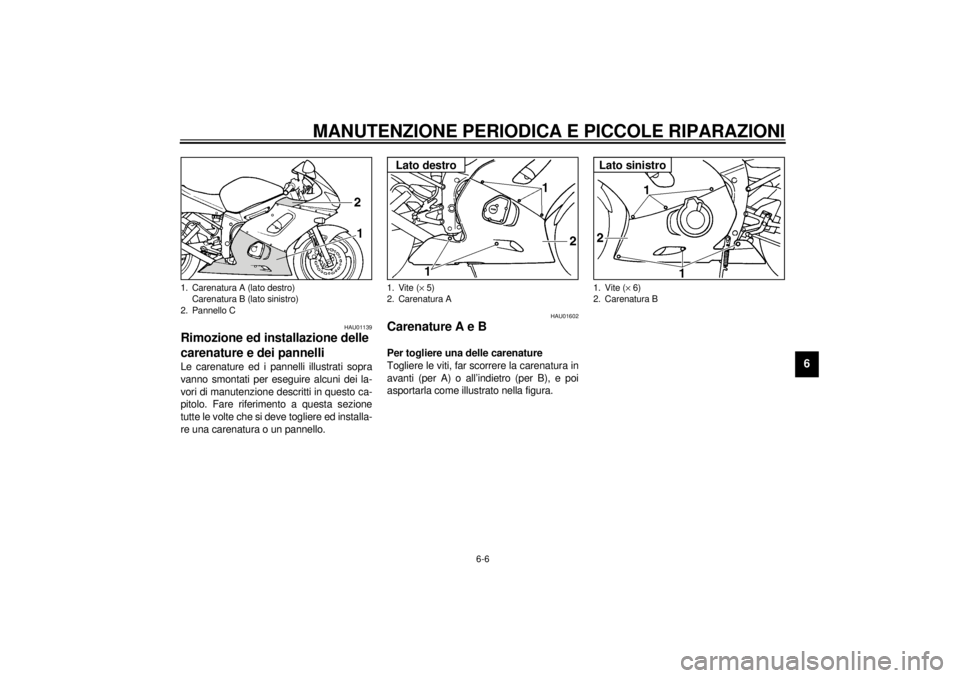

Carenature A e BPer togliere una delle carenature
Togliere le viti, far scorrere la carenatura in
avanti (per A) o all’indietro (per B), e poi
asportarla come illustrato nella figura.
1. Carenatura A (lato destro)
Carenatura B (lato sinistro)
2. Pannello C
1. Vite (´ 5)
2. Carenatura ALato destro
1. Vite (´ 6)
2. Carenatura BLato sinistro
H_5mt.book Page 6 Tuesday, September 12, 2000 10:38 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-7
6

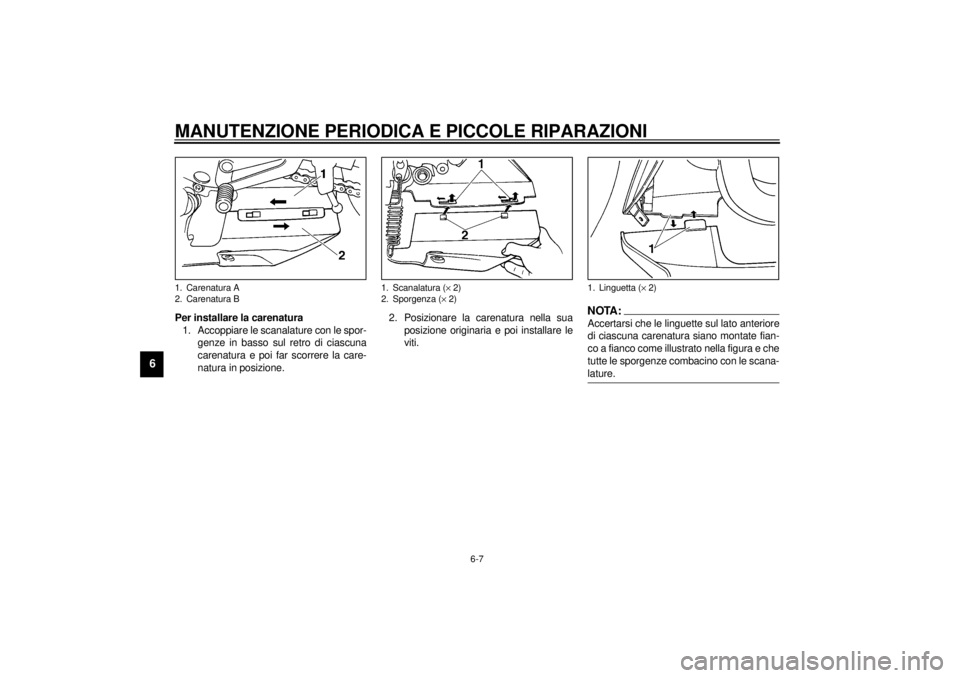

Per installare la carenatura
1. Accoppiare le scanalature con le spor-
genze in basso sul retro di ciascuna
carenatura e poi far scorrere la care-
natura in posizione.2. Posizionare la carenatura nella sua
posizione originaria e poi installare le
viti.
NOTA:_ Accertarsi che le linguette sul lato anteriore
di ciascuna carenatura siano montate fian-
co a fianco come illustrato nella figura e che
tutte le sporgenze combacino con le scana-
lature. _
1. Carenatura A
2. Carenatura B
1. Scanalatura (´ 2)
2. Sporgenza (´ 2)
1. Linguetta (´ 2)
H_5mt.book Page 7 Tuesday, September 12, 2000 10:38 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-8
6
HAU01315
Pannello C
Per togliere il pannelloTogliere le viti e poi asportare il pannello.Per installare il pannello
Posizionare il pannello nella sua posizione
originaria e poi installare le viti.
1. Vite (´ 2)Lato destro
1. Sporgenza
2. Scanalatura
H_5mt.book Page 8 Tuesday, September 12, 2000 10:38 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-9
6
HAU01639
Controllo delle candele Le candele sono componenti importanti del
motore che vanno controllati periodicamen-
te, preferibilmente da un concessionario
Yamaha. Dato che il calore ed i depositi
provocano una lenta erosione delle cande-
le, bisogna smontarle e controllarle in con-
formità alla tabella della manutenzione
periodica e lubrificazione. Inoltre, lo stato
delle candele può rivelare le condizioni del
motore. L’isolatore di porcellana intorno all’elettrodo
centrale di ciascuna candela deve essere di
colore marroncino chiaro (il colore ideale se
la moto viene usata normalmente) e tutte le
candele installate nel motore devono avere
lo stesso colore. Se il colore di una candela
è nettamente diverso, il motore potrebbe
presentare un’anomalia. Non tentare di dia-
gnosticare problemi di questo genere.
Chiedere invece ad un concessionario
Yamaha di controllare il motociclo.
Se una candela presenta segni di usura de-
gli elettrodi e eccessivi depositi di carbonio
o di altro genere, si deve sostituirla.
Prima di installare una candela, misurare la
distanza tra gli elettrodi con uno spessime-
tro e, se necessario, regolarla secondo la
specifica.Pulire la superficie della guarnizione della
candela e la sua superficie di accoppia-
mento ed eliminare ogni traccia di sporco
dalla filettatura della candela.
NOTA:_ In mancanza di una chiave dinamometrica
per installare la candela, per ottenere una
coppia di serraggio approssimativamente
corretta, dopo il primo serraggio a mano ag-
giungere un ulteriore quarto–mezzo giro.
Tuttavia provvedere al più presto possibile
al serraggio della candela secondo specifi-
ca. _
a. Distanza tra gli elettrodi
Candela secondo specifica:
CR10EK (NGK)
Distanza tra gli elettrodi:
0,6–0,7 mm
Coppia di serraggio:
Candela:
12,5 Nm (1,25 m·kg)
H_5mt.book Page 9 Tuesday, September 12, 2000 10:38 AM
