PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-40
6
Verwijderen van het achterwiel
Breng het achterwiel los van de grond met
een motorfietsstandaard of, als deze niet
voorhanden is, door een krik te plaatsen
onder beide zijden van het frame aan de
voorzijde van het achterwiel, of onder beide
uiteinden van de swingarm.
DAU01617
Voorwiel Verwijderen van het voorwiel
DW000122
WAARSCHUWING
_
Het is aan te bevelen om onder-
houd aan het wiel uit te laten voe-
ren door een Yamaha dealer.
Zorg dat de motorfiets veilig wordt
ondersteund, zodat er geen risico
is op omvallen.

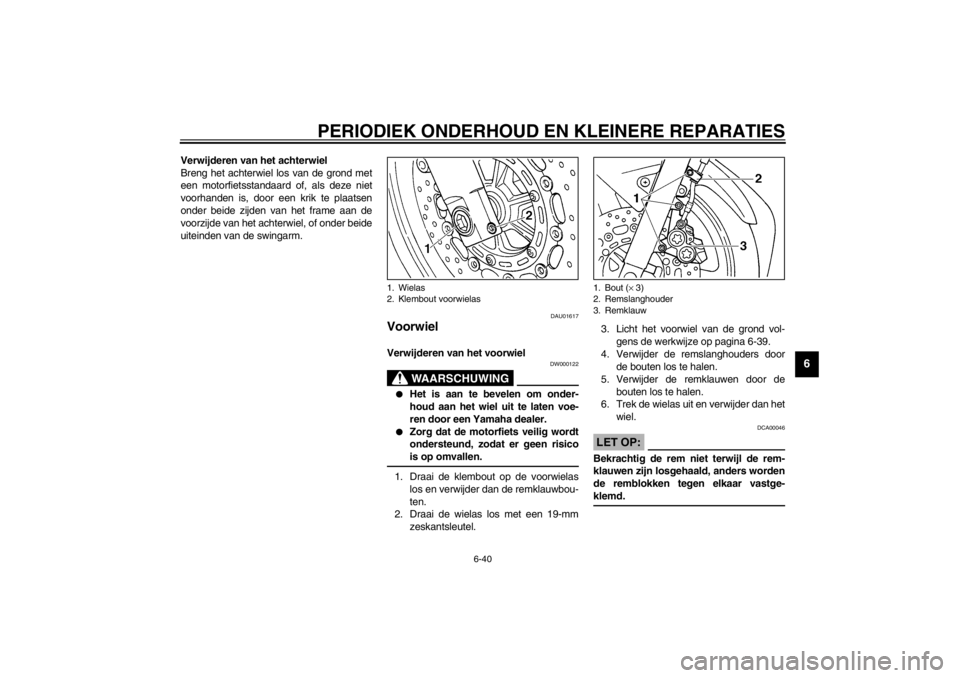

_1. Draai de klembout op de voorwielas
los en verwijder dan de remklauwbou-
ten.
2. Draai de wielas los met een 19-mm
zeskantsleutel.3. Licht het voorwiel van de grond vol-
gens de werkwijze op pagina 6-39.
4. Verwijder de remslanghouders door
de bouten los te halen.
5. Verwijder de remklauwen door de
bouten los te halen.
6. Trek de wielas uit en verwijder dan het
wiel.
DCA00046
LET OP:_ Bekrachtig de rem niet terwijl de rem-
klauwen zijn losgehaald, anders worden
de remblokken tegen elkaar vastge-
klemd. _
1. Wielas
2. Klembout voorwielas
1. Bout (× 3)
2. Remslanghouder
3. Remklauw
U5MTD1.book Page 40 Tuesday, July 31, 2001 10:20 AM
Page 92 of 116
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-41
6
DAU04257
Aanbrengen van het voorwiel
1. Breng het wiel omhoog tussen de
vorkpoten.
2. Steek de wielas naar binnen.
3. Laat het voorwiel zakken zodat dit op
de grond rust.
4. Monteer de remklauwen door de bou-
ten aan te brengen.OPMERKING:_ Kijk of er voldoende afstand tussen de rem-
blokken is voordat de remklauwen over de
remschijven worden gemonteerd. _5. Monteer de remslanghouders door de
bouten aan te brengen.
6. Breng de voorwielasklembout aan en
zet dan de wielas, de klembout en de
remklauwbouten vast met het voorge-
schreven aanhaalmoment.7. Duw het stuur enkele malen stevig op
en neer om te controleren of de voor-
vork correct werkt.
DAU03537
Achterwiel Verwijderen van het achterwiel
DW000122
WAARSCHUWING
_
Het is aan te bevelen om onder-
houd aan het wiel uit te laten voe-
ren door een Yamaha dealer.
Zorg dat de motorfiets veilig wordt
ondersteund, zodat er geen risico
is op omvallen.
_1. Draai de wielasmoer en de remklauw-
bouten los.
2. Licht het achterwiel van de grond vol-
gens de werkwijze op pagina 6-40. Aanhaalmomenten:
Wielas:
72 Nm (7,2 m·kgf)
Klembout voorwielas:
20 Nm (2,0 m·kgf)
Remklauwbout:
40 Nm (4,0 m·kgf)1. Wielasmoer
2. Stelbout van de doorbuiging aandrijfketting
3. Borgmoer
U5MTD1.book Page 41 Tuesday, July 31, 2001 10:20 AM
Page 93 of 116
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-42
6
3. Verwijder de wielasmoer en haal dan
de remklauw los door de bouten te
verwijderen.
4. Draai de borgmoer los aan beide zij-
den van de swingarm.
5. Draai de stelbouten voor de aandrijf-
ketting helemaal richting
a.6. Druk het wiel naar voren en haal dan
de aandrijfketting van het achtertand-
wiel.
OPMERKING:_ De aandrijfketting hoeft niet te worden ge-
demonteerd om het achterwiel te verwijde-
ren en aan te brengen. _7. Trek de wielas uit en verwijder dan het
wiel.
DCA00048
LET OP:_ Bekrachtig de rem niet terwijl het wiel
samen met de remschijf is verwijderd,
anders worden de remblokken tegen el-
kaar vastgeklemd. _
1. Bout (× 2)
2. Achterremklauw
U5MTD1.book Page 42 Tuesday, July 31, 2001 10:20 AM
Page 94 of 116
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-43
6
DAU03538
Aanbrengen van het achterwiel
1. Monteer het wiel door de wielas vanaf
de linkerzijde in te steken.
2. Breng de aandrijfketting aan over het
achtertandwiel en stel dan de aandrijf-
ketting strak. (Zie pagina 6-30 voor de
werkwijze bij spannen van de aandrijf-
ketting.)
3. Breng de wielasmoer aan en laat het
achterwiel dan zakken zodat dit op de
grond rust.
4. Monteer de remklauw door de bouten
aan te brengen.OPMERKING:_ Kijk of er voldoende afstand tussen de rem-
blokken is voordat de remklauw over de
remschijf wordt gemonteerd. _5. Zet de wielasmoer en de remklauw-
bouten vast met de voorgeschreven
aanhaalmomenten.
DAU03087
Storingzoeken Yamaha motorfietsen ondergaan een gron-
dige inspectie voordat ze vanaf de fabriek
op transport gaan, maar tijdens gebruik
kunnen toch storingen optreden. Proble-
men in de brandstof-, compressie- of ont-
stekingssystemen kunnen bijvoorbeeld de
oorzaak zijn van slecht starten of een afna-
me in motorvermogen.
In de volgende storingzoekschema’s is een
snelle en gemakkelijke werkwijze weerge-
geven om deze vitale systemen zelf te kun-
nen controleren. Ga met uw motorfiets
echter wel naar een Yamaha dealer als re-
paraties nodig zijn, hier zijn vakkundige
monteurs aanwezig die beschikken over
het benodigde gereedschap en de ervaring
en vakkennis om het nodige onderhoud
aan de machine correct te verrichten.
Gebruik uitsluitend originele Yamaha ver-
vangingsonderdelen. Niet-originele onder-
delen lijken misschien op Yamaha
onderdelen maar zijn toch vaak van minde-
re kwaliteit en hebben een kortere levens-
duur, zodat dan later mogelijk toch dure
reparaties nodig zijn. Aanhaalmomenten:
Wielasmoer:
150 Nm (15,0 m·kgf)
Remklauwbout:
40 Nm (4,0 m·kgf)
U5MTD1.book Page 43 Tuesday, July 31, 2001 10:20 AM
Page 95 of 116
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-44
6
DAU02990

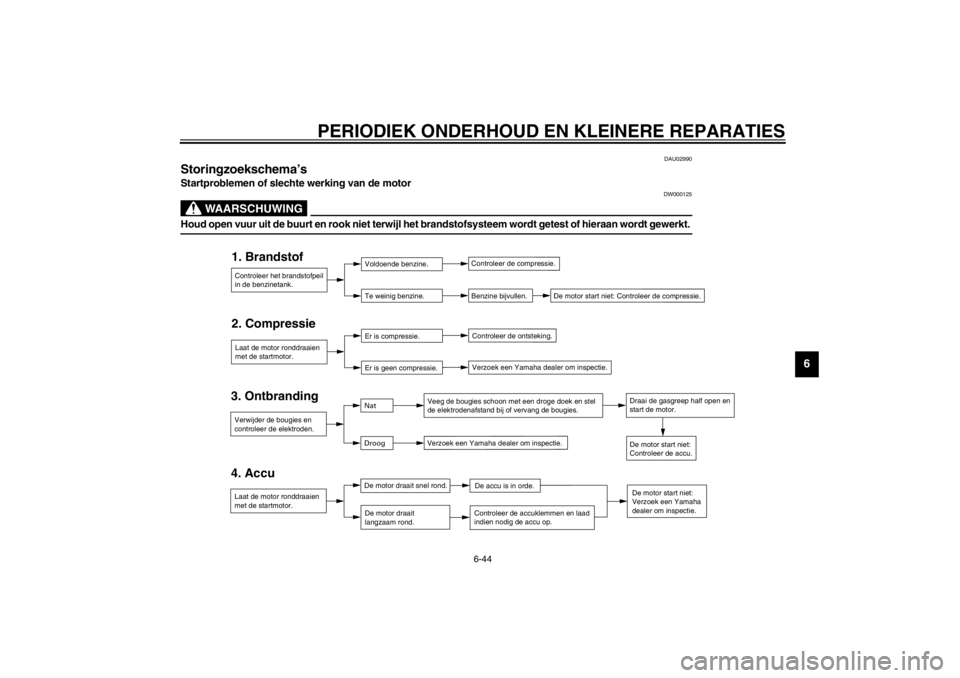

Storingzoekschema’s Startproblemen of slechte werking van de motor
DW000125
WAARSCHUWING
_ Houd open vuur uit de buurt en rook niet terwijl het brandstofsysteem wordt getest of hieraan wordt gewerkt. _
2. Compressie
3. Ontbranding
4. Accu1. BrandstofControleer het brandstofpeil
in de benzinetank.Voldoende benzine.
Te weinig benzine.Controleer de compressie.
Benzine bijvullen. De motor start niet: Controleer de compressie.
Laat de motor ronddraaien
met de startmotor.Er is compressie.
Er is geen compressie.Controleer de ontsteking.
Verzoek een Yamaha dealer om inspectie.
Verwijder de bougies en
controleer de elektroden.Nat
DroogVeeg de bougies schoon met een droge doek en stel
de elektrodenafstand bij of vervang de bougies.
Verzoek een Yamaha dealer om inspectie.Draai de gasgreep half open en
start de motor.
De motor start niet:
Controleer de accu.
Laat de motor ronddraaien
met de startmotor.De motor draait snel rond.
De motor draait
langzaam rond.De accu is in orde.
Controleer de accuklemmen en laad
indien nodig de accu op.
De motor start niet:
Verzoek een Yamaha
dealer om inspectie.
U5MTD1.book Page 44 Tuesday, July 31, 2001 10:20 AM
Page 96 of 116
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-45
6
Oververhitte motor
DW000070
WAARSCHUWING
_
Verwijder de koelvloeistofradiatorvuldop niet terwijl de motor en de koelvloeistofradiator nog heet zijn. Hete vloeistof en
stoom kan naar buiten spuiten en zo ernstige brandwonden veroorzaken. Wacht tot de motor is afgekoeld.
Breng na verwijderen van de borgbout voor de koelvloeistofradiatorvuldop een dikke doek, bijvoorbeeld een handdoek,
aan over de koelvloeistofradiatorvuldop en draai deze dan langzaam linksom tegen de aanslag zodat de nog aanwezige
druk kan ontsnappen. Druk de dop omlaag zodra het sisgeluid stopt en draai deze linksom en verwijder de dop.
_OPMERKING:_ Als geen koelvloeistof beschikbaar is, kan tijdelijk leidingwater worden gebruikt, maar dit moet wel zo snel mogelijk door de voorgeschre-
ven koelvloeistof worden vervangen. _ Wacht totdat de
motor is afgekoeld.
Controleer het koelvloeistofpeil in
de expansietank en de radiateur.
Koelvloeistofpeil in orde.Te weinig koelvloeistof:
Controleer het
koelsysteem op lekkage.
Laat een Yamaha dealer het koelsysteem
controleren en zonodig repareren.Koelvloeistof bijvullen.
(Zie OPMERKING.)
Start de motor. Als de motor weer oververhit raakt, laat dan een
Yamaha dealer het koelsysteem controleren en zonodig repareren.
Lekkage
geconstateerd.Geen lekkage
te vinden.
U5MTD1.book Page 45 Tuesday, July 31, 2001 10:20 AM
Page 97 of 116
VERZORGING EN STALLING VAN DE MOTORFIETS
7
Verzorging ......................................................................................... 7-1
Stalling .............................................................................................. 7-4
U5MTD1.book Page 1 Tuesday, July 31, 2001 10:20 AM
Page 98 of 116
7-1
7
DAU03428
7-VERZORGING EN STALLING VAN DE MOTORFIETSVerzorging De open constructie van een motorfiets
maakt de fraaie techniek beter zichtbaar,
maar de machine is hierdoor ook meer
kwetsbaar. Er kan sprake zijn van roestvor-
ming en corrosie, ook al zijn hoogwaardige
componenten gebruikt. Een roestige uit-
laatpijp valt bij een auto niet zo op, bij een
motorfiets is dit echter nadelig voor de alge-
hele aanblik. Regelmatige en correcte ver-
zorging is niet alleen vereist volgens de
garantiebepalingen, maar verzekert ook
een fraai uiterlijk van de machine, verlengt
de levensduur en verbetert de prestaties.Alvorens te reinigen
1. Dek de uitlaatdemper af met een plas-
tic zak nadat de motor is afgekoeld.
2. Controleer of alle doppen en afdek-
pluggen, ook de bougiedoppen, en
alle elektrische stekkers en aansluitin-
gen stevig zijn bevestigd.
3. Verwijder hardnekkige vervuiling, zo-
als verbrande olie op het carter, met
een ontvetter en een borstel, maar ge-
bruik dergelijke producten nooit op af-
dichtingen, pakkingen, tandwielen, de
aandrijfketting en de wielassen. Spoel
vuil en ontvetter altijd af met water.Reinigen
DCA00010
LET OP:_
Vermijd het gebruik van sterke en
bijtende wielreinigingsmiddelen,
vooral bij spaakwielen. Als dergelij-
ke producten toch worden gebruikt
om hardnekkig vuil los te maken,
laat het reinigingsmiddel dan niet
langer inwerken dan is vermeld in
de gebruiksinstructies. Spoel ook
de directe omgeving schoon met
water, laat direct drogen en breng
daarna een corrosiewerende spray
aan.
Bij verkeerd reinigen kunnen de
kuipruit, de kuip, framepanelen en
andere kunststof delen worden be-
schadigd. Gebruik alleen een zach-
te, schone doek of een spons met
zachte zeep en water om kunststof
delen te reinigen.
U5MTD1.book Page 1 Tuesday, July 31, 2001 10:20 AM
Page 99 of 116
VERZORGING EN STALLING VAN DE MOTORFIETS
7-2
7
Gebruik geen bijtende chemische
reinigingsmiddelen op kunststof
delen. Vermijd het gebruik van doe-
ken of sponzen die in contact zijn
geweest met bijtende of schurende
reinigingsmiddelen, oplosmiddelen
of thinner, brandstof (benzine),
roestverwijderingsmiddelen of cor-
rosieremmers, remvloeistof, anti-
vries of elektrolyt.
Gebruik geen hogedrukreinigers of
stoomreinigers, omdat dan op de
volgende plaatsen water kan door-
dringen en zo schade kan ontstaan:
afdichtingen (van wiel- en
swingarmlagers, voorvork en rem-
men), elektrische componenten
(kabelstekkers, messtekkers, in-
strumenten, schakelaars en ver-
lichting), beluchtings- en
ontluchtingsslangen.
Bij motorfietsen met een kuipruit:
gebruik geen bijtende reinigings-
middelen of harde sponzen, deze
veroorzaken dofheid en laten kras-
jes achter. Sommige reinigingsmid-
delen voor kunststof laten
eveneens krasjes achter op de
kuipruit. Test het product op een
klein, niet-zichtbaar gedeelte van
de kuipruit om zeker te zijn datgeen sporen achterblijven op de
kuipruit. Als de kuipruit krasjes ver-
toont, breng dan na wassen een
hoogwaardige polish voor gebruik
op kunststof aan.
_Na normaal gebruikVerwijder vuil met warm water, zachte zeep
en een zachte, schone spons en spoel dan
grondig met schoon water. Gebruik een
tandenborstel op moeilijk bereikbare plek-
ken. Hardnekkig vastzittend vuil en insec-
tenresten laten gemakkelijker los als de
bewuste plek alvorens te reinigen een paar
minuten met een vochtige doek wordt be-
dekt. Gebruik de speciale spons in de plas-
tic zak met de gebruikershandleiding om de
uitlaatdemper te reinigen en verkleuringen
hierop te verwijderen.Na rijden in regen, aan de kust of op bepe-
kelde wegenZeelucht en wegenzout waarmee wegen ’s
winters worden bestrooid hebben in combi-
natie met water een zeer corrosieve wer-
king; handel daarom als volgt na een rit in
een regenbui, nabij de kust of op bepekelde
wegen.OPMERKING:_ ’s Winters gestrooid wegenzout kan nog tot
in de lente aanwezig blijven. _1. Reinig de motorfiets met koud water
en zachte zeep nadat de machine is
afgekoeld.
DCA00012
LET OP:_ Gebruik geen heet water, dit versterkt de
corrosieve werking van het zout. _2. Breng met een spuitbus een corrosie-
werend middel aan op alle metalen
delen, ook op verchroomde en vernik-
kelde componenten, om zo corrosie te
voorkomen.
U5MTD1.book Page 2 Tuesday, July 31, 2001 10:20 AM
Page 100 of 116
VERZORGING EN STALLING VAN DE MOTORFIETS
7-3
7
Na reinigen
1. Droog de motorfiets met een zeemle-
ren lap of een vochtabsorberende
doek.
2. Laat de aandrijfketting direct drogen
en smeer hem om roestvorming te
voorkomen.
3. Gebruik een chroompolish om ver-
chroomde, aluminium en roestvrijsta-
len delen te doen glanzen, ook het
uitlaatsysteem. (Zelfs thermische ver-
kleuringen op roestvrijstalen uitlaat-
systemen kunnen door oppoetsen
worden verwijderd.)
4. Het is aan te bevelen om met een
spuitbus een corrosiewerend middel
aan te brengen op alle metalen delen,
ook op verchroomde en vernikkelde
componenten, om zo corrosie te voor-
komen.
5. Gebruik een reinigingsspray als uni-
verseel schoonmaakmiddel om even-
tueel nog achtergebleven vuil te
verwijderen.
6. Werk kleine lakbeschadigingen bij ver-
oorzaakt door steenslag e.d.
7. Zet alle gelakte oppervlakken in de
was.
8. Laat de motorfiets volledig drogen al-
vorens te stallen of af te dekken.
DWA00001
WAARSCHUWING
_
Controleer of er geen olie of was
aanwezig is op de wielen of de rem-
men. Reinig de remschijven en
remvoeringen zo nodig met een
normale remschijfreiniger of ace-
ton en spoel de banden schoon met
lauw water en een zachte zeep.
Test eerst de remwerking en het
weggedrag in bochten alvorens de
motorfiets werkelijk te gaan gebrui-
ken.
_
DCA00013
LET OP:_
Breng een geringe hoeveelheid
oliespray en was aan en verwijder
overtollige hoeveelheden.
Breng oliespray of was nooit aan
op rubber of kunststof delen, be-
handel deze met een daartoe be-
stemd verzorgingsmiddel.
Vermijd het gebruik van schurende
poetsmiddelen, deze tasten de lak
aan.
_OPMERKING:_ Vraag een Yamaha dealer om advies over
de te gebruiken producten. _
U5MTD1.book Page 3 Tuesday, July 31, 2001 10:20 AM
