YAMAHA YZF-R6 2002 Instructieboekje (in Dutch)

VERZORGING EN STALLING VAN DE MOTORFIETS
7-4
7
Stalling Korte termijn
Stal uw motorfiets steeds op een koele en
droge plek en bescherm zo nodig tegen stof
met een luchtdoorlatende stallinghoes.
DCA00014
LET OP:_

Als de motorfiets wordt gestald in
een slecht geventileerde ruimte of
in vochtige toestand wordt afge-
dekt met een hoes of een dekzeil,
zal water en vocht kunnen binnen-
dringen en roestvorming veroorza-
ken.


Voorkom corrosie door de machine
niet te stallen in een vochtige kel-
der, een stal (i.v.m. de aanwezig-
heid van ammoniakdamp) en in een
opslagruimte voor sterke chemica-
liën.
_
Lange termijn
Alvorens uw motorfiets gedurende meerde-
re maanden aaneen te stallen:
1. Volg alle instructies op in de paragraaf
“Verzorging” in dit hoofdstuk.
2. Bij motorfietsen met een brandstof-
kraan die een “OFF” stand heeft: draai
de kraanhendel in “OFF”.
3. Leeg de vlotterkamer in de carbura-
teur door de aftapplug los te draaien; u
voorkomt zo dat neerslag uit de brand-
stof achterblijft. Giet de afgetapte
brandstof terug in de brandstoftank.
4. Vul de brandstoftank en voeg een sta-
bilisatoradditief (indien verkrijgbaar)
toe om roestvorming in de tank en
achteruitgang van de brandstof te
voorkomen.
5. Voer de volgende stappen uit om de
cilinder, de zuigerveren etc. te be-
schermen tegen corrosie.a. Verwijder de bougiedoppen en de
bougies.
b. Giet een theelepel motorolie in elk
bougiegat.
c. Breng de bougiedoppen aan op de
bougies en leg dan de bougies zo-
danig op de cilinderkop dat de
elektroden aan massa liggen. (Dit
voorkomt vonken tijdens de vol-
gende stap.)
d. Laat de motor een paar keer rond-
draaien op de startmotor. (De cilin-
derwanden worden zo geolied.)
e. Haal de bougiedoppen los van de
bougies en breng dan de bougies
en de bougiedoppen weer aan.
DWA00003
WAARSCHUWING
_ Om schade of letsel door vonkvorming
te voorkomen, moeten de bougie-elek-
troden aan massa liggen terwijl de mo-
tor wordt rondgedraaid. _
U5MTD1.book Page 4 Tuesday, July 31, 2001 10:20 AM

VERZORGING EN STALLING VAN DE MOTORFIETS
7-5
7
6. Smeer alle bedieningskabels en
scharnierpunten van alle hendels en
pedalen en van de zijstandaard/mid-
denbok.
7. Controleer de bandspanning en corri-
geer deze zo nodig en breng dan de
motorfiets omhoog, zodat beide wie-
len los van de grond zijn. Een andere
mogelijkheid is de wielen elke maand
iets te draaien, zodat de banden niet
op één gedeelte sterker achteruit-
gaan.
8. Dek de uitlaatdemper af met een plas-
tic zak om te voorkomen dat vocht kan
binnendringen.
9. Verwijder de accu en laad deze volle-
dig bij. Berg de accu op een koele en
droge plek op en laad hem eens per
maand bij. Berg de accu niet op een
extreem koude of warme plek op (kou-
der dan 0 °C of warmer dan 30 °C).
Zie pagina 6-36 voor meer informatie
over het opbergen van de accu.
OPMERKING:_ Verricht eventueel noodzakelijke reparaties
alvorens de motorfiets te stallen. _
U5MTD1.book Page 5 Tuesday, July 31, 2001 10:20 AM

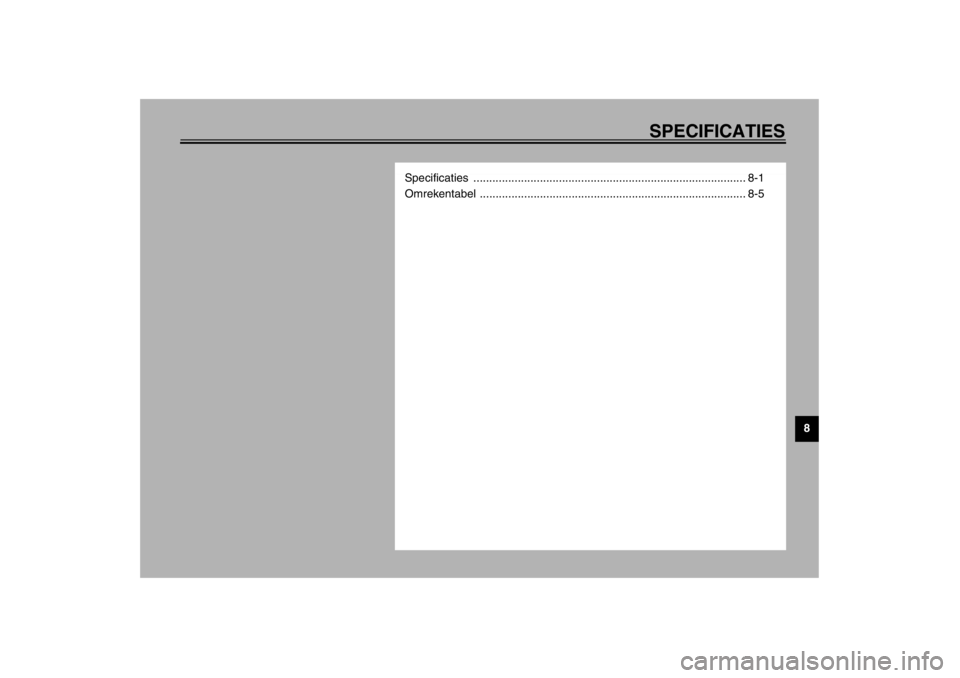

SPECIFICATIES
8
Specificaties ...................................................................................... 8-1
Omrekentabel .................................................................................... 8-5
U5MTD1.book Page 1 Tuesday, July 31, 2001 10:20 AM

8-1
8
DAU01038
8-SPECIFICATIESSpecificaties CS-01D
Model YZF-R6
Afmetingen
Grootste lengte 2.025 mm (behalve voor N, S, SF)
2.080 mm (voor N, S, SF)
Grootste breedte 690 mm
Grootste hoogte 1.105 mm
Zadelhoogte 820 mm
Wielbasis 1.380 mm
Grondspeling 135 mm
Minimale draaicirkel 3.400 mm
Basisgewicht (met olie en volle
benzinetank)186 kg
Motor
Type motor Vloeistofgekoelde 4-takt, DOHC
Cilinder-opstelling 4 cilinders parallel voorwaarts
hellend
Verplaatsing 600 cm
3
Boring × slag 65,5 × 44,5 mm
Kompressieverhouding 12,4:1
Startsysteem Elektrische starter
Smeersysteem Oliecarter-systeem (natte bak)Motorolie
Ty p e
Aanbevolen klasse motorolie API service SE, SF, SG of hoger
Aantal
Zonder vervanging van
oliefilterpatroon 2,5 L
Met vervanging van
oliefilterpatroon 2,7 L
Totale hoeveelheid (droge
motor) 3,5 L
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
LET OP:Gebruik uitsluitend een motorolie die geen anti-frictie midde-
len bevat. Een motorolie bedoeld voor personenauto’s (vaak
voorzien van het opschrift “ENERGY CONSERVING II”) be-
vat anti-frictie toevoegingen die slippen van de koppeling en/
of de startmotorkoppeling kunnen veroorzaken, met een kor-
tere levensduur van de componenten en slechte motorpres-
taties tot gevolg.
U5MTD1.book Page 1 Tuesday, July 31, 2001 10:20 AM

SPECIFICATIES
8-2
8
Capaciteit van het koelsysteem
(totale hoeveelheid)
2,15 L
LuchtfilterNat type element
Brandstof
Type UITSLUITEND NORMALE
LOODVRIJE BENZINE
Inhoud hoeveelheid 17 L
Hoeveelheid
reservebrandstof 3,5 L
Carburateur
Bandenmerk KEIHIN
Model × aantal CVRD37 × 4
Bougies
Bandenmerk/type NGK / CR10EK
Elektrodenafstand 0,6–0,7 mm
Type koppelingVloeistof, meervoudige platen
Overbrenging
Primair reductie-systeem Recht tandwiel
Primaire reductie-verhouding 1,955
Secundair reductie-systeem Kettingaandrijving
Secundaire reductie-
verhouding 3,000
Aantal tanden kettingtandwie-
len (voor/achter) 16/48
Type overbrenging Konstante aangrijping,
6 versnellingen
Bediening LinkervoetOverbreng-verhoudingen
1e 2,846
2e 1,947
3e 1,556
4e 1,333
5e 1,190
6e 1,083
Chassis
Type frame Ruitvormig
Casterhoek 24°
Spoorbreedte 81 mm
Banden
Voor
Type Zonder binnenband
Bandenmaat 120/60 ZR17 (55W)
120/60 ZR17 M/C (55W)
Bandenmerk/model Michelin / Pilot SPORT B
Dunlop / D207FJ
Achter
Type Zonder binnenband
Bandenmaat 180/55 ZR17 (73 W)
180/55 ZR17 M/C (73 W)
Bandenmerk/model Michelin / Pilot SPORT B
Dunlop / D207N
U5MTD1.book Page 2 Tuesday, July 31, 2001 10:20 AM

SPECIFICATIES
8-3
8
Maximale belasting* 189 kg
Bandenspanning
(gemeten op koude banden)
Tot 90 kg*
Voor 250 kPa (2,50 kgf/cm
2, 2,50 bar)
Achter 250 kPa (2,50 kgf/cm2, 2,50 bar)
90 kg–Maximale*
Voor 250 kPa (2,50 kgf/cm2, 2,50 bar)
Achter 290 kPa (2,90 kgf/cm2, 2,90 bar)
Rijden met hoge
snelheid
Voor 250 kPa (2,50 kgf/cm2, 2,50 bar)
Achter 250 kPa (2,50 kgf/cm2, 2,50 bar)
* Totaal gewicht van motorrijder, passagier, bagage en
accessoires
Wielen
Vo o r
Type Gietwielen
Bandenmaat 17 × MT 3,50
17 M/C × MT 3,50
Achter
Type Gietwielen
Bandenmaat 17 × MT 5,50
17 M/C × MT 5,50Remmen
Voor
Type Dubbele schijfrem
Bediening Rechterhand
Vloeistof DOT 4
Achter
Type Enkele schijfrem
Bediening Rechtervoet
Vloeistof DOT 4
Wielophanging
Voor Teleskoopvork
Achter Zwaaiarm (gekoppelde
ophanging)
Veer/schokdemper
Voor Schroefveer / oliegedempt
Achter Schroefveer / gas-olie demper
Veerweg
Voor 130 mm
Achter 120 mm
Elektrische installatie
Ontstekingssysteem CDI-systeem (gelijkstroom)
Laadsysteem
Type Wisselstroom-dynamo
Standaard
vermogen 14 V, 320 W @ 5.000 tpm
U5MTD1.book Page 3 Tuesday, July 31, 2001 10:20 AM

SPECIFICATIES
8-4
8
Accu
Model GT9B-4
Gloeilampen,
capaciteit 12 V, 8 Ah
Type koplampKwartslamp (halogeen)
Gloeilampen voltage, wattage × aantal
Koplamp 12 V, 60/55 W × 2
Achterlicht/remlicht unit 13,5 V, 1/6,1 W × 2 (LED)
Richtingaanwijzer 12 V, 21 W × 4
Stadslicht 12 V, 5 W × 2
Kentekenverlichting 12 V, 5 W × 1
Instrumentenverlichting 12 V, 1,4 W × 2
Controlelampje vrijstand LED
Controlelampje grootlicht LED
Controlelampje richtingaanwij-
zers LED
Controlelampje brandstofni-
veau LED
Waarschuwingslampje voor
olieniveau/koelvloeistoftempe-
ratuur LEDZekeringen
Hoofdzekering 30 A
Koplampzekering 20 A
Zekering signaleringssysteem 15 A
Zekering radiatorkoelvin 7,5 A
Zekering ontstekingssysteem 15 A
Reservezekering (kilometer tel-
ler) 7,5 A
U5MTD1.book Page 4 Tuesday, July 31, 2001 10:20 AM

SPECIFICATIES
8-5
8
DAU03941
Omrekentabel CS-03DAlle specificaties in deze handleiding worden vermeld in
Internationale (SI) en in Metrische eenheden.
Gebruik deze tabel om METRISCHE eenheden om te
rekenen naar AMERIKAANSE eenheden.
Voorbeeld:
METRISCHE
WAARDEOMREKENFACTOR AMERIKAANSE
WAARDE
2 mm× 0,03937 = 0,08 in
Omrekentabel
METRISCH SYSTEEM NAAR AMERIKAANS SYSTEEM
Metrische eenheid OmrekenfactorAmerikaanse
eenheid
Moment, Koppelm·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lb
in·lb
ft·lb
in·lb
Gewichtkg
g× 2,205× 0,03527lb
oz
Snelheid km/u× 0,6214 mi/u
Afstandkm
m
m
cm
mm× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volume,
Inhoudcc (cm
3)
cc (cm3)
L (liter)
L (liter)
× 0,03527× 0,06102× 0,8799× 0,2199oz (Am. vloeist.)
cu·in
qt (Am. vloeist.)
gal (Am. vloeist.)
Diversenkgf/mm
kgf/cm
2
°
C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lb/in
2)
°
F
U5MTD1.book Page 5 Tuesday, July 31, 2001 10:20 AM

GEBRUIKERSINFORMATIE
9
Identificatienummers ......................................................................... 9-1
Identificatienummer sleutel ............................................................... 9-1
Voertuigidentificatienummer .............................................................. 9-1
Modelinformatiesticker ...................................................................... 9-2
U5MTD1.book Page 1 Tuesday, July 31, 2001 10:20 AM

9-1
9
DAU01039
9-GEBRUIKERSINFORMATIE
DAU02944

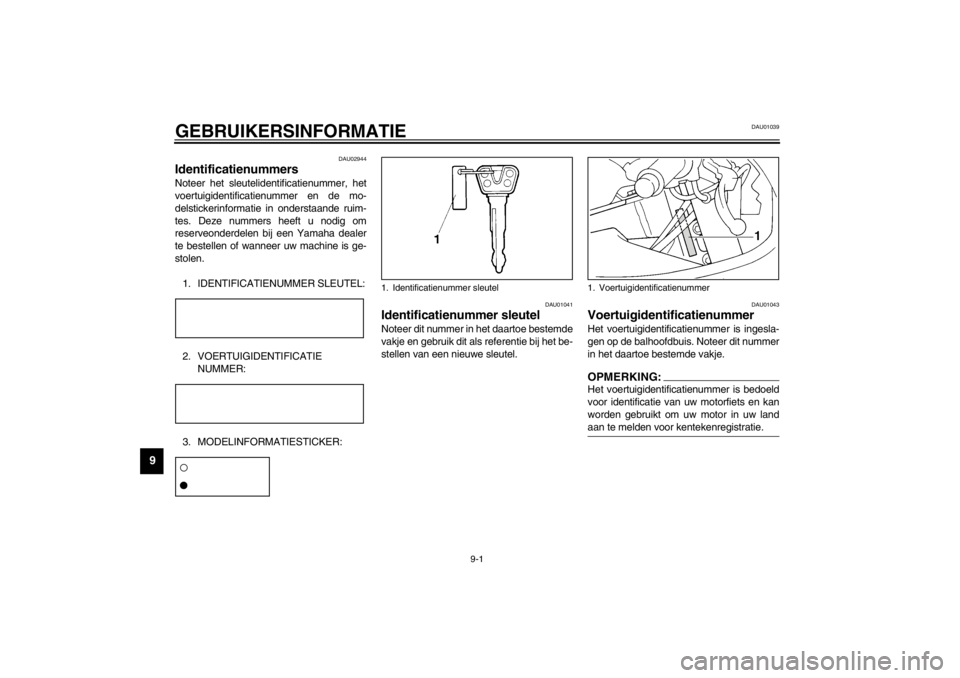

Identificatienummers Noteer het sleutelidentificatienummer, het
voertuigidentificatienummer en de mo-
delstickerinformatie in onderstaande ruim-
tes. Deze nummers heeft u nodig om
reserveonderdelen bij een Yamaha dealer
te bestellen of wanneer uw machine is ge-
stolen.
1. IDENTIFICATIENUMMER SLEUTEL:CA-02D2. VOERTUIGIDENTIFICATIE
NUMMER:CA-02D3. MODELINFORMATIESTICKER:CA-01DDAU01041
Identificatienummer sleutel Noteer dit nummer in het daartoe bestemde
vakje en gebruik dit als referentie bij het be-
stellen van een nieuwe sleutel.
DAU01043
Voertuigidentificatienummer Het voertuigidentificatienummer is ingesla-
gen op de balhoofdbuis. Noteer dit nummer
in het daartoe bestemde vakje.OPMERKING:_ Het voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw land
aan te melden voor kentekenregistratie. _
1. Identificatienummer sleutel
1. Voertuigidentificatienummer
