YAMAHA YZF-R6 2002 Manual de utilização (in Portuguese)

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-16
3
Colocação de um cadeado em U no com-
partimento de armazenagem:
1. Retire a tampa de borracha do orifício
do lado inferior esquerdo do comparti-
mento de armazenagem e coloque-a
no jogo de ferramentas do proprietário
para não a perder.
2. Insira as extremidades da barra do ca-
deado em U nos orifícios do fundo do
compartimento de armazenagem con-
forme ilustrado.
3. Coloque a fechadura do cadeado em
U por baixo da parte curva da barra do
cadeado conforme ilustrado.4. Aperte bem a barra do cadeado em U
e bloqueie com uma correia conforme
ilustrado.
NOTA:_

Quando o cadeado em U não se en-
contra no compartimento de armaze-
nagem, certifique-se de tapa o orifício
do lado inferior esquerdo do comparti-
mento de armazenagem com a tampa
de borracha.


Quando guardar objectos no compar-
timento de armazenagem, certifique-
se de que os coloca num saco de
plástico para evitar perdê-los.
_
1. Tampa de borracha
2. Jogo de ferramentas do proprietário
3. Orifício (× 2)
4. Barra do cadeado em U (opcional)
5. Fechadura de cadeado em U (opcional)
6. Correia (× 2)
U5MTP1.book Page 16 Tuesday, July 31, 2001 10:11 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-17
3
PAU01862

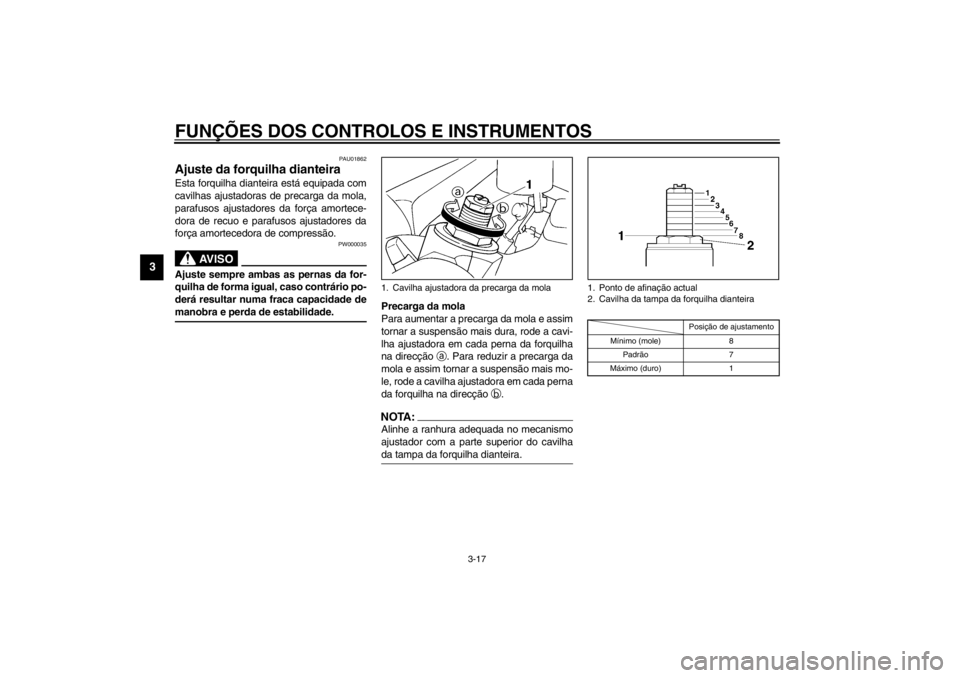

Ajuste da forquilha dianteira Esta forquilha dianteira está equipada com
cavilhas ajustadoras de precarga da mola,
parafusos ajustadores da força amortece-
dora de recuo e parafusos ajustadores da
força amortecedora de compressão.
PW000035
AV I S O
_ Ajuste sempre ambas as pernas da for-
quilha de forma igual, caso contrário po-
derá resultar numa fraca capacidade de
manobra e perda de estabilidade. _
Precarga da mola
Para aumentar a precarga da mola e assim
tornar a suspensão mais dura, rode a cavi-
lha ajustadora em cada perna da forquilha
na direcção
a. Para reduzir a precarga da
mola e assim tornar a suspensão mais mo-
le, rode a cavilha ajustadora em cada perna
da forquilha na direcção
b.NOTA:_ Alinhe a ranhura adequada no mecanismo
ajustador com a parte superior do cavilha
da tampa da forquilha dianteira. _
CI-10P
1. Cavilha ajustadora da precarga da mola
1. Ponto de afinação actual
2. Cavilha da tampa da forquilha dianteira
Posição de ajustamento
Mínimo (mole) 8
Padrão7
Máximo (duro) 1
U5MTP1.book Page 17 Tuesday, July 31, 2001 10:11 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-18
3
Força amortecedora de recuo
Para aumentar a força amortecedora de re-
cuo e assim tornar o amortecimento de re-
cuo mais duro, rode o parafuso ajustador
em cada perna da forquilha na direcção
a.
Para reduzir a força amortecedora de recuo
e assim tornar o amortecimento de recuo
mais mole, rode o parafuso ajustador em
cada perna da forquilha na direcção
b.CI-02P
Força amortecedora de compressão
Para aumentar a força amortecedora de
compressão e assim tornar o amortecimen-
to de compressão mais duro, rode o parafu-
so ajustador em cada perna da forquilha na
direcção
a. Para reduzir a força amortece-
dora de compressão e assim tornar o amor-
tecimento de compressão mais mole, rode
o parafuso ajustador em cada perna da for-
quilha na direcção
b.CI-02PPC000015
PRECAUÇÃO:_ Nunca tente rodar um mecanismo ajus-
tador para além do ponto de afinação
máximo ou mínimo. _NOTA:_ Embora o número total de estalidos de um
mecanismo de ajuste da força amortecedo-
ra possa não corresponder exactamente às
especificações anteriores devido a peque-
nas diferenças no processo de fabrico, o
número real de estalidos representa sem-
pre toda a gama de ajuste. Para obter um
ajuste preciso, seria aconselhável verificar
a quantidade de estalidos de cada meca-
nismo de ajuste da força amortecedora e
modificar as especificações conforme ne-
cessário. _
1. Parafuso ajustador da força amortecedora de
recuo
Mínimo (mole) 10 estalidos em direcção b
*
Padrão 6 estalidos em direcção b
*
Máximo (duro) 1 estalido em direcção b
*
* Com o parafuso regulador completamente rodado
em direcção a
1. Parafuso ajustador da força amortecedora de
compressão
Mínimo (mole) 9 estalidos em direcção b
*
Padrão 6 estalidos em direcção b
*
Máximo (duro) 1 estalido em direcção b
*
* Com o parafuso regulador completamente rodado
em direcção a
U5MTP1.book Page 18 Tuesday, July 31, 2001 10:11 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-19
3
PAU01863
Ajuste do amortecedor de
choques com mola Este amortecedor de choques está equipa-
do com um anel ajustador de precarga da
mola, um botão ajustador da força amorte-
cedora de recuo e um parafuso ajustador
da força de compressão.
PC000015
PRECAUÇÃO:_ Nunca tente rodar um mecanismo ajus-
tador para além do ponto de afinação
máximo ou mínimo. _
Precarga da mola
Para aumentar a precarga da mola e assim
tornar a suspensão mais dura, rode o anel
ajustador na direcção
a. Para reduzir a
precarga da mola e assim tornar a suspen-
são mais mole, rode o anel ajustador na di-
recção
b.
NOTA:_ Alinhe o entalhe adequado do anel ajusta-
dor com o indicador de posição no amorte-
cedor de choques. _CI-10P
1. Anel ajustador da precarga da mola
2. Chave inglesa especial
3. Indicador de posição
Posição de ajustamento
Mínimo (mole) 1
Padrão4
Máximo (duro) 9
U5MTP1.book Page 19 Tuesday, July 31, 2001 10:11 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-20
3
Força amortecedora de recuo
Para aumentar a força amortecedora de re-
cuo e assim tornar o amortecimento de re-
cuo mais duro, rode o botão ajustador na
direcção
a. Para reduzir a força amortece-
dora de recuo e assim tornar o amorteci-
mento de recuo mais mole, rode o botão
ajustador na direcção
b.CI-03P
Força amortecedora de compressão
Para aumentar a força amortecedora de
compressão e assim tornar o amortecimen-
to de compressão mais duro, rode o parafu-
so ajustador na direcção
a. Para reduzir a
força amortecedora de compressão e as-
sim tornar o amortecimento de compressão
mais mole, rode o parafuso ajustador na di-
recção
b.CI-02P
NOTA:_ Embora o número total de estalidos de um
mecanismo de ajuste da força amortecedo-
ra possa não corresponder exactamente às
especificações anteriores devido a peque-
nas diferenças no processo de fabrico, o
número real de estalidos representa sem-
pre toda a gama de ajuste. Para obter um
ajuste preciso, seria aconselhável verificar
a quantidade de estalidos de cada meca-
nismo de ajuste da força amortecedora e
modificar as especificações conforme ne-
cessário. _
1. Botão ajustador da força amortecedora de
recuo
Mínimo (mole) 20 estalidos em direcção b
*
Padrão 9 estalidos em direcção b
*
Máximo (duro) 3 estalidos em direcção b
*
* Com o botão regulador completamente rodado em
direcção a
1. Parafuso ajustador da força amortecedora de
compressão
Mínimo (mole) 12 estalidos em direcção b
*
Padrão 7 estalidos em direcção b
*
Máximo (duro) 1 estalido em direcção b
*
* Com o parafuso regulador completamente rodado
em direcção a
U5MTP1.book Page 20 Tuesday, July 31, 2001 10:11 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-21
3
PAU00315
AV I S O
_ Este amortecedor de choques contém
nitrogénio altamente pressurizado. Para
um manuseamento adequado, leia e
compreenda as seguintes informações
antes de manusear o amortecedor de
choques. O fabricante não pode ser res-
ponsabilizado pelos danos causados no
veículo ou por ferimentos pessoais que
possam resultar de um manuseamento
inadequado.

Não mexa nem tente abrir o cilindro
de gás.


Não submeta o amortecedor de
choques a uma chama desprotegi-
da ou outras fontes de calor inten-
so, caso contrário este poderá
explodir devido a pressão excessi-
va do gás.


Não deforme nem danifique de for-
ma alguma o cilindro de gás, pois
poderá resultar num fraco desem-
penho do amortecimento.


Faça sempre a manutenção dos
amortecedores num concessioná-
rio Yamaha.
_U5MTP1.book Page 21 Tuesday, July 31, 2001 10:11 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-22
3
PAU01580
Correspondência dos ajustes da suspensão dianteira e traseira Utilize esta tabela como guia para fazer corresponder os ajustes da suspensão e dos amortecedores da forquilha dianteira e do amorte-
cedor de choques com mola com as várias condições de carga. CI-05P
PC000015PRECAUÇÃO:_ Nunca tente rodar um mecanismo ajustador para além do ponto de afinação máximo ou mínimo. _Condição de carga Ajuste da forquilha dianteira Ajuste do conjunto de amortecedor de choques
Precarga da mola Força
amortecedora de
compressãoForça
amortecedora de
recuoPrecarga da molaForça
amortecedora de
compressãoForça
amortecedora de
recuo
Condutor sozinho 1–81–91–10 1–74–12 3–20
Com passageiro 1–81–91–10 4–91–83–7
U5MTP1.book Page 22 Tuesday, July 31, 2001 10:11 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-23
3
PAU03170
Prendedores da correia de
bagagem Existem quatro prendedores da correia de
bagagem por baixo do assento do passa-
geiro. Para utilizar os prendedores da cor-
reia, retire o assento do passageiro,
desprenda as correias, e depois instale o
assento com as correias penduradas por
fora e por baixo do assento do passageiro.
(Consulte a página 3-14 para obter instru-
ções relativas aos procedimentos de remo-
ção e instalação do assento do
passageiro.)
PAU00330
Descanso lateral O descanso lateral situa-se no lado esquer-
do do chassis. Suba ou desça o descanso
lateral com o pé enquanto segura o motoci-
clo direito.NOTA:_ O interruptor incorporado do descanso late-
ral faz parte do sistema de corte do circuito
de ignição, que corta a ignição em determi-
nadas situações. (Procure a seguir uma ex-
plicação sobre o sistema de corte do
circuito de ignição.) _
PW000044
AV I S O
_ O motociclo não deve ser conduzido
com o descanso lateral para baixo, nem
se o descanso lateral não puder ser de-
vidamente recolhido para cima (ou não
fique em cima), caso contrário o descan-
so lateral pode entrar em contacto com
o solo e distrair o condutor, resultando
numa possível perda de controlo. O sis-
tema de corte do circuito de ignição da
Yamaha foi concebido para lembrar ao
utilizador que lhe cabe levantar o des-
canso lateral antes de arrancar. Por con-
seguinte, verifique este sistema
regularmente conforme descrito abaixo
e, caso não funcione devidamente, soli-
cite a reparação do mesmo a um con-
cessionário Yamaha. _
1. Prendedor da correia de bagagem (× 4)
2. Gancho (× 4)U5MTP1.book Page 23 Tuesday, July 31, 2001 10:11 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-24
3
PAU03720
Sistema de corte do circuito de
ignição O sistema de corte do circuito de ignição
(composto pelo interruptor do descanso la-
teral, o interruptor da embraiagem e o inter-
ruptor de ponto morto) apresenta as
seguintes funções.

Evita o arranque quando a transmis-
são está engrenada e o descanso la-
teral está para cima, mas a alavanca
da embraiagem não está a ser premi-
da.


Evita o arranque quando a transmis-
são está engrenada e a alavanca da
embraiagem está a ser premida, mas
o descanso lateral ainda está para
baixo.


Desliga o motor quando a transmis-
são está engrenada e o descanso la-
teral é colocado em baixo.
Verifique periodicamente o funcionamento
do sistema de corte do circuito de ignição
em conformidade com o procedimento que
se segue.
PW000045
AV I S O
_ Caso se verifique uma avaria, solicite a
um concessionário Yamaha que verifi-
que o sistema antes de conduzir o moto-
ciclo. _
U5MTP1.book Page 24 Tuesday, July 31, 2001 10:11 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-25
3
CD-01P
Com o motor desligado:
1. Desça o descanso lateral.
2. Certifique-se de que o interruptor de paragem do
motor está regulado para “”.
3. Rode a chave para “ON”.
4. Coloque a transmissão em ponto morto.
5. Prima o interruptor de arranque.
O motor começa a trabalhar?
O interruptor de ponto morto pode estar
avariado.
O motociclo não deve ser conduzido até
que seja inspeccionado por um
concessionário Yamaha.
Com o motor ainda a funcionar:
6. Suba o descanso lateral.
7. Mantenha a alavanca da embraiagem comprimida.
8. Engate a transmissão.
9. Desça o descanso lateral.
O motor pára? Após a paragem do motor:
10. Suba o descanso lateral.
11. Mantenha a alavanca da embraiagem comprimida.
12. Prima o interruptor de arranque.
O motor começa a trabalhar?
O interruptor do descanso lateral pode estar
avariado.
O motociclo não deve ser conduzido até
que seja inspeccionado por um
concessionário Yamaha.O interruptor da embraiagem pode estar
avariado.
O motociclo não deve ser conduzido até
que seja inspeccionado por um
concessionário Yamaha.
NÃO
NOTA:Esta inspecção é mais fidedigna se
executada com o motor aquecido.
SIMSIM NÃO
O sistema está em boas condições.
Pode conduzir o
motociclo.
SIM NÃO
U5MTP1.book Page 25 Tuesday, July 31, 2001 10:11 AM
