YAMAHA YZF-R6 2002 Manuale duso (in Italian)
Manufacturer: YAMAHA, Model Year: 2002, Model line: YZF-R6, Model: YAMAHA YZF-R6 2002Pages: 116, PDF Dimensioni: 5.31 MB
Page 91 of 116
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-40
6
Per la manutenzione della ruota poste-
riore
Sollevare la ruota posteriore da terra con un
cavalletto per motocicli o, se non è disponi-
bile un cavalletto supplementare, mettendo
un cric sotto ciascun lato del telaio di fronte
alla ruota posteriore, oppure sotto ciascun
lato del forcellone.
HAU01617
Ruota anteriore Per togliere la ruota anteriore
HW000122
AVVERTENZA
_
Si consiglia di affidare la manuten-
zione della ruota ad un concessio-
nario Yamaha.
Supportare fermamente il motoci-
clo in modo che non ci sia pericolo
che si ribalti.
_1. Allentare il bullone di fermo del perno
della ruota anteriore e poi i bulloni del-
le pinze freno.
2. Allentare il perno ruota con una chiave
esagonale da 19-mm.3. Alzare la ruota anteriore da terra se-
guendo la procedura a pagina 6-39.
4. Togliere i supporti del tubo freno to-
gliendo i bulloni.
5. Togliere le pinze del freno togliendo i
bulloni.
6. Estrarre il perno della ruota e poi to-
gliere la ruota.
HCA00046
ATTENZIONE:_ Non frenare dopo aver tolto le pinze dei
freni, altrimenti le pastiglie si chiudereb-
bero completamente. _

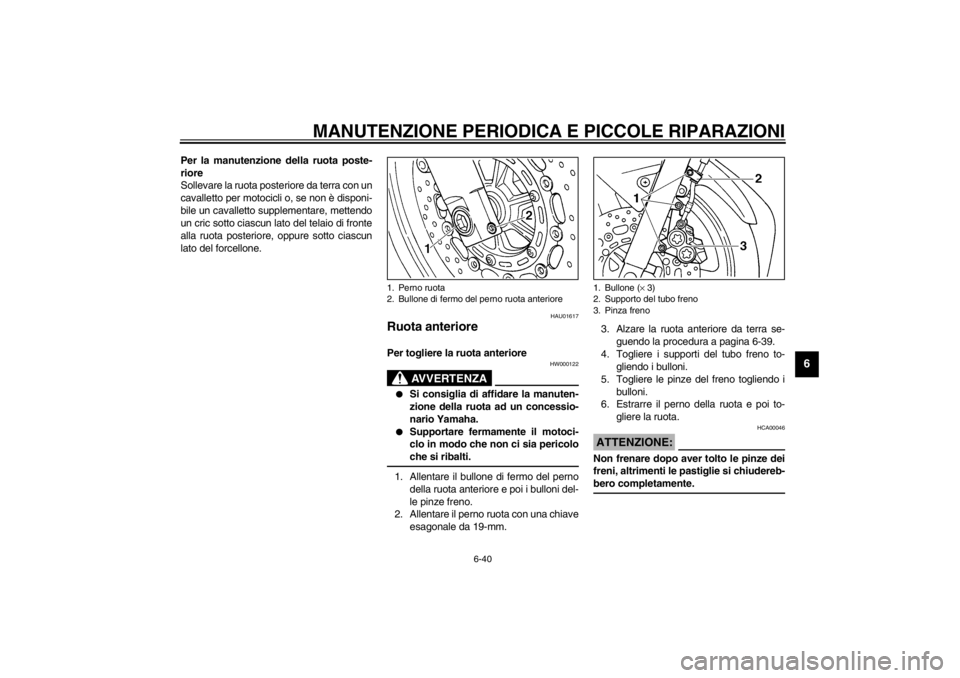

1. Perno ruota
2. Bullone di fermo del perno ruota anteriore
1. Bullone (× 3)
2. Supporto del tubo freno
3. Pinza freno
H_5mt.book Page 40 Wednesday, August 1, 2001 8:52 AM
Page 92 of 116
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-41
6
HAU04257
Per installare la ruota anteriore:
1. Alzare la ruota tra le gambe della for-
cella.
2. Inserire il perno della ruota.
3. Abbassare la ruota anteriore in modo
che tocchi il terreno.
4. Montare le pinze freno inserendo i bul-
loni.NOTA:_ Verificare che ci sia spazio sufficiente tra le
pastiglie prima di installare le pinze sui di-
schi freno. _5. Montare i supporti del tubo freno inse-
rendo i bulloni.
6. Installare il bullone di fermo del perno
della ruota anteriore, quindi serrare il
perno della ruota, il bullone di fermo e
i bulloni della pinza alle coppie pre-
scritte.7. Premere con forza il manubrio diverse
volte verso il basso per verificare il
corretto funzionamento della forcella.
HAU03537
Ruota posteriore Per togliere la ruota posteriore
HW000122
AVVERTENZA
_
Si consiglia di affidare la manuten-
zione della ruota ad un concessio-
nario Yamaha.
Supportare fermamente il motoci-
clo in modo che non ci sia pericolo
che si ribalti.
_1. Allentare il dado del perno ruota ed i
bulloni della pinza freno.
2. Alzare la ruota posteriore da terra se-
guendo la procedura a pagina 6-40. Coppie di serraggio:
Perno ruota:
72Nm (7,2 m·kgf)
Bullone di fermo del perno ruota
anteriore:
20 Nm (2,0 m·kgf)
Bullone della pinza freno:
40 Nm (4,0 m·kgf)1. Dado del perno ruota
2. Bullone di registro della tensione della catena
di trasmissione
3. Controdado
H_5mt.book Page 41 Wednesday, August 1, 2001 8:52 AM
Page 93 of 116
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-42
6
3. Togliere il dado del perno ruota e la
pinza togliendo i bulloni.
4. Allineare il controdado su entrambi i
lati del forcellone.
5. Girare completamente i bulloni di regi-
stro della catena di trasmissione in di-
rezione
a.6. Spingere la ruota in avanti e poi toglie-
re la catena di trasmissione dalla coro-
na.
NOTA:_ Per togliere ed installare la ruota posteriore,
non occorre disassemblare la catena di tra-
smissione. _7. Estrarre il perno della ruota e poi to-
gliere la ruota.
HCA00048
ATTENZIONE:_ Non frenare dopo aver aver tolto la ruota
insieme al disco freno, altrimenti le pa-
stiglie si chiuderebbero completamente. _

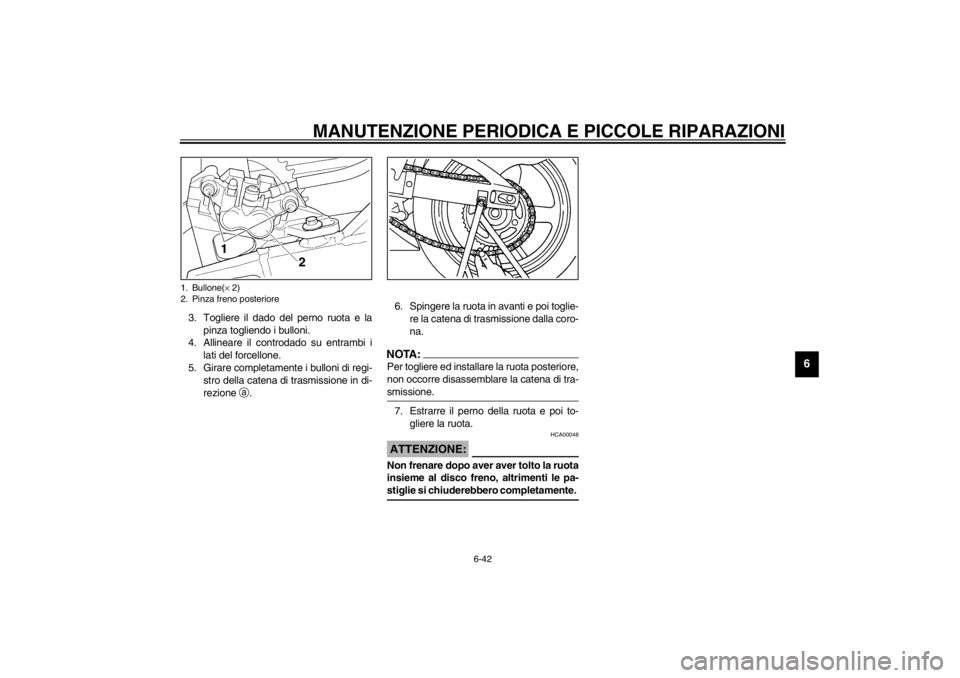

1. Bullone(× 2)
2. Pinza freno posteriore
H_5mt.book Page 42 Wednesday, August 1, 2001 8:52 AM
Page 94 of 116
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-43
6
HAU03538
Per installare la ruota posteriore
1. Installare la ruota inserendo il perno
ruota dal lato sinistro.
2. Installare la catena di trasmissione
sulla corona e poi regolare la tensione
della catena (vedere pagina 6-30 per
le procedure di regolazione della ten-
sione della catena di trasmissione).
3. Installare il dado del perno ruota e poi
abbassare la ruota posteriore in modo
che tocchi il terreno.
4. Installare la pinza installando i bulloni.NOTA:_ Verificare che ci sia spazio sufficiente tra le
pastiglie prima di installare la pinza sul di-
sco freno. _5. Stringere il dado del perno ruota ed i
bulloni della pinza alle coppie di ser-
raggio secondo specifica.
HAU03087
Ricerca ed eliminazione guasti Sebbene i motocicli Yamaha subiscano un
rigoroso controllo prima della spedizione
dalla fabbrica, si possono verificare dei
guasti durante il funzionamento. Eventuali
problemi nell’impianto di alimentazione del
carburante, di compressione o di accensio-
ne, per esempio, possono provocare diffi-
coltà all’avviamento o perdite di potenza.
Le tabelle di ricerca ed eliminazione guasti
che seguono rappresentano una guida ra-
pida e facile per controllare questi impianti
vitali. Tuttavia, se il mezzo dovesse richie-
dere riparazioni, consigliamo di portarlo da
un concessionario Yamaha, i cui tecnici
esperti sono in possesso degli attrezzi,
dell’esperienza e delle nozioni necessari
per l’esecuzione di una corretta manuten-
zione del mezzo.
Usare soltanto ricambi originali Yamaha. Le
imitazioni possono essere simili ai ricambi
originali Yamaha, ma spesso sono di quali-
tà inferiore, hanno durata minore e possono
provocare riparazioni costose. Coppie di serraggio:
Dado del perno ruota:
150 Nm (15,0 m·kgf)
Bullone della pinza:
40 Nm (4,0 m·kgf)
H_5mt.book Page 43 Wednesday, August 1, 2001 8:52 AM
Page 95 of 116
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-44
6
HAU02990

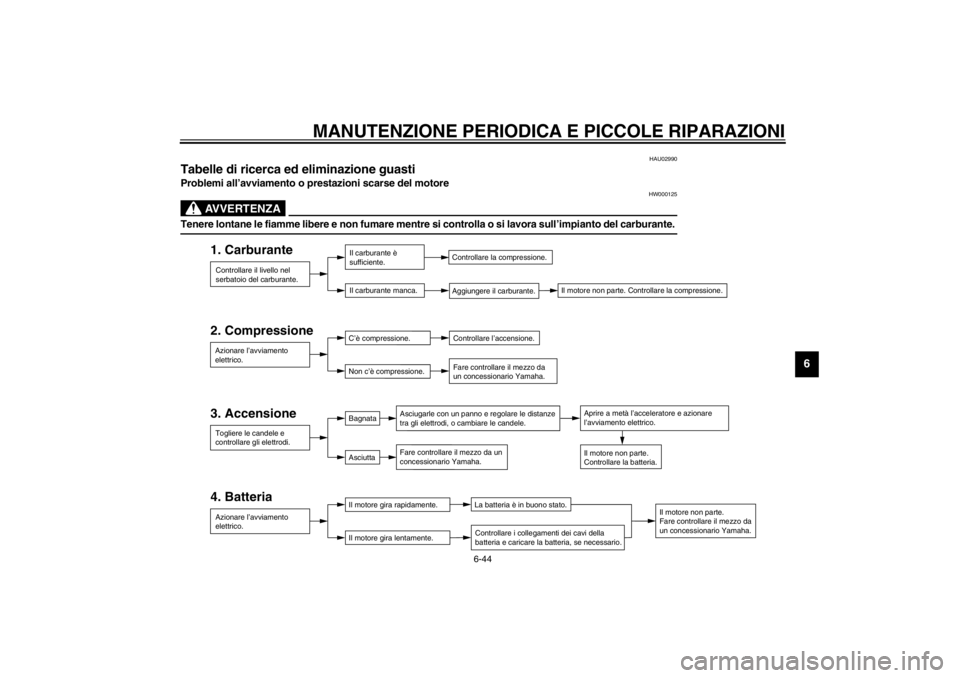

Tabelle di ricerca ed eliminazione guasti Problemi all’avviamento o prestazioni scarse del motore
HW000125
AVVERTENZA
_ Tenere lontane le fiamme libere e non fumare mentre si controlla o si lavora sull’impianto del carburante. _
2. Compressione
3. Accensione
4. Batteria 1. CarburanteControllare il livello nel
serbatoio del carburante.
Il carburante manca.
Aggiungere il carburante.
Azionare l’avviamento
elettrico.C’è compressione.
Controllare l’accensione.
Fare controllare il mezzo da
un concessionario Yamaha.
Togliere le candele e
controllare gli elettrodi.Bagnata
AsciuttaAsciugarle con un panno e regolare le distanze
tra gli elettrodi, o cambiare le candele.
Fare controllare il mezzo da un
concessionario Yamaha.Aprire a metà l’acceleratore e azionare
l’avviamento elettrico.
Il motore non parte.
Controllare la batteria.
Il motore gira rapidamente.
Il motore gira lentamente.La batteria è in buono stato.
Controllare i collegamenti dei cavi della
batteria e caricare la batteria, se necessario.
Il motore non parte. Controllare la compressione.
Il motore non parte.
Fare controllare il mezzo da
un concessionario Yamaha.
Azionare l’avviamento
elettrico.
Controllare la compressione.
Non c’è compressione.Il carburante è
sufficiente.
H_5mt.book Page 44 Wednesday, August 1, 2001 8:52 AM
Page 96 of 116
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-45
6

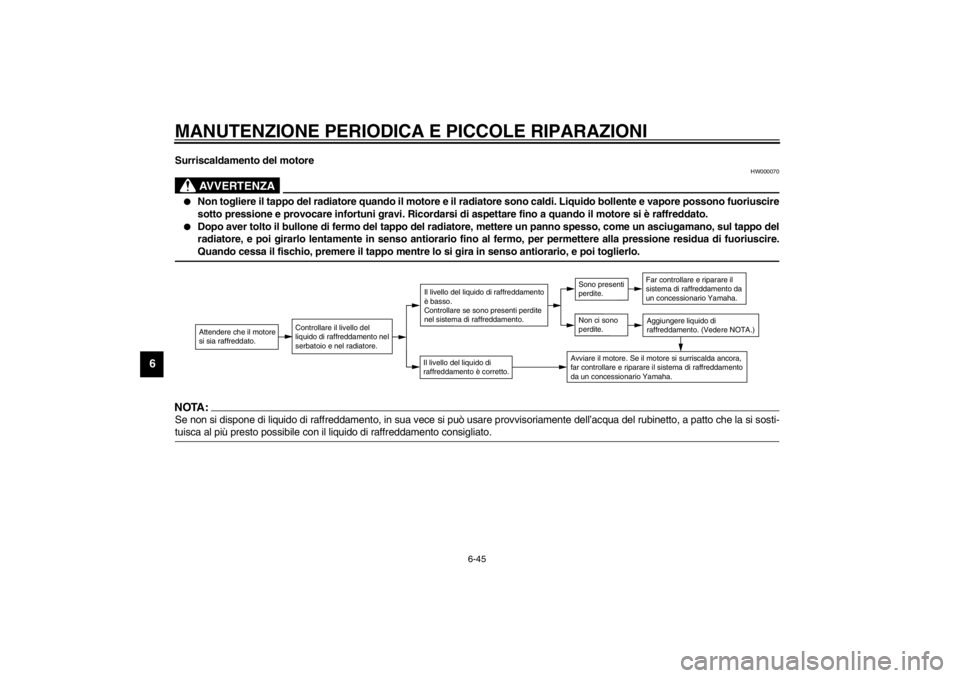

Surriscaldamento del motore
HW000070
AVVERTENZA
_
Non togliere il tappo del radiatore quando il motore e il radiatore sono caldi. Liquido bollente e vapore possono fuoriuscire
sotto pressione e provocare infortuni gravi. Ricordarsi di aspettare fino a quando il motore si è raffreddato.
Dopo aver tolto il bullone di fermo del tappo del radiatore, mettere un panno spesso, come un asciugamano, sul tappo del
radiatore, e poi girarlo lentamente in senso antiorario fino al fermo, per permettere alla pressione residua di fuoriuscire.
Quando cessa il fischio, premere il tappo mentre lo si gira in senso antiorario, e poi toglierlo.
_NOTA:_ Se non si dispone di liquido di raffreddamento, in sua vece si può usare provvisoriamente dell’acqua del rubinetto, a patto che la si sosti-
tuisca al più presto possibile con il liquido di raffreddamento consigliato. _
Il livello del liquido di
raffreddamento è corretto.Il livello del liquido di raffreddamento
è basso.
Controllare se sono presenti perdite
nel sistema di raffreddamento.
Far controllare e riparare il
sistema di raffreddamento da
un concessionario Yamaha.Aggiungere liquido di
raffreddamento. (Vedere NOTA.)
Avviare il motore. Se il motore si surriscalda ancora,
far controllare e riparare il sistema di raffreddamento
da un concessionario Yamaha.Sono presenti
perdite.Non ci sono
perdite. Controllare il livello del
liquido di raffreddamento nel
serbatoio e nel radiatore.
Attendere che il motore
si sia raffreddato.
H_5mt.book Page 45 Wednesday, August 1, 2001 8:52 AM
Page 97 of 116

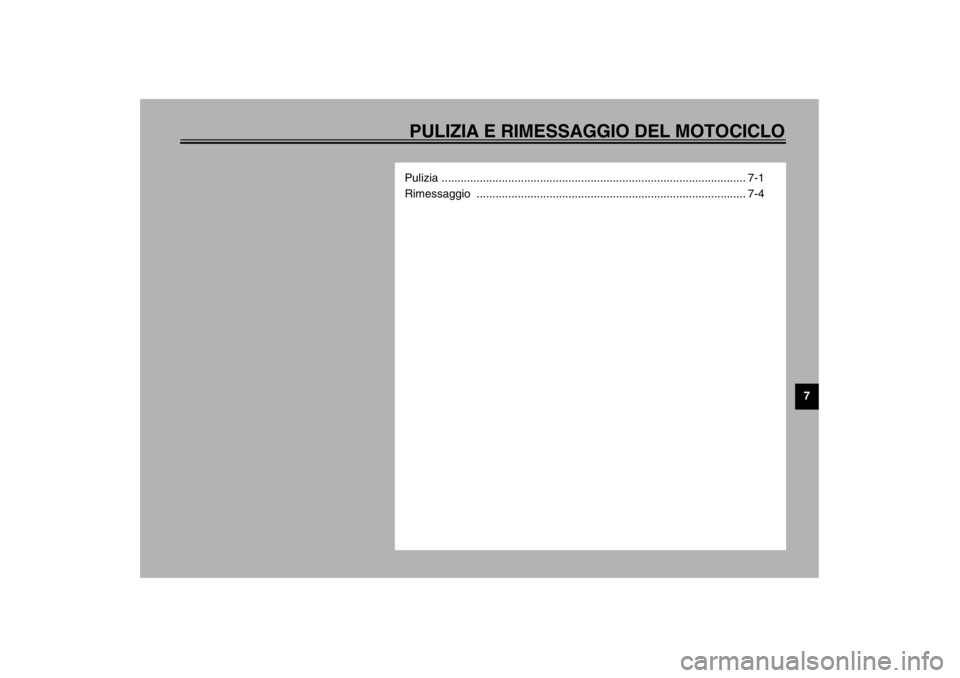

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7
Pulizia ................................................................................................ 7-1
Rimessaggio ..................................................................................... 7-4
H_5mt.book Page 1 Wednesday, August 1, 2001 8:52 AM
Page 98 of 116
7-1
7
HAU03428
7-PULIZIA E RIMESSAGGIO DEL MOTOCICLOPulizia Pur servendo a rivelare gli aspetti attrattivi
della tecnologia, la struttura aperta rende il
motociclo più vulnerabile. La ruggine e la
corrosione possono svilupparsi malgrado
l’impiego di componenti di alta qualità. Un
tubo dello scarico arrugginito potrebbe non
dare nell’occhio su un’auto, ma compro-
metterebbe irrimediabilmente l’estetica di
una moto. Una pulizia frequente e appro-
priata non soltanto soddisfa le condizioni di
garanzia, bensì mantiene l’estetica del mo-
tociclo, ne allunga la durata e ne ottimizza
le prestazioni.Prima di pulire il motociclo:
1. Coprire l’apertura della marmitta con
un sacchetto di plastica dopo che il
motore si è raffreddato.
2. Accertarsi che tutti i tappi ed i coper-
chi, tutti gli accoppiatori ed i connettori
elettrici, compresi i cappucci delle can-
dele, siano ben serrati.
3. Eliminare i depositi ostinati di sporco,
come l’olio bruciato sul carter, con uno
sgrassante ed una spazzola, ma non
applicare mai prodotti del genere sui
paraolio, sulle guarnizioni, sulle coro-
ne, sulla catena di trasmissione e sui
perni delle ruote. Sciacquare sempre
con acqua lo sporco ed il prodotto
sgrassante.Pulizia
HCA00010
ATTENZIONE:_
Evitare di usare detergenti per ruo-
te molto acidi, specialmente sulle
ruote a raggi. Se si utilizzano pro-
dotti del genere sullo sporco parti-
colarmente ostinato, non lasciare il
detergente sulla superficie interes-
sata più a lungo di quanto indicato
sulle istruzioni per l’uso. Inoltre
sciacquare a fondo la superficie
con acqua, asciugarla immediata-
mente e poi applicare uno spray
protettivo anticorrosione.
Metodi di lavaggio errati possono
danneggiare i parabrezza, le care-
nature, i pannelli e altre parti in pla-
stica. Per pulire la plastica, usare
soltanto un panno o una spugna
soffici, puliti, con detergente neutro
ed acqua.
H_5mt.book Page 1 Wednesday, August 1, 2001 8:52 AM
Page 99 of 116
PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-2
7
Non utilizzare prodotti chimici forti
sulle parti in plastica. Accertarsi di
non utilizzare panni o spugne che
siano stati a contatto di prodotti di
pulizia forti o abrasivi, solvente o
diluente, carburante (benzina), pro-
dotti per eliminare o inibire la ruggi-
ne, liquido freni, antigelo o liquido
della batteria.
Non utilizzare macchine di lavaggio
con getti di acqua ad alta pressione
o di vapore, in quanto possono pro-
vocare infiltrazioni di acqua e dete-
rioramenti nelle seguenti zone:
tenute (di cuscinetti delle ruote e
del forcellone, forcella e freni),
componenti elettrici (accoppiatori,
connettori, strumenti, interruttori e
luci), tubi di sfiato e sfiati.
Per i motocicli muniti di parabrez-
za: Non usare detergenti forti o
spugne dure che provocherebbero
opacità o graffi. Alcuni prodotti de-
tergenti per la plastica possono la-
sciare graffi sul parabrezza.
Provare il prodotto su una piccola
parte nascosta del parabrezza per
accertarsi che non lasci segni. Se il
parabrezza è graffiato, usare un
preparato lucidante di qualità per
plastica dopo il lavaggio.
_Dopo l’utilizzo normaleTogliere lo sporco con acqua calda, un de-
tergente neutro ed una spugna soffice e pu-
lita, e poi sciacquare a fondo con acqua
pulita. Utilizzare uno spazzolino da denti o
uno scovolino per bottiglie per le zone di dif-
ficile accesso. Lo sporco ostinato e gli inset-
ti si eliminano più facilmente coprendo la
superficie interessata con un panno bagna-
to per qualche minuto prima della pulizia.
Utilizzare la spugna speciale, contenuta
nella busta di plastica che contiene il libretto
di uso e manutenzione, per pulire la marmit-
ta e per eliminare le scoloriture da essa.Dopo la guida nella pioggia, vicino al mare
e su strade su cui è stato sparso del saleDato che il sale marino o quello sparso sulle
strade in inverno è estremamente corrosivo
in combinazione con l’acqua, ogni volta che
si è utilizzato il mezzo nella pioggia, vicino
al mare e su strade su cui è stato sparso del
sale procedere come segue:NOTA:_ Il sale sparso sulle strade in inverno può re-
stare fino alla primavera. _1. Lavare il motociclo con acqua fredda e
con un detergente neutro, dopo che il
motore si è raffreddato.
HCA00012
ATTENZIONE:_ Non usare acqua calda, in quanto au-
menta l’azione corrosiva del sale. _2. Applicare uno spray anticorrosione su
tutte le superfici di metallo, comprese
quelle cromate e nichelate, per preve-
nire la corrosione.
H_5mt.book Page 2 Wednesday, August 1, 2001 8:52 AM
Page 100 of 116
PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-3
7
Dopo la pulizia
1. Asciugare il motociclo con una pelle di
camoscio o un panno di tessuto assor-
bente.
2. Asciugare e lubrificare immediata-
mente la catena di trasmissione per
impedire che arrugginisca.
3. Lucidare con un prodotto specifico le
superfici cromate, di alluminio o di ac-
ciaio inox, compreso l’impianto di sca-
rico (con la lucidatura si possono
eliminare persino gli scolorimenti pro-
vocati dal calore sugli impianti di scari-
co di acciaio inox).
4. Per prevenire la corrosione, consiglia-
mo di applicare uno spray protettivo su
tutte le superfici metalliche, comprese
quelle cromate e nichelate.
5. Utilizzare olio spray come detergente
universale per eliminare qualsiasi trac-
cia di sporco residuo.
6. Ritoccare i danneggiamenti di lieve
entità della vernice provocati dai sassi,
ecc.
7. Applicare della cera su tutte le superfi-
ci verniciate.
8. Lasciare asciugare completamente il
motociclo prima di rimessarlo o di co-
prirlo.
HWA00001
AVVERTENZA
_
Accertarsi che non ci sia olio o cera
sui freni o sui pneumatici. Se ne-
cessario, pulire i dischi e le guarni-
zioni dei freni con un detergente
per dischi freno o con acetone e la-
vare i pneumatici con acqua calda
ed un detergente neutro.
Prima di utilizzare il motociclo, pro-
vare la sua capacità di frenata ed il
comportamento in curva.
_
HCA00013
ATTENZIONE:_
Applicare con parsimonia olio e
cera e accertarsi di togliere con un
panno il prodotto in eccesso.
Non applicare mai olio o cera sulle
parti di gomma e di plastica, bensì
trattarle con prodotti specifici.
Evitare di usare prodotti lucidanti
abrasivi, in quanto asportano la
vernice.
_NOTA:_ Rivolgersi ad un concessionario Yamaha
per consigli sui prodotti da usare. _
H_5mt.book Page 3 Wednesday, August 1, 2001 8:52 AM
