COMMANDES ET INSTRUMENTS
3-6
3
Pour régler la montre :
1. Appuyer à la fois sur le bouton “SELECT”
et le bouton “RESET” pendant au moins
deux secondes.
2. Une fois que l’affichage des heures cli-
gnote, régler les heures en appuyant sur le
bouton “RESET”.
3. Appuyer sur le bouton “SELECT”. L’affi-
chage des minutes se met à clignoter.
4. Appuyer sur le bouton “RESET” afin de
régler les minutes.
5. Appuyer sur le bouton “SELECT” pour
que la montre se mette en marche.
FAU00101
Compte-tours Le compte-tours électrique permet de contrôler
la vitesse de rotation du moteur et de maintenir
celle-ci dans la plage de puissance idéale.
FC000003
ATTENTION:_ Ne jamais faire fonctionner le moteur dans la
zone rouge du compte-tours.
Zone rouge : 15.500 tr/mn et au-delà _ 1. Compte-tours
2. Zone rouge du compte-tours
F_5mt.book Page 6 Monday, July 30, 2001 11:51 AM

COMMANDES ET INSTRUMENTS
3-7
3
FAU03729
Dispositif de détection de pannes Ce modèle est équipé d’un dispositif de détec-
tion de pannes surveillant les circuits électriques
suivants :

capteur de papillon des gaz


capteur de vitesse
Si l’un de ces circuits est défectueux, le compte-
tours affiche de façon répétée le code d’erreur
suivant :
CB-11F
Consulter le tableau ci-après afin d’identifier le
circuit électrique défectueux.CB-28FQuand le compte-tours affiche un code d’erreur,
noter le nombre de tr/mn correspondant au cir-
cuit défectueux, puis faire contrôler le véhicule
par un concessionnaire Yamaha.
FC000004
ATTENTION:_ Quand le compte-tours affiche un code d’er-
reur, il convient de faire contrôler la moto le
plus rapidement possible afin d’éviter tout
endommagement du moteur. _
FAU00109
Alarme antivol (en option) Les concessionnaires Yamaha peuvent équiper
cette moto d’une alarme antivol, disponible en
option. Pour plus d’informations à ce sujet,
s’adresser à son concessionnaire Yamaha.
0 tr/mn
pendant
3 secondes
Régime spécifié
pour le circuit en
question pendant
2,5 secondes (Voir
tableau ci-après.)
Régime
courant
pendant
3 secondes
Tr/mn spécifiés
Circuit électrique défectueux
3.000 tr/mn
Capteur de papillon des gaz
4.000 tr/mn
Capteur de vitesse
F_5mt.book Page 7 Monday, July 30, 2001 11:51 AM

COMMANDES ET INSTRUMENTS
3-8
3
FAU00118
Combinés de contacteurs
FAU00120
Contacteur d’appel de phare “PASS”
Appuyer sur ce contacteur afin d’effectuer un
appel de phare.
FAU03888
Inverseur feu de route/feu de croisement
“/”
Placer ce contacteur sur “” pour allumer le
feu de route et sur “” pour allumer le feu de
croisement.
FAU03889
Contacteur des clignotants “/”
Pour signaler un virage à droite, pousser ce con-
tacteur vers “”. Pour signaler un virage à
gauche, pousser ce contacteur vers “”. Une
fois relâché, le contacteur retourne à sa position
centrale. Pour éteindre les clignotants, appuyer
sur le contacteur après que celui-ci soit revenu à
sa position centrale.
FAU00129
Contacteur d’avertisseur “”
Appuyer sur ce contacteur afin de faire retentir
l’avertisseur.
FAU03890
Coupe-circuit du moteur “/”
Placer ce contacteur sur “” avant de mettre
le moteur en marche. En cas d’urgence, comme
par exemple, lors d’une chute ou d’un blocage
de câble des gaz, placer ce contacteur sur “”
afin de couper le moteur.
FAU03955
Contacteur d’éclairage “//”
Placer ce contacteur sur “” afin d’allu-
mer les veilleuses, les feux arrière et l’éclairage
des instruments. Placer le contacteur sur “”
afin d’allumer également le phare. Placer le con-
tacteur sur “” afin d’éteindre tous les feux.

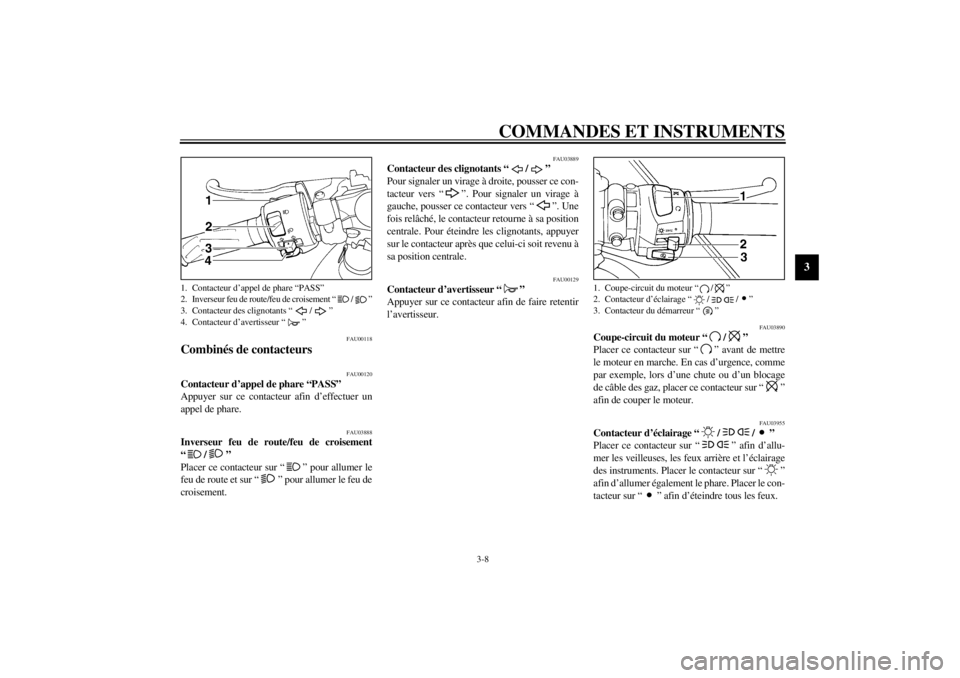

1. Contacteur d’appel de phare “PASS”
2. Inverseur feu de route/feu de croisement “/”
3. Contacteur des clignotants “/”
4. Contacteur d’avertisseur “”

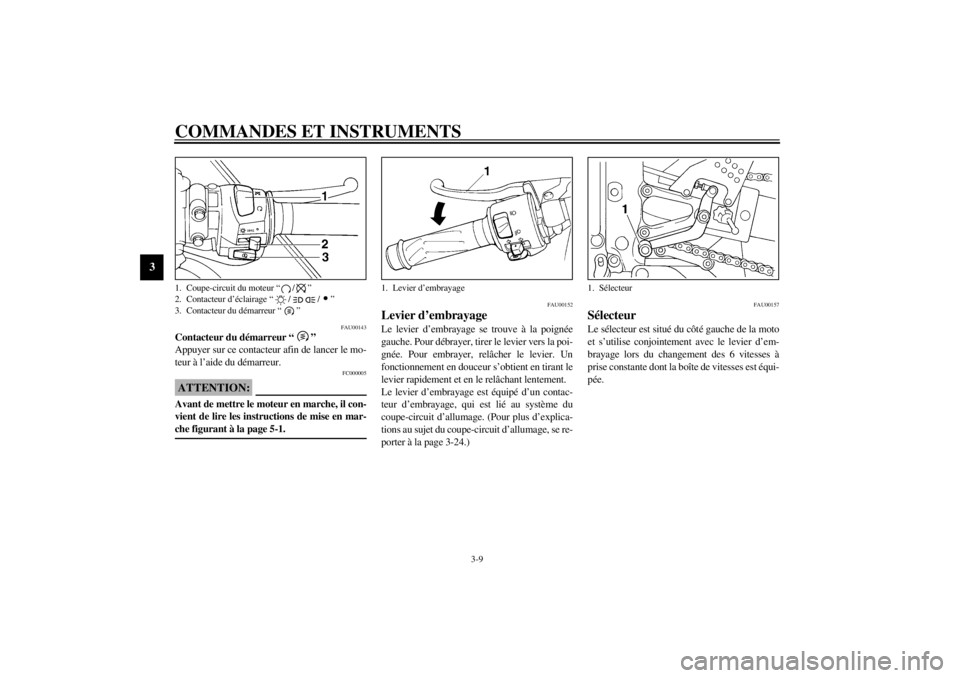

1. Coupe-circuit du moteur “/”
2. Contacteur d’éclairage “//”
3. Contacteur du démarreur “”
F_5mt.book Page 8 Monday, July 30, 2001 11:51 AM

COMMANDES ET INSTRUMENTS
3-9
3
FAU00143
Contacteur du démarreur “”
Appuyer sur ce contacteur afin de lancer le mo-
teur à l’aide du démarreur.
FC000005
ATTENTION:_ Avant de mettre le moteur en marche, il con-
vient de lire les instructions de mise en mar-
che figurant à la page 5-1. _
FAU00152
Levier d’embrayage Le levier d’embrayage se trouve à la poignée
gauche. Pour débrayer, tirer le levier vers la poi-
gnée. Pour embrayer, relâcher le levier. Un
fonctionnement en douceur s’obtient en tirant le
levier rapidement et en le relâchant lentement.
Le levier d’embrayage est équipé d’un contac-
teur d’embrayage, qui est lié au système du
coupe-circuit d’allumage. (Pour plus d’explica-
tions au sujet du coupe-circuit d’allumage, se re-
porter à la page 3-24.)
FAU00157
Sélecteur Le sélecteur est situé du côté gauche de la moto
et s’utilise conjointement avec le levier d’em-
brayage lors du changement des 6 vitesses à
prise constante dont la boîte de vitesses est équi-
pée.
1. Coupe-circuit du moteur “/”
2. Contacteur d’éclairage “//”
3. Contacteur du démarreur “”
1. Levier d’embrayage
1. Sélecteur
F_5mt.book Page 9 Monday, July 30, 2001 11:51 AM

COMMANDES ET INSTRUMENTS
3-10
3
FAU00161
Levier de frein Le levier de frein est situé à la poignée droite.
Pour actionner le frein avant, tirer le levier vers
la poignée.Le levier de frein est équipé d’une molette de ré-
glage de position. Pour régler la distance entre le
levier de frein et la poignée du guidon, tourner la
molette de réglage tout en éloignant le levier de
la poignée en le repoussant. Il faut veiller à bien
aligner la position sélectionnée figurant sur la
molette et la flèche sur le levier d’embrayage.
FAU00162
Pédale de frein La pédale de frein est situé du côté droit de la
moto. Pour actionner le frein arrière, appuyer
sur la pédale de frein.

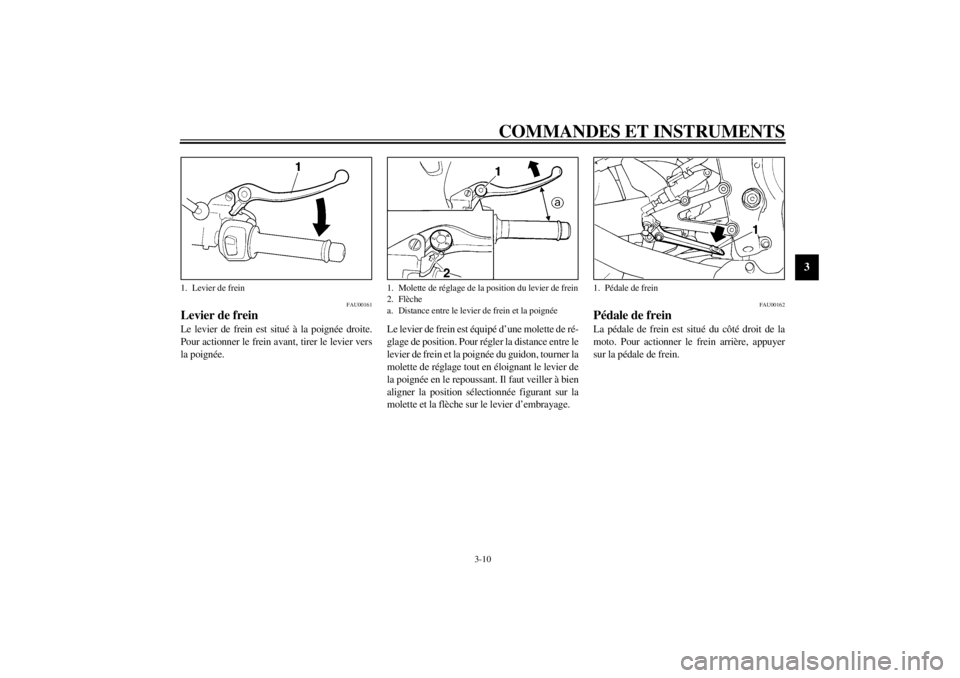

1. Levier de frein
1. Molette de réglage de la position du levier de frein
2. Flèche
a. Distance entre le levier de frein et la poignée
1. Pédale de frein
F_5mt.book Page 10 Monday, July 30, 2001 11:51 AM

COMMANDES ET INSTRUMENTS
3-11
3
FAU02935
Bouchon du réservoir de carburant Ouverture du bouchon du réservoir de car-
burant
Relever le cache-serrure du bouchon du réser-
voir de carburant, introduire la clé dans la ser-
rure, puis la tourner de 1/4 de tour dans le sens
des aiguilles d’une montre. La serrure est alors
déverrouillée et le bouchon du réservoir de car-
burant peut être ouvert.
Fermeture du bouchon du réservoir de car-
burant
1. Remettre le bouchon en place, la clé étant
insérée dans la serrure.2. Tourner la clé dans le sens inverse des
aiguilles d’une montre jusqu’à sa position
initiale, la retirer, puis refermer le cache-
serrure.
N.B.:_ Le bouchon du réservoir de carburant ne peut
être refermé si la clé ne se trouve pas dans la ser-
rure. De plus, la clé ne peut être retirée si le bou-
chon n’est pas refermé et verrouillé correcte-
ment. _
FWA00025
AVERTISSEMENT
_ S’assurer que le bouchon du réservoir de car-
burant est refermé correctement avant de dé-
marrer. _
FAU03753
Carburant S’assurer que le niveau de carburant est suffi-
sant. Remplir le réservoir de carburant jusqu’à
l’extrémité inférieure du tube de remplissage,
comme illustré.
FW000130
AVERTISSEMENT
_

Ne pas remplir le réservoir de carbu-
rant à l’excès, sinon le carburant risque
de déborder lorsqu’il chauffe et se di-
late.


Éviter de renverser du carburant sur le
moteur chaud.
_

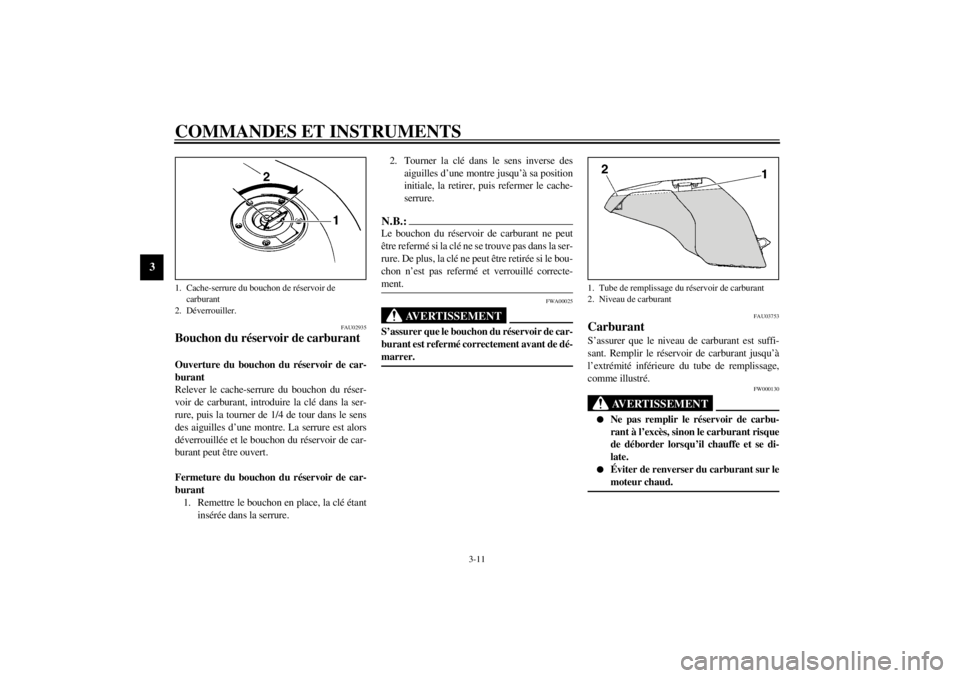

1. Cache-serrure du bouchon de réservoir de
carburant
2. Déverrouiller.
1. Tube de remplissage du réservoir de carburant
2. Niveau de carburant
F_5mt.book Page 11 Monday, July 30, 2001 11:51 AM

COMMANDES ET INSTRUMENTS
3-12
3
FAU00185
ATTENTION:_ Essuyer immédiatement toute coulure de
carburant à l’aide d’un chiffon propre, sec et
doux. En effet, le carburant risque d’abîmer
les surfaces peintes ou les pièces en plastique. _
FAU04255
FCA00104
ATTENTION:_ Utiliser uniquement de l’essence sans plomb.
L’utilisation d’essence avec plomb endom-
magerait gravement certaines pièces du mo-
teur, telles que les soupapes, les segments,
ainsi que le système d’échappement. _
Ce moteur Yamaha fonctionne à l’essence ordi-
naire sans plomb d’un indice d’octane recherche
de 91 ou plus. Si un cognement ou un cliquetis
survient, utiliser une marque d’essence diffé-
rente ou une essence super sans plomb. L’es-
sence sans plomb prolonge la durée de service
des bougies et réduit les frais d’entretien.
FAU02955
Durit de mise à l’air du réservoir de
carburant Avant d’utiliser la moto :

S’assurer que la durit de mise à l’air du ré-
servoir de carburant est branchée correcte-
ment.


S’assurer que la durit n’est ni craquelée ni
autrement endommagée et la remplacer si
nécessaire.


S’assurer que l’extrémité de la durit n’est
pas obstruée et, si nécessaire, nettoyer la
durit. Carburant recommandé :
ESSENCE ORDINAIRE SANS
PLOMB UNIQUEMENT
Capacité du réservoir de carburant :
Quantité totale :
17 l
Quantité de la réserve :
3,5 l
1. Durit de mise à l’air du réservoir de carburantCôté gauche
F_5mt.book Page 12 Monday, July 30, 2001 11:51 AM

COMMANDES ET INSTRUMENTS
3-13
3
FAU02973
Levier du starter “” La mise en marche à froid requiert un mélange
air-carburant plus riche. C’est le starter qui per-
met d’enrichir le mélange.
Déplacer le levier vers
a pour ouvrir le starter.
Déplacer le levier vers
b pour fermer le starter.
FCA00038
ATTENTION:_ Ne pas utiliser le starter plus de 3 minutes,
car l’excès de chaleur produite risquerait de
décolorer le tube d’échappement. De plus,
l’utilisation prolongée du starter provoquera
une postcombustion. Dans ce cas, il faut cou-
per le starter. _
FAU03814
Selles Selle du pilote
Dépose de la selle du piloteRelever les coins arrière de la selle du pilote,
comme illustré, retirer ensuite les vis, puis reti-
rer la selle.

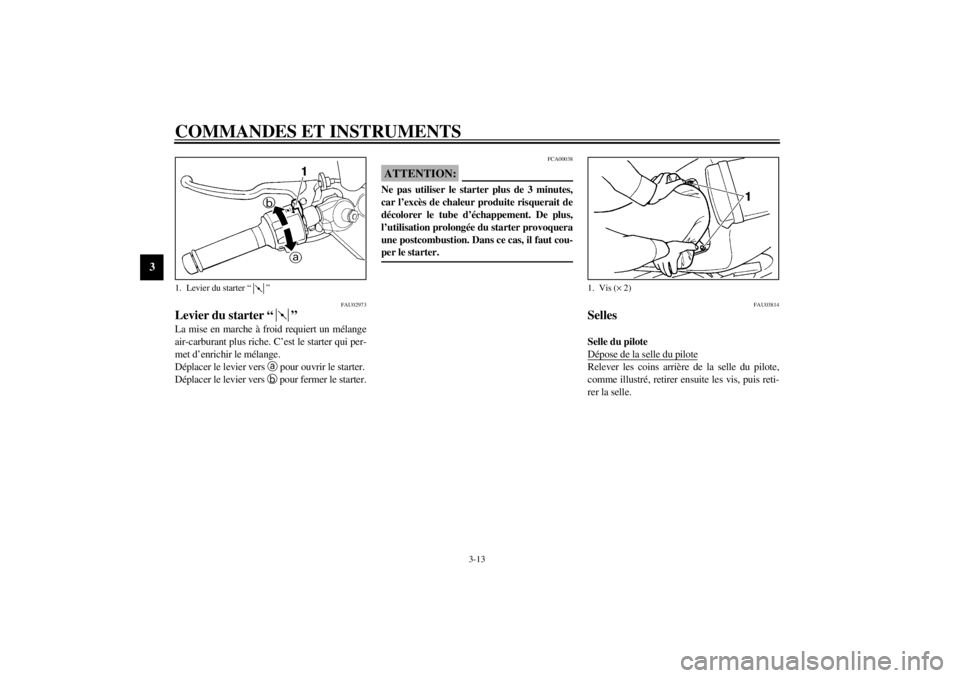

1. Levier du starter “”
1. Vis (× 2)
F_5mt.book Page 13 Monday, July 30, 2001 11:51 AM

COMMANDES ET INSTRUMENTS
3-14
3
Repose de la selle du piloteInsérer la patte de fixation à l’avant de la selle
du pilote dans le support de selle, comme illus-
tré. Placer ensuite la selle du pilote à sa position
d’origine, remettre les vis en place.Selle du passager
Dépose de la selle du passager
1. Introduire la clé dans la serrure de la selle,
puis la tourner dans le sens inverse des
aiguilles d’une montre.
2. Tout en maintenant la clé à cette position,
relever l’avant de la selle du passager et la
tirer vers l’avant.Repose de la selle du passager
1. Insérer la patte de fixation à l’arrière de la
selle du passager dans le support de selle,
puis appuyer à l’avant de la selle afin de la
refermer correctement.
2. Retirer la clé.N.B.:_ S’assurer que les selles sont bien remises en
place avant de démarrer. _

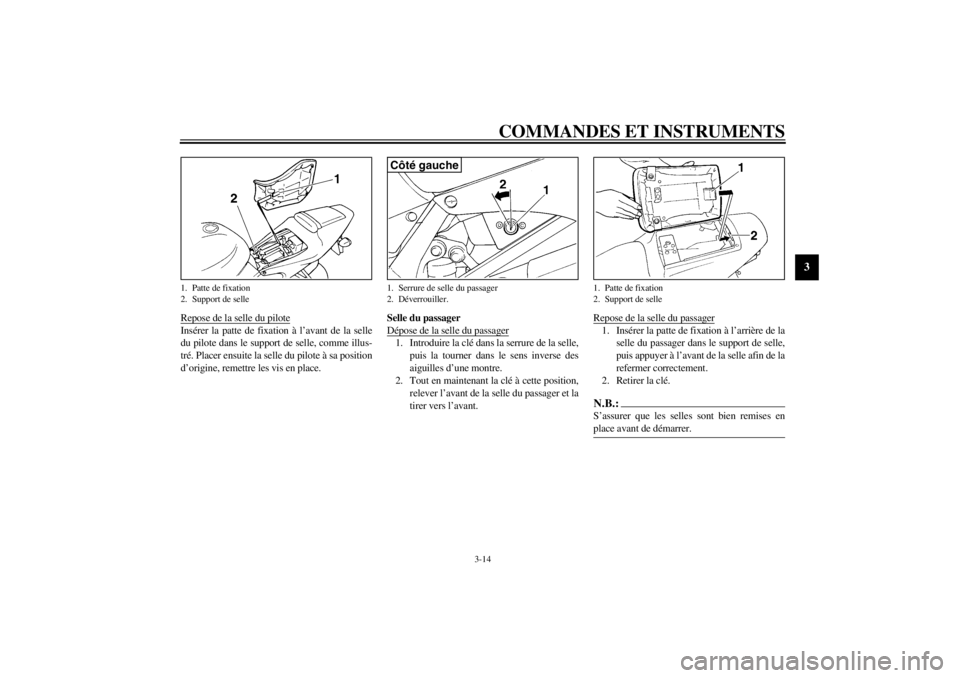

1. Patte de fixation
2. Support de selle
1. Serrure de selle du passager
2. Déverrouiller.Côté gauche
1. Patte de fixation
2. Support de selle
F_5mt.book Page 14 Monday, July 30, 2001 11:51 AM

COMMANDES ET INSTRUMENTS
3-15
3
FAU03159
Accroche-casques Les accroche-casques se trouvent au dos de la
selle du passager.
Fixation d’un casque à un accroche-casque
1. Retirer la selle du passager. (Voir les ex-
plications relatives à sa dépose et à sa mise
en place à la page 3-14.)
2. Accrocher le casque à un accroche-cas-
que, puis refermer correctement la selle du
passager.
FWA00015
AVERTISSEMENT
_ Ne jamais rouler avec un casque accroché à
un accroche-casque, car le casque pourrait
heurter un objet et cela risque de provoquer
la perte de contrôle du véhicule et d’être la
cause d’un accident. _Retrait d’un casque d’un accroche-casque
Déposer la selle du passager, décrocher le cas-
que de l’accroche-casque, puis remettre la selle
en place.
FAU03728
Compartiment de rangement Le compartiment de rangement se trouve sous la
selle du passager. (Voir les explications relati-
ves à la dépose et la mise en place de la selle du
passager à la page 3-14.)
Ce compartiment de rangement est destiné à ac-
cueillir un antivol “U” de Yamaha. (Les antivols
d’autres marques pourraient ne pas y trouver
place.)
FWA00005
AVERTISSEMENT
_

Ne pas dépasser la limite de charge du
compartiment de rangement, qui est de
3 kg.


Ne pas dépasser la charge maximum du
véhicule, qui est de 189 kg.
_
1. Accroche-casques (× 2)F_5mt.book Page 15 Monday, July 30, 2001 11:51 AM
