SPECIFICATIES
8-4
8
Accu
Model GT9B-4
Gloeilampen,
capaciteit 12 V, 8 Ah
Type koplampHalogeen lamp
Gloeilampen voltage, wattage × aantal
Koplamp 12 V, 55 W × 2
Remlicht/achterlicht LED
Richtingaanwijzer 12 V, 10 W × 4
Parkeerlichtgloeilamp 12 V, 5 W × 2
Kentekenverlichting 12 V, 5 W × 1
Instrumentenverlichting LED
Controlelampje vrijstand LED
Controlelampje grootlicht LED
Controlelampje richtingaanwij-
zers LED
Controlelampje brandstofni-
veau LED
Waarschuwingslampje
olieniveau LED
Waarschuwingslampje
koelvloeistoftemperatuur LED
Waarschuwingslampje
motorstoring LEDControlelampje
schakelmoment LED
Controlelampje startblokkering LED
Zekeringen
Hoofdzekering 40 A
Koplampzekering 20 A
Zekering signaleringssysteem 15 A
Zekering radiatorkoelvin 15 A
Zekering ontstekingssysteem 15 A
Zekering elektronisch
brandstofinjectiesysteem 15 A
Zekering richtingaanwijzers,
achterlicht, kentekenverlich-
ting, parkeerlicht en
alarmverlichting 10 A
Zekering kilometerteller,
klok en star tblokkeersysteem
(reservezekering) 10 A
U5SLD0.book Page 4 Wednesday, September 18, 2002 11:03 AM

SPECIFICATIES
8-5
8
DAU04513
Omrekentabel CS-04DAlle specificaties in deze handleiding worden vermeld in
Internationale (SI) en in Metrische eenheden.
Gebruik deze tabel om METRISCHE eenheden om te
rekenen naar AMERIKAANSE eenheden.
Voorbeeld:
METRISCHE
WAARDEOMREKENFACTOR AMERIKAANSE
WAARDE
2 mm× 0,03937 = 0,08 in
Omrekentabel
METRISCH SYSTEEM NAAR AMERIKAANS SYSTEEM
Metrische eenheid OmrekenfactorAmerikaanse
eenheid
Moment, Koppelm·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lbf
in·lbf
ft·lbf
in·lbf
Gewichtkg
g× 2,205× 0,03527lb
oz
Snelheid km/u× 0,6214 mi/u
Afstandkm
m
m
cm
mm× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volume,
Inhoudcc (cm
3)
cc (cm3)
L (liter)
L (liter)
× 0,03527× 0,06102× 0,8799× 0,2199oz (IMP liq.)
cu·in
qt (IMP liq.)
gal (IMP liq.)
Diversenkg/mm
kgf/cm
2
°
C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lbf/in
2)
°
F
U5SLD0.book Page 5 Wednesday, September 18, 2002 11:03 AM

GEBRUIKERSINFORMATIE
9
Identificatienummers ......................................................................... 9-1
Identificatienummer sleutel ............................................................... 9-1
Voertuigidentificatienummer .............................................................. 9-1
Modelinformatiesticker ...................................................................... 9-2
U5SLD0.book Page 1 Wednesday, September 18, 2002 11:03 AM

9-1
9
DAU01039
9-GEBRUIKERSINFORMATIE
DAU02944
Identificatienummers Noteer het sleutelidentificatienummer, het
voertuigidentificatienummer en de mo-
delstickerinformatie in onderstaande ruim-
tes. Deze nummers heeft u nodig om
reserveonderdelen bij een Yamaha dealer
te bestellen of wanneer uw machine is ge-
stolen.
1. IDENTIFICATIENUMMER SLEUTEL:CA-02D2. VOERTUIGIDENTIFICATIE
NUMMER:CA-02D3. MODELINFORMATIESTICKER:CA-01DDAU01041
Identificatienummer sleutel Noteer dit nummer in het daartoe bestemde
vakje en gebruik dit als referentie bij het be-
stellen van een nieuwe sleutel.
DAU01043
Voertuigidentificatienummer Het voertuigidentificatienummer is ingesla-
gen op de balhoofdbuis. Noteer dit nummer
in het daartoe bestemde vakje.OPMERKING:_ Het voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw land
aan te melden voor kentekenregistratie. _
1. Identificatienummer sleutel
2. Codeersleutel (rood bovendeel)
3. Standaardsleutel (× 2, zwart bovendeel)
1. Voertuigidentificatienummer
U5SLD0.book Page 1 Wednesday, September 18, 2002 11:03 AM

GEBRUIKERSINFORMATIE
9-2
9
DAU01804
Modelinformatiesticker De modelinformatiesticker is onder het zadel
bevestigd aan het frame. (Zie pagina 3-20
voor instructies over verwijderen en aan-
brengen van het rijderzadel.) Noteer de in-
formatie op deze sticker in het daartoe
bestemde vakje. Deze informatie is nodig
om reserve-onderdelen te bestellen bij een
Yamaha dealer. 1. Modelinformatiesticker
D_5sl_Consumer.fm Page 2 Thursday, October 17, 2002 2:16 PM

INDEXAAandrijfketting, smeren .......................... 6-33
Accu ...................................................... 6-38
Antidiefstal-alarm ................................... 3-13BBagageriembevestiging ......................... 3-27
Banden .................................................. 6-24
Bougies, controleren ................................6-8
Brandstof ............................................... 3-17
Brandstofverbruik,
tips voor een zuinig ................................5-3CClaxonschakelaar .................................. 3-14
Contactslot/stuurslot ................................3-2
Controlelampje brandstofniveau...............3-4
Controlelampje grootlicht .........................3-5
Controlelampje schakelmoment ...............3-6
Controlelampjes en
waarschuwingslampjes ..........................3-4
Controlelampjes richtingaanwijzers ..........3-4
Controlelampje startblokkering .................3-6
Controlelampje vrijstand...........................3-5
Controlelijst voor gebruik..........................4-1DDimlichtschakelaar ................................. 3-13
Doorbuiging aandrijfketting .................... 6-32
Afstellen ........................................... 6-33
Controleren....................................... 6-32GGasgreep en gaskabel,
controleren en smeren ......................... 6-34
Gaskabel, afstellen van vrije slag........... 6-23
Gereedschapsset .................................... 6-1
Gloeilamp kentekenverlichting,
vervangen ........................................... 6-45
Gloeilamp richtingaanwijzer,
vervangen ........................................... 6-44HHelmbevestiging .................................... 3-21IIdentificatienummers ............................... 9-1
Identificatienummer sleutel ...................... 9-1
Inrijperiode............................................... 5-3KKabels, controleren en smeren .............. 6-34
Klepspeling, afstellen............................. 6-24
Koelvloeistof .......................................... 6-13
Controleren ...................................... 6-13
Verversen ........................................ 6-15
Koplampgloeilamp, vervangen .............. 6-41
Koppelingshendel .................................. 3-15
Koppelingshendel,
vrije slag afstellen ................................ 6-27LLichtsignaalschakelaar .......................... 3-13
Locaties van onderdelen.......................... 2-1
Luchtaanzuigkanaal............................... 6-22
Luchtfilterelement, controleren............... 6-19MModelinformatiesticker ............................. 9-2
Motorolie en oliefilterpatroon.................... 6-9
Multifunctioneel display ............................3-8NNoodstopschakelaar ..............................3-14OOmrekentabel ..........................................8-5
Ondersteunen van de motorfiets ............6-45
Opbergcompartiment .............................3-21PParkeerlichtgloeilamp, vervangen ..........6-43
Parkeren ..................................................5-4
Periodiek smeer- en
onderhoudsschema ...............................6-2RRemblokken, controleren .......................6-30
Rem- en koppelingshendel,
controleren en smeren .........................6-35
Rem- en schakelpedalen,
controleren en smeren .........................6-35
Remhendel ............................................3-16
Remlicht/achterlicht ................................6-44
Remlichtschakelaar, afstellen.................6-29
Rempedaal ............................................3-16
Rempedaalstand, afstellen .....................6-29
Remvloeistofniveau, controleren ............6-31
Remvloeistof, verversen.........................6-32
Richtingaanwijzerschakelaar ..................3-14SSchakelaar voor alarmverlichting ...........3-14
Schakelen van versnellingen....................5-2
Schakelpedaal .......................................3-15
U5SLD0.book Page 1 Wednesday, September 18, 2002 11:03 AM

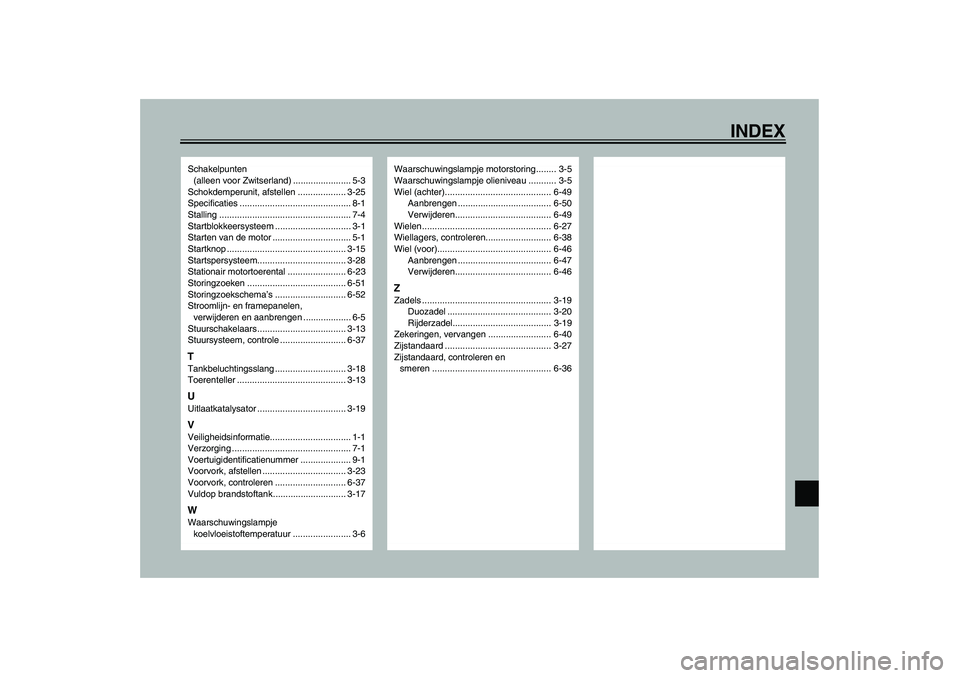

INDEX
Schakelpunten
(alleen voor Zwitserland) ....................... 5-3
Schokdemperunit, afstellen ................... 3-25
Specificaties ............................................ 8-1
Stalling.................................................... 7-4
Startblokkeersysteem .............................. 3-1
Starten van de motor ............................... 5-1
Startknop ............................................... 3-15
Startspersysteem................................... 3-28
Stationair motortoerental ....................... 6-23
Storingzoeken ....................................... 6-51
Storingzoekschema’s ............................ 6-52
Stroomlijn- en framepanelen,
verwijderen en aanbrengen ................... 6-5
Stuurschakelaars................................... 3-13
Stuursysteem, controle .......................... 6-37TTankbeluchtingsslang ............................ 3-18
Toerenteller ........................................... 3-13UUitlaatkatalysator ................................... 3-19VVeiligheidsinformatie................................ 1-1
Verzorging ............................................... 7-1
Voertuigidentificatienummer .................... 9-1
Voorvork, afstellen ................................. 3-23
Voorvork, controleren ............................ 6-37
Vuldop brandstoftank............................. 3-17WWaarschuwingslampje
koelvloeistoftemperatuur ....................... 3-6
Waarschuwingslampje motorstoring........ 3-5
Waarschuwingslampje olieniveau ........... 3-5
Wiel (achter).......................................... 6-49
Aanbrengen ..................................... 6-50
Verwijderen...................................... 6-49
Wielen ................................................... 6-27
Wiellagers, controleren.......................... 6-38
Wiel (voor)............................................. 6-46
Aanbrengen ..................................... 6-47
Verwijderen...................................... 6-46ZZadels ................................................... 3-19
Duozadel ......................................... 3-20
Rijderzadel....................................... 3-19
Zekeringen, vervangen ......................... 6-40
Zijstandaard .......................................... 3-27
Zijstandaard, controleren en
smeren ............................................... 6-36
U5SLD0.book Page 2 Wednesday, September 18, 2002 11:03 AM
