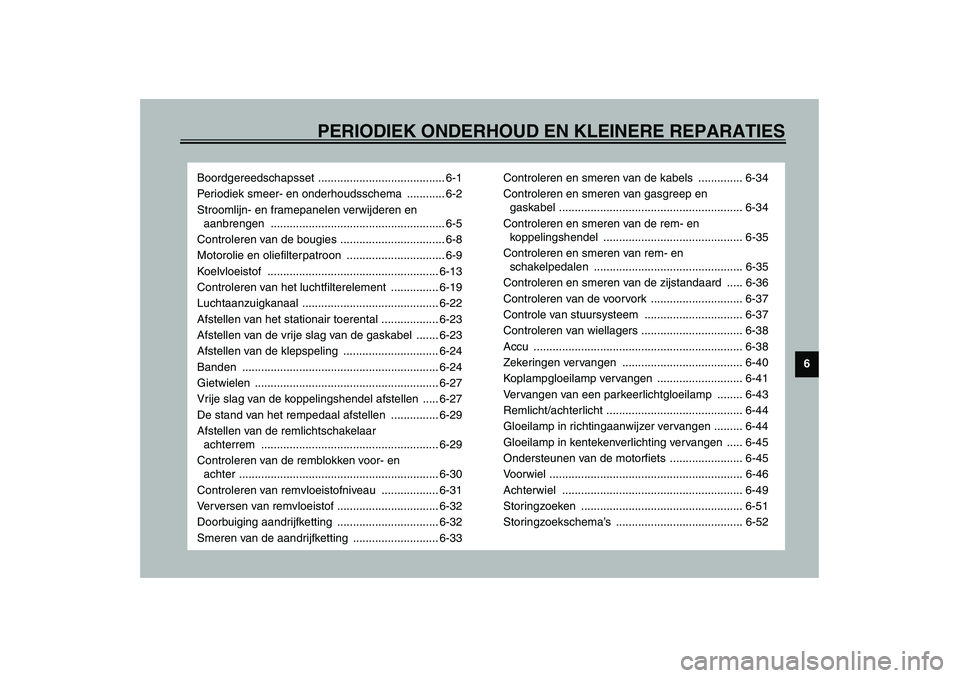

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6
Boordgereedschapsset ........................................ 6-1
Periodiek smeer- en onderhoudsschema ............ 6-2
Stroomlijn- en framepanelen verwijderen en
aanbrengen ....................................................... 6-5
Controleren van de bougies ................................. 6-8
Motorolie en oliefilterpatroon ............................... 6-9
Koelvloeistof ...................................................... 6-13
Controleren van het luchtfilterelement ............... 6-19
Luchtaanzuigkanaal ........................................... 6-22
Afstellen van het stationair toerental .................. 6-23
Afstellen van de vrije slag van de gaskabel ....... 6-23
Afstellen van de klepspeling .............................. 6-24
Banden .............................................................. 6-24
Gietwielen .......................................................... 6-27
Vrije slag van de koppelingshendel afstellen ..... 6-27
De stand van het rempedaal afstellen ............... 6-29
Afstellen van de remlichtschakelaar
achterrem ........................................................ 6-29
Controleren van de remblokken voor- en
achter ............................................................... 6-30
Controleren van remvloeistofniveau .................. 6-31
Verversen van remvloeistof ................................ 6-32
Doorbuiging aandrijfketting ................................ 6-32
Smeren van de aandrijfketting ........................... 6-33Controleren en smeren van de kabels .............. 6-34
Controleren en smeren van gasgreep en
gaskabel .......................................................... 6-34
Controleren en smeren van de rem- en
koppelingshendel ............................................ 6-35
Controleren en smeren van rem- en
schakelpedalen ............................................... 6-35
Controleren en smeren van de zijstandaard ..... 6-36
Controleren van de voorvork ............................. 6-37
Controle van stuursysteem ............................... 6-37
Controleren van wiellagers ................................ 6-38
Accu .................................................................. 6-38
Zekeringen vervangen ...................................... 6-40
Koplampgloeilamp vervangen ........................... 6-41
Vervangen van een parkeerlichtgloeilamp ........ 6-43
Remlicht/achterlicht ........................................... 6-44
Gloeilamp in richtingaanwijzer vervangen ......... 6-44
Gloeilamp in kentekenverlichting vervangen ..... 6-45
Ondersteunen van de motorfiets ....................... 6-45
Voorwiel ............................................................. 6-46
Achterwiel ......................................................... 6-49
Storingzoeken ................................................... 6-51
Storingzoekschema’s ........................................ 6-52
U5SLD0.book Page 1 Wednesday, September 18, 2002 11:03 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-19
6
22. Breng de radiatorvuldop aan, start de
motor, laat een paar minuten stationair
draaien en zet hem dan uit.
23. Verwijder de radiatorvuldop om het
koelvloeistofniveau in de radiator te
controleren. Vul indien nodig zoveel
koelvloeistof bij tot het niveau bovenin
de radiator staat en breng dan de ra-
diatorvuldop aan.
24. Start de motor en controleer dan of er-
gens aan de machine lekkage te zien
is. Vraag in dat geval een Yamaha
dealer het koelsysteem te controleren.
25. Sluit het luchtaanzuigkanaal aan en
zet dan de slangklemschroef vast.
26. Breng het paneel en het stroomlijnpa-
neel aan.
DAU04946*
Controleren van het
luchtfilterelement Het luchtfilterelement moet worden gecon-
troleerd volgens de intervalperioden ver-
meld in het periodieke smeer- en
onderhoudsschema. Reinig het luchtfiltere-
lement vaker als u in zeer stoffige of vochti-
ge gebieden rijdt.
1. Verwijder het motorrijderzadel. (Zie
pagina 3-19 voor instructies over ver-
wijderen en aanbrengen van het be-
stuurderszadel.)2. Verwijder de tankbevestigingsbouten
en licht dan de brandstoftank op.
1. Bout (× 2)
U5SLD0.book Page 19 Wednesday, September 18, 2002 11:03 AM

SPECIFICATIES
8-2
8
Capaciteit van het koelsysteem
(totale hoeveelheid)
2,15 L
LuchtfilterNat type element
Brandstof
Type UITSLUITEND LOODVRIJE
SUPERBENZINE
Inhoud brandstoftank 17 L
Nog overgebleven hoeveelheid
zodra het
waarschuwingslampje
brandstofniveau aan gaat 3,5 L
Elektronische brandstofinjectie
ModelINP-250/4
Bandenmerk NIPPON INJECTOR
Bougies
Bandenmerk/type NGK / CR9EK, CR10EK
Elektrodenafstand 0,6–0,7 mm
Type koppelingVloeistof, meervoudige platen
Overbrenging
Primair reductie-systeem Recht tandwiel
Primaire reductie-verhouding 1,955
Secundair reductie-systeem Kettingaandrijving
Secundaire reductie-
verhouding 3,000
Aantal tanden kettingtandwie-
len (voor/achter) 16/48Type overbrenging Konstante aangrijping,
6 versnellingen
Bediening Linkervoet
Overbreng-verhoudingen
1e 2,846
2e 1,947
3e 1,556
4e 1,333
5e 1,190
6e 1,083
Chassis
Type frame Ruitvormig
Casterhoek 24°
Spoorbreedte 86 mm
Banden
Voor
Type Zonder binnenband
Bandenmaat 120/60 ZR17 M/C (55W)
Bandenmerk/model Michelin / Pilot SPORT N
Dunlop / D208F L
Achter
Type Zonder binnenband
Bandenmaat 180/55 ZR17 M/C (73 W)
Bandenmerk/model Michelin / Pilot SPORT B
Dunlop / D208 L
