CARACTÉRISTIQUES
8-4
8

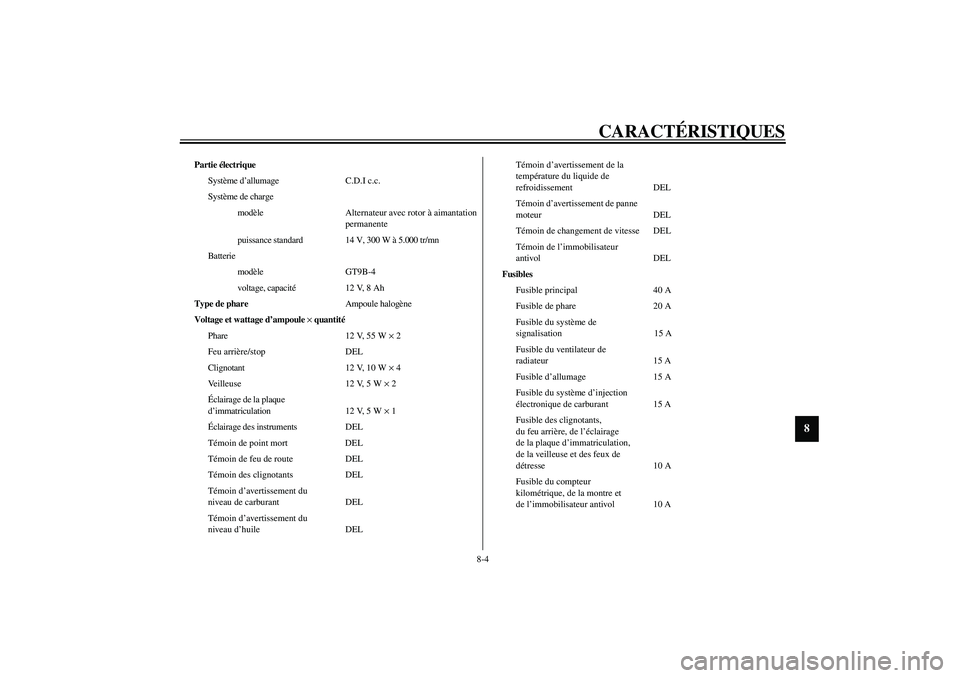

Partie électrique
Système d’allumage C.D.I c.c.
Système de charge
modèle Alternateur avec rotor à aimantation
permanente
puissance standard 14 V, 300 W à 5.000 tr/mn
Batterie
modèle GT9B-4
voltage, capacité12 V, 8 Ah
Type de phareAmpoule halogène
Voltage et wattage d’ampoule ×
quantité
Phare 12 V, 55 W × 2
Feu arrière/stop DEL
Clignotant 12 V, 10 W × 4
Veilleuse 12 V, 5 W × 2
Éclairage de la plaque
d’immatriculation 12 V, 5 W × 1
Éclairage des instruments DEL
Témoin de point mort DEL
Témoin de feu de route DEL
Témoin des clignotants DEL
Témoin d’avertissement du
niveau de carburant DEL
Témoin d’avertissement du
niveau d’huile DELTémoin d’avertissement de la
température du liquide de
refroidissement DEL
Témoin d’avertissement de panne
moteur DEL
Témoin de changement de vitesse DEL
Témoin de l’immobilisateur
antivol DEL
Fusibles
Fusible principal 40 A
Fusible de phare 20 A
Fusible du système de
signalisation 15 A
Fusible du ventilateur de
radiateur 15 A
Fusible d’allumage 15 A
Fusible du système d’injection
électronique de carburant 15 A
Fusible des clignotants,
du feu arrière, de l’éclairage
de la plaque d’immatriculation,
de la veilleuse et des feux de
détresse 10 A
Fusible du compteur
kilométrique, de la montre et
de l’immobilisateur antivol 10 A
U5SLF0.book Page 4 Wednesday, September 18, 2002 1:47 PM

CARACTÉRISTIQUES
8-5
8
FAU04513

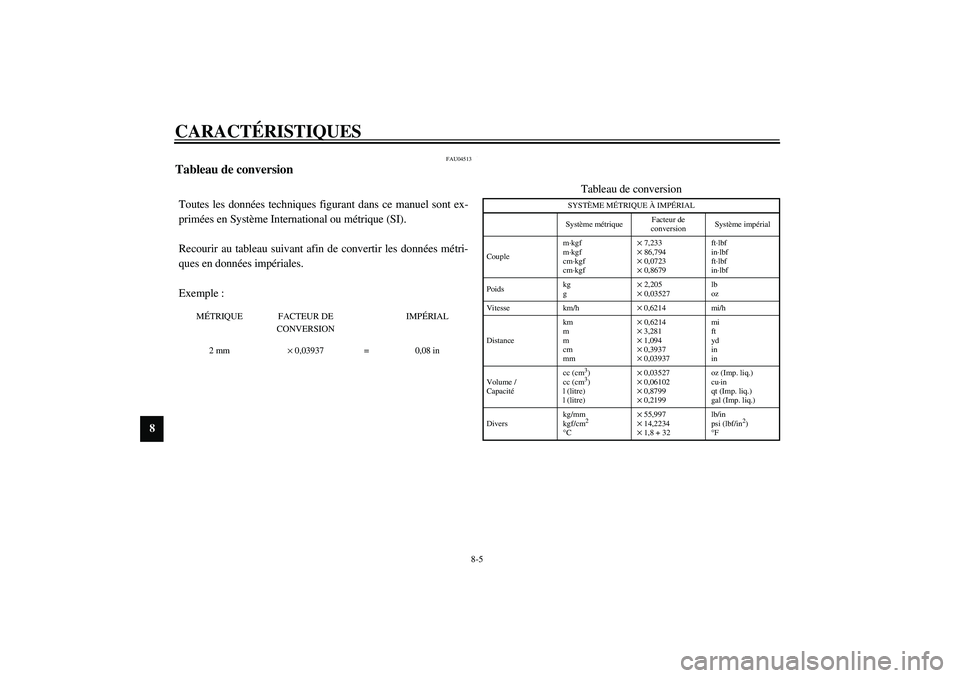

Tableau de conversion CS-04FToutes les données techniques figurant dans ce manuel sont ex-
primées en Système International ou métrique (SI).
Recourir au tableau suivant afin de convertir les données métri-
ques en données impériales.
Exemple :
MÉTRIQUE FACTEUR DE
CONVERSIONIMPÉRIAL
2 mm×
0,03937 = 0,08 in
Tableau de conversion
SYSTÈME MÉTRIQUE À IMPÉRIAL
Système métriqueFacteur de
conversionSystème impérial
Couplem·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lbf
in·lbf
ft·lbf
in·lbf
Poidskg
g× 2,205× 0,03527lb
oz
Vitesse km/h× 0,6214 mi/h
Distancekm
m
m
cm
mm× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volume /
Capacitécc (cm
3)
cc (cm3)
l (litre)
l (litre)
× 0,03527× 0,06102× 0,8799× 0,2199oz (Imp. liq.)
cu·in
qt (Imp. liq.)
gal (Imp. liq.)
Diverskg/mm
kgf/cm
2
°C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lbf/in
2)
°F
U5SLF0.book Page 5 Wednesday, September 18, 2002 1:47 PM

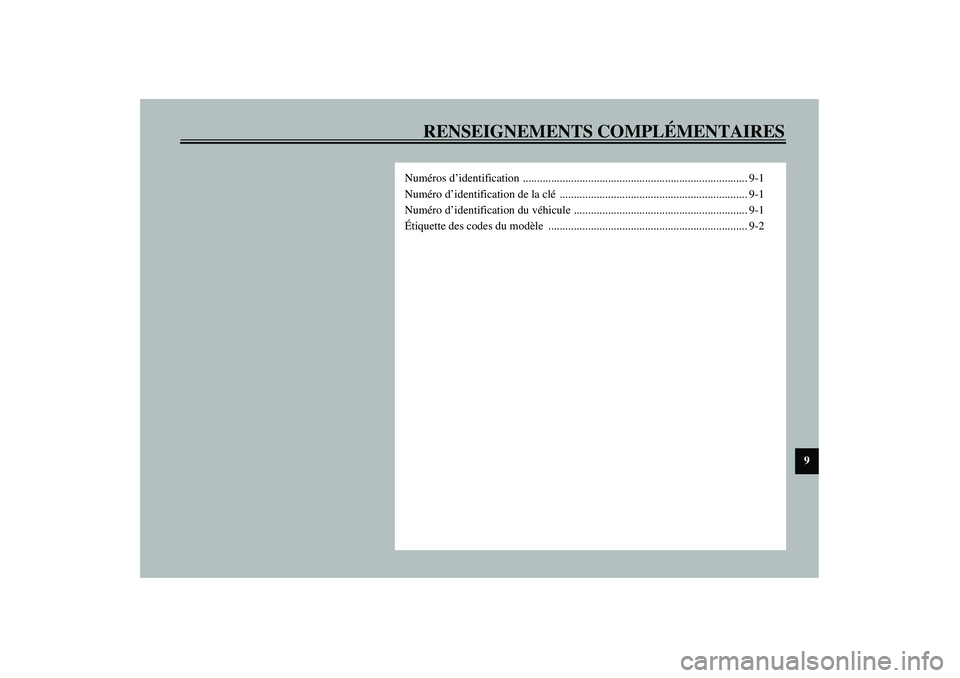

RENSEIGNEMENTS COMPLÉMENTAIRES
9
Numéros d’identification ............................................................................... 9-1
Numéro d’identification de la clé .................................................................. 9-1
Numéro d’identification du véhicule ............................................................. 9-1
Étiquette des codes du modèle ...................................................................... 9-2
U5SLF0.book Page 1 Wednesday, September 18, 2002 1:47 PM

9-1
9
FAU01039

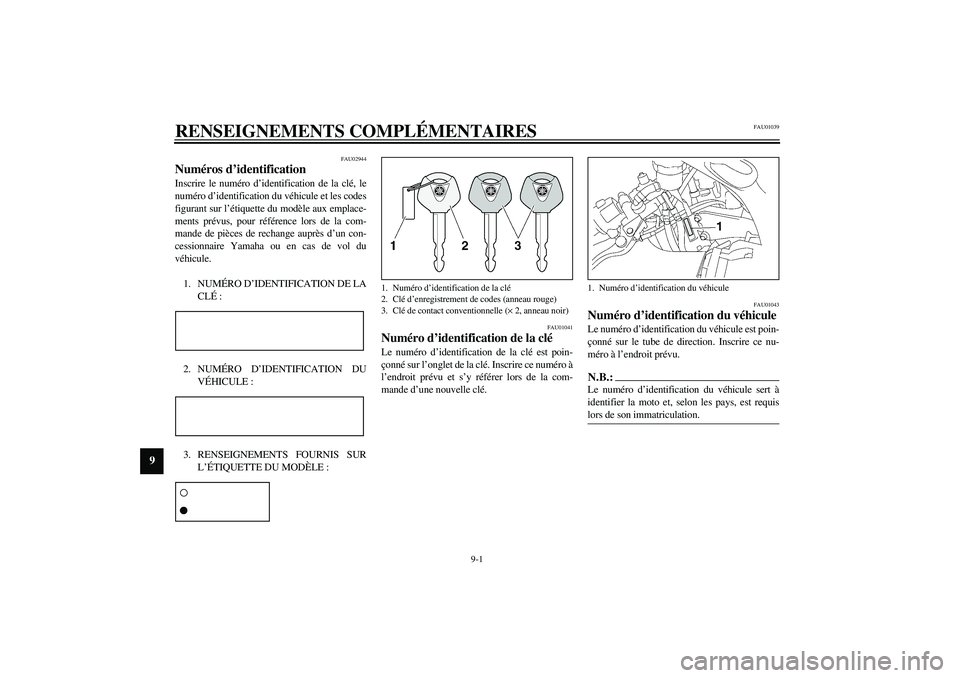

9-RENSEIGNEMENTS COMPLÉMENTAIRES
FAU02944
Numéros d’identification Inscrire le numéro d’identification de la clé, le
numéro d’identification du véhicule et les codes
figurant sur l’étiquette du modèle aux emplace-
ments prévus, pour référence lors de la com-
mande de pièces de rechange auprès d’un con-
cessionnaire Yamaha ou en cas de vol du
véhicule.
1. NUMÉRO D’IDENTIFICATION DE LA
CLÉ :CA-02F2. NUMÉRO D’IDENTIFICATION DU
VÉHICULE :CA-02F3. RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :CA-01FFAU01041
Numéro d’identification de la clé Le numéro d’identification de la clé est poin-
çonné sur l’onglet de la clé. Inscrire ce numéro à
l’endroit prévu et s’y référer lors de la com-
mande d’une nouvelle clé.
FAU01043
Numéro d’identification du véhicule Le numéro d’identification du véhicule est poin-
çonné sur le tube de direction. Inscrire ce nu-
méro à l’endroit prévu.N.B.:_ Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est requis
lors de son immatriculation. _
1. Numéro d’identification de la clé
2. Clé d’enregistrement de codes (anneau rouge)
3. Clé de contact conventionnelle (× 2, anneau noir)
1. Numéro d’identification du véhicule
U5SLF0.book Page 1 Wednesday, September 18, 2002 1:47 PM

RENSEIGNEMENTS COMPLÉMENTAIRES
9-2
9
FAU01804
Étiquette des codes du modèle L’étiquette du modèle est collée sur le cadre,
sous la selle du pilote. (Voir les explications re-
latives à la dépose et la mise en place de la selle
du pilote à la page 3-20.) Inscrire les renseigne-
ments repris sur cette étiquette dans l’espace
prévu à cet effet. Ces renseignements seront né-
cessaires lors de la commande de pièces de re-
change auprès d’un concessionnaire Yamaha. 1. Étiquette des codes du modèle
F_5sl_Consumer.fm Page 2 Thursday, October 17, 2002 3:29 PM

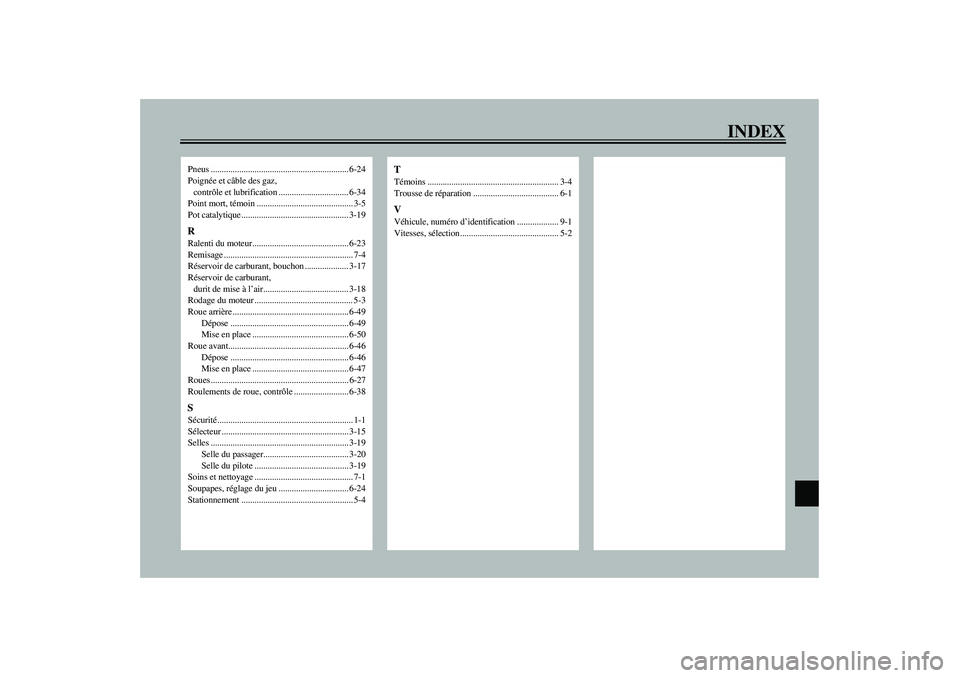

INDEXAAccroche-casques ........................................... 3-21
Alarme antivol ................................................ 3-13
Amortisseur, réglage....................................... 3-25
Ampoule d’éclairage de plaque
d’immatriculation, remplacement................ 6-45
Ampoule de clignotant, remplacement .......... 6-44
Ampoule de phare, remplacement.................. 6-41
Ampoule de veilleuse, remplacement ............ 6-43
Appel de phare, contacteur ............................. 3-13
Avertisseur, contacteur ................................... 3-14BBagages, supports de sangle de fixation ........ 3-27
Batterie ............................................................ 6-38
Béquille latérale .............................................. 3-27
Béquille latérale, contrôle et lubrification ...... 6-36
Bougies, contrôle .............................................. 6-8CCâble des gaz, réglage du jeu ......................... 6-23
Câbles, contrôle et lubrification ..................... 6-34
Caches et carénages, dépose et repose ............. 6-5
Calage de la moto ........................................... 6-45
Caractéristiques................................................. 8-1
Carburant ........................................................ 3-17
Carburant, économies ....................................... 5-3
Carburant, témoin du niveau ............................ 3-4
Chaîne de transmission ................................... 6-32
Contrôle de la tension ............................... 6-32
Réglage de la tension................................ 6-33
Chaîne de transmission, lubrification ............. 6-33
Changement de vitesse (Suisse uniquement) ... 5-3
Changement de vitesse, témoin ........................ 3-6
Clé de contact, numéro d’identification ........... 9-1
Clignotants, contacteur ................................... 3-14
Clignotants, témoins ......................................... 3-4
Combinés de contacteurs ............................... 3-13
Compartiment de rangement .......................... 3-21
Compte-tours .................................................. 3-13
Conduit d’air................................................... 6-22
Contacteur à clé/antivol.................................... 3-2
Contrôles avant utilisation................................ 4-1
Conversion des unités ...................................... 8-5
Coupe-circuit d’allumage, système................ 3-28
Coupe-circuit du moteur ................................ 3-14DDémarrage du moteur....................................... 5-1
Démarreur, contacteur .................................... 3-15
Dépannages .................................................... 6-51
Description ....................................................... 2-1
Direction, contrôle .......................................... 6-37EÉcran multifonctionnel ..................................... 3-8
Embrayage, levier........................................... 3-15
Embrayage, réglage de la garde du levier ...... 6-27
Entretiens et graissages périodiques ................ 6-2
Étiquette des codes du modèle ......................... 9-2FFeu arrière/stop ............................................... 6-44
Feu de route, témoin ......................................... 3-5
Feu stop, réglage du contacteur...................... 6-29
Feux de détresse, contacteur .......................... 3-14
Filtre à air, contrôle de l’élément ................... 6-19
Fourche, contrôle ............................................ 6-37
Fourche, réglage .............................................. 3-23
Frein, levier ..................................................... 3-16
Frein, pédale .................................................... 3-16
Frein, réglage de position de la pédale ........... 6-29
Fusibles, remplacement .................................. 6-40HHuile moteur et cartouche du filtre ................... 6-9
Huile moteur, témoin du niveau ....................... 3-5IImmobilisateur antivol ...................................... 3-1
Immobilisateur antivol, témoin......................... 3-6
Inverseur feu de route/feu de croisement ....... 3-13LLeviers de frein et d’embrayage,
contrôle et lubrification ................................ 6-35
Liquide de frein, changement ......................... 6-32
Liquide de frein, contrôle du niveau............... 6-31
Liquide de refroidissement ............................. 6-13
Changement .............................................. 6-15
Contrôle..................................................... 6-13
Liquide de refroidissement,
témoin de température .................................... 3-6NNuméros d’identification .................................. 9-1PPanne du moteur, témoin .................................. 3-5
Pannes, diagnostics ......................................... 6-52
Pédale de frein et sélecteur,
contrôle et lubrification ................................ 6-35
Plaquettes de frein, contrôle............................ 6-30
U5SLF0.book Page 1 Wednesday, September 18, 2002 1:47 PM

INDEX
Pneus ............................................................... 6-24
Poignée et câble des gaz,
contrôle et lubrification ................................ 6-34
Point mort, témoin ............................................ 3-5
Pot catalytique ................................................. 3-19RRalenti du moteur............................................ 6-23
Remisage ........................................................... 7-4
Réservoir de carburant, bouchon .................... 3-17
Réservoir de carburant,
durit de mise à l’air....................................... 3-18
Rodage du moteur ............................................. 5-3
Roue arrière ..................................................... 6-49
Dépose ...................................................... 6-49
Mise en place ............................................ 6-50
Roue avant....................................................... 6-46
Dépose ...................................................... 6-46
Mise en place ............................................ 6-47
Roues ............................................................... 6-27
Roulements de roue, contrôle ......................... 6-38SSécurité.............................................................. 1-1
Sélecteur .......................................................... 3-15
Selles ............................................................... 3-19
Selle du passager....................................... 3-20
Selle du pilote ........................................... 3-19
Soins et nettoyage ............................................. 7-1
Soupapes, réglage du jeu ................................ 6-24
Stationnement ................................................... 5-4
TTémoins ............................................................ 3-4
Trousse de réparation ....................................... 6-1VVéhicule, numéro d’identification ................... 9-1
Vitesses, sélection............................................. 5-2
U5SLF0.book Page 2 Wednesday, September 18, 2002 1:47 PM

Shiro.fm Page 1 Thursday, June 7, 2001 11:38 AM

Shiro.fm Page 1 Thursday, June 7, 2001 11:38 AM

IMPRIMÉ SUR PAPIER RECYCLÉ
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2002.10-1.3×1 CR
(F)5SL-28199-F0
YZF-R6
MANUEL DU PROPRIÉTAIRE
