ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-24
6
FAU00637

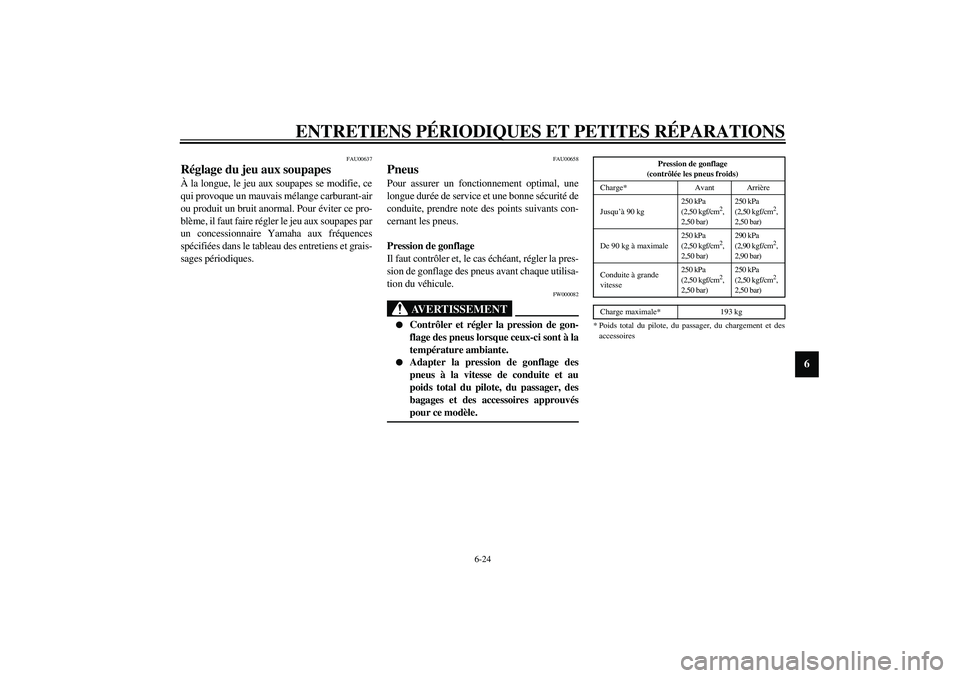

Réglage du jeu aux soupapes À la longue, le jeu aux soupapes se modifie, ce
qui provoque un mauvais mélange carburant-air
ou produit un bruit anormal. Pour éviter ce pro-
blème, il faut faire régler le jeu aux soupapes par
un concessionnaire Yamaha aux fréquences
spécifiées dans le tableau des entretiens et grais-
sages périodiques.
FAU00658
Pneus Pour assurer un fonctionnement optimal, une
longue durée de service et une bonne sécurité de
conduite, prendre note des points suivants con-
cernant les pneus.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la pres-
sion de gonflage des pneus avant chaque utilisa-
tion du véhicule.
FW000082
AVERTISSEMENT
_

Contrôler et régler la pression de gon-
flage des pneus lorsque ceux-ci sont à la
température ambiante.


Adapter la pression de gonflage des
pneus à la vitesse de conduite et au
poids total du pilote, du passager, des
bagages et des accessoires approuvés
pour ce modèle.
_
CE-01F
CE-07F
Pression de gonflage
(contrôlée les pneus froids)
Charge* Avant Arrière
Jusqu’à 90 kg250 kPa
(2,50 kgf/cm
2,
2,50 bar)250 kPa
(2,50 kgf/cm
2,
2,50 bar)
De 90 kg à maximale250 kPa
(2,50 kgf/cm
2,
2,50 bar)290 kPa
(2,90 kgf/cm
2,
2,90 bar)
Conduite à grande
vitesse250 kPa
(2,50 kgf/cm
2,
2,50 bar)250 kPa
(2,50 kgf/cm
2,
2,50 bar)
Charge maximale* 193 kg
* Poids total du pilote, du passager, du chargement et des
accessoires
U5SLF0.book Page 24 Wednesday, September 18, 2002 1:47 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-25
6
FWA00012
AVERTISSEMENT
_ Toute charge influe énormément sur la ma-
niabilité, la puissance de freinage, le rende-
ment ainsi que la sécurité de conduite de la
moto. Il importe donc de respecter les consi-
gnes de sécurité qui suivent.

NE JAMAIS SURCHARGER LA
MOTO ! Une surcharge risque d’abî-
mer les pneus, de faire perdre le con-
trôle et d’être à l’origine d’un accident
grave. S’assurer que le poids total du pi-
lote, passager, des bagages et accessoi-
res ne dépasse pas la limite de charge de
ce véhicule.


Ne pas transporter d’objet mal fixé qui
pourrait se détacher.


Attacher soigneusement les bagages les
plus lourds près du centre de la moto et
répartir le poids également de chaque
côté.


Régler la suspension et la pression de
gonflage des pneus en fonction de la
charge.


Contrôler l’état des pneus et la pression
de gonflage avant chaque départ.
_
Contrôle des pneus
Contrôler les pneus avant chaque départ. Si la
bande de roulement centrale a atteint la limite
spécifiée, si un clou ou des éclats de verre sont
incrustés dans le pneu ou si son flanc est cra-
quelé, faire remplacer immédiatement le pneu
par un concessionnaire Yamaha.CE-08FN.B.:_ La limite de profondeur des sculptures peut va-
rier selon les législations nationales. Il faut tou-
jours se conformer à la législation du pays dans
lequel on utilise le véhicule. _1. Flanc de pneu
a. Profondeur de sculpture de pneuProfondeur minimale de
sculpture de pneu
(avant et arrière)1,6 mm
U5SLF0.book Page 25 Wednesday, September 18, 2002 1:47 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-26
6
FW000079
AVERTISSEMENT
_

Faire remplacer par un concessionnaire
Yamaha tout pneu usé à l’excès. La con-
duite avec des pneus usés compromet la
stabilité de la moto et est en outre illé-
gale.


Le remplacement des pièces se rappor-
tant aux freins et aux roues doit être
confié à un concessionnaire Yamaha,
car celui-ci possède les connaissances et
l’expérience nécessaires à ces travaux.
_

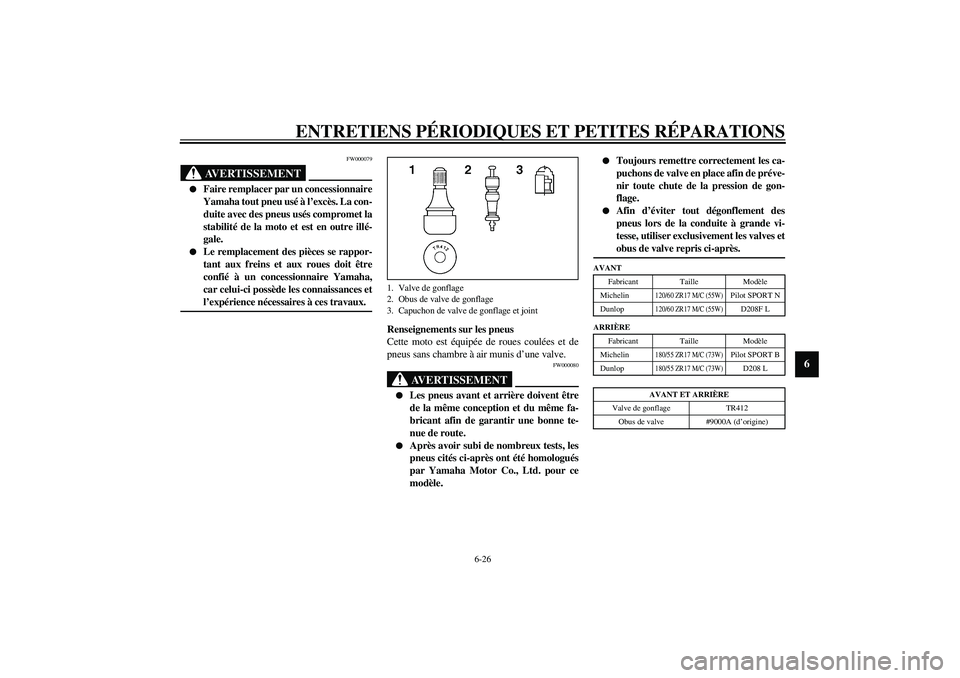

Renseignements sur les pneus
Cette moto est équipée de roues coulées et de
pneus sans chambre à air munis d’une valve.
FW000080
AVERTISSEMENT
_

Les pneus avant et arrière doivent être
de la même conception et du même fa-
bricant afin de garantir une bonne te-
nue de route.


Après avoir subi de nombreux tests, les
pneus cités ci-après ont été homologués
par Yamaha Motor Co., Ltd. pour ce
modèle.


Toujours remettre correctement les ca-
puchons de valve en place afin de préve-
nir toute chute de la pression de gon-
flage.


Afin d’éviter tout dégonflement des
pneus lors de la conduite à grande vi-
tesse, utiliser exclusivement les valves et
obus de valve repris ci-après.
_CE-10F
CE-14F
1. Valve de gonflage
2. Obus de valve de gonflage
3. Capuchon de valve de gonflage et joint
AVANT
Fabricant Taille Modèle
Michelin
120/60 ZR17 M/C (55W)
Pilot SPORT N
Dunlop
120/60 ZR17 M/C (55W)
D208F L
ARRIÈRE
Fabricant Taille Modèle
Michelin
180/55 ZR17 M/C (73W)
Pilot SPORT B
Dunlop
180/55 ZR17 M/C (73W)
D208 L
AVANT ET ARRIÈRE
Valve de gonflage TR412
Obus de valve #9000A (d’origine)
U5SLF0.book Page 26 Wednesday, September 18, 2002 1:47 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-27
6
FAU00684
AVERTISSEMENT
_ Cette moto est équipée de pneus pour con-
duite à très grande vitesse. Afin de tirer le
meilleur profit de ces pneus, il convient de
respecter les consignes qui suivent.

Remplacer les pneus exclusivement par
des pneus de type spécifié. D’autres
pneus risquent d’éclater lors de la con-
duite à très grande vitesse.


Avant d’être légèrement usés, des pneus
neufs peuvent adhérer relativement
mal à certains revêtements de route. Il
ne faut donc pas rouler à très grande vi-
tesse pendant les premiers 100 km
après le remplacement d’un pneu.


Faire “chauffer” les pneus avant de
rouler à grande vitesse.


Toujours adapter la pression de gon-
flage aux conditions de conduite.
_
FAU03773
Roues coulées Pour assurer un fonctionnement optimal, une
longue durée de service et une bonne sécurité de
conduite, prendre note des points suivants con-
cernant les roues.

Avant chaque démarrage, il faut s’assurer
que les jantes de roue ne sont pas craque-
lées, qu’elles n’ont pas de saut et ne sont
pas voilées. Si une roue est endommagée
de quelque façon, la faire remplacer par un
concessionnaire Yamaha. Ne jamais tenter
une quelconque réparation sur une roue. Il
faut remplacer toute roue déformée ou cra-
quelée.


Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés ou
remis en place après démontage. Une roue
mal équilibrée se traduit par un mauvais
rendement, une mauvaise tenue de route et
réduit la durée de service du pneu.


Après avoir remplacé un pneu, éviter de
faire de la vitesse jusqu’à ce que le pneu
soit “rodé” et ait acquis toutes ses caracté-
ristiques.
FAU01356
Réglage de la garde du levier
d’embrayage La garde du levier d’embrayage doit être de 10 à
15 mm, comme illustré. Contrôler régulière-
ment la garde du levier d’embrayage et, si né-
cessaire, la régler comme suit.
Pour augmenter la garde du levier d’embrayage,
tourner la vis de réglage au levier d’embrayage
dans le sens
a. Pour la réduire, tourner la vis de
réglage dans le sens
b.1. Vis de réglage de la garde du levier d’embrayage
c. Garde du levier d’embrayage
U5SLF0.book Page 27 Wednesday, September 18, 2002 1:47 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-28
6

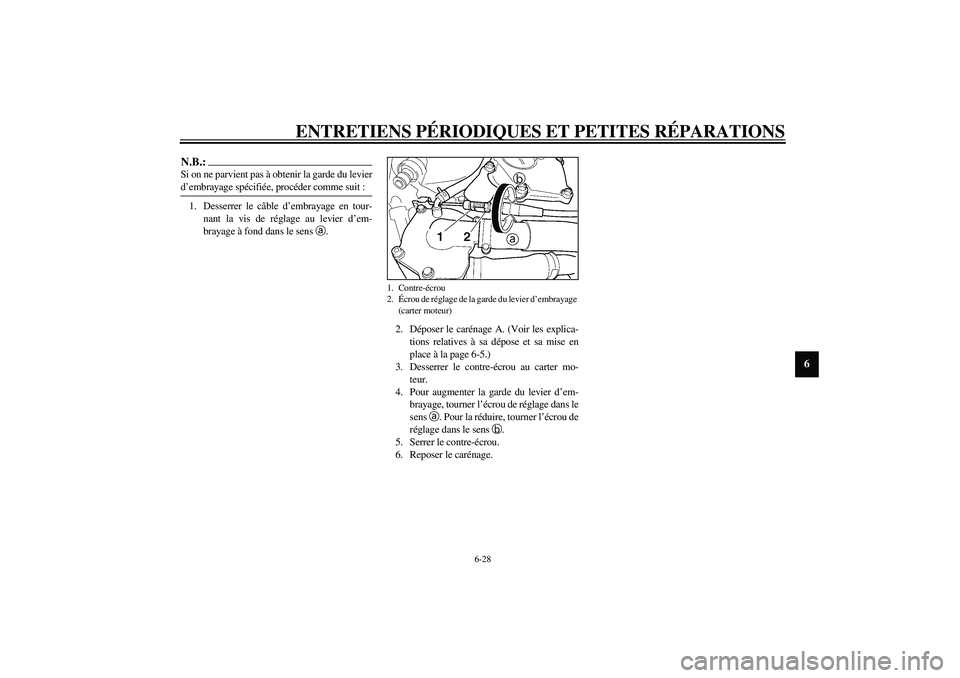

N.B.:_ Si on ne parvient pas à obtenir la garde du levier
d’embrayage spécifiée, procéder comme suit : _1. Desserrer le câble d’embrayage en tour-
nant la vis de réglage au levier d’em-
brayage à fond dans le sens
a.
2. Déposer le carénage A. (Voir les explica-
tions relatives à sa dépose et sa mise en
place à la page 6-5.)
3. Desserrer le contre-écrou au carter mo-
teur.
4. Pour augmenter la garde du levier d’em-
brayage, tourner l’écrou de réglage dans le
sens
a. Pour la réduire, tourner l’écrou de
réglage dans le sens
b.
5. Serrer le contre-écrou.
6. Reposer le carénage.
1. Contre-écrou
2.Écrou de réglage de la garde du levier d’embrayage
(carter moteur)
U5SLF0.book Page 28 Wednesday, September 18, 2002 1:47 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-29
6
FAU01357

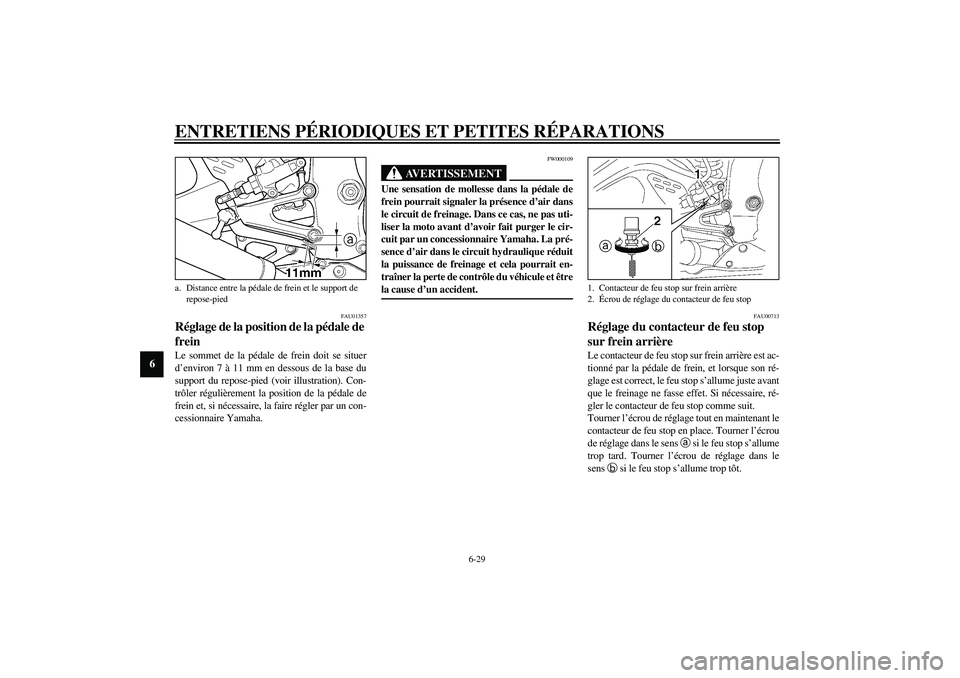

Réglage de la position de la pédale de
frein Le sommet de la pédale de frein doit se situer
d’environ 7 à 11 mm en dessous de la base du
support du repose-pied (voir illustration). Con-
trôler régulièrement la position de la pédale de
frein et, si nécessaire, la faire régler par un con-
cessionnaire Yamaha.
FW000109
AVERTISSEMENT
_ Une sensation de mollesse dans la pédale de
frein pourrait signaler la présence d’air dans
le circuit de freinage. Dans ce cas, ne pas uti-
liser la moto avant d’avoir fait purger le cir-
cuit par un concessionnaire Yamaha. La pré-
sence d’air dans le circuit hydraulique réduit
la puissance de freinage et cela pourrait en-
traîner la perte de contrôle du véhicule et être
la cause d’un accident. _
FAU00713
Réglage du contacteur de feu stop
sur frein arrière Le contacteur de feu stop sur frein arrière est ac-
tionné par la pédale de frein, et lorsque son ré-
glage est correct, le feu stop s’allume juste avant
que le freinage ne fasse effet. Si nécessaire, ré-
gler le contacteur de feu stop comme suit.
Tourner l’écrou de réglage tout en maintenant le
contacteur de feu stop en place. Tourner l’écrou
de réglage dans le sens
a si le feu stop s’allume
trop tard. Tourner l’écrou de réglage dans le
sens
b si le feu stop s’allume trop tôt.
a. Distance entre la pédale de frein et le support de
repose-pied
1. Contacteur de feu stop sur frein arrière
2.Écrou de réglage du contacteur de feu stop
U5SLF0.book Page 29 Wednesday, September 18, 2002 1:47 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-30
6
FAU00721

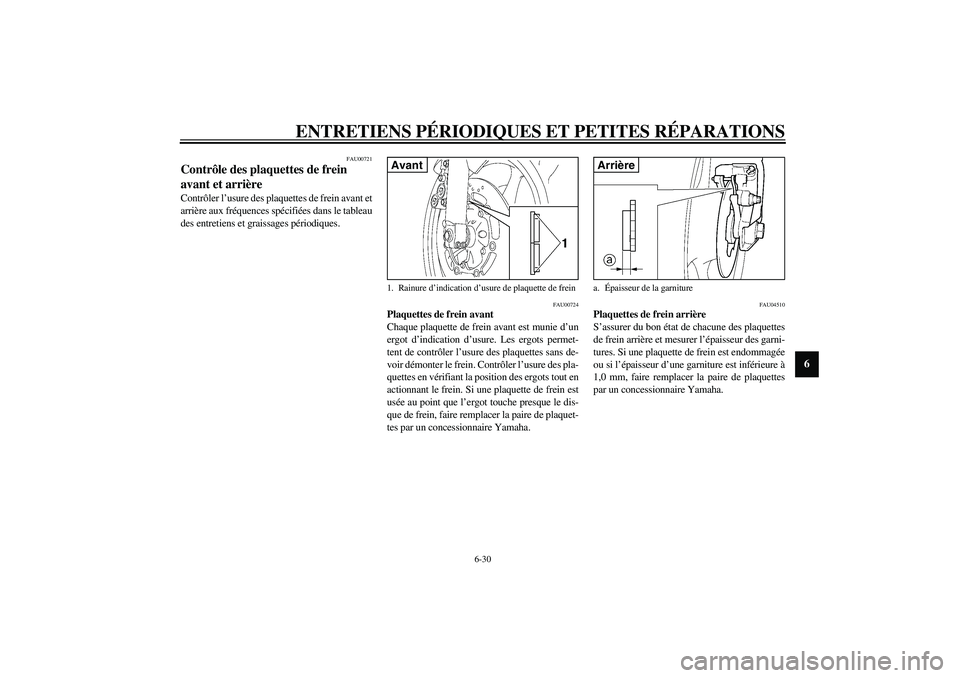

Contrôle des plaquettes de frein
avant et arrière Contrôler l’usure des plaquettes de frein avant et
arrière aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques.
FAU00724
Plaquettes de frein avant
Chaque plaquette de frein avant est munie d’un
ergot d’indication d’usure. Les ergots permet-
tent de contrôler l’usure des plaquettes sans de-
voir démonter le frein. Contrôler l’usure des pla-
quettes en vérifiant la position des ergots tout en
actionnant le frein. Si une plaquette de frein est
usée au point que l’ergot touche presque le dis-
que de frein, faire remplacer la paire de plaquet-
tes par un concessionnaire Yamaha.
FAU04510
Plaquettes de frein arrière
S’assurer du bon état de chacune des plaquettes
de frein arrière et mesurer l’épaisseur des garni-
tures. Si une plaquette de frein est endommagée
ou si l’épaisseur d’une garniture est inférieure à
1,0 mm, faire remplacer la paire de plaquettes
par un concessionnaire Yamaha.
1. Rainure d’indication d’usure de plaquette de freinAvant
a.Épaisseur de la garnitureArrière
U5SLF0.book Page 30 Wednesday, September 18, 2002 1:47 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-31
6
FAU04856

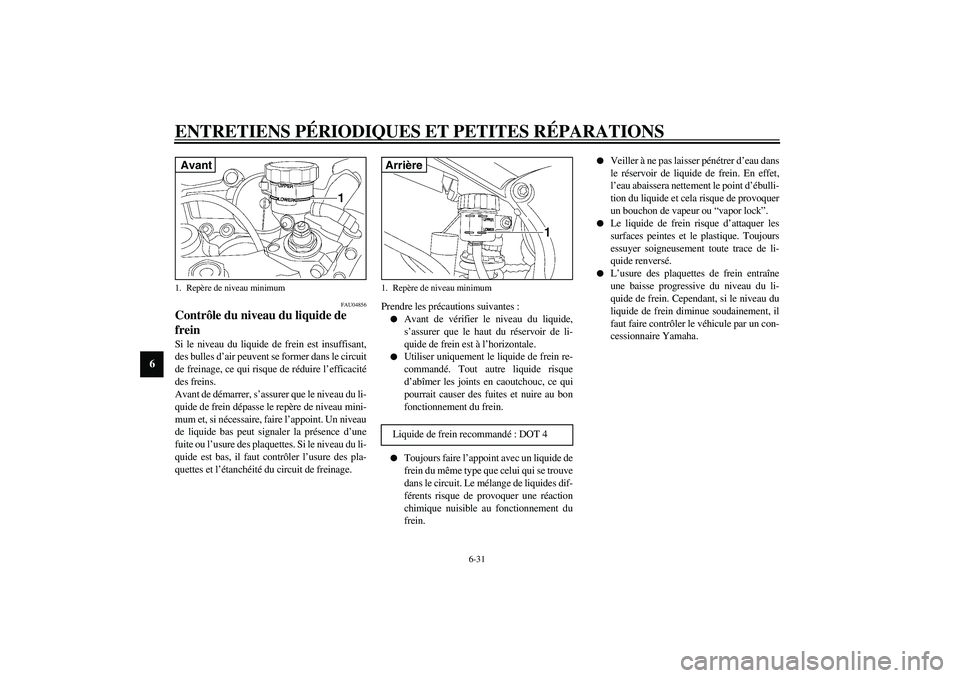

Contrôle du niveau du liquide de
frein Si le niveau du liquide de frein est insuffisant,
des bulles d’air peuvent se former dans le circuit
de freinage, ce qui risque de réduire l’efficacité
des freins.
Avant de démarrer, s’assurer que le niveau du li-
quide de frein dépasse le repère de niveau mini-
mum et, si nécessaire, faire l’appoint. Un niveau
de liquide bas peut signaler la présence d’une
fuite ou l’usure des plaquettes. Si le niveau du li-
quide est bas, il faut contrôler l’usure des pla-
quettes et l’étanchéité du circuit de freinage.Prendre les précautions suivantes :


Avant de vérifier le niveau du liquide,
s’assurer que le haut du réservoir de li-
quide de frein est à l’horizontale.


Utiliser uniquement le liquide de frein re-
commandé. Tout autre liquide risque
d’abîmer les joints en caoutchouc, ce qui
pourrait causer des fuites et nuire au bon
fonctionnement du frein.


Toujours faire l’appoint avec un liquide de
frein du même type que celui qui se trouve
dans le circuit. Le mélange de liquides dif-
férents risque de provoquer une réaction
chimique nuisible au fonctionnement du
frein.


Veiller à ne pas laisser pénétrer d’eau dans
le réservoir de liquide de frein. En effet,
l’eau abaissera nettement le point d’ébulli-
tion du liquide et cela risque de provoquer
un bouchon de vapeur ou “vapor lock”.


Le liquide de frein risque d’attaquer les
surfaces peintes et le plastique. Toujours
essuyer soigneusement toute trace de li-
quide renversé.


L’usure des plaquettes de frein entraîne
une baisse progressive du niveau du li-
quide de frein. Cependant, si le niveau du
liquide de frein diminue soudainement, il
faut faire contrôler le véhicule par un con-
cessionnaire Yamaha.
1. Repère de niveau minimumAvant
1. Repère de niveau minimum
Liquide de frein recommandé : DOT 4Arrière
U5SLF0.book Page 31 Wednesday, September 18, 2002 1:47 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-32
6
FAU03976
Changement du liquide de frein Faire changer le liquide de frein par un conces-
sionnaire Yamaha aux fréquences spécifiées
dans le N.B. figurant après le tableau des entre-
tiens et graissages périodiques. Il convient éga-
lement de faire remplacer les bagues d’étan-
chéité de maître-cylindre et d’étrier, ainsi que
les durits de frein aux fréquences indiquées ci-
dessous ou chaque fois qu’elles sont endomma-
gées ou qu’elles fuient.

Bagues d’étanchéité : remplacer tous les
deux ans.


Durits de frein : remplacer tous les quatre
ans.
FAU00744

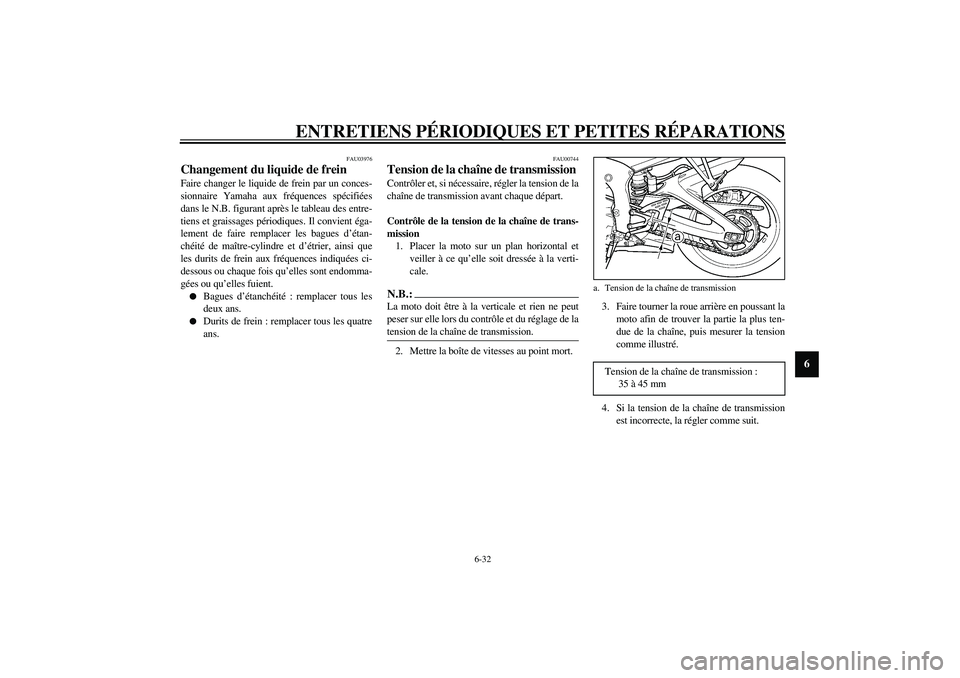

Tension de la chaîne de transmission Contrôler et, si nécessaire, régler la tension de la
chaîne de transmission avant chaque départ.
Contrôle de la tension de la chaîne de trans-
mission
1. Placer la moto sur un plan horizontal et
veiller à ce qu’elle soit dressée à la verti-
cale.N.B.:_ La moto doit être à la verticale et rien ne peut
peser sur elle lors du contrôle et du réglage de la
tension de la chaîne de transmission. _2. Mettre la boîte de vitesses au point mort.3. Faire tourner la roue arrière en poussant la
moto afin de trouver la partie la plus ten-
due de la chaîne, puis mesurer la tension
comme illustré.
4. Si la tension de la chaîne de transmission
est incorrecte, la régler comme suit.
a. Tension de la chaîne de transmissionTension de la chaîne de transmission :
35 à 45 mm
U5SLF0.book Page 32 Wednesday, September 18, 2002 1:47 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-33
6
FAU03608

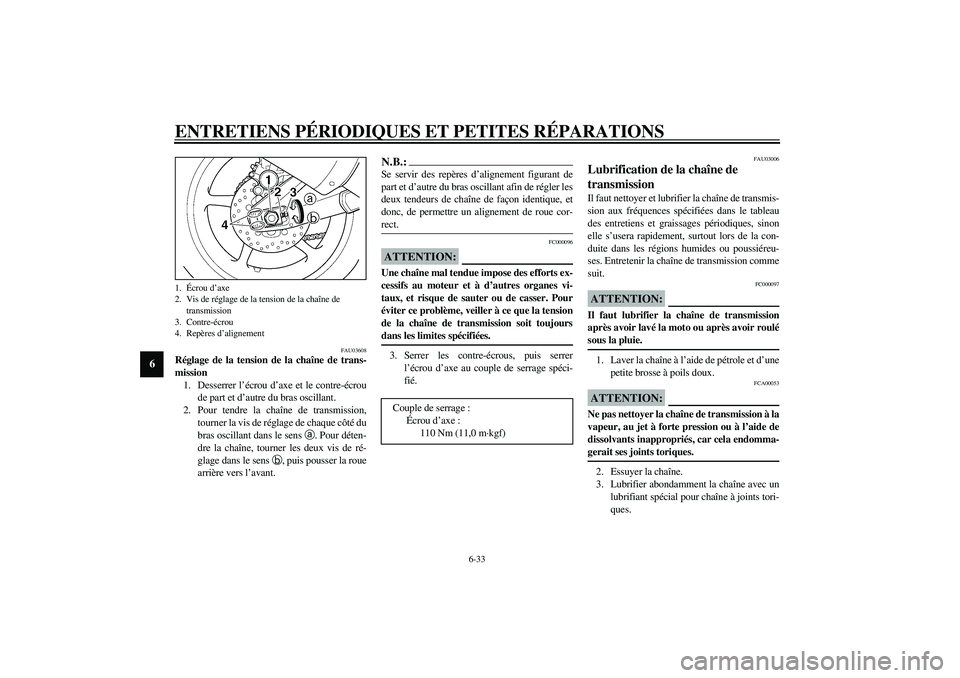

Réglage de la tension de la chaîne de trans-
mission
1. Desserrer l’écrou d’axe et le contre-écrou
de part et d’autre du bras oscillant.
2. Pour tendre la chaîne de transmission,
tourner la vis de réglage de chaque côté du
bras oscillant dans le sens
a. Pour déten-
dre la chaîne, tourner les deux vis de ré-
glage dans le sens
b, puis pousser la roue
arrière vers l’avant.
N.B.:_ Se servir des repères d’alignement figurant de
part et d’autre du bras oscillant afin de régler les
deux tendeurs de chaîne de façon identique, et
donc, de permettre un alignement de roue cor-
rect. _
FC000096
ATTENTION:_ Une chaîne mal tendue impose des efforts ex-
cessifs au moteur et à d’autres organes vi-
taux, et risque de sauter ou de casser. Pour
éviter ce problème, veiller à ce que la tension
de la chaîne de transmission soit toujours
dans les limites spécifiées. _3. Serrer les contre-écrous, puis serrer
l’écrou d’axe au couple de serrage spéci-
fié.
FAU03006
Lubrification de la chaîne de
transmission Il faut nettoyer et lubrifier la chaîne de transmis-
sion aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques, sinon
elle s’usera rapidement, surtout lors de la con-
duite dans les régions humides ou poussiéreu-
ses. Entretenir la chaîne de transmission comme
suit.
FC000097
ATTENTION:_ Il faut lubrifier la chaîne de transmission
après avoir lavé la moto ou après avoir roulé
sous la pluie. _1. Laver la chaîne à l’aide de pétrole et d’une
petite brosse à poils doux.
FCA00053
ATTENTION:_ Ne pas nettoyer la chaîne de transmission à la
vapeur, au jet à forte pression ou à l’aide de
dissolvants inappropriés, car cela endomma-
gerait ses joints toriques. _2. Essuyer la chaîne.
3. Lubrifier abondamment la chaîne avec un
lubrifiant spécial pour chaîne à joints tori-
ques.
1.Écrou d’axe
2. Vis de réglage de la tension de la chaîne de
transmission
3. Contre-écrou
4. Repères d’alignement
Couple de serrage :
Écrou d’axe :
110 Nm (11,0 m·kgf)
U5SLF0.book Page 33 Wednesday, September 18, 2002 1:47 PM
