INFORMAZIONI DI SICUREZZA
1-4
1

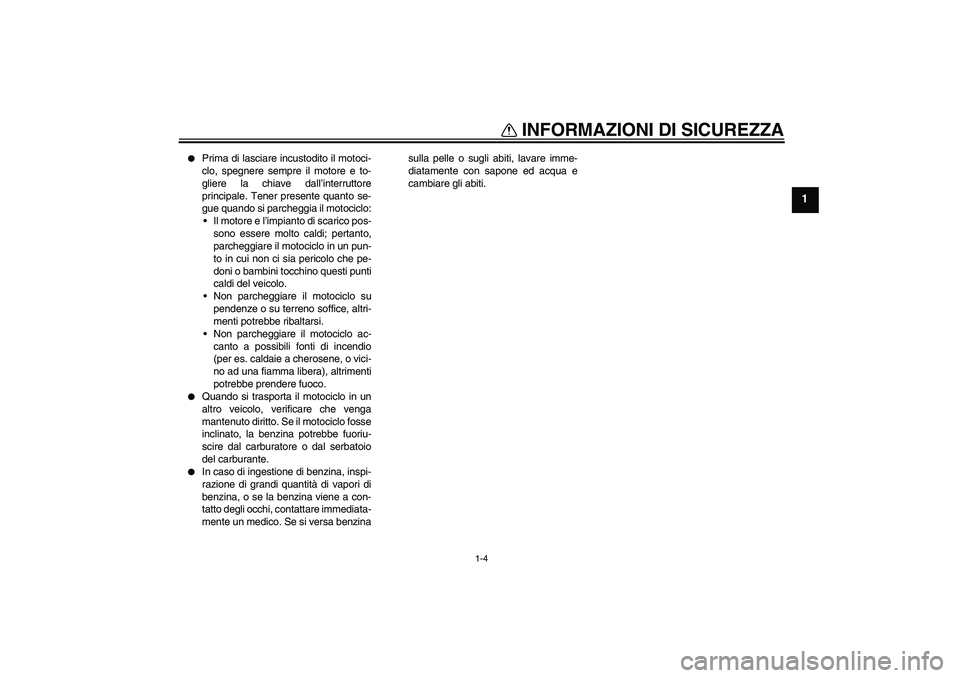

Prima di lasciare incustodito il motoci-
clo, spegnere sempre il motore e to-
gliere la chiave dall’interruttore
principale. Tener presente quanto se-
gue quando si parcheggia il motociclo:
Il motore e l’impianto di scarico pos-
sono essere molto caldi; pertanto,
parcheggiare il motociclo in un pun-
to in cui non ci sia pericolo che pe-
doni o bambini tocchino questi punti
caldi del veicolo.
Non parcheggiare il motociclo su
pendenze o su terreno soffice, altri-
menti potrebbe ribaltarsi.
Non parcheggiare il motociclo ac-
canto a possibili fonti di incendio
(per es. caldaie a cherosene, o vici-
no ad una fiamma libera), altrimenti
potrebbe prendere fuoco.


Quando si trasporta il motociclo in un
altro veicolo, verificare che venga
mantenuto diritto. Se il motociclo fosse
inclinato, la benzina potrebbe fuoriu-
scire dal carburatore o dal serbatoio
del carburante.


In caso di ingestione di benzina, inspi-
razione di grandi quantità di vapori di
benzina, o se la benzina viene a con-
tatto degli occhi, contattare immediata-
mente un medico. Se si versa benzinasulla pelle o sugli abiti, lavare imme-
diatamente con sapone ed acqua e
cambiare gli abiti.
5SLH1.book Page 4 Tuesday, August 5, 2003 4:23 PM

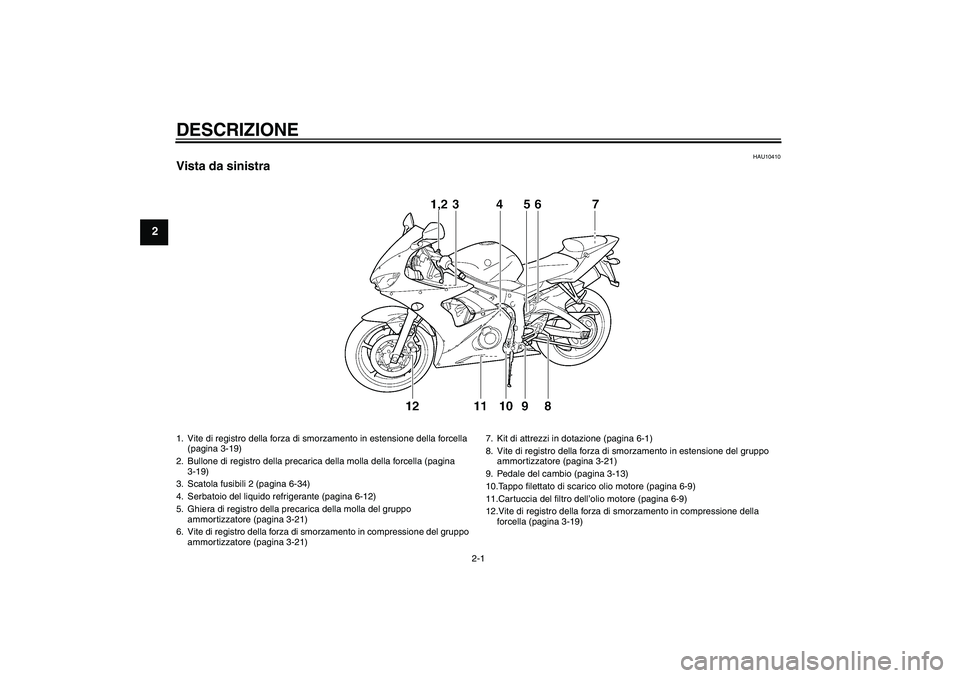

DESCRIZIONE
2-1
2
HAU10410
Vista da sinistra1. Vite di registro della forza di smorzamento in estensione della forcella
(pagina 3-19)
2. Bullone di registro della precarica della molla della forcella (pagina
3-19)
3. Scatola fusibili 2 (pagina 6-34)
4. Serbatoio del liquido refrigerante (pagina 6-12)
5. Ghiera di registro della precarica della molla del gruppo
ammortizzatore (pagina 3-21)
6. Vite di registro della forza di smorzamento in compressione del gruppo
ammortizzatore (pagina 3-21)7. Kit di attrezzi in dotazione (pagina 6-1)
8. Vite di registro della forza di smorzamento in estensione del gruppo
ammortizzatore (pagina 3-21)
9. Pedale del cambio (pagina 3-13)
10.Tappo filettato di scarico olio motore (pagina 6-9)
11.Cartuccia del filtro dell’olio motore (pagina 6-9)
12.Vite di registro della forza di smorzamento in compressione della
forcella (pagina 3-19)5SLH1.book Page 1 Tuesday, August 5, 2003 4:23 PM

DESCRIZIONE
2-2
2
HAU10420

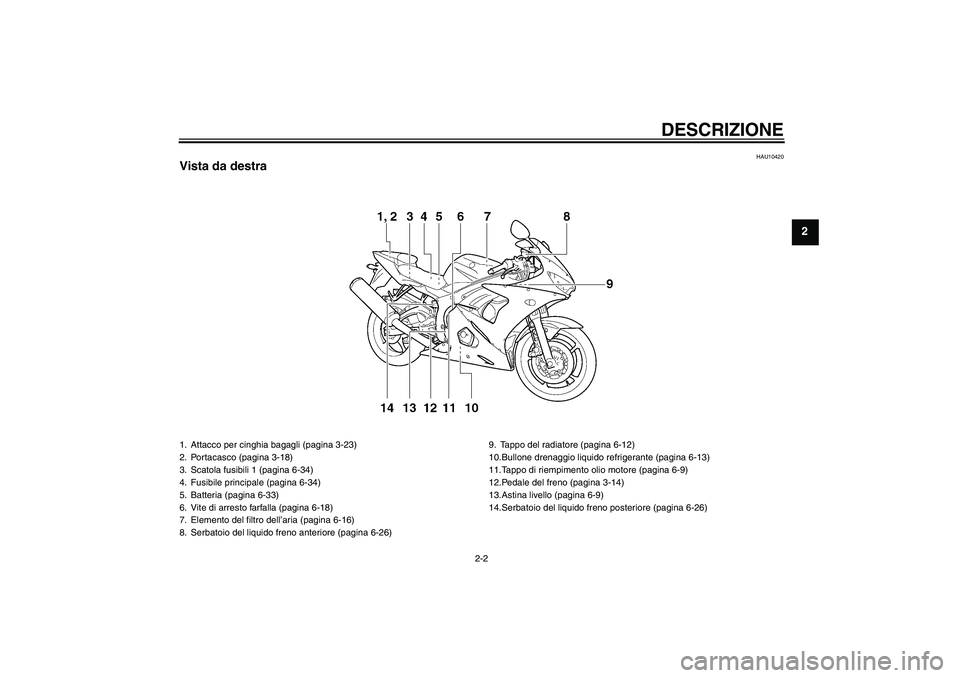

Vista da destra1. Attacco per cinghia bagagli (pagina 3-23)
2. Portacasco (pagina 3-18)
3. Scatola fusibili 1 (pagina 6-34)
4. Fusibile principale (pagina 6-34)
5. Batteria (pagina 6-33)
6. Vite di arresto farfalla (pagina 6-18)
7. Elemento del filtro dell’aria (pagina 6-16)
8. Serbatoio del liquido freno anteriore (pagina 6-26)9. Tappo del radiatore (pagina 6-12)
10.Bullone drenaggio liquido refrigerante (pagina 6-13)
11.Tappo di riempimento olio motore (pagina 6-9)
12.Pedale del freno (pagina 3-14)
13.Astina livello (pagina 6-9)
14.Serbatoio del liquido freno posteriore (pagina 6-26)
5SLH1.book Page 2 Tuesday, August 5, 2003 4:23 PM

DESCRIZIONE
2-3
2
HAU10430

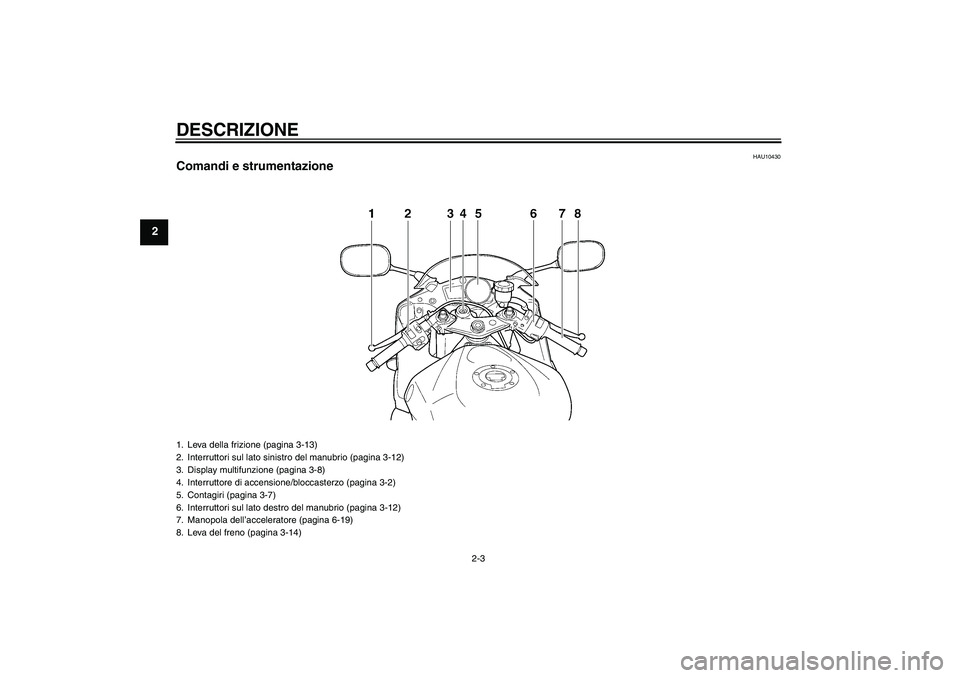

Comandi e strumentazione1. Leva della frizione (pagina 3-13)
2. Interruttori sul lato sinistro del manubrio (pagina 3-12)
3. Display multifunzione (pagina 3-8)
4. Interruttore di accensione/bloccasterzo (pagina 3-2)
5. Contagiri (pagina 3-7)
6. Interruttori sul lato destro del manubrio (pagina 3-12)
7. Manopola dell’acceleratore (pagina 6-19)
8. Leva del freno (pagina 3-14)5SLH1.book Page 3 Tuesday, August 5, 2003 4:23 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-1
3
HAU10971

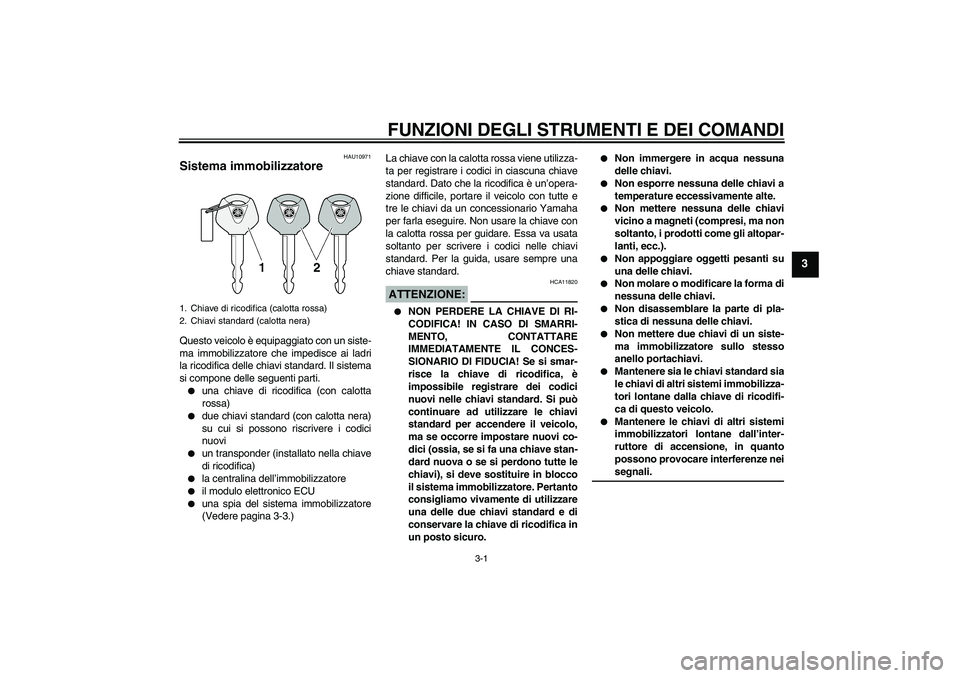

Sistema immobilizzatore Questo veicolo è equipaggiato con un siste-
ma immobilizzatore che impedisce ai ladri
la ricodifica delle chiavi standard. Il sistema
si compone delle seguenti parti.

una chiave di ricodifica (con calotta
rossa)


due chiavi standard (con calotta nera)
su cui si possono riscrivere i codici
nuovi


un transponder (installato nella chiave
di ricodifica)


la centralina dell’immobilizzatore


il modulo elettronico ECU


una spia del sistema immobilizzatore
(Vedere pagina 3-3.)La chiave con la calotta rossa viene utilizza-
ta per registrare i codici in ciascuna chiave
standard. Dato che la ricodifica è un’opera-
zione difficile, portare il veicolo con tutte e
tre le chiavi da un concessionario Yamaha
per farla eseguire. Non usare la chiave con
la calotta rossa per guidare. Essa va usata
soltanto per scrivere i codici nelle chiavi
standard. Per la guida, usare sempre una
chiave standard.
ATTENZIONE:
HCA11820


NON PERDERE LA CHIAVE DI RI-
CODIFICA! IN CASO DI SMARRI-
MENTO, CONTATTARE
IMMEDIATAMENTE IL CONCES-
SIONARIO DI FIDUCIA! Se si smar-
risce la chiave di ricodifica, è
impossibile registrare dei codici
nuovi nelle chiavi standard. Si può
continuare ad utilizzare le chiavi
standard per accendere il veicolo,
ma se occorre impostare nuovi co-
dici (ossia, se si fa una chiave stan-
dard nuova o se si perdono tutte le
chiavi), si deve sostituire in blocco
il sistema immobilizzatore. Pertanto
consigliamo vivamente di utilizzare
una delle due chiavi standard e di
conservare la chiave di ricodifica in
un posto sicuro.


Non immergere in acqua nessuna
delle chiavi.


Non esporre nessuna delle chiavi a
temperature eccessivamente alte.


Non mettere nessuna delle chiavi
vicino a magneti (compresi, ma non
soltanto, i prodotti come gli altopar-
lanti, ecc.).


Non appoggiare oggetti pesanti su
una delle chiavi.


Non molare o modificare la forma di
nessuna delle chiavi.


Non disassemblare la parte di pla-
stica di nessuna delle chiavi.


Non mettere due chiavi di un siste-
ma immobilizzatore sullo stesso
anello portachiavi.


Mantenere sia le chiavi standard sia
le chiavi di altri sistemi immobilizza-
tori lontane dalla chiave di ricodifi-
ca di questo veicolo.


Mantenere le chiavi di altri sistemi
immobilizzatori lontane dall’inter-
ruttore di accensione, in quanto
possono provocare interferenze neisegnali.
1. Chiave di ricodifica (calotta rossa)
2. Chiavi standard (calotta nera)
5SLH1.book Page 1 Tuesday, August 5, 2003 4:23 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-2
3
HAU10471

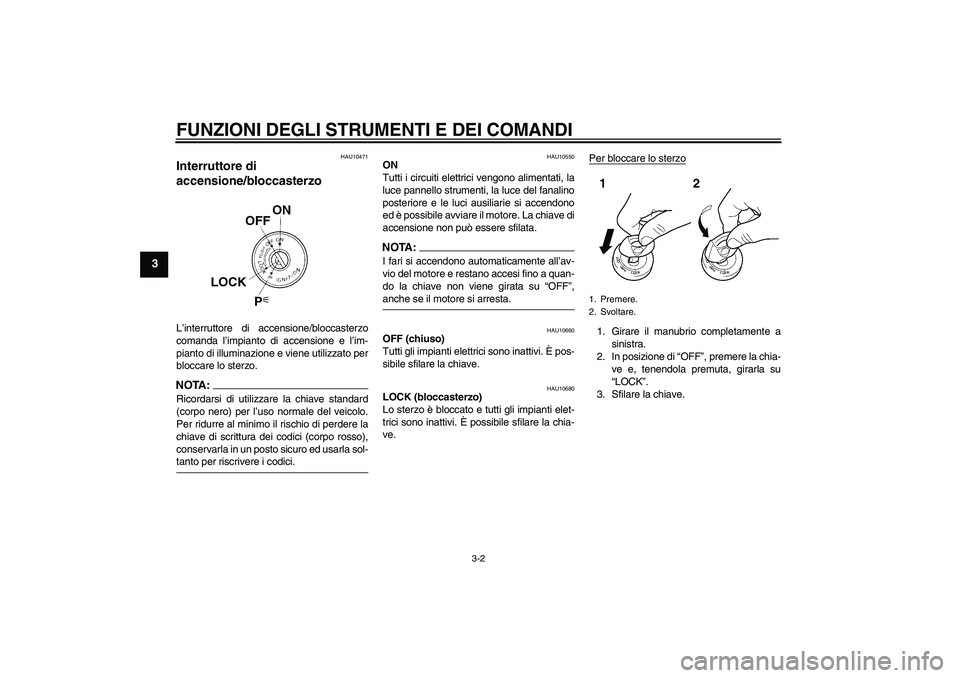

Interruttore di
accensione/bloccasterzo L’interruttore di accensione/bloccasterzo
comanda l’impianto di accensione e l’im-
pianto di illuminazione e viene utilizzato per
bloccare lo sterzo.NOTA :
Ricordarsi di utilizzare la chiave standard
(corpo nero) per l’uso normale del veicolo.
Per ridurre al minimo il rischio di perdere la
chiave di scrittura dei codici (corpo rosso),
conservarla in un posto sicuro ed usarla sol-tanto per riscrivere i codici.
HAU10550
ON
Tutti i circuiti elettrici vengono alimentati, la
luce pannello strumenti, la luce del fanalino
posteriore e le luci ausiliarie si accendono
ed è possibile avviare il motore. La chiave di
accensione non può essere sfilata.NOTA:I fari si accendono automaticamente all’av-
vio del motore e restano accesi fino a quan-
do la chiave non viene girata su “OFF”,anche se il motore si arresta.
HAU10660
OFF (chiuso)
Tutti gli impianti elettrici sono inattivi. È pos-
sibile sfilare la chiave.
HAU10680
LOCK (bloccasterzo)
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi. È possibile sfilare la chia-
ve.Per bloccare lo sterzo
1. Girare il manubrio completamente a
sinistra.
2. In posizione di “OFF”, premere la chia-
ve e, tenendola premuta, girarla su
“LOCK”.
3. Sfilare la chiave.1. Premere.
2. Svoltare.
5SLH1.book Page 2 Tuesday, August 5, 2003 4:23 PM

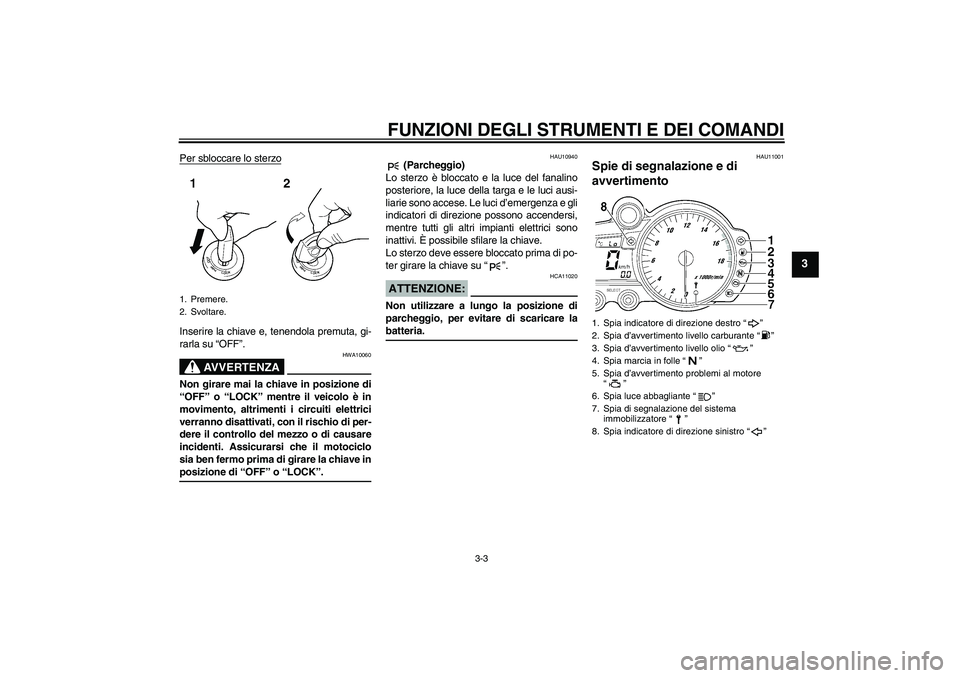

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-3
3
Per sbloccare lo sterzoInserire la chiave e, tenendola premuta, gi-
rarla su “OFF”.
AVVERTENZA
HWA10060
Non girare mai la chiave in posizione di
“OFF” o “LOCK” mentre il veicolo è in
movimento, altrimenti i circuiti elettrici
verranno disattivati, con il rischio di per-
dere il controllo del mezzo o di causare
incidenti. Assicurarsi che il motociclo
sia ben fermo prima di girare la chiave inposizione di “OFF” o “LOCK”.
HAU10940
(Parcheggio)
Lo sterzo è bloccato e la luce del fanalino
posteriore, la luce della targa e le luci ausi-
liarie sono accese. Le luci d’emergenza e gli
indicatori di direzione possono accendersi,
mentre tutti gli altri impianti elettrici sono
inattivi. È possibile sfilare la chiave.
Lo sterzo deve essere bloccato prima di po-
ter girare la chiave su “”.
ATTENZIONE:
HCA11020
Non utilizzare a lungo la posizione di
parcheggio, per evitare di scaricare labatteria.
HAU11001
Spie di segnalazione e di
avvertimento
1. Premere.
2. Svoltare.
1. Spia indicatore di direzione destro “”
2. Spia d’avvertimento livello carburante “”
3. Spia d’avvertimento livello olio “”
4. Spia marcia in folle “”
5. Spia d’avvertimento problemi al motore
“”
6. Spia luce abbagliante “”
7. Spia di segnalazione del sistema
immobilizzatore “”
8. Spia indicatore di direzione sinistro “”
5SLH1.book Page 3 Tuesday, August 5, 2003 4:23 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-4
3
HAU11030

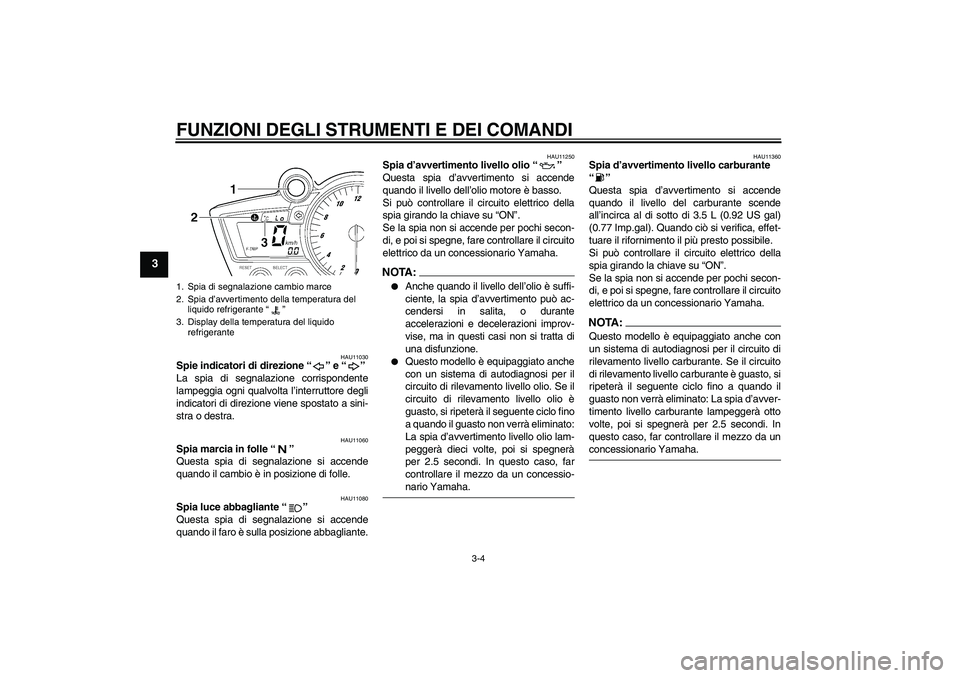

Spie indicatori di direzione “” e “”
La spia di segnalazione corrispondente
lampeggia ogni qualvolta l’interruttore degli
indicatori di direzione viene spostato a sini-
stra o destra.
HAU11060
Spia marcia in folle “”
Questa spia di segnalazione si accende
quando il cambio è in posizione di folle.
HAU11080
Spia luce abbagliante “”
Questa spia di segnalazione si accende
quando il faro è sulla posizione abbagliante.
HAU11250
Spia d’avvertimento livello olio “”
Questa spia d’avvertimento si accende
quando il livello dell’olio motore è basso.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”.
Se la spia non si accende per pochi secon-
di, e poi si spegne, fare controllare il circuito
elettrico da un concessionario Yamaha.NOTA :

Anche quando il livello dell’olio è suffi-
ciente, la spia d’avvertimento può ac-
cendersi in salita, o durante
accelerazioni e decelerazioni improv-
vise, ma in questi casi non si tratta di
una disfunzione.


Questo modello è equipaggiato anche
con un sistema di autodiagnosi per il
circuito di rilevamento livello olio. Se il
circuito di rilevamento livello olio è
guasto, si ripeterà il seguente ciclo fino
a quando il guasto non verrà eliminato:
La spia d’avvertimento livello olio lam-
peggerà dieci volte, poi si spegnerà
per 2.5 secondi. In questo caso, far
controllare il mezzo da un concessio-nario Yamaha.
HAU11360
Spia d’avvertimento livello carburante
“”
Questa spia d’avvertimento si accende
quando il livello del carburante scende
all’incirca al di sotto di 3.5 L (0.92 US gal)
(0.77 Imp.gal). Quando ciò si verifica, effet-
tuare il rifornimento il più presto possibile.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”.
Se la spia non si accende per pochi secon-
di, e poi si spegne, fare controllare il circuito
elettrico da un concessionario Yamaha.NOTA:Questo modello è equipaggiato anche con
un sistema di autodiagnosi per il circuito di
rilevamento livello carburante. Se il circuito
di rilevamento livello carburante è guasto, si
ripeterà il seguente ciclo fino a quando il
guasto non verrà eliminato: La spia d’avver-
timento livello carburante lampeggerà otto
volte, poi si spegnerà per 2.5 secondi. In
questo caso, far controllare il mezzo da unconcessionario Yamaha.
1. Spia di segnalazione cambio marce
2. Spia d’avvertimento della temperatura del
liquido refrigerante “”
3. Display della temperatura del liquido
refrigerante5SLH1.book Page 4 Tuesday, August 5, 2003 4:23 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-5
3

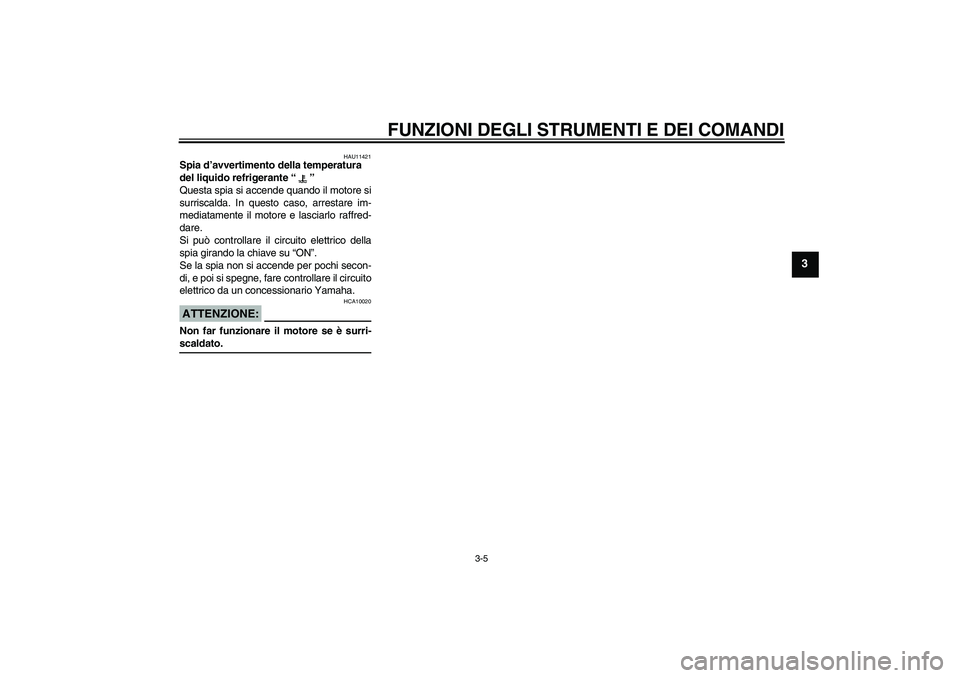

HAU11421
Spia d’avvertimento della temperatura
del liquido refrigerante “”
Questa spia si accende quando il motore si
surriscalda. In questo caso, arrestare im-
mediatamente il motore e lasciarlo raffred-
dare.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”.
Se la spia non si accende per pochi secon-
di, e poi si spegne, fare controllare il circuito
elettrico da un concessionario Yamaha.ATTENZIONE:
HCA10020
Non far funzionare il motore se è surri-scaldato.
5SLH1.book Page 5 Tuesday, August 5, 2003 4:23 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-6
3

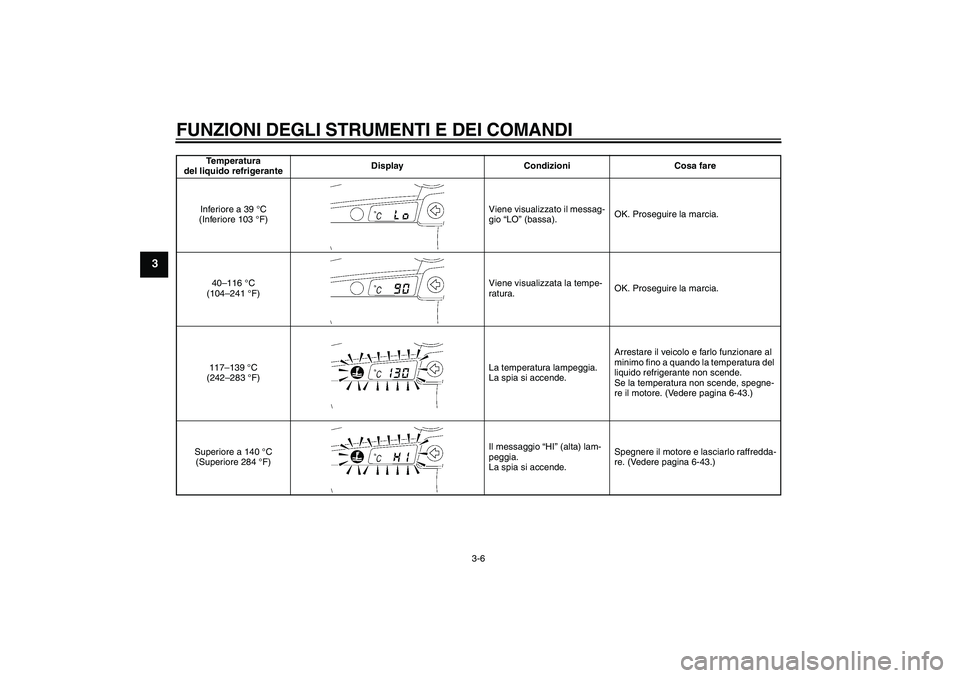

Temperatura
del liquido refrigeranteDisplay Condizioni Cosa fare
Inferiore a 39 °C
(Inferiore 103 °F)Viene visualizzato il messag-
gio “LO” (bassa).OK. Proseguire la marcia.
40–116 °C
(104–241 °F)Viene visualizzata la tempe-
ratura.OK. Proseguire la marcia.
117–139 °C
(242–283 °F)La temperatura lampeggia.
La spia si accende.Arrestare il veicolo e farlo funzionare al
minimo fino a quando la temperatura del
liquido refrigerante non scende.
Se la temperatura non scende, spegne-
re il motore. (Vedere pagina 6-43.)
Superiore a 140 °C
(Superiore 284 °F)Il messaggio “HI” (alta) lam-
peggia.
La spia si accende.Spegnere il motore e lasciarlo raffredda-
re. (Vedere pagina 6-43.)
5SLH1.book Page 6 Tuesday, August 5, 2003 4:23 PM
