YAMAHA YZF-R6 2004 Manuale duso (in Italian)

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-4
6

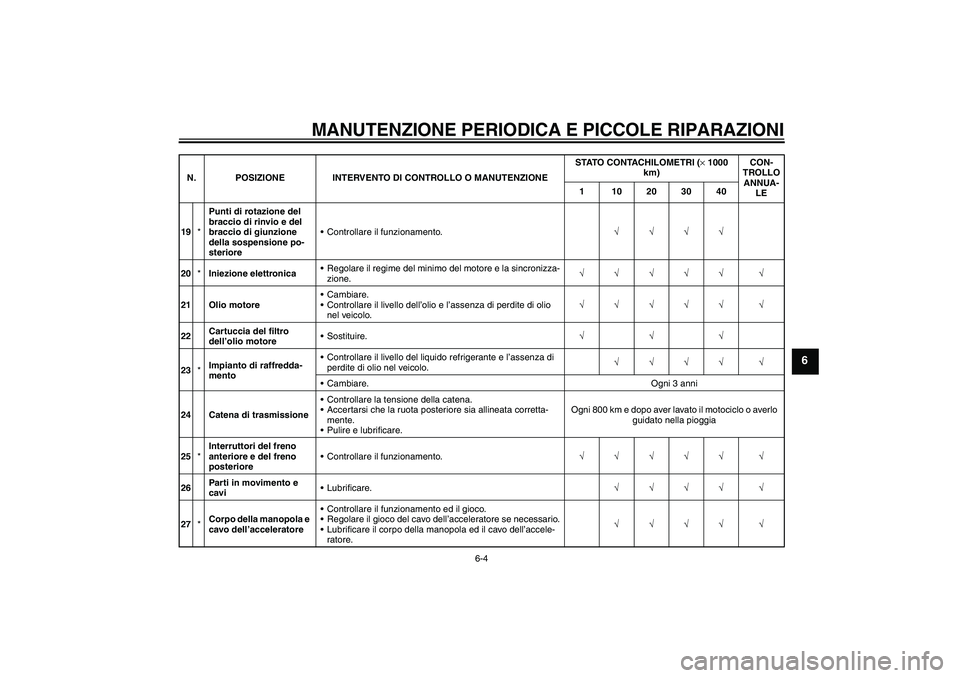

19*Punti di rotazione del
braccio di rinvio e del
braccio di giunzione
della sospensione po-
sterioreControllare il funzionamento.√√√√
20*Iniezione elettronicaRegolare il regime del minimo del motore e la sincronizza-
zione.√√√√√ √
21 Olio motoreCambiare.
Controllare il livello dell’olio e l’assenza di perdite di olio
nel veicolo.√√√√√ √
22Cartuccia del filtro
dell’olio motoreSostituire.√√√
23*Impianto di raffredda-
mentoControllare il livello del liquido refrigerante e l’assenza di
perdite di olio nel veicolo.√√√√ √
Cambiare. Ogni 3 anni
24 Catena di trasmissioneControllare la tensione della catena.
Accertarsi che la ruota posteriore sia allineata corretta-
mente.
Pulire e lubrificare. Ogni 800 km e dopo aver lavato il motociclo o averlo
guidato nella pioggia
25*Interruttori del freno
anteriore e del freno
posterioreControllare il funzionamento.√√√√√ √
26Parti in movimento e
caviLubrificare.√√√√ √
27*Corpo della manopola e
cavo dell’acceleratoreControllare il funzionamento ed il gioco.
Regolare il gioco del cavo dell’acceleratore se necessario.
Lubrificare il corpo della manopola ed il cavo dell’accele-
ratore.√√√√ √ N. POSIZIONE INTERVENTO DI CONTROLLO O MANUTENZIONESTATO CONTACHILOMETRI (× 1000
km)CON-
TROLLO
ANNUA-
LE 1 10203040
5SLH1.book Page 4 Tuesday, August 5, 2003 4:23 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-5
6
HAU18670
NOTA:

Il filtro dell’aria richiede una manutenzione più frequente se si utilizza il mezzo in zone molto umide o polverose.


Manutenzione del freno idraulico
Controllare regolarmente e, se necessario, rabboccare il liquido dei freni per portarlo al livello corretto.
Ogni due anni sostituire i componenti interni delle pompe freno e delle pinze, e cambiare il liquido dei freni.Sostituire i tubi flessibili dei freni ogni quattro anni e se sono fessurati o danneggiati.
28*Sistema di ammissione
dell’ariaControllare che la valvola di interruzione dell’aria, la valvo-
la lamellare ed il tubo flessibile non siano danneggiati.
Sostituire le parti danneggiate, se necessario.√√√√ √
29*Marmitta e tubo dello
scaricoControllare che i morsetti a vite non siano allentati.√√√√√
30*Luci, segnali e interrut-
toriControllare il funzionamento.
Regolare il fascio di luce del faro.√√√√√ √ N. POSIZIONE INTERVENTO DI CONTROLLO O MANUTENZIONESTATO CONTACHILOMETRI (× 1000
km)CON-
TROLLO
ANNUA-
LE 1 102030405SLH1.book Page 5 Tuesday, August 5, 2003 4:23 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-6
6
HAU18711

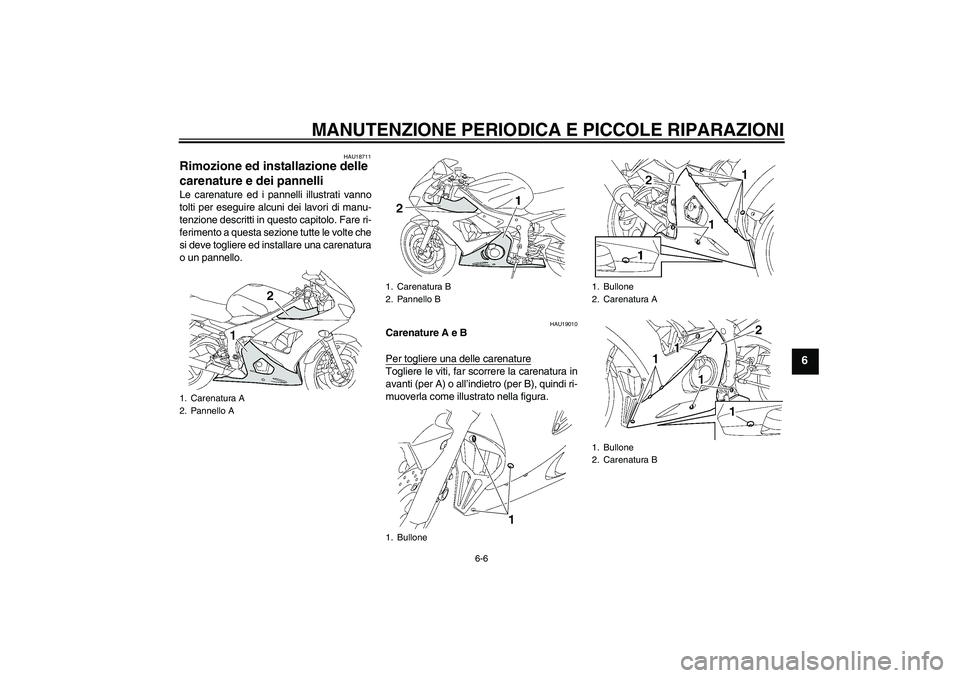

Rimozione ed installazione delle
carenature e dei pannelli Le carenature ed i pannelli illustrati vanno
tolti per eseguire alcuni dei lavori di manu-
tenzione descritti in questo capitolo. Fare ri-
ferimento a questa sezione tutte le volte che
si deve togliere ed installare una carenatura
o un pannello.
HAU19010
Carenature A e B
Per togliere una delle carenatureTogliere le viti, far scorrere la carenatura in
avanti (per A) o all’indietro (per B), quindi ri-
muoverla come illustrato nella figura.
1. Carenatura A
2. Pannello A
1. Carenatura B
2. Pannello B
1. Bullone
1. Bullone
2. Carenatura A
1. Bullone
2. Carenatura B
5SLH1.book Page 6 Tuesday, August 5, 2003 4:23 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-7
6

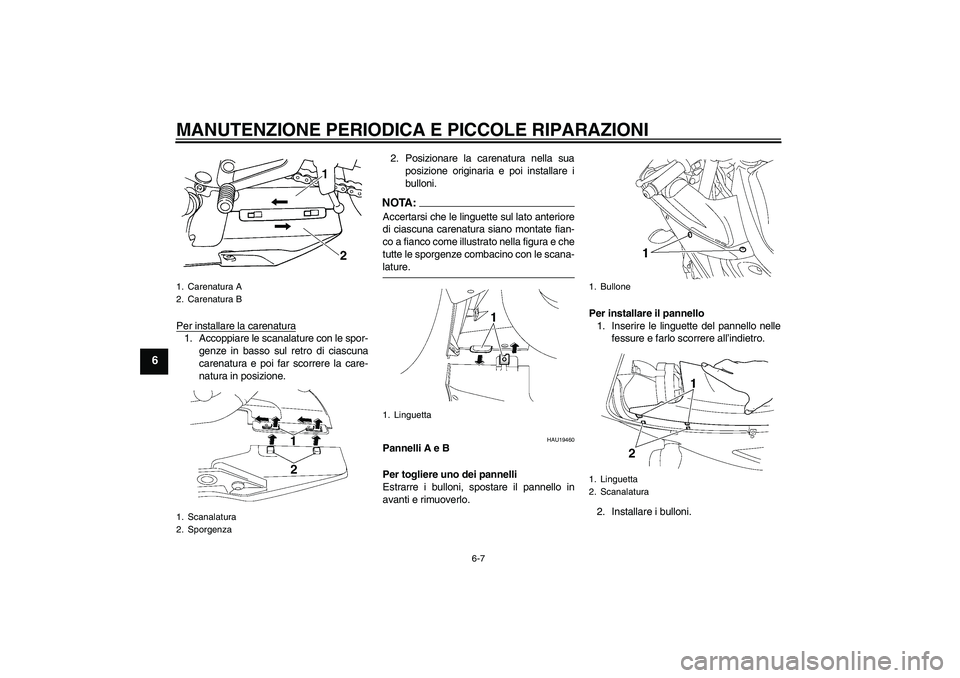

Per installare la carenatura1. Accoppiare le scanalature con le spor-
genze in basso sul retro di ciascuna
carenatura e poi far scorrere la care-
natura in posizione.2. Posizionare la carenatura nella sua
posizione originaria e poi installare i
bulloni.
NOTA:Accertarsi che le linguette sul lato anteriore
di ciascuna carenatura siano montate fian-
co a fianco come illustrato nella figura e che
tutte le sporgenze combacino con le scana-lature.
HAU19460
Pannelli A e B
Per togliere uno dei pannelli
Estrarre i bulloni, spostare il pannello in
avanti e rimuoverlo.Per installare il pannello
1. Inserire le linguette del pannello nelle
fessure e farlo scorrere all’indietro.
2. Installare i bulloni.
1. Carenatura A
2. Carenatura B
1. Scanalatura
2. Sporgenza
1. Linguetta
1. Bullone
1. Linguetta
2. Scanalatura
5SLH1.book Page 7 Tuesday, August 5, 2003 4:23 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-8
6
HAU19651

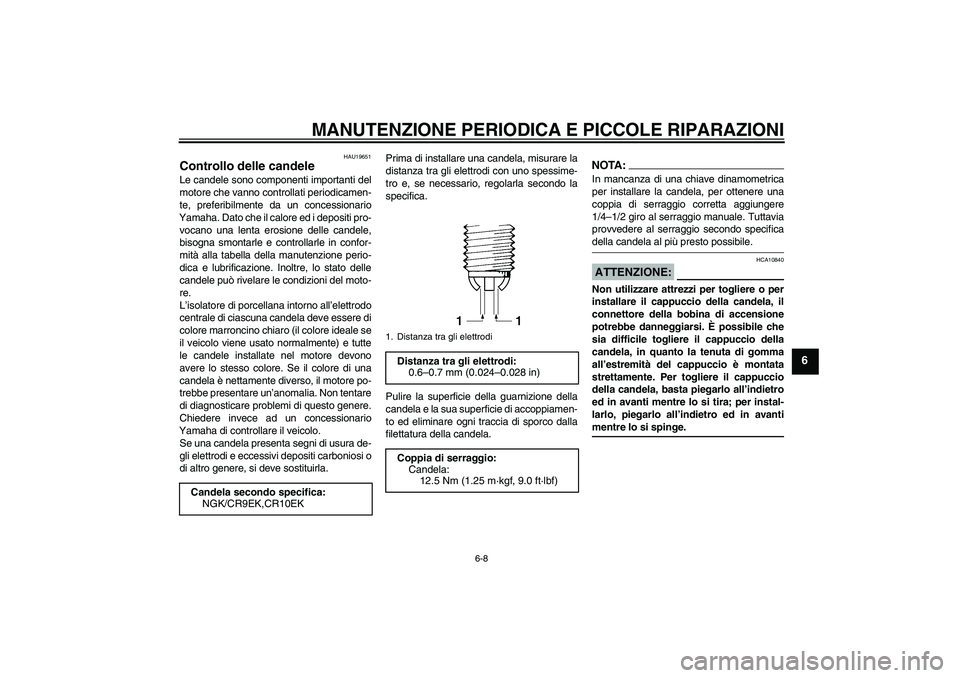

Controllo delle candele Le candele sono componenti importanti del
motore che vanno controllati periodicamen-
te, preferibilmente da un concessionario
Yamaha. Dato che il calore ed i depositi pro-
vocano una lenta erosione delle candele,
bisogna smontarle e controllarle in confor-
mità alla tabella della manutenzione perio-
dica e lubrificazione. Inoltre, lo stato delle
candele può rivelare le condizioni del moto-
re.
L’isolatore di porcellana intorno all’elettrodo
centrale di ciascuna candela deve essere di
colore marroncino chiaro (il colore ideale se
il veicolo viene usato normalmente) e tutte
le candele installate nel motore devono
avere lo stesso colore. Se il colore di una
candela è nettamente diverso, il motore po-
trebbe presentare un’anomalia. Non tentare
di diagnosticare problemi di questo genere.
Chiedere invece ad un concessionario
Yamaha di controllare il veicolo.
Se una candela presenta segni di usura de-
gli elettrodi e eccessivi depositi carboniosi o
di altro genere, si deve sostituirla.Prima di installare una candela, misurare la
distanza tra gli elettrodi con uno spessime-
tro e, se necessario, regolarla secondo la
specifica.
Pulire la superficie della guarnizione della
candela e la sua superficie di accoppiamen-
to ed eliminare ogni traccia di sporco dalla
filettatura della candela.
NOTA:In mancanza di una chiave dinamometrica
per installare la candela, per ottenere una
coppia di serraggio corretta aggiungere
1/4–1/2 giro al serraggio manuale. Tuttavia
provvedere al serraggio secondo specificadella candela al più presto possibile.ATTENZIONE:
HCA10840
Non utilizzare attrezzi per togliere o per
installare il cappuccio della candela, il
connettore della bobina di accensione
potrebbe danneggiarsi. È possibile che
sia difficile togliere il cappuccio della
candela, in quanto la tenuta di gomma
all’estremità del cappuccio è montata
strettamente. Per togliere il cappuccio
della candela, basta piegarlo all’indietro
ed in avanti mentre lo si tira; per instal-
larlo, piegarlo all’indietro ed in avantimentre lo si spinge.
Candela secondo specifica:
NGK/CR9EK,CR10EK
1. Distanza tra gli elettrodi
Distanza tra gli elettrodi:
0.6–0.7 mm (0.024–0.028 in)
Coppia di serraggio:
Candela:
12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)
5SLH1.book Page 8 Tuesday, August 5, 2003 4:23 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-9
6
HAU19930

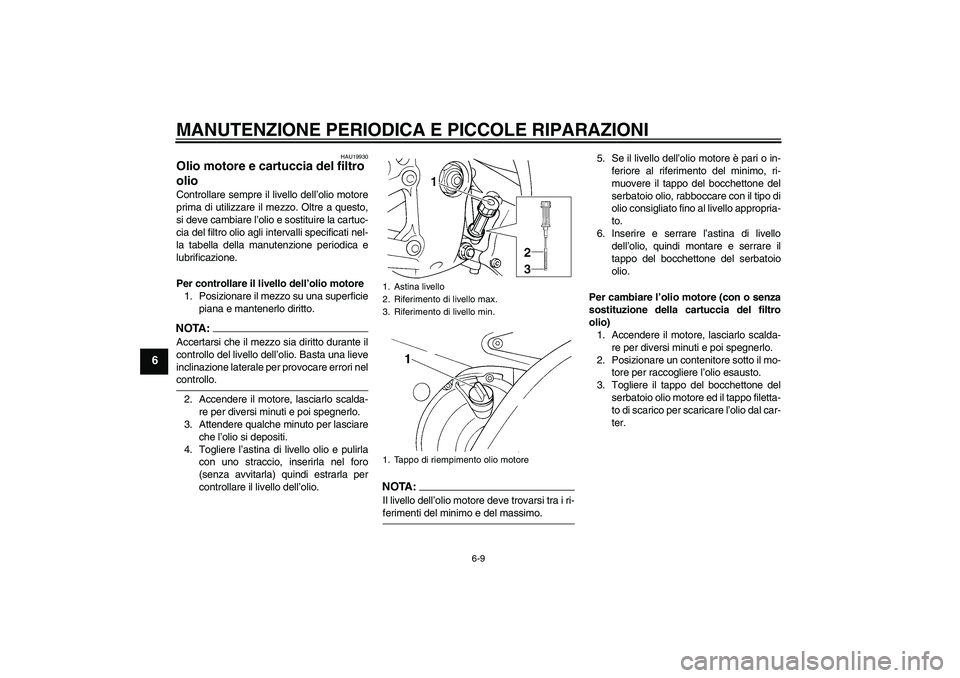

Olio motore e cartuccia del filtro
olio Controllare sempre il livello dell’olio motore
prima di utilizzare il mezzo. Oltre a questo,
si deve cambiare l’olio e sostituire la cartuc-
cia del filtro olio agli intervalli specificati nel-
la tabella della manutenzione periodica e
lubrificazione.
Per controllare il livello dell’olio motore
1. Posizionare il mezzo su una superficie
piana e mantenerlo diritto.NOTA:Accertarsi che il mezzo sia diritto durante il
controllo del livello dell’olio. Basta una lieve
inclinazione laterale per provocare errori nelcontrollo.
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.
3. Attendere qualche minuto per lasciare
che l’olio si depositi.
4. Togliere l’astina di livello olio e pulirla
con uno straccio, inserirla nel foro
(senza avvitarla) quindi estrarla per
controllare il livello dell’olio.
NOTA:Il livello dell’olio motore deve trovarsi tra i ri-ferimenti del minimo e del massimo.5. Se il livello dell’olio motore è pari o in-
feriore al riferimento del minimo, ri-
muovere il tappo del bocchettone del
serbatoio olio, rabboccare con il tipo di
olio consigliato fino al livello appropria-
to.
6. Inserire e serrare l’astina di livello
dell’olio, quindi montare e serrare il
tappo del bocchettone del serbatoio
olio.
Per cambiare l’olio motore (con o senza
sostituzione della cartuccia del filtro
olio)
1. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.
2. Posizionare un contenitore sotto il mo-
tore per raccogliere l’olio esausto.
3. Togliere il tappo del bocchettone del
serbatoio olio motore ed il tappo filetta-
to di scarico per scaricare l’olio dal car-
ter.1. Astina livello
2. Riferimento di livello max.
3. Riferimento di livello min.
1. Tappo di riempimento olio motore
5SLH1.book Page 9 Tuesday, August 5, 2003 4:23 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-10
6

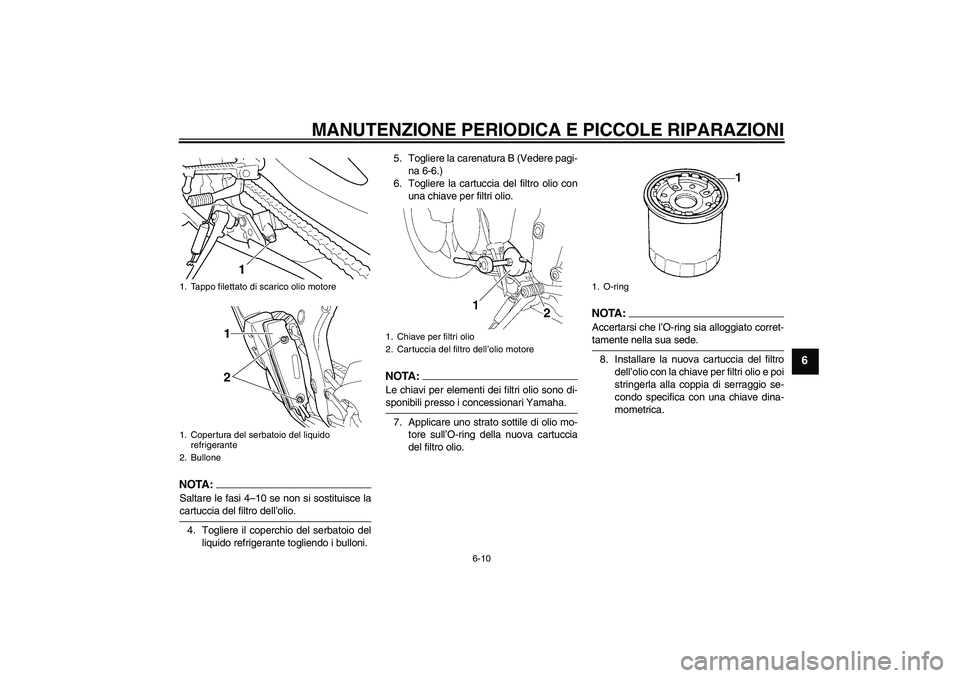

NOTA:Saltare le fasi 4–10 se non si sostituisce lacartuccia del filtro dell’olio.
4. Togliere il coperchio del serbatoio del
liquido refrigerante togliendo i bulloni.5. Togliere la carenatura B (Vedere pagi-
na 6-6.)
6. Togliere la cartuccia del filtro olio con
una chiave per filtri olio.
NOTA:Le chiavi per elementi dei filtri olio sono di-sponibili presso i concessionari Yamaha.
7. Applicare uno strato sottile di olio mo-
tore sull’O-ring della nuova cartuccia
del filtro olio.
NOTA :
Accertarsi che l’O-ring sia alloggiato corret-tamente nella sua sede.
8. Installare la nuova cartuccia del filtro
dell’olio con la chiave per filtri olio e poi
stringerla alla coppia di serraggio se-
condo specifica con una chiave dina-
mometrica.
1. Tappo filettato di scarico olio motore
1. Copertura del serbatoio del liquido
refrigerante
2. Bullone
1. Chiave per filtri olio
2. Cartuccia del filtro dell’olio motore
1. O-ring
5SLH1.book Page 10 Tuesday, August 5, 2003 4:23 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-11
6

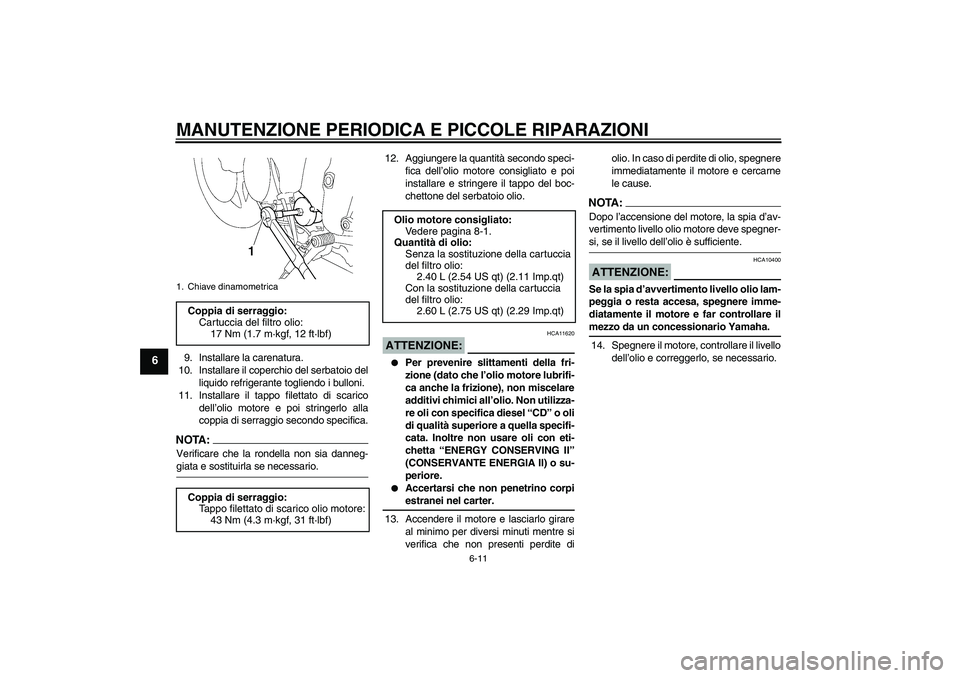

9. Installare la carenatura.
10. Installare il coperchio del serbatoio del
liquido refrigerante togliendo i bulloni.
11. Installare il tappo filettato di scarico
dell’olio motore e poi stringerlo alla
coppia di serraggio secondo specifica.NOTA:Verificare che la rondella non sia danneg-giata e sostituirla se necessario.12. Aggiungere la quantità secondo speci-
fica dell’olio motore consigliato e poi
installare e stringere il tappo del boc-
chettone del serbatoio olio.
ATTENZIONE:
HCA11620


Per prevenire slittamenti della fri-
zione (dato che l’olio motore lubrifi-
ca anche la frizione), non miscelare
additivi chimici all’olio. Non utilizza-
re oli con specifica diesel “CD” o oli
di qualità superiore a quella specifi-
cata. Inoltre non usare oli con eti-
chetta “ENERGY CONSERVING II”
(CONSERVANTE ENERGIA II) o su-
periore.


Accertarsi che non penetrino corpiestranei nel carter.
13. Accendere il motore e lasciarlo girare
al minimo per diversi minuti mentre si
verifica che non presenti perdite diolio. In caso di perdite di olio, spegnere
immediatamente il motore e cercarne
le cause.
NOTA:Dopo l’accensione del motore, la spia d’av-
vertimento livello olio motore deve spegner-si, se il livello dell’olio è sufficiente.ATTENZIONE:
HCA10400
Se la spia d’avvertimento livello olio lam-
peggia o resta accesa, spegnere imme-
diatamente il motore e far controllare ilmezzo da un concessionario Yamaha.
14. Spegnere il motore, controllare il livello
dell’olio e correggerlo, se necessario.
1. Chiave dinamometricaCoppia di serraggio:
Cartuccia del filtro olio:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Coppia di serraggio:
Tappo filettato di scarico olio motore:
43 Nm (4.3 m·kgf, 31 ft·lbf)
Olio motore consigliato:
Vedere pagina 8-1.
Quantità di olio:
Senza la sostituzione della cartuccia
del filtro olio:
2.40 L (2.54 US qt) (2.11 Imp.qt)
Con la sostituzione della cartuccia
del filtro olio:
2.60 L (2.75 US qt) (2.29 Imp.qt)
5SLH1.book Page 11 Tuesday, August 5, 2003 4:23 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-12
6
HAU20070

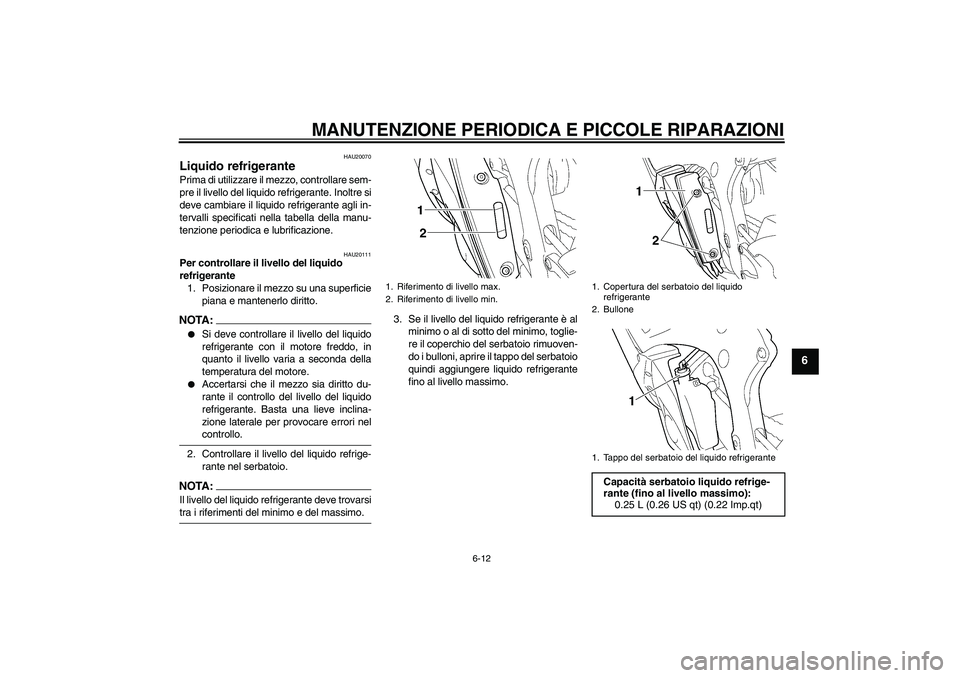

Liquido refrigerante Prima di utilizzare il mezzo, controllare sem-
pre il livello del liquido refrigerante. Inoltre si
deve cambiare il liquido refrigerante agli in-
tervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione.
HAU20111
Per controllare il livello del liquido
refrigerante
1. Posizionare il mezzo su una superficie
piana e mantenerlo diritto.NOTA :

Si deve controllare il livello del liquido
refrigerante con il motore freddo, in
quanto il livello varia a seconda della
temperatura del motore.


Accertarsi che il mezzo sia diritto du-
rante il controllo del livello del liquido
refrigerante. Basta una lieve inclina-
zione laterale per provocare errori nelcontrollo.
2. Controllare il livello del liquido refrige-
rante nel serbatoio.
NOTA:Il livello del liquido refrigerante deve trovarsitra i riferimenti del minimo e del massimo.3. Se il livello del liquido refrigerante è al
minimo o al di sotto del minimo, toglie-
re il coperchio del serbatoio rimuoven-
do i bulloni, aprire il tappo del serbatoio
quindi aggiungere liquido refrigerante
fino al livello massimo.
1. Riferimento di livello max.
2. Riferimento di livello min.
1. Copertura del serbatoio del liquido
refrigerante
2. Bullone
1. Tappo del serbatoio del liquido refrigerante
Capacità serbatoio liquido refrige-
rante (fino al livello massimo):
0.25 L (0.26 US qt) (0.22 Imp.qt)
5SLH1.book Page 12 Tuesday, August 5, 2003 4:23 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-13
6
ATTENZIONE:
HCA10470


Se non si dispone di liquido refrige-
rante, utilizzare al suo posto acqua
distillata o acqua del rubinetto non
calcarea. Non utilizzare acqua cal-
carea o salata, in quanto sono dan-
nose per il motore.


Se si è usata dell’acqua al posto del
refrigerante, sostituirla con refrige-
rante al più presto possibile, altri-
menti il motore potrebbe non
raffreddarsi a sufficienza e l’impian-
to di raffreddamento non sarebbe
protetto dal gelo e dalla corrosione.


Se si è aggiunta acqua al refrigeran-
te, far controllare al più presto pos-
sibile da un concessionario
Yamaha il contenuto di refrigerante,
altrimenti l’efficacia del liquido refri-gerante si riduce.AVVERTENZA
HWA10380
Non tentare mai di togliere il tappo delradiatore quando il motore è caldo.
4. Chiudere il tappo del serbatoio, quindi
montare il coperchio del serbatoio del
liquido refrigerante inserendo i bulloni.
NOTA:

La ventola del radiatore si accende o si
spegne automaticamente in funzione
della temperatura del liquido refrige-
rante nel radiatore.


Se il motore si surriscalda, vedere pa-gina 6-43 per ulteriori istruzioni.
HAU20342
Per cambiare il liquido refrigerante
1. Posizionare il mezzo su una superficie
piana e lasciare raffreddare il motore,
se necessario.
2. Togliere la carenatura A e il pannello
A. (Vedere pagina 6-6.)
3. Posizionare un contenitore sotto il mo-
tore per raccogliere il liquido refrige-
rante usato.
4. Allentare la vite di bloccaggio, quindi
scollegare il condotto di aspirazione.5. Togliere il tappo del radiatore.
AVVERTENZA
HWA10380
Non tentare mai di togliere il tappo delradiatore quando il motore è caldo.1. Morsetto a vite
2. Condotto di aspirazione dell’aria
1. Tappo del radiatore
5SLH1.book Page 13 Tuesday, August 5, 2003 4:23 PM
