CONSIGNES DE SÉCURITÉ
1-3
1


Un déplacement soudain du charge-
ment peut créer un déséquilibre. S’as-
surer que les accessoires et les baga-
ges sont correctement attachés avant
de prendre la route. Contrôler fré-
quemment les fixations des accessoi-
res et des bagages.


Ne jamais placer des objets lourds ou
volumineux sur le guidon, la fourche
ou le garde-boue avant. Ces objets
(ex. : sac de couchage, sac à dos ou
tente) peuvent déstabiliser la direction
et rendre le maniement plus difficile.
Accessoires
Des accessoires Yamaha d’origine sont dis-
ponibles. Ceux-ci sont spécialement con-
çus pour cette moto. Yamaha ne pouvant
tester tous les accessoires disponibles sur
le marché, le propriétaire est personnelle-
ment responsable de la sélection, du mon-
tage et de l’utilisation d’accessoires d’autres
marques. Sélectionner et monter judicieu-
sement tout accessoire.
Respecter les conseils suivants lors du
montage d’accessoires, ainsi que ceux don-
nés à la section “Charge”.

Ne jamais monter d’accessoires ou
transporter de bagages qui pourraient
nuire au bon fonctionnement de la
moto. Examiner soigneusement les
accessoires avant de les monter pours’assurer qu’ils ne réduisent en rien la
garde au sol, l’angle d’inclinaison dans
les virages, le débattement limite de la
suspension, la course de la direction
ou le fonctionnement des comman-
des. Vérifier aussi qu’ils ne cachent
pas les feux et catadioptres.
Les accessoires montés sur le gui-
don ou autour de la fourche peuvent
créer des déséquilibres dus à une
mauvaise distribution du poids ou à
des changements d’ordre aérody-
namique. Si des accessoires sont
montés sur le guidon ou autour de la
fourche, ils doivent être aussi légers
et compacts que possible.
Des accessoires volumineux ris-
quent de réduire sérieusement la
stabilité de la moto en raison d’ef-
fets aérodynamiques. Le vent peut
avoir tendance à soulever la moto et
le vent latéral peut la rendre insta-
ble. De tels accessoires peuvent
également rendre le véhicule insta-
ble lors du croisement ou du dépas-
sement de camions.
Certains accessoires peuvent forcer
le pilote à modifier sa position de
conduite. Une position de conduite
incorrecte réduit la liberté de mou-
vement du pilote et peut limiter soncontrôle du véhicule. De tels acces-
soires ne sont donc pas recomman-
dés.


La prudence est de rigueur lors de
l’installation de tout accessoire électri-
que supplémentaire. Si ces accessoi-
res excèdent la capacité du système
électrique de la moto, une panne élec-
trique peut résulter, ce qui risque de
provoquer des problèmes d’éclairage
et une perte de puissance du moteur.
Essence et gaz d’échappement


L’ESSENCE EST UN PRODUIT
TRÈS INFLAMMABLE :
Toujours couper le moteur avant de
faire le plein.
Bien veiller à ne pas renverser d’es-
sence sur le moteur et sur les élé-
ments de l’échappement.
Ne pas faire le plein en fumant ou à
proximité d’une flamme.


Ne jamais mettre le moteur en marche
ou le laisser tourner dans un local
fermé. Les gaz d’échappement sont
toxiques et peuvent entraîner une
perte de connaissance et même la
mort en peu de temps. Ne laisser tour-
ner le moteur que dans un endroit bien
ventilé.
5SLF1.book Page 3 Wednesday, August 20, 2003 8:33 AM

COMMANDES ET INSTRUMENTS
3-19
3

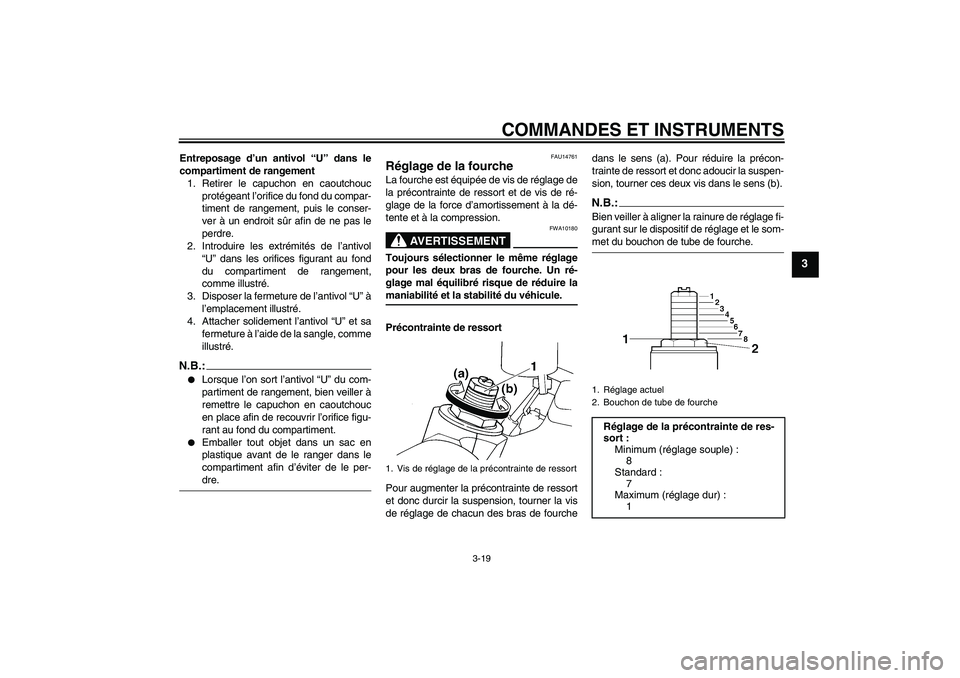

Entreposage d’un antivol “U” dans le
compartiment de rangement
1. Retirer le capuchon en caoutchouc
protégeant l’orifice du fond du compar-
timent de rangement, puis le conser-
ver à un endroit sûr afin de ne pas le
perdre.
2. Introduire les extrémités de l’antivol
“U” dans les orifices figurant au fond
du compartiment de rangement,
comme illustré.
3. Disposer la fermeture de l’antivol “U” à
l’emplacement illustré.
4. Attacher solidement l’antivol “U” et sa
fermeture à l’aide de la sangle, comme
illustré.N.B.:

Lorsque l’on sort l’antivol “U” du com-
partiment de rangement, bien veiller à
remettre le capuchon en caoutchouc
en place afin de recouvrir l’orifice figu-
rant au fond du compartiment.


Emballer tout objet dans un sac en
plastique avant de le ranger dans le
compartiment afin d’éviter de le per-dre.
FAU14761
Réglage de la fourche La fourche est équipée de vis de réglage de
la précontrainte de ressort et de vis de ré-
glage de la force d’amortissement à la dé-
tente et à la compression.
AVERTISSEMENT
FWA10180
Toujours sélectionner le même réglage
pour les deux bras de fourche. Un ré-
glage mal équilibré risque de réduire lamaniabilité et la stabilité du véhicule.
Précontrainte de ressort
Pour augmenter la précontrainte de ressort
et donc durcir la suspension, tourner la vis
de réglage de chacun des bras de fourchedans le sens (a). Pour réduire la précon-
trainte de ressort et donc adoucir la suspen-
sion, tourner ces deux vis dans le sens (b).
N.B.:Bien veiller à aligner la rainure de réglage fi-
gurant sur le dispositif de réglage et le som-met du bouchon de tube de fourche.
1. Vis de réglage de la précontrainte de ressort
1. Réglage actuel
2. Bouchon de tube de fourche
Réglage de la précontrainte de res-
sort :
Minimum (réglage souple) :
8
Standard :
7
Maximum (réglage dur) :
1
5SLF1.book Page 19 Wednesday, August 20, 2003 8:33 AM

COMMANDES ET INSTRUMENTS
3-21
3
FAU15051

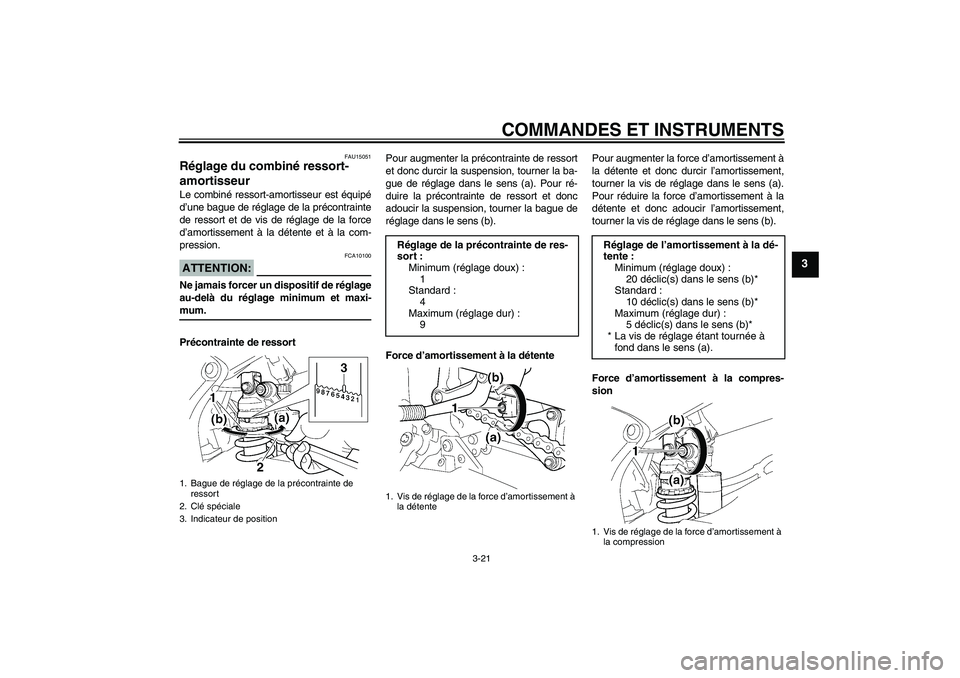

Réglage du combiné ressort-
amortisseur Le combiné ressort-amortisseur est équipé
d’une bague de réglage de la précontrainte
de ressort et de vis de réglage de la force
d’amortissement à la détente et à la com-
pression.ATTENTION:
FCA10100
Ne jamais forcer un dispositif de réglage
au-delà du réglage minimum et maxi-mum.
Précontrainte de ressortPour augmenter la précontrainte de ressort
et donc durcir la suspension, tourner la ba-
gue de réglage dans le sens (a). Pour ré-
duire la précontrainte de ressort et donc
adoucir la suspension, tourner la bague de
réglage dans le sens (b).
Force d’amortissement à la détentePour augmenter la force d’amortissement à
la détente et donc durcir l’amortissement,
tourner la vis de réglage dans le sens (a).
Pour réduire la force d’amortissement à la
détente et donc adoucir l’amortissement,
tourner la vis de réglage dans le sens (b).
Force d’amortissement à la compres-
sion1. Bague de réglage de la précontrainte de
ressort
2. Clé spéciale
3. Indicateur de position
Réglage de la précontrainte de res-
sort :
Minimum (réglage doux) :
1
Standard :
4
Maximum (réglage dur) :
9
1. Vis de réglage de la force d’amortissement à
la détente
Réglage de l’amortissement à la dé-
tente :
Minimum (réglage doux) :
20 déclic(s) dans le sens (b)*
Standard :
10 déclic(s) dans le sens (b)*
Maximum (réglage dur) :
5 déclic(s) dans le sens (b)*
* La vis de réglage étant tournée à
fond dans le sens (a).
1. Vis de réglage de la force d’amortissement à
la compression
5SLF1.book Page 21 Wednesday, August 20, 2003 8:33 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-4
6
19*Points pivots de bras
relais et bras de raccor-
dement de suspension
arrière Contrôler le fonctionnement.√√√√
20*Injection de carburant
électroniqueRégler le régime de ralenti du moteur et la synchronisa-
tion.√√√√√ √
21 Huile moteurChanger.
Contrôler le niveau d’huile et s’assurer de l’absence de
fuites d’huile.√√√√√ √
22Cartouche du filtre à
huile moteurRemplacer.√√√
23*Système de refroidisse-
mentContrôler le niveau de liquide de refroidissement et s’as-
surer de l’absence de fuites de liquide.√√√√ √
Changer. Tous les 3 ans
24 Chaîne de transmissionContrôler la tension de la chaîne.
S’assurer de l’alignement correct de la roue arrière.
Nettoyer et lubrifier. Tous les 800 km et après le nettoyage du véhicule
ou la conduite sous la pluie
25*Contacteur de feu stop
sur frein avant et ar-
rièreContrôler le fonctionnement.√√√√√ √
26Pièces mobiles et câ-
blesLubrifier.√√√√ √
27*Boîtier de poignée et
câble des gazContrôler le fonctionnement et le jeu.
Régler le jeu de câble des gaz si nécessaire.
Lubrifier le boîtier de poignée des gaz et le câble des gaz.√√√√ √
28*Système d’admission
d’airS’assurer du bon état du clapet de coupure d’air, du cla-
pet flexible et de la durite.
Remplacer toute pièce endommagée.√√√√ √ N°ÉLÉMENTS CONTRÔLES OU ENTRETIENS À EFFECTUERDISTANCE AU COMPTEUR (× 1000 km) CON-
TRÔLE
ANNUEL 1 102030405SLF1.book Page 4 Wednesday, August 20, 2003 8:33 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-21
6
contrôle et d’être à l’origine d’un ac-
cident grave. S’assurer que le poids
total du pilote, passager, des baga-
ges et accessoires ne dépasse pas
la limite de charge de ce véhicule.


Ne pas transporter d’objet mal fixé
qui pourrait se détacher.


Attacher soigneusement les baga-
ges les plus lourds près du centre
de la mot o et répartir le poids égale-
ment de chaque côté.


Régler la suspension et la pression
de gonflage des pneus en fonction
de la charge.


Contrôler l’état des pneus et la
pression de gonflage avant chaquedépart.
Contrôle des pneusContrôler les pneus avant chaque départ. Si
la bande de roulement centrale a atteint la
limite spécifiée, si un clou ou des éclats de
verre sont incrustés dans le pneu ou si son
flanc est craquelé, faire remplacer immédia-
tement le pneu par un concessionnaire
Yamaha.
N.B.:La limite de profondeur des sculptures peut
varier selon les législations nationales. Il
faut toujours se conformer à la législation dupays dans lequel on utilise le véhicule.
AVERTISSEMENT
FWA10470


Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La conduite avec des pneus
usés compromet la stabilité du vé-
hicule et est en outre illégale.


Le remplacement des pièces se rap-
portant aux freins et aux roues doit
être confié à un concessionnaire
Yamaha, car celui-ci possède les
connaissances et l’expérience né-cessaires à ces travaux.Renseignements sur les pneus
Cette moto est équipée de roues coulées et
de pneus sans chambre à air munis d’une
valve.
AVERTISSEMENT
FWA10480


Les pneus avant et arrière doivent
être de la même conception et du
même fabricant afin de garantir une
bonne tenue de route.


Après avoir subi de nombreux
tests, les pneus cités ci-après ont
été homologués par Yamaha Motor
Co., Ltd. pour ce modèle.
1. Flanc de pneu
2. Profondeur de sculpture de pneu
Profondeur de sculpture de pneu mi-
nimale (avant et arrière) :
1.6 mm (0.06 in)
1. Valve de gonflage
2. Obus de valve de gonflage
3. Capuchon de valve de gonflage et joint
5SLF1.book Page 21 Wednesday, August 20, 2003 8:33 AM

CARACTÉRISTIQUES
8-2
8
Rapport de démultiplication:
1
re:
37/13 (2.846)
2e:
37/19 (1.947)
3e:
28/18 (1.556)
4e:
32/24 (1.333)
5e:
25/21 (1.190)
6e:
26/24 (1.083)
Partie cycle:Type de cadre:
Simple berceau interrompu
Angle de chasse:
24.0 °
Chasse:
86.0 mm (3.39 in)Pneu avant:Type:
Sans chambre (Tubeless)
Taille:
120/60 ZR17M/C (55W)
Fabricant/modèle:
MICHELIN/Pilot SPORT N
Fabricant/modèle:
DUNLOP/D208F JPneu arrière:Type:
Sans chambre (Tubeless)Taille:
180/55 ZR17M/C (73W)
Fabricant/modèle:
MICHELIN/Pilot SPORT B
Fabricant/modèle:
DUNLOP/D208 AJ
Charge:Charge maximale:
193 kg (425 lb)
(Poids total du pilote, du passager, du
chargement et des accessoires)Pression de gonflage (contrôlée les
pneus froids):Conditions de charge:
0–90 kg (0–198 lb)
Avant:
250 kPa (36 psi) (2.50 kgf/cm²)
Arrière:
250 kPa (36 psi) (2.50 kgf/cm²)
Conditions de charge:
90–193 kg (198–425 lb)
Avant:
250 kPa (36 psi) (2.50 kgf/cm²)
Arrière:
290 kPa (42 psi) (2.90 kgf/cm²)
Conduite à grande vitesse:
Avant:
250 kPa (36 psi) (2.50 kgf/cm²)
Arrière:
250 kPa (36 psi) (2.50 kgf/cm²)Roue avant:Type de roue:
Roue couléeTaille de jante:
17M/C x MT3.50
Roue arrière:Type de roue:
Roue coulée
Taille de jante:
17M/C x MT5.50Frein avant:Type:
Frein à double disque
Commande:
À la main droite
Liquide recommandé:
DOT 4Frein arrière:Type:
Frein monodisque
Commande:
Au pied droit
Liquide recommandé:
DOT 4Suspension avant:Type:
Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique
Débattement des roues:
120.0 mm (4.72 in)Suspension arrière:Type:
Bras oscillant (suspension à bras)
5SLF1.book Page 2 Wednesday, August 20, 2003 8:33 AM
