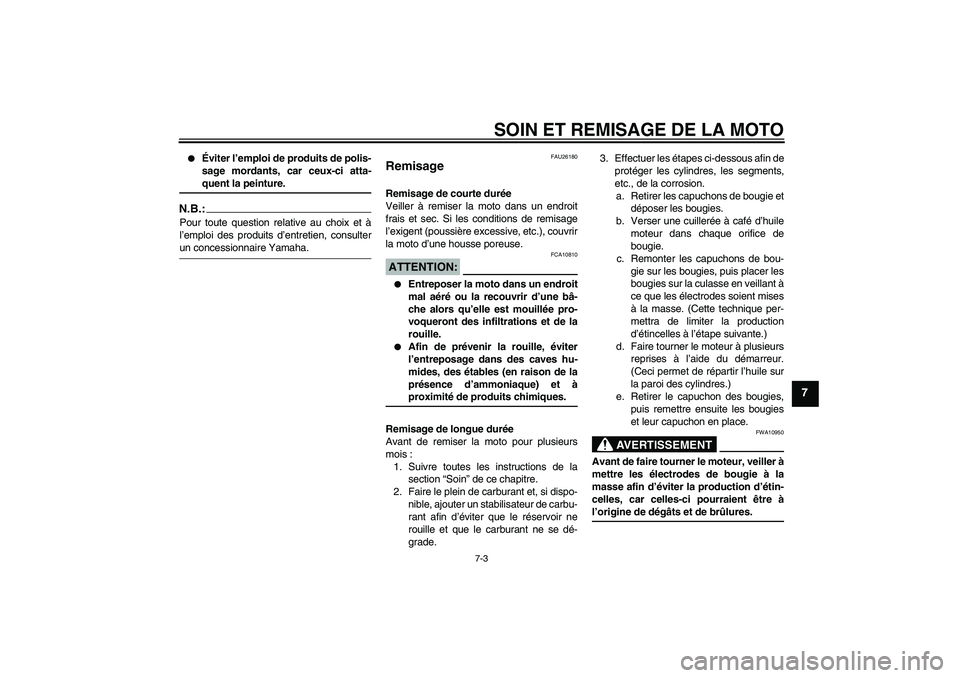

SOIN ET REMISAGE DE LA MOTO
7-3
7


Éviter l’emploi de produits de polis-
sage mordants, car ceux-ci atta-quent la peinture.
N.B.:Pour toute question relative au choix et à
l’emploi des produits d’entretien, consulterun concessionnaire Yamaha.
FAU26180
Remisage Remisage de courte durée
Veiller à remiser la moto dans un endroit
frais et sec. Si les conditions de remisage
l’exigent (poussière excessive, etc.), couvrir
la moto d’une housse poreuse.ATTENTION:
FCA10810


Entreposer la moto dans un endroit
mal aéré ou la recouvrir d’une bâ-
che alors qu’elle est mouillée pro-
voqueront des infiltrations et de la
rouille.


Afin de prévenir la rouille, éviter
l’entreposage dans des caves hu-
mides, des étables (en raison de la
présence d’ammoniaque) et àproximité de produits chimiques.
Remisage de longue durée
Avant de remiser la moto pour plusieurs
mois :
1. Suivre toutes les instructions de la
section “Soin” de ce chapitre.
2. Faire le plein de carburant et, si dispo-
nible, ajouter un stabilisateur de carbu-
rant afin d’éviter que le réservoir ne
rouille et que le carburant ne se dé-
grade.3. Effectuer les étapes ci-dessous afin de
protéger les cylindres, les segments,
etc., de la corrosion.
a. Retirer les capuchons de bougie et
déposer les bougies.
b. Verser une cuillerée à café d’huile
moteur dans chaque orifice de
bougie.
c. Remonter les capuchons de bou-
gie sur les bougies, puis placer les
bougies sur la culasse en veillant à
ce que les électrodes soient mises
à la masse. (Cette technique per-
mettra de limiter la production
d’étincelles à l’étape suivante.)
d. Faire tourner le moteur à plusieurs
reprises à l’aide du démarreur.
(Ceci permet de répartir l’huile sur
la paroi des cylindres.)
e. Retirer le capuchon des bougies,
puis remettre ensuite les bougies
et leur capuchon en place.
AVERTISSEMENT
FWA10950
Avant de faire tourner le moteur, veiller à
mettre les électrodes de bougie à la
masse afin d’éviter la production d’étin-
celles, car celles-ci pourraient être àl’origine de dégâts et de brûlures.
U5SLF2F0.book Page 3 Thursday, August 5, 2004 10:56 AM

SOIN ET REMISAGE DE LA MOTO
7-4
7
4. Lubrifier tous les câbles de commande
ainsi que les articulations de tous les
leviers, pédales, et de la béquille laté-
rale et/ou centrale.
5. Vérifier et, si nécessaire, régler la
pression de gonflage des pneus, puis
élever la moto de sorte que ses deux
roues ne reposent pas sur le sol. S’il
n’est pas possible d’élever les roues,
les tourner quelque peu chaque mois
de sorte que l’humidité ne se concen-
tre pas en un point précis des pneus.
6. Recouvrir la sortie du pot d’échappe-
ment à l’aide d’un sachet en plastique
afin d’éviter toute infiltration d’eau.
7. Déposer la batterie et la recharger
complètement. La conserver dans un
endroit à l’abri de l’humidité et la re-
charger une fois par mois. Ne pas con-
server la batterie dans un endroit ex-
cessivement chaud ou froid [moins de
0 °C (30 °F) ou plus de 30 °C (90 °F)].
Pour plus d’informations au sujet de
l’entreposage de la batterie, se repor-
ter à la page 6-31.N.B.:Effectuer toutes les réparations nécessai-res avant de remiser la moto.U5SLF2F0.book Page 4 Thursday, August 5, 2004 10:56 AM

CARACTÉRISTIQUES
8-1
8
Dimensions:Longueur hors tout:
2045 mm (80.5 in)
Largeur hors tout:
690 mm (27.2 in)
Hauteur hors tout:
1105 mm (43.5 in)
Hauteur de la selle:
830 mm (32.7 in)
Empattement:
1385 mm (54.5 in)
Garde au sol:
145 mm (5.71 in)
Rayon de braquage minimum:
3800 mm (149.6 in)Poids:Avec huile et carburant:
183.0 kg (403 lb)Moteur:Type de moteur:
Refroidissement par liquide, 4 temps,
DACT
Disposition du ou des cylindres:
Quadricylindre en ligne incliné vers l’avant
Cylindrée:
600.0 cm³ (36.61 cu.in)
Alésage × course:
65.5 × 44.5 mm (2.58 × 1.75 in)
Taux de compression:
12.40 :1
Système de démarrage:
Démarreur électrique
Système de graissage:
Carter humide
Huile moteur:Type:
SAE10W30 ou SAE10W40 ou SAE15W40
ou SAE20W40 ou SAE20W50
Classification d’huile moteur recommandée:
API Service de type SE, SF, SG et au-delà
Quantité d’huile moteur:
Sans remplacement de la cartouche du
filtre à huile:
2.40 L (2.54 US qt) (2.11 Imp.qt)
Avec remplacement de la cartouche du
filtre à huile:
2.60 L (2.75 US qt) (2.29 Imp.qt)Refroidissement:Capacité du vase d’expansion (jusqu’au
repère de niveau maximum):
0.25 L (0.26 US qt) (0.22 Imp.qt)
Capacité du radiateur (circuit compris):
2.15 L (2.27 US qt) (1.89 Imp.qt)Filtre à air:Élément du filtre à air:
Élément de type humide
Carburant:Carburant recommandé:
Supercarburant sans plomb exclusivement
Capacité du réservoir:
17.0 L (4.49 US gal) (3.74 Imp.gal)
Quantité de la réserve:
3.5 L (0.92 US gal) (0.77 Imp.gal)Système d’injection électronique de
carburant:Fabricant:
NIPPON INJECTOR
Modèle:
INP-250/4Bougie(s):Fabricant/modèle:
NGK/CR9EK,CR10EK
Écartement des électrodes:
0.6–0.7 mm (0.024–0.028 in)Embrayage:Type:
Humide, multidisqueTransmission:Système de réduction primaire:
Engrenage droit
Taux de réduction primaire:
86/44 (1.955)
Système de réduction secondaire:
Entraînement par chaîne
Taux de réduction secondaire:
48/16 (3.000)
Type de boîte de vitesses:
Prise constante, 6 rapports
Commande:
Au pied gauche
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
U5SLF2F0.book Page 1 Thursday, August 5, 2004 10:56 AM

CARACTÉRISTIQUES
8-2
8
Rapport de démultiplication:
1
re:
37/13 (2.846)
2e:
37/19 (1.947)
3e:
28/18 (1.556)
4e:
32/24 (1.333)
5e:
25/21 (1.190)
6e:
26/24 (1.083)
Partie cycle:Type de cadre:
Simple berceau interrompu
Angle de chasse:
24.50 °
Chasse:
95.0 mm (3.74 in)Pneu avant:Type:
Sans chambre (Tubeless)
Taille:
120/70 ZR17M/C (58W)
Fabricant/modèle:
MICHELIN/Pilot POWER C
Fabricant/modèle:
DUNLOP/D218F MPneu arrière:Type:
Sans chambre (Tubeless)Taille:
180/55 ZR17M/C (73W)
Fabricant/modèle:
MICHELIN/Pilot POWER
Fabricant/modèle:
DUNLOP/D218 M
Charge:Charge maximale:
192 kg (423 lb)
(Poids total du pilote, du passager, du
chargement et des accessoires)Pression de gonflage (contrôlée les
pneus froids):Conditions de charge:
0–90 kg (0–198 lb)
Avant:
250 kPa (36 psi) (2.50 kgf/cm²)
Arrière:
290 kPa (42 psi) (2.90 kgf/cm²)
Conditions de charge:
90–192 kg (198–423 lb)
Avant:
250 kPa (36 psi) (2.50 kgf/cm²)
Arrière:
290 kPa (42 psi) (2.90 kgf/cm²)
Conduite à grande vitesse:
Avant:
250 kPa (36 psi) (2.50 kgf/cm²)
Arrière:
290 kPa (42 psi) (2.90 kgf/cm²)Roue avant:Type de roue:
Roue couléeTaille de jante:
17M/C x MT3.50
Roue arrière:Type de roue:
Roue coulée
Taille de jante:
17M/C x MT5.50Frein avant:Type:
Frein à double disque
Commande:
À la main droite
Liquide recommandé:
DOT 4Frein arrière:Type:
Frein monodisque
Commande:
Au pied droit
Liquide recommandé:
DOT 4Suspension avant:Type:
Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique
Débattement des roues:
120.0 mm (4.72 in)Suspension arrière:Type:
Bras oscillant (suspension à bras)
U5SLF2F0.book Page 2 Thursday, August 5, 2004 10:56 AM

CARACTÉRISTIQUES
8-3
8
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique et à gaz
Débattement des roues:
120.0 mm (4.72 in)Partie électrique:Système d’allumage:
Décharge de condensateur (C.C. CDI)
Système de charge:
Alternateur avec rotor à aimantation
permanenteBatterie:Modèle:
GT9B-4
Voltage, capacité:
12 V, 8.0 AhPhare:Type d’ampoule:
Ampoule halogèneVoltage et wattage d’ampoule × quantité:Phare:
12 V, 55.0 W × 2
Feu arrière/stop:
LED
Clignotant avant:
12 V, 10.0 W × 2
Clignotant arrière:
12 V, 10.0 W × 2
Veilleuse:
12 V, 5.0 W × 2
Éclairage de la plaque d’immatriculation:
12 V, 5.0 W × 1
Éclairage des instruments:
LEDTémoin de point mort:
LED
Témoin de feu de route:
LED
Témoin d’avertissement du niveau d’huile:
LED
Témoin des clignotants:
LED
Témoin d’avertissement du niveau de
carburant:
LED
Témoin d’avertissement de la température du
liquide de refroidissement:
LED
Témoin d’avertissement de panne du moteur:
LED
Témoin de l’immobilisateur antivol:
LED
Témoin de changement de vitesse:
LED
Fusibles:Fusible principal:
40.0 A
Fusible de phare:
20.0 A
Fusible du système de signalisation:
15.0 A
Fusible d’allumage:
15.0 A
Fusible des feux de stationnement:
10.0 A
Fusible du ventilateur de radiateur:
15.0 A × 2Fusible du système d’injection électronique de
carburant:
15.0 A
Fusible de sauvegarde:
10.0 A
U5SLF2F0.book Page 3 Thursday, August 5, 2004 10:56 AM

RENSEIGNEMENTS COMPLÉMENTAIRES
9-1
9
FAU26351
Numéros d’identification Inscrire le numéro d’identification de la clé,
le numéro d’identification du véhicule et les
codes figurant sur l’étiquette du modèle aux
emplacements prévus, pour référence lors
de la commande de pièces de rechange
auprès d’un concessionnaire Yamaha ou
en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DE LA
CLÉ :
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26381
Numéro d’identification de la clé
Le numéro d’identification de la clé est poin-
çonné sur l’onglet de la clé. Inscrire ce nu-
méro à l’endroit prévu et s’y référer lors de
la commande d’une nouvelle clé.
FAU26400
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.N.B.:Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est re-quis lors de son immatriculation.
1. Numéro d’identification de la clé
2. Clé d’enregistrement de codes (anneau
rouge)
3. Clés de contact conventionnelles (anneau
noir)
1. Numéro d’identification du véhicule
U5SLF2F0.book Page 1 Thursday, August 5, 2004 10:56 AM

RENSEIGNEMENTS COMPLÉMENTAIRES
9-2
9
FAU26470
Étiquette des codes du modèle
L’étiquette du modèle est collée sur le ca-
dre, sous la selle du pilote. (Voir page 3-17.)
Inscrire les renseignements repris sur cette
étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires
lors de la commande de pièces de re-
change auprès d’un concessionnaire
Yamaha.1.Étiquette des codes du modèle
U5SLF2F0.book Page 2 Thursday, August 5, 2004 10:56 AM

INDEXAAccroche-casques ................................ 3-18
Alarme antivol ....................................... 3-11
Ampoule d’éclairage de plaque
d’immatriculation, remplacement ........ 6-35
Avertisseur, contacteur ......................... 3-12BBagages, supports de sangle de
fixation ................................................ 3-22
Batterie.................................................. 6-31
Béquille latérale .................................... 3-23
Béquille latérale, contrôle et
lubrification ......................................... 6-29
Bougies, contrôle .................................... 6-8
Bras oscillant, lubrification des pivots ... 6-29CCâble des gaz, contrôle du jeu ............. 6-19
Câbles, contrôle et lubrification ............. 6-27
Caches et carénages, dépose et
repose................................................... 6-6
Calage de la moto ................................. 6-37
Caractéristiques ...................................... 8-1
Carburant .............................................. 3-15
Carburant, économies............................. 5-3
Carburant, témoin du niveau................... 3-4
Chaîne de transmission, lubrification .... 6-27
Chaîne de transmission, tension........... 6-25
Clé de contact, numéro d’identification ... 9-1
Clignotant, remplacement d’une
ampoule .............................................. 6-35
Clignotants, contacteur ......................... 3-12
Clignotants, témoins ............................... 3-4
Combiné ressort-amortisseur,
réglage................................................ 3-21Combinés de contacteurs ..................... 3-12
Compartiment de rangement ................ 3-18
Compte-tours .......................................... 3-7
Conduit d’air ......................................... 6-18
Contacteur à clé/antivol .......................... 3-2
Contacteur d’appel de phare ................ 3-12
Coupe-circuit d’allumage ...................... 3-23
Coupe-circuit du moteur ....................... 3-12
DDémarrage du moteur ............................ 5-1
Démarreur, contacteur.......................... 3-12
Direction, contrôle................................. 6-30
Durite de mise à l’air/de trop-plein du
réservoir de carburant ........................ 3-16EÉcran multifonction ................................. 3-8
Embrayage, levier................................. 3-13
Embrayage, réglage de la garde du
levier................................................... 6-22
Emplacement des éléments ................... 2-1
Entretiens et graissages périodiques,
tableau ................................................. 6-2
Étiquette des codes du modèle .............. 9-2FFeu arrière/stop .................................... 6-35
Feu stop, réglage du contacteur ........... 6-23
Feux de détresse, contacteur ............... 3-13
Filtre à air, contrôle de l’élément .......... 6-16
Fourche, contrôle.................................. 6-30
Fourche, réglage .................................. 3-19
Frein, levier ........................................... 3-14
Frein, pédale......................................... 3-14
Fusibles, remplacement ....................... 6-32
HHuile moteur et cartouche du filtre .......... 6-9
Huile moteur, témoin du niveau .............. 3-4IImmobilisateur antivol ............................. 3-1
Inverseur feu de route/feu de
croisement .......................................... 3-12JJeu des soupapes ................................. 6-19LLevier de frein et d’embrayage,
contrôle et lubrification ........................ 6-28
Liquide de frein, changement ................ 6-25
Liquide de frein, contrôle du niveau ...... 6-24
Liquide de refroidissement .................... 6-12
Liquide de refroidissement,
témoin de température.......................... 3-5NNuméros d’identification .......................... 9-1PPanne du moteur, témoin ........................ 3-7
Pannes, diagnostic ................................ 6-40
Pédale de frein et sélecteur,
contrôle et lubrification ........................ 6-28
Phare, remplacement d’une ampoule ... 6-33
Plaquettes de frein, contrôle ................. 6-23
Pneus .................................................... 6-20
Poignée et câble des gaz,
contrôle et lubrification ........................ 6-28
Points à contrôler avant chaque
utilisation ............................................... 4-2
Pot catalytique....................................... 3-16RRégime de ralenti du moteur ................. 6-18
U5SLF2F0.book Page 1 Thursday, August 5, 2004 10:56 AM

INDEX
Remisage ............................................... 7-3
Réservoir de carburant, bouchon ......... 3-14
Rodage du moteur .................................. 5-3
Roue arrière.......................................... 6-39
Roue avant ........................................... 6-37
Roues ................................................... 6-22
Roulements de roue, contrôle .............. 6-31SSchémas de diagnostic de pannes....... 6-41
Sécurité.................................................. 1-1
Sélecteur .............................................. 3-13
Selles .................................................... 3-17
Soin ........................................................ 7-1
Stationnement ........................................ 5-4TTémoin de changement de vitesse......... 3-7
Témoin de feu de route .......................... 3-4
Témoin de l’immobilisateur antivol ......... 3-7
Témoin du point mort.............................. 3-4
Témoins et témoins d’alerte ................... 3-3
Trousse de réparation ............................ 6-1VVéhicule, numéro d’identification ............ 9-1
Veilleuse, remplacement d’une
ampoule.............................................. 6-36
Vitesses, sélection .................................. 5-2
U5SLF2F0.book Page 2 Thursday, August 5, 2004 10:56 AM

A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM
