YAMAHA YZF-R6 2006 Notices Demploi (in French)

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-3
6

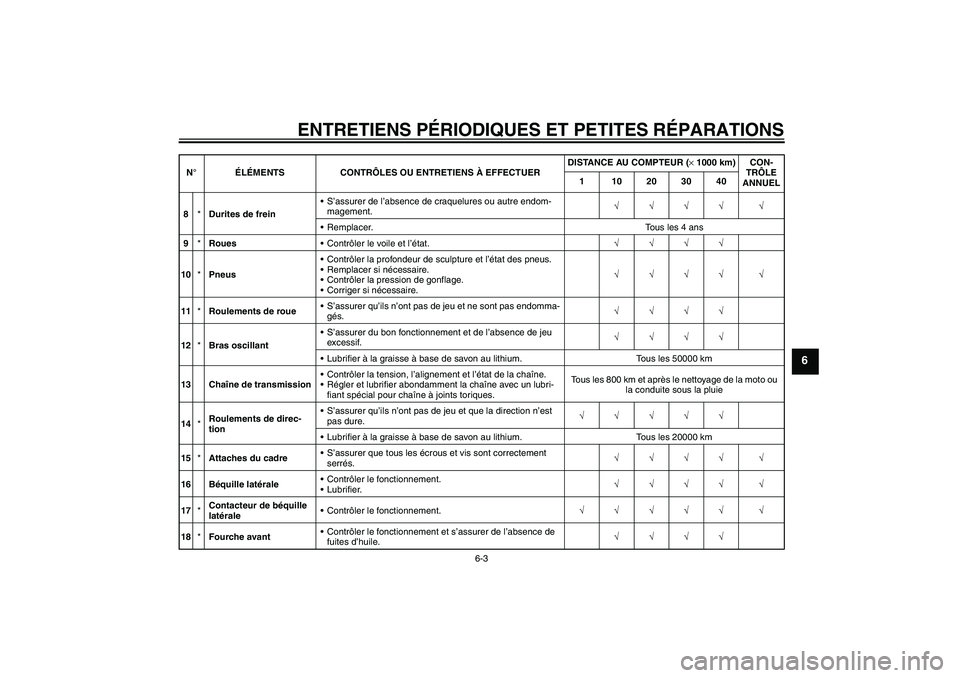

8*Durites de freinS’assurer de l’absence de craquelures ou autre endom-
magement.√√√√ √
Remplacer. Tous les 4 ans
9*RouesContrôler le voile et l’état.√√√√
10*PneusContrôler la profondeur de sculpture et l’état des pneus.
Remplacer si nécessaire.
Contrôler la pression de gonflage.
Corriger si nécessaire.√√√√ √
11*Roulements de roueS’assurer qu’ils n’ont pas de jeu et ne sont pas endomma-
gés.√√√√
12*Bras oscillantS’assurer du bon fonctionnement et de l’absence de jeu
excessif.√√√√
Lubrifier à la graisse à base de savon au lithium. Tous les 50000 km
13 Chaîne de transmissionContrôler la tension, l’alignement et l’état de la chaîne.
Régler et lubrifier abondamment la chaîne avec un lubri-
fiant spécial pour chaîne à joints toriques. Tous les 800 km et après le nettoyage de la moto ou
la conduite sous la pluie
14*Roulements de direc-
tionS’assurer qu’ils n’ont pas de jeu et que la direction n’est
pas dure.√√√√√
Lubrifier à la graisse à base de savon au lithium. Tous les 20000 km
15*Attaches du cadreS’assurer que tous les écrous et vis sont correctement
serrés.√√√√ √
16 Béquille latéraleContrôler le fonctionnement.
Lubrifier.√√√√ √
17*Contacteur de béquille
latéraleContrôler le fonctionnement.√√√√√ √
18*Fourche avantContrôler le fonctionnement et s’assurer de l’absence de
fuites d’huile.√√√√ N°ÉLÉMENTS CONTRÔLES OU ENTRETIENS À EFFECTUERDISTANCE AU COMPTEUR (× 1000 km) CON-
TRÔLE
ANNUEL 1 10203040
U2C0F0F0.book Page 3 Thursday, September 15, 2005 10:06 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-4
6

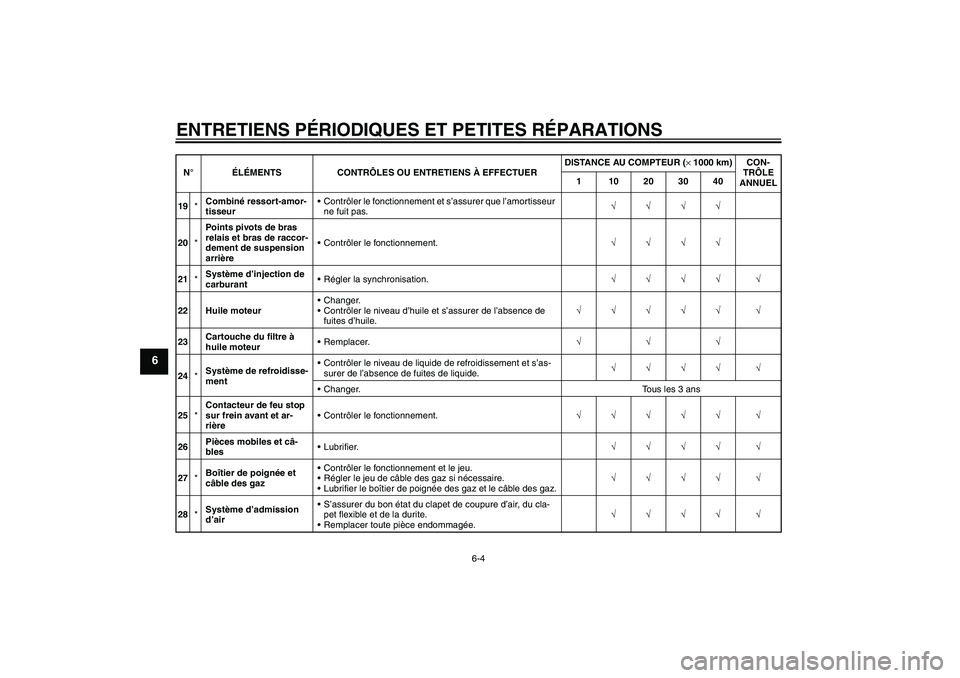

19*Combiné ressort-amor-
tisseurContrôler le fonctionnement et s’assurer que l’amortisseur
ne fuit pas.√√√√
20*Points pivots de bras
relais et bras de raccor-
dement de suspension
arrière Contrôler le fonctionnement.√√√√
21*Système d’injection de
carburantRégler la synchronisation.√√√√ √
22 Huile moteurChanger.
Contrôler le niveau d’huile et s’assurer de l’absence de
fuites d’huile.√√√√√ √
23Cartouche du filtre à
huile moteurRemplacer.√√√
24*Système de refroidisse-
mentContrôler le niveau de liquide de refroidissement et s’as-
surer de l’absence de fuites de liquide.√√√√ √
Changer. Tous les 3 ans
25*Contacteur de feu stop
sur frein avant et ar-
rièreContrôler le fonctionnement.√√√√√ √
26Pièces mobiles et câ-
blesLubrifier.√√√√ √
27*Boîtier de poignée et
câble des gazContrôler le fonctionnement et le jeu.
Régler le jeu de câble des gaz si nécessaire.
Lubrifier le boîtier de poignée des gaz et le câble des gaz.√√√√ √
28*Système d’admission
d’airS’assurer du bon état du clapet de coupure d’air, du cla-
pet flexible et de la durite.
Remplacer toute pièce endommagée.√√√√ √ N°ÉLÉMENTS CONTRÔLES OU ENTRETIENS À EFFECTUERDISTANCE AU COMPTEUR (× 1000 km) CON-
TRÔLE
ANNUEL 1 10203040U2C0F0F0.book Page 4 Thursday, September 15, 2005 10:06 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-5
6
FAU18680
N.B.:

Filtre à air
L’élément équipant le filtre à air de ce modèle est en papier huilé et est jetable. Il convient dès lors de ne pas le nettoyer à l’air
comprimé sous peine de l’endommager.
Il convient de remplacer plus fréquemment l’élément si le véhicule est utilisé dans des zones très poussiéreuses ou humides.


Entretien des freins hydrauliques
Contrôler régulièrement le niveau du liquide de frein et, si nécessaire, faire l’appoint de liquide.
Remplacer les composants internes des maîtres-cylindres et des étriers et changer le liquide de frein tous les deux ans.Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.
29*Tube et pot d’échappe-
mentContrôler le serrage du collier à vis.√√√√√
30*Éclairage, signalisa-
tion et contacteursContrôler le fonctionnement.
Régler le faisceau de phare.√√√√√ √ N°ÉLÉMENTS CONTRÔLES OU ENTRETIENS À EFFECTUERDISTANCE AU COMPTEUR (× 1000 km) CON-
TRÔLE
ANNUEL 1 10203040
U2C0F0F0.book Page 5 Thursday, September 15, 2005 10:06 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-6
6

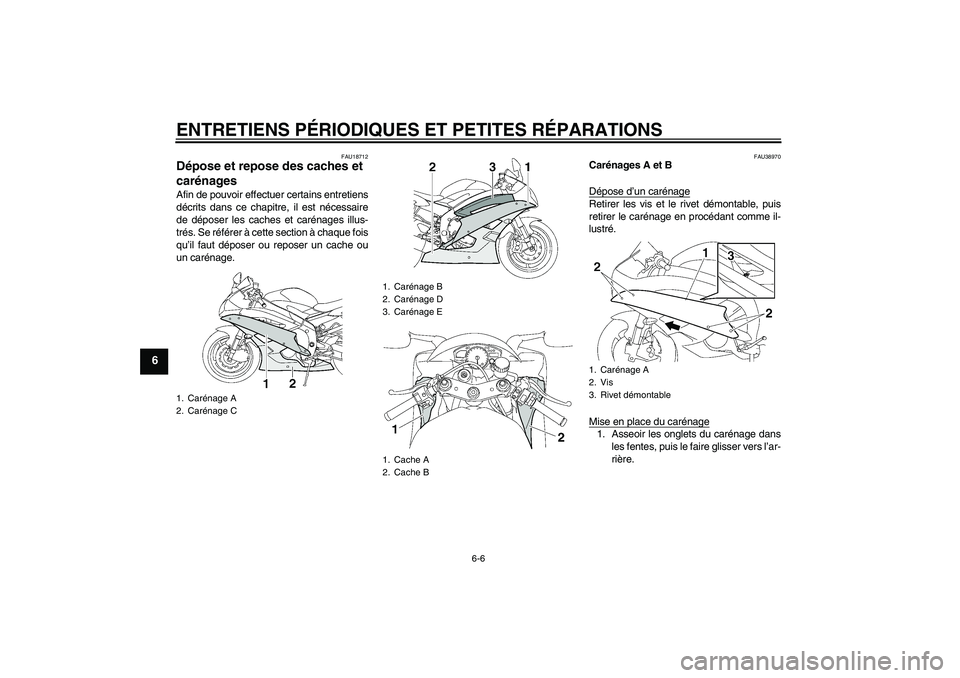

FAU18712
Dépose et repose des caches et
carénages Afin de pouvoir effectuer certains entretiens
décrits dans ce chapitre, il est nécessaire
de déposer les caches et carénages illus-
trés. Se référer à cette section à chaque fois
qu’il faut déposer ou reposer un cache ou
un carénage.
FAU38970
Carénages A et B
Dépose d’un carénageRetirer les vis et le rivet démontable, puis
retirer le carénage en procédant comme il-
lustré.
Mise en place du carénage1. Asseoir les onglets du carénage dans
les fentes, puis le faire glisser vers l’ar-
rière.
1. Carénage A
2. Carénage C
1. Carénage B
2. Carénage D
3. Carénage E
1. Cache A
2. Cache B
1. Carénage A
2. Vis
3. Rivet démontable
U2C0F0F0.book Page 6 Thursday, September 15, 2005 10:06 AM

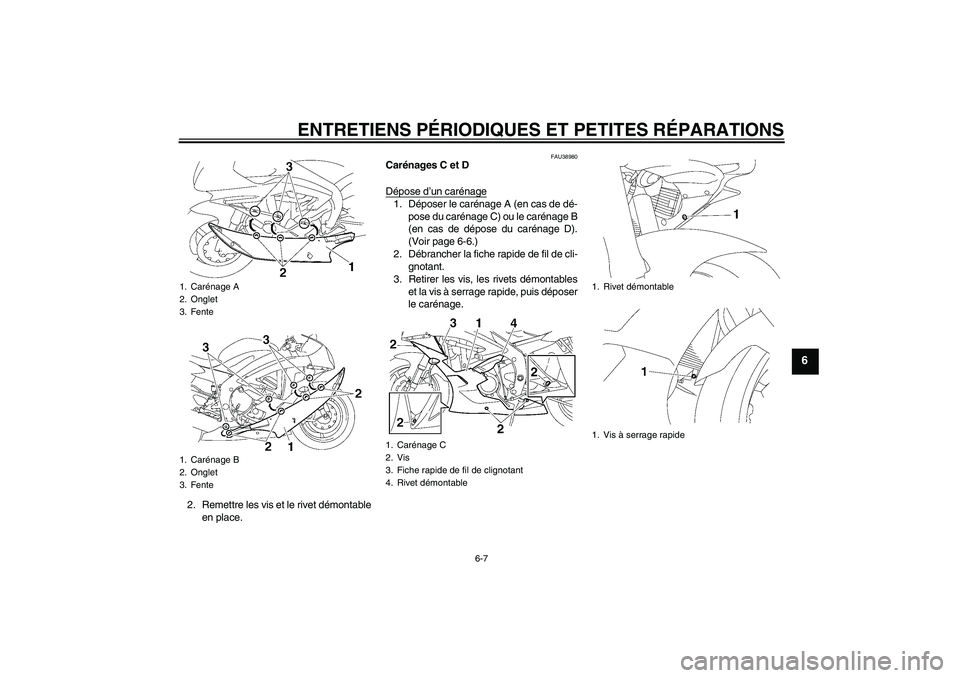

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-7
6
2. Remettre les vis et le rivet démontable
en place.
FAU38980
Carénages C et D
Dépose d’un carénage1. Déposer le carénage A (en cas de dé-
pose du carénage C) ou le carénage B
(en cas de dépose du carénage D).
(Voir page 6-6.)
2. Débrancher la fiche rapide de fil de cli-
gnotant.
3. Retirer les vis, les rivets démontables
et la vis à serrage rapide, puis déposer
le carénage.
1. Carénage A
2. Onglet
3. Fente
1. Carénage B
2. Onglet
3. Fente
1. Carénage C
2. Vis
3. Fiche rapide de fil de clignotant
4. Rivet démontable
1. Rivet démontable
1. Vis à serrage rapide
U2C0F0F0.book Page 7 Thursday, September 15, 2005 10:06 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-8
6

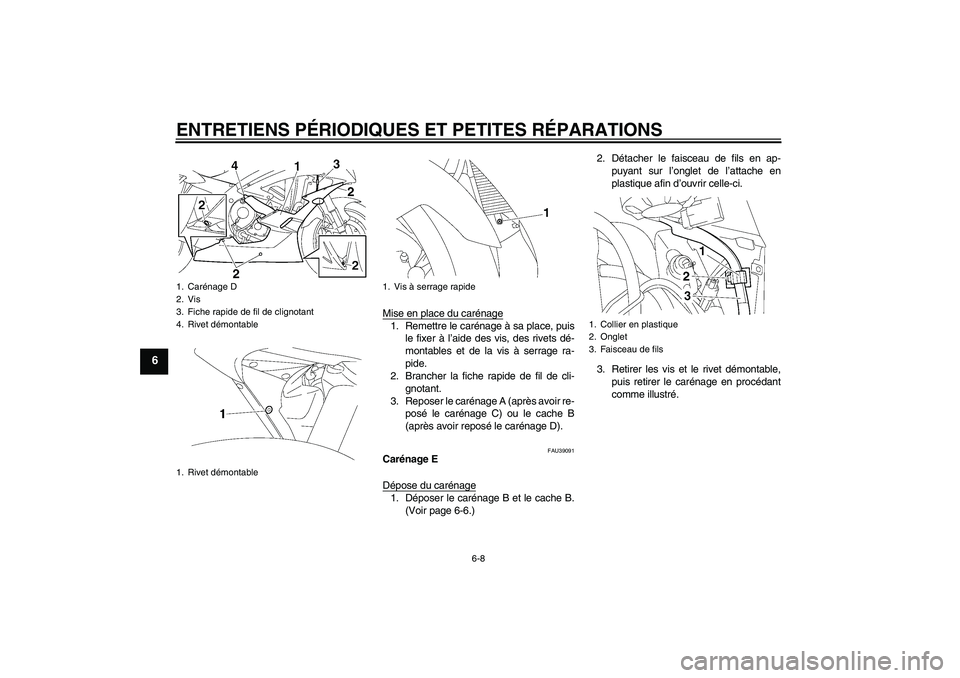

Mise en place du carénage1. Remettre le carénage à sa place, puis
le fixer à l’aide des vis, des rivets dé-
montables et de la vis à serrage ra-
pide.
2. Brancher la fiche rapide de fil de cli-
gnotant.
3. Reposer le carénage A (après avoir re-
posé le carénage C) ou le cache B
(après avoir reposé le carénage D).
FAU39091
Carénage E
Dépose du carénage1. Déposer le carénage B et le cache B.
(Voir page 6-6.)2. Détacher le faisceau de fils en ap-
puyant sur l’onglet de l’attache en
plastique afin d’ouvrir celle-ci.
3. Retirer les vis et le rivet démontable,
puis retirer le carénage en procédant
comme illustré.
1. Carénage D
2. Vis
3. Fiche rapide de fil de clignotant
4. Rivet démontable
1. Rivet démontable
1. Vis à serrage rapide
1. Collier en plastique
2. Onglet
3. Faisceau de fils
U2C0F0F0.book Page 8 Thursday, September 15, 2005 10:06 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-9
6

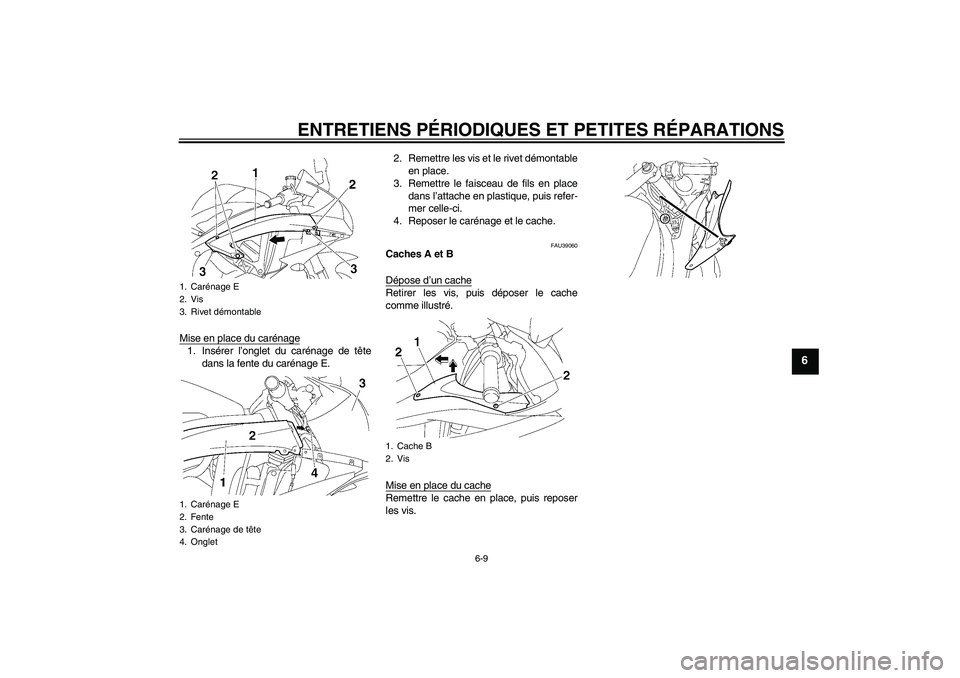

Mise en place du carénage1. Insérer l’onglet du carénage de tête
dans la fente du carénage E.2. Remettre les vis et le rivet démontable
en place.
3. Remettre le faisceau de fils en place
dans l’attache en plastique, puis refer-
mer celle-ci.
4. Reposer le carénage et le cache.
FAU39060
Caches A et B
Dépose d’un cacheRetirer les vis, puis déposer le cache
comme illustré.
Mise en place du cacheRemettre le cache en place, puis reposer
les vis.
1. Carénage E
2. Vis
3. Rivet démontable
1. Carénage E
2. Fente
3. Carénage de tête
4. Onglet
1. Cache B
2. Vis
U2C0F0F0.book Page 9 Thursday, September 15, 2005 10:06 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-10
6

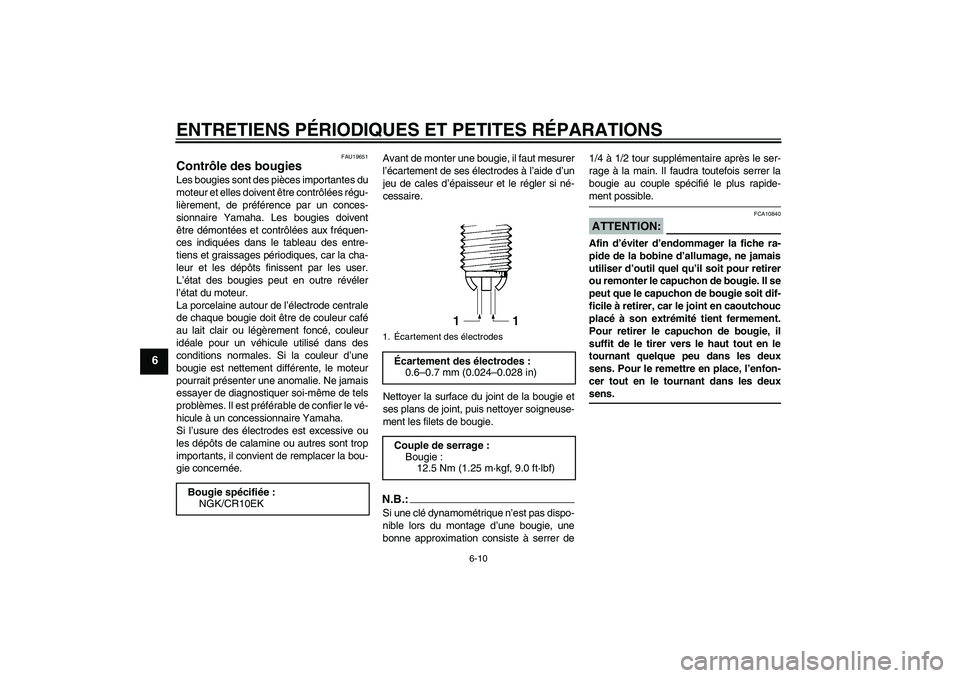

FAU19651
Contrôle des bougies Les bougies sont des pièces importantes du
moteur et elles doivent être contrôlées régu-
lièrement, de préférence par un conces-
sionnaire Yamaha. Les bougies doivent
être démontées et contrôlées aux fréquen-
ces indiquées dans le tableau des entre-
tiens et graissages périodiques, car la cha-
leur et les dépôts finissent par les user.
L’état des bougies peut en outre révéler
l’état du moteur.
La porcelaine autour de l’électrode centrale
de chaque bougie doit être de couleur café
au lait clair ou légèrement foncé, couleur
idéale pour un véhicule utilisé dans des
conditions normales. Si la couleur d’une
bougie est nettement différente, le moteur
pourrait présenter une anomalie. Ne jamais
essayer de diagnostiquer soi-même de tels
problèmes. Il est préférable de confier le vé-
hicule à un concessionnaire Yamaha.
Si l’usure des électrodes est excessive ou
les dépôts de calamine ou autres sont trop
importants, il convient de remplacer la bou-
gie concernée.Avant de monter une bougie, il faut mesurer
l’écartement de ses électrodes à l’aide d’un
jeu de cales d’épaisseur et le régler si né-
cessaire.
Nettoyer la surface du joint de la bougie et
ses plans de joint, puis nettoyer soigneuse-
ment les filets de bougie.
N.B.:Si une clé dynamométrique n’est pas dispo-
nible lors du montage d’une bougie, une
bonne approximation consiste à serrer de1/4 à 1/2 tour supplémentaire après le ser-
rage à la main. Il faudra toutefois serrer la
bougie au couple spécifié le plus rapide-
ment possible.ATTENTION:
FCA10840
Afin d’éviter d’endommager la fiche ra-
pide de la bobine d’allumage, ne jamais
utiliser d’outil quel qu’il soit pour retirer
ou remonter le capuchon de bougie. Il se
peut que le capuchon de bougie soit dif-
ficile à retirer, car le joint en caoutchouc
placé à son extrémité tient fermement.
Pour retirer le capuchon de bougie, il
suffit de le tirer vers le haut tout en le
tournant quelque peu dans les deux
sens. Pour le remettre en place, l’enfon-
cer tout en le tournant dans les deuxsens.
Bougie spécifiée:
NGK/CR10EK
1.Écartement des électrodesÉcartement des électrodes :
0.6–0.7 mm (0.024–0.028 in)
Couple de serrage :
Bougie :
12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)
U2C0F0F0.book Page 10 Thursday, September 15, 2005 10:06 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-11
6

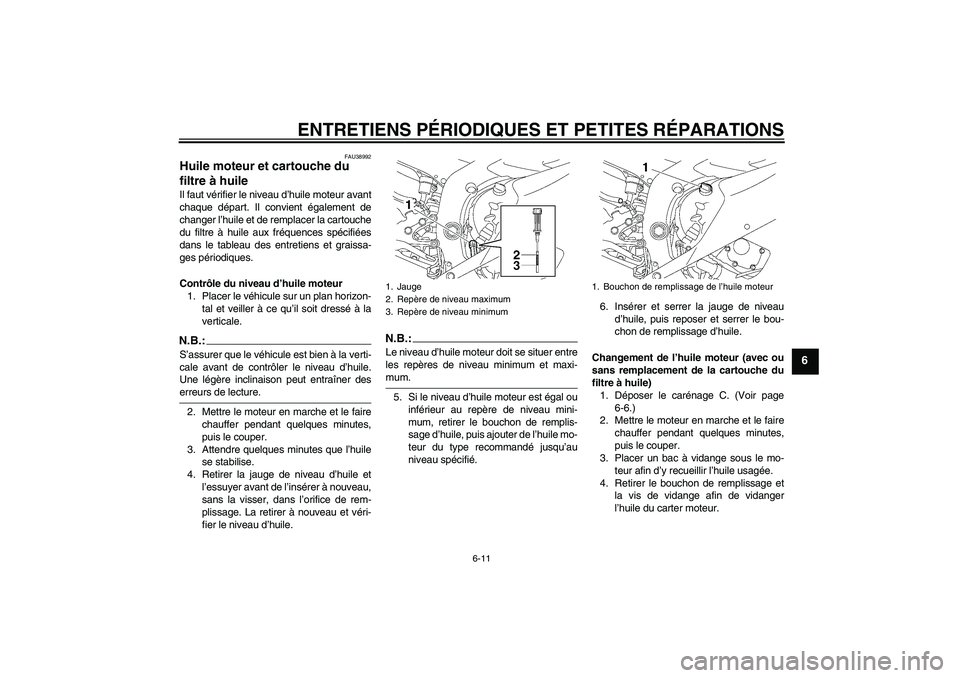

FAU38992
Huile moteur et cartouche du
filtre à huile Il faut vérifier le niveau d’huile moteur avant
chaque départ. Il convient également de
changer l’huile et de remplacer la cartouche
du filtre à huile aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
Contrôle du niveau d’huile moteur
1. Placer le véhicule sur un plan horizon-
tal et veiller à ce qu’il soit dressé à la
verticale.N.B.:S’assurer que le véhicule est bien à la verti-
cale avant de contrôler le niveau d’huile.
Une légère inclinaison peut entraîner deserreurs de lecture.
2. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
3. Attendre quelques minutes que l’huile
se stabilise.
4. Retirer la jauge de niveau d’huile et
l’essuyer avant de l’insérer à nouveau,
sans la visser, dans l’orifice de rem-
plissage. La retirer à nouveau et véri-
fier le niveau d’huile.
N.B.:Le niveau d’huile moteur doit se situer entre
les repères de niveau minimum et maxi-mum.
5. Si le niveau d’huile moteur est égal ou
inférieur au repère de niveau mini-
mum, retirer le bouchon de remplis-
sage d’huile, puis ajouter de l’huile mo-
teur du type recommandé jusqu’au
niveau spécifié.6. Insérer et serrer la jauge de niveau
d’huile, puis reposer et serrer le bou-
chon de remplissage d’huile.
Changement de l’huile moteur (avec ou
sans remplacement de la cartouche du
filtre à huile)
1. Déposer le carénage C. (Voir page
6-6.)
2. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
3. Placer un bac à vidange sous le mo-
teur afin d’y recueillir l’huile usagée.
4. Retirer le bouchon de remplissage et
la vis de vidange afin de vidanger
l’huile du carter moteur.1. Jauge
2. Repère de niveau maximum
3. Repère de niveau minimum

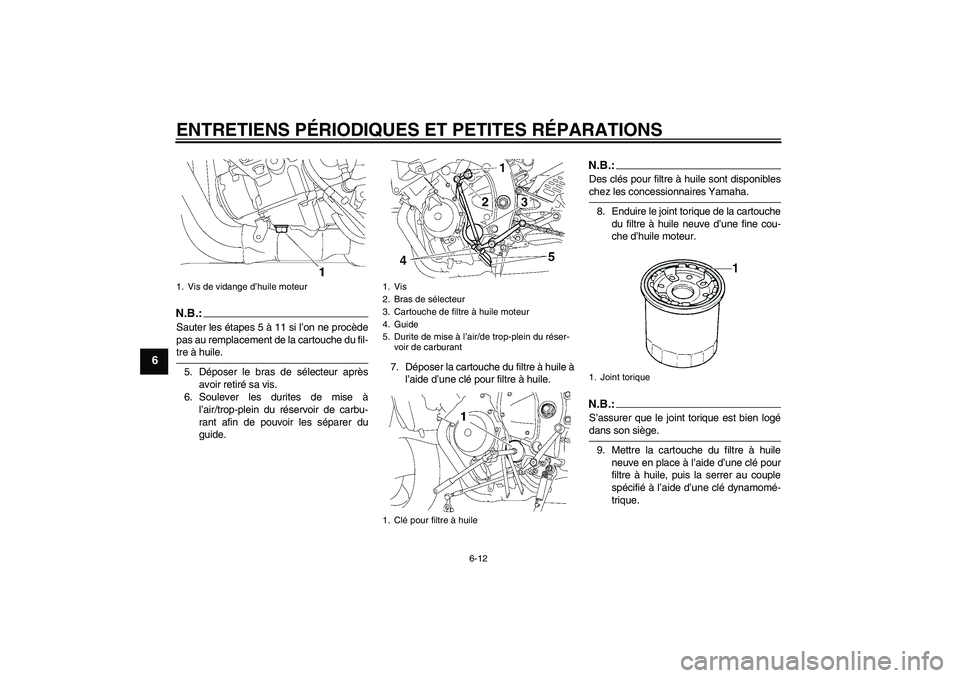

1. Bouchon de remplissage de l’huile moteur
U2C0F0F0.book Page 11 Thursday, September 15, 2005 10:06 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-12
6
N.B.:Sauter les étapes 5 à 11 si l’on ne procède
pas au remplacement de la cartouche du fil-tre à huile.
5. Déposer le bras de sélecteur après
avoir retiré sa vis.
6. Soulever les durites de mise à
l’air/trop-plein du réservoir de carbu-
rant afin de pouvoir les séparer du
guide.7. Déposer la cartouche du filtre à huile à
l’aide d’une clé pour filtre à huile.
N.B.:Des clés pour filtre à huile sont disponibleschez les concessionnaires Yamaha.
8. Enduire le joint torique de la cartouche
du filtre à huile neuve d’une fine cou-
che d’huile moteur.N.B.:S’assurer que le joint torique est bien logédans son siège.
9. Mettre la cartouche du filtre à huile
neuve en place à l’aide d’une clé pour
filtre à huile, puis la serrer au couple
spécifié à l’aide d’une clé dynamomé-
trique.
1. Vis de vidange d’huile moteur
1. Vis
2. Bras de sélecteur
3. Cartouche de filtre à huile moteur
4. Guide
5. Durite de mise à l’air/de trop-plein du réser-
voir de carburant
1. Clé pour filtre à huile
1. Joint torique
U2C0F0F0.book Page 12 Thursday, September 15, 2005 10:06 AM
