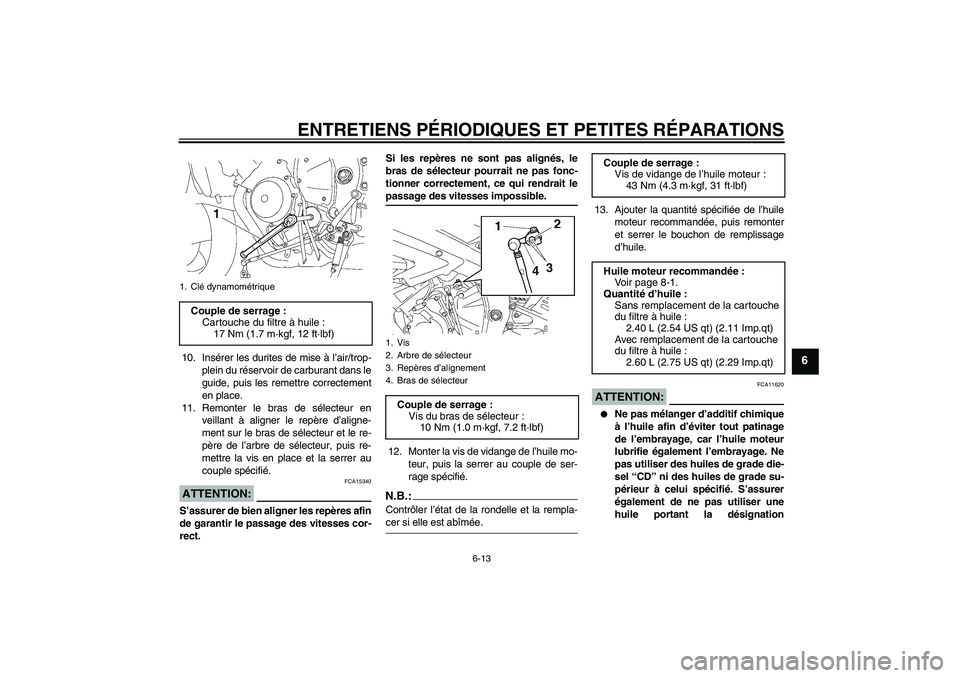

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-13
6
10. Insérer les durites de mise à l’air/trop-
plein du réservoir de carburant dans le
guide, puis les remettre correctement
en place.
11. Remonter le bras de sélecteur en
veillant à aligner le repère d’aligne-
ment sur le bras de sélecteur et le re-
père de l’arbre de sélecteur, puis re-
mettre la vis en place et la serrer au
couple spécifié.ATTENTION:
FCA15340
S’assurer de bien aligner les repères afin
de garantir le passage des vitesses cor-
rect.Si les repères ne sont pas alignés, le
bras de sélecteur pourrait ne pas fonc-
tionner correctement, ce qui rendrait le
passage des vitesses impossible.
12. Monter la vis de vidange de l’huile mo-
teur, puis la serrer au couple de ser-
rage spécifié.N.B.:Contrôler l’état de la rondelle et la rempla-cer si elle est abîmée.13. Ajouter la quantité spécifiée de l’huile
moteur recommandée, puis remonter
et serrer le bouchon de remplissage
d’huile.
ATTENTION:
FCA11620


Ne pas mélanger d’additif chimique
à l’huile afin d’éviter tout patinage
de l’embrayage, car l’huile moteur
lubrifie également l’embrayage. Ne
pas utiliser des huiles de grade die-
sel “CD” ni des huiles de grade su-
périeur à celui spécifié. S’assurer
également de ne pas utiliser une
huile portant la désignation
1. Clé dynamométriqueCouple de serrage :
Cartouche du filtre à huile :
17 Nm (1.7 m·kgf, 12 ft·lbf)
1. Vis
2. Arbre de sélecteur
3. Repères d’alignement
4. Bras de sélecteur
Couple de serrage :
Vis du bras de sélecteur :
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Couple de serrage :
Vis de vidange de l’huile moteur :
43 Nm (4.3 m·kgf, 31 ft·lbf)
Huile moteur recommandée:
Voir page 8-1.
Quantité d’huile :
Sans remplacement de la cartouche
du filtre à huile :
2.40 L (2.54 US qt) (2.11 Imp.qt)
Avec remplacement de la cartouche
du filtre à huile :
2.60 L (2.75 US qt) (2.29 Imp.qt)
U2C0F0F0.book Page 13 Thursday, September 15, 2005 10:06 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-14
6
“ENERGY CONSERVING II” ou la
même désignation avec un chiffre
plus élevé.


S’assurer qu’aucune crasse ou ob-jet ne pénètre dans le carter moteur.
14. Mettre le moteur en marche et le lais-
ser tourner au ralenti pendant quel-
ques minutes et contrôler s’il y a pré-
sence de fuites d’huile. En cas de fuite
d’huile, couper immédiatement le mo-
teur et rechercher la cause.
N.B.:Une fois le moteur mis en marche, le témoin
d’alerte du niveau d’huile doit s’éteindre si leniveau d’huile est suffisant.ATTENTION:
FCA10400
Si le témoin d’alerte du niveau d’huile
tremblote ou ne s’éteint pas, couper im-
médiatement le moteur, puis faire con-
trôler le véhicule par un concessionnaireYamaha.
15. Couper le moteur, puis vérifier le ni-
veau d’huile et faire l’appoint, si néces-
saire.
16. Reposer le carénage.
FAU20070

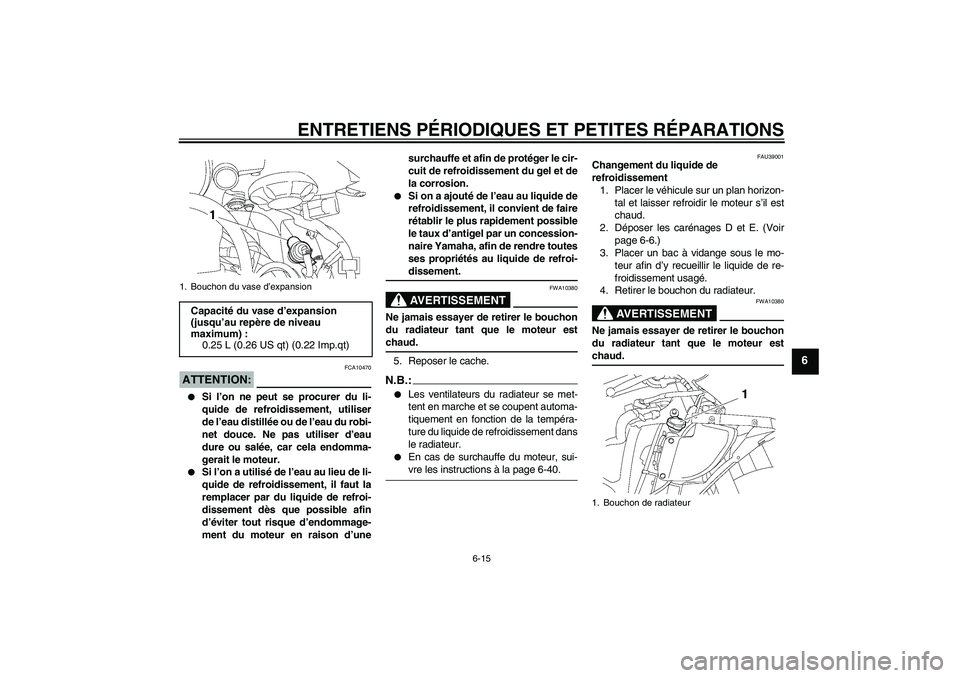

Liquide de refroidissement Il faut contrôler le niveau du liquide de refroi-
dissement avant chaque départ. Il convient
également de changer le liquide de refroi-
dissement aux fréquences spécifiées dans
le tableau des entretiens et graissages pé-
riodiques.
FAU39082
Contrôle du niveau
1. Placer le véhicule sur un plan horizon-
tal et veiller à ce qu’il soit dressé à la
verticale.N.B.:

Le niveau du liquide de refroidisse-
ment doit être vérifié le moteur froid,
car il varie en fonction de la tempéra-
ture du moteur.


S’assurer que le véhicule soit bien à la
verticale avant de contrôler le niveau
du liquide de refroidissement. Une lé-
gère inclinaison peut entraîner des er-reurs de lecture.
2. Contrôler le niveau du liquide de refroi-
dissement dans le vase d’expansion.
N.B.:Le niveau du liquide de refroidissement doit
se situer entre les repères de niveau mini-mum et maximum.3. Si le niveau du liquide de refroidisse-
ment est égal ou inférieur au repère de
niveau minimum, déposer le cache B
(Voir page 6-6.).
4. Retirer le bouchon du vase d’expan-
sion, ajouter du liquide jusqu’au repère
de niveau maximum, puis remettre le
bouchon en place.
1. Vase d’expansion
2. Repère de niveau maximum
3. Repère de niveau minimum
U2C0F0F0.book Page 14 Thursday, September 15, 2005 10:06 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-15
6
ATTENTION:
FCA10470


Si l’on ne peut se procurer du li-
quide de refroidissement, utiliser
de l’eau distillée ou de l’eau du robi-
net douce. Ne pas utiliser d’eau
dure ou salée, car cela endomma-
gerait le moteur.


Si l’on a utilisé de l’eau au lieu de li-
quide de refroidissement, il faut la
remplacer par du liquide de refroi-
dissement dès que possible afin
d’éviter tout risque d’endommage-
ment du moteur en raison d’unesurchauffe et afin de protéger le cir-
cuit de refroidissement du gel et de
la corrosion.


Si on a ajouté de l’eau au liquide de
refroidissement, il convient de faire
rétablir le plus rapidement possible
le taux d’antigel par un concession-
naire Yamaha, afin de rendre toutes
ses propriétés au liquide de refroi-dissement.AVERTISSEMENT
FWA10380
Ne jamais essayer de retirer le bouchon
du radiateur tant que le moteur estchaud.
5. Reposer le cache.N.B.:

Les ventilateurs du radiateur se met-
tent en marche et se coupent automa-
tiquement en fonction de la tempéra-
ture du liquide de refroidissement dans
le radiateur.


En cas de surchauffe du moteur, sui-vre les instructions à la page 6-40.
FAU39001
Changement du liquide de
refroidissement
1. Placer le véhicule sur un plan horizon-
tal et laisser refroidir le moteur s’il est
chaud.
2. Déposer les carénages D et E. (Voir
page 6-6.)
3. Placer un bac à vidange sous le mo-
teur afin d’y recueillir le liquide de re-
froidissement usagé.
4. Retirer le bouchon du radiateur.
AVERTISSEMENT
FWA10380
Ne jamais essayer de retirer le bouchon
du radiateur tant que le moteur estchaud.
1. Bouchon du vase d’expansionCapacité du vase d’expansion
(jusqu’au repère de niveau
maximum) :
0.25 L (0.26 US qt) (0.22 Imp.qt)
1. Bouchon de radiateur
U2C0F0F0.book Page 15 Thursday, September 15, 2005 10:06 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-16
6
5. Retirer la vis de vidange du liquide de
refroidissement afin de vidanger le cir-
cuit de refroidissement.
6. Déplacer le collier à pince de durite
dans la direction illustrée, puis débran-
cher la durite du radiateur afin de vi-
danger ce dernier.
7. Déposer le vase d’expansion après
avoir retiré ses vis.
8. Retirer le bouchon du vase d’expan-
sion, puis retourner le vase d’expan-
sion afin de le vider.9. Une fois tout le liquide de refroidisse-
ment vidangé, rincer soigneusement
le circuit de refroidissement à l’eau
courante propre.
10. Remettre le vase d’expansion en
place et le fixer à l’aide de ses vis.
11. Brancher la durite du radiateur, puis
repousser le collier à pince de durite à
sa place.
12. Remettre la vis de vidange du liquide
de refroidissement en place, puis la
serrer au couple spécifié.
N.B.:Contrôler l’état de la rondelle et la rempla-cer si elle est abîmée.13. Verser du liquide de refroidissement
du type recommandé jusqu’au repère
de niveau maximum du vase d’expan-
sion, puis remettre le bouchon en
place.
14. Remplir entièrement le radiateur de li-
quide de refroidissement du type re-
commandé.
1. Vis de vidange du liquide de refroidissement
2. Collier de durite
3. Durite du radiateur
1. Bouchon du vase d’expansion
2. Vase d’expansion
3. Vis
Couple de serrage :
Vis de vidange du liquide de
refroidissement :
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Proportion d’antigel et d’eau :
1:1
Antigel recommandé:
Antigel de haute qualité, composé
d’éthylène glycol et contenant des in-
hibiteurs de corrosion pour les mo-
teurs en aluminium
Quantité de liquide de
refroidissement :
Capacité du radiateur (intégralité du
circuit) :
2.30 L (2.43 US qt) (2.02 Imp.qt)
Capacité du vase d’expansion
(jusqu’au repère de niveau
maximum) :
0.25 L (0.26 US qt) (0.22 Imp.qt)
U2C0F0F0.book Page 16 Thursday, September 15, 2005 10:06 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-17
6
ATTENTION:
FCA10470


Si l’on ne peut se procurer du li-
quide de refroidissement, utiliser
de l’eau distillée ou de l’eau du robi-
net douce. Ne pas utiliser d’eau
dure ou salée, car cela endomma-
gerait le moteur.


Si l’on a utilisé de l’eau au lieu de li-
quide de refroidissement, il faut la
remplacer par du liquide de refroi-
dissement dès que possible afin
d’éviter tout risque d’endommage-
ment du moteur en raison d’une
surchauffe et afin de protéger le cir-
cuit de refroidissement du gel et de
la corrosion.


Si on a ajouté de l’eau au liquide de
refroidissement, il convient de faire
rétablir le plus rapidement possible
le taux d’antigel par un concession-
naire Yamaha, afin de rendre toutes
ses propriétés au liquide de refroi-dissement.
15. Mettre le bouchon du radiateur en
place, mettre ensuite le moteur en
marche et le laisser tourner quelques
minutes au ralenti, puis le couper.
16. Retirer le bouchon du radiateur afin de
vérifier le niveau du liquide de refroi-
dissement dans le radiateur. Si néces-saire, ajouter du liquide de sorte à
remplir le radiateur, puis remettre le
bouchon du radiateur en place.
17. Mettre le moteur en marche, et s’assu-
rer de l’absence de toute fuite de li-
quide de refroidissement. En cas de
fuite, faire vérifier le circuit de refroidis-
sement par un concessionnaire
Yamaha.
18. Remettre les carénages en place.
FAU36761
Élément du filtre à airIl convient de remplacer l’élément du filtre à
air aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages périodi-
ques. Confier le remplacement de l’élément
du filtre à air à un concessionnaire Yamaha.
U2C0F0F0.book Page 17 Thursday, September 15, 2005 10:06 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-18
6
FAU21381
Contrôle du jeu de câble des gaz Le jeu de câble des gaz doit être de 3.0–5.0
mm (0.12–0.20 in) à la poignée des gaz.
Contrôler régulièrement le jeu de câble des
gaz et, si nécessaire, le faire régler par un
concessionnaire Yamaha.
FAU21401
Jeu des soupapes À la longue, le jeu aux soupapes se modifie,
ce qui provoque un mauvais mélange car-
burant-air ou produit un bruit anormal. Pour
éviter ce problème, il faut faire régler le jeu
aux soupapes par un concessionnaire
Yamaha aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.
FAU21771

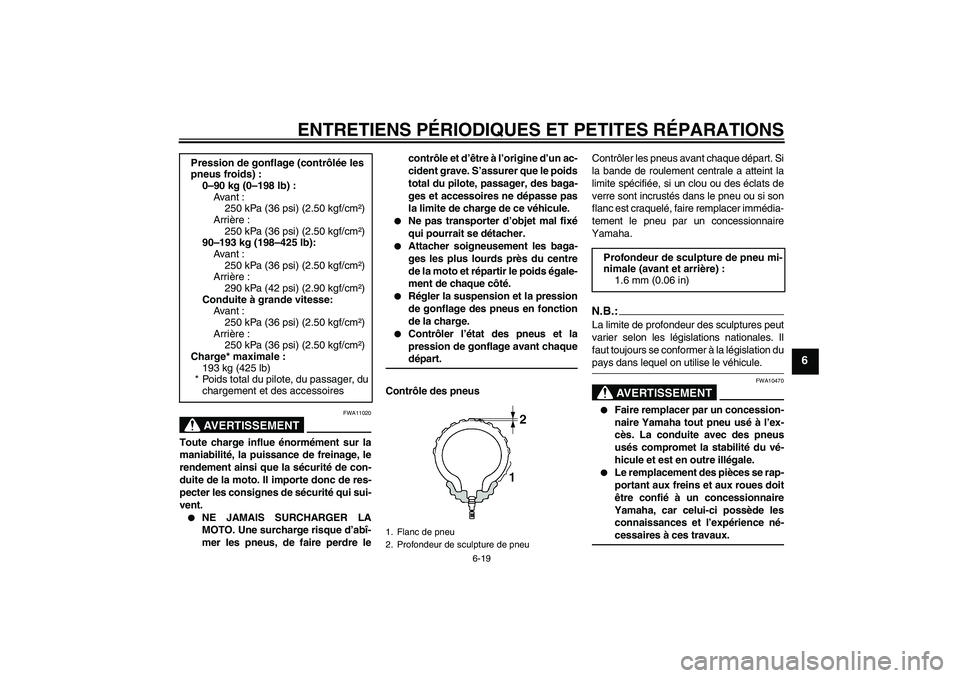

Pneus Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les pneus.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant cha-
que utilisation du véhicule.
AVERTISSEMENT
FWA10500


Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.


Adapter la pression de gonflage
des pneus à la vitesse de conduite
et au poids total du pilote, du passa-
ger, des bagages et des accessoi-res approuvés pour ce modèle.
1. Jeu de câble des gazU2C0F0F0.book Page 18 Thursday, September 15, 2005 10:06 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-19
6
AVERTISSEMENT
FWA11020
Toute charge influe énormément sur la
maniabilité, la puissance de freinage, le
rendement ainsi que la sécurité de con-
duite de la moto. Il importe donc de res-
pecter les consignes de sécurité qui sui-
vent.

NE JAMAIS SURCHARGER LA
MOTO. Une surcharge risque d’abî-
mer les pneus, de faire perdre lecontrôle et d’être à l’origine d’un ac-
cident grave. S’assurer que le poids
total du pilote, passager, des baga-
ges et accessoires ne dépasse pas
la limite de charge de ce véhicule.


Ne pas transporter d’objet mal fixé
qui pourrait se détacher.


Attacher soigneusement les baga-
ges les plus lourds près du centre
de l a moto et répartir le poids égale-
ment de chaque côté.


Régler la suspension et la pression
de gonflage des pneus en fonction
de la charge.


Contrôler l’état des pneus et la
pression de gonflage avant chaquedépart.
Contrôle des pneusContrôler les pneus avant chaque départ. Si
la bande de roulement centrale a atteint la
limite spécifiée, si un clou ou des éclats de
verre sont incrustés dans le pneu ou si son
flanc est craquelé, faire remplacer immédia-
tement le pneu par un concessionnaire
Yamaha.
N.B.:La limite de profondeur des sculptures peut
varier selon les législations nationales. Il
faut toujours se conformer à la législation dupays dans lequel on utilise le véhicule.
AVERTISSEMENT
FWA10470


Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La conduite avec des pneus
usés compromet la stabilité du vé-
hicule et est en outre illégale.


Le remplacement des pièces se rap-
portant aux freins et aux roues doit
être confié à un concessionnaire
Yamaha, car celui-ci possède les
connaissances et l’expérience né-cessaires à ces travaux. Pression de gonflage (contrôlée les
pneus froids) :
0–90 kg (0–198 lb) :
Avant :
250 kPa (36 psi) (2.50 kgf/cm²)
Arrière :
250 kPa (36 psi) (2.50 kgf/cm²)
90–193 kg (198–425 lb):
Avant :
250 kPa (36 psi) (2.50 kgf/cm²)
Arrière :
290 kPa (42 psi) (2.90 kgf/cm²)
Conduite à grande vitesse:
Avant :
250 kPa (36 psi) (2.50 kgf/cm²)
Arrière :
250 kPa (36 psi) (2.50 kgf/cm²)
Charge* maximale :
193 kg (425 lb)
* Poids total du pilote, du passager, du
chargement et des accessoires
1. Flanc de pneu
2. Profondeur de sculpture de pneu
Profondeur de sculpture de pneu mi-
nimale (avant et arrière) :
1.6 mm (0.06 in)
U2C0F0F0.book Page 19 Thursday, September 15, 2005 10:06 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-20
6
Renseignements sur les pneus
Cette moto est équipée de roues coulées et
de pneus sans chambre à air munis d’une
valve.
AVERTISSEMENT
FWA10480


Les pneus avant et arrière doivent
être de la même conception et du
même fabricant afin de garantir une
bonne tenue de route.


Après avoir subi de nombreux
tests, les pneus cités ci-après ont
été homologués par Yamaha Motor
Co., Ltd. pour ce modèle.


Toujours remettre correctement les
capuchons de valve en place afin
de prévenir toute chute de la pres-
sion de gonflage.


Afin d’éviter tout dégonflement des
pneus lors de la conduite à grande
vitesse, utiliser exclusivement les
valves et obus de valve repris ci-après.
AVERTISSEMENT
FWA10600
Cette moto est équipée de pneus pour
conduite à très grande vitesse. Afin de ti-
rer le meilleur profit de ces pneus, il con-
vient de respecter les consignes qui sui-
vent.

Remplacer les pneus exclusive-
ment par des pneus de type spéci-
fié. D’autres pneus risquent d’écla-
ter lors de la conduite à très grande
vitesse.


Avant d’être légèrement usés, des
pneus neufs peuvent adhérer relati-
vement mal à certains revêtements
de route. Il ne faut donc pas rouler à
très grande vitesse pendant les pre-
miers 100 km (60 mi) après le rem-
placement d’un pneu.


Faire “chauffer” les pneus avant de
rouler à grande vitesse.


Toujours adapter la pression de
gonflage aux conditions de con-duite.
1. Valve de gonflage
2. Obus de valve de gonflage
3. Capuchon de valve de gonflage et joint
Pneu avant :
Taille :
120/70 ZR17M/C (58W)
Fabricant/modèle :
DUNLOP/D209F PT
MICHELIN/Pilot POWER P
Pneu arrière :
Taille :
180/55 ZR17M/C (73W)
Fabricant/modèle :
DUNLOP/D209PT
MICHELIN/Pilot POWER
AVANT et ARRIÈRE :
Valve de gonflage :
TR412
Obus de valve :
#9100 (d’origine)
U2C0F0F0.book Page 20 Thursday, September 15, 2005 10:06 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-21
6
FAU21960
Roues coulées Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues.

Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut et ne sont pas voilées. Si une
roue est endommagée de quelque fa-
çon, la faire remplacer par un conces-
sionnaire Yamaha. Ne jamais tenter
une quelconque réparation sur une
roue. Il faut remplacer toute roue dé-
formée ou craquelée.


Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.


Après avoir remplacé un pneu, éviter
de faire de la vitesse jusqu’à ce que le
pneu soit “rodé” et ait acquis toutes
ses caractéristiques.

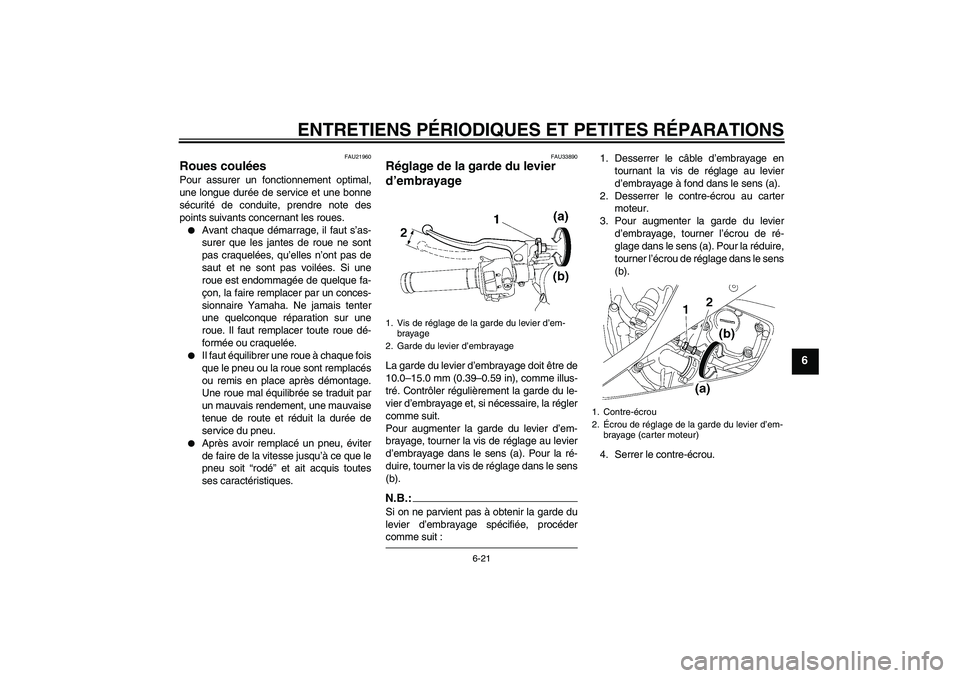

FAU33890
Réglage de la garde du levier
d’embrayage La garde du levier d’embrayage doit être de
10.0–15.0 mm (0.39–0.59 in), comme illus-
tré. Contrôler régulièrement la garde du le-
vier d’embrayage et, si nécessaire, la régler
comme suit.
Pour augmenter la garde du levier d’em-
brayage, tourner la vis de réglage au levier
d’embrayage dans le sens (a). Pour la ré-
duire, tourner la vis de réglage dans le sens
(b).N.B.:Si on ne parvient pas à obtenir la garde du
levier d’embrayage spécifiée, procédercomme suit :1. Desserrer le câble d’embrayage en
tournant la vis de réglage au levier
d’embrayage à fond dans le sens (a).
2. Desserrer le contre-écrou au carter
moteur.
3. Pour augmenter la garde du levier
d’embrayage, tourner l’écrou de ré-
glage dans le sens (a). Pour la réduire,
tourner l’écrou de réglage dans le sens
(b).
4. Serrer le contre-écrou.1. Vis de réglage de la garde du levier d’em-
brayage
2. Garde du levier d’embrayage
1. Contre-écrou
2.Écrou de réglage de la garde du levier d’em-
brayage (carter moteur)
U2C0F0F0.book Page 21 Thursday, September 15, 2005 10:06 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-22
6
FAU22270
Réglage du contacteur de feu
stop sur frein arrière Le contacteur de feu stop sur frein arrière
est actionné par la pédale de frein, et lors-
que son réglage est correct, le feu stop s’al-
lume juste avant que le freinage ne fasse ef-
fet. Si nécessaire, régler le contacteur de
feu stop comme suit.
Tourner l’écrou de réglage tout en mainte-
nant le contacteur de feu stop en place.
Tourner l’écrou de réglage dans le sens (a)
si le feu stop s’allume trop tard. Tourner
l’écrou de réglage dans le sens (b) si le feu
stop s’allume trop tôt.
FAU22390
Contrôle des plaquettes de frein
avant et arrière Contrôler l’usure des plaquettes de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
FAU36890
Plaquettes de frein avant
Chaque plaquette de frein avant est munie
d’indicateurs d’usure. Les indicateurs per-
mettent de contrôler l’usure des plaquettes
sans devoir démonter le frein. Contrôler
l’usure de plaquette en vérifiant la position
des indicateurs d’usure tout en actionnant le
frein. Si une plaquette de frein est usée au
point qu’un indicateur touche presque ledisque de frein, faire remplacer la paire de
plaquettes par un concessionnaire
Yamaha.
FAU22500
Plaquettes de frein arrière
S’assurer du bon état des plaquettes de
frein arrière et mesurer l’épaisseur des gar-
nitures. Si une plaquette de frein est en-
dommagée ou si l’épaisseur d’une garniture
est inférieure à 1.0 mm (0.04 in), faire rem-
placer la paire de plaquettes par un conces-
sionnaire Yamaha.
1. Contacteur de feu stop sur frein arrière
2.Écrou de réglage du contacteur de feu stop
sur frein arrière
1. Ergot d’indication d’usure de plaquette de
frein
1.Épaisseur de la garniture
U2C0F0F0.book Page 22 Thursday, September 15, 2005 10:06 AM
