FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-17
3
PAU13072
Tampa do depósito de combustí-
vel Abertura da tampa do depósito de com-
bustível
Abra a cobertura da fechadura da tampa do
depósito de combustível, introduza a chave
na fechadura e rode-a 1/4 de volta no sen-
tido dos ponteiros do relógio. A fechadura
desbloquear-se-á e a tampa do depósito de
combustível pode ser aberta.
Fecho da tampa do depósito de combus-
tível
1. Coloque a tampa do depósito de com-
bustível, empurrando-a com a chave
inserida na fechadura.2. Rode a chave no sentido contrário ao
dos ponteiros do relógio para a posi-
ção original, retire-a e feche a cobertu-
ra da fechadura.
NOTA:A tampa do depósito de combustível não
poderá ser fechada, a não ser que a chave
esteja na respectiva fechadura. Para além
disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada efechada.
AV I S O
PWA11090
Certifique-se de que a tampa do depósi-
to de combustível está devidamente fe-chada antes de conduzir o motociclo.
PAU13220
Combustível Certifique-se de que existe combustível su-
ficiente no depósito. Quando reabastecer,
certifique-se de que insere o bocal da bom-
ba no orifício de enchimento do depósito de
combustível e de que atesta o depósito até
ao fundo do tubo de enchimento, conforme
ilustrado.
AV I S O
PWA10880
Não encha demasiado o depósito
de combustível, caso contrário este
pode transbordar quando o com-
bustível aquecer e expandir.
Evite derramar combustível no mo-tor quente.
1. Cobertura da fechadura da tampa do depó-
sito de combustível
2. Desbloquear.
1. Tubo de enchimento de depósito de combus-
tíve l
2. Nível de combustível
U13SP0P0.book Page 17 Tuesday, August 28, 2007 9:27 AM
Page 32 of 108
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-18
3
PRECAUÇÃO:
PCA10070
Limpe imediatamente qualquer combus-
tível derramado com um pano macio
seco e limpo, uma vez que o combustí-
vel poderá deteriorar as superfícies pin-tadas ou plásticas.
PAU13390
PRECAUÇÃO:
PCA11400
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
do motor como, por exemplo, nas válvu-
las, anéis do pistão, sistema de escape,etc.O motor Yamaha foi concebido para usar
gasolina sem chumbo com um índice de oc-
tano melhor obtido pelo método “Research”
de 95 ou superior. Se ouvir um som de ba-
timento (ou sibilante), utilize gasolina de
uma marca diferente. A utilização de com-
bustível sem chumbo prolongará a vida útil
da vela de ignição e reduzirá os custos de
manutenção.
PAU39450
Tubo de respiração/descarga do
depósito de combustível Antes de utilizar o motociclo:
Verifique a ligação do tubo de respira-
ção/descarga do depósito de combus-
tível.
Verifique se existem fendas ou danos
no tubo de respiração/descarga do de-
pósito de combustível e substitua-o,
caso esteja danificado.
Certifique-se de que a extremidade do
tubo de respiração/descarga do depó-
sito de combustível não está bloquea-
da e limpe-a, se necessário. Combustível recomendado:
APENAS GASOLINA SEM CHUM-
BO COM ÍNDICE DE OCTANO SU-
PERIOR AO NORMAL
Capacidade do depósito de combus-
tível:
17.3 L (4.57 US gal) (3.81 Imp.gal)
Quantidade de combustível de reser-
va (quando a luz de advertência do
nível de combustível se acende):
3.5 L (0.92 US gal) (0.77 Imp.gal)
1. Tubo de respiração/descarga do depósito de
combustível
U13SP0P0.book Page 18 Tuesday, August 28, 2007 9:27 AM
Page 33 of 108
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-19
3
PAU13442
Conversores catalíticos Este veículo está equipado com converso-
res catalíticos no sistema de escape.
AV I S O
PWA10860
O sistema de escape fica quente depois
da utilização. Certifique-se de que o sis-
tema de escape tenha arrefecido antes
de efectuar qualquer trabalho de manu-tenção.PRECAUÇÃO:
PCA10700
Para evitar um risco de incêndio ou ou-
tros danos, deverão ser observadas as
seguintes precauções:
Utilize apenas gasolina sem chum-
bo. A utilização de gasolina com
chumbo causará danos irrepará-
veis no conversor catalítico.
Nunca estacione o veículo junto de
materiais que possam causar ris-
cos de incêndio, tais como erva ou
outros materiais que ardam facil-
mente.
Não permita que o motor fique de-masiado tempo ao ralenti.
PAU39031
Assentos Assento do condutor
Remoção do assento do condutorPuxe a parte de trás do assento do condu-
tor conforme ilustrado, retire as cavilhas e
puxe o assento para fora.
Instalação do assento do condutorIntroduza o prolongamento da parte da
frente do assento do condutor no suporte
do assento conforme ilustrado, coloque o
assento na posição original e coloque as
respectivas cavilhas.Assento do passageiro
Remoção do assento do passageiro
1. Introduza a chave na fechadura do as-
sento e rode-a no sentido dos pontei-
ros do relógio.
1. Cavilha
1. Prolongamento
2. Suporte do assento
1. Fecho do assento do passageiro
2. Desbloquear.
U13SP0P0.book Page 19 Tuesday, August 28, 2007 9:27 AM

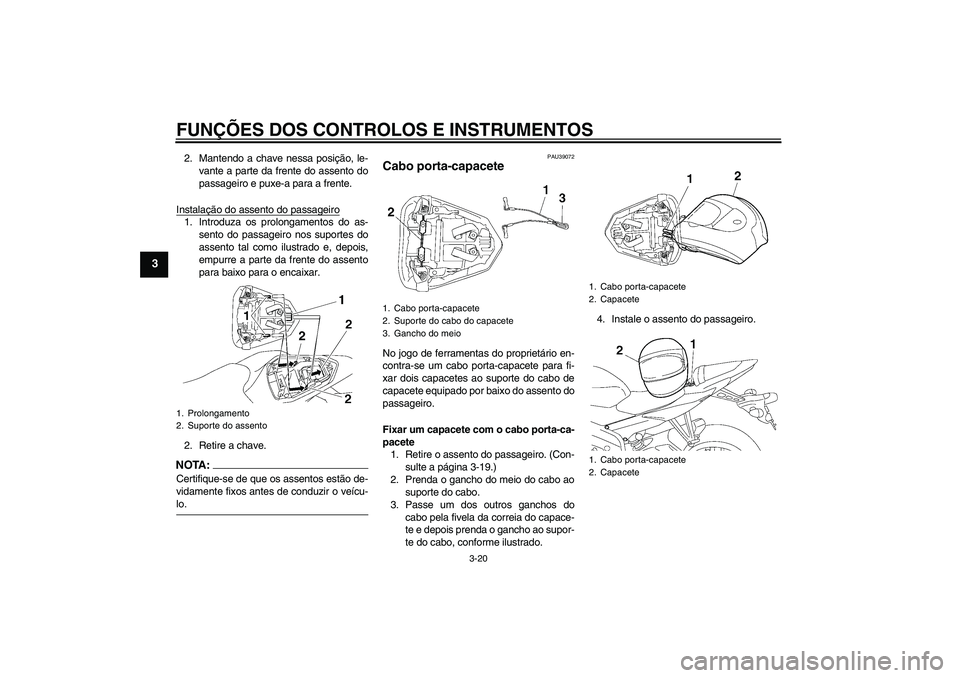

Page 34 of 108
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-20
3
2. Mantendo a chave nessa posição, le-
vante a parte da frente do assento do
passageiro e puxe-a para a frente.
Instalação do assento do passageiro1. Introduza os prolongamentos do as-
sento do passageiro nos suportes do
assento tal como ilustrado e, depois,
empurre a parte da frente do assento
para baixo para o encaixar.
2. Retire a chave.NOTA:Certifique-se de que os assentos estão de-
vidamente fixos antes de conduzir o veícu-lo.
PAU39072
Cabo porta-capacete No jogo de ferramentas do proprietário en-
contra-se um cabo porta-capacete para fi-
xar dois capacetes ao suporte do cabo de
capacete equipado por baixo do assento do
passageiro.
Fixar um capacete com o cabo porta-ca-
pacete
1. Retire o assento do passageiro. (Con-
sulte a página 3-19.)
2. Prenda o gancho do meio do cabo ao
suporte do cabo.
3. Passe um dos outros ganchos do
cabo pela fivela da correia do capace-
te e depois prenda o gancho ao supor-
te do cabo, conforme ilustrado.4. Instale o assento do passageiro.
1. Prolongamento
2. Suporte do assento
1. Cabo porta-capacete
2. Suporte do cabo do capacete
3. Gancho do meio
1. Cabo porta-capacete
2. Capacete
1. Cabo porta-capacete
2. Capacete
U13SP0P0.book Page 20 Tuesday, August 28, 2007 9:27 AM
Page 35 of 108
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-21
3
AV I S O
PWA14330
Nunca conduza com um capacete preso
num cabo porta-capacete, uma vez que
este pode bater em objectos, provocan-
do perda de controlo e, possivelmente,um acidente.
Soltar um capacete do cabo porta-capa-
cete
1. Retire o assento do passageiro.
2. Desaperte os ganchos do suporte do
cabo e, depois, retire o cabo da fivela
da correia do capacete.
3. Instale o assento do passageiro.
PAU38942
Ajuste da forquilha dianteira Esta forquilha dianteira está equipada com
cavilhas ajustadoras da pré-carga da mola,
parafusos ajustadores da força amortece-
dora de recuo, cavilhas ajustadoras da for-
ça amortecedora de compressão (para
amortecimento de compressão rápido) e
cavilhas ajustadoras da força amortecedora
de compressão (para amortecimento de
compressão lento).
AV I S O
PWA10180
Ajuste sempre ambas as pernas da for-
quilha de forma igual, caso contrário po-
derá resultar numa fraca capacidade demanobra e perda de estabilidade.
Pré-carga da molaPara aumentar a pré-carga da mola e assim
tornar a suspensão mais dura, rode a cavi-
lha ajustadora em cada perna da forquilha
na direcção (a). Para reduzir a pré-carga da
mola e assim tornar a suspensão mais mo-
le, rode a cavilha ajustadora em cada perna
da forquilha na direcção (b).
NOTA:Alinhe a ranhura adequada no mecanismo
ajustador com a parte superior do colar daforquilha dianteira.
1. Cavilha ajustadora da pré-carga da mola
1. Ponto de afinação actual
2. Colar da forquilha dianteira
U13SP0P0.book Page 21 Tuesday, August 28, 2007 9:27 AM
Page 36 of 108
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-22
3
Força amortecedora de recuo
Para aumentar a força amortecedora de re-
cuo e assim tornar o amortecimento de re-
cuo mais duro, rode o parafuso ajustador
em cada perna da forquilha na direcção (a).
Para reduzir a força amortecedora de recuo
e assim tornar o amortecimento de recuo
mais mole, rode o parafuso ajustador em
cada perna da forquilha na direcção (b).Força amortecedora de compressão
Ajuste da força amortecedora de compres-
são (para um amortecimento de compres-são rápido)
Para aumentar a força amortecedora de
compressão e assim tornar o amortecimen-
to de compressão mais duro, rode a cavilha
ajustadora em cada perna da forquilha na
direcção (a). Para reduzir a força amortece-
dora de compressão e assim tornar o amor-
tecimento de compressão mais mole, rode
a cavilha ajustadora em cada perna da for-
quilha na direcção (b). Ponto de afinação da pré-carga da
mola:
Mínima (suave):
0
Normal:
2
Máxima (dura):
5
1. Parafuso ajustador da força amortecedora
de recuo
Ponto de afinação do amortecimento
de recuo:
Mínima (suave):
25 estalido(s) na direcção (b)*
Normal:
20 estalido(s) na direcção (b)*
Máxima (dura):
1 estalido(s) na direcção (b)*
* Com o parafuso ajustador totalmente
rodado na direcção (a)1. Cavilha ajustadora da força amortecedora
de compressão (para um amortecimento de
compressão rápido)
Ponto de afinação do amortecimento
de compressão (para um amorteci-
mento de compressão rápido):
Mínima (suave):
4 volta(s) na direcção (b)*
Normal:
2 volta(s) na direcção (b)*
Máxima (dura):
0 volta(s) na direcção (b)*
* Com a cavilha ajustadora totalmente
rodada na direcção (a)
U13SP0P0.book Page 22 Tuesday, August 28, 2007 9:27 AM
Page 37 of 108
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-23
3
Ajuste da força amortecedora de compres-são (para um amortecimento de compres-são lento)Para aumentar a força amortecedora de
compressão e assim tornar o amortecimen-
to de compressão mais duro, rode a cavilha
ajustadora em cada perna da forquilha na
direcção (a). Para reduzir a força amortece-
dora de compressão e assim tornar o amor-
tecimento de compressão mais mole, rode
a cavilha ajustadora em cada perna da for-
quilha na direcção (b).
PRECAUÇÃO:
PCA10100
Nunca tente rodar um mecanismo ajus-
tador para além do ponto de afinaçãomáximo ou mínimo.NOTA:Embora o número total de estalidos de um
mecanismo ajustador da força amortecedo-
ra possa não corresponder exactamente às
especificações anteriores devido a peque-
nas diferenças no processo de fabrico, o
número real de estalidos representa sem-
pre toda a gama de ajuste. Para obter um
ajuste preciso, seria aconselhável verificar
a quantidade de estalidos de cada meca-
nismo ajustador da força amortecedora e
modificar as especificações conforme ne-cessário.
PAU42940
Ajuste do amortecedor Este amortecedor está equipado com um
anel ajustador de pré-carga da mola, um
parafuso ajustador da força amortecedora
de recuo, uma cavilha ajustadora da força
amortecedora de compressão (para amor-
tecimento de compressão rápido) e uma
cavilha ajustadora da força amortecedora
de compressão (para amortecimento de
compressão lento).PRECAUÇÃO:
PCA10100
Nunca tente rodar um mecanismo ajus-
tador para além do ponto de afinaçãomáximo ou mínimo.
Pré-carga da mola
1. Cavilha ajustadora da força amortecedora
de compressão (para um amortecimento de
compressão lento)
Ponto de afinação do amortecimento
de compressão (para um amorteci-
mento de compressão lento):
Mínima (suave):
20 estalido(s) na direcção (b)*
Normal:
15 estalido(s) na direcção (b)*
Máxima (dura):
1 estalido(s) na direcção (b)*
* Com a cavilha ajustadora totalmente
rodada na direcção (a)
1. Anel ajustador de pré-carga da mola
2. Chave inglesa especial
3. Indicador de posição
U13SP0P0.book Page 23 Tuesday, August 28, 2007 9:27 AM
Page 38 of 108
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-24
3
Para aumentar a pré-carga da mola e assim
tornar a suspensão mais dura, rode o anel
ajustador na direcção (a). Para reduzir a
pré-carga da mola e assim tornar a suspen-
são mais mole, rode o anel ajustador na di-
recção (b).NOTA:
Alinhe o entalhe adequado do anel
ajustador com o indicador de posição
no amortecedor.
Utilize a chave inglesa especial incluí-
da no jogo de ferramentas do proprie-tário para fazer o ajuste.Força amortecedora de recuo
Para aumentar a força amortecedora de re-
cuo e assim tornar o amortecimento de re-
cuo mais duro, rode o parafuso ajustador
na direcção (a). Para reduzir a força amor-
tecedora de recuo e assim tornar o amorte-
cimento de recuo mais mole, rode o
parafuso ajustador na direcção (b).Força amortecedora de compressão
Força amortecedora de compressão (para
um amortecimento de compressão rápido)Para aumentar a força amortecedora de
compressão e assim tornar o amortecimen-
to de compressão mais duro, rode a cavilha
ajustadora na direcção (a). Para reduzir a
força amortecedora de compressão e as-
sim tornar o amortecimento de compressão
mais mole, rode a cavilha ajustadora na di-
recção (b). Ponto de afinação da pré-carga da
mola:
Mínima (suave):
1
Normal:
4
Máxima (dura):
9
1. Parafuso ajustador da força amortecedora
de recuoPonto de afinação do amortecimento
de recuo:
Mínima (suave):
20 estalido(s) na direcção (b)*
Normal:
16 estalido(s) na direcção (b)*
Máxima (dura):
3 estalido(s) na direcção (b)*
* Com o parafuso ajustador totalmente
rodado na direcção (a)
1. Cavilha ajustadora da força amortecedora
de compressão (para um amortecimento de
compressão rápido)
2. Cavilha ajustadora da força amortecedora
de compressão (para um amortecimento de
compressão lento)
U13SP0P0.book Page 24 Tuesday, August 28, 2007 9:27 AM
Page 39 of 108
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-25
3
Força amortecedora de compressão (paraum amortecimento de compressão lento)Para aumentar a força amortecedora de
compressão e assim tornar o amortecimen-
to de compressão mais duro, rode a cavilha
ajustadora na direcção (a). Para reduzir a
força amortecedora de compressão e as-
sim tornar o amortecimento de compressão
mais mole, rode a cavilha ajustadora na di-
recção (b).
NOTA:Embora o número total de estalidos ou vol-
tas de um mecanismo ajustador da força
amortecedora possa não corresponder
exactamente às especificações indicadas
devido a pequenas diferenças no processo
de fabrico, o número real de estalidos ou
voltas representa sempre toda a gama de
ajuste. Para obter um ajuste preciso, seria
aconselhável verificar a quantidade de es-
talidos ou voltas de cada mecanismo ajus-
tador da força amortecedora e modificar asespecificações conforme necessário.
AV I S O
PWA10220
Este amortecedor de choques contém
nitrogénio altamente pressurizado. Para
um manuseamento adequado, leia e
compreenda as seguintes informaçõesantes de manusear o amortecedor de
choques. O fabricante não pode ser res-
ponsabilizado pelos danos causados no
veículo ou por ferimentos pessoais que
possam resultar de um manuseamento
inadequado.
Não mexa nem tente abrir o cilindro
de gás.
Não submeta o amortecedor de
choques a uma chama desprotegi-
da ou outras fontes de calor inten-
so, caso contrário este poderá
explodir devido a pressão excessi-
va do gás.
Não deforme nem danifique de for-
ma alguma o cilindro de gás, pois
poderá resultar num fraco desem-
penho do amortecimento.
Faça sempre a manutenção dos
amortecedores num concessioná-rio Yamaha. Ponto de afinação do amortecimento
de compressão (para um amorteci-
mento de compressão rápido):
Mínima (suave):
4 volta(s) na direcção (b)*
Normal:
3 volta(s) na direcção (b)*
Máxima (dura):
0 volta(s) na direcção (b)*
* Com a cavilha ajustadora totalmente
rodada na direcção (a)
Ponto de afinação do amortecimento
de compressão (para um amorteci-
mento de compressão lento):
Mínima (suave):
20 estalido(s) na direcção (b)*
Normal:
16 estalido(s) na direcção (b)*
Máxima (dura):
1 estalido(s) na direcção (b)*
* Com a cavilha ajustadora totalmente
rodada na direcção (a)
U13SP0P0.book Page 25 Tuesday, August 28, 2007 9:27 AM
Page 40 of 108
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-26
3
PAU38961
Prendedores da correia de baga-
gem Existem seis prendedores da correia da ba-
gagem, quatro por baixo do assento do
passageiro e um em cada um dos apoios
de pé do passageiro. Para utilizar os pren-dedores das correias da bagagem do as-
sento do passageiro, retire o assento do
passageiro, desprenda as correias dos
ganchos e, depois, instale o assento com
as correias penduradas para fora e por bai-
xo do assento do passageiro. (Consulte a
página 3-19.)
PAU41940
Sistema EXUP Este modelo está equipado com o sistema
EXUP (válvula EXhaust Ultimate Power) da
Yamaha. Este sistema aumenta a potência
do motor através de uma válvula que regula
o diâmetro do tubo de escape. A válvula do
sistema EXUP é constantemente ajustada
em conformidade com a velocidade do mo-
tor, através de um servomotor controlado
por computador.PRECAUÇÃO:
PCA15610
O sistema EXUP foi afinado e considera-
velmente testado na fábrica da Yamaha.
A alteração destes pontos de afinação
sem conhecimentos técnicos suficien-
tes pode resultar num fraco desempe-nho ou em danos no motor.
1. Prendedor da correia de bagagem
2. Gancho
1. Prendedor da correia de bagagemU13SP0P0.book Page 26 Tuesday, August 28, 2007 9:27 AM
