FUNCIONES DE LOS INSTRUMENTOS Y MANDOS

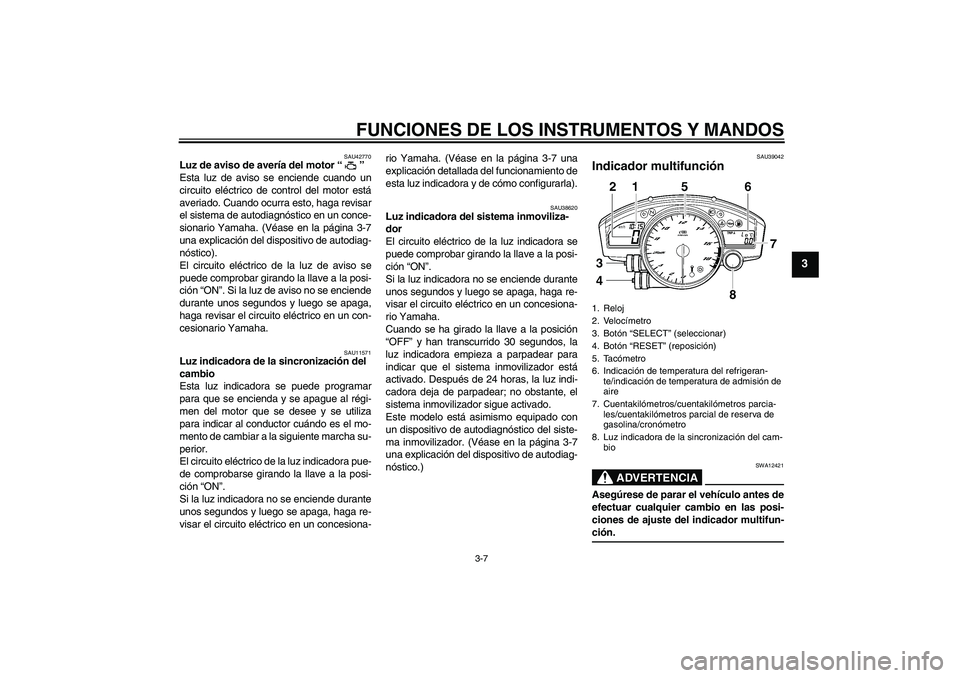

3-7
3
SAU42770
Luz de aviso de avería del motor“”
Esta luz de aviso se enciende cuando un
circuito eléctrico de control del motor está
averiado. Cuando ocurra esto, haga revisar
el sistema de autodiagnóstico en un conce-
sionario Yamaha. (Véase en la página 3-7
una explicación del dispositivo de autodiag-
nóstico).
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. Si la luz de aviso no se enciende
durante unos segundos y luego se apaga,
haga revisar el circuito eléctrico en un con-
cesionario Yamaha.
SAU11571
Luz indicadora de la sincronización del
cambio
Esta luz indicadora se puede programar
para que se encienda y se apague al régi-
men del motor que se desee y se utiliza
para indicar al conductor cuándo es el mo-
mento de cambiar a la siguiente marcha su-
perior.
El circuito eléctrico de la luz indicadora pue-
de comprobarse girando la llave a la posi-
ción “ON”.
Si la luz indicadora no se enciende durante
unos segundos y luego se apaga, haga re-
visar el circuito eléctrico en un concesiona-rio Yamaha. (Véase en la página 3-7 una
explicación detallada del funcionamiento de
esta luz indicadora y de cómo configurarla).
SAU38620
Luz indicadora del sistema inmoviliza-
dor
El circuito eléctrico de la luz indicadora se
puede comprobar girando la llave a la posi-
ción “ON”.
Si la luz indicadora no se enciende durante
unos segundos y luego se apaga, haga re-
visar el circuito eléctrico en un concesiona-
rio Yamaha.
Cuando se ha girado la llave a la posición
“OFF” y han transcurrido 30 segundos, la
luz indicadora empieza a parpadear para
indicar que el sistema inmovilizador está
activado. Después de 24 horas, la luz indi-
cadora deja de parpadear; no obstante, el
sistema inmovilizador sigue activado.
Este modelo está asimismo equipado con
un dispositivo de autodiagnóstico del siste-
ma inmovilizador. (Véase en la página 3-7
una explicación del dispositivo de autodiag-
nóstico.)
SAU39042
Indicador multifunción
ADVERTENCIA
SWA12421
Asegúrese de parar el vehículo antes de
efectuar cualquier cambio en las posi-
ciones de ajuste del indicador multifun-ción.1. Reloj
2. Velocímetro
3. Botón “SELECT” (seleccionar)
4. Botón “RESET” (reposición)
5. Tacómetro
6. Indicación de temperatura del refrigeran-
te/indicación de temperatura de admisión de
aire
7. Cuentakilómetros/cuentakilómetros parcia-
les/cuentakilómetros parcial de reserva de
gasolina/cronómetro
8. Luz indicadora de la sincronización del cam-
bio
U13SS0S0.book Page 7 Tuesday, August 28, 2007 9:52 AM
Page 22 of 108
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS

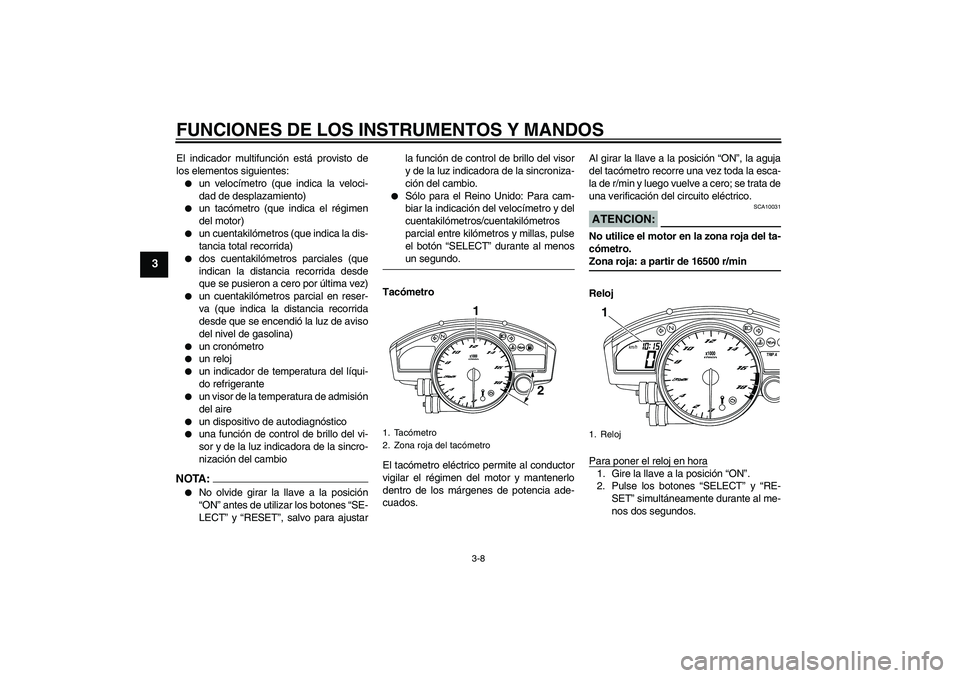

3-8
3
El indicador multifunción está provisto de
los elementos siguientes:
un velocímetro (que indica la veloci-
dad de desplazamiento)
un tacómetro (que indica el régimen
del motor)
un cuentakilómetros (que indica la dis-
tancia total recorrida)
dos cuentakilómetros parciales (que
indican la distancia recorrida desde
que se pusieron a cero por última vez)
un cuentakilómetros parcial en reser-
va (que indica la distancia recorrida
desde que se encendió la luz de aviso
del nivel de gasolina)
un cronómetro
un reloj
un indicador de temperatura del líqui-
do refrigerante
un visor de la temperatura de admisión
del aire
un dispositivo de autodiagnóstico
una función de control de brillo del vi-
sor y de la luz indicadora de la sincro-
nización del cambio
NOTA:
No olvide girar la llave a la posición
“ON” antes de utilizar los botones “SE-
LECT” y “RESET”, salvo para ajustarla función de control de brillo del visor
y de la luz indicadora de la sincroniza-
ción del cambio.
Sólo para el Reino Unido: Para cam-
biar la indicación del velocímetro y del
cuentakilómetros/cuentakilómetros
parcial entre kilómetros y millas, pulse
el botón “SELECT” durante al menosun segundo.
Tacómetro
El tacómetro eléctrico permite al conductor
vigilar el régimen del motor y mantenerlo
dentro de los márgenes de potencia ade-
cuados.Al girar la llave a la posición “ON”, la aguja
del tacómetro recorre una vez toda la esca-
la de r/min y luego vuelve a cero; se trata de
una verificación del circuito eléctrico.
ATENCION:
SCA10031
No utilice el motor en la zona roja del ta-
cómetro.Zona roja: a partir de 16500 r/min
Reloj
Para poner el reloj en hora1. Gire la llave a la posición “ON”.
2. Pulse los botones “SELECT” y “RE-
SET” simultáneamente durante al me-
nos dos segundos.
1. Tacómetro
2. Zona roja del tacómetro
2 1
1. Reloj
km/h
TRIP A
1
U13SS0S0.book Page 8 Tuesday, August 28, 2007 9:52 AM
Page 23 of 108
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS

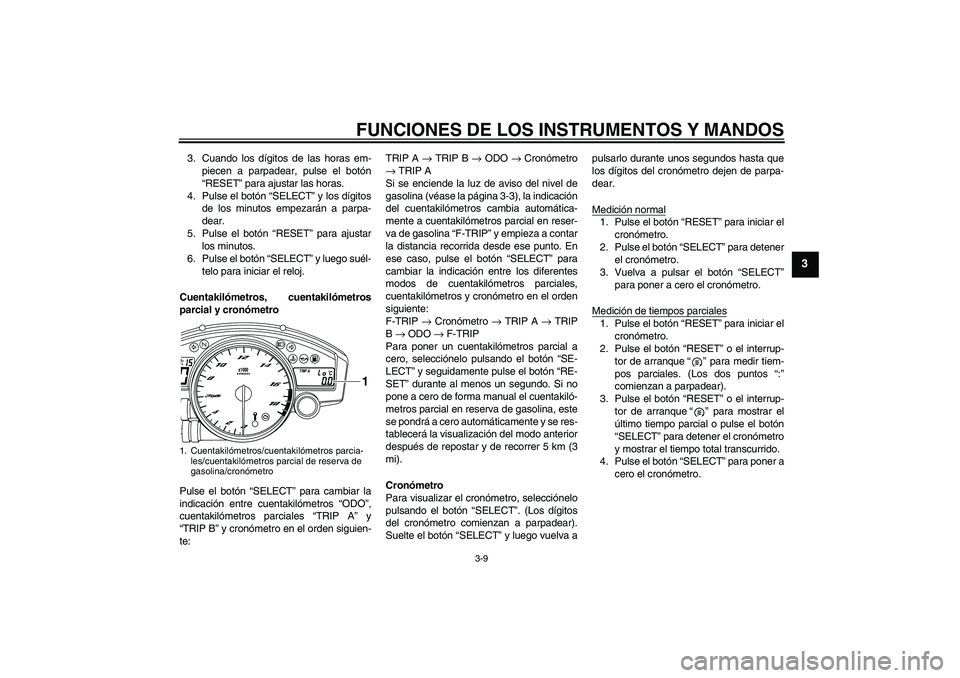

3-9
3
3. Cuando los dígitos de las horas em-
piecen a parpadear, pulse el botón
“RESET” para ajustar las horas.
4. Pulse el botón “SELECT” y los dígitos
de los minutos empezarán a parpa-
dear.
5. Pulse el botón “RESET” para ajustar
los minutos.
6. Pulse el botón “SELECT” y luego suél-
telo para iniciar el reloj.
Cuentakilómetros, cuentakilómetros
parcial y cronómetro
Pulse el botón “SELECT” para cambiar la
indicación entre cuentakilómetros “ODO”,
cuentakilómetros parciales “TRIP A” y
“TRIP B” y cronómetro en el orden siguien-
te:TRIP A → TRIP B → ODO → Cronómetro
→ TRIP A
Si se enciende la luz de aviso del nivel de
gasolina (véase la página 3-3), la indicación
del cuentakilómetros cambia automática-
mente a cuentakilómetros parcial en reser-
va de gasolina “F-TRIP” y empieza a contar
la distancia recorrida desde ese punto. En
ese caso, pulse el botón “SELECT” para
cambiar la indicación entre los diferentes
modos de cuentakilómetros parciales,
cuentakilómetros y cronómetro en el orden
siguiente:
F-TRIP → Cronómetro → TRIP A → TRIP
B → ODO → F-TRIP
Para poner un cuentakilómetros parcial a
cero, selecciónelo pulsando el botón “SE-
LECT” y seguidamente pulse el botón “RE-
SET” durante al menos un segundo. Si no
pone a cero de forma manual el cuentakiló-
metros parcial en reserva de gasolina, este
se pondrá a cero automáticamente y se res-
tablecerá la visualización del modo anterior
después de repostar y de recorrer 5 km (3
mi).
Cronómetro
Para visualizar el cronómetro, selecciónelo
pulsando el botón “SELECT”. (Los dígitos
del cronómetro comienzan a parpadear).
Suelte el botón “SELECT” y luego vuelva apulsarlo durante unos segundos hasta que
los dígitos del cronómetro dejen de parpa-
dear.
Medición normal
1. Pulse el botón “RESET” para iniciar el
cronómetro.
2. Pulse el botón “SELECT” para detener
el cronómetro.
3. Vuelva a pulsar el botón “SELECT”
para poner a cero el cronómetro.
Medición de tiempos parciales1. Pulse el botón “RESET” para iniciar el
cronómetro.
2. Pulse el botón “RESET” o el interrup-
tor de arranque“” para medir tiem-
pos parciales. (Los dos puntos “:”
comienzan a parpadear).
3. Pulse el botón “RESET” o el interrup-
tor de arranque“” para mostrar el
último tiempo parcial o pulse el botón
“SELECT” para detener el cronómetro
y mostrar el tiempo total transcurrido.
4. Pulse el botón “SELECT” para poner a
cero el cronómetro.
1. Cuentakilómetros/cuentakilómetros parcia-
les/cuentakilómetros parcial de reserva de
gasolina/cronómetro
TRIP A
˚C
1
U13SS0S0.book Page 9 Tuesday, August 28, 2007 9:52 AM
Page 24 of 108
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS

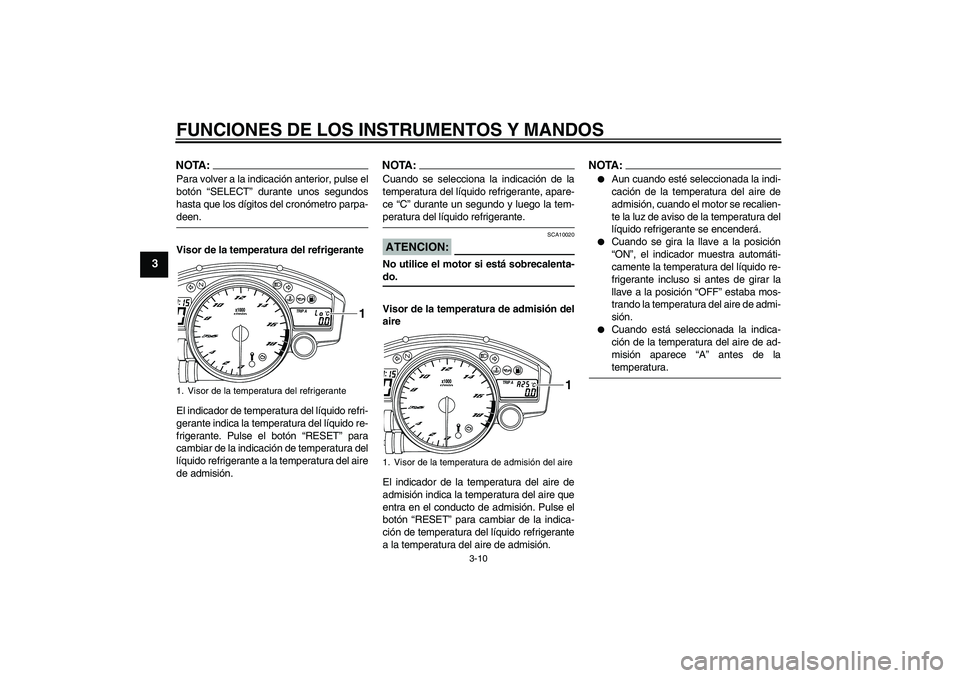

3-10
3
NOTA:Para volver a la indicación anterior, pulse el
botón “SELECT” durante unos segundos
hasta que los dígitos del cronómetro parpa-deen.
Visor de la temperatura del refrigerante
El indicador de temperatura del líquido refri-
gerante indica la temperatura del líquido re-
frigerante. Pulse el botón “RESET” para
cambiar de la indicación de temperatura del
líquido refrigerante a la temperatura del aire
de admisión.
NOTA:Cuando se selecciona la indicación de la
temperatura del líquido refrigerante, apare-
ce “C” durante un segundo y luego la tem-peratura del líquido refrigerante.ATENCION:
SCA10020
No utilice el motor si está sobrecalenta-do.
Visor de la temperatura de admisión del
aire
El indicador de la temperatura del aire de
admisión indica la temperatura del aire que
entra en el conducto de admisión. Pulse el
botón “RESET” para cambiar de la indica-
ción de temperatura del líquido refrigerante
a la temperatura del aire de admisión.
NOTA:
Aun cuando esté seleccionada la indi-
cación de la temperatura del aire de
admisión, cuando el motor se recalien-
te la luz de aviso de la temperatura del
líquido refrigerante se encenderá.
Cuando se gira la llave a la posición
“ON”, el indicador muestra automáti-
camente la temperatura del líquido re-
frigerante incluso si antes de girar la
llave a la posición “OFF” estaba mos-
trando la temperatura del aire de admi-
sión.
Cuando está seleccionada la indica-
ción de la temperatura del aire de ad-
misión aparece “A” antes de latemperatura.
1. Visor de la temperatura del refrigerante
TRIP A
˚C
1
1. Visor de la temperatura de admisión del aire
TRIP A
˚C
1
U13SS0S0.book Page 10 Tuesday, August 28, 2007 9:52 AM
Page 25 of 108
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS

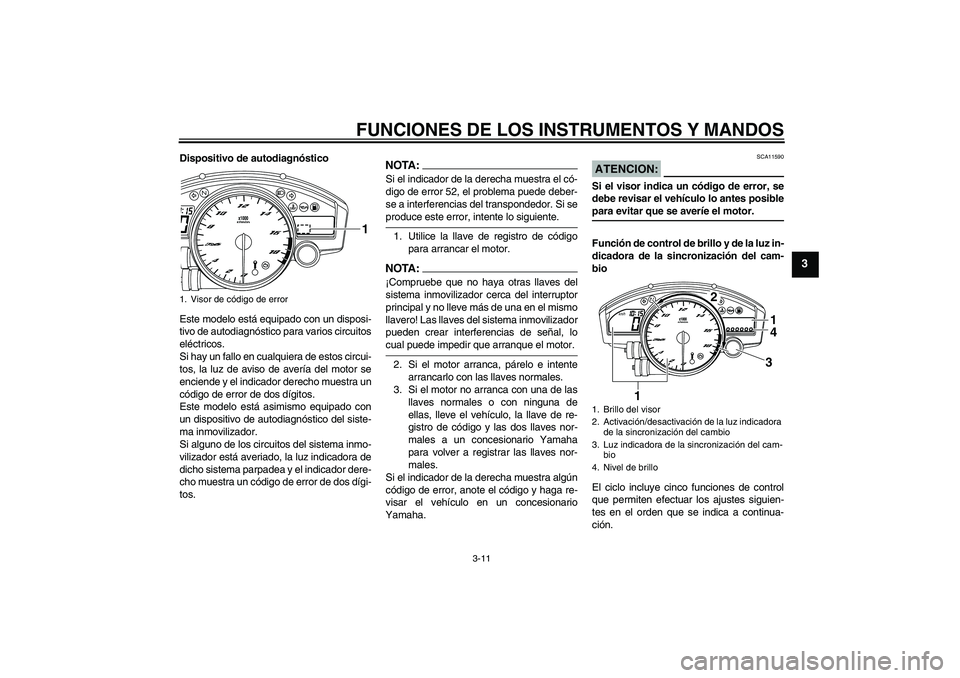

3-11
3
Dispositivo de autodiagnóstico
Este modelo está equipado con un disposi-
tivo de autodiagnóstico para varios circuitos
eléctricos.
Si hay un fallo en cualquiera de estos circui-
tos, la luz de aviso de avería del motor se
enciende y el indicador derecho muestra un
código de error de dos dígitos.
Este modelo está asimismo equipado con
un dispositivo de autodiagnóstico del siste-
ma inmovilizador.
Si alguno de los circuitos del sistema inmo-
vilizador está averiado, la luz indicadora de
dicho sistema parpadea y el indicador dere-
cho muestra un código de error de dos dígi-
tos.
NOTA:Si el indicador de la derecha muestra el có-
digo de error 52, el problema puede deber-
se a interferencias del transpondedor. Si seproduce este error, intente lo siguiente.
1. Utilice la llave de registro de código
para arrancar el motor.NOTA:¡Compruebe que no haya otras llaves del
sistema inmovilizador cerca del interruptor
principal y no lleve más de una en el mismo
llavero! Las llaves del sistema inmovilizador
pueden crear interferencias de señal, locual puede impedir que arranque el motor.
2. Si el motor arranca, párelo e intente
arrancarlo con las llaves normales.
3. Si el motor no arranca con una de las
llaves normales o con ninguna de
ellas, lleve el vehículo, la llave de re-
gistro de código y las dos llaves nor-
males a un concesionario Yamaha
para volver a registrar las llaves nor-
males.
Si el indicador de la derecha muestra algún
código de error, anote el código y haga re-
visar el vehículo en un concesionario
Yamaha.
ATENCION:
SCA11590
Si el visor indica un código de error, se
debe revisar el vehículo lo antes posiblepara evitar que se averíe el motor.
Función de control de brillo y de la luz in-
dicadora de la sincronización del cam-
bio
El ciclo incluye cinco funciones de control
que permiten efectuar los ajustes siguien-
tes en el orden que se indica a continua-
ción.
1. Visor de código de error
1
1. Brillo del visor
2. Activación/desactivación de la luz indicadora
de la sincronización del cambio
3. Luz indicadora de la sincronización del cam-
bio
4. Nivel de brillo
km/h
2
1
4
3
1
U13SS0S0.book Page 11 Tuesday, August 28, 2007 9:52 AM
Page 26 of 108

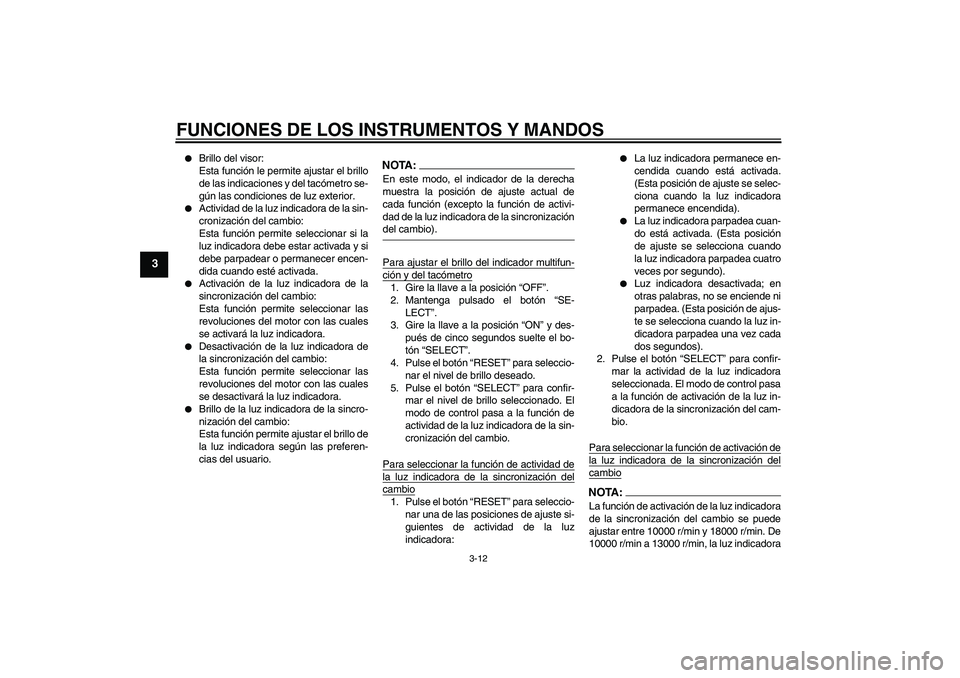

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-12
3
Brillo del visor:
Esta función le permite ajustar el brillo
de las indicaciones y del tacómetro se-
gún las condiciones de luz exterior.
Actividad de la luz indicadora de la sin-
cronización del cambio:
Esta función permite seleccionar si la
luz indicadora debe estar activada y si
debe parpadear o permanecer encen-
dida cuando esté activada.
Activación de la luz indicadora de la
sincronización del cambio:
Esta función permite seleccionar las
revoluciones del motor con las cuales
se activará la luz indicadora.
Desactivación de la luz indicadora de
la sincronización del cambio:
Esta función permite seleccionar las
revoluciones del motor con las cuales
se desactivará la luz indicadora.
Brillo de la luz indicadora de la sincro-
nización del cambio:
Esta función permite ajustar el brillo de
la luz indicadora según las preferen-
cias del usuario.
NOTA:En este modo, el indicador de la derecha
muestra la posición de ajuste actual de
cada función (excepto la función de activi-
dad de la luz indicadora de la sincronizacióndel cambio).
Para ajustar el brillo del indicador multifun-ción y del tacómetro1. Gire la llave a la posición “OFF”.
2. Mantenga pulsado el botón “SE-
LECT”.
3. Gire la llave a la posición “ON” y des-
pués de cinco segundos suelte el bo-
tón “SELECT”.
4. Pulse el botón “RESET” para seleccio-
nar el nivel de brillo deseado.
5. Pulse el botón “SELECT” para confir-
mar el nivel de brillo seleccionado. El
modo de control pasa a la función de
actividad de la luz indicadora de la sin-
cronización del cambio.
Para seleccionar la función de actividad dela luz indicadora de la sincronización delcambio1. Pulse el botón “RESET” para seleccio-
nar una de las posiciones de ajuste si-
guientes de actividad de la luz
indicadora:
La luz indicadora permanece en-
cendida cuando está activada.
(Esta posición de ajuste se selec-
ciona cuando la luz indicadora
permanece encendida).
La luz indicadora parpadea cuan-
do está activada. (Esta posición
de ajuste se selecciona cuando
la luz indicadora parpadea cuatro
veces por segundo).
Luz indicadora desactivada; en
otras palabras, no se enciende ni
parpadea. (Esta posición de ajus-
te se selecciona cuando la luz in-
dicadora parpadea una vez cada
dos segundos).
2. Pulse el botón “SELECT” para confir-
mar la actividad de la luz indicadora
seleccionada. El modo de control pasa
a la función de activación de la luz in-
dicadora de la sincronización del cam-
bio.
Para seleccionar la función de activación de
la luz indicadora de la sincronización delcambioNOTA:La función de activación de la luz indicadora
de la sincronización del cambio se puede
ajustar entre 10000 r/min y 18000 r/min. De
10000 r/min a 13000 r/min, la luz indicadora
U13SS0S0.book Page 12 Tuesday, August 28, 2007 9:52 AM
Page 27 of 108

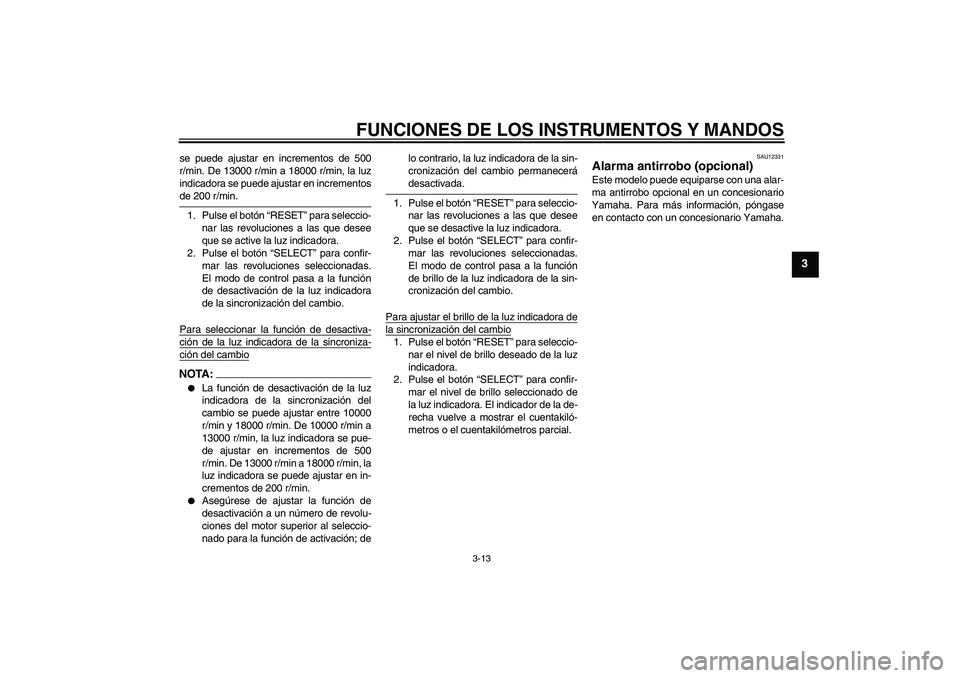

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-13
3
se puede ajustar en incrementos de 500
r/min. De 13000 r/min a 18000 r/min, la luz
indicadora se puede ajustar en incrementosde 200 r/min.
1. Pulse el botón “RESET” para seleccio-
nar las revoluciones a las que desee
que se active la luz indicadora.
2. Pulse el botón “SELECT” para confir-
mar las revoluciones seleccionadas.
El modo de control pasa a la función
de desactivación de la luz indicadora
de la sincronización del cambio.
Para seleccionar la función de desactiva-ción de la luz indicadora de la sincroniza-ción del cambioNOTA:
La función de desactivación de la luz
indicadora de la sincronización del
cambio se puede ajustar entre 10000
r/min y 18000 r/min. De 10000 r/min a
13000 r/min, la luz indicadora se pue-
de ajustar en incrementos de 500
r/min. De 13000 r/min a 18000 r/min, la
luz indicadora se puede ajustar en in-
crementos de 200 r/min.
Asegúrese de ajustar la función de
desactivación a un número de revolu-
ciones del motor superior al seleccio-
nado para la función de activación; delo contrario, la luz indicadora de la sin-
cronización del cambio permanecerá
desactivada.
1. Pulse el botón “RESET” para seleccio-
nar las revoluciones a las que desee
que se desactive la luz indicadora.
2. Pulse el botón “SELECT” para confir-
mar las revoluciones seleccionadas.
El modo de control pasa a la función
de brillo de la luz indicadora de la sin-
cronización del cambio.
Para ajustar el brillo de la luz indicadora de
la sincronización del cambio1. Pulse el botón “RESET” para seleccio-
nar el nivel de brillo deseado de la luz
indicadora.
2. Pulse el botón “SELECT” para confir-
mar el nivel de brillo seleccionado de
la luz indicadora. El indicador de la de-
recha vuelve a mostrar el cuentakiló-
metros o el cuentakilómetros parcial.
SAU12331
Alarma antirrobo (opcional) Este modelo puede equiparse con una alar-
ma antirrobo opcional en un concesionario
Yamaha. Para más información, póngase
en contacto con un concesionario Yamaha.
U13SS0S0.book Page 13 Tuesday, August 28, 2007 9:52 AM
Page 28 of 108

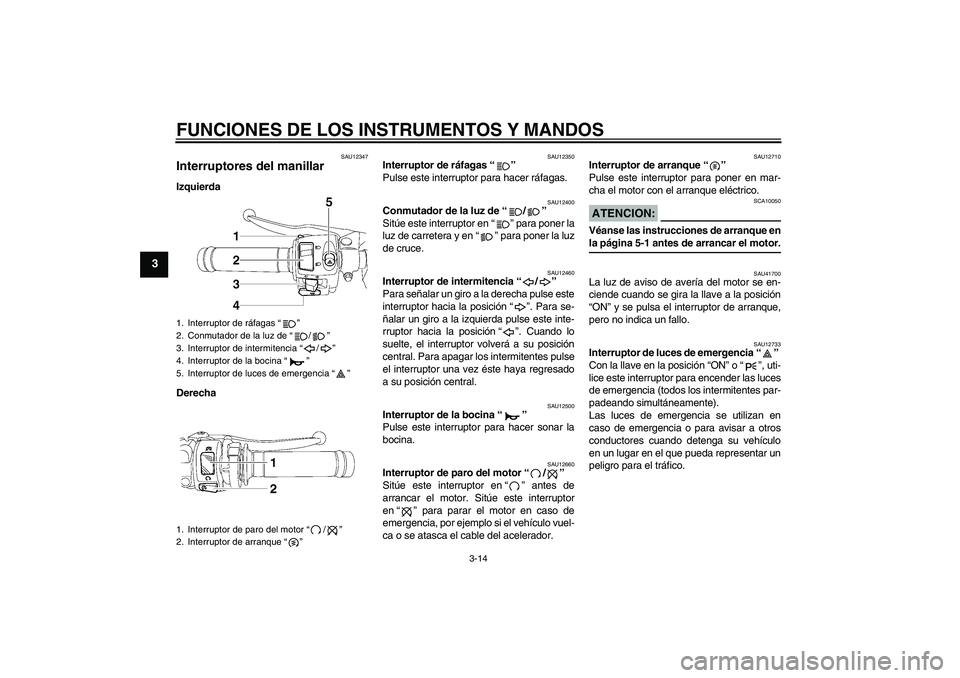

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-14
3
SAU12347
Interruptores del manillar Izquierda
Derecha
SAU12350
Interruptor de ráfagas“”
Pulse este interruptor para hacer ráfagas.
SAU12400
Conmutador de la luz de“/”
Sitúe este interruptor en“” para poner la
luz de carretera y en“” para poner la luz
de cruce.
SAU12460
Interruptor de intermitencia“/”
Para señalar un giro a la derecha pulse este
interruptor hacia la posición“”. Para se-
ñalar un giro a la izquierda pulse este inte-
rruptor hacia la posición“”. Cuando lo
suelte, el interruptor volverá a su posición
central. Para apagar los intermitentes pulse
el interruptor una vez éste haya regresado
a su posición central.
SAU12500
Interruptor de la bocina“”
Pulse este interruptor para hacer sonar la
bocina.
SAU12660
Interruptor de paro del motor“/”
Sitúe este interruptor en“” antes de
arrancar el motor. Sitúe este interruptor
en“” para parar el motor en caso de
emergencia, por ejemplo si el vehículo vuel-
ca o se atasca el cable del acelerador.
SAU12710
Interruptor de arranque“”
Pulse este interruptor para poner en mar-
cha el motor con el arranque eléctrico.ATENCION:
SCA10050
Véanse las instrucciones de arranque enla página 5-1 antes de arrancar el motor.
SAU41700
La luz de aviso de avería del motor se en-
ciende cuando se gira la llave a la posición
“ON” y se pulsa el interruptor de arranque,
pero no indica un fallo.
SAU12733
Interruptor de luces de emergencia“”
Con la llave en la posición “ON” o“”, uti-
lice este interruptor para encender las luces
de emergencia (todos los intermitentes par-
padeando simultáneamente).
Las luces de emergencia se utilizan en
caso de emergencia o para avisar a otros
conductores cuando detenga su vehículo
en un lugar en el que pueda representar un
peligro para el tráfico.
1. Interruptor de ráfagas“”
2. Conmutador de la luz de“/”
3. Interruptor de intermitencia“/”
4. Interruptor de la bocina“”
5. Interruptor de luces de emergencia“”
1. Interruptor de paro del motor“/”
2. Interruptor de arranque“”U13SS0S0.book Page 14 Tuesday, August 28, 2007 9:52 AM
Page 29 of 108

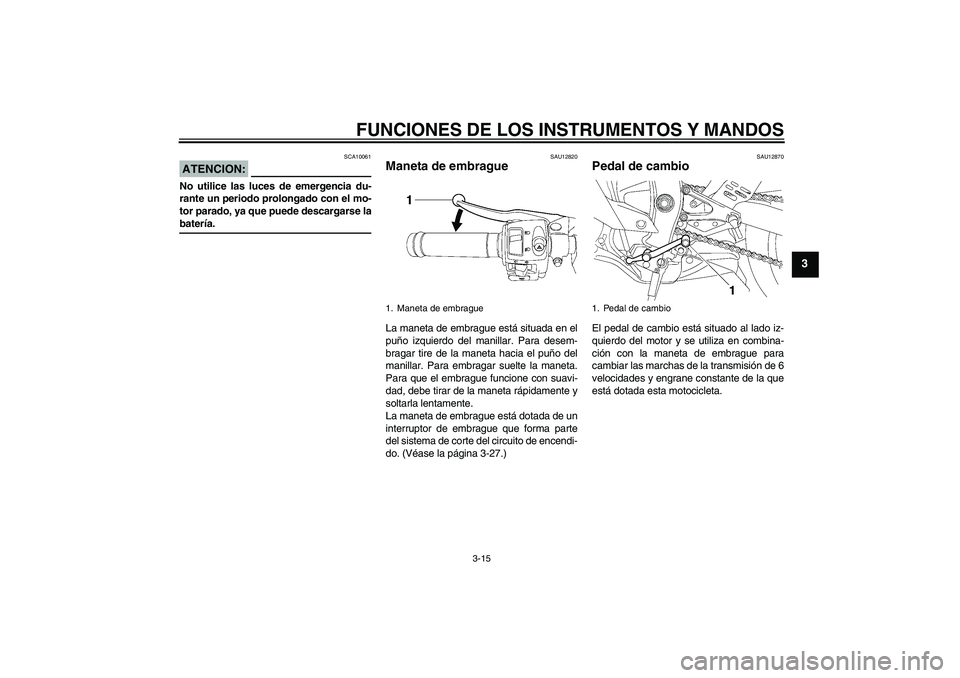

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-15
3
ATENCION:
SCA10061
No utilice las luces de emergencia du-
rante un periodo prolongado con el mo-
tor parado, ya que puede descargarse labatería.
SAU12820
Maneta de embrague La maneta de embrague está situada en el
puño izquierdo del manillar. Para desem-
bragar tire de la maneta hacia el puño del
manillar. Para embragar suelte la maneta.
Para que el embrague funcione con suavi-
dad, debe tirar de la maneta rápidamente y
soltarla lentamente.
La maneta de embrague está dotada de un
interruptor de embrague que forma parte
del sistema de corte del circuito de encendi-
do. (Véase la página 3-27.)
SAU12870
Pedal de cambio El pedal de cambio está situado al lado iz-
quierdo del motor y se utiliza en combina-
ción con la maneta de embrague para
cambiar las marchas de la transmisión de 6
velocidades y engrane constante de la que
está dotada esta motocicleta.
1. Maneta de embrague
1. Pedal de cambio
U13SS0S0.book Page 15 Tuesday, August 28, 2007 9:52 AM
Page 30 of 108

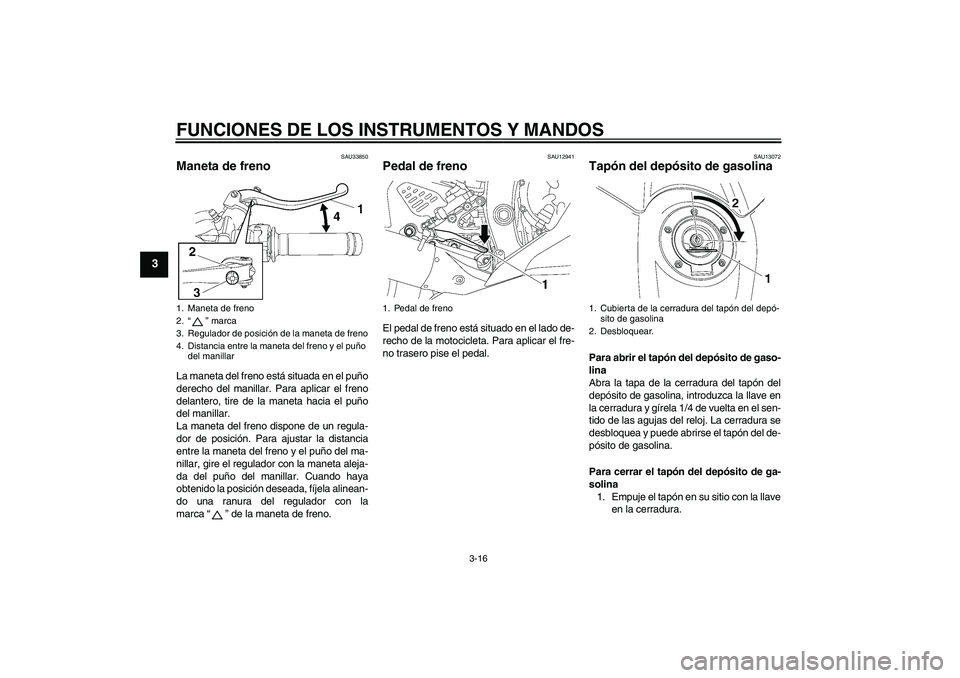

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-16
3
SAU33850
Maneta de freno La maneta del freno está situada en el puño
derecho del manillar. Para aplicar el freno
delantero, tire de la maneta hacia el puño
del manillar.
La maneta del freno dispone de un regula-
dor de posición. Para ajustar la distancia
entre la maneta del freno y el puño del ma-
nillar, gire el regulador con la maneta aleja-
da del puño del manillar. Cuando haya
obtenido la posición deseada, fíjela alinean-
do una ranura del regulador con la
marca“” de la maneta de freno.
SAU12941
Pedal de freno El pedal de freno está situado en el lado de-
recho de la motocicleta. Para aplicar el fre-
no trasero pise el pedal.
SAU13072
Tapón del depósito de gasolina Para abrir el tapón del depósito de gaso-
lina
Abra la tapa de la cerradura del tapón del
depósito de gasolina, introduzca la llave en
la cerradura y gírela 1/4 de vuelta en el sen-
tido de las agujas del reloj. La cerradura se
desbloquea y puede abrirse el tapón del de-
pósito de gasolina.
Para cerrar el tapón del depósito de ga-
solina
1. Empuje el tapón en su sitio con la llave
en la cerradura.
1. Maneta de freno
2.“” marca
3. Regulador de posición de la maneta de freno
4. Distancia entre la maneta del freno y el puño
del manillar
1. Pedal de freno
1. Cubierta de la cerradura del tapón del depó-
sito de gasolina
2. Desbloquear.
U13SS0S0.book Page 16 Tuesday, August 28, 2007 9:52 AM
