ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-2
6
FAU1770A

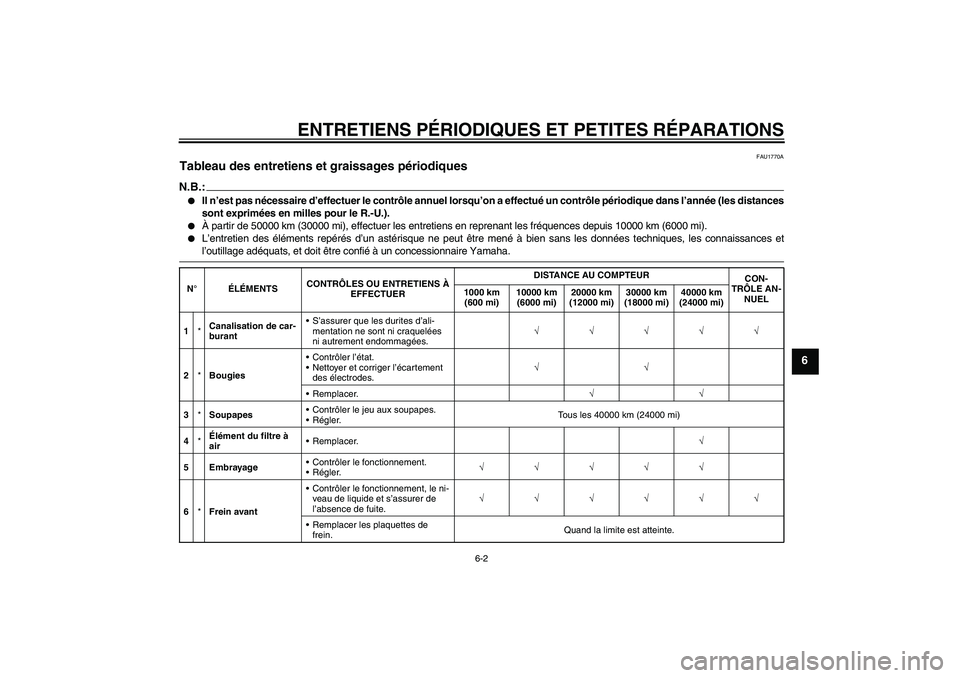

Tableau des entretiens et graissages périodiques N.B.:

Il n’est pas nécessaire d’effectuer le contrôle annuel lorsqu’on a effectué un contrôle périodique dans l’année (les distances
sont exprimées en milles pour le R.-U.).


À partir de 50000 km (30000 mi), effectuer les entretiens en reprenant les fréquences depuis 10000 km (6000 mi).


L’entretien des éléments repérés d’un astérisque ne peut être mené à bien sans les données techniques, les connaissances etl’outillage adéquats, et doit être confié à un concessionnaire Yamaha.
N°ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*Canalisation de car-
burantS’assurer que les durites d’ali-
mentation ne sont ni craquelées
ni autrement endommagées.√√√√√
2*BougiesContrôler l’état.
Nettoyer et corriger l’écartement
des électrodes.√√
Remplacer.√√
3*SoupapesContrôler le jeu aux soupapes.
Régler.Tous les 40000 km (24000 mi)
4*Élément du filtre à
airRemplacer.√
5 EmbrayageContrôler le fonctionnement.
Régler.√√√√√
6*Frein avantContrôler le fonctionnement, le ni-
veau de liquide et s’assurer de
l’absence de fuite.√√√√√√
Remplacer les plaquettes de
frein.Quand la limite est atteinte.
U13SF0F0.book Page 2 Friday, August 24, 2007 4:39 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-3
6

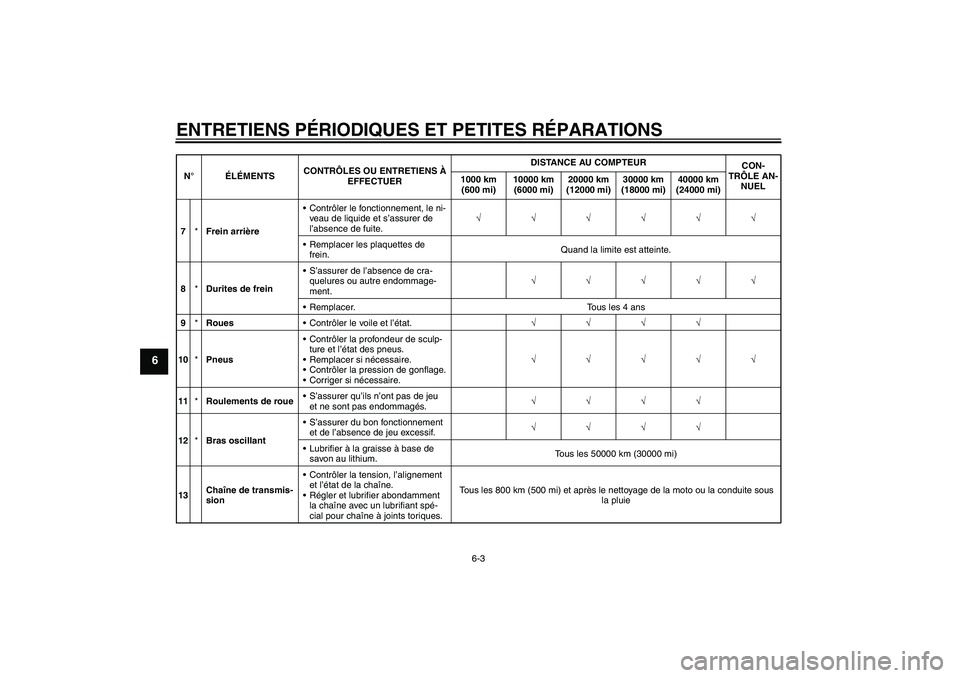

7*Frein arrièreContrôler le fonctionnement, le ni-
veau de liquide et s’assurer de
l’absence de fuite.√√√√√√
Remplacer les plaquettes de
frein.Quand la limite est atteinte.
8*Durites de freinS’assurer de l’absence de cra-
quelures ou autre endommage-
ment.√√√√√
Remplacer. Tous les 4 ans
9*RouesContrôler le voile et l’état.√√√√
10*PneusContrôler la profondeur de sculp-
ture et l’état des pneus.
Remplacer si nécessaire.
Contrôler la pression de gonflage.
Corriger si nécessaire.√√√√√
11*Roulements de roueS’assurer qu’ils n’ont pas de jeu
et ne sont pas endommagés.√√√√
12*Bras oscillantS’assurer du bon fonctionnement
et de l’absence de jeu excessif.√√√√
Lubrifier à la graisse à base de
savon au lithium.Tous les 50000 km (30000 mi)
13Chaîne de transmis-
sionContrôler la tension, l’alignement
et l’état de la chaîne.
Régler et lubrifier abondamment
la chaîne avec un lubrifiant spé-
cial pour chaîne à joints toriques. Tous les 800 km (500 mi) et après le nettoyage de la moto ou la conduite sous
la pluie N°ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U13SF0F0.book Page 3 Friday, August 24, 2007 4:39 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-4
6

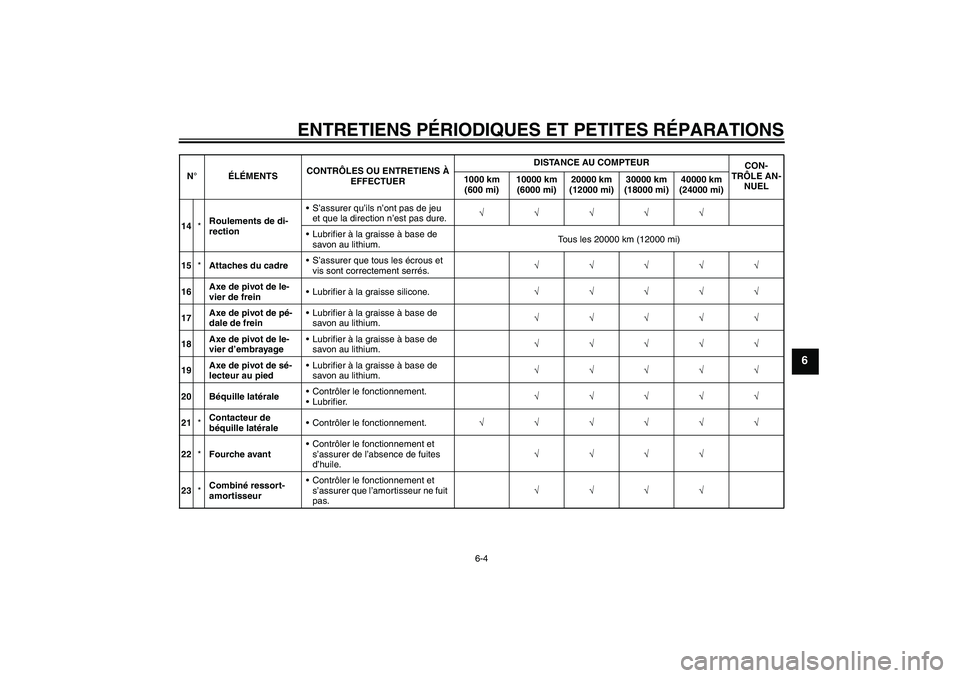

14*Roulements de di-
rectionS’assurer qu’ils n’ont pas de jeu
et que la direction n’est pas dure.√√√√√
Lubrifier à la graisse à base de
savon au lithium.Tous les 20000 km (12000 mi)
15*Attaches du cadreS’assurer que tous les écrous et
vis sont correctement serrés.√√√√√
16Axe de pivot de le-
vier de freinLubrifier à la graisse silicone.√√√√√
17Axe de pivot de pé-
dale de freinLubrifier à la graisse à base de
savon au lithium.√√√√√
18Axe de pivot de le-
vier d’embrayageLubrifier à la graisse à base de
savon au lithium.√√√√√
19Axe de pivot de sé-
lecteur au piedLubrifier à la graisse à base de
savon au lithium.√√√√√
20 Béquille latéraleContrôler le fonctionnement.
Lubrifier.√√√√√
21*Contacteur de
béquille latéraleContrôler le fonctionnement.√√√√√√
22*Fourche avantContrôler le fonctionnement et
s’assurer de l’absence de fuites
d’huile.√√√√
23*Combiné ressort-
amortisseurContrôler le fonctionnement et
s’assurer que l’amortisseur ne fuit
pas.√√√√ N°ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U13SF0F0.book Page 4 Friday, August 24, 2007 4:39 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-5
6
24*Points pivots de
bras relais et bras
de raccordement de
suspension arrière Contrôler le fonctionnement.√√√√
25*Système d’injection
de carburantRégler la synchronisation.√√√√√
26 Huile moteurChanger.
Contrôler le niveau d’huile et s’as-
surer de l’absence de fuites
d’huile.√√√√√√
27Cartouche du filtre
à huile moteurRemplacer.√√√
28*Système de refroi-
dissementContrôler le niveau de liquide de
refroidissement et s’assurer de
l’absence de fuites de liquide.√√√√√
Changer. Tous les 3 ans
29*Contacteur de feu
stop sur frein avant
et arrièreContrôler le fonctionnement.√√√√√√
30Pièces mobiles et
câblesLubrifier.√√√√√
31*Boîtier de poignée
et câble des gazContrôler le fonctionnement et le
jeu.
Régler le jeu de câble des gaz si
nécessaire.
Lubrifier le boîtier de poignée des
gaz et le câble des gaz.√√√√√ N°ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)U13SF0F0.book Page 5 Friday, August 24, 2007 4:39 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-6
6
FAU18680
N.B.:

Filtre à air
L’élément équipant le filtre à air de ce modèle est en papier huilé et est jetable. Il convient dès lors de ne pas le nettoyer à l’air
comprimé sous peine de l’endommager.
Il convient de remplacer plus fréquemment l’élément si le véhicule est utilisé dans des zones très poussiéreuses ou humides.


Entretien des freins hydrauliques
Contrôler régulièrement le niveau du liquide de frein et, si nécessaire, faire l’appoint de liquide.
Remplacer les composants internes des maîtres-cylindres et des étriers et changer le liquide de frein tous les deux ans.Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.
32*Système d’admis-
sion d’airS’assurer du bon état du clapet
de coupure d’air, du clapet flexible
et de la durite.
Remplacer toute pièce endomma-
gée.√√√√√
33*Tube et pot d’échap-
pementContrôler le serrage du collier à
vis.√√√√√
34*Éclairage, signalisa-
tion et contacteursContrôler le fonctionnement.
Régler le faisceau de phare.√√√√√√ N°ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U13SF0F0.book Page 6 Friday, August 24, 2007 4:39 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-7
6
FAU18712

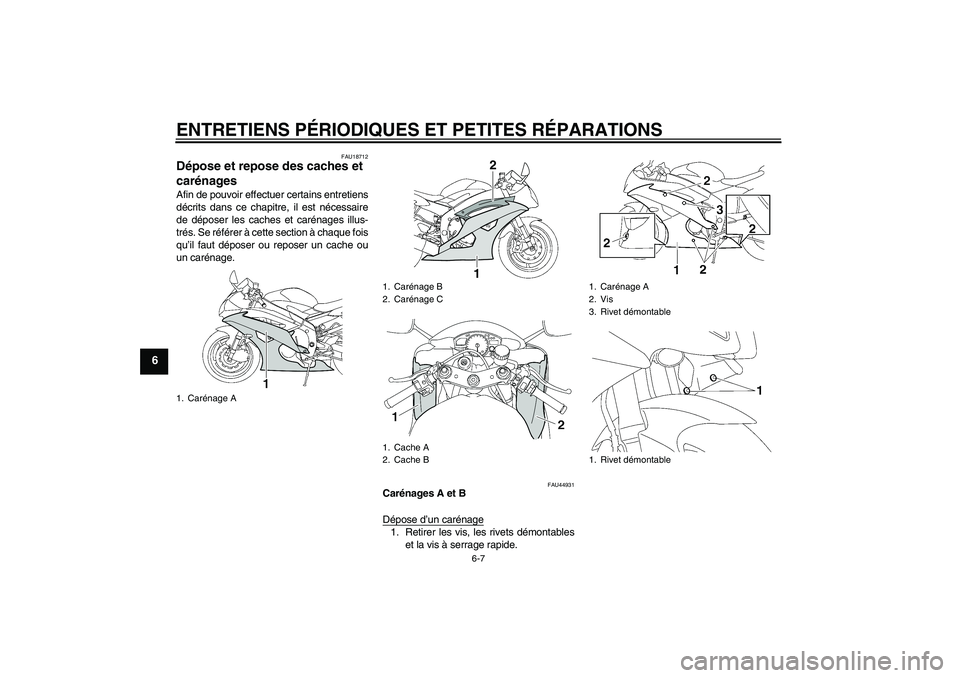

Dépose et repose des caches et
carénages Afin de pouvoir effectuer certains entretiens
décrits dans ce chapitre, il est nécessaire
de déposer les caches et carénages illus-
trés. Se référer à cette section à chaque fois
qu’il faut déposer ou reposer un cache ou
un carénage.
FAU44931
Carénages A et B
Dépose d’un carénage1. Retirer les vis, les rivets démontables
et la vis à serrage rapide.
1. Carénage A
1. Carénage B
2. Carénage C
1. Cache A
2. Cache B
2
1
1. Carénage A
2. Vis
3. Rivet démontable
1. Rivet démontable
U13SF0F0.book Page 7 Friday, August 24, 2007 4:39 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-8
6

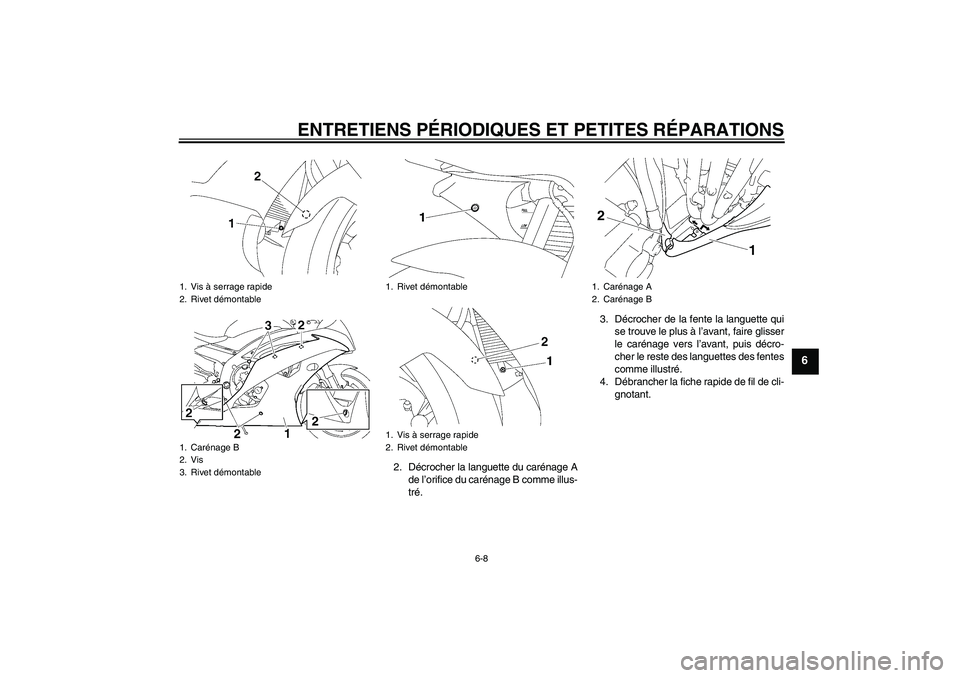

2. Décrocher la languette du carénage A
de l’orifice du carénage B comme illus-
tré.3. Décrocher de la fente la languette qui
se trouve le plus à l’avant, faire glisser
le carénage vers l’avant, puis décro-
cher le reste des languettes des fentes
comme illustré.
4. Débrancher la fiche rapide de fil de cli-
gnotant.
1. Vis à serrage rapide
2. Rivet démontable
1. Carénage B
2. Vis
3. Rivet démontable
1. Rivet démontable
1. Vis à serrage rapide
2. Rivet démontable
1. Carénage A
2. Carénage B
U13SF0F0.book Page 8 Friday, August 24, 2007 4:39 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-9
6

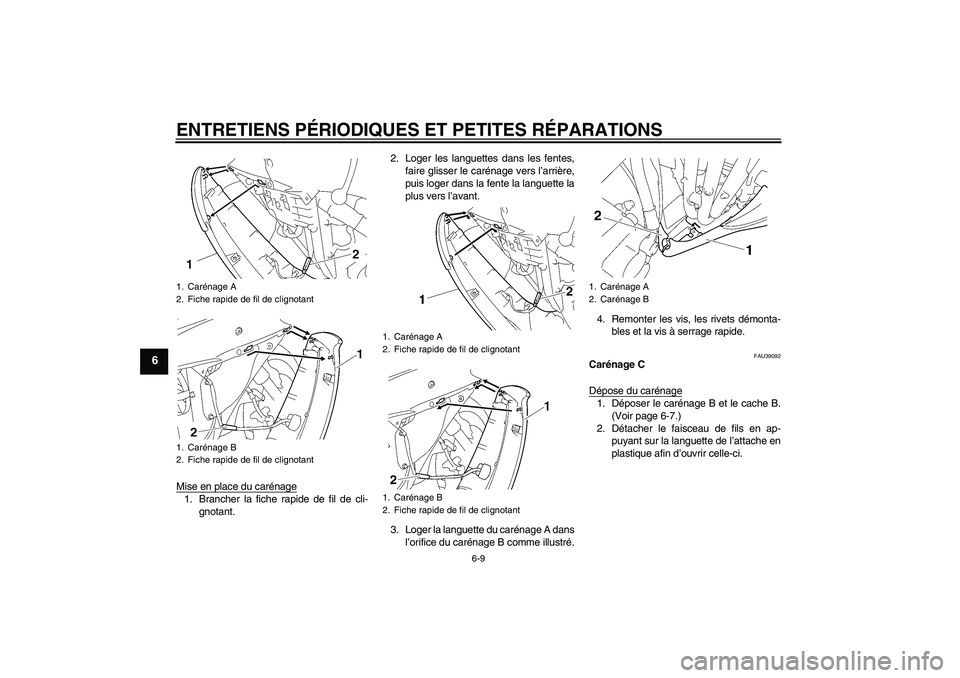

Mise en place du carénage1. Brancher la fiche rapide de fil de cli-
gnotant.2. Loger les languettes dans les fentes,
faire glisser le carénage vers l’arrière,
puis loger dans la fente la languette la
plus vers l’avant.
3. Loger la languette du carénage A dans
l’orifice du carénage B comme illustré.4. Remonter les vis, les rivets démonta-
bles et la vis à serrage rapide.
FAU39092
Carénage C
Dépose du carénage1. Déposer le carénage B et le cache B.
(Voir page 6-7.)
2. Détacher le faisceau de fils en ap-
puyant sur la languette de l’attache en
plastique afin d’ouvrir celle-ci.
1. Carénage A
2. Fiche rapide de fil de clignotant
1. Carénage B
2. Fiche rapide de fil de clignotant
1. Carénage A
2. Fiche rapide de fil de clignotant
1. Carénage B
2. Fiche rapide de fil de clignotant
1. Carénage A
2. Carénage B
U13SF0F0.book Page 9 Friday, August 24, 2007 4:39 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-10
6

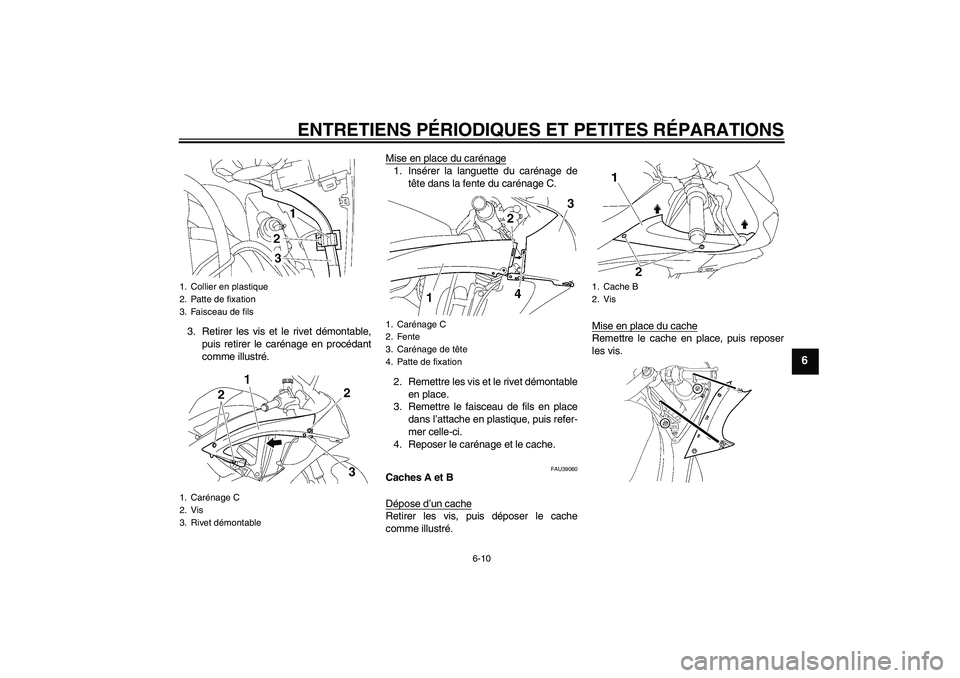

3. Retirer les vis et le rivet démontable,
puis retirer le carénage en procédant
comme illustré.Mise en place du carénage
1. Insérer la languette du carénage de
tête dans la fente du carénage C.
2. Remettre les vis et le rivet démontable
en place.
3. Remettre le faisceau de fils en place
dans l’attache en plastique, puis refer-
mer celle-ci.
4. Reposer le carénage et le cache.
FAU39060
Caches A et B
Dépose d’un cacheRetirer les vis, puis déposer le cache
comme illustré.Mise en place du cache
Remettre le cache en place, puis reposer
les vis.
1. Collier en plastique
2. Patte de fixation
3. Faisceau de fils
1. Carénage C
2. Vis
3. Rivet démontable
1. Carénage C
2. Fente
3. Carénage de tête
4. Patte de fixation
1. Cache B
2. Vis
U13SF0F0.book Page 10 Friday, August 24, 2007 4:39 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-11
6
FAU19652

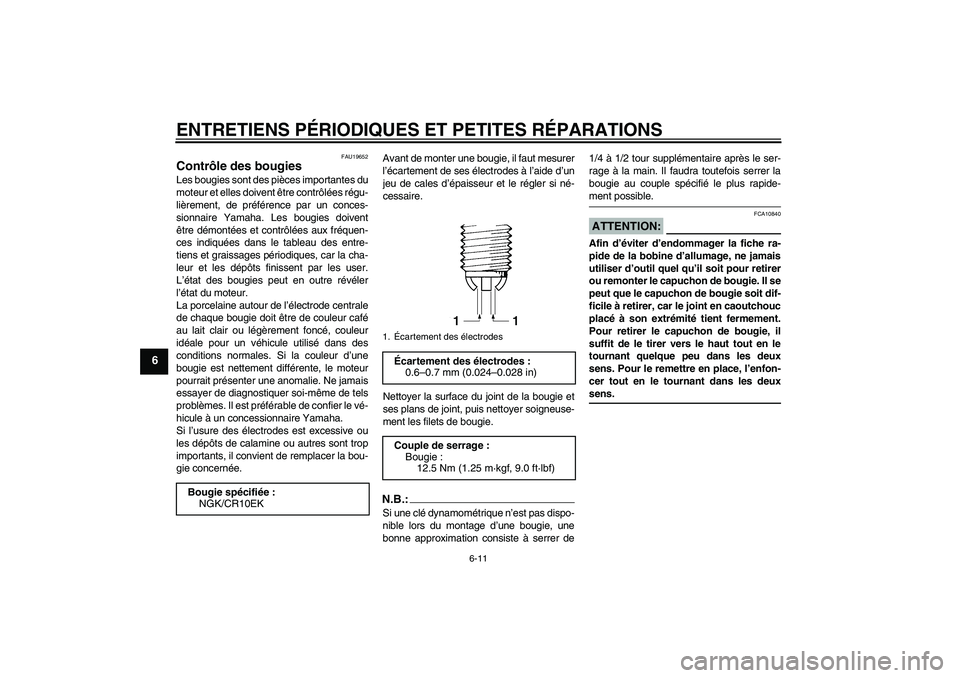

Contrôle des bougies Les bougies sont des pièces importantes du
moteur et elles doivent être contrôlées régu-
lièrement, de préférence par un conces-
sionnaire Yamaha. Les bougies doivent
être démontées et contrôlées aux fréquen-
ces indiquées dans le tableau des entre-
tiens et graissages périodiques, car la cha-
leur et les dépôts finissent par les user.
L’état des bougies peut en outre révéler
l’état du moteur.
La porcelaine autour de l’électrode centrale
de chaque bougie doit être de couleur café
au lait clair ou légèrement foncé, couleur
idéale pour un véhicule utilisé dans des
conditions normales. Si la couleur d’une
bougie est nettement différente, le moteur
pourrait présenter une anomalie. Ne jamais
essayer de diagnostiquer soi-même de tels
problèmes. Il est préférable de confier le vé-
hicule à un concessionnaire Yamaha.
Si l’usure des électrodes est excessive ou
les dépôts de calamine ou autres sont trop
importants, il convient de remplacer la bou-
gie concernée.Avant de monter une bougie, il faut mesurer
l’écartement de ses électrodes à l’aide d’un
jeu de cales d’épaisseur et le régler si né-
cessaire.
Nettoyer la surface du joint de la bougie et
ses plans de joint, puis nettoyer soigneuse-
ment les filets de bougie.
N.B.:Si une clé dynamométrique n’est pas dispo-
nible lors du montage d’une bougie, une
bonne approximation consiste à serrer de1/4 à 1/2 tour supplémentaire après le ser-
rage à la main. Il faudra toutefois serrer la
bougie au couple spécifié le plus rapide-
ment possible.ATTENTION:
FCA10840
Afin d’éviter d’endommager la fiche ra-
pide de la bobine d’allumage, ne jamais
utiliser d’outil quel qu’il soit pour retirer
ou remonter le capuchon de bougie. Il se
peut que le capuchon de bougie soit dif-
ficile à retirer, car le joint en caoutchouc
placé à son extrémité tient fermement.
Pour retirer le capuchon de bougie, il
suffit de le tirer vers le haut tout en le
tournant quelque peu dans les deux
sens. Pour le remettre en place, l’enfon-
cer tout en le tournant dans les deuxsens.
Bougie spécifiée:
NGK/CR10EK
1.Écartement des électrodesÉcartement des électrodes :
0.6–0.7 mm (0.024–0.028 in)
Couple de serrage :
Bougie :
12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)
U13SF0F0.book Page 11 Friday, August 24, 2007 4:39 PM
