Page 21 of 112

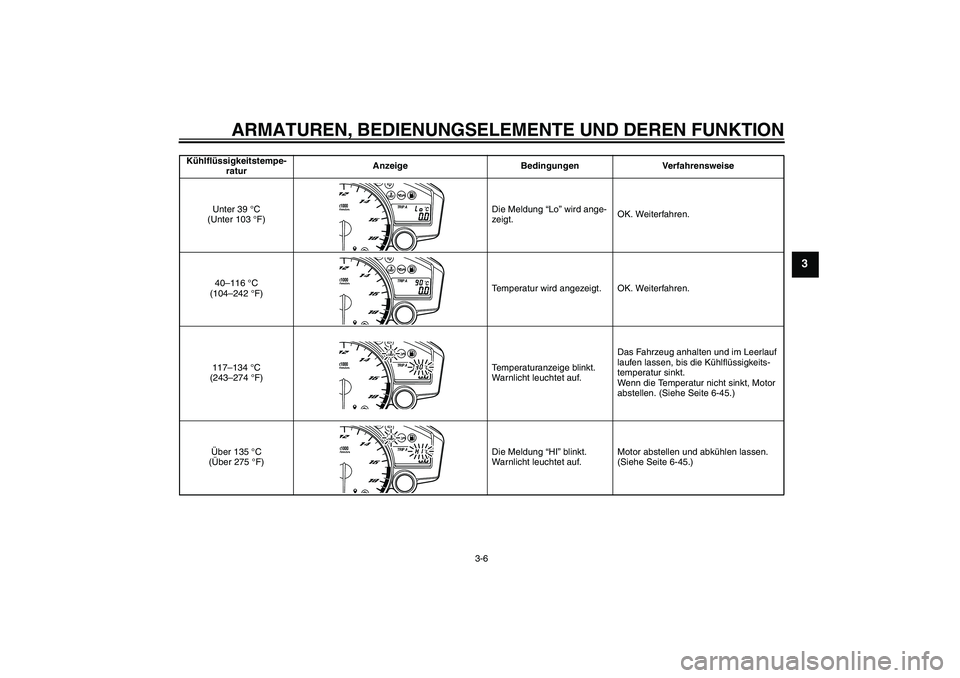

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-6
3
Kühlflüssigkeitstempe-
raturAnzeige Bedingungen Verfahrensweise
Unter 39 °C
(Unter 103 °F)Die Meldung “Lo” wird ange-
zeigt.OK. Weiterfahren.
40–116 °C
(104–242 °F)Temperatur wird angezeigt. OK. Weiterfahren.
117–134 °C
(243–274 °F)Temperaturanzeige blinkt.
Warnlicht leuchtet auf.Das Fahrzeug anhalten und im Leerlauf
laufen lassen, bis die Kühlflüssigkeits-
temperatur sinkt.
Wenn die Temperatur nicht sinkt, Motor
abstellen. (Siehe Seite 6-45.)
Über 135 °C
(Über 275 °F)Die Meldung “HI” blinkt.
Warnlicht leuchtet auf.Motor abstellen und abkühlen lassen.
(Siehe Seite 6-45.)
TRIP A
˚C
TRIP A
˚C
TRIP A
˚C
TRIP A
˚C
U13SG2G0.book Page 6 Tuesday, August 4, 2009 9:10 AM

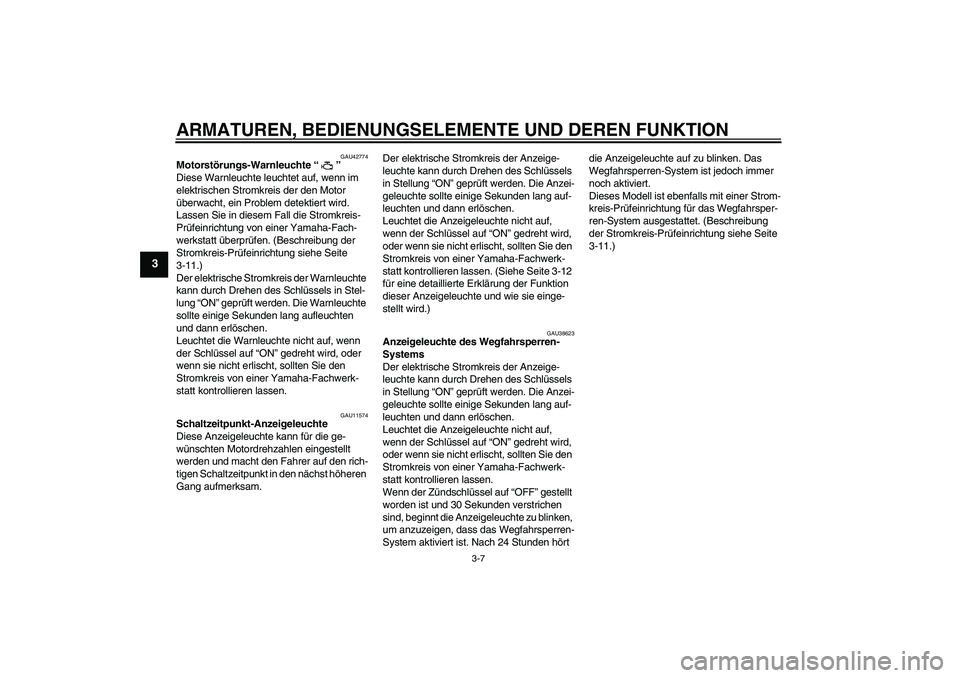

Page 22 of 112
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-7
3
GAU42774
Motorstörungs-Warnleuchte“”
Diese Warnleuchte leuchtet auf, wenn im
elektrischen Stromkreis der den Motor
überwacht, ein Problem detektiert wird.
Lassen Sie in diesem Fall die Stromkreis-
Prüfeinrichtung von einer Yamaha-Fach-
werkstatt überprüfen. (Beschreibung der
Stromkreis-Prüfeinrichtung siehe Seite
3-11.)
Der elektrische Stromkreis der Warnleuchte
kann durch Drehen des Schlüssels in Stel-
lung “ON” geprüft werden. Die Warnleuchte
sollte einige Sekunden lang aufleuchten
und dann erlöschen.
Leuchtet die Warnleuchte nicht auf, wenn
der Schlüssel auf “ON” gedreht wird, oder
wenn sie nicht erlischt, sollten Sie den
Stromkreis von einer Yamaha-Fachwerk-
statt kontrollieren lassen.
GAU11574
Schaltzeitpunkt-Anzeigeleuchte
Diese Anzeigeleuchte kann für die ge-
wünschten Motordrehzahlen eingestellt
werden und macht den Fahrer auf den rich-
tigen Schaltzeitpunkt in den nächst höheren
Gang aufmerksam.Der elektrische Stromkreis der Anzeige-
leuchte kann durch Drehen des Schlüssels
in Stellung “ON” geprüft werden. Die Anzei-
geleuchte sollte einige Sekunden lang auf-
leuchten und dann erlöschen.
Leuchtet die Anzeigeleuchte nicht auf,
wenn der Schlüssel auf “ON” gedreht wird,
oder wenn sie nicht erlischt, sollten Sie den
Stromkreis von einer Yamaha-Fachwerk-
statt kontrollieren lassen. (Siehe Seite 3-12
für eine detaillierte Erklärung der Funktion
dieser Anzeigeleuchte und wie sie einge-
stellt wird.)
GAU38623
Anzeigeleuchte des Wegfahrsperren-
Systems
Der elektrische Stromkreis der Anzeige-
leuchte kann durch Drehen des Schlüssels
in Stellung “ON” geprüft werden. Die Anzei-
geleuchte sollte einige Sekunden lang auf-
leuchten und dann erlöschen.
Leuchtet die Anzeigeleuchte nicht auf,
wenn der Schlüssel auf “ON” gedreht wird,
oder wenn sie nicht erlischt, sollten Sie den
Stromkreis von einer Yamaha-Fachwerk-
statt kontrollieren lassen.
Wenn der Zündschlüssel auf “OFF” gestellt
worden ist und 30 Sekunden verstrichen
sind, beginnt die Anzeigeleuchte zu blinken,
um anzuzeigen, dass das Wegfahrsperren-
System aktiviert ist. Nach 24 Stunden hört die Anzeigeleuchte auf zu blinken. Das
Wegfahrsperren-System ist jedoch immer
noch aktiviert.
Dieses Modell ist ebenfalls mit einer Strom-
kreis-Prüfeinrichtung für das Wegfahrsper-
ren-System ausgestattet. (Beschreibung
der Stromkreis-Prüfeinrichtung siehe Seite
3-11.)
U13SG2G0.book Page 7 Tuesday, August 4, 2009 9:10 AM

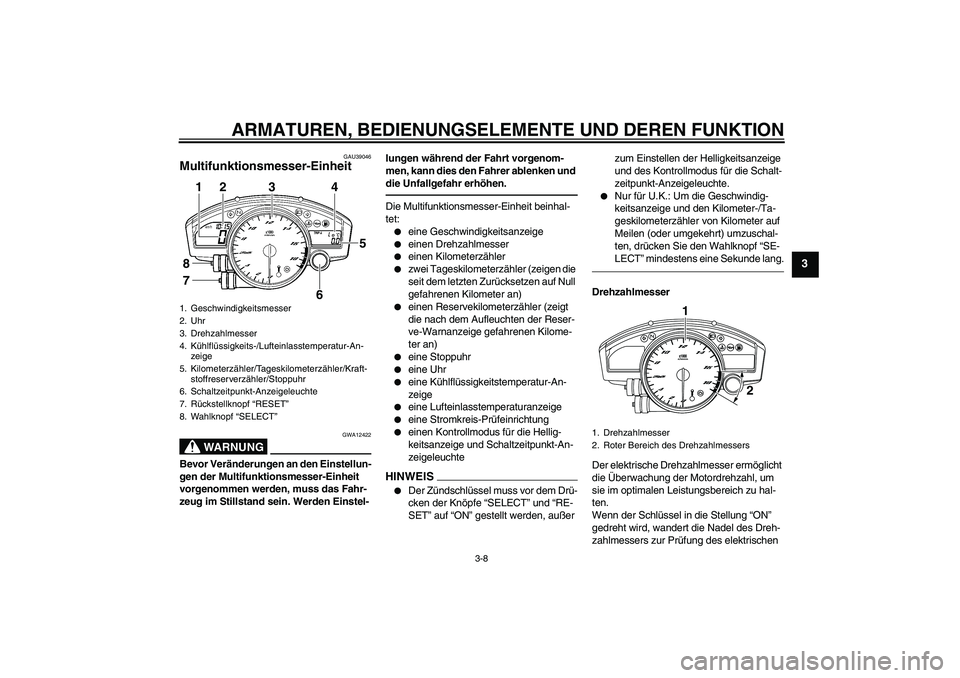

Page 23 of 112
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-8
3
GAU39046
Multifunktionsmesser-Einheit
WARNUNG
GWA12422
Bevor Veränderungen an den Einstellun-
gen der Multifunktionsmesser-Einheit
vorgenommen werden, muss das Fahr-
zeug im Stillstand sein. Werden Einstel-lungen während der Fahrt vorgenom-
men, kann dies den Fahrer ablenken und
die Unfallgefahr erhöhen.
Die Multifunktionsmesser-Einheit beinhal-
tet:
eine Geschwindigkeitsanzeige
einen Drehzahlmesser
einen Kilometerzähler
zwei Tageskilometerzähler (zeigen die
seit dem letzten Zurücksetzen auf Null
gefahrenen Kilometer an)
einen Reservekilometerzähler (zeigt
die nach dem Aufleuchten der Reser-
ve-Warnanzeige gefahrenen Kilome-
ter an)
eine Stoppuhr
eine Uhr
eine Kühlflüssigkeitstemperatur-An-
zeige
eine Lufteinlasstemperaturanzeige
eine Stromkreis-Prüfeinrichtung
einen Kontrollmodus für die Hellig-
keitsanzeige und Schaltzeitpunkt-An-
zeigeleuchte
HINWEIS
Der Zündschlüssel muss vor dem Drü-
cken der Knöpfe “SELECT” und “RE-
SET” auf “ON” gestellt werden, außer zum Einstellen der Helligkeitsanzeige
und des Kontrollmodus für die Schalt-
zeitpunkt-Anzeigeleuchte.
Nur für U.K.: Um die Geschwindig-
keitsanzeige und den Kilometer-/Ta-
geskilometerzähler von Kilometer auf
Meilen (oder umgekehrt) umzuschal-
ten, drücken Sie den Wahlknopf “SE-
LECT” mindestens eine Sekunde lang.
Drehzahlmesser
Der elektrische Drehzahlmesser ermöglicht
die Überwachung der Motordrehzahl, um
sie im optimalen Leistungsbereich zu hal-
ten.
Wenn der Schlüssel in die Stellung “ON”
gedreht wird, wandert die Nadel des Dreh-
zahlmessers zur Prüfung des elektrischen
1. Geschwindigkeitsmesser
2. Uhr
3. Drehzahlmesser
4. Kühlflüssigkeits-/Lufteinlasstemperatur-An-
zeige
5. Kilometerzähler/Tageskilometerzähler/Kraft-
stoffreserverzähler/Stoppuhr
6. Schaltzeitpunkt-Anzeigeleuchte
7. Rückstellknopf “RESET”
8. Wahlknopf “SELECT”
2
3
4
5
6
1
87
1. Drehzahlmesser
2. Roter Bereich des Drehzahlmessers
2 1
U13SG2G0.book Page 8 Tuesday, August 4, 2009 9:10 AM

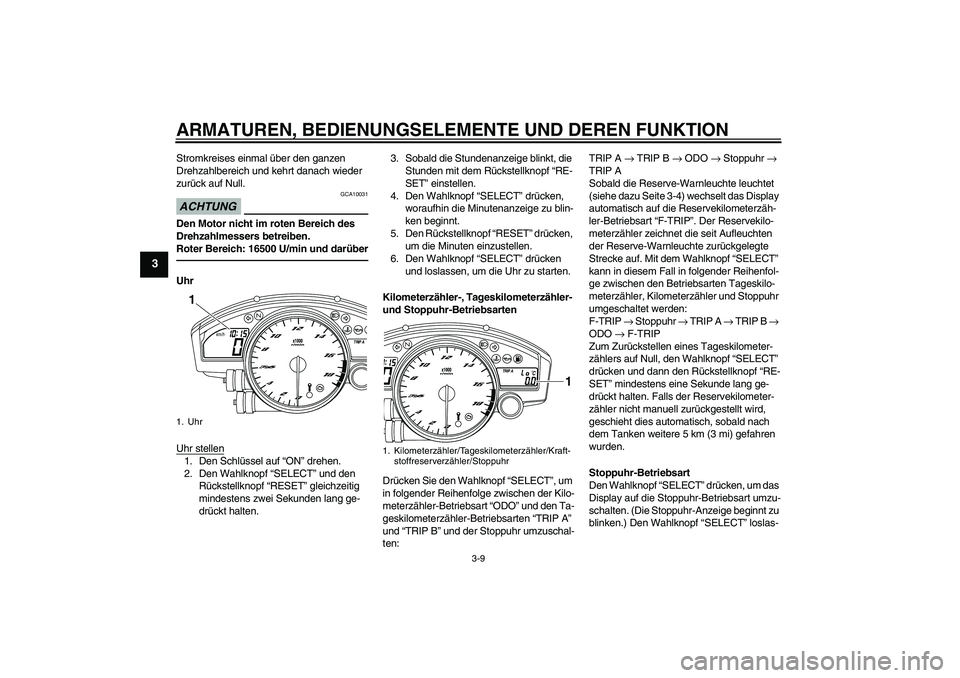

Page 24 of 112
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-9
3
Stromkreises einmal über den ganzen
Drehzahlbereich und kehrt danach wieder
zurück auf Null.ACHTUNG
GCA10031
Den Motor nicht im roten Bereich des
Drehzahlmessers betreiben.
Roter Bereich: 16500 U/min und darüberUhr
Uhr stellen1. Den Schlüssel auf “ON” drehen.
2. Den Wahlknopf “SELECT” und den
Rückstellknopf “RESET” gleichzeitig
mindestens zwei Sekunden lang ge-
drückt halten.3. Sobald die Stundenanzeige blinkt, die
Stunden mit dem Rückstellknopf “RE-
SET” einstellen.
4. Den Wahlknopf “SELECT” drücken,
woraufhin die Minutenanzeige zu blin-
ken beginnt.
5. Den Rückstellknopf “RESET” drücken,
um die Minuten einzustellen.
6. Den Wahlknopf “SELECT” drücken
und loslassen, um die Uhr zu starten.
Kilometerzähler-, Tageskilometerzähler-
und Stoppuhr-Betriebsarten
Drücken Sie den Wahlknopf “SELECT”, um
in folgender Reihenfolge zwischen der Kilo-
meterzähler-Betriebsart “ODO” und den Ta-
geskilometerzähler-Betriebsarten “TRIP A”
und “TRIP B” und der Stoppuhr umzuschal-
ten:TRIP A → TRIP B → ODO → Stoppuhr →
TRIP A
Sobald die Reserve-Warnleuchte leuchtet
(siehe dazu Seite 3-4) wechselt das Display
automatisch auf die Reservekilometerzäh-
ler-Betriebsart “F-TRIP”. Der Reservekilo-
meterzähler zeichnet die seit Aufleuchten
der Reserve-Warnleuchte zurückgelegte
Strecke auf. Mit dem Wahlknopf “SELECT”
kann in diesem Fall in folgender Reihenfol-
ge zwischen den Betriebsarten Tageskilo-
meterzähler, Kilometerzähler und Stoppuhr
umgeschaltet werden:
F-TRIP → Stoppuhr → TRIP A → TRIP B →
ODO → F-TRIP
Zum Zurückstellen eines Tageskilometer-
zählers auf Null, den Wahlknopf “SELECT”
drücken und dann den Rückstellknopf “RE-
SET” mindestens eine Sekunde lang ge-
drückt halten. Falls der Reservekilometer-
zähler nicht manuell zurückgestellt wird,
geschieht dies automatisch, sobald nach
dem Tanken weitere 5 km (3 mi) gefahren
wurden.
Stoppuhr-Betriebsart
Den Wahlknopf “SELECT” drücken, um das
Display auf die Stoppuhr-Betriebsart umzu-
schalten. (Die Stoppuhr-Anzeige beginnt zu
blinken.) Den Wahlknopf “SELECT” loslas-1. Uhr
km/h
TRIP A
1
1. Kilometerzähler/Tageskilometerzähler/Kraft-
stoffreserverzähler/Stoppuhr
TRIP A
˚C
1
U13SG2G0.book Page 9 Tuesday, August 4, 2009 9:10 AM

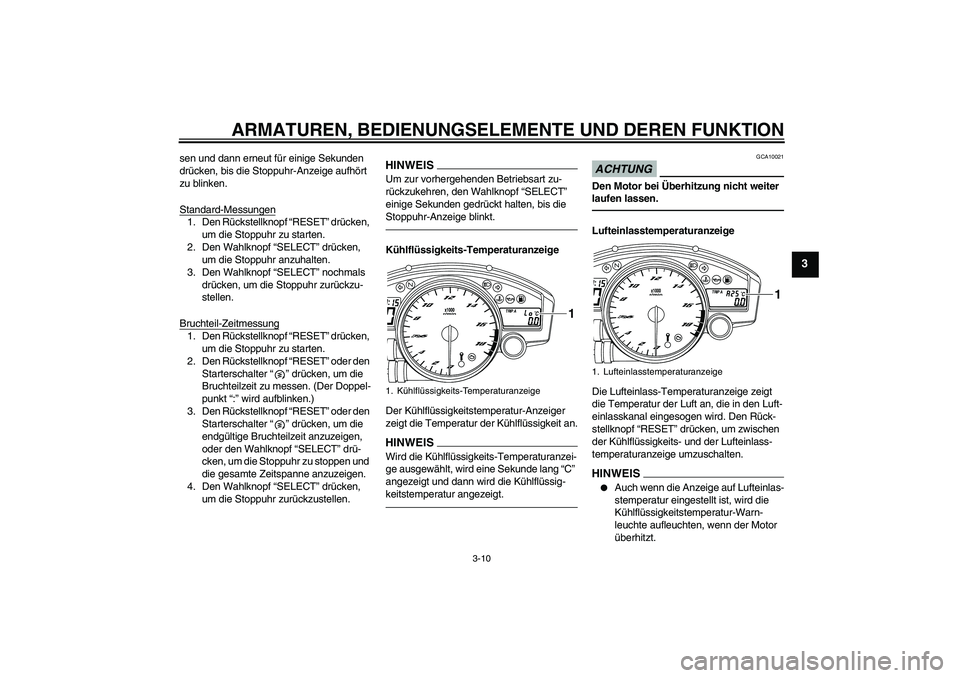

Page 25 of 112
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-10
3
sen und dann erneut für einige Sekunden
drücken, bis die Stoppuhr-Anzeige aufhört
zu blinken.
Standard-Messungen1. Den Rückstellknopf “RESET” drücken,
um die Stoppuhr zu starten.
2. Den Wahlknopf “SELECT” drücken,
um die Stoppuhr anzuhalten.
3. Den Wahlknopf “SELECT” nochmals
drücken, um die Stoppuhr zurückzu-
stellen.
Bruchteil-Zeitmessung1. Den Rückstellknopf “RESET” drücken,
um die Stoppuhr zu starten.
2. Den Rückstellknopf “RESET” oder den
Starterschalter“” drücken, um die
Bruchteilzeit zu messen. (Der Doppel-
punkt “:” wird aufblinken.)
3. Den Rückstellknopf “RESET” oder den
Starterschalter“” drücken, um die
endgültige Bruchteilzeit anzuzeigen,
oder den Wahlknopf “SELECT” drü-
cken, um die Stoppuhr zu stoppen und
die gesamte Zeitspanne anzuzeigen.
4. Den Wahlknopf “SELECT” drücken,
um die Stoppuhr zurückzustellen.
HINWEISUm zur vorhergehenden Betriebsart zu-
rückzukehren, den Wahlknopf “SELECT”
einige Sekunden gedrückt halten, bis die
Stoppuhr-Anzeige blinkt.Kühlflüssigkeits-Temperaturanzeige
Der Kühlflüssigkeitstemperatur-Anzeiger
zeigt die Temperatur der Kühlflüssigkeit an.HINWEISWird die Kühlflüssigkeits-Temperaturanzei-
ge ausgewählt, wird eine Sekunde lang “C”
angezeigt und dann wird die Kühlflüssig-
keitstemperatur angezeigt.
ACHTUNG
GCA10021
Den Motor bei Überhitzung nicht weiter
laufen lassen.Lufteinlasstemperaturanzeige
Die Lufteinlass-Temperaturanzeige zeigt
die Temperatur der Luft an, die in den Luft-
einlasskanal eingesogen wird. Den Rück-
stellknopf “RESET” drücken, um zwischen
der Kühlflüssigkeits- und der Lufteinlass-
temperaturanzeige umzuschalten.HINWEIS
Auch wenn die Anzeige auf Lufteinlas-
stemperatur eingestellt ist, wird die
Kühlflüssigkeitstemperatur-Warn-
leuchte aufleuchten, wenn der Motor
überhitzt.
1. Kühlflüssigkeits-Temperaturanzeige
TRIP A
˚C
1
1. Lufteinlasstemperaturanzeige
TRIP A
˚C
1
U13SG2G0.book Page 10 Tuesday, August 4, 2009 9:10 AM

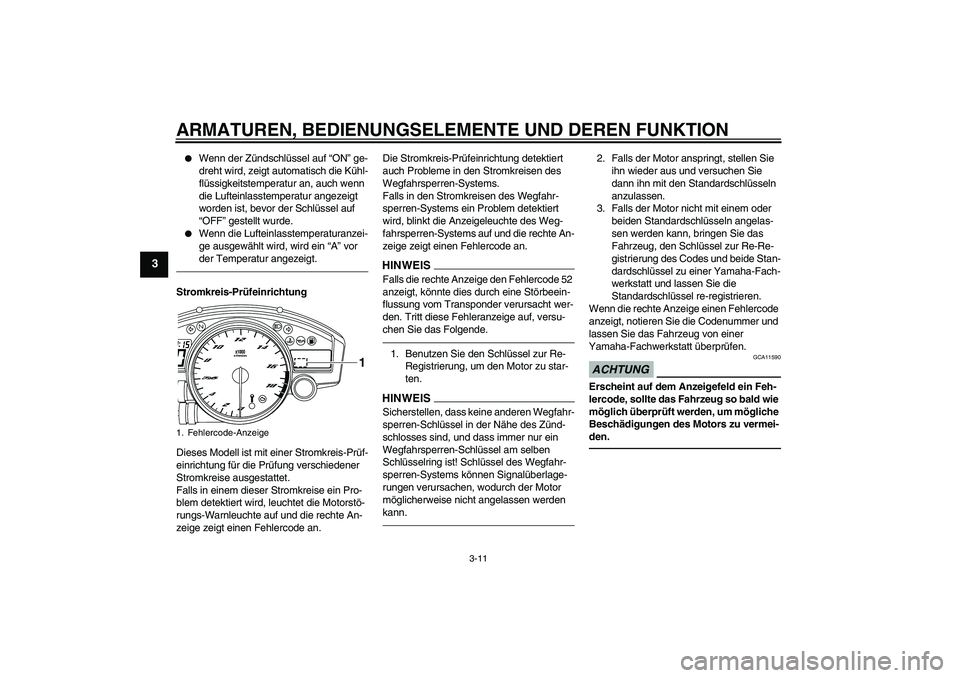

Page 26 of 112
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-11
3
Wenn der Zündschlüssel auf “ON” ge-
dreht wird, zeigt automatisch die Kühl-
flüssigkeitstemperatur an, auch wenn
die Lufteinlasstemperatur angezeigt
worden ist, bevor der Schlüssel auf
“OFF” gestellt wurde.
Wenn die Lufteinlasstemperaturanzei-
ge ausgewählt wird, wird ein “A” vor
der Temperatur angezeigt.
Stromkreis-Prüfeinrichtung
Dieses Modell ist mit einer Stromkreis-Prüf-
einrichtung für die Prüfung verschiedener
Stromkreise ausgestattet.
Falls in einem dieser Stromkreise ein Pro-
blem detektiert wird, leuchtet die Motorstö-
rungs-Warnleuchte auf und die rechte An-
zeige zeigt einen Fehlercode an.Die Stromkreis-Prüfeinrichtung detektiert
auch Probleme in den Stromkreisen des
Wegfahrsperren-Systems.
Falls in den Stromkreisen des Wegfahr-
sperren-Systems ein Problem detektiert
wird, blinkt die Anzeigeleuchte des Weg-
fahrsperren-Systems auf und die rechte An-
zeige zeigt einen Fehlercode an.
HINWEI
S
Falls die rechte Anzeige den Fehlercode 52
anzeigt, könnte dies durch eine Störbeein-
flussung vom Transponder verursacht wer-
den. Tritt diese Fehleranzeige auf, versu-
chen Sie das Folgende.1. Benutzen Sie den Schlüssel zur Re-
Registrierung, um den Motor zu star-
ten.HINWEISSicherstellen, dass keine anderen Wegfahr-
sperren-Schlüssel in der Nähe des Zünd-
schlosses sind, und dass immer nur ein
Wegfahrsperren-Schlüssel am selben
Schlüsselring ist! Schlüssel des Wegfahr-
sperren-Systems können Signalüberlage-
rungen verursachen, wodurch der Motor
möglicherweise nicht angelassen werden
kann.
2. Falls der Motor anspringt, stellen Sie
ihn wieder aus und versuchen Sie
dann ihn mit den Standardschlüsseln
anzulassen.
3. Falls der Motor nicht mit einem oder
beiden Standardschlüsseln angelas-
sen werden kann, bringen Sie das
Fahrzeug, den Schlüssel zur Re-Re-
gistrierung des Codes und beide Stan-
dardschlüssel zu einer Yamaha-Fach-
werkstatt und lassen Sie die
Standardschlüssel re-registrieren.
Wenn die rechte Anzeige einen Fehlercode
anzeigt, notieren Sie die Codenummer und
lassen Sie das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen.ACHTUNG
GCA11590
Erscheint auf dem Anzeigefeld ein Feh-
lercode, sollte das Fahrzeug so bald wie
möglich überprüft werden, um mögliche
Beschädigungen des Motors zu vermei-
den.
1. Fehlercode-Anzeige
1
U13SG2G0.book Page 11 Tuesday, August 4, 2009 9:10 AM

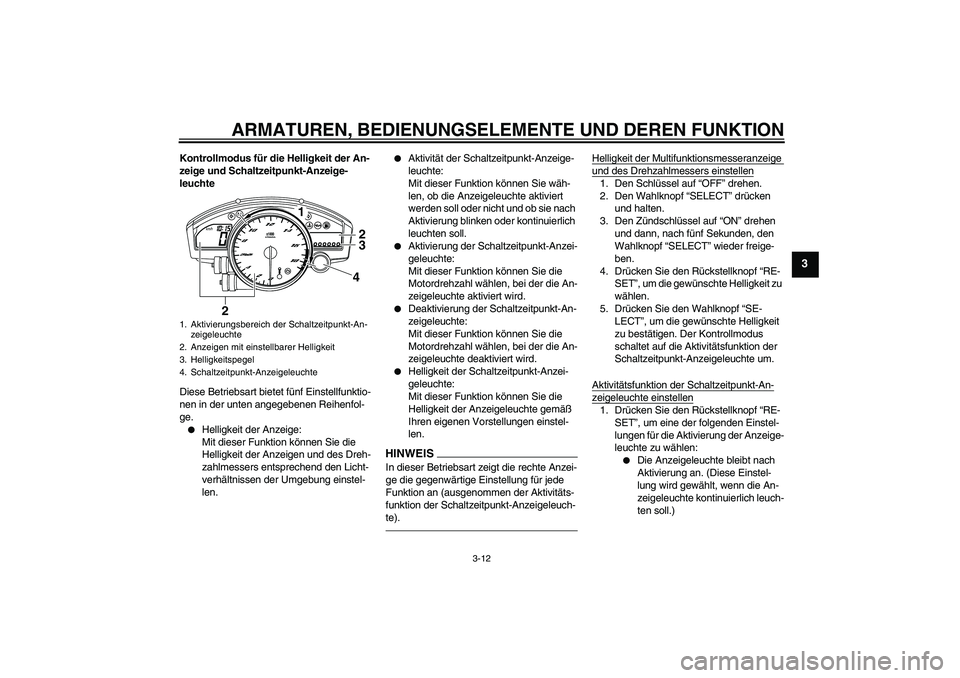

Page 27 of 112
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-12
3
Kontrollmodus für die Helligkeit der An-
zeige und Schaltzeitpunkt-Anzeige-
leuchte
Diese Betriebsart bietet fünf Einstellfunktio-
nen in der unten angegebenen Reihenfol-
ge.
Helligkeit der Anzeige:
Mit dieser Funktion können Sie die
Helligkeit der Anzeigen und des Dreh-
zahlmessers entsprechend den Licht-
verhältnissen der Umgebung einstel-
len.
Aktivität der Schaltzeitpunkt-Anzeige-
leuchte:
Mit dieser Funktion können Sie wäh-
len, ob die Anzeigeleuchte aktiviert
werden soll oder nicht und ob sie nach
Aktivierung blinken oder kontinuierlich
leuchten soll.
Aktivierung der Schaltzeitpunkt-Anzei-
geleuchte:
Mit dieser Funktion können Sie die
Motordrehzahl wählen, bei der die An-
zeigeleuchte aktiviert wird.
Deaktivierung der Schaltzeitpunkt-An-
zeigeleuchte:
Mit dieser Funktion können Sie die
Motordrehzahl wählen, bei der die An-
zeigeleuchte deaktiviert wird.
Helligkeit der Schaltzeitpunkt-Anzei-
geleuchte:
Mit dieser Funktion können Sie die
Helligkeit der Anzeigeleuchte gemäß
Ihren eigenen Vorstellungen einstel-
len.
HINWEISIn dieser Betriebsart zeigt die rechte Anzei-
ge die gegenwärtige Einstellung für jede
Funktion an (ausgenommen der Aktivitäts-
funktion der Schaltzeitpunkt-Anzeigeleuch-
te).
Helligkeit der Multifunktionsmesseranzeige und des Drehzahlmessers einstellen1. Den Schlüssel auf “OFF” drehen.
2. Den Wahlknopf “SELECT” drücken
und halten.
3. Den Zündschlüssel auf “ON” drehen
und dann, nach fünf Sekunden, den
Wahlknopf “SELECT” wieder freige-
ben.
4. Drücken Sie den Rückstellknopf “RE-
SET”, um die gewünschte Helligkeit zu
wählen.
5. Drücken Sie den Wahlknopf “SE-
LECT”, um die gewünschte Helligkeit
zu bestätigen. Der Kontrollmodus
schaltet auf die Aktivitätsfunktion der
Schaltzeitpunkt-Anzeigeleuchte um.
Aktivitätsfunktion der Schaltzeitpunkt-An-zeigeleuchte einstellen1. Drücken Sie den Rückstellknopf “RE-
SET”, um eine der folgenden Einstel-
lungen für die Aktivierung der Anzeige-
leuchte zu wählen:
Die Anzeigeleuchte bleibt nach
Aktivierung an. (Diese Einstel-
lung wird gewählt, wenn die An-
zeigeleuchte kontinuierlich leuch-
ten soll.)
1. Aktivierungsbereich der Schaltzeitpunkt-An-
zeigeleuchte
2. Anzeigen mit einstellbarer Helligkeit
3. Helligkeitspegel
4. Schaltzeitpunkt-Anzeigeleuchte
km/h
1
2
3
4
2
U13SG2G0.book Page 12 Tuesday, August 4, 2009 9:10 AM

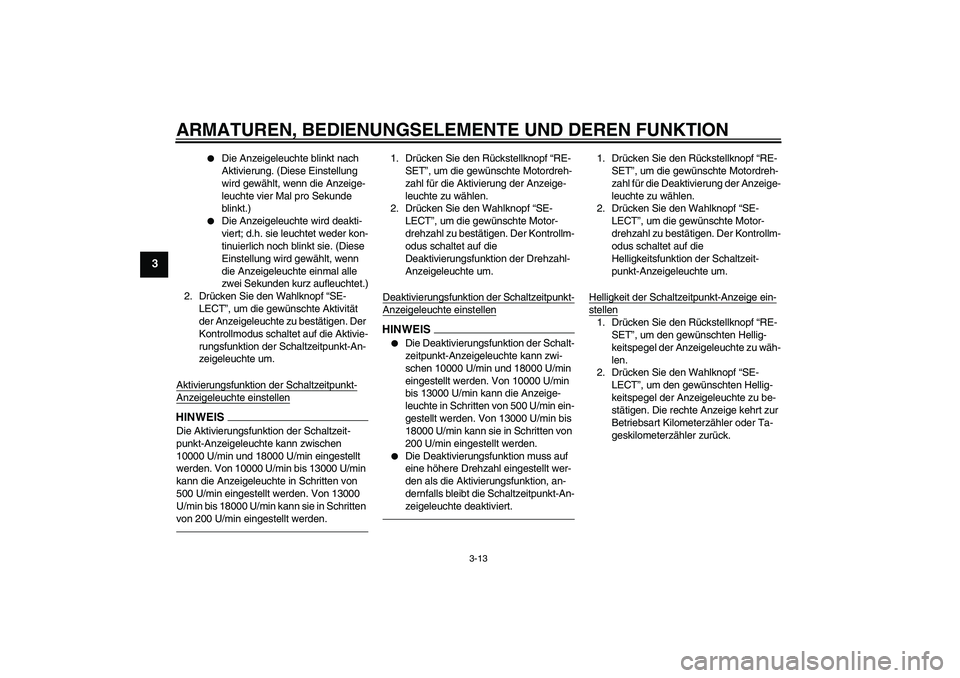

Page 28 of 112
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-13
3
Die Anzeigeleuchte blinkt nach
Aktivierung. (Diese Einstellung
wird gewählt, wenn die Anzeige-
leuchte vier Mal pro Sekunde
blinkt.)
Die Anzeigeleuchte wird deakti-
viert; d.h. sie leuchtet weder kon-
tinuierlich noch blinkt sie. (Diese
Einstellung wird gewählt, wenn
die Anzeigeleuchte einmal alle
zwei Sekunden kurz aufleuchtet.)
2. Drücken Sie den Wahlknopf “SE-
LECT”, um die gewünschte Aktivität
der Anzeigeleuchte zu bestätigen. Der
Kontrollmodus schaltet auf die Aktivie-
rungsfunktion der Schaltzeitpunkt-An-
zeigeleuchte um.
Aktivierungsfunktion der Schaltzeitpunkt-
Anzeigeleuchte einstellenHINWEISDie Aktivierungsfunktion der Schaltzeit-
punkt-Anzeigeleuchte kann zwischen
10000 U/min und 18000 U/min eingestellt
werden. Von 10000 U/min bis 13000 U/min
kann die Anzeigeleuchte in Schritten von
500 U/min eingestellt werden. Von 13000
U/min bis 18000 U/min kann sie in Schritten
von 200 U/min eingestellt werden.
1. Drücken Sie den Rückstellknopf “RE-
SET”, um die gewünschte Motordreh-
zahl für die Aktivierung der Anzeige-
leuchte zu wählen.
2. Drücken Sie den Wahlknopf “SE-
LECT”, um die gewünschte Motor-
drehzahl zu bestätigen. Der Kontrollm-
odus schaltet auf die
Deaktivierungsfunktion der Drehzahl-
Anzeigeleuchte um.
Deaktivierungsfunktion der Schaltzeitpunkt-Anzeigeleuchte einstellenHINWEIS
Die Deaktivierungsfunktion der Schalt-
zeitpunkt-Anzeigeleuchte kann zwi-
schen 10000 U/min und 18000 U/min
eingestellt werden. Von 10000 U/min
bis 13000 U/min kann die Anzeige-
leuchte in Schritten von 500 U/min ein-
gestellt werden. Von 13000 U/min bis
18000 U/min kann sie in Schritten von
200 U/min eingestellt werden.
Die Deaktivierungsfunktion muss auf
eine höhere Drehzahl eingestellt wer-
den als die Aktivierungsfunktion, an-
dernfalls bleibt die Schaltzeitpunkt-An-
zeigeleuchte deaktiviert.
1. Drücken Sie den Rückstellknopf “RE-
SET”, um die gewünschte Motordreh-
zahl für die Deaktivierung der Anzeige-
leuchte zu wählen.
2. Drücken Sie den Wahlknopf “SE-
LECT”, um die gewünschte Motor-
drehzahl zu bestätigen. Der Kontrollm-
odus schaltet auf die
Helligkeitsfunktion der Schaltzeit-
punkt-Anzeigeleuchte um.
Helligkeit der Schaltzeitpunkt-Anzeige ein-stellen1. Drücken Sie den Rückstellknopf “RE-
SET”, um den gewünschten Hellig-
keitspegel der Anzeigeleuchte zu wäh-
len.
2. Drücken Sie den Wahlknopf “SE-
LECT”, um den gewünschten Hellig-
keitspegel der Anzeigeleuchte zu be-
stätigen. Die rechte Anzeige kehrt zur
Betriebsart Kilometerzähler oder Ta-
geskilometerzähler zurück.
U13SG2G0.book Page 13 Tuesday, August 4, 2009 9:10 AM

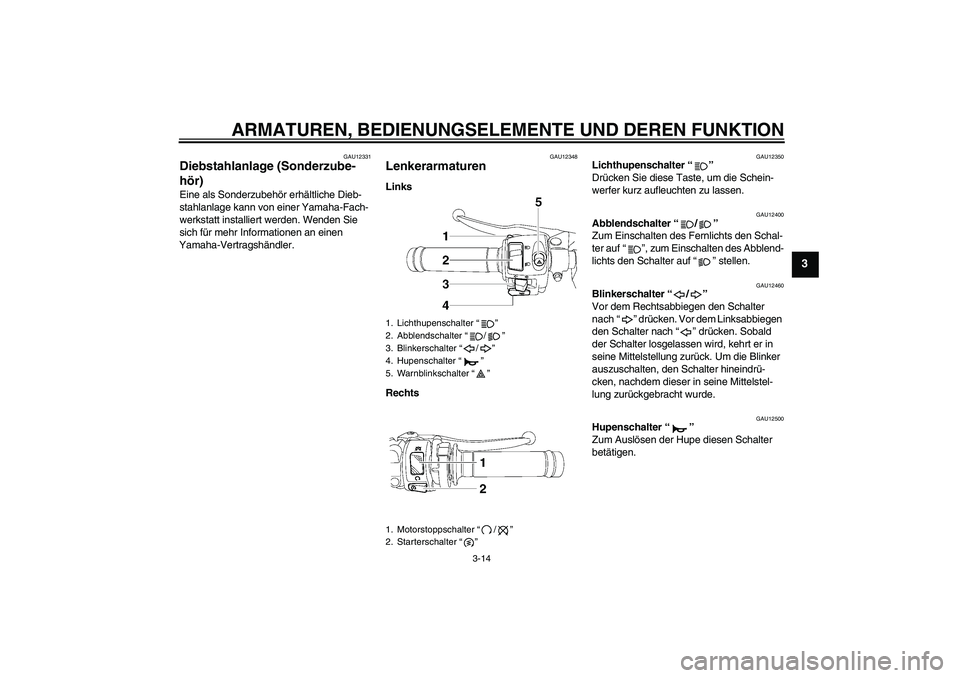

Page 29 of 112
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-14
3
GAU12331
Diebstahlanlage (Sonderzube-
hör) Eine als Sonderzubehör erhältliche Dieb-
stahlanlage kann von einer Yamaha-Fach-
werkstatt installiert werden. Wenden Sie
sich für mehr Informationen an einen
Yamaha-Vertragshändler.
GAU12348
Lenkerarmaturen Links
Rechts
GAU12350
Lichthupenschalter“”
Drücken Sie diese Taste, um die Schein-
werfer kurz aufleuchten zu lassen.
GAU12400
Abblendschalter“/”
Zum Einschalten des Fernlichts den Schal-
ter auf“”, zum Einschalten des Abblend-
lichts den Schalter auf“” stellen.
GAU12460
Blinkerschalter“/”
Vor dem Rechtsabbiegen den Schalter
nach“” drücken. Vor dem Linksabbiegen
den Schalter nach“” drücken. Sobald
der Schalter losgelassen wird, kehrt er in
seine Mittelstellung zurück. Um die Blinker
auszuschalten, den Schalter hineindrü-
cken, nachdem dieser in seine Mittelstel-
lung zurückgebracht wurde.
GAU12500
Hupenschalter“”
Zum Auslösen der Hupe diesen Schalter
betätigen.
1. Lichthupenschalter“”
2. Abblendschalter“/”
3. Blinkerschalter“/”
4. Hupenschalter“”
5. Warnblinkschalter“”
1. Motorstoppschalter“/”
2. Starterschalter“”
U13SG2G0.book Page 14 Tuesday, August 4, 2009 9:10 AM

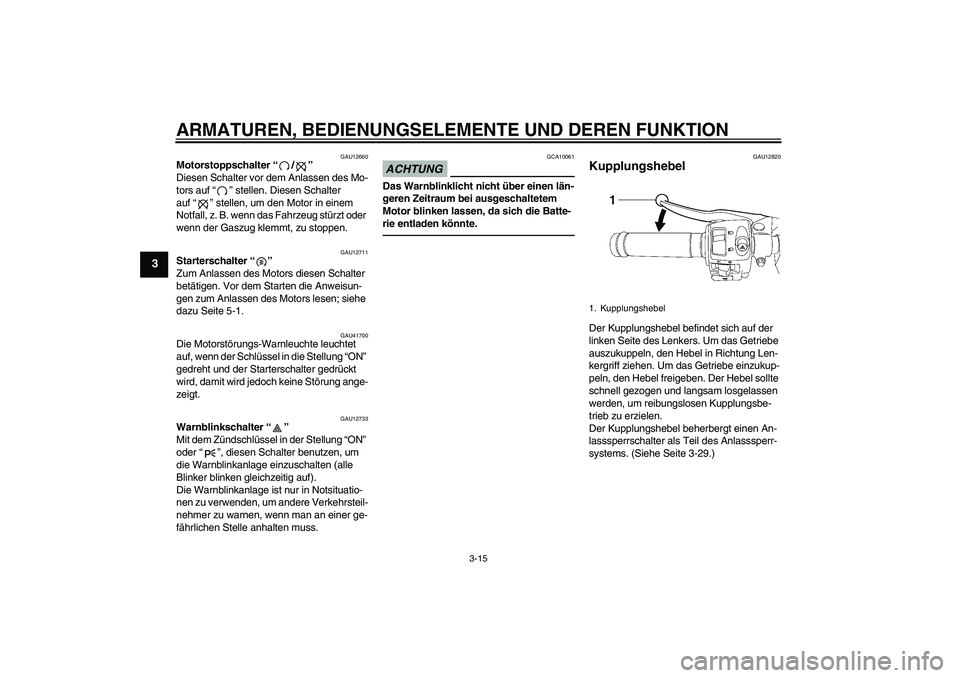

Page 30 of 112
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-15
3
GAU12660
Motorstoppschalter“/”
Diesen Schalter vor dem Anlassen des Mo-
tors auf“” stellen. Diesen Schalter
auf“” stellen, um den Motor in einem
Notfall, z. B. wenn das Fahrzeug stürzt oder
wenn der Gaszug klemmt, zu stoppen.
GAU12711
Starterschalter“”
Zum Anlassen des Motors diesen Schalter
betätigen. Vor dem Starten die Anweisun-
gen zum Anlassen des Motors lesen; siehe
dazu Seite 5-1.
GAU41700
Die Motorstörungs-Warnleuchte leuchtet
auf, wenn der Schlüssel in die Stellung “ON”
gedreht und der Starterschalter gedrückt
wird, damit wird jedoch keine Störung ange-
zeigt.
GAU12733
Warnblinkschalter“”
Mit dem Zündschlüssel in der Stellung “ON”
oder“”, diesen Schalter benutzen, um
die Warnblinkanlage einzuschalten (alle
Blinker blinken gleichzeitig auf).
Die Warnblinkanlage ist nur in Notsituatio-
nen zu verwenden, um andere Verkehrsteil-
nehmer zu warnen, wenn man an einer ge-
fährlichen Stelle anhalten muss.
ACHTUNG
GCA10061
Das Warnblinklicht nicht über einen län-
geren Zeitraum bei ausgeschaltetem
Motor blinken lassen, da sich die Batte-
rie entladen könnte.
GAU12820
Kupplungshebel Der Kupplungshebel befindet sich auf der
linken Seite des Lenkers. Um das Getriebe
auszukuppeln, den Hebel in Richtung Len-
kergriff ziehen. Um das Getriebe einzukup-
peln, den Hebel freigeben. Der Hebel sollte
schnell gezogen und langsam losgelassen
werden, um reibungslosen Kupplungsbe-
trieb zu erzielen.
Der Kupplungshebel beherbergt einen An-
lasssperrschalter als Teil des Anlasssperr-
systems. (Siehe Seite 3-29.)1. Kupplungshebel
U13SG2G0.book Page 15 Tuesday, August 4, 2009 9:10 AM
