FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-27
3
DAU41941
EXUP-systeem Dit model is uitgerust met het Yamaha
EXUP-systeem (regelsysteem voor uitlaat-
druk). Dit systeem verhoogt het motorver-
mogen door een klep die de
binnendiameter van de uitlaatpijp reguleert.
De stand van de EXUP-klep wordt door een
computergestuurde servomotor constant
aangepast overeenkomstig het motortoe-
rental.LET OP
DCA15610
Het EXUP-systeem werd afgesteld en
uitgebreid getest op de Yamaha fabriek.
Als deze afstellingen worden gewijzigd
zonder dat voldoende technische kennis
aanwezig is, kan de werking van de mo-
tor achteruitgaan of wordt de motor be-
schadigd.
DAU15303
Zijstandaard De zijstandaard bevindt zich aan de linker-
zijde van het frame. Trek of druk de zijstan-
daard met uw voet omhoog of omlaag
terwijl u de machine rechtop houdt.OPMERKINGDe ingebouwde sperschakelaar voor de zij-
standaard maakt deel uit van het startsper-
systeem, dat in bepaalde situaties de
werking van het ontstekingssysteem blok-
keert. (Zie pagina 3-28 voor een uitleg over
het startspersysteem.)
WAARSCHUWING
DWA10240
Met de machine mag nooit worden gere-
den terwijl de zijstandaard omlaag staat
of niet behoorlijk kan worden opgetrok-
ken (of niet omhoog blijft), anders kan de
zijstandaard de grond raken en zo de be-
stuurder afleiden, waardoor de machine
mogelijk onbestuurbaar wordt. Het
Yamaha startspersysteem is ontworpen
om de bestuurder te helpen bij zijn ver-
antwoordelijkheid de zijstandaard op te
trekken alvorens weg te rijden. Contro-
leer dit systeem daarom regelmatig zo-als hierna beschreven en laat het
repareren door een Yamaha dealer als
de werking niet naar behoren is.
U13SD2D0.book Page 27 Wednesday, August 5, 2009 2:09 PM
Page 42 of 106
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-28
3
DAU44892

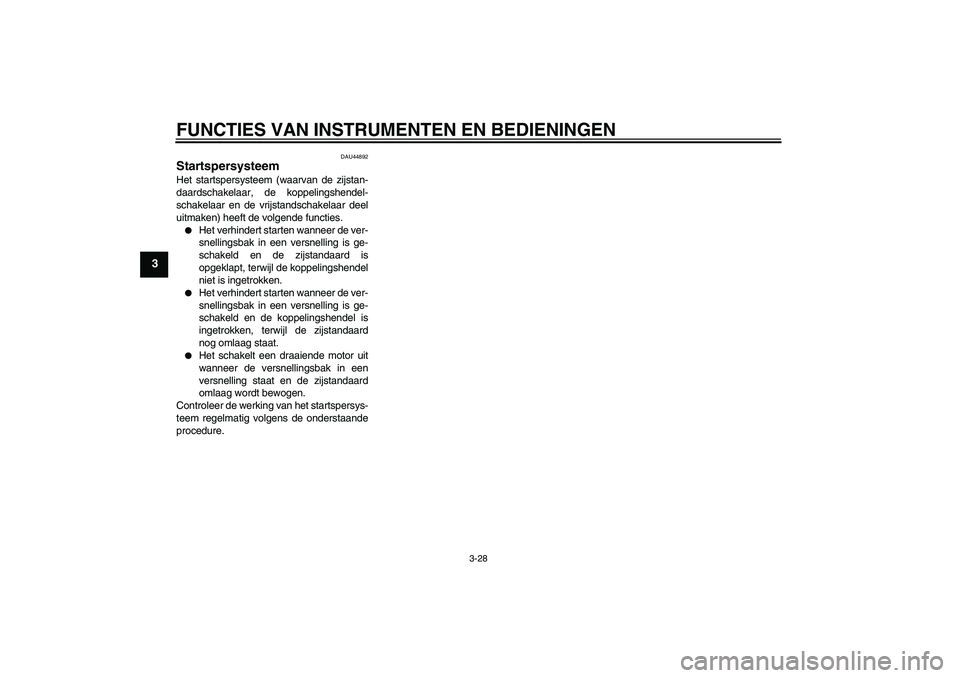

Startspersysteem Het startspersysteem (waarvan de zijstan-
daardschakelaar, de koppelingshendel-
schakelaar en de vrijstandschakelaar deel
uitmaken) heeft de volgende functies.
Het verhindert starten wanneer de ver-
snellingsbak in een versnelling is ge-
schakeld en de zijstandaard is
opgeklapt, terwijl de koppelingshendel
niet is ingetrokken.
Het verhindert starten wanneer de ver-
snellingsbak in een versnelling is ge-
schakeld en de koppelingshendel is
ingetrokken, terwijl de zijstandaard
nog omlaag staat.
Het schakelt een draaiende motor uit
wanneer de versnellingsbak in een
versnelling staat en de zijstandaard
omlaag wordt bewogen.
Controleer de werking van het startspersys-
teem regelmatig volgens de onderstaande
procedure.
U13SD2D0.book Page 28 Wednesday, August 5, 2009 2:09 PM
Page 43 of 106
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-29
3
Met de motor uit:
1. Beweeg de zijstandaard omlaag.
2. De motorstopknop moet in de stand staan.
3. Draai de sleutel naar aan.
4. Schakel de versnellingsbak in de vrijstand.
5. Druk op de startknop.
Start de motor?
Met de motor nog aan:
6. Beweeg de zijstandaard omhoog.
7. Knijp de koppelingshendel in en houd deze vast.
8. Schakel de versnellingsbak in een versnellingsstand.
9. Beweeg de zijstandaard omlaag.
Slaat de motor af?
Als de motor is afgeslagen:
10. Beweeg de zijstandaard omhoog.
11. Knijp de koppelingshendel in en houd deze vast.
12. Druk op de startknop.
Start de motor?
Het systeem is in orde. De motorfiets mag worden gebruikt.De vrijstandschakelaar werkt mogelijk niet goed.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
De zijstandaardschakelaar werkt mogelijk niet goed.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
De koppelingsschakelaar werkt mogelijk niet goed.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
JA NEE JA NEE JA NEE
Als zich een storing voordoet, vraag dan alvorens
te gaan rijden een Yamaha dealer het systeem te
controleren.
WAARSCHUWING
“ ”
U13SD2D0.book Page 29 Wednesday, August 5, 2009 2:09 PM
Page 44 of 106

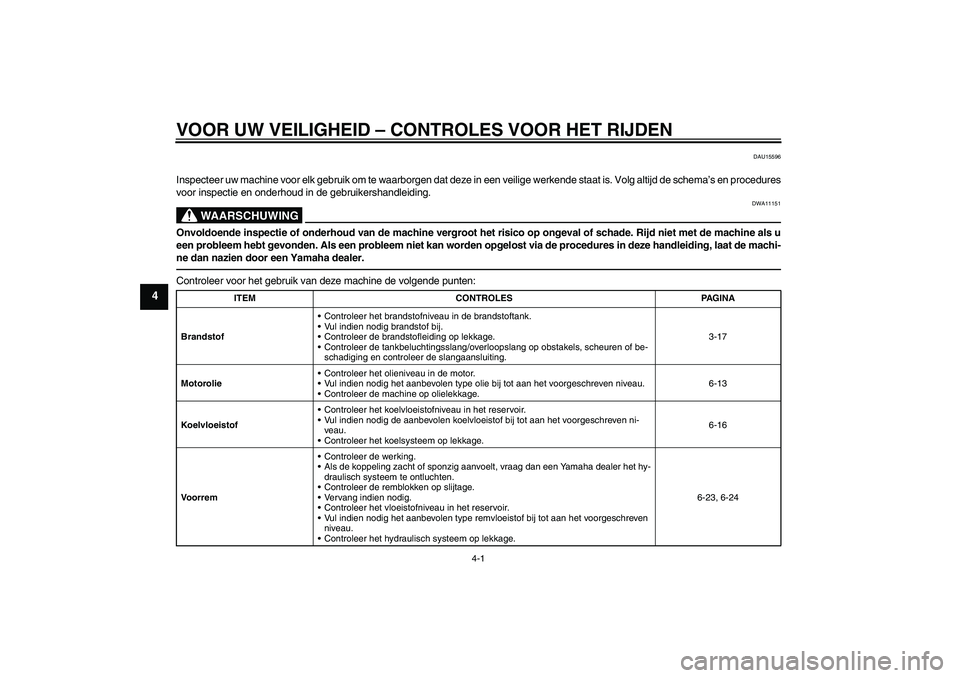

VOOR UW VEILIGHEID – CONTROLES VOOR HET RIJDEN
4-1
4
DAU15596
Inspecteer uw machine voor elk gebruik om te waarborgen dat deze in een veilige werkende staat is. Volg altijd de schema’s en procedures
voor inspectie en onderhoud in de gebruikershandleiding.
WAARSCHUWING
DWA11151
Onvoldoende inspectie of onderhoud van de machine vergroot het risico op ongeval of schade. Rijd niet met de machine als u
een probleem hebt gevonden. Als een probleem niet kan worden opgelost via de procedures in deze handleiding, laat de machi-
ne dan nazien door een Yamaha dealer.Controleer voor het gebruik van deze machine de volgende punten:
ITEM CONTROLES PAGINA
BrandstofControleer het brandstofniveau in de brandstoftank.
Vul indien nodig brandstof bij.
Controleer de brandstofleiding op lekkage.
Controleer de tankbeluchtingsslang/overloopslang op obstakels, scheuren of be-
schadiging en controleer de slangaansluiting.3-17
MotorolieControleer het olieniveau in de motor.
Vul indien nodig het aanbevolen type olie bij tot aan het voorgeschreven niveau.
Controleer de machine op olielekkage.6-13
KoelvloeistofControleer het koelvloeistofniveau in het reservoir.
Vul indien nodig de aanbevolen koelvloeistof bij tot aan het voorgeschreven ni-
veau.
Controleer het koelsysteem op lekkage.6-16
VoorremControleer de werking.
Als de koppeling zacht of sponzig aanvoelt, vraag dan een Yamaha dealer het hy-
draulisch systeem te ontluchten.
Controleer de remblokken op slijtage.
Vervang indien nodig.
Controleer het vloeistofniveau in het reservoir.
Vul indien nodig het aanbevolen type remvloeistof bij tot aan het voorgeschreven
niveau.
Controleer het hydraulisch systeem op lekkage.6-23, 6-24
U13SD2D0.book Page 1 Wednesday, August 5, 2009 2:09 PM
Page 45 of 106
VOOR UW VEILIGHEID – CONTROLES VOOR HET RIJDEN
4-2
4
AchterremControleer de werking.
Als de koppeling zacht of sponzig aanvoelt, vraag dan een Yamaha dealer het hy-
draulisch systeem te ontluchten.
Controleer de remblokken op slijtage.
Vervang indien nodig.
Controleer het vloeistofniveau in het reservoir.
Vul indien nodig het aanbevolen type remvloeistof bij tot aan het voorgeschreven
niveau.
Controleer het hydraulisch systeem op lekkage.6-23, 6-24
KoppelingControleer de werking.
Smeer indien nodig de kabel.
Controleer de vrije slag van de koppelingshendel.
Stel indien nodig bij.6-22
GasgreepControleer of de werking soepel is.
Controleer de vrije slag van de kabel.
Vraag indien nodig de Yamaha dealer om de vrije slag van de kabel af te stellen,
en de kabel en het kabelhuis te smeren.6-19, 6-28
BedieningskabelsControleer of de werking soepel is.
Smeer indien nodig.6-27
AandrijfkettingControleer of de ketting correct is aangespannen.
Stel indien nodig bij.
Controleer de conditie van de ketting.
Smeer indien nodig.6-25, 6-27
Wielen en bandenControleer op schade.
Controleer de conditie van de band en de profieldiepte.
Controleer de bandspanning.
Corrigeer indien nodig.6-20, 6-22
Rem- en schakelpedalenControleer of de werking soepel is.
Smeer indien nodig de pedaalscharnierpunten.6-28
Rem- en koppelingshendelsControleer of de werking soepel is.
Smeer indien nodig de hendelscharnierpunten.6-29 ITEM CONTROLES PAGINA
U13SD2D0.book Page 2 Wednesday, August 5, 2009 2:09 PM
Page 46 of 106

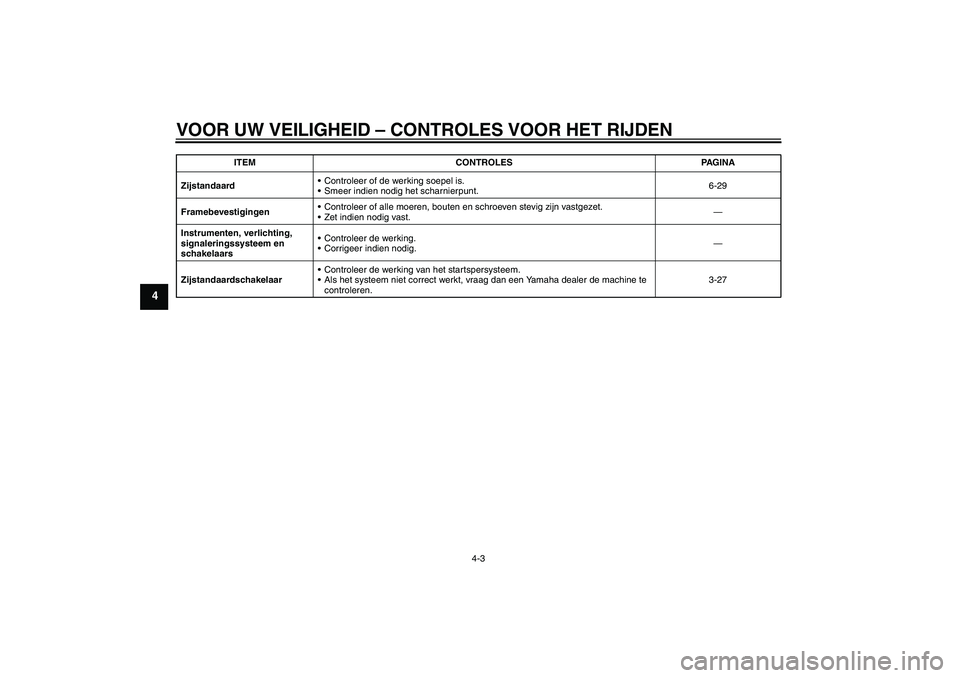

VOOR UW VEILIGHEID – CONTROLES VOOR HET RIJDEN
4-3
4
ZijstandaardControleer of de werking soepel is.
Smeer indien nodig het scharnierpunt.6-29
FramebevestigingenControleer of alle moeren, bouten en schroeven stevig zijn vastgezet.
Zet indien nodig vast.—
Instrumenten, verlichting,
signaleringssysteem en
schakelaarsControleer de werking.
Corrigeer indien nodig.—
Zijstandaardschakelaar Controleer de werking van het startspersysteem.
Als het systeem niet correct werkt, vraag dan een Yamaha dealer de machine te
controleren.3-27 ITEM CONTROLES PAGINA
U13SD2D0.book Page 3 Wednesday, August 5, 2009 2:09 PM
Page 47 of 106
GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-1
5
DAU15951
Lees de gebruikershandleiding zorgvuldig
door om u vertrouwd te maken met alle be-
dieningselementen. Als u de werking van
een functie of bedieningselement niet be-
grijpt, vraag dan uw Yamaha dealer om uit-
leg.
WAARSCHUWING
DWA10271
Een onvoldoende vertrouwdheid met de
bedieningselementen kan leiden tot ver-
lies van de controle, met mogelijk een
ongeval of letsel tot gevolg.
DAU46632
OPMERKINGDit model is uitgerust met:
een hellingshoeksensor, waarbij de
motor afslaat bij kanteling. In dat geval
wordt op het multifunctionele display
foutcode 30 weergegeven, maar dit
betreft geen storing. Draai de sleutel
naar “OFF” en vervolgens naar “ON”
om de foutcode te wissen. Als u dat
niet doet zal de motor niet starten, on-
danks dat de motor wordt aangezwen-
geld als u op de startknop drukt.
een automatische motorstop. De mo-
tor stopt automatisch als deze 20 mi-
nuten stationair draait. In dat geval
wordt op het multifunctionele display
foutcode 70 weergegeven, maar dit
betreft geen storing. Druk op de start-
schakelaar om de foutcode te wissen
en de motor opnieuw te starten.
DAU33014
Starten van de motor Door het startspersysteem is starten alleen
mogelijk als aan een van de volgende voor-
waarden is voldaan:
De versnellingsbak staat in de vrij-
stand.
De versnellingsbak staat in een ver-
snelling geschakeld terwijl de koppe-
lingshendel is ingetrokken en de
zijstandaard is opgeklapt.
Zie pagina 3-28 voor meer informatie.
1. Draai de contactsleutel naar “ON” en
controleer of de noodstopschakelaar
op“” is gezet.
De volgende waarschuwingslampjes
en controlelampjes moeten enkele se-
conden oplichten en dan uitgaan.
Waarschuwingslampje olieni-
veau
Waarschuwingslampje brand-
stofniveau
Waarschuwingslampje koelvloei-
stoftemperatuur
Controlelampje schakelmoment
Waarschuwingslampje motorsto-
ring
Controlelampje startblokkering
U13SD2D0.book Page 1 Wednesday, August 5, 2009 2:09 PM
Page 48 of 106

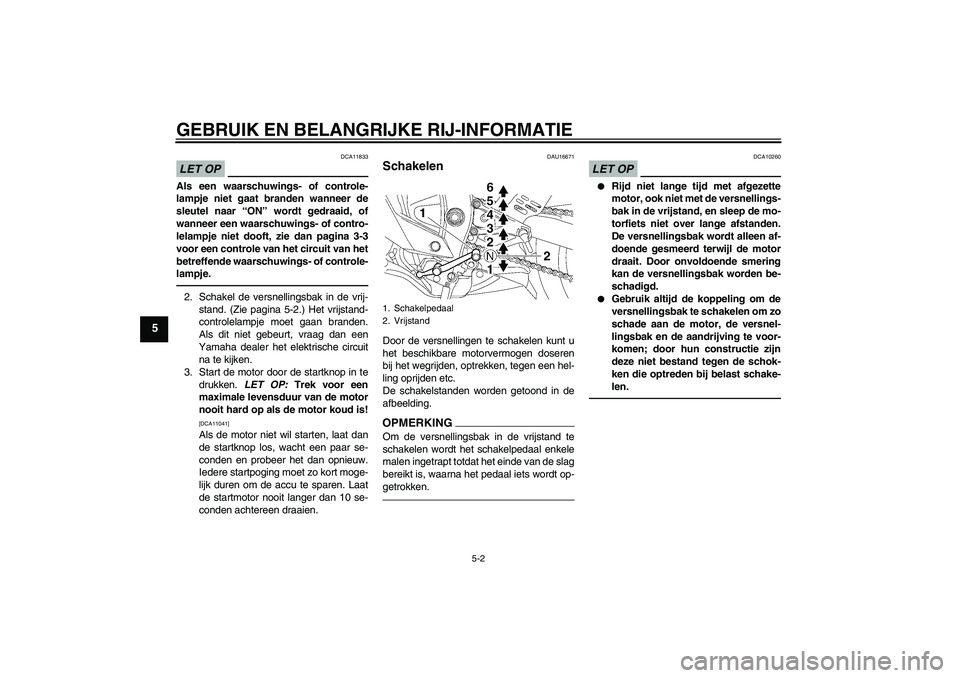

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-2
5
LET OP
DCA11833
Als een waarschuwings- of controle-
lampje niet gaat branden wanneer de
sleutel naar “ON” wordt gedraaid, of
wanneer een waarschuwings- of contro-
lelampje niet dooft, zie dan pagina 3-3
voor een controle van het circuit van het
betreffende waarschuwings- of controle-
lampje.2. Schakel de versnellingsbak in de vrij-
stand. (Zie pagina 5-2.) Het vrijstand-
controlelampje moet gaan branden.
Als dit niet gebeurt, vraag dan een
Yamaha dealer het elektrische circuit
na te kijken.
3. Start de motor door de startknop in te
drukken. LET OP: Trek voor een
maximale levensduur van de motor
nooit hard op als de motor koud is!
[DCA11041]Als de motor niet wil starten, laat dan
de startknop los, wacht een paar se-
conden en probeer het dan opnieuw.
Iedere startpoging moet zo kort moge-
lijk duren om de accu te sparen. Laat
de startmotor nooit langer dan 10 se-
conden achtereen draaien.
DAU16671
Schakelen Door de versnellingen te schakelen kunt u
het beschikbare motorvermogen doseren
bij het wegrijden, optrekken, tegen een hel-
ling oprijden etc.
De schakelstanden worden getoond in de
afbeelding.OPMERKINGOm de versnellingsbak in de vrijstand te
schakelen wordt het schakelpedaal enkele
malen ingetrapt totdat het einde van de slag
bereikt is, waarna het pedaal iets wordt op-
getrokken.
LET OP
DCA10260
Rijd niet lange tijd met afgezette
motor, ook niet met de versnellings-
bak in de vrijstand, en sleep de mo-
torfiets niet over lange afstanden.
De versnellingsbak wordt alleen af-
doende gesmeerd terwijl de motor
draait. Door onvoldoende smering
kan de versnellingsbak worden be-
schadigd.
Gebruik altijd de koppeling om de
versnellingsbak te schakelen om zo
schade aan de motor, de versnel-
lingsbak en de aandrijving te voor-
komen; door hun constructie zijn
deze niet bestand tegen de schok-
ken die optreden bij belast schake-
len.
1. Schakelpedaal
2. Vrijstand
U13SD2D0.book Page 2 Wednesday, August 5, 2009 2:09 PM
Page 49 of 106

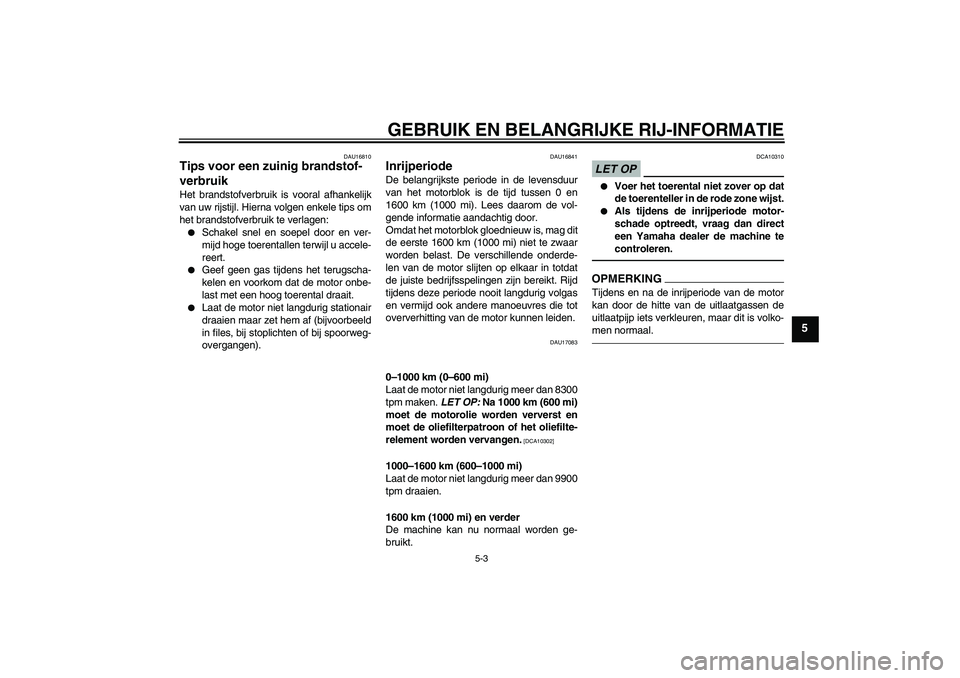

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-3
5
DAU16810
Tips voor een zuinig brandstof-
verbruik Het brandstofverbruik is vooral afhankelijk
van uw rijstijl. Hierna volgen enkele tips om
het brandstofverbruik te verlagen:
Schakel snel en soepel door en ver-
mijd hoge toerentallen terwijl u accele-
reert.
Geef geen gas tijdens het terugscha-
kelen en voorkom dat de motor onbe-
last met een hoog toerental draait.
Laat de motor niet langdurig stationair
draaien maar zet hem af (bijvoorbeeld
in files, bij stoplichten of bij spoorweg-
overgangen).
DAU16841
Inrijperiode De belangrijkste periode in de levensduur
van het motorblok is de tijd tussen 0 en
1600 km (1000 mi). Lees daarom de vol-
gende informatie aandachtig door.
Omdat het motorblok gloednieuw is, mag dit
de eerste 1600 km (1000 mi) niet te zwaar
worden belast. De verschillende onderde-
len van de motor slijten op elkaar in totdat
de juiste bedrijfsspelingen zijn bereikt. Rijd
tijdens deze periode nooit langdurig volgas
en vermijd ook andere manoeuvres die tot
oververhitting van de motor kunnen leiden.
DAU17083
0–1000 km (0–600 mi)
Laat de motor niet langdurig meer dan 8300
tpm maken. LET OP: Na 1000 km (600 mi)
moet de motorolie worden ververst en
moet de oliefilterpatroon of het oliefilte-
relement worden vervangen.
[DCA10302]
1000–1600 km (600–1000 mi)
Laat de motor niet langdurig meer dan 9900
tpm draaien.
1600 km (1000 mi) en verder
De machine kan nu normaal worden ge-
bruikt.
LET OP
DCA10310
Voer het toerental niet zover op dat
de toerenteller in de rode zone wijst.
Als tijdens de inrijperiode motor-
schade optreedt, vraag dan direct
een Yamaha dealer de machine te
controleren.
OPMERKINGTijdens en na de inrijperiode van de motor
kan door de hitte van de uitlaatgassen de
uitlaatpijp iets verkleuren, maar dit is volko-
men normaal.
U13SD2D0.book Page 3 Wednesday, August 5, 2009 2:09 PM
Page 50 of 106

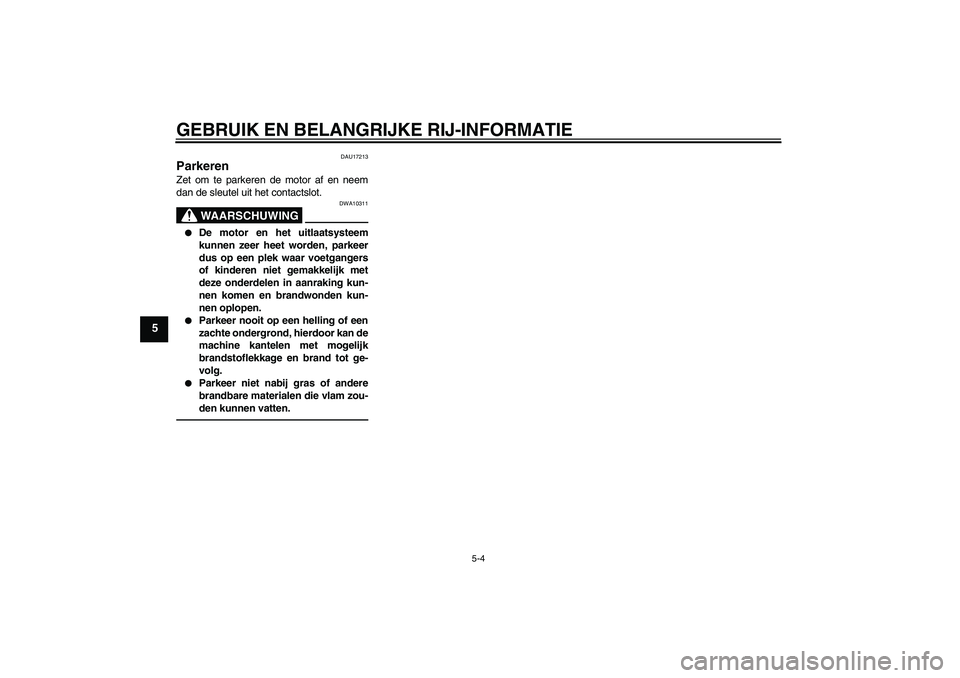

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-4
5
DAU17213
Parkeren Zet om te parkeren de motor af en neem
dan de sleutel uit het contactslot.
WAARSCHUWING
DWA10311
De motor en het uitlaatsysteem
kunnen zeer heet worden, parkeer
dus op een plek waar voetgangers
of kinderen niet gemakkelijk met
deze onderdelen in aanraking kun-
nen komen en brandwonden kun-
nen oplopen.
Parkeer nooit op een helling of een
zachte ondergrond, hierdoor kan de
machine kantelen met mogelijk
brandstoflekkage en brand tot ge-
volg.
Parkeer niet nabij gras of andere
brandbare materialen die vlam zou-
den kunnen vatten.
U13SD2D0.book Page 4 Wednesday, August 5, 2009 2:09 PM
