FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-7
3
DAU42774
Waarschuwingslampje
motorstoring“”
Dit waarschuwingslampje gaat branden
wanneer er een probleem wordt aangege-
ven in het elektrisch circuit dat de motor
controleert. Vraag in dat geval een Yamaha
dealer het zelfdiagnosesysteem te controle-
ren. (Zie pagina 3-11 voor uitleg over de
werking van het zelfdiagnosesysteem.)
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschuwings-
lampje moet enkele seconden oplichten en
dan uitgaan.
Licht het waarschuwingslampje niet meteen
op wanneer u de sleutel naar “ON” draait of
blijft het lampje branden, laat het elektrisch
circuit dan door een Yamaha dealer contro-
leren.
DAU11574
Controlelampje schakelmoment
Dit controlelampje kan zo worden ingesteld
dat het bij de gewenste motortoerentallen
aan- of uitgaat en wordt gebruikt om aan te
geven wanneer naar de volgende hogere
versnelling moet worden geschakeld.Het elektrisch circuit voor het controlelamp-
je kan worden gecontroleerd door de sleutel
naar “ON” te draaien. Het controlelampje
moet enkele seconden oplichten en dan uit-
gaan.
Licht het controlelampje niet meteen op
wanneer u de sleutel naar “ON” draait of
blijft het lampje branden, laat het elektrisch
circuit dan door een Yamaha dealer contro-
leren. (Zie pagina 3-11 voor een uitgebreide
uitleg over de functie van dit controlelampje
en het instellen daarvan.)
DAU38623
Controlelampje startblokkering
Het elektrisch circuit voor het controlelamp-
je kan worden gecontroleerd door de sleutel
naar “ON” te draaien. Het controlelampje
moet enkele seconden oplichten en dan uit-
gaan.
Licht het controlelampje niet meteen op
wanneer u de sleutel naar “ON” draait of
blijft het lampje branden, laat het elektrisch
circuit dan door een Yamaha dealer contro-
leren.
Als de sleutel naar “OFF” wordt gedraaid,
begint het controlelampje na 30 seconden
te knipperen om aan te geven dat het start-
blokkeersysteem is ingeschakeld. Het con-
trolelampje stopt na 24 uur met knipperen,
maar het startblokkeersysteem blijft inge-
schakeld.Dit model is ook uitgerust met een zelfdia-
gnosesysteem voor het startblokkeersys-
teem. (Zie pagina 3-11 voor uitleg over de
werking van het zelfdiagnosesysteem.)
U13SD2D0.book Page 7 Wednesday, August 5, 2009 2:09 PM
Page 22 of 106
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-8
3
DAU39046
Multifunctionele meter
WAARSCHUWING
DWA12422
Zorg dat de machine stilstaat voordat u
wijzigingen in de instellingen van de
multifunctionele meter gaat aanbrengen.
Het aanbrengen van wijzigingen tijdens
het rijden kan u afleiden en vergroot het
risico op een ongeval.
De multifunctionele meter biedt de volgen-
de voorzieningen:
a snelheidsmeter
a toerenteller
een kilometerteller
twee rittellers (die de afgelegde af-
stand aangeven sinds de tellers het
laatst werden teruggesteld op nul)
een ritteller voor brandstofreserve (die
de afgelegde afstand aangeeft sinds
het waarschuwingslampje brand-
stofreserve aanging)
een stopwatch
een klok
een weergave koelvloeistoftempera-
tuur
een weergave luchtaanzuigtempera-
tuur
een voorziening voor zelfdiagnose
een instelfunctie voor de displayhel-
derheid en het controlelampje scha-
kelmoment
OPMERKING
Vergeet niet de sleutel naar “ON” te
draaien voordat u de toetsen “SE-
LECT” en “RESET” gebruikt. Dat hoeft
echter niet als u de displayhelderheid
en het controlelampje van het schakel-
moment wilt instellen.
Alleen voor Groot-Brittannië: Om te
wisselen tussen de kilometer- en mij-
lenweergave van de snelheidsmeter
en de kilometerteller/ritteller drukt u de
toets “SELECT” minstens 1 seconde
in.
Toerenteller
Met de elektrische toerenteller kan de be-
stuurder het motortoerental controleren en
dit binnen het ideale bereik houden.
Als de sleutel naar “ON” wordt gedraaid,
slaat de naald van de toerenteller eenmaal
helemaal uit tot het hoogste aantal toeren
per minuut en keert daarna weer terug naar
nul tpm om het elektrische circuit te testen.
1. Snelheidsmeter
2. Klok
3. Toerenteller
4. Koelvloeistoftemperatuurdisplay/inlaatlucht-
temperatuurdisplay
5. Kilometerteller/rittellers/brandstofreserve-rit-
teller/stopwatch
6. Controlelampje schakelmoment
7.“RESET”-toets
8.“SELECT”-toets
2
3
4
5
6
1
87
1. Toerenteller
2. Rode zone toerenteller
2 1
U13SD2D0.book Page 8 Wednesday, August 5, 2009 2:09 PM
Page 23 of 106
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-9
3
LET OP
DCA10031
Laat de motor niet draaien terwijl de toe-
renteller in de rode zone wijst.
Rode zone: 16500 tpm en hogerKlok
Om de klok op tijd te zetten1. Draai de sleutel naar “ON”.
2. Houd de “SELECT”-toets en de “RES-
ET”-toets tegelijkertijd minstens twee
seconden lang ingedrukt.
3. Als de uuraanduiding begint te knippe-
ren, drukt u op de “RESET”-toets om
de uren in te stellen.
4. Druk op de “SELECT”-toets en de mi-
nutenaanduiding zal gaan knipperen.5. Druk op de “RESET”-toets om de mi-
nuten in te stellen.
6. Druk op de “SELECT”-toets en laat
deze dan los om de klok te starten.
Kilometerteller-, ritteller- en stopwatch-
weergave
Door indrukken van de “SELECT”-toets wis-
selt de weergave tussen de kilometerteller-
modus “ODO”, de rittellermodi “TRIP A” en
“TRIP B” en de stopwatchmodus, in de on-
derstaande volgorde:
TRIP A → TRIP B → ODO → Stopwatch →
TRIP A
Als het waarschuwingslampje brandstofni-
veau aangaat (zie pagina 3-3), wisselt de
weergave automatisch naar de brandstofre-
serve-rittellermodus “F-TRIP” en wordt de
afgelegde afstand vanaf dat punt aangege-ven. In dat geval wordt door het indrukken
van de toets “SELECT” in de onderstaande
volgorde gewisseld tussen de diverse weer-
gaven van rittellers, kilometerteller en stop-
watch:
F-TRIP → Stopwatch → TRIP A → TRIP B
→ ODO → F-TRIP
Om een ritteller op nul terug te stellen, se-
lecteert u deze door op de toets “SELECT”
te drukken en dan de toets “RESET” min-
stens 1 seconde lang ingedrukt te houden.
Wanneer u de brandstofreserve-ritteller niet
zelf met de hand op nul terugstelt, wordt
deze automatisch teruggesteld zodra na het
tanken 5 km (3 mi) is gereden en verschijnt
de vorige weergavemodus weer.
Stopwatchfunctie
Om het display te wijzigen in weergave van
de stopwatch, selecteert u deze door op de
toets “SELECT” te drukken. (De cijfers van
de stopwatch gaan knipperen.) Laat de
toets “SELECT” los, en houd deze weer een
paar seconden lang ingedrukt, totdat de cij-
fers van de stopwatch niet meer knipperen.
Normale tijdmeting
1. Druk op de “RESET”-toets om de stop-
watch te starten.
2. Druk op de “SELECT”-toets om de
stopwatch te stoppen.
1. Klok
km/h
TRIP A
1
1. Kilometerteller/rittellers/brandstofreserve-rit-
teller/stopwatch
TRIP A
˚C
1
U13SD2D0.book Page 9 Wednesday, August 5, 2009 2:09 PM
Page 24 of 106
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-10
3
3. Druk nogmaals op de toets “SELECT”
om de stopwatch op nul terug te stel-
len.
Tussentijdmeting1. Druk op de “RESET”-toets om de stop-
watch te starten.
2. Druk op de toets “RESET” of op de
startknop“” om tussentijden te me-
ten. (De dubbele punt “:” begint te
knipperen.)
3. Druk op de toets “RESET” of op de
startknop“” om de laatste tussentijd
weer te geven of op de toets “SE-
LECT” om de stopwatch stop te zetten
en de totaal verstreken tijd weer te ge-
ven.
4. Druk op de “SELECT”-toets om de
stopwatch terug te zetten.OPMERKINGOm het display terug te zetten op de vorige
weergave, houdt u de toets “SELECT” een
paar seconden lang ingedrukt totdat de cij-
fers van de stopwatch knipperen.
Weergave koelvloeistoftemperatuur
De weergave koelvloeistoftemperatuur
geeft de temperatuur van de koelvloeistof
aan.OPMERKINGAls de weergave koelvloeistof wordt gese-
lecteerd, wordt eerst gedurende 1 seconde
“C” weergegeven. Daarna wordt de koel-
vloeistoftemperatuur getoond.LET OP
DCA10021
Laat de motor niet draaien terwijl deze
oververhit is.
Weergave luchtaanzuigtemperatuur
De weergave luchtaanzuigtemperatuur
geeft de temperatuur aan van de lucht die
het luchtinlaatkanaal wordt binnengezogen.
Druk op de toets “RESET” om van de weer-
gave koelvloeistoftemperatuur te wisselen
naar de weergave luchtaanzuigtempera-
tuur.OPMERKING
Zelfs als de weergave luchtaanzuig-
temperatuur is geselecteerd, gaat het
waarschuwingslampje koelvloeistof-
temperatuur branden als de motor
oververhit raakt.
Als de sleutel naar “ON” wordt ge-
draaid, wordt automatisch de koel-
vloeistoftemperatuur weergegeven,
1. Weergave koelvloeistoftemperatuur
TRIP A
˚C
1
1. Weergave luchtaanzuigtemperatuur
TRIP A
˚C
1
U13SD2D0.book Page 10 Wednesday, August 5, 2009 2:09 PM
Page 25 of 106
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-11
3
zelfs als de luchtaanzuigtemperatuur
werd weergegeven voordat de sleutel
naar “OFF” werd gedraaid.
Als de weergave luchtaanzuigtempe-
ratuur is geselecteerd, wordt “A” weer-
gegeven voor de temperatuur.
Zelfdiagnosesysteem
Dit model is uitgerust met een zelfdiagnose-
systeem voor diverse elektrische circuits.
Als in een van deze circuits een storing
wordt gedetecteerd, gaat het waarschu-
wingslampje motorstoring branden en geeft
het rechter display een foutcode weer.
Het zelfdiagnosesysteem detecteert ook
storingen in de circuits van het startblok-
keersysteem.Als in de circuits van het startblokkeersys-
teem een storing wordt gedetecteerd, gaat
het controlelampje startblokkering knippe-
ren en geeft het rechter display een foutco-
de weer.
OPMERKIN
G
Als het rechterdisplay foutcode 52 weer-
geeft, betreft dit mogelijk een storing in het
transpondersignaal. Als deze fout zich voor-
doet, probeer dan het volgende.1. Start de motor met behulp van de co-
deersleutel.OPMERKINGHoud andere startblokkeersleutels uit de
buurt van het contactslot en bewaar niet
meer dan één startblokkeersleutel aan de-
zelfde sleutelring! Startblokkeersleutels
kunnen signaalstoring veroorzaken, waar-
door de motor mogelijk niet kan worden ge-
start.2. Als de motor start, zet deze dan weer
uit en probeer hem opnieuw te starten
met de standaardsleutels.
3. Als de motor niet kan worden gestart
met een of beide standaardsleutels,
breng dan het voertuig, de codeersleu-tel en beide standaardsleutels naar
een Yamaha dealer en laat de stan-
daardsleutels opnieuw coderen.
Als het rechterdisplay foutcodes weergeeft,
noteer deze dan en vraag een Yamaha
dealer om het voertuig te controleren.
LET OP
DCA11590
Wanneer het display een foutcode aan-
geeft, moet de machine zo spoedig mo-
gelijk worden gecontroleerd om
motorschade te voorkomen.Instelfunctie voor displayhelderheid en
voor controlelampje schakelmoment
1. Weergave foutcode
1
1. Activeringsbereik van het controlelampje
schakelmoment
2. Displays met instelbare helderheid
3. Helderheidsniveau
4. Controlelampje schakelmoment
km/h
1
2
3
4
2
U13SD2D0.book Page 11 Wednesday, August 5, 2009 2:09 PM
Page 26 of 106
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-12
3
Deze instelfunctie schakelt door vijf re-
gelfuncties heen, zodat u de volgende in-
stellingen kunt selecteren volgens
onderstaande volgorde.
Displayhelderheid:
Met deze functie regelt u de helderheid
van de weergaven en de toerenteller in
overeenstemming met het aanwezige
daglicht.
Activiteit van het controlelampje scha-
kelmoment:
Via deze functie kiest u of het controle-
lampje geactiveerd moet worden en of
het bij activering moet knipperen of
continu moet branden.
Activeren van het controlelampje
schakelmoment:
Via deze functie kiest u het motortoe-
rental waarbij het controlelampje ge-
activeerd zal worden.
Deactiveren van het controlelampje
schakelmoment:
Via deze functie kiest u het motortoe-
rental waarbij het controlelampje ge-
deactiveerd zal worden.
Helderheid van het controlelampje
schakelmoment:
Met deze functie regelt u de helderheid
van het controlelampje volgens uw
voorkeur.
OPMERKINGIn deze modus geeft het rechterdisplay de
huidige instelling voor elke functie weer (be-
halve voor de functie activiteit van het con-
trolelampje schakelmoment).De helderheid instellen van de displays vande multifunctionele meter en toerenteller1. Draai de sleutel naar “OFF”.
2. Druk de “SELECT”-toets in en houd
deze ingedrukt.
3. Draai de sleutel naar “ON”, wacht vijf
seconden en laat dan de “SELECT”-
toets los.
4. Druk op de “RESET”-toets om de ge-
wenste displayhelderheid te kiezen.
5. Druk op de “SELECT”-toets om het
geselecteerde helderheidsniveau te
bevestigen. De instelfunctie gaat over
naar de functie activiteit van het con-
trolelampje schakelmoment.
Instellen van de functie activiteit van hetcontrolelampje schakelmoment1. Druk op de toets “RESET” om een van
de volgende instellingen voor de activi-
teit van het controlelampje te kiezen:
Het controlelampje gaat bij acti-
vering continu branden. (Deze in-
stelling is geselecteerd wanneer
het controlelampje aan blijft.)
Het controlelampje gaat bij acti-
vering knipperen. (Deze instelling
is geselecteerd wanneer het con-
trolelampje vier keer per seconde
knippert.)
Het controlelampje is gedeacti-
veerd, het zal dus niet continu
branden of knipperen. (Deze in-
stelling is actief wanneer het con-
trolelampje één keer per twee
seconden knippert.)
2. Druk op de toets “SELECT” om de ge-
selecteerde activiteit van het controle-
lampje te bevestigen. De instelfunctie
gaat over naar de functie activering
van het controlelampje schakelmo-
ment.
Instellen van de functie activering van het
controlelampje schakelmomentOPMERKINGDe functie activering van het controlelampje
schakelmoment kan worden ingesteld tus-
sen 10000 tpm en 18000 tpm. Van 10000
tpm tot 13000 tpm kan het controlelampje
worden ingesteld in stappen van 500 tpm.
U13SD2D0.book Page 12 Wednesday, August 5, 2009 2:09 PM
Page 27 of 106
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-13
3
Van 13000 tpm tot 18000 tpm kan het con-
trolelampje worden ingesteld in stappen
van 200 tpm.1. Druk de “RESET”-toets in om het mo-
tortoerental in te stellen waarbij u het
controlelampje wilt laten activeren.
2. Druk op de toets “SELECT” om het ge-
selecteerde motortoerental te bevesti-
gen. De instelfunctie gaat over naar de
functie deactiveren van het controle-
lampje schakelmoment.
Instellen van de functie deactiveren van hetcontrolelampje schakelmomentOPMERKING
De functie deactiveren van het contro-
lelampje schakelmoment kan worden
ingesteld tussen 10000 tpm en 18000
tpm. Van 10000 tpm tot 13000 tpm kan
het controlelampje worden ingesteld in
stappen van 500 tpm. Van 13000 tpm
tot 18000 tpm kan het controlelampje
worden ingesteld in stappen van 200
tpm.
Denk eraan dat de deactiveerfunctie
op een hoger toerental moet worden
ingesteld dan de activeerfunctie, an-
ders zal het controlelampje schakel-
moment gedeactiveerd blijven.
1. Druk op de toets “RESET” om het mo-
tortoerental in te stellen waarbij u het
controlelampje wilt laten deactiveren.
2. Druk op de toets “SELECT” om het ge-
selecteerde motortoerental te bevesti-
gen. De instelfunctie gaat over naar de
functie helderheid van het controle-
lampje schakelmoment.
Instellen van de helderheid van het contro-lelampje schakelmoment1. Druk op de toets “RESET” om de ge-
wenste helderheid van het controle-
lampje te kiezen.
2. Druk de “SELECT”-toets in om de ge-
selecteerde helderheid van het contro-
lelampje te bevestigen. Het
rechterdisplay keert terug naar de kilo-
meterteller- of rittellerweergave.
DAU12331
Antidiefstal-alarmsysteem (op-
tie) Dit model kan door een Yamaha dealer
worden uitgerust met een optioneel antidief-
stal-alarmsysteem. Neem contact op met
een Yamaha dealer voor nadere informatie.
U13SD2D0.book Page 13 Wednesday, August 5, 2009 2:09 PM
Page 28 of 106
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-14
3
DAU12348
Stuurschakelaars Links
Rechts
DAU12350
Lichtsignaalschakelaar“”
Druk deze schakelaar in om de koplamp
een lichtsignaal te laten afgeven.
DAU12400
Dimlichtschakelaar“/”
Zet deze schakelaar op“” voor grootlicht
en op“” voor dimlicht.
DAU12460
Richtingaanwijzerschakelaar“/”
Druk deze schakelaar naar“” om afslaan
naar rechts aan te geven. Druk deze scha-
kelaar naar“” om afslaan naar links aan
te geven. Na loslaten keert de schakelaar
terug naar de middenstand. Om de richtin-
gaanwijzers uit te schakelen wordt de scha-
kelaar ingedrukt nadat hij is teruggekeerd in
de middenstand.
DAU12500
Claxonschakelaar“”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU12660
Noodstopschakelaar“/”
Zet deze schakelaar voor u de motor start
op“”. Zet deze schakelaar op“” om
de motor direct uit te schakelen in een
noodgeval, zoals wanneer de machine om-
slaat of als de gaskabel blijft hangen.
DAU12711
Startknop“”
Druk deze knop in om via de startmotor de
motor rond te draaien. Zie pagina 5-1 voor
startinstructies voordat u de motor start.
DAU41700
Het waarschuwingslampje voor motorsto-
ring gaat branden als de sleutel naar “ON”
wordt gedraaid en de startknop wordt inge-
drukt. Dit wijst echter niet op een storing.
DAU12733
Schakelaar alarmverlichting“”
Met de sleutel in de stand “ON” of“” kan
deze schakelaar worden gebruikt voor het
inschakelen van de alarmverlichting (gelijk-
tijdig knipperen van alle richtingaanwijzers).
De alarmverlichting wordt gebruikt in een
noodgeval of om andere verkeersdeelne-
mers te waarschuwen als uw machine stil-
staat in een mogelijk gevaarlijke
verkeerssituatie.LET OP
DCA10061
Gebruik de alarmverlichting niet gedu-
rende langere tijd als de motor niet
draait omdat hierdoor de accu kan ontla-
den.
1. Lichtsignaalschakelaar“”
2. Dimlichtschakelaar“/”
3. Richtingaanwijzerschakelaar“/”
4. Claxonschakelaar“”
5. Schakelaar alarmverlichting“”
1. Noodstopschakelaar“/”
2. Startknop“”U13SD2D0.book Page 14 Wednesday, August 5, 2009 2:09 PM
Page 29 of 106
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-15
3
DAU12820

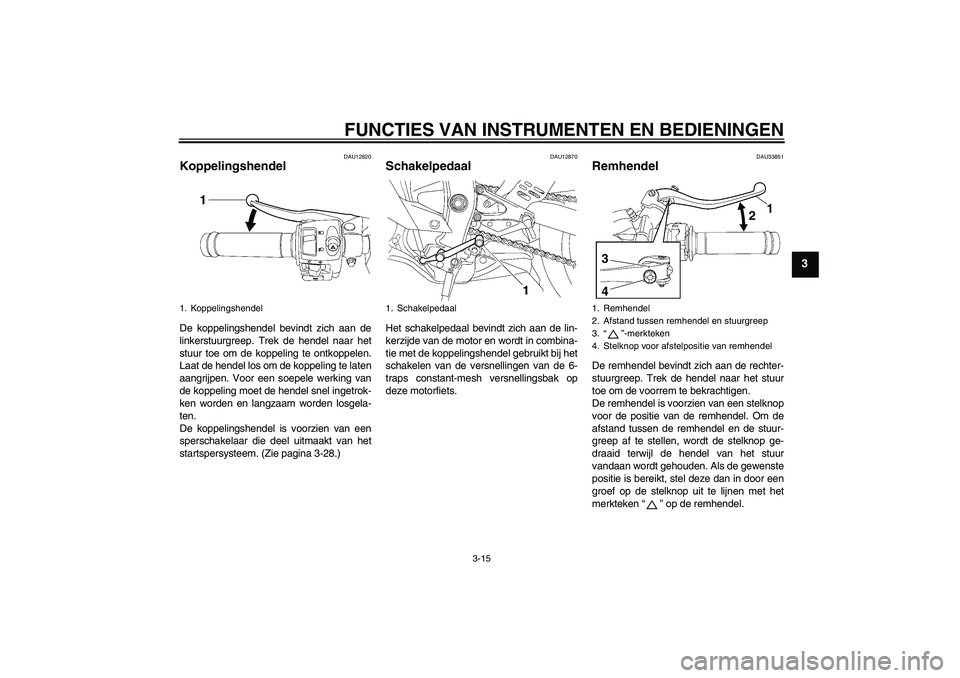

Koppelingshendel De koppelingshendel bevindt zich aan de
linkerstuurgreep. Trek de hendel naar het
stuur toe om de koppeling te ontkoppelen.
Laat de hendel los om de koppeling te laten
aangrijpen. Voor een soepele werking van
de koppeling moet de hendel snel ingetrok-
ken worden en langzaam worden losgela-
ten.
De koppelingshendel is voorzien van een
sperschakelaar die deel uitmaakt van het
startspersysteem. (Zie pagina 3-28.)
DAU12870
Schakelpedaal Het schakelpedaal bevindt zich aan de lin-
kerzijde van de motor en wordt in combina-
tie met de koppelingshendel gebruikt bij het
schakelen van de versnellingen van de 6-
traps constant-mesh versnellingsbak op
deze motorfiets.
DAU33851
Remhendel De remhendel bevindt zich aan de rechter-
stuurgreep. Trek de hendel naar het stuur
toe om de voorrem te bekrachtigen.
De remhendel is voorzien van een stelknop
voor de positie van de remhendel. Om de
afstand tussen de remhendel en de stuur-
greep af te stellen, wordt de stelknop ge-
draaid terwijl de hendel van het stuur
vandaan wordt gehouden. Als de gewenste
positie is bereikt, stel deze dan in door een
groef op de stelknop uit te lijnen met het
merkteken“” op de remhendel.
1. Koppelingshendel
1. Schakelpedaal
1. Remhendel
2. Afstand tussen remhendel en stuurgreep
3.“”-merkteken
4. Stelknop voor afstelpositie van remhendel
21
3
4
U13SD2D0.book Page 15 Wednesday, August 5, 2009 2:09 PM
Page 30 of 106
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-16
3
DAU12941

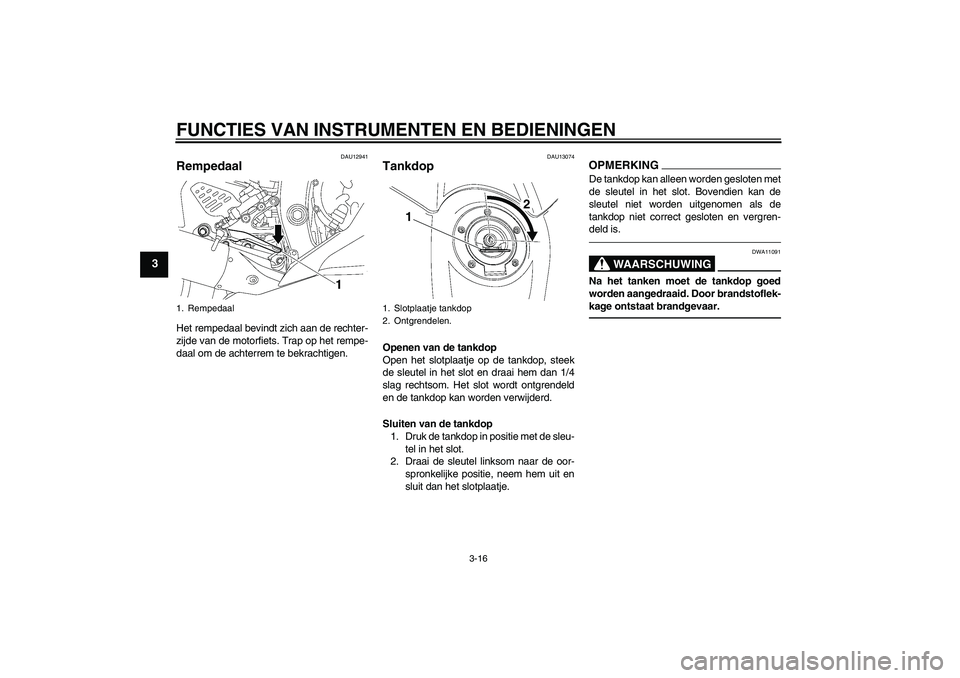

Rempedaal Het rempedaal bevindt zich aan de rechter-
zijde van de motorfiets. Trap op het rempe-
daal om de achterrem te bekrachtigen.
DAU13074
Tankdop Openen van de tankdop
Open het slotplaatje op de tankdop, steek
de sleutel in het slot en draai hem dan 1/4
slag rechtsom. Het slot wordt ontgrendeld
en de tankdop kan worden verwijderd.
Sluiten van de tankdop
1. Druk de tankdop in positie met de sleu-
tel in het slot.
2. Draai de sleutel linksom naar de oor-
spronkelijke positie, neem hem uit en
sluit dan het slotplaatje.
OPMERKINGDe tankdop kan alleen worden gesloten met
de sleutel in het slot. Bovendien kan de
sleutel niet worden uitgenomen als de
tankdop niet correct gesloten en vergren-
deld is.
WAARSCHUWING
DWA11091
Na het tanken moet de tankdop goed
worden aangedraaid. Door brandstoflek-
kage ontstaat brandgevaar.
1. Rempedaal
1. Slotplaatje tankdop
2. Ontgrendelen.
12
U13SD2D0.book Page 16 Wednesday, August 5, 2009 2:09 PM
