CARACTÉRISTIQUES
8-2
8
Commande:
Au pied gauche
Rapport de démultiplication:
1
re:
31/12 (2.583)
2e:
32/16 (2.000)
3e:
30/18 (1.667)
4e:
26/18 (1.444)
5e:
27/21 (1.286)
6e:
23/20 (1.150)
Châssis:Type de cadre:
Simple berceau interrompu
Angle de chasse:
24.00 °
Chasse:
97.0 mm (3.82 in)Pneu avant:Type:
Sans chambre (Tubeless)
Taille:
120/70 ZR17M/C (58W)
Fabricant/modèle:
BRIDGESTONE/BT016F F
Fabricant/modèle:
DUNLOP/Qualifier PT M
Pneu arrière:Type:
Sans chambre (Tubeless)
Taille:
180/55 ZR17M/C (73W)
Fabricant/modèle:
BRIDGESTONE/BT016R F
Fabricant/modèle:
DUNLOP/Qualifier PT MCharge:Charge maximale:
186 kg (410 lb)
(Poids total du pilote, du passager, du
chargement et des accessoires)Pression de gonflage (contrôlée les
pneus froids):Conditions de charge:
0–90 kg (0–198 lb)
Avant:
250 kPa (2.50 kgf/cm², 36 psi)
Arrière:
290 kPa (2.90 kgf/cm², 42 psi)
Conditions de charge:
90–186 kg (198–410 lb)
Avant:
250 kPa (2.50 kgf/cm², 36 psi)
Arrière:
290 kPa (2.90 kgf/cm², 42 psi)
Conduite à grande vitesse:
Avant:
250 kPa (2.50 kgf/cm², 36 psi)
Arrière:
290 kPa (2.90 kgf/cm², 42 psi)
Roue avant:Type de roue:
Roue coulée
Taille de jante:
17M/C x MT3.50Roue arrière:Type de roue:
Roue coulée
Taille de jante:
17M/C x MT5.50Frein avant:Type:
Frein à double disque
Commande:
À la main droite
Liquide recommandé:
DOT 4Frein arrière:Type:
Frein monodisque
Commande:
Au pied droit
Liquide recommandé:
DOT 4Suspension avant:Type:
Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique
Débattement de roue:
115.0 mm (4.53 in)
U13SF2F0.book Page 2 Tuesday, August 4, 2009 9:27 AM

CARACTÉRISTIQUES
8-3
8
Suspension arrière:Type:
Bras oscillant (suspension à bras)
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique et à gaz
Débattement de roue:
120.0 mm (4.72 in)Partie électrique:Système d’allumage:
TCI (numérique)
Système de charge:
Alternateur avec rotor à aimantation
permanenteBatterie:Modèle:
YTZ10S
Voltage, capacité:
12 V, 8.6 AhPhare:Type d’ampoule:
Ampoule halogèneVoltage et wattage d’ampoule × quantité:Phare:
12 V, 55 W × 2
Feu arrière/stop:
LED
Clignotant avant:
12 V, 10.0 W × 2
Clignotant arrière:
12 V, 10.0 W × 2
Veilleuse:
LEDÉclairage de la plaque d’immatriculation:
12 V, 5.0 W × 1
Éclairage des instruments:
LED
Témoin de point mort:
LED
Témoin de feu de route:
LED
Témoin d’avertissement du niveau d’huile:
LED
Témoin des clignotants:
LED
Témoin d’avertissement du niveau de
carburant:
LED
Témoin d’alerte de la température du liquide
de refroidissement:
LED
Témoin d’avertissement de panne du moteur:
LED
Témoin de l’immobilisateur antivol:
LED
Témoin de changement de vitesse:
LED
Fusibles:Fusible principal:
50.0 A
Fusible de phare:
15.0 A
Fusible de feu arrière:
7.5 A
Fusible du système de signalisation:
10.0 AFusible d’allumage:
15.0 A
Fusible du ventilateur de radiateur:
15.0 A × 2
Fusible du système d’injection de carburant:
15.0 A
Fusible de sauvegarde:
7.5 A
Fusible de papillon des gaz électronique:
7.5 A
U13SF2F0.book Page 3 Tuesday, August 4, 2009 9:27 AM

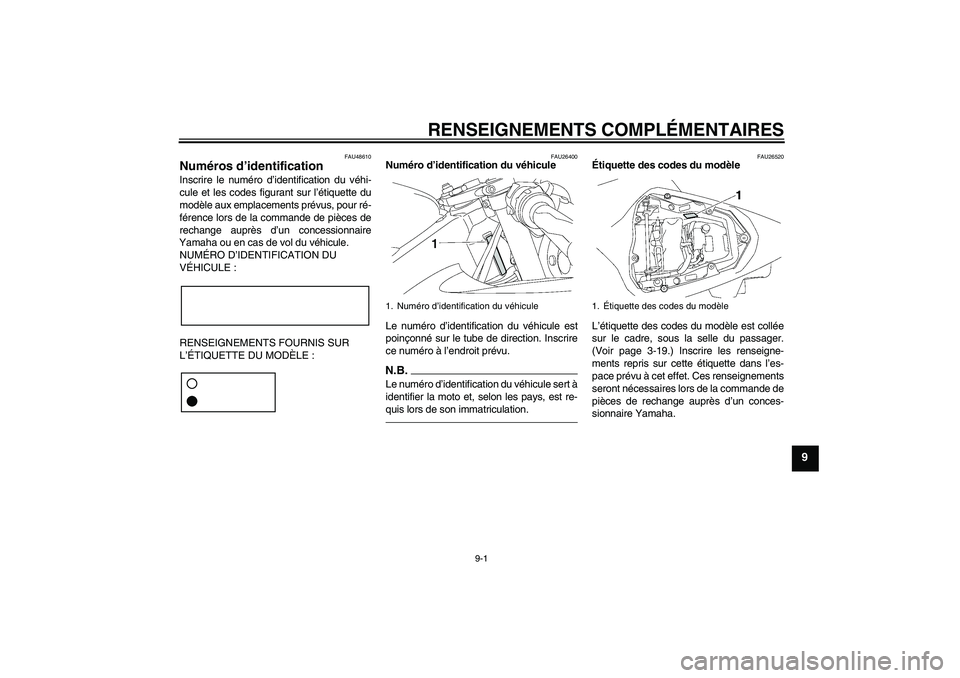

RENSEIGNEMENTS COMPLÉMENTAIRES
9-1
9
FAU48610
Numéros d’identification Inscrire le numéro d’identification du véhi-
cule et les codes figurant sur l’étiquette du
modèle aux emplacements prévus, pour ré-
férence lors de la commande de pièces de
rechange auprès d’un concessionnaire
Yamaha ou en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26400
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.N.B.Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est re-
quis lors de son immatriculation.
FAU26520
Étiquette des codes du modèle
L’étiquette des codes du modèle est collée
sur le cadre, sous la selle du passager.
(Voir page 3-19.) Inscrire les renseigne-
ments repris sur cette étiquette dans l’es-
pace prévu à cet effet. Ces renseignements
seront nécessaires lors de la commande de
pièces de rechange auprès d’un conces-
sionnaire Yamaha.
1. Numéro d’identification du véhicule
1.Étiquette des codes du modèle
U13SF2F0.book Page 1 Tuesday, August 4, 2009 9:27 AM

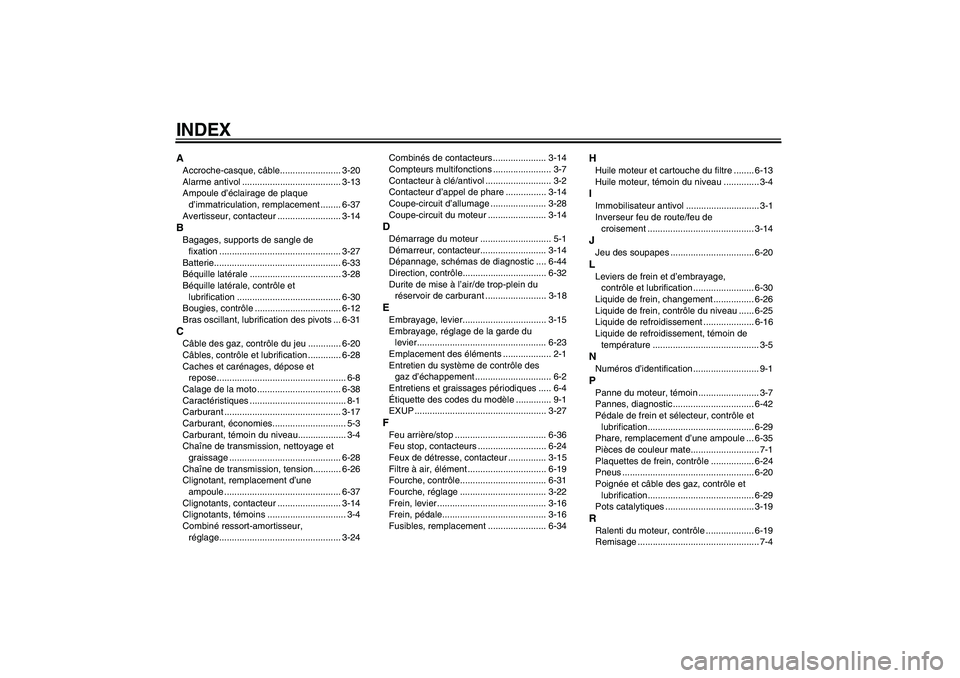

INDEXAAccroche-casque, câble........................ 3-20
Alarme antivol ....................................... 3-13
Ampoule d’éclairage de plaque
d’immatriculation, remplacement ........ 6-37
Avertisseur, contacteur ......................... 3-14BBagages, supports de sangle de
fixation ................................................ 3-27
Batterie.................................................. 6-33
Béquille latérale .................................... 3-28
Béquille latérale, contrôle et
lubrification ......................................... 6-30
Bougies, contrôle .................................. 6-12
Bras oscillant, lubrification des pivots ... 6-31CCâble des gaz, contrôle du jeu ............. 6-20
Câbles, contrôle et lubrification ............. 6-28
Caches et carénages, dépose et
repose................................................... 6-8
Calage de la moto ................................. 6-38
Caractéristiques ...................................... 8-1
Carburant .............................................. 3-17
Carburant, économies............................. 5-3
Carburant, témoin du niveau................... 3-4
Chaîne de transmission, nettoyage et
graissage ............................................ 6-28
Chaîne de transmission, tension........... 6-26
Clignotant, remplacement d’une
ampoule .............................................. 6-37
Clignotants, contacteur ......................... 3-14
Clignotants, témoins ............................... 3-4
Combiné ressort-amortisseur,
réglage................................................ 3-24Combinés de contacteurs ..................... 3-14
Compteurs multifonctions ....................... 3-7
Contacteur à clé/antivol .......................... 3-2
Contacteur d’appel de phare ................ 3-14
Coupe-circuit d’allumage ...................... 3-28
Coupe-circuit du moteur ....................... 3-14
DDémarrage du moteur ............................ 5-1
Démarreur, contacteur.......................... 3-14
Dépannage, schémas de diagnostic .... 6-44
Direction, contrôle................................. 6-32
Durite de mise à l’air/de trop-plein du
réservoir de carburant ........................ 3-18EEmbrayage, levier................................. 3-15
Embrayage, réglage de la garde du
levier................................................... 6-23
Emplacement des éléments ................... 2-1
Entretien du système de contrôle des
gaz d’échappement .............................. 6-2
Entretiens et graissages périodiques ..... 6-4
Étiquette des codes du modèle .............. 9-1
EXUP .................................................... 3-27FFeu arrière/stop .................................... 6-36
Feu stop, contacteurs ........................... 6-24
Feux de détresse, contacteur ............... 3-15
Filtre à air, élément ............................... 6-19
Fourche, contrôle.................................. 6-31
Fourche, réglage .................................. 3-22
Frein, levier ........................................... 3-16
Frein, pédale......................................... 3-16
Fusibles, remplacement ....................... 6-34
HHuile moteur et cartouche du filtre ........ 6-13
Huile moteur, témoin du niveau .............. 3-4IImmobilisateur antivol ............................. 3-1
Inverseur feu de route/feu de
croisement .......................................... 3-14JJeu des soupapes ................................. 6-20LLeviers de frein et d’embrayage,
contrôle et lubrification ........................ 6-30
Liquide de frein, changement ................ 6-26
Liquide de frein, contrôle du niveau ...... 6-25
Liquide de refroidissement .................... 6-16
Liquide de refroidissement, témoin de
température .......................................... 3-5NNuméros d’identification .......................... 9-1PPanne du moteur, témoin ........................ 3-7
Pannes, diagnostic ................................ 6-42
Pédale de frein et sélecteur, contrôle et
lubrification.......................................... 6-29
Phare, remplacement d’une ampoule ... 6-35
Pièces de couleur mate........................... 7-1
Plaquettes de frein, contrôle ................. 6-24
Pneus .................................................... 6-20
Poignée et câble des gaz, contrôle et
lubrification.......................................... 6-29
Pots catalytiques ................................... 3-19RRalenti du moteur, contrôle ................... 6-19
Remisage ................................................ 7-4
U13SF2F0.book Page 1 Tuesday, August 4, 2009 9:27 AM

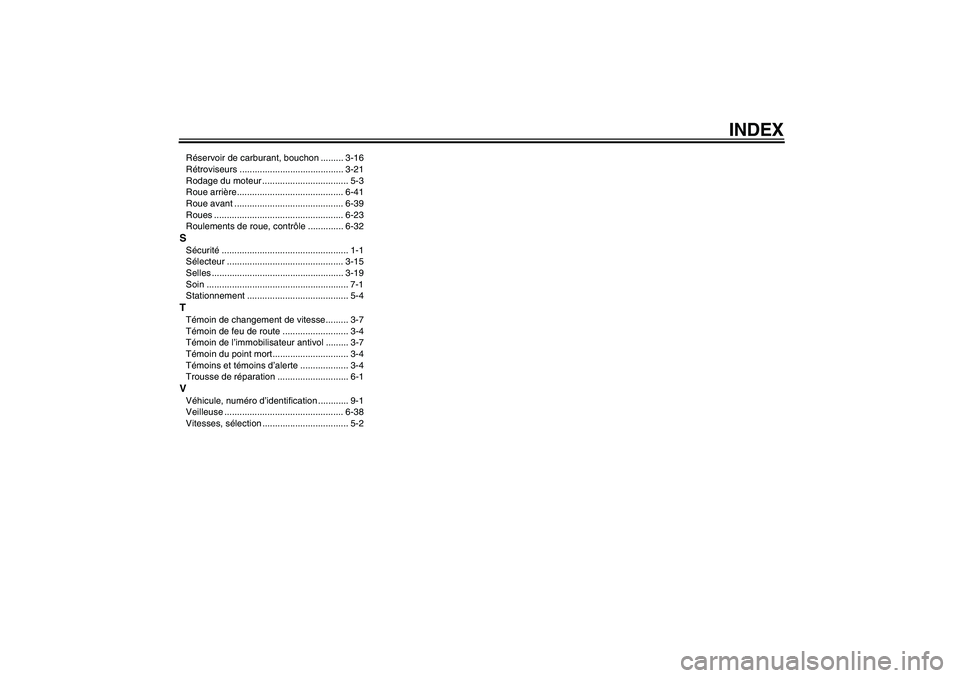

INDEX
Réservoir de carburant, bouchon ......... 3-16
Rétroviseurs ......................................... 3-21
Rodage du moteur .................................. 5-3
Roue arrière.......................................... 6-41
Roue avant ........................................... 6-39
Roues ................................................... 6-23
Roulements de roue, contrôle .............. 6-32SSécurité.................................................. 1-1
Sélecteur .............................................. 3-15
Selles .................................................... 3-19
Soin ........................................................ 7-1
Stationnement ........................................ 5-4TTémoin de changement de vitesse......... 3-7
Témoin de feu de route .......................... 3-4
Témoin de l’immobilisateur antivol ......... 3-7
Témoin du point mort.............................. 3-4
Témoins et témoins d’alerte ................... 3-4
Trousse de réparation ............................ 6-1VVéhicule, numéro d’identification ............ 9-1
Veilleuse ............................................... 6-38
Vitesses, sélection .................................. 5-2
U13SF2F0.book Page 2 Tuesday, August 4, 2009 9:27 AM
