REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-19
6

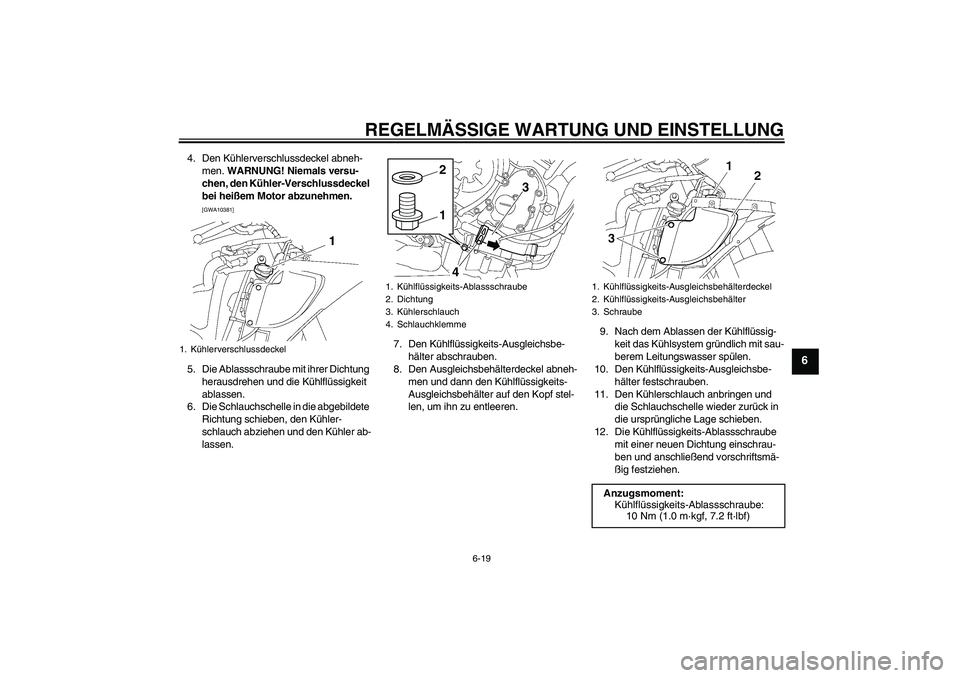

4. Den Kühlerverschlussdeckel abneh-
men. WARNUNG! Niemals versu-
chen, den Kühler-Verschlussdeckel
bei heißem Motor abzunehmen.
[GWA10381]
5. Die Ablassschraube mit ihrer Dichtung
herausdrehen und die Kühlflüssigkeit
ablassen.
6. Die Schlauchschelle in die abgebildete
Richtung schieben, den Kühler-
schlauch abziehen und den Kühler ab-
lassen.7. Den Kühlflüssigkeits-Ausgleichsbe-
hälter abschrauben.
8. Den Ausgleichsbehälterdeckel abneh-
men und dann den Kühlflüssigkeits-
Ausgleichsbehälter auf den Kopf stel-
len, um ihn zu entleeren.9. Nach dem Ablassen der Kühlflüssig-
keit das Kühlsystem gründlich mit sau-
berem Leitungswasser spülen.
10. Den Kühlflüssigkeits-Ausgleichsbe-
hälter festschrauben.
11. Den Kühlerschlauch anbringen und
die Schlauchschelle wieder zurück in
die ursprüngliche Lage schieben.
12. Die Kühlflüssigkeits-Ablassschraube
mit einer neuen Dichtung einschrau-
ben und anschließend vorschriftsmä-
ßig festziehen.1. Kühlerverschlussdeckel
1. Kühlflüssigkeits-Ablassschraube
2. Dichtung
3. Kühlerschlauch
4. Schlauchklemme
1
4
3
2
1. Kühlflüssigkeits-Ausgleichsbehälterdeckel
2. Kühlflüssigkeits-Ausgleichsbehälter
3. Schraube
Anzugsmoment:
Kühlflüssigkeits-Ablassschraube:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
U13SG3G0.book Page 19 Tuesday, June 8, 2010 4:36 PM
Page 72 of 112

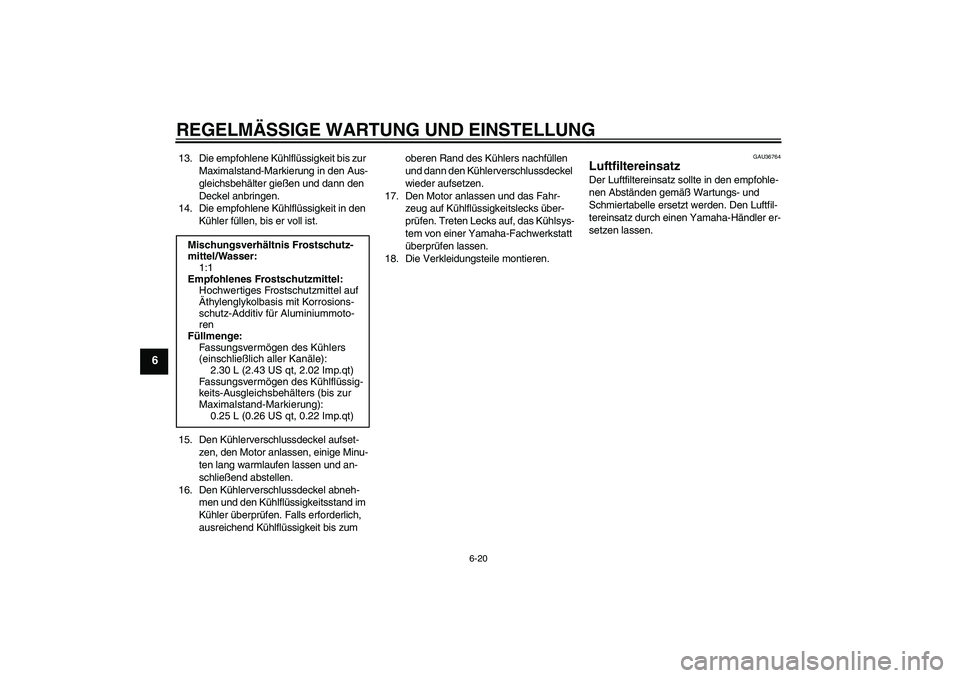

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-20
6
13. Die empfohlene Kühlflüssigkeit bis zur
Maximalstand-Markierung in den Aus-
gleichsbehälter gießen und dann den
Deckel anbringen.
14. Die empfohlene Kühlflüssigkeit in den
Kühler füllen, bis er voll ist.
15. Den Kühlerverschlussdeckel aufset-
zen, den Motor anlassen, einige Minu-
ten lang warmlaufen lassen und an-
schließend abstellen.
16. Den Kühlerverschlussdeckel abneh-
men und den Kühlflüssigkeitsstand im
Kühler überprüfen. Falls erforderlich,
ausreichend Kühlflüssigkeit bis zum oberen Rand des Kühlers nachfüllen
und dann den Kühlerverschlussdeckel
wieder aufsetzen.
17. Den Motor anlassen und das Fahr-
zeug auf Kühlflüssigkeitslecks über-
prüfen. Treten Lecks auf, das Kühlsys-
tem von einer Yamaha-Fachwerkstatt
überprüfen lassen.
18. Die Verkleidungsteile montieren.
GAU36764
Luftfiltereinsatz Der Luftfiltereinsatz sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle ersetzt werden. Den Luftfil-
tereinsatz durch einen Yamaha-Händler er-
setzen lassen.
Mischungsverhältnis Frostschutz-
mittel/Wasser:
1:1
Empfohlenes Frostschutzmittel:
Hochwertiges Frostschutzmittel auf
Äthylenglykolbasis mit Korrosions-
schutz-Additiv für Aluminiummoto-
ren
Füllmenge:
Fassungsvermögen des Kühlers
(einschließlich aller Kanäle):
2.30 L (2.43 US qt, 2.02 Imp.qt)
Fassungsvermögen des Kühlflüssig-
keits-Ausgleichsbehälters (bis zur
Maximalstand-Markierung):
0.25 L (0.26 US qt, 0.22 Imp.qt)
U13SG3G0.book Page 20 Tuesday, June 8, 2010 4:36 PM
Page 73 of 112
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-21
6
GAU44734
Leerlaufdrehzahl prüfen Prüfen Sie die Leerlaufdrehzahl des Motors
und lassen Sie sie, falls erforderlich, von ei-
ner Yamaha-Fachwerkstatt korrigieren.
GAU21384
Spiel des Gasdrehgriffs prüfen Das Spiel des Gasdrehgriffs sollte am inne-
ren Rand des Gasdrehgriffs 3.0–5.0 mm
(0.12–0.20 in) betragen. Das Spiel des
Gasdrehgriffs regelmäßig prüfen und ggf.
von einer Yamaha-Fachwerkstatt einstellen
lassen.
GAU21401
Ventilspiel Mit zunehmender Betriebszeit verändert
sich das Ventilspiel, wodurch die Zylinder-
füllung nicht mehr den optimalen Wert er-
reicht und/oder Motorgeräusche entstehen
können. Um dem vorzubeugen, muss das
Ventilspiel in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle von
einer Yamaha-Fachwerkstatt geprüft und
ggf. eingestellt werden. Leerlaufdrehzahl:
1250–1350 U/min
1. Spiel des Gasdrehgriffs
U13SG3G0.book Page 21 Tuesday, June 8, 2010 4:36 PM
Page 74 of 112
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-22
6
GAU21774

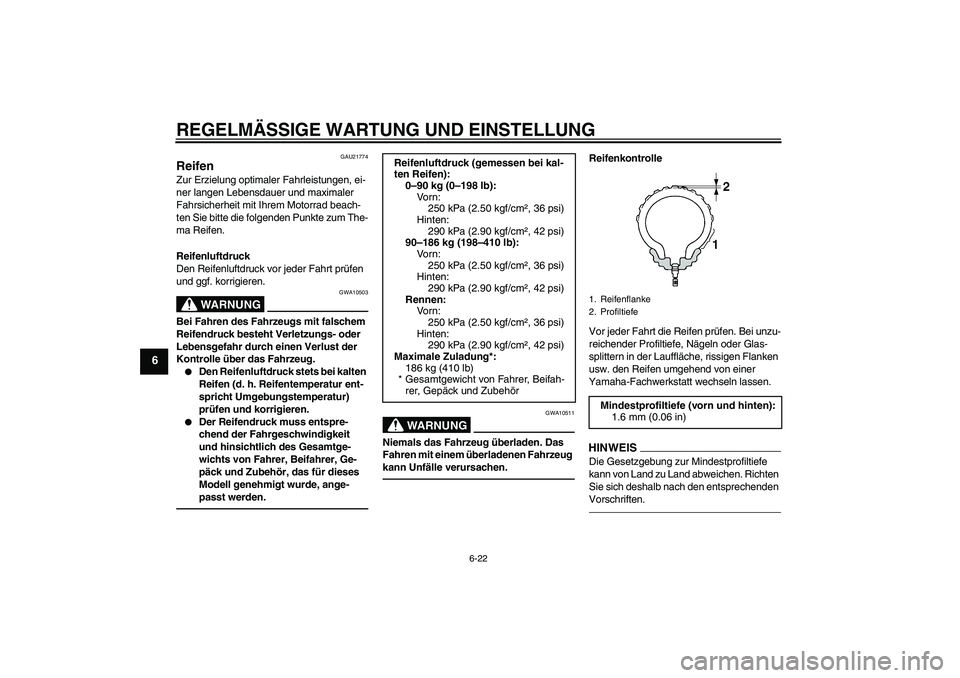

Reifen Zur Erzielung optimaler Fahrleistungen, ei-
ner langen Lebensdauer und maximaler
Fahrsicherheit mit Ihrem Motorrad beach-
ten Sie bitte die folgenden Punkte zum The-
ma Reifen.
Reifenluftdruck
Den Reifenluftdruck vor jeder Fahrt prüfen
und ggf. korrigieren.
WARNUNG
GWA10503
Bei Fahren des Fahrzeugs mit falschem
Reifendruck besteht Verletzungs- oder
Lebensgefahr durch einen Verlust der
Kontrolle über das Fahrzeug.
Den Reifenluftdruck stets bei kalten
Reifen (d. h. Reifentemperatur ent-
spricht Umgebungstemperatur)
prüfen und korrigieren.
Der Reifendruck muss entspre-
chend der Fahrgeschwindigkeit
und hinsichtlich des Gesamtge-
wichts von Fahrer, Beifahrer, Ge-
päck und Zubehör, das für dieses
Modell genehmigt wurde, ange-
passt werden.
WARNUNG
GWA10511
Niemals das Fahrzeug überladen. Das
Fahren mit einem überladenen Fahrzeug
kann Unfälle verursachen.
Reifenkontrolle
Vor jeder Fahrt die Reifen prüfen. Bei unzu-
reichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flanken
usw. den Reifen umgehend von einer
Yamaha-Fachwerkstatt wechseln lassen.HINWEISDie Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Richten
Sie sich deshalb nach den entsprechenden
Vorschriften.
Reifenluftdruck (gemessen bei kal-
ten Reifen):
0–90 kg (0–198 lb):
Vo r n :
250 kPa (2.50 kgf/cm², 36 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
90–186 kg (198–410 lb):
Vo r n :
250 kPa (2.50 kgf/cm², 36 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
Rennen:
Vo r n :
250 kPa (2.50 kgf/cm², 36 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
Maximale Zuladung*:
186 kg (410 lb)
* Gesamtgewicht von Fahrer, Beifah-
rer, Gepäck und Zubehör
1. Reifenflanke
2. ProfiltiefeMindestprofiltiefe (vorn und hinten):
1.6 mm (0.06 in)
U13SG3G0.book Page 22 Tuesday, June 8, 2010 4:36 PM
Page 75 of 112
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-23
6
WARNUNG
GWA10471
Abgenutzte Reifen unverzüglich
von einer Yamaha-Fachwerkstatt
austauschen lassen. Abgesehen
davon, dass Sie gegen die Straßen-
verkehrsordnung verstoßen, beein-
trächtigen übermäßig abgefahrene
Reifen die Fahrstabilität und kön-
nen zum Verlust der Kontrolle über
das Fahrzeug führen.
Den Austausch von Bauteilen, die
mit den Rädern und der Bremsanla-
ge zu tun haben, sowie den Reifen-
wechsel grundsätzlich von einer
Yamaha-Fachwerkstatt vornehmen
lassen, die über die dafür notwendi-
ge fachliche Erfahrung verfügt.
Nach dem Reifenwechsel zunächst
mit mäßiger Geschwindigkeit fah-
ren, denn bevor der Reifen seine
optimalen Eigenschaften entwi-
ckeln kann, muss seine Lauffläche
vorsichtig “eingefahren” werden.

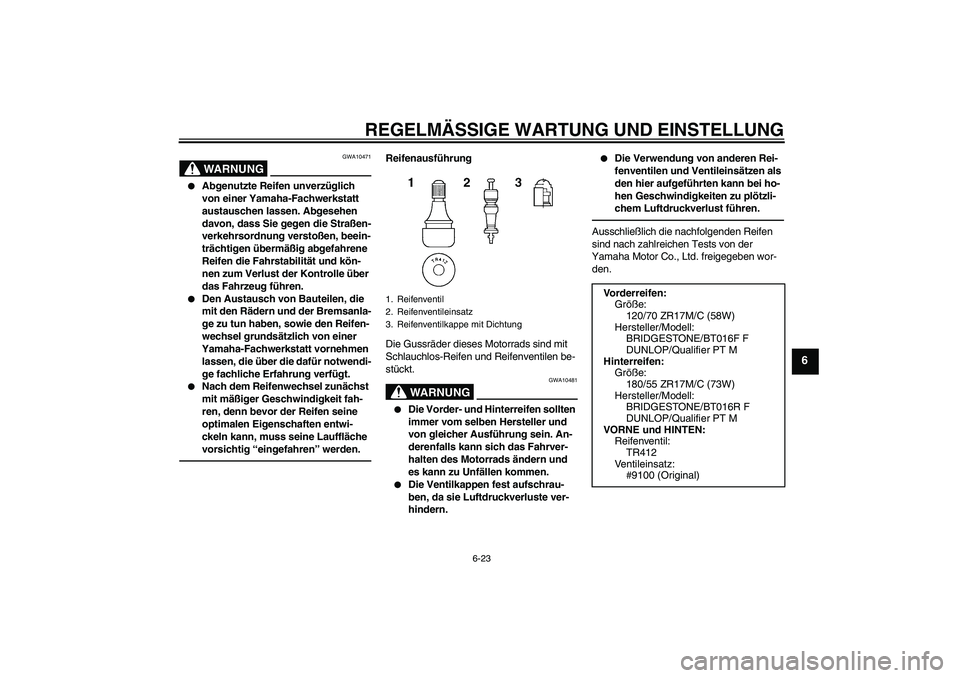

Reifenausführung
Die Gussräder dieses Motorrads sind mit
Schlauchlos-Reifen und Reifenventilen be-
stückt.
WARNUNG
GWA10481
Die Vorder- und Hinterreifen sollten
immer vom selben Hersteller und
von gleicher Ausführung sein. An-
derenfalls kann sich das Fahrver-
halten des Motorrads ändern und
es kann zu Unfällen kommen.
Die Ventilkappen fest aufschrau-
ben, da sie Luftdruckverluste ver-
hindern.
Die Verwendung von anderen Rei-
fenventilen und Ventileinsätzen als
den hier aufgeführten kann bei ho-
hen Geschwindigkeiten zu plötzli-
chem Luftdruckverlust führen.
Ausschließlich die nachfolgenden Reifen
sind nach zahlreichen Tests von der
Yamaha Motor Co., Ltd. freigegeben wor-
den.
1. Reifenventil
2. Reifenventileinsatz
3. Reifenventilkappe mit Dichtung
Vo r d e r r e i f e n :
Größe:
120/70 ZR17M/C (58W)
Hersteller/Modell:
BRIDGESTONE/BT016F F
DUNLOP/Qualifier PT M
Hinterreifen:
Größe:
180/55 ZR17M/C (73W)
Hersteller/Modell:
BRIDGESTONE/BT016R F
DUNLOP/Qualifier PT M
VORNE und HINTEN:
Reifenventil:
TR412
Ventileinsatz:
#9100 (Original)
U13SG3G0.book Page 23 Tuesday, June 8, 2010 4:36 PM
Page 76 of 112
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-24
6
WARNUNG
GWA10600
Dieses Motorrad ist mit Super-Hochge-
schwindigkeitsreifen ausgerüstet. Bitte
folgende Punkte beachten, um das volle
Potential des Fahrzeugs und der Reifen
nutzen zu können.
Diese Reifen nur gegen solche glei-
cher Spezifikation und gleichen
Typs austauschen. Andere Reifen
können bei hohen Geschwindigkei-
ten platzen.
Neue Reifen entwickeln erst nach
dem Einfahren der Lauffläche ihre
volle Bodenhaftung. Daher sollten
die Reifen für etwa 100 km (60 mi)
mit niedrigerer Geschwindigkeit
eingefahren werden, bevor hohe
Geschwindigkeiten riskiert werden
können.
Hohe Geschwindigkeiten sollten
nur mit warmen Reifen gefahren
werden.
Den Reifenluftdruck stets der Zula-
dung und den Fahrbedingungen
anpassen.

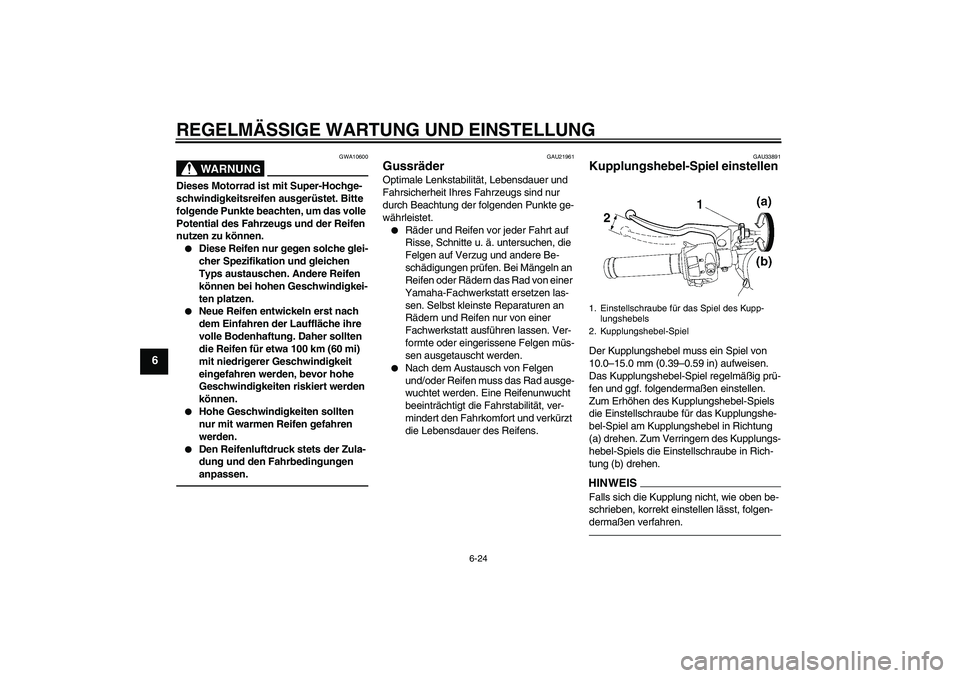

GAU21961
Gussräder Optimale Lenkstabilität, Lebensdauer und
Fahrsicherheit Ihres Fahrzeugs sind nur
durch Beachtung der folgenden Punkte ge-
währleistet.
Räder und Reifen vor jeder Fahrt auf
Risse, Schnitte u. ä. untersuchen, die
Felgen auf Verzug und andere Be-
schädigungen prüfen. Bei Mängeln an
Reifen oder Rädern das Rad von einer
Yamaha-Fachwerkstatt ersetzen las-
sen. Selbst kleinste Reparaturen an
Rädern und Reifen nur von einer
Fachwerkstatt ausführen lassen. Ver-
formte oder eingerissene Felgen müs-
sen ausgetauscht werden.
Nach dem Austausch von Felgen
und/oder Reifen muss das Rad ausge-
wuchtet werden. Eine Reifenunwucht
beeinträchtigt die Fahrstabilität, ver-
mindert den Fahrkomfort und verkürzt
die Lebensdauer des Reifens.
GAU33891
Kupplungshebel-Spiel einstellen Der Kupplungshebel muss ein Spiel von
10.0–15.0 mm (0.39–0.59 in) aufweisen.
Das Kupplungshebel-Spiel regelmäßig prü-
fen und ggf. folgendermaßen einstellen.
Zum Erhöhen des Kupplungshebel-Spiels
die Einstellschraube für das Kupplungshe-
bel-Spiel am Kupplungshebel in Richtung
(a) drehen. Zum Verringern des Kupplungs-
hebel-Spiels die Einstellschraube in Rich-
tung (b) drehen.HINWEISFalls sich die Kupplung nicht, wie oben be-
schrieben, korrekt einstellen lässt, folgen-
dermaßen verfahren.1. Einstellschraube für das Spiel des Kupp-
lungshebels
2. Kupplungshebel-Spiel
U13SG3G0.book Page 24 Tuesday, June 8, 2010 4:36 PM
Page 77 of 112
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-25
6

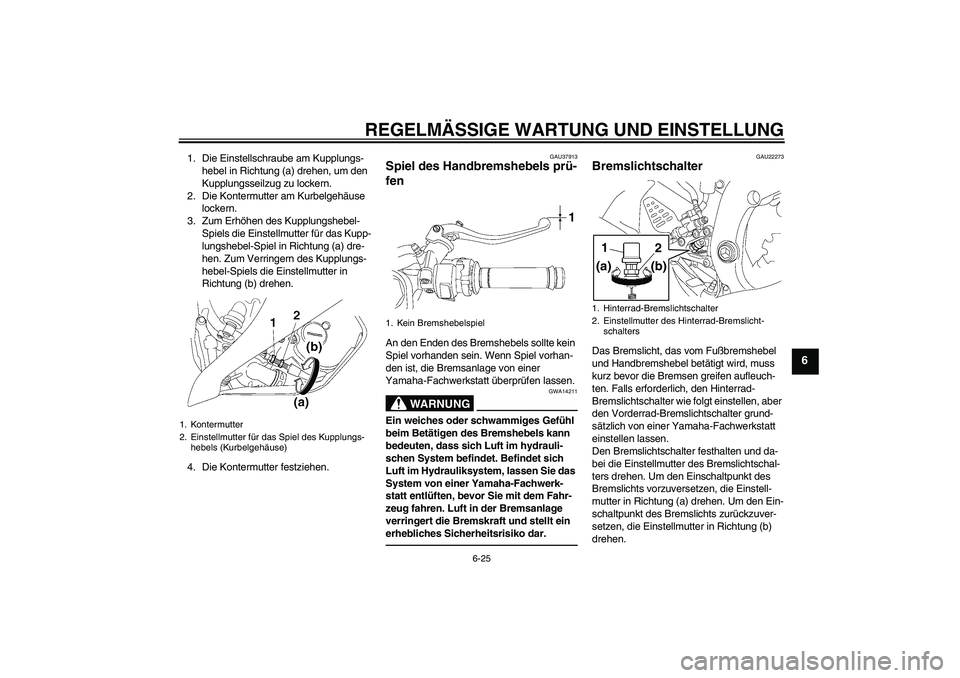

1. Die Einstellschraube am Kupplungs-
hebel in Richtung (a) drehen, um den
Kupplungsseilzug zu lockern.
2. Die Kontermutter am Kurbelgehäuse
lockern.
3. Zum Erhöhen des Kupplungshebel-
Spiels die Einstellmutter für das Kupp-
lungshebel-Spiel in Richtung (a) dre-
hen. Zum Verringern des Kupplungs-
hebel-Spiels die Einstellmutter in
Richtung (b) drehen.
4. Die Kontermutter festziehen.
GAU37913
Spiel des Handbremshebels prü-
fen An den Enden des Bremshebels sollte kein
Spiel vorhanden sein. Wenn Spiel vorhan-
den ist, die Bremsanlage von einer
Yamaha-Fachwerkstatt überprüfen lassen.
WARNUNG
GWA14211
Ein weiches oder schwammiges Gefühl
beim Betätigen des Bremshebels kann
bedeuten, dass sich Luft im hydrauli-
schen System befindet. Befindet sich
Luft im Hydrauliksystem, lassen Sie das
System von einer Yamaha-Fachwerk-
statt entlüften, bevor Sie mit dem Fahr-
zeug fahren. Luft in der Bremsanlage
verringert die Bremskraft und stellt ein
erhebliches Sicherheitsrisiko dar.
GAU22273
Bremslichtschalter Das Bremslicht, das vom Fußbremshebel
und Handbremshebel betätigt wird, muss
kurz bevor die Bremsen greifen aufleuch-
ten. Falls erforderlich, den Hinterrad-
Bremslichtschalter wie folgt einstellen, aber
den Vorderrad-Bremslichtschalter grund-
sätzlich von einer Yamaha-Fachwerkstatt
einstellen lassen.
Den Bremslichtschalter festhalten und da-
bei die Einstellmutter des Bremslichtschal-
ters drehen. Um den Einschaltpunkt des
Bremslichts vorzuversetzen, die Einstell-
mutter in Richtung (a) drehen. Um den Ein-
schaltpunkt des Bremslichts zurückzuver-
setzen, die Einstellmutter in Richtung (b)
drehen.
1. Kontermutter
2. Einstellmutter für das Spiel des Kupplungs-
hebels (Kurbelgehäuse)
1. Kein Bremshebelspiel
1
1. Hinterrad-Bremslichtschalter
2. Einstellmutter des Hinterrad-Bremslicht-
schalters
2
(b) (a)
1
U13SG3G0.book Page 25 Tuesday, June 8, 2010 4:36 PM
Page 78 of 112
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-26
6
GAU22392

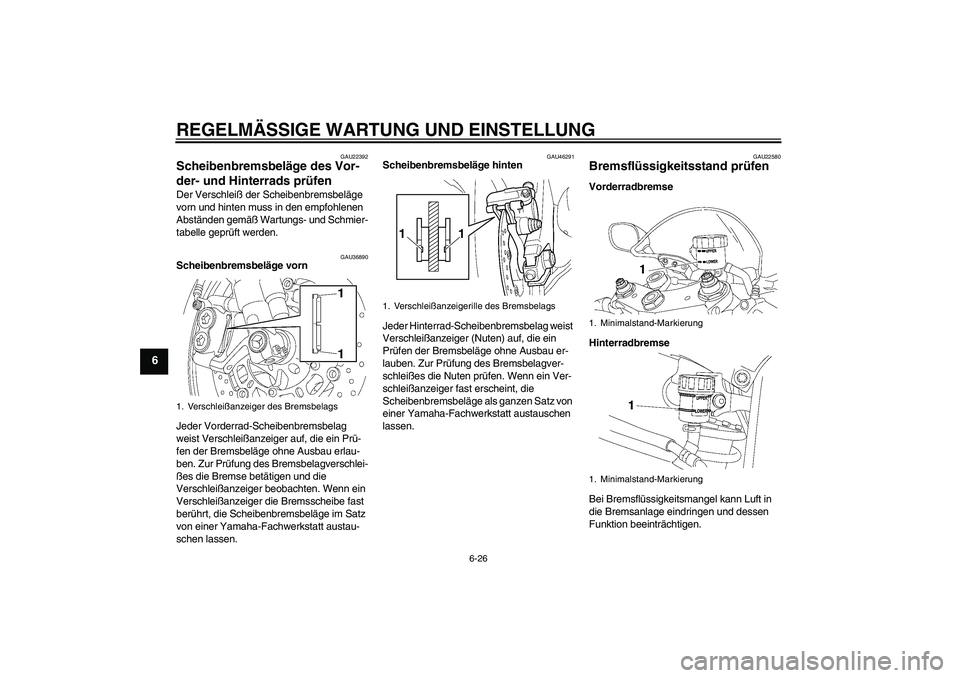

Scheibenbremsbeläge des Vor-
der- und Hinterrads prüfen Der Verschleiß der Scheibenbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und Schmier-
tabelle geprüft werden.
GAU36890
Scheibenbremsbeläge vorn
Jeder Vorderrad-Scheibenbremsbelag
weist Verschleißanzeiger auf, die ein Prü-
fen der Bremsbeläge ohne Ausbau erlau-
ben. Zur Prüfung des Bremsbelagverschlei-
ßes die Bremse betätigen und die
Verschleißanzeiger beobachten. Wenn ein
Verschleißanzeiger die Bremsscheibe fast
berührt, die Scheibenbremsbeläge im Satz
von einer Yamaha-Fachwerkstatt austau-
schen lassen.
GAU46291
Scheibenbremsbeläge hinten
Jeder Hinterrad-Scheibenbremsbelag weist
Verschleißanzeiger (Nuten) auf, die ein
Prüfen der Bremsbeläge ohne Ausbau er-
lauben. Zur Prüfung des Bremsbelagver-
schleißes die Nuten prüfen. Wenn ein Ver-
schleißanzeiger fast erscheint, die
Scheibenbremsbeläge als ganzen Satz von
einer Yamaha-Fachwerkstatt austauschen
lassen.
GAU22580
Bremsflüssigkeitsstand prüfen Vorderradbremse
Hinterradbremse
Bei Bremsflüssigkeitsmangel kann Luft in
die Bremsanlage eindringen und dessen
Funktion beeinträchtigen.
1. Verschleißanzeiger des Bremsbelags
1. Verschleißanzeigerille des Bremsbelags
1
1
1. Minimalstand-Markierung
1. Minimalstand-Markierung
U13SG3G0.book Page 26 Tuesday, June 8, 2010 4:36 PM
Page 79 of 112
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-27
6

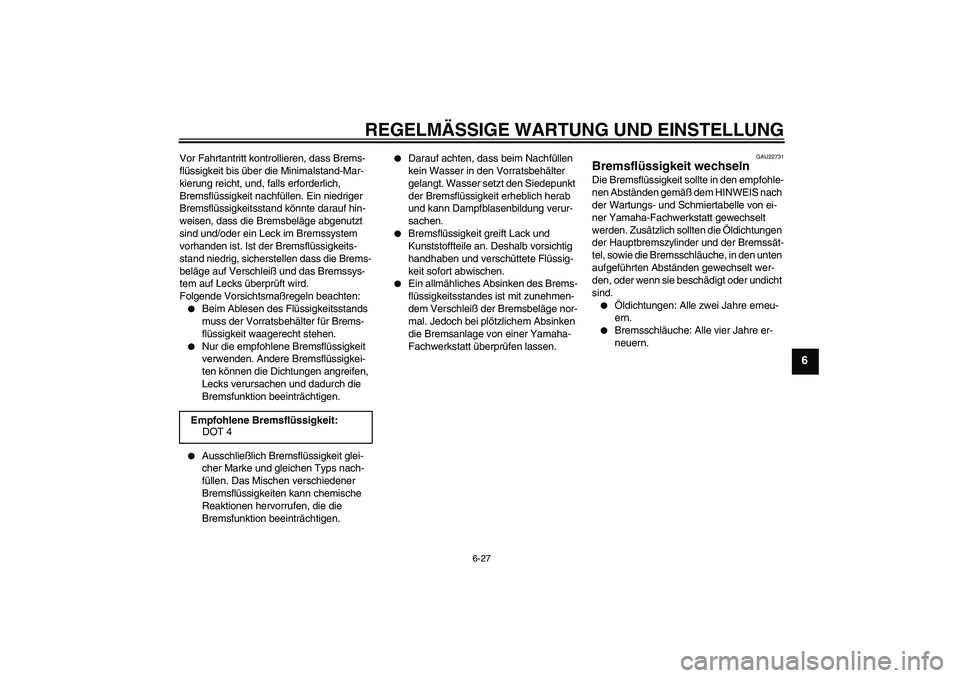

Vor Fahrtantritt kontrollieren, dass Brems-
flüssigkeit bis über die Minimalstand-Mar-
kierung reicht, und, falls erforderlich,
Bremsflüssigkeit nachfüllen. Ein niedriger
Bremsflüssigkeitsstand könnte darauf hin-
weisen, dass die Bremsbeläge abgenutzt
sind und/oder ein Leck im Bremssystem
vorhanden ist. Ist der Bremsflüssigkeits-
stand niedrig, sicherstellen dass die Brems-
beläge auf Verschleiß und das Bremssys-
tem auf Lecks überprüft wird.
Folgende Vorsichtsmaßregeln beachten:
Beim Ablesen des Flüssigkeitsstands
muss der Vorratsbehälter für Brems-
flüssigkeit waagerecht stehen.
Nur die empfohlene Bremsflüssigkeit
verwenden. Andere Bremsflüssigkei-
ten können die Dichtungen angreifen,
Lecks verursachen und dadurch die
Bremsfunktion beeinträchtigen.
Ausschließlich Bremsflüssigkeit glei-
cher Marke und gleichen Typs nach-
füllen. Das Mischen verschiedener
Bremsflüssigkeiten kann chemische
Reaktionen hervorrufen, die die
Bremsfunktion beeinträchtigen.
Darauf achten, dass beim Nachfüllen
kein Wasser in den Vorratsbehälter
gelangt. Wasser setzt den Siedepunkt
der Bremsflüssigkeit erheblich herab
und kann Dampfblasenbildung verur-
sachen.
Bremsflüssigkeit greift Lack und
Kunststoffteile an. Deshalb vorsichtig
handhaben und verschüttete Flüssig-
keit sofort abwischen.
Ein allmähliches Absinken des Brems-
flüssigkeitsstandes ist mit zunehmen-
dem Verschleiß der Bremsbeläge nor-
mal. Jedoch bei plötzlichem Absinken
die Bremsanlage von einer Yamaha-
Fachwerkstatt überprüfen lassen.
GAU22731
Bremsflüssigkeit wechseln Die Bremsflüssigkeit sollte in den empfohle-
nen Abständen gemäß dem HINWEIS nach
der Wartungs- und Schmiertabelle von ei-
ner Yamaha-Fachwerkstatt gewechselt
werden. Zusätzlich sollten die Öldichtungen
der Hauptbremszylinder und der Bremssät-
tel, sowie die Bremsschläuche, in den unten
aufgeführten Abständen gewechselt wer-
den, oder wenn sie beschädigt oder undicht
sind.
Öldichtungen: Alle zwei Jahre erneu-
ern.
Bremsschläuche: Alle vier Jahre er-
neuern.
Empfohlene Bremsflüssigkeit:
DOT 4
U13SG3G0.book Page 27 Tuesday, June 8, 2010 4:36 PM
Page 80 of 112
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-28
6
GAU22760

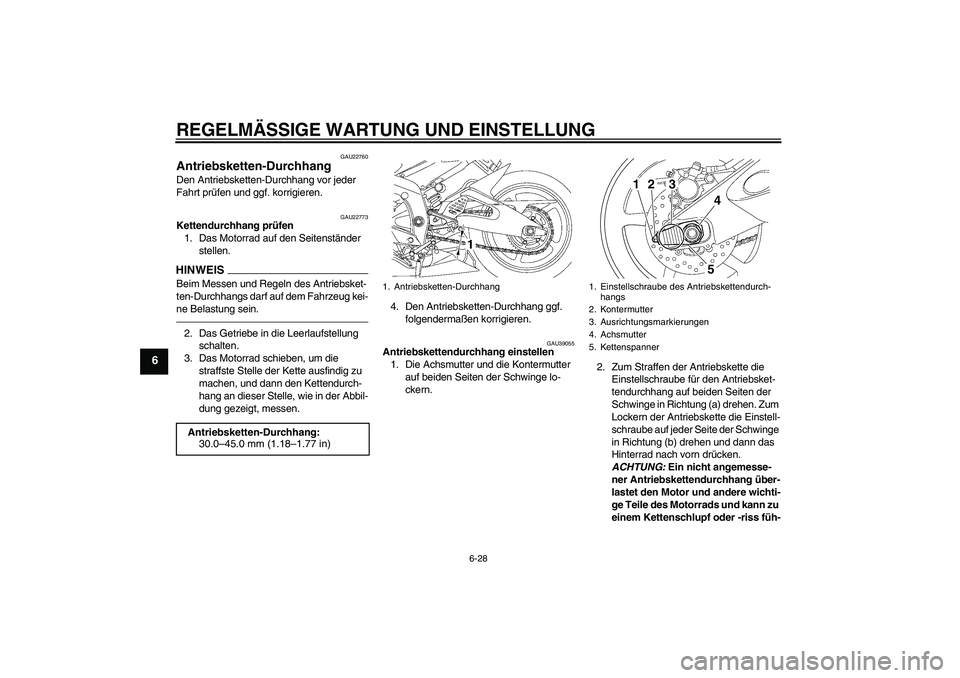

Antriebsketten-Durchhang Den Antriebsketten-Durchhang vor jeder
Fahrt prüfen und ggf. korrigieren.
GAU22773
Kettendurchhang prüfen
1. Das Motorrad auf den Seitenständer
stellen.HINWEISBeim Messen und Regeln des Antriebsket-
ten-Durchhangs darf auf dem Fahrzeug kei-
ne Belastung sein.2. Das Getriebe in die Leerlaufstellung
schalten.
3. Das Motorrad schieben, um die
straffste Stelle der Kette ausfindig zu
machen, und dann den Kettendurch-
hang an dieser Stelle, wie in der Abbil-
dung gezeigt, messen.4. Den Antriebsketten-Durchhang ggf.
folgendermaßen korrigieren.
GAU39055
Antriebskettendurchhang einstellen
1. Die Achsmutter und die Kontermutter
auf beiden Seiten der Schwinge lo-
ckern.2. Zum Straffen der Antriebskette die
Einstellschraube für den Antriebsket-
tendurchhang auf beiden Seiten der
Schwinge in Richtung (a) drehen. Zum
Lockern der Antriebskette die Einstell-
schraube auf jeder Seite der Schwinge
in Richtung (b) drehen und dann das
Hinterrad nach vorn drücken.
ACHTUNG: Ein nicht angemesse-
ner Antriebskettendurchhang über-
lastet den Motor und andere wichti-
ge Teile des Motorrads und kann zu
einem Kettenschlupf oder -riss füh- Antriebsketten-Durchhang:
30.0–45.0 mm (1.18–1.77 in)1. Antriebsketten-Durchhang
1. Einstellschraube des Antriebskettendurch-
hangs
2. Kontermutter
3. Ausrichtungsmarkierungen
4. Achsmutter
5. Kettenspanner
45
1
2
3
U13SG3G0.book Page 28 Tuesday, June 8, 2010 4:36 PM
