REGELMÄSSIGE WARTUNG UND EINSTELLUNG

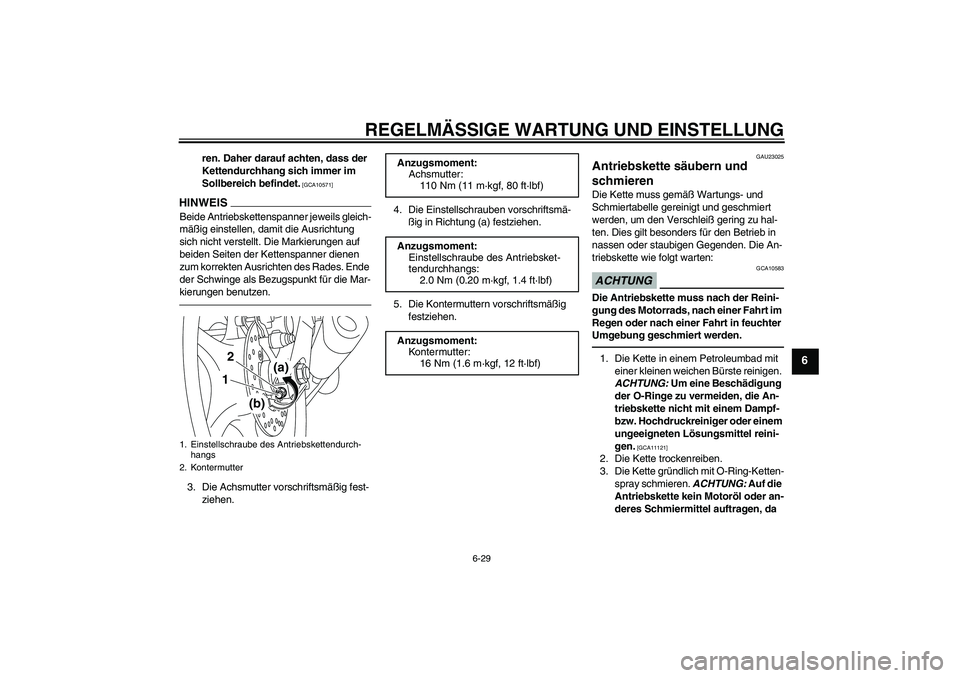

6-29
6
ren. Daher darauf achten, dass der
Kettendurchhang sich immer im
Sollbereich befindet.
[GCA10571]
HINWEISBeide Antriebskettenspanner jeweils gleich-
mäßig einstellen, damit die Ausrichtung
sich nicht verstellt. Die Markierungen auf
beiden Seiten der Kettenspanner dienen
zum korrekten Ausrichten des Rades. Ende
der Schwinge als Bezugspunkt für die Mar-
kierungen benutzen.3. Die Achsmutter vorschriftsmäßig fest-
ziehen.4. Die Einstellschrauben vorschriftsmä-
ßig in Richtung (a) festziehen.
5. Die Kontermuttern vorschriftsmäßig
festziehen.
GAU23025
Antriebskette säubern und
schmieren Die Kette muss gemäß Wartungs- und
Schmiertabelle gereinigt und geschmiert
werden, um den Verschleiß gering zu hal-
ten. Dies gilt besonders für den Betrieb in
nassen oder staubigen Gegenden. Die An-
triebskette wie folgt warten:ACHTUNG
GCA10583
Die Antriebskette muss nach der Reini-
gung des Motorrads, nach einer Fahrt im
Regen oder nach einer Fahrt in feuchter
Umgebung geschmiert werden.1. Die Kette in einem Petroleumbad mit
einer kleinen weichen Bürste reinigen.
ACHTUNG: Um eine Beschädigung
der O-Ringe zu vermeiden, die An-
triebskette nicht mit einem Dampf-
bzw. Hochdruckreiniger oder einem
ungeeigneten Lösungsmittel reini-
gen.
[GCA11121]
2. Die Kette trockenreiben.
3. Die Kette gründlich mit O-Ring-Ketten-
spray schmieren. ACHTUNG: Auf die
Antriebskette kein Motoröl oder an-
deres Schmiermittel auftragen, da
1. Einstellschraube des Antriebskettendurch-
hangs
2. Kontermutter
(a)
(b)
12
Anzugsmoment:
Achsmutter:
110 Nm (11 m·kgf, 80 ft·lbf)
Anzugsmoment:
Einstellschraube des Antriebsket-
tendurchhangs:
2.0 Nm (0.20 m·kgf, 1.4 ft·lbf)
Anzugsmoment:
Kontermutter:
16 Nm (1.6 m·kgf, 12 ft·lbf)
U13SG3G0.book Page 29 Tuesday, June 8, 2010 4:36 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

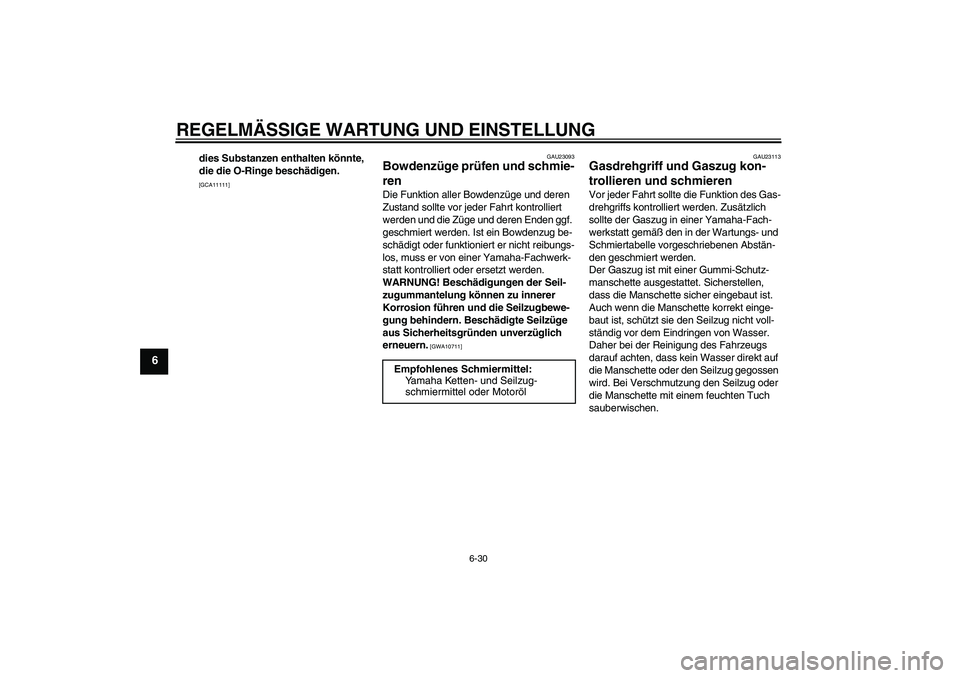

6-30
6
dies Substanzen enthalten könnte,
die die O-Ringe beschädigen.

[GCA11111]GAU23093
Bowdenzüge prüfen und schmie-
ren Die Funktion aller Bowdenzüge und deren
Zustand sollte vor jeder Fahrt kontrolliert
werden und die Züge und deren Enden ggf.
geschmiert werden. Ist ein Bowdenzug be-
schädigt oder funktioniert er nicht reibungs-
los, muss er von einer Yamaha-Fachwerk-
statt kontrolliert oder ersetzt werden.
WARNUNG! Beschädigungen der Seil-
zugummantelung können zu innerer
Korrosion führen und die Seilzugbewe-
gung behindern. Beschädigte Seilzüge
aus Sicherheitsgründen unverzüglich
erneuern.
[GWA10711]GAU23113
Gasdrehgriff und Gaszug kon-
trollieren und schmieren Vor jeder Fahrt sollte die Funktion des Gas-
drehgriffs kontrolliert werden. Zusätzlich
sollte der Gaszug in einer Yamaha-Fach-
werkstatt gemäß den in der Wartungs- und
Schmiertabelle vorgeschriebenen Abstän-
den geschmiert werden.
Der Gaszug ist mit einer Gummi-Schutz-
manschette ausgestattet. Sicherstellen,
dass die Manschette sicher eingebaut ist.
Auch wenn die Manschette korrekt einge-
baut ist, schützt sie den Seilzug nicht voll-
ständig vor dem Eindringen von Wasser.
Daher bei der Reinigung des Fahrzeugs
darauf achten, dass kein Wasser direkt auf
die Manschette oder den Seilzug gegossen
wird. Bei Verschmutzung den Seilzug oder
die Manschette mit einem feuchten Tuch
sauberwischen. Empfohlenes Schmiermittel:
Yamaha Ketten- und Seilzug-
schmiermittel oder Motoröl
U13SG3G0.book Page 30 Tuesday, June 8, 2010 4:36 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

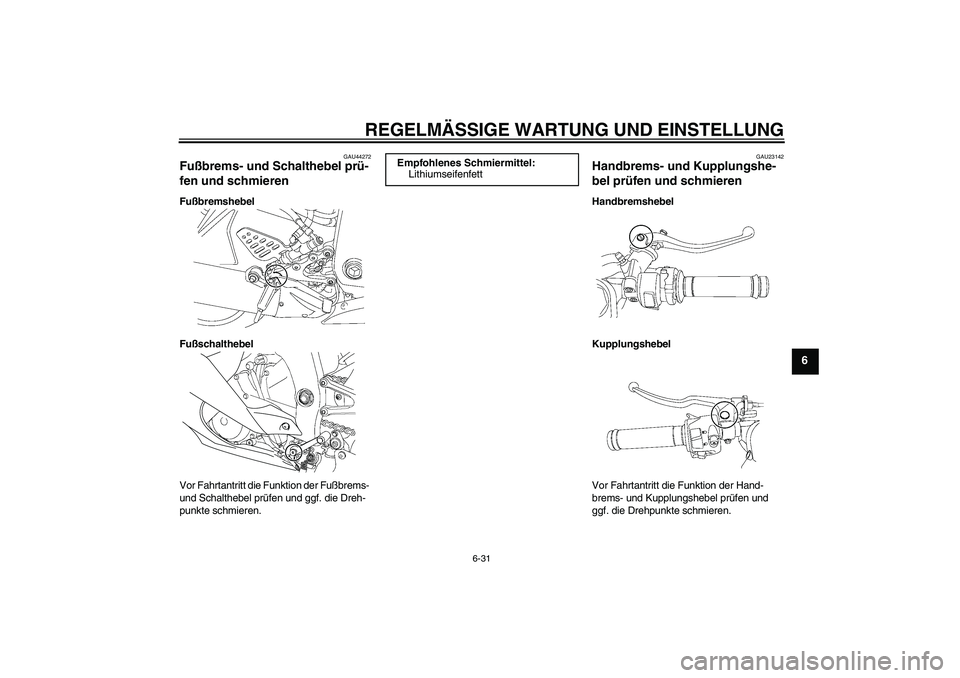

6-31
6
GAU44272
Fußbrems- und Schalthebel prü-
fen und schmieren Fußbremshebel
Fußschalthebel
Vor Fahrtantritt die Funktion der Fußbrems-
und Schalthebel prüfen und ggf. die Dreh-
punkte schmieren.
GAU23142
Handbrems- und Kupplungshe-
bel prüfen und schmieren Handbremshebel
Kupplungshebel
Vor Fahrtantritt die Funktion der Hand-
brems- und Kupplungshebel prüfen und
ggf. die Drehpunkte schmieren.
Empfohlenes Schmiermittel:
Lithiumseifenfett
U13SG3G0.book Page 31 Tuesday, June 8, 2010 4:36 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

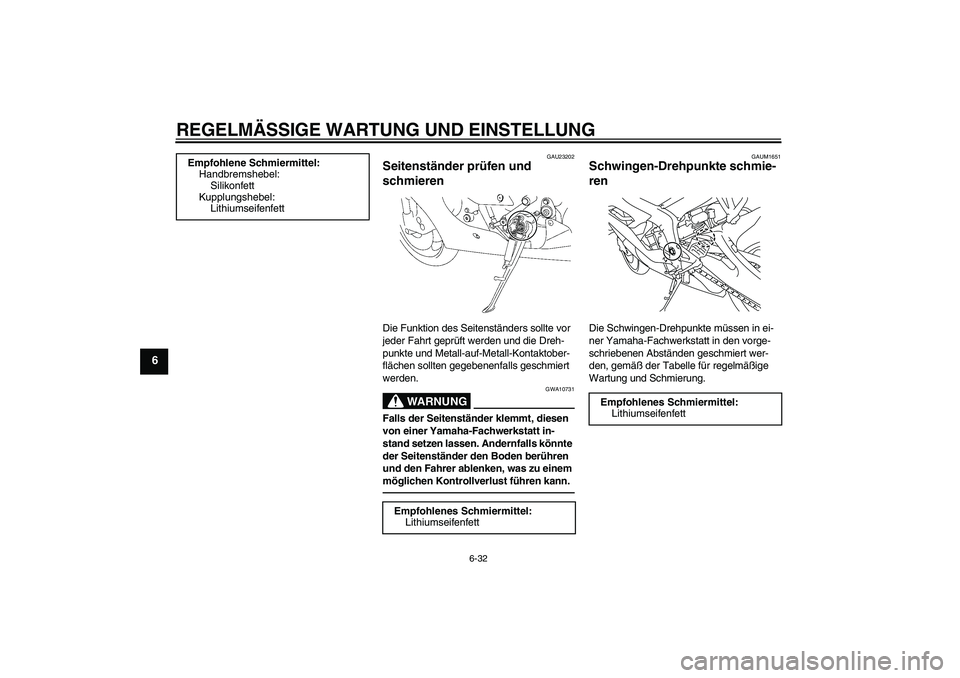

6-32
6
GAU23202
Seitenständer prüfen und
schmieren Die Funktion des Seitenständers sollte vor
jeder Fahrt geprüft werden und die Dreh-
punkte und Metall-auf-Metall-Kontaktober-
flächen sollten gegebenenfalls geschmiert
werden.
WARNUNG
GWA10731
Falls der Seitenständer klemmt, diesen
von einer Yamaha-Fachwerkstatt in-
stand setzen lassen. Andernfalls könnte
der Seitenständer den Boden berühren
und den Fahrer ablenken, was zu einem
möglichen Kontrollverlust führen kann.
GAUM1651
Schwingen-Drehpunkte schmie-
ren Die Schwingen-Drehpunkte müssen in ei-
ner Yamaha-Fachwerkstatt in den vorge-
schriebenen Abständen geschmiert wer-
den, gemäß der Tabelle für regelmäßige
Wartung und Schmierung. Empfohlene Schmiermittel:
Handbremshebel:
Silikonfett
Kupplungshebel:
Lithiumseifenfett
Empfohlenes Schmiermittel:
Lithiumseifenfett
Empfohlenes Schmiermittel:
Lithiumseifenfett
U13SG3G0.book Page 32 Tuesday, June 8, 2010 4:36 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

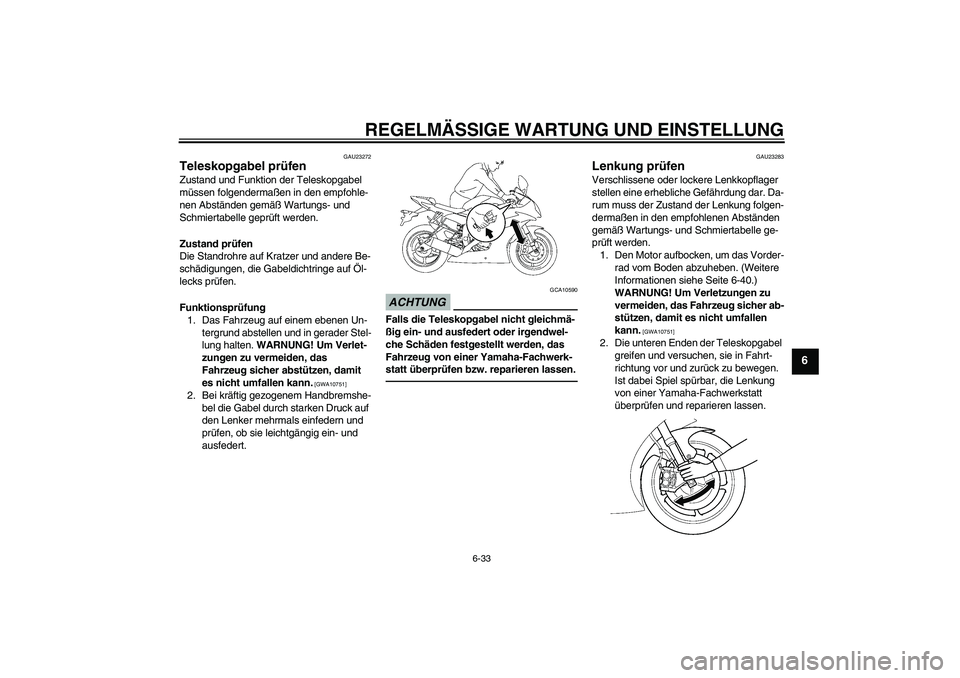

6-33
6
GAU23272
Teleskopgabel prüfen Zustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustand prüfen
Die Standrohre auf Kratzer und andere Be-
schädigungen, die Gabeldichtringe auf Öl-
lecks prüfen.
Funktionsprüfung
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten. WARNUNG! Um Verlet-
zungen zu vermeiden, das
Fahrzeug sicher abstützen, damit
es nicht umfallen kann.
[GWA10751]
2. Bei kräftig gezogenem Handbremshe-
bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
ACHTUNG
GCA10590
Falls die Teleskopgabel nicht gleichmä-
ßig ein- und ausfedert oder irgendwel-
che Schäden festgestellt werden, das
Fahrzeug von einer Yamaha-Fachwerk-
statt überprüfen bzw. reparieren lassen.
GAU23283
Lenkung prüfen Verschlissene oder lockere Lenkkopflager
stellen eine erhebliche Gefährdung dar. Da-
rum muss der Zustand der Lenkung folgen-
dermaßen in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle ge-
prüft werden.
1. Den Motor aufbocken, um das Vorder-
rad vom Boden abzuheben. (Weitere
Informationen siehe Seite 6-40.)
WARNUNG! Um Verletzungen zu
vermeiden, das Fahrzeug sicher ab-
stützen, damit es nicht umfallen
kann.
[GWA10751]
2. Die unteren Enden der Teleskopgabel
greifen und versuchen, sie in Fahrt-
richtung vor und zurück zu bewegen.
Ist dabei Spiel spürbar, die Lenkung
von einer Yamaha-Fachwerkstatt
überprüfen und reparieren lassen.
U13SG3G0.book Page 33 Tuesday, June 8, 2010 4:36 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

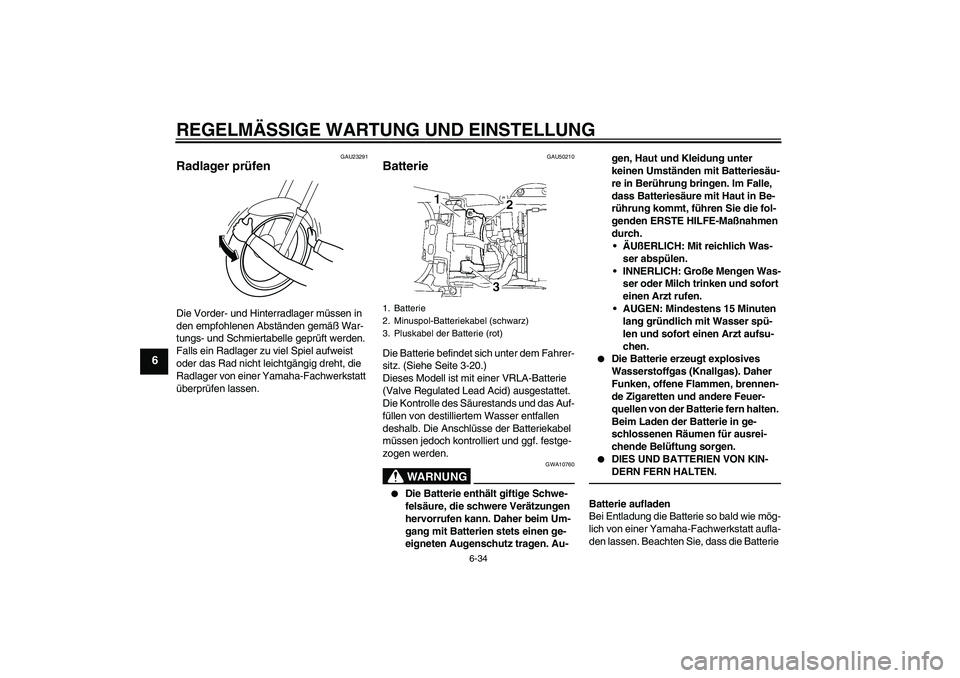

6-34
6
GAU23291
Radlager prüfen Die Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zu viel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU50210
Batterie Die Batterie befindet sich unter dem Fahrer-
sitz. (Siehe Seite 3-20.)
Dieses Modell ist mit einer VRLA-Batterie
(Valve Regulated Lead Acid) ausgestattet.
Die Kontrolle des Säurestands und das Auf-
füllen von destilliertem Wasser entfallen
deshalb. Die Anschlüsse der Batteriekabel
müssen jedoch kontrolliert und ggf. festge-
zogen werden.
WARNUNG
GWA10760


Die Batterie enthält giftige Schwe-
felsäure, die schwere Verätzungen
hervorrufen kann. Daher beim Um-
gang mit Batterien stets einen ge-
eigneten Augenschutz tragen. Au-gen, Haut und Kleidung unter
keinen Umständen mit Batteriesäu-
re in Berührung bringen. Im Falle,
dass Batteriesäure mit Haut in Be-
rührung kommt, führen Sie die fol-
genden ERSTE HILFE-Maßnahmen
durch.
ÄUßERLICH: Mit reichlich Was-
ser abspülen.
INNERLICH: Große Mengen Was-
ser oder Milch trinken und sofort
einen Arzt rufen.
AUGEN: Mindestens 15 Minuten
lang gründlich mit Wasser spü-
len und sofort einen Arzt aufsu-
chen.


Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Daher
Funken, offene Flammen, brennen-
de Zigaretten und andere Feuer-
quellen von der Batterie fern halten.
Beim Laden der Batterie in ge-
schlossenen Räumen für ausrei-
chende Belüftung sorgen.


DIES UND BATTERIEN VON KIN-
DERN FERN HALTEN.
Batterie aufladen
Bei Entladung die Batterie so bald wie mög-
lich von einer Yamaha-Fachwerkstatt aufla-
den lassen. Beachten Sie, dass die Batterie
1. Batterie
2. Minuspol-Batteriekabel (schwarz)
3. Pluskabel der Batterie (rot)
U13SG3G0.book Page 34 Tuesday, June 8, 2010 4:36 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

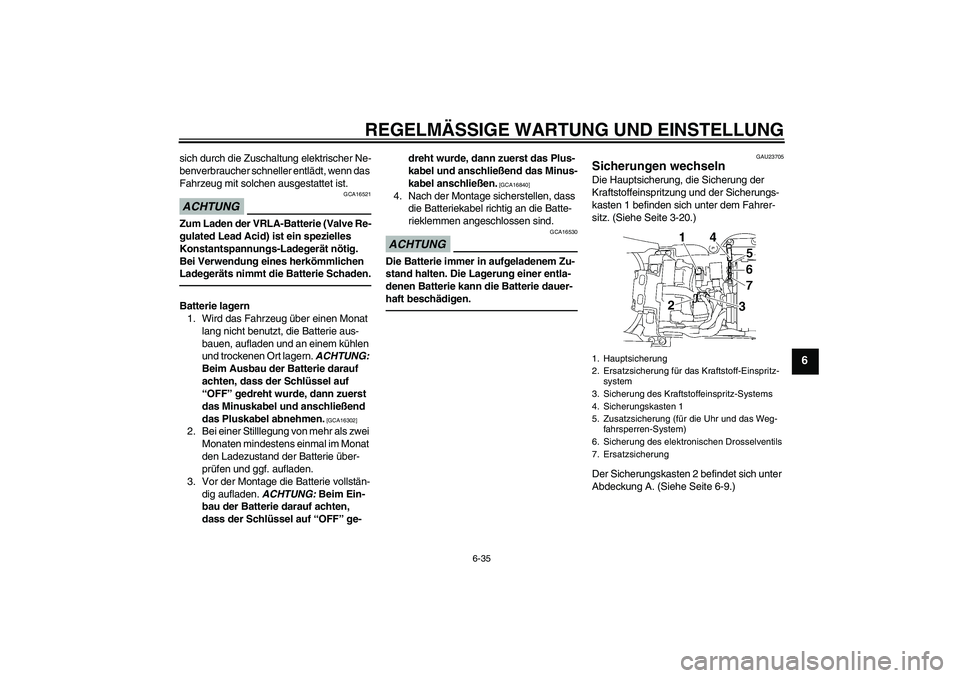

6-35
6
sich durch die Zuschaltung elektrischer Ne-
benverbraucher schneller entlädt, wenn das
Fahrzeug mit solchen ausgestattet ist.ACHTUNG
GCA16521
Zum Laden der VRLA-Batterie (Valve Re-
gulated Lead Acid) ist ein spezielles
Konstantspannungs-Ladegerät nötig.
Bei Verwendung eines herkömmlichen
Ladegeräts nimmt die Batterie Schaden.Batterie lagern
1. Wird das Fahrzeug über einen Monat
lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem kühlen
und trockenen Ort lagern. ACHTUNG:
Beim Ausbau der Batterie darauf
achten, dass der Schlüssel auf
“OFF” gedreht wurde, dann zuerst
das Minuskabel und anschließend
das Pluskabel abnehmen.
[GCA16302]
2. Bei einer Stilllegung von mehr als zwei
Monaten mindestens einmal im Monat
den Ladezustand der Batterie über-
prüfen und ggf. aufladen.
3. Vor der Montage die Batterie vollstän-
dig aufladen. ACHTUNG: Beim Ein-
bau der Batterie darauf achten,
dass der Schlüssel auf “OFF” ge-dreht wurde, dann zuerst das Plus-
kabel und anschließend das Minus-
kabel anschließen.
[GCA16840]
4. Nach der Montage sicherstellen, dass
die Batteriekabel richtig an die Batte-
rieklemmen angeschlossen sind.ACHTUNG
GCA16530
Die Batterie immer in aufgeladenem Zu-
stand halten. Die Lagerung einer entla-
denen Batterie kann die Batterie dauer-
haft beschädigen.
GAU23705
Sicherungen wechseln Die Hauptsicherung, die Sicherung der
Kraftstoffeinspritzung und der Sicherungs-
kasten 1 befinden sich unter dem Fahrer-
sitz. (Siehe Seite 3-20.)
Der Sicherungskasten 2 befindet sich unter
Abdeckung A. (Siehe Seite 6-9.)1. Hauptsicherung
2. Ersatzsicherung für das Kraftstoff-Einspritz-
system
3. Sicherung des Kraftstoffeinspritz-Systems
4. Sicherungskasten 1
5. Zusatzsicherung (für die Uhr und das Weg-
fahrsperren-System)
6. Sicherung des elektronischen Drosselventils
7. Ersatzsicherung
U13SG3G0.book Page 35 Tuesday, June 8, 2010 4:36 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

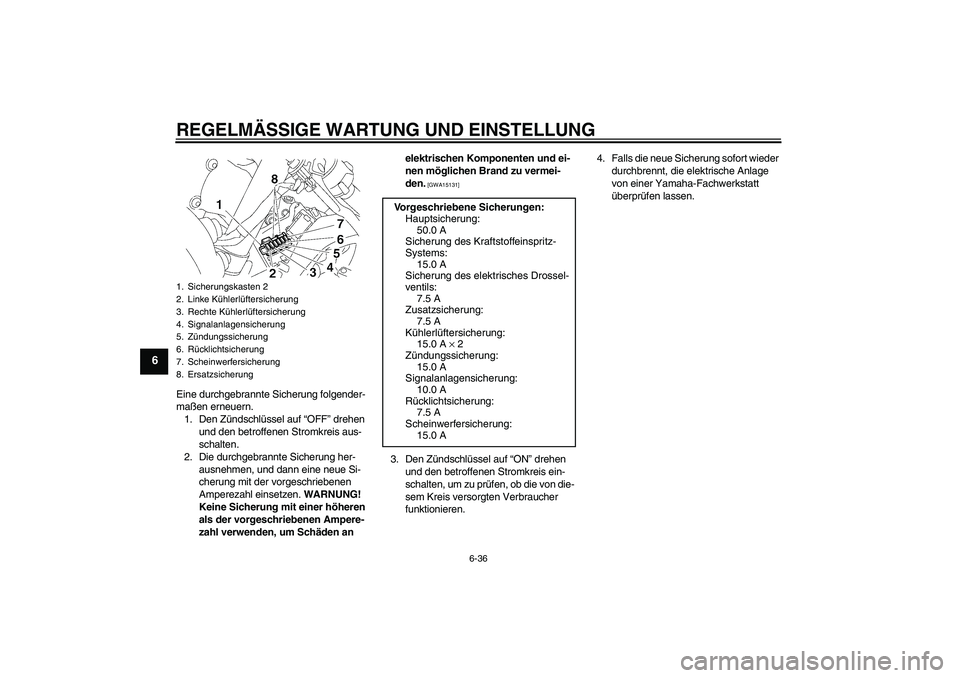

6-36
6
Eine durchgebrannte Sicherung folgender-
maßen erneuern.
1. Den Zündschlüssel auf “OFF” drehen
und den betroffenen Stromkreis aus-
schalten.
2. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen. WARNUNG!
Keine Sicherung mit einer höheren
als der vorgeschriebenen Ampere-
zahl verwenden, um Schäden an elektrischen Komponenten und ei-
nen möglichen Brand zu vermei-
den.
[GWA15131]
3. Den Zündschlüssel auf “ON” drehen
und den betroffenen Stromkreis ein-
schalten, um zu prüfen, ob die von die-
sem Kreis versorgten Verbraucher
funktionieren.4. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstatt
überprüfen lassen.
1. Sicherungskasten 2
2. Linke Kühlerlüftersicherung
3. Rechte Kühlerlüftersicherung
4. Signalanlagensicherung
5. Zündungssicherung
6. Rücklichtsicherung
7. Scheinwerfersicherung
8. Ersatzsicherung
Vorgeschriebene Sicherungen:
Hauptsicherung:
50.0 A
Sicherung des Kraftstoffeinspritz-
Systems:
15.0 A
Sicherung des elektrisches Drossel-
ventils:
7.5 A
Zusatzsicherung:
7.5 A
Kühlerlüftersicherung:
15.0 A × 2
Zündungssicherung:
15.0 A
Signalanlagensicherung:
10.0 A
Rücklichtsicherung:
7.5 A
Scheinwerfersicherung:
15.0 A
U13SG3G0.book Page 36 Tuesday, June 8, 2010 4:36 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-37
6
GAU39012

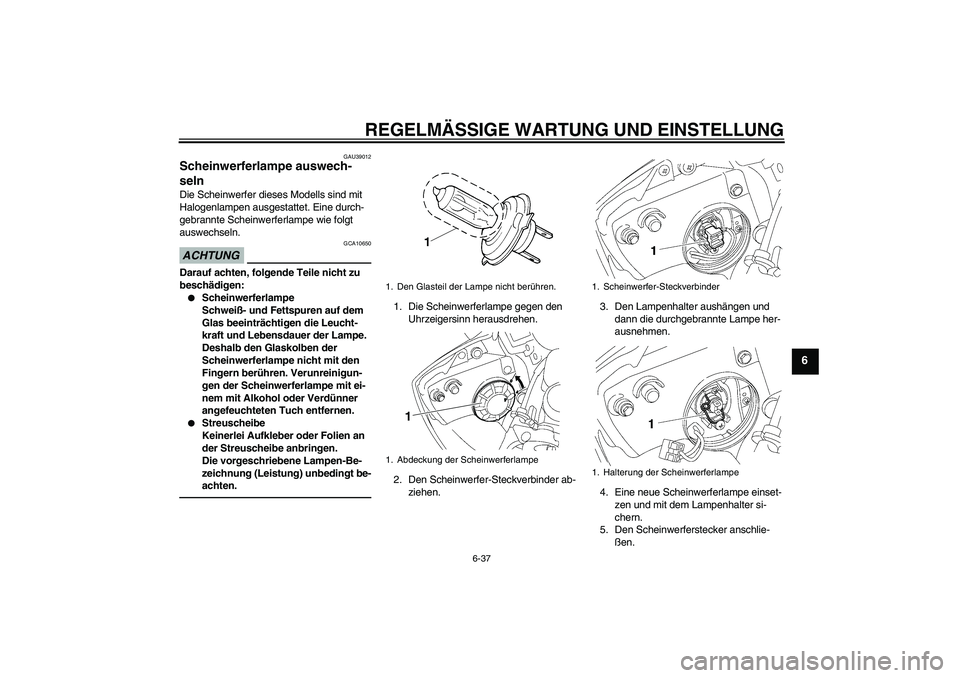

Scheinwerferlampe auswech-
seln Die Scheinwerfer dieses Modells sind mit
Halogenlampen ausgestattet. Eine durch-
gebrannte Scheinwerferlampe wie folgt
auswechseln.ACHTUNG
GCA10650
Darauf achten, folgende Teile nicht zu
beschädigen:

Scheinwerferlampe
Schweiß- und Fettspuren auf dem
Glas beeinträchtigen die Leucht-
kraft und Lebensdauer der Lampe.
Deshalb den Glaskolben der
Scheinwerferlampe nicht mit den
Fingern berühren. Verunreinigun-
gen der Scheinwerferlampe mit ei-
nem mit Alkohol oder Verdünner
angefeuchteten Tuch entfernen.


Streuscheibe
Keinerlei Aufkleber oder Folien an
der Streuscheibe anbringen.
Die vorgeschriebene Lampen-Be-
zeichnung (Leistung) unbedingt be-
achten.
1. Die Scheinwerferlampe gegen den
Uhrzeigersinn herausdrehen.
2. Den Scheinwerfer-Steckverbinder ab-
ziehen.3. Den Lampenhalter aushängen und
dann die durchgebrannte Lampe her-
ausnehmen.
4. Eine neue Scheinwerferlampe einset-
zen und mit dem Lampenhalter si-
chern.
5. Den Scheinwerferstecker anschlie-
ßen.1. Den Glasteil der Lampe nicht berühren.
1. Abdeckung der Scheinwerferlampe
1
1. Scheinwerfer-Steckverbinder
1. Halterung der Scheinwerferlampe
U13SG3G0.book Page 37 Tuesday, June 8, 2010 4:36 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-38
6

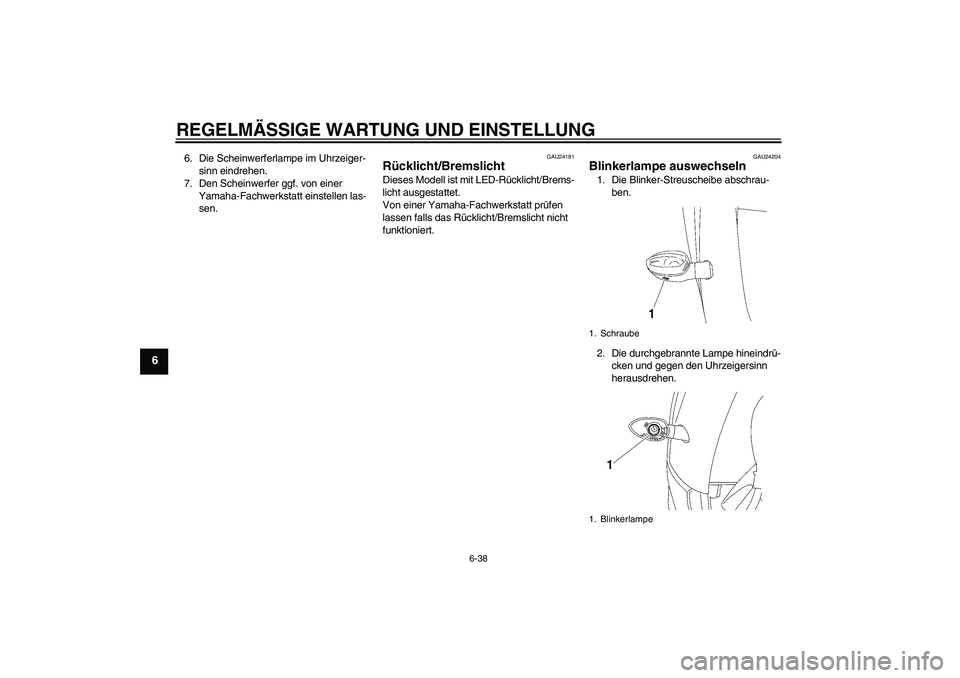

6. Die Scheinwerferlampe im Uhrzeiger-
sinn eindrehen.
7. Den Scheinwerfer ggf. von einer
Yamaha-Fachwerkstatt einstellen las-
sen.
GAU24181
Rücklicht/Bremslicht Dieses Modell ist mit LED-Rücklicht/Brems-
licht ausgestattet.
Von einer Yamaha-Fachwerkstatt prüfen
lassen falls das Rücklicht/Bremslicht nicht
funktioniert.
GAU24204
Blinkerlampe auswechseln 1. Die Blinker-Streuscheibe abschrau-
ben.
2. Die durchgebrannte Lampe hineindrü-
cken und gegen den Uhrzeigersinn
herausdrehen.1. Schraube
1. Blinkerlampe
U13SG3G0.book Page 38 Tuesday, June 8, 2010 4:36 PM
