YAMAHA YZF-R6 2011 Manuale duso (in Italian)

MANUTENZIONE E REGOLAZIONI PERIODICHE

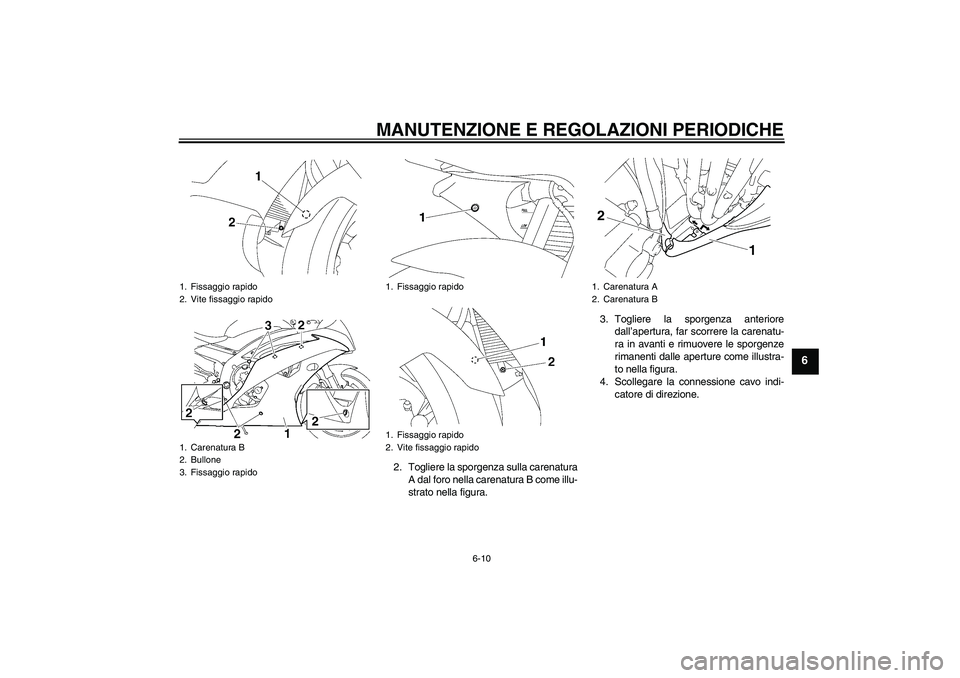

6-10
6
2. Togliere la sporgenza sulla carenatura
A dal foro nella carenatura B come illu-
strato nella figura.3. Togliere la sporgenza anteriore
dall’apertura, far scorrere la carenatu-
ra in avanti e rimuovere le sporgenze
rimanenti dalle aperture come illustra-
to nella figura.
4. Scollegare la connessione cavo indi-
catore di direzione.
1. Fissaggio rapido
2. Vite fissaggio rapido
1. Carenatura B
2. Bullone
3. Fissaggio rapido
1. Fissaggio rapido
1. Fissaggio rapido
2. Vite fissaggio rapido
1. Carenatura A
2. Carenatura B
U13SH3H0.book Page 10 Tuesday, June 8, 2010 4:42 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE

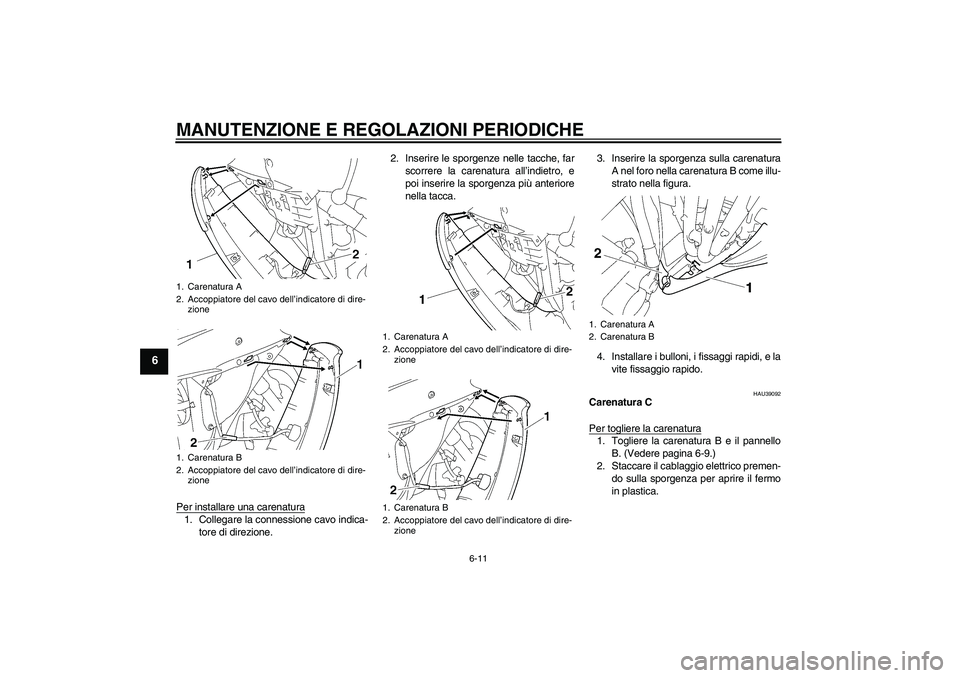

6-11
6
Per installare una carenatura1. Collegare la connessione cavo indica-
tore di direzione.2. Inserire le sporgenze nelle tacche, far
scorrere la carenatura all’indietro, e
poi inserire la sporgenza più anteriore
nella tacca.3. Inserire la sporgenza sulla carenatura
A nel foro nella carenatura B come illu-
strato nella figura.
4. Installare i bulloni, i fissaggi rapidi, e la
vite fissaggio rapido.
HAU39092
Carenatura C
Per togliere la carenatura1. Togliere la carenatura B e il pannello
B. (Vedere pagina 6-9.)
2. Staccare il cablaggio elettrico premen-
do sulla sporgenza per aprire il fermo
in plastica.
1. Carenatura A
2. Accoppiatore del cavo dell’indicatore di dire-
zione
1. Carenatura B
2. Accoppiatore del cavo dell’indicatore di dire-
zione
1. Carenatura A
2. Accoppiatore del cavo dell’indicatore di dire-
zione
1. Carenatura B
2. Accoppiatore del cavo dell’indicatore di dire-
zione
1. Carenatura A
2. Carenatura B
U13SH3H0.book Page 11 Tuesday, June 8, 2010 4:42 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE

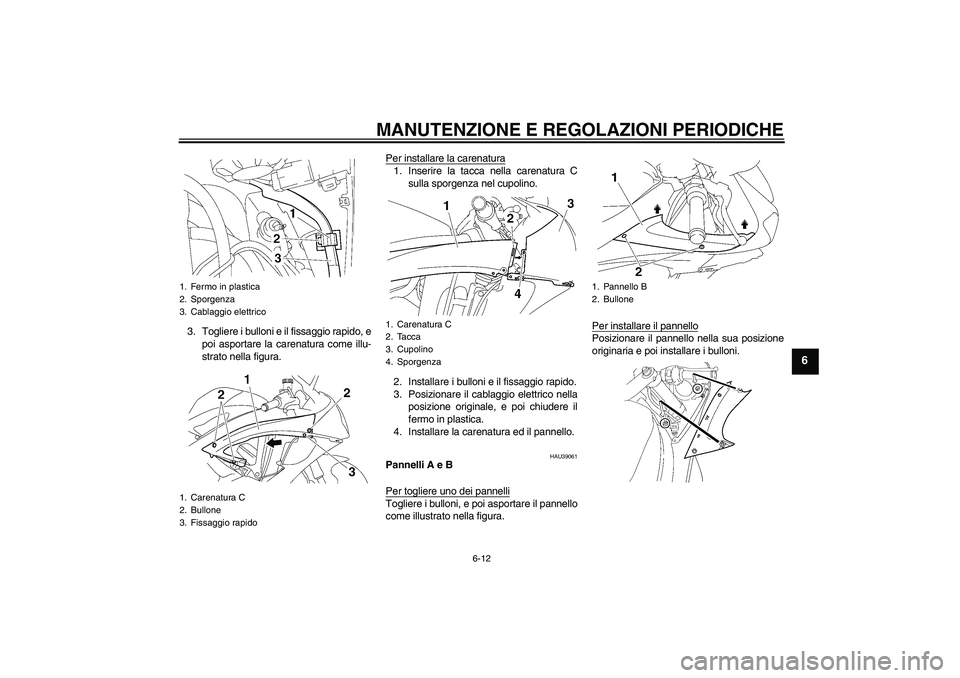

6-12
6
3. Togliere i bulloni e il fissaggio rapido, e
poi asportare la carenatura come illu-
strato nella figura.Per installare la carenatura
1. Inserire la tacca nella carenatura C
sulla sporgenza nel cupolino.
2. Installare i bulloni e il fissaggio rapido.
3. Posizionare il cablaggio elettrico nella
posizione originale, e poi chiudere il
fermo in plastica.
4. Installare la carenatura ed il pannello.
HAU39061
Pannelli A e B
Per togliere uno dei pannelliTogliere i bulloni, e poi asportare il pannello
come illustrato nella figura.Per installare il pannello
Posizionare il pannello nella sua posizione
originaria e poi installare i bulloni.
1. Fermo in plastica
2. Sporgenza
3. Cablaggio elettrico
1. Carenatura C
2. Bullone
3. Fissaggio rapido
1. Carenatura C
2. Tacca
3. Cupolino
4. Sporgenza
1. Pannello B
2. Bullone
U13SH3H0.book Page 12 Tuesday, June 8, 2010 4:42 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE

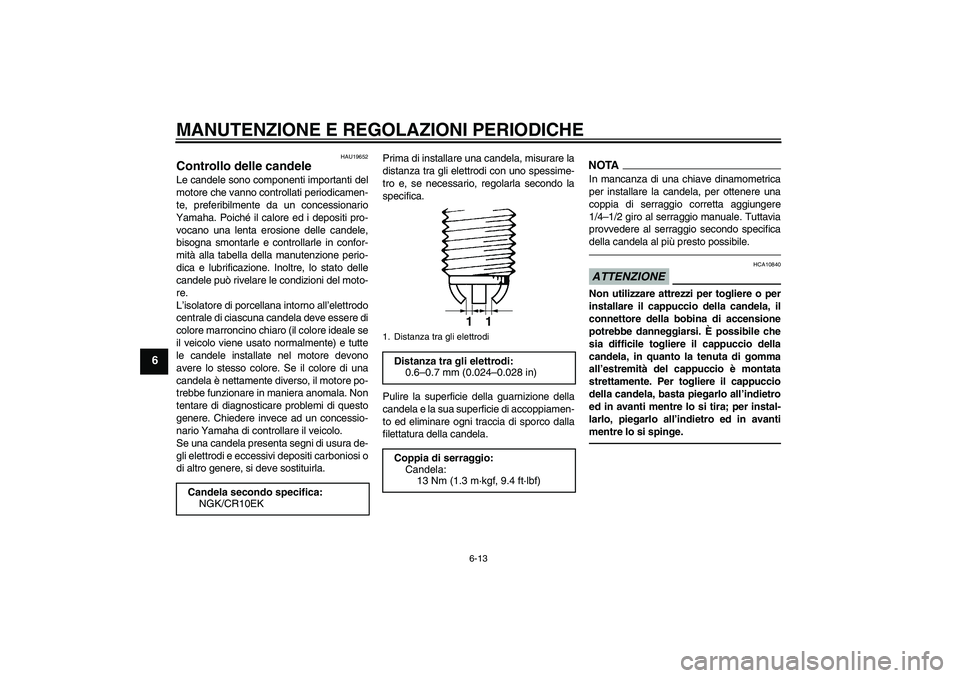

6-13
6
HAU19652
Controllo delle candele Le candele sono componenti importanti del
motore che vanno controllati periodicamen-
te, preferibilmente da un concessionario
Yamaha. Poiché il calore ed i depositi pro-
vocano una lenta erosione delle candele,
bisogna smontarle e controllarle in confor-
mità alla tabella della manutenzione perio-
dica e lubrificazione. Inoltre, lo stato delle
candele può rivelare le condizioni del moto-
re.
L’isolatore di porcellana intorno all’elettrodo
centrale di ciascuna candela deve essere di
colore marroncino chiaro (il colore ideale se
il veicolo viene usato normalmente) e tutte
le candele installate nel motore devono
avere lo stesso colore. Se il colore di una
candela è nettamente diverso, il motore po-
trebbe funzionare in maniera anomala. Non
tentare di diagnosticare problemi di questo
genere. Chiedere invece ad un concessio-
nario Yamaha di controllare il veicolo.
Se una candela presenta segni di usura de-
gli elettrodi e eccessivi depositi carboniosi o
di altro genere, si deve sostituirla.Prima di installare una candela, misurare la
distanza tra gli elettrodi con uno spessime-
tro e, se necessario, regolarla secondo la
specifica.
Pulire la superficie della guarnizione della
candela e la sua superficie di accoppiamen-
to ed eliminare ogni traccia di sporco dalla
filettatura della candela.
NOTAIn mancanza di una chiave dinamometrica
per installare la candela, per ottenere una
coppia di serraggio corretta aggiungere
1/4–1/2 giro al serraggio manuale. Tuttavia
provvedere al serraggio secondo specifica
della candela al più presto possibile.ATTENZIONE
HCA10840
Non utilizzare attrezzi per togliere o per
installare il cappuccio della candela, il
connettore della bobina di accensione
potrebbe danneggiarsi. È possibile che
sia difficile togliere il cappuccio della
candela, in quanto la tenuta di gomma
all’estremità del cappuccio è montata
strettamente. Per togliere il cappuccio
della candela, basta piegarlo all’indietro
ed in avanti mentre lo si tira; per instal-
larlo, piegarlo all’indietro ed in avanti
mentre lo si spinge.
Candela secondo specifica:
NGK/CR10EK
1. Distanza tra gli elettrodiDistanza tra gli elettrodi:
0.6–0.7 mm (0.024–0.028 in)
Coppia di serraggio:
Candela:
13 Nm (1.3 m·kgf, 9.4 ft·lbf)
1
1
U13SH3H0.book Page 13 Tuesday, June 8, 2010 4:42 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-14
6
HAU3899A
Olio motore e cartuccia filtro olio Controllare sempre il livello olio motore pri-
ma di ogni utilizzo. Oltre a questo, si deve
cambiare l’olio e sostituire la cartuccia filtro
olio agli intervalli specificati nella tabella del-
la manutenzione periodica e lubrificazione.
Per controllare il livello olio motore
1. Posizionare il veicolo su una superficie
piana e mantenerlo diritto. Basta una
lieve inclinazione laterale per provoca-
re errori nel controllo.
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.
3. Attendere qualche minuto per lasciare
che l’olio si depositi.
4. Togliere l’astina livello olio motore e
pulirla con uno straccio, inserirla nel
foro (senza avvitarla) quindi estrarla
per controllare il livello dell’olio.NOTAIl livello olio motore deve trovarsi tra i riferi-
menti livello min. e max.
5. Se l’olio motore è all’altezza o al di sot-
to del riferimento livello min., rimuove-
re il tappo bocchettone riempimento
olio motore, rabboccare con il tipo di
olio consigliato fino al livello appropria-
to.6. Inserire e serrare l’astina livello olio
motore, quindi montare e serrare il tap-
po riempimento olio.
Per cambiare l’olio motore (con o senza
sostituzione della cartuccia filtro olio)
1. Posizionare il veicolo su una superficie
piana.
2. Togliere la carenatura A. (Vedere pa-
gina 6-9.)
3. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.
4. Posizionare una coppa dell’olio sotto il
motore per raccogliere l’olio esausto.
5. Togliere il tappo bocchettone riempi-
mento olio motore, il bullone drenaggio
olio e la rispettiva guarnizione per sca-
ricare l’olio dal carter.1. Astina livello olio motore
2. Riferimento livello max.
3. Riferimento di livello min.
1. Tappo bocchettone riempimento olio motore
1. Bullone drenaggio olio
2. Guarnizione
12
U13SH3H0.book Page 14 Tuesday, June 8, 2010 4:42 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE

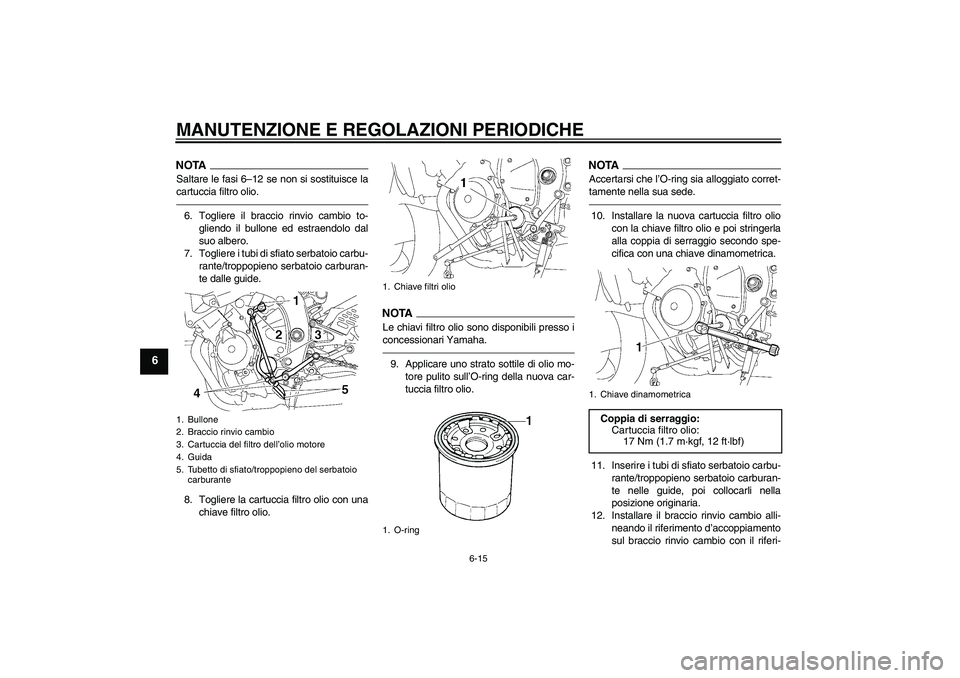

6-15
6
NOTASaltare le fasi 6–12 se non si sostituisce la
cartuccia filtro olio.6. Togliere il braccio rinvio cambio to-
gliendo il bullone ed estraendolo dal
suo albero.
7. Togliere i tubi di sfiato serbatoio carbu-
rante/troppopieno serbatoio carburan-
te dalle guide.
8. Togliere la cartuccia filtro olio con una
chiave filtro olio.
NOTA
Le chiavi filtro olio sono disponibili presso i
concessionari Yamaha.9. Applicare uno strato sottile di olio mo-
tore pulito sull’O-ring della nuova car-
tuccia filtro olio.
NOTAAccertarsi che l’O-ring sia alloggiato corret-
tamente nella sua sede.10. Installare la nuova cartuccia filtro olio
con la chiave filtro olio e poi stringerla
alla coppia di serraggio secondo spe-
cifica con una chiave dinamometrica.
11. Inserire i tubi di sfiato serbatoio carbu-
rante/troppopieno serbatoio carburan-
te nelle guide, poi collocarli nella
posizione originaria.
12. Installare il braccio rinvio cambio alli-
neando il riferimento d’accoppiamento
sul braccio rinvio cambio con il riferi-
1. Bullone
2. Braccio rinvio cambio
3. Cartuccia del filtro dell’olio motore
4. Guida
5. Tubetto di sfiato/troppopieno del serbatoio
carburante
1. Chiave filtri olio
1. O-ring
1. Chiave dinamometricaCoppia di serraggio:
Cartuccia filtro olio:
17 Nm (1.7 m·kgf, 12 ft·lbf)
U13SH3H0.book Page 15 Tuesday, June 8, 2010 4:42 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE

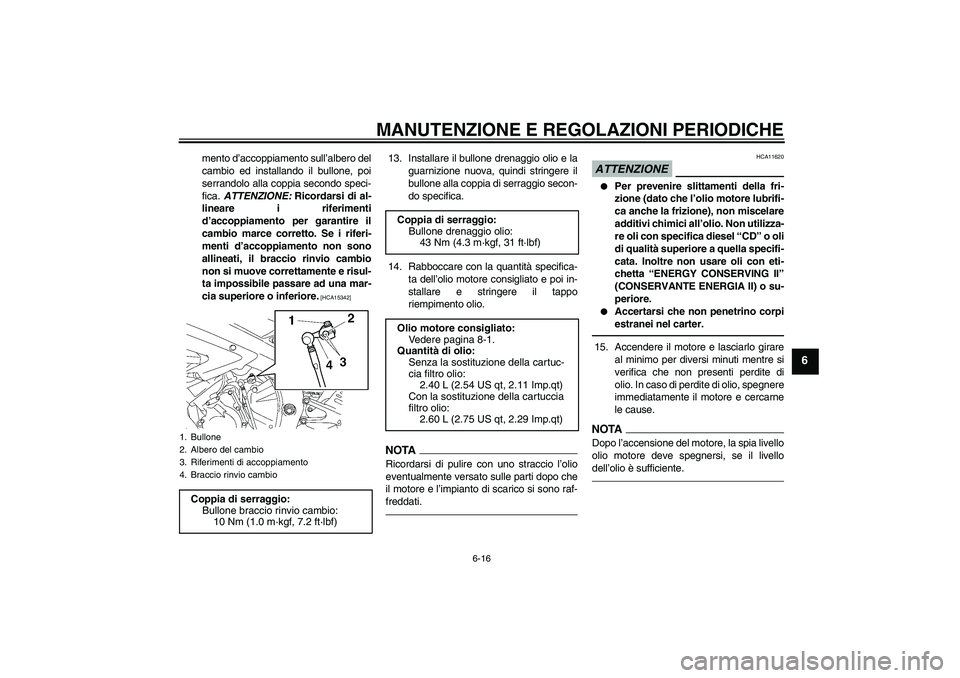

6-16
6
mento d’accoppiamento sull’albero del
cambio ed installando il bullone, poi
serrandolo alla coppia secondo speci-
fica. ATTENZIONE: Ricordarsi di al-
lineare i riferimenti
d’accoppiamento per garantire il
cambio marce corretto. Se i riferi-
menti d’accoppiamento non sono
allineati, il braccio rinvio cambio
non si muove correttamente e risul-
ta impossibile passare ad una mar-
cia superiore o inferiore.
[HCA15342]
13. Installare il bullone drenaggio olio e la
guarnizione nuova, quindi stringere il
bullone alla coppia di serraggio secon-
do specifica.
14. Rabboccare con la quantità specifica-
ta dell’olio motore consigliato e poi in-
stallare e stringere il tappo
riempimento olio.NOTARicordarsi di pulire con uno straccio l’olio
eventualmente versato sulle parti dopo che
il motore e l’impianto di scarico si sono raf-
freddati.
ATTENZIONE
HCA11620


Per prevenire slittamenti della fri-
zione (dato che l’olio motore lubrifi-
ca anche la frizione), non miscelare
additivi chimici all’olio. Non utilizza-
re oli con specifica diesel “CD” o oli
di qualità superiore a quella specifi-
cata. Inoltre non usare oli con eti-
chetta “ENERGY CONSERVING II”
(CONSERVANTE ENERGIA II) o su-
periore.


Accertarsi che non penetrino corpi
estranei nel carter.
15. Accendere il motore e lasciarlo girare
al minimo per diversi minuti mentre si
verifica che non presenti perdite di
olio. In caso di perdite di olio, spegnere
immediatamente il motore e cercarne
le cause.NOTADopo l’accensione del motore, la spia livello
olio motore deve spegnersi, se il livello
dell’olio è sufficiente.
1. Bullone
2. Albero del cambio
3. Riferimenti di accoppiamento
4. Braccio rinvio cambioCoppia di serraggio:
Bullone braccio rinvio cambio:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Coppia di serraggio:
Bullone drenaggio olio:
43 Nm (4.3 m·kgf, 31 ft·lbf)
Olio motore consigliato:
Vedere pagina 8-1.
Quantità di olio:
Senza la sostituzione della cartuc-
cia filtro olio:
2.40 L (2.54 US qt, 2.11 Imp.qt)
Con la sostituzione della cartuccia
filtro olio:
2.60 L (2.75 US qt, 2.29 Imp.qt)
U13SH3H0.book Page 16 Tuesday, June 8, 2010 4:42 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-17
6
ATTENZIONE
HCA10401
Se la spia livello olio lampeggia o resta
accesa anche se il livello dell’olio è ap-
propriato, spegnere immediatamente il
motore e far controllare il veicolo da un
concessionario Yamaha.16. Spegnere il motore, controllare il livello
dell’olio e correggerlo, se necessario.
17. Installare la carenatura.
HAU20070
Liquido refrigerante Prima di utilizzare il mezzo, controllare sem-
pre il livello del liquido refrigerante. Inoltre si
deve cambiare il liquido refrigerante agli in-
tervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione.
HAU39087
Per controllare il livello del liquido refri-
gerante
1. Posizionare il veicolo su una superficie
piana e mantenerlo diritto.NOTA

Si deve controllare il livello del liquido
refrigerante con il motore freddo, in
quanto il livello varia a seconda della
temperatura del motore.


Accertarsi che il veicolo sia diritto du-
rante il controllo del livello del liquido
refrigerante. Basta una lieve inclina-
zione laterale per provocare errori nel
controllo.
2. Controllare il livello del liquido refrige-
rante nel serbatoio liquido refrigerante.NOTAIl livello del liquido refrigerante deve trovarsi
tra i riferimenti livello min. e max.
3. Se il liquido refrigerante è all’altezza o
al di sotto del riferimento livello min.,
togliere il pannello B per accedere al
serbatoio liquido refrigerante. (Vedere
pagina 6-9.)
4. Togliere il tappo serbatoio liquido refri-
gerante, aggiungere liquido refrigeran-
te fino al riferimento livello max., e poi
installare il tappo del serbatoio.
AVVERTENZA! Togliere solo il tap-
po serbatoio liquido refrigerante.
Non tentare mai di togliere il tappo
radiatore quando il motore è caldo.
[HWA15161]
ATTENZIONE: Se non si di-
spone di liquido refrigerante, utiliz-
zare al suo posto acqua distillata o
acqua del rubinetto non calcarea.
Non utilizzare acqua calcarea o sa-
1. Serbatoio liquido refrigerante
2. Riferimento livello max.
3. Riferimento di livello min.
U13SH3H0.book Page 17 Tuesday, June 8, 2010 4:42 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-18
6
lata, in quanto sono dannose per il
motore. Se si è usata dell’acqua al
posto del refrigerante, sostituirla
con refrigerante al più presto possi-
bile, altrimenti l’impianto di raffred-
damento non sarebbe protetto dal
gelo e dalla corrosione. Se si è ag-
giunta acqua al refrigerante, far
controllare al più presto possibile
da un concessionario Yamaha il
contenuto di refrigerante, altrimenti
l’efficacia del liquido refrigerante si
riduce.
[HCA10472]
5. Installare il pannello.
HAU39004
Per cambiare il liquido refrigerante
1. Posizionare il veicolo su una superficie
piana e lasciare raffreddare il motore,
se necessario.
2. Togliere le carenature B e C. (Vedere
pagina 6-9.)
3. Posizionare un contenitore sotto il mo-
tore per raccogliere il liquido refrige-
rante usato.
4. Togliere il tappo radiatore.
AVVERTENZA! Non tentare mai di
togliere il tappo radiatore quando il
motore è caldo.
[HWA10381]
5. Togliere il bullone drenaggio liquido re-
frigerante e la rispettiva guarnizione
per scaricare il sistema di raffredda-
mento.6. Spostare la fascetta serratubo nella di-
rezione illustrata in figura, e poi scolle-
gare il tubo radiatore per scaricare il
radiatore.
7. Togliere il serbatoio liquido refrigeran-
te togliendo i bulloni.
8. Togliere il tappo serbatoio liquido refri-
gerante e poi capovolgere il serbatoio
liquido refrigerante per svuotarlo.
1. Tappo serbatoio liquido refrigeranteCapacità serbatoio liquido refrige-
rante (fino al riferimento livello
max.):
0.25 L (0.26 US qt, 0.22 Imp.qt)
1. Tappo radiatore
1. Bullone drenaggio liquido refrigerante
2. Guarnizione
3. Tubo del radiatore
4. Fascetta serratubo
1
4
3
2
U13SH3H0.book Page 18 Tuesday, June 8, 2010 4:42 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-19
6
9. Dopo aver scaricato completamente il
liquido refrigerante, sciacquare a fon-
do il sistema di raffreddamento con ac-
qua di rubinetto pulita.
10. Installare il serbatoio liquido refrige-
rante installando i bulloni.
11. Collegare il tubo radiatore, e poi riposi-
zionare la fascetta serratubo nella sua
posizione originale.
12. Installare il bullone drenaggio liquido
refrigerante e la guarnizione nuova,
quindi stringere il bullone alla coppia di
serraggio secondo specifica.13. Versare il liquido refrigerante consi-
gliato nel serbatoio fino al riferimento
livello max. e poi installare il tappo ser-
batoio liquido refrigerante.
14. Versare il liquido refrigerante consi-
gliato nel radiatore fino a riempirlo.
15. Installare il tappo radiatore, accendere
il motore, farlo girare al minimo per di-
versi minuti e poi spegnerlo.
16. Togliere il tappo radiatore per control-
lare il livello del liquido refrigerante nel
radiatore. Se necessario, rabboccare
fino a quando il liquido refrigerante
raggiunge la sommità del radiatore,
poi installare il tappo radiatore.17. Accendere il motore e verificare che il
veicolo non presenti perdite di liquido
refrigerante. In caso di perdite di liqui-
do refrigerante, far controllare il siste-
ma di raffreddamento da un
concessionario Yamaha.
18. Installare le carenature.1. Tappo serbatoio liquido refrigerante
2. Serbatoio liquido refrigerante
3. BulloneCoppia di serraggio:
Bullone drenaggio liquido refrige-
rante:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Rapporto di miscelazione antige-
lo/acqua:
1:1
Antigelo consigliato:
Antigelo di alta qualità al glicole eti-
lenico contenente inibitori di corro-
sione per motori in alluminio
Quantità di liquido refrigerante:
Capacità radiatore (circuito compre-
so):
2.30 L (2.43 US qt, 2.02 Imp.qt)
Capacità serbatoio liquido refrige-
rante (fino al riferimento livello
max.):
0.25 L (0.26 US qt, 0.22 Imp.qt)
U13SH3H0.book Page 19 Tuesday, June 8, 2010 4:42 PM
