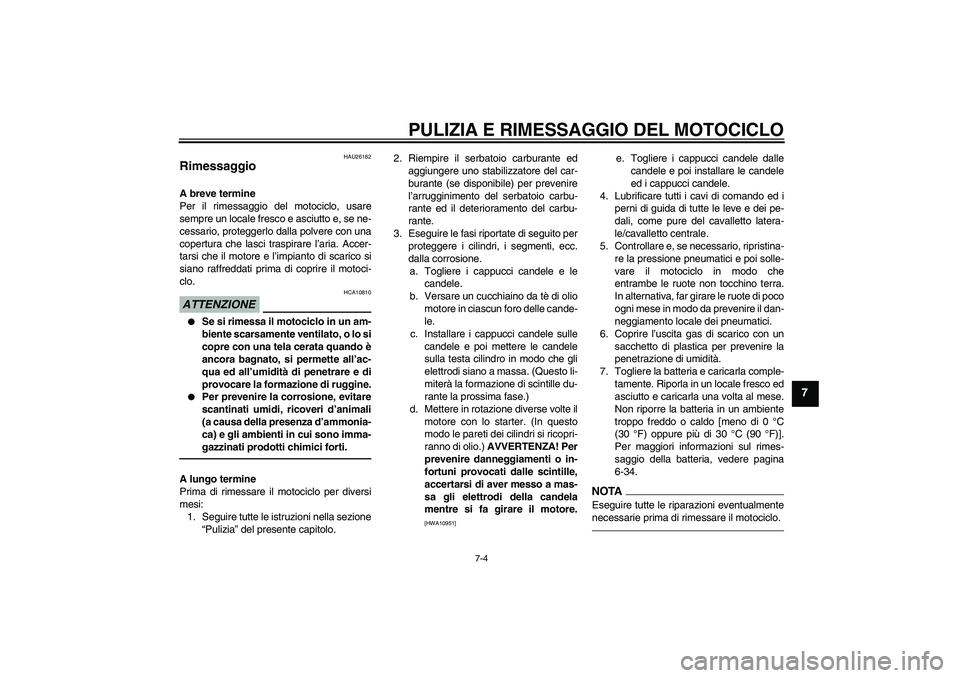

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-4
7
HAU26182
Rimessaggio A breve termine
Per il rimessaggio del motociclo, usare
sempre un locale fresco e asciutto e, se ne-
cessario, proteggerlo dalla polvere con una
copertura che lasci traspirare l’aria. Accer-
tarsi che il motore e l’impianto di scarico si
siano raffreddati prima di coprire il motoci-
clo.ATTENZIONE
HCA10810


Se si rimessa il motociclo in un am-
biente scarsamente ventilato, o lo si
copre con una tela cerata quando è
ancora bagnato, si permette all’ac-
qua ed all’umidità di penetrare e di
provocare la formazione di ruggine.


Per prevenire la corrosione, evitare
scantinati umidi, ricoveri d’animali
(a causa della presenza d’ammonia-
ca) e gli ambienti in cui sono imma-
gazzinati prodotti chimici forti.
A lungo termine
Prima di rimessare il motociclo per diversi
mesi:
1. Seguire tutte le istruzioni nella sezione
“Pulizia” del presente capitolo.2. Riempire il serbatoio carburante ed
aggiungere uno stabilizzatore del car-
burante (se disponibile) per prevenire
l’arrugginimento del serbatoio carbu-
rante ed il deterioramento del carbu-
rante.
3. Eseguire le fasi riportate di seguito per
proteggere i cilindri, i segmenti, ecc.
dalla corrosione.
a. Togliere i cappucci candele e le
candele.
b. Versare un cucchiaino da tè di olio
motore in ciascun foro delle cande-
le.
c. Installare i cappucci candele sulle
candele e poi mettere le candele
sulla testa cilindro in modo che gli
elettrodi siano a massa. (Questo li-
miterà la formazione di scintille du-
rante la prossima fase.)
d. Mettere in rotazione diverse volte il
motore con lo starter. (In questo
modo le pareti dei cilindri si ricopri-
ranno di olio.) AVVERTENZA! Per
prevenire danneggiamenti o in-
fortuni provocati dalle scintille,
accertarsi di aver messo a mas-
sa gli elettrodi della candela
mentre si fa girare il motore.
[HWA10951]
e. Togliere i cappucci candele dalle
candele e poi installare le candele
ed i cappucci candele.
4. Lubrificare tutti i cavi di comando ed i
perni di guida di tutte le leve e dei pe-
dali, come pure del cavalletto latera-
le/cavalletto centrale.
5. Controllare e, se necessario, ripristina-
re la pressione pneumatici e poi solle-
vare il motociclo in modo che
entrambe le ruote non tocchino terra.
In alternativa, far girare le ruote di poco
ogni mese in modo da prevenire il dan-
neggiamento locale dei pneumatici.
6. Coprire l’uscita gas di scarico con un
sacchetto di plastica per prevenire la
penetrazione di umidità.
7. Togliere la batteria e caricarla comple-
tamente. Riporla in un locale fresco ed
asciutto e caricarla una volta al mese.
Non riporre la batteria in un ambiente
troppo freddo o caldo [meno di 0 °C
(30 °F) oppure più di 30 °C (90 °F)].
Per maggiori informazioni sul rimes-
saggio della batteria, vedere pagina
6-34.
NOTAEseguire tutte le riparazioni eventualmente
necessarie prima di rimessare il motociclo.
U13SH3H0.book Page 4 Tuesday, June 8, 2010 4:42 PM

CARATTERISTICHE TECNICHE
8-1
8
Dimensioni:Lunghezza totale:
2040 mm (80.3 in)
Larghezza totale:
705 mm (27.8 in)
Altezza totale:
1100 mm (43.3 in)
Altezza alla sella:
850 mm (33.5 in)
Passo:
1380 mm (54.3 in)
Distanza da terra:
130 mm (5.12 in)
Raggio minimo di sterzata:
3600 mm (141.7 in)Peso:Con olio e carburante:
189 kg (417 lb)Motore:Tipo di motore:
4 tempi, raffreddato a liquido, bialbero a
camme in testa DOHC
Disposizione dei cilindri:
4 cilindri paralleli inclinati in avanti
Cilindrata:
599 cm³
Alesaggio × corsa:
67.0 × 42.5 mm (2.64 × 1.67 in)
Rapporto di compressione:
13.10 :1
Sistema di avviamento:
Avviamento elettrico
Sistema di lubrificazione:
A carter umido
Olio motore:Marca consigliata:
YAMALUBE
Tipo:
SAE 10W-40, 10W-50, 15W-40, 20W-40
oppure 20W-50
Gradazione dell’olio motore consigliato:
API service tipo SG o superiore/JASO MA
Quantità di olio motore:
Senza sostituzione della cartuccia del filtro
dell’olio:
2.40 L (2.54 US qt, 2.11 Imp.qt)
Con sostituzione della cartuccia del filtro
dell’olio:
2.60 L (2.75 US qt, 2.29 Imp.qt)Impianto di raffreddamento:Capacità serbatoio liquido refrigerante (fino al
livello massimo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Capacità del radiatore (tutto il circuito
compreso):
2.30 L (2.43 US qt, 2.02 Imp.qt)
Filtro dell’aria:Elemento del filtro dell’aria:
Elemento di carta rivestito d'olioCarburante:Carburante consigliato:
Soltanto benzina super senza piombo
Capacità del serbatoio carburante:
17.3 L (4.57 US gal, 3.81 Imp.gal)
Quantità di riserva carburante:
3.5 L (0.92 US gal, 0.77 Imp.gal)Iniezione carburante:Corpo farfallato:
Sigla di identificazione:
13S1 00Candela/-e:Produttore/modello:
NGK/CR10EK
Distanza elettrodi:
0.6–0.7 mm (0.024–0.028 in)Frizione:Tipo di frizione:
In bagno d'olio, a dischi multipliTrasmissione:Sistema di riduzione primaria:
Ingranaggio cilindrico
Rapporto di riduzione primaria:
85/41 (2.073)
Sistema di riduzione secondaria:
A catena
Rapporto di riduzione secondaria:
45/16 (2.813)
Tipo di trasmissione:
Sempre in presa, a 6 rapporti
–20–10 0
1020 30 40 50 ˚C 10 30 50 70 90 110 0 130 ˚F
SAE 20W-50SAE 20W-40SAE 15W-40SAE 10W-40SAE 10W-50
U13SH3H0.book Page 1 Tuesday, June 8, 2010 4:42 PM

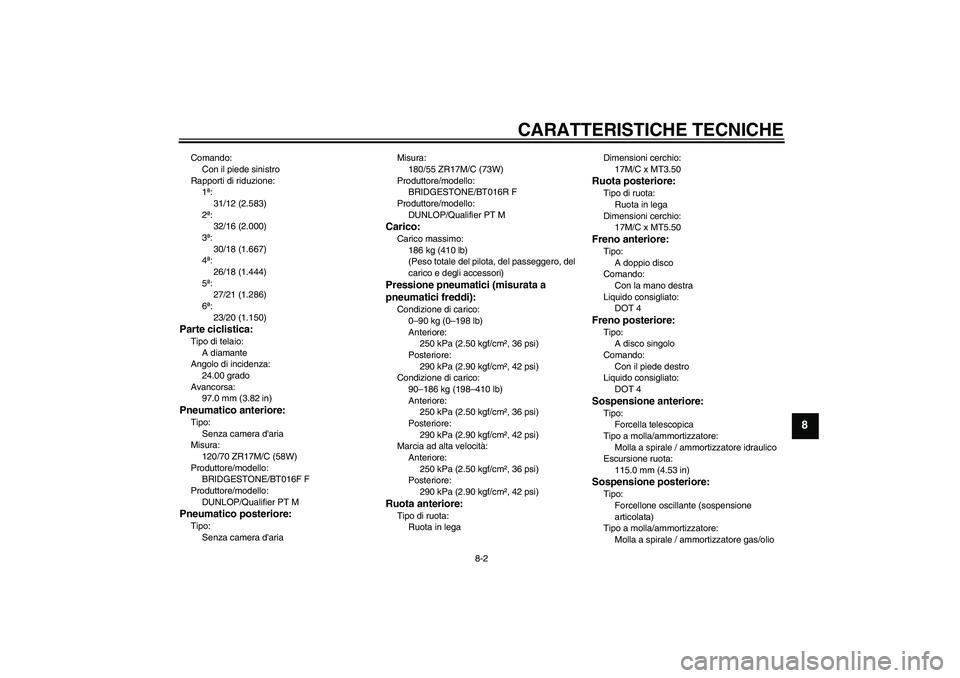

CARATTERISTICHE TECNICHE
8-2
8
Comando:
Con il piede sinistro
Rapporti di riduzione:
1ª:
31/12 (2.583)
2ª:
32/16 (2.000)
3ª:
30/18 (1.667)
4ª:
26/18 (1.444)
5ª:
27/21 (1.286)
6ª:
23/20 (1.150)Parte ciclistica:Tipo di telaio:
A diamante
Angolo di incidenza:
24.00 grado
Avancorsa:
97.0 mm (3.82 in)Pneumatico anteriore:Tipo:
Senza camera d'aria
Misura:
120/70 ZR17M/C (58W)
Produttore/modello:
BRIDGESTONE/BT016F F
Produttore/modello:
DUNLOP/Qualifier PT MPneumatico posteriore:Tipo:
Senza camera d'ariaMisura:
180/55 ZR17M/C (73W)
Produttore/modello:
BRIDGESTONE/BT016R F
Produttore/modello:
DUNLOP/Qualifier PT M
Carico:Carico massimo:
186 kg (410 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)Pressione pneumatici (misurata a
pneumatici freddi):Condizione di carico:
0–90 kg (0–198 lb)
Anteriore:
250 kPa (2.50 kgf/cm², 36 psi)
Posteriore:
290 kPa (2.90 kgf/cm², 42 psi)
Condizione di carico:
90–186 kg (198–410 lb)
Anteriore:
250 kPa (2.50 kgf/cm², 36 psi)
Posteriore:
290 kPa (2.90 kgf/cm², 42 psi)
Marcia ad alta velocità:
Anteriore:
250 kPa (2.50 kgf/cm², 36 psi)
Posteriore:
290 kPa (2.90 kgf/cm², 42 psi)Ruota anteriore:Tipo di ruota:
Ruota in legaDimensioni cerchio:
17M/C x MT3.50
Ruota posteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
17M/C x MT5.50Freno anteriore:Tipo:
A doppio disco
Comando:
Con la mano destra
Liquido consigliato:
DOT 4Freno posteriore:Tipo:
A disco singolo
Comando:
Con il piede destro
Liquido consigliato:
DOT 4Sospensione anteriore:Tipo:
Forcella telescopica
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Escursione ruota:
115.0 mm (4.53 in)Sospensione posteriore:Tipo:
Forcellone oscillante (sospensione
articolata)
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore gas/olio
U13SH3H0.book Page 2 Tuesday, June 8, 2010 4:42 PM

CARATTERISTICHE TECNICHE
8-3
8
Escursione ruota:
120.0 mm (4.72 in)Impianto elettrico:Sistema d’accensione:
TCI
Sistema di carica:
Volano magnete in C.A.Batteria:Modello:
YTZ10S
Tensione, capacità:
12 V, 8.6 AhFaro:Tipo a lampadina:
Lampada alogenaTensione, potenza lampadina × quantità:Faro:
12 V, 55 W × 2
Lampada biluce fanalino/stop:
LED
Indicatore di direzione anteriore:
12 V, 10.0 W × 2
Indicatore di direzione posteriore:
12 V, 10.0 W × 2
Luce ausiliaria:
LED
Luce targa:
12 V, 5.0 W × 1
Luce pannello strumenti:
LED
Spia del folle:
LED
Spia abbagliante:
LEDSpia del livello dell’olio:
LED
Spia degli indicatori di direzione:
LED
Spia del livello del carburante:
LED
Spia temperatura liquido refrigerante:
LED
Spia problemi al motore:
LED
Spia del sistema immobilizzatore:
LED
Spia di segnalazione cambio marce:
LED
Fusibili:Fusibile principale:
50.0 A
Fusibile del faro:
15.0 A
Fusibile del fanalino di coda:
7.5 A
Fusibile dell’impianto di segnalazione:
10.0 A
Fusibile dell’accensione:
15.0 A
Fusibile della ventola del radiatore:
15.0 A × 2
Fusibile dell’impianto di iniezione carburante:
15.0 A
Fusibile di backup:
7.5 A
Fusibile della valvola a farfalla elettrica:
7.5 A
U13SH3H0.book Page 3 Tuesday, June 8, 2010 4:42 PM

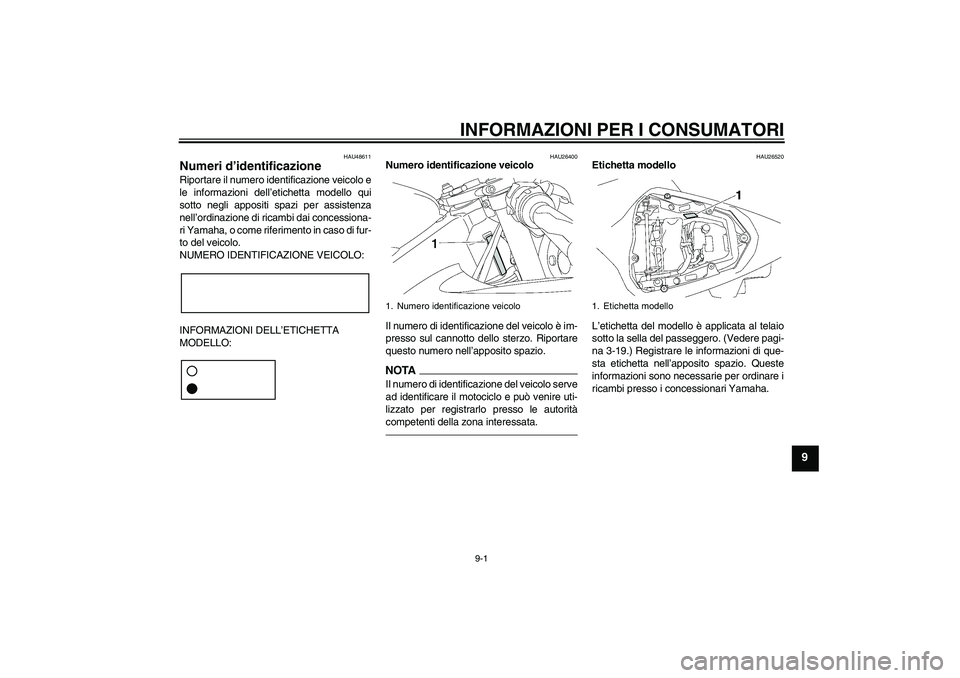

INFORMAZIONI PER I CONSUMATORI
9-1
9
HAU48611
Numeri d’identificazione Riportare il numero identificazione veicolo e
le informazioni dell’etichetta modello qui
sotto negli appositi spazi per assistenza
nell’ordinazione di ricambi dai concessiona-
ri Yamaha, o come riferimento in caso di fur-
to del veicolo.
NUMERO IDENTIFICAZIONE VEICOLO:
INFORMAZIONI DELL’ETICHETTA
MODELLO:
HAU26400
Numero identificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTAIl numero di identificazione del veicolo serve
ad identificare il motociclo e può venire uti-
lizzato per registrarlo presso le autorità
competenti della zona interessata.
HAU26520
Etichetta modello
L’etichetta del modello è applicata al telaio
sotto la sella del passeggero. (Vedere pagi-
na 3-19.) Registrare le informazioni di que-
sta etichetta nell’apposito spazio. Queste
informazioni sono necessarie per ordinare i
ricambi presso i concessionari Yamaha.
1. Numero identificazione veicolo
1. Etichetta modello
U13SH3H0.book Page 1 Tuesday, June 8, 2010 4:42 PM

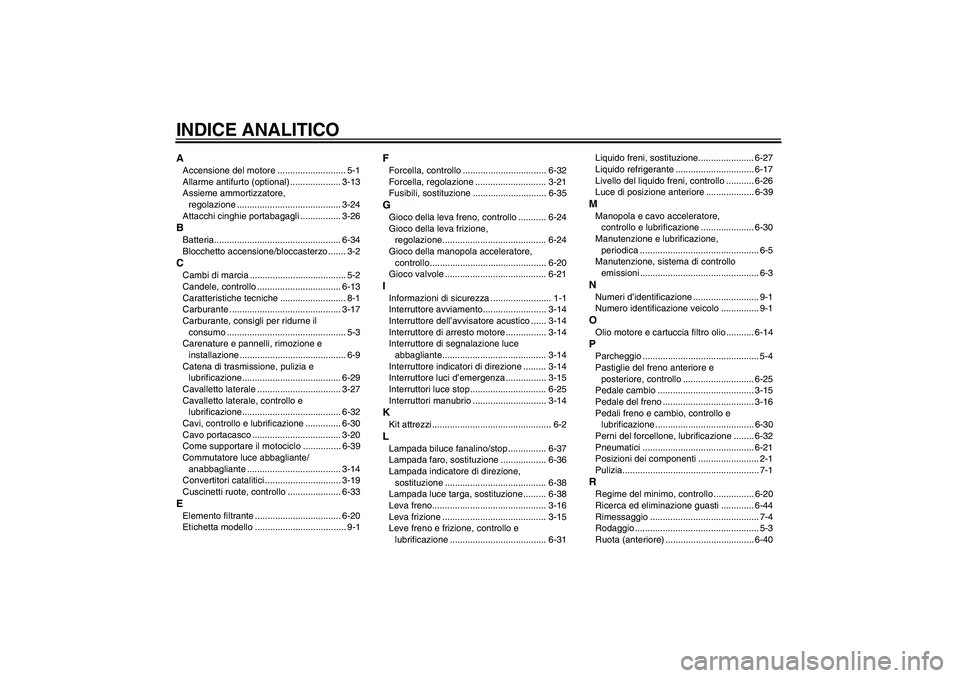

INDICE ANALITICOAAccensione del motore ........................... 5-1
Allarme antifurto (optional) .................... 3-13
Assieme ammortizzatore,
regolazione ......................................... 3-24
Attacchi cinghie portabagagli ................ 3-26BBatteria.................................................. 6-34
Blocchetto accensione/bloccasterzo ....... 3-2CCambi di marcia ...................................... 5-2
Candele, controllo ................................. 6-13
Caratteristiche tecniche .......................... 8-1
Carburante ............................................ 3-17
Carburante, consigli per ridurne il
consumo ............................................... 5-3
Carenature e pannelli, rimozione e
installazione .......................................... 6-9
Catena di trasmissione, pulizia e
lubrificazione....................................... 6-29
Cavalletto laterale ................................. 3-27
Cavalletto laterale, controllo e
lubrificazione....................................... 6-32
Cavi, controllo e lubrificazione .............. 6-30
Cavo portacasco ................................... 3-20
Come supportare il motociclo ............... 6-39
Commutatore luce abbagliante/
anabbagliante ..................................... 3-14
Convertitori catalitici .............................. 3-19
Cuscinetti ruote, controllo ..................... 6-33EElemento filtrante .................................. 6-20
Etichetta modello .................................... 9-1
FForcella, controllo ................................. 6-32
Forcella, regolazione ............................ 3-21
Fusibili, sostituzione ............................. 6-35GGioco della leva freno, controllo ........... 6-24
Gioco della leva frizione,
regolazione......................................... 6-24
Gioco della manopola acceleratore,
controllo.............................................. 6-20
Gioco valvole ........................................ 6-21IInformazioni di sicurezza ........................ 1-1
Interruttore avviamento......................... 3-14
Interruttore dell’avvisatore acustico ...... 3-14
Interruttore di arresto motore ................ 3-14
Interruttore di segnalazione luce
abbagliante......................................... 3-14
Interruttore indicatori di direzione ......... 3-14
Interruttore luci d’emergenza ................ 3-15
Interruttori luce stop .............................. 6-25
Interruttori manubrio ............................. 3-14KKit attrezzi ............................................... 6-2LLampada biluce fanalino/stop ............... 6-37
Lampada faro, sostituzione .................. 6-36
Lampada indicatore di direzione,
sostituzione ........................................ 6-38
Lampada luce targa, sostituzione ......... 6-38
Leva freno............................................. 3-16
Leva frizione ......................................... 3-15
Leve freno e frizione, controllo e
lubrificazione ...................................... 6-31Liquido freni, sostituzione...................... 6-27
Liquido refrigerante ............................... 6-17
Livello del liquido freni, controllo ........... 6-26
Luce di posizione anteriore ................... 6-39
MManopola e cavo acceleratore,
controllo e lubrificazione ..................... 6-30
Manutenzione e lubrificazione,
periodica ............................................... 6-5
Manutenzione, sistema di controllo
emissioni ............................................... 6-3NNumeri d’identificazione .......................... 9-1
Numero identificazione veicolo ............... 9-1OOlio motore e cartuccia filtro olio ........... 6-14PParcheggio .............................................. 5-4
Pastiglie del freno anteriore e
posteriore, controllo ............................ 6-25
Pedale cambio ...................................... 3-15
Pedale del freno .................................... 3-16
Pedali freno e cambio, controllo e
lubrificazione ....................................... 6-30
Perni del forcellone, lubrificazione ........ 6-32
Pneumatici ............................................ 6-21
Posizioni dei componenti ........................ 2-1
Pulizia...................................................... 7-1RRegime del minimo, controllo ................ 6-20
Ricerca ed eliminazione guasti ............. 6-44
Rimessaggio ........................................... 7-4
Rodaggio ................................................. 5-3
Ruota (anteriore) ................................... 6-40
U13SH3H0.book Page 1 Tuesday, June 8, 2010 4:42 PM

INDICE ANALITICO
Ruota (posteriore)................................. 6-42
Ruote .................................................... 6-23SSelle...................................................... 3-19
Sistema d’interruzione circuito
accensione ......................................... 3-28
Sistema EXUP ...................................... 3-27
Sistema immobilizzatore ......................... 3-1
Specchietti retrovisori ........................... 3-21
Spia cambio marce ................................. 3-7
Spia guasto motore ................................ 3-7
Spia immobilizer ..................................... 3-7
Spia livello carburante ............................ 3-4
Spia livello olio ........................................ 3-4
Spia luce abbagliante ............................. 3-4
Spia marcia in folle ................................. 3-4
Spia temperatura liquido refrigerante ..... 3-4
Spie d’avvertimento e di segnalazione ... 3-3
Spie indicatori di direzione...................... 3-3
Sterzo, controllo.................................... 6-33
Strumento multifunzione ......................... 3-7TTabelle di ricerca ed eliminazione
guasti .................................................. 6-45
Tappo serbatoio carburante ................. 3-16
Tensione della catena di
trasmissione ....................................... 6-27
Tubetto sfiato serbatoio carburante/
tubo di troppopieno serbatoio
carburante .......................................... 3-18VVerniciatura opaca, prestare
attenzione ............................................. 7-1
U13SH3H0.book Page 2 Tuesday, June 8, 2010 4:42 PM

A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM

A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM

STAMPATO SU CARTA RICICLATA
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2010.06-0.7×1 CR
(H)
DIC183
