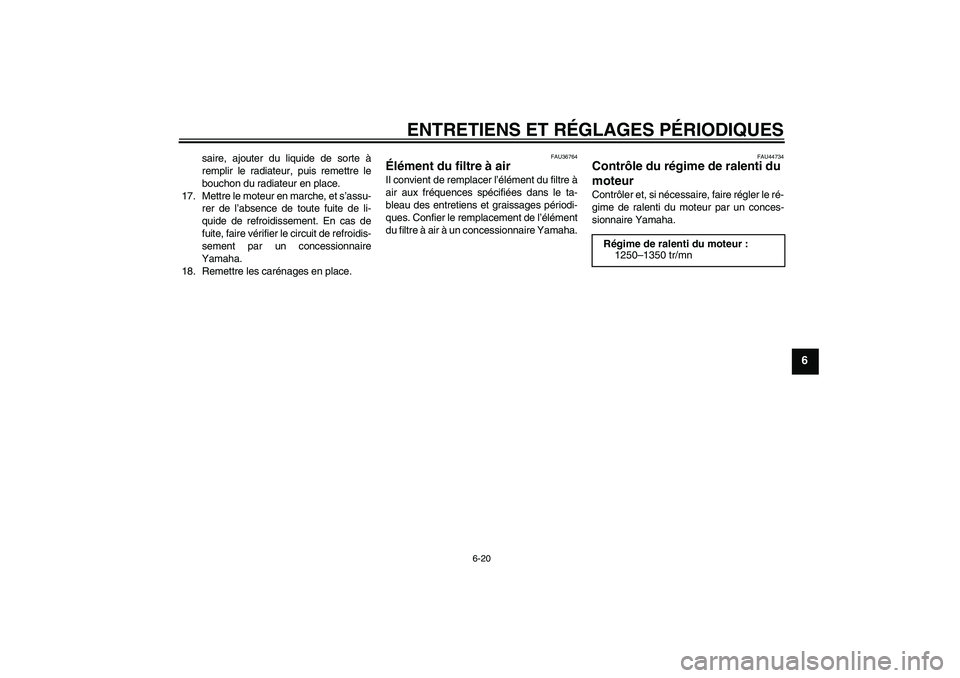

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-20
6
saire, ajouter du liquide de sorte à
remplir le radiateur, puis remettre le
bouchon du radiateur en place.
17. Mettre le moteur en marche, et s’assu-
rer de l’absence de toute fuite de li-
quide de refroidissement. En cas de
fuite, faire vérifier le circuit de refroidis-
sement par un concessionnaire
Yamaha.
18. Remettre les carénages en place.
FAU36764
Élément du filtre à air Il convient de remplacer l’élément du filtre à
air aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages périodi-
ques. Confier le remplacement de l’élément
du filtre à air à un concessionnaire Yamaha.
FAU44734
Contrôle du régime de ralenti du
moteur Contrôler et, si nécessaire, faire régler le ré-
gime de ralenti du moteur par un conces-
sionnaire Yamaha.
Régime de ralenti du moteur :
1250–1350 tr/mn
U13SF3F0.book Page 20 Tuesday, June 8, 2010 4:28 PM

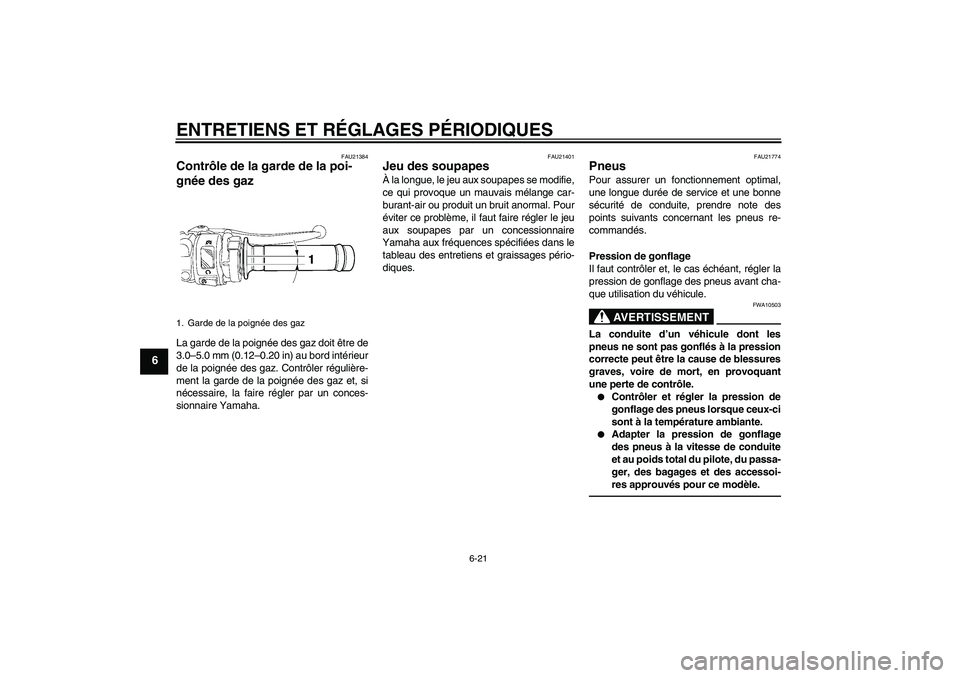

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-21
6
FAU21384
Contrôle de la garde de la poi-
gnée des gaz La garde de la poignée des gaz doit être de
3.0–5.0 mm (0.12–0.20 in) au bord intérieur
de la poignée des gaz. Contrôler régulière-
ment la garde de la poignée des gaz et, si
nécessaire, la faire régler par un conces-
sionnaire Yamaha.
FAU21401
Jeu des soupapes À la longue, le jeu aux soupapes se modifie,
ce qui provoque un mauvais mélange car-
burant-air ou produit un bruit anormal. Pour
éviter ce problème, il faut faire régler le jeu
aux soupapes par un concessionnaire
Yamaha aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.
FAU21774
Pneus Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les pneus re-
commandés.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant cha-
que utilisation du véhicule.
AVERTISSEMENT
FWA10503
La conduite d’un véhicule dont les
pneus ne sont pas gonflés à la pression
correcte peut être la cause de blessures
graves, voire de mort, en provoquant
une perte de contrôle.

Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.


Adapter la pression de gonflage
des pneus à la vitesse de conduite
et au poids total du pilote, du passa-
ger, des bagages et des accessoi-
res approuvés pour ce modèle.
1. Garde de la poignée des gazU13SF3F0.book Page 21 Tuesday, June 8, 2010 4:28 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-22
6
AVERTISSEMENT
FWA10511
Ne jamais surcharger le véhicule. La
conduite d’un véhicule surchargé peut
être la cause d’un accident.
Contrôle des pneus
Contrôler les pneus avant chaque départ. Si
la bande de roulement centrale a atteint la
limite spécifiée, si un clou ou des éclats de
verre sont incrustés dans le pneu ou si son
flanc est craquelé, faire remplacer immédia-
tement le pneu par un concessionnaire
Yamaha.
N.B.La limite de profondeur des sculptures peut
varier selon les législations nationales. Il
faut toujours se conformer à la législation du
pays dans lequel on utilise le véhicule.
AVERTISSEMENT
FWA10471


Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La conduite avec des pneus
usés compromet la stabilité du vé-
hicule et est en outre illégale.


Le remplacement des pièces se rap-
portant aux freins et aux roues doit
être confié à un concessionnaire
Yamaha, car celui-ci possède les
connaissances et l’expérience né-
cessaires à ces travaux.


Après avoir remplacé un pneu, évi-
ter de faire de la vitesse jusqu’à ce
que le pneu soit “rodé” et ait acquis
toutes ses caractéristiques.
Pression de gonflage (contrôlée les
pneus froids) :
0–90 kg (0–198 lb):
Avant :
250 kPa (2.50 kgf/cm², 36 psi)
Arrière :
290 kPa (2.90 kgf/cm², 42 psi)
90–186 kg (198–410 lb):
Avant :
250 kPa (2.50 kgf/cm², 36 psi)
Arrière :
290 kPa (2.90 kgf/cm², 42 psi)
Conduite à grande vitesse:
Avant :
250 kPa (2.50 kgf/cm², 36 psi)
Arrière :
290 kPa (2.90 kgf/cm², 42 psi)
Charge* maximale :
186 kg (410 lb)
* Poids total du pilote, du passager,
du chargement et des accessoires
1. Flanc de pneu
2. Profondeur de sculpture de pneu
Profondeur de sculpture de pneu
minimale (avant et arrière) :
1.6 mm (0.06 in)
U13SF3F0.book Page 22 Tuesday, June 8, 2010 4:28 PM

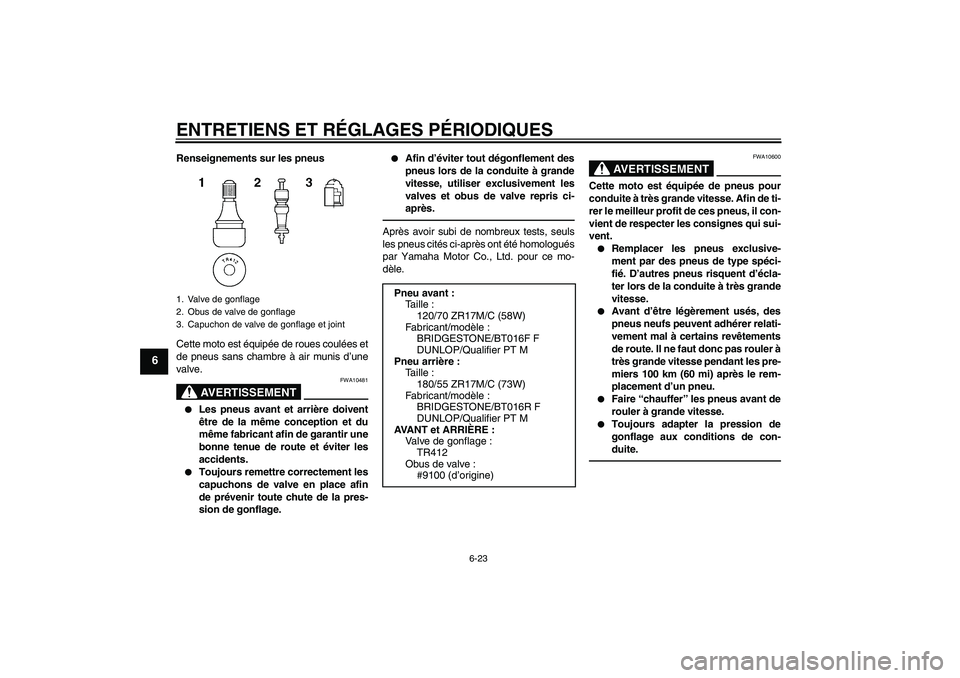

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-23
6
Renseignements sur les pneus
Cette moto est équipée de roues coulées et
de pneus sans chambre à air munis d’une
valve.
AVERTISSEMENT
FWA10481


Les pneus avant et arrière doivent
être de la même conception et du
même fabricant afin de garantir une
bonne tenue de route et éviter les
accidents.


Toujours remettre correctement les
capuchons de valve en place afin
de prévenir toute chute de la pres-
sion de gonflage.


Afin d’éviter tout dégonflement des
pneus lors de la conduite à grande
vitesse, utiliser exclusivement les
valves et obus de valve repris ci-
après.
Après avoir subi de nombreux tests, seuls
les pneus cités ci-après ont été homologués
par Yamaha Motor Co., Ltd. pour ce mo-
dèle.
AVERTISSEMENT
FWA10600
Cette moto est équipée de pneus pour
conduite à très grande vitesse. Afin de ti-
rer le meilleur profit de ces pneus, il con-
vient de respecter les consignes qui sui-
vent.

Remplacer les pneus exclusive-
ment par des pneus de type spéci-
fié. D’autres pneus risquent d’écla-
ter lors de la conduite à très grande
vitesse.


Avant d’être légèrement usés, des
pneus neufs peuvent adhérer relati-
vement mal à certains revêtements
de route. Il ne faut donc pas rouler à
très grande vitesse pendant les pre-
miers 100 km (60 mi) après le rem-
placement d’un pneu.


Faire “chauffer” les pneus avant de
rouler à grande vitesse.


Toujours adapter la pression de
gonflage aux conditions de con-
duite.
1. Valve de gonflage
2. Obus de valve de gonflage
3. Capuchon de valve de gonflage et joint
Pneu avant :
Taille :
120/70 ZR17M/C (58W)
Fabricant/modèle :
BRIDGESTONE/BT016F F
DUNLOP/Qualifier PT M
Pneu arrière :
Taille :
180/55 ZR17M/C (73W)
Fabricant/modèle :
BRIDGESTONE/BT016R F
DUNLOP/Qualifier PT M
AVANT et ARRIÈRE :
Valve de gonflage :
TR412
Obus de valve :
#9100 (d’origine)
U13SF3F0.book Page 23 Tuesday, June 8, 2010 4:28 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-24
6
FAU21961
Roues coulées Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues re-
commandées.

Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut et ne sont pas voilées. Si une
roue est endommagée de quelque fa-
çon, la faire remplacer par un conces-
sionnaire Yamaha. Ne jamais tenter
une quelconque réparation sur une
roue. Toute roue déformée ou craque-
lée doit être remplacée.


Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.
FAU33891
Réglage de la garde du levier
d’embrayage La garde du levier d’embrayage doit être de
10.0–15.0 mm (0.39–0.59 in), comme illus-
tré. Contrôler régulièrement la garde du le-
vier d’embrayage et, si nécessaire, la régler
comme suit.
Pour augmenter la garde du levier d’em-
brayage, tourner la vis de réglage de la
garde au levier d’embrayage dans le sens
(a). Pour la réduire, tourner la vis de réglage
dans le sens (b).
N.B.Si on ne parvient pas à obtenir la garde du
levier d’embrayage spécifiée, procéder
comme suit :1. Desserrer le câble d’embrayage en
tournant la vis de réglage au levier
d’embrayage à fond dans le sens (a).
2. Desserrer le contre-écrou au carter
moteur.
3. Pour augmenter la garde du levier
d’embrayage, tourner l’écrou de ré-
glage de la garde dans le sens (a).
Pour la réduire, tourner l’écrou de ré-
glage dans le sens (b).
4. Serrer le contre-écrou.
1. Vis de réglage de la garde du levier d’em-
brayage
2. Garde du levier d’embrayage
1. Contre-écrou
2.Écrou de réglage de la garde du levier d’em-
brayage (carter moteur)
U13SF3F0.book Page 24 Tuesday, June 8, 2010 4:28 PM

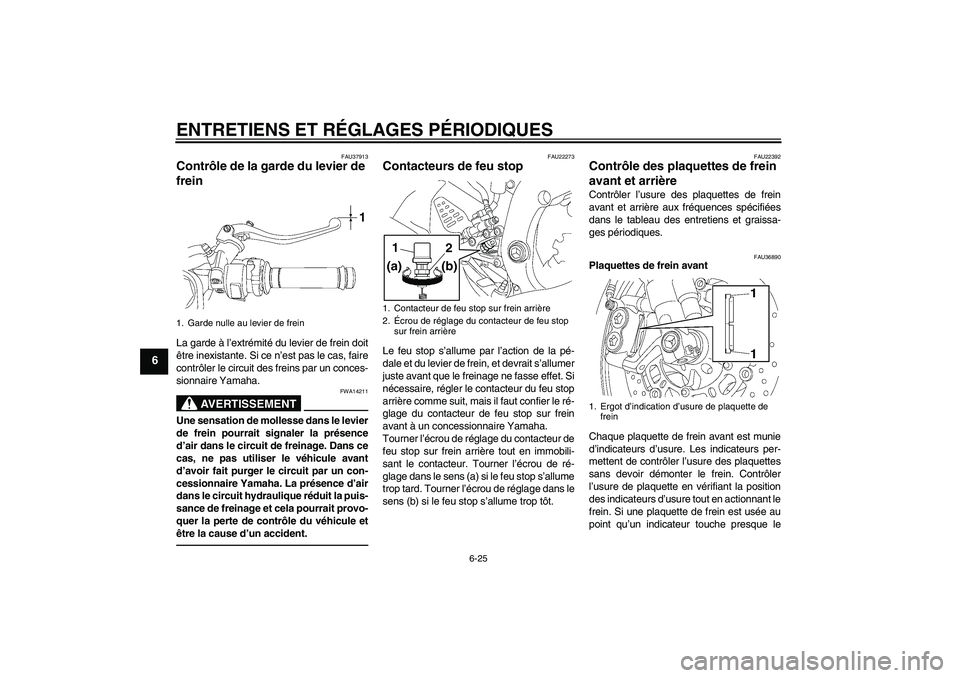

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-25
6
FAU37913
Contrôle de la garde du levier de
frein La garde à l’extrémité du levier de frein doit
être inexistante. Si ce n’est pas le cas, faire
contrôler le circuit des freins par un conces-
sionnaire Yamaha.
AVERTISSEMENT
FWA14211
Une sensation de mollesse dans le levier
de frein pourrait signaler la présence
d’air dans le circuit de freinage. Dans ce
cas, ne pas utiliser le véhicule avant
d’avoir fait purger le circuit par un con-
cessionnaire Yamaha. La présence d’air
dans le circuit hydraulique réduit la puis-
sance de freinage et cela pourrait provo-
quer la perte de contrôle du véhicule et
être la cause d’un accident.
FAU22273
Contacteurs de feu stop Le feu stop s’allume par l’action de la pé-
dale et du levier de frein, et devrait s’allumer
juste avant que le freinage ne fasse effet. Si
nécessaire, régler le contacteur du feu stop
arrière comme suit, mais il faut confier le ré-
glage du contacteur de feu stop sur frein
avant à un concessionnaire Yamaha.
Tourner l’écrou de réglage du contacteur de
feu stop sur frein arrière tout en immobili-
sant le contacteur. Tourner l’écrou de ré-
glage dans le sens (a) si le feu stop s’allume
trop tard. Tourner l’écrou de réglage dans le
sens (b) si le feu stop s’allume trop tôt.
FAU22392
Contrôle des plaquettes de frein
avant et arrière Contrôler l’usure des plaquettes de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
FAU36890
Plaquettes de frein avant
Chaque plaquette de frein avant est munie
d’indicateurs d’usure. Les indicateurs per-
mettent de contrôler l’usure des plaquettes
sans devoir démonter le frein. Contrôler
l’usure de plaquette en vérifiant la position
des indicateurs d’usure tout en actionnant le
frein. Si une plaquette de frein est usée au
point qu’un indicateur touche presque le
1. Garde nulle au levier de frein
1
1. Contacteur de feu stop sur frein arrière
2.Écrou de réglage du contacteur de feu stop
sur frein arrière
2
(b) (a)
1
1. Ergot d’indication d’usure de plaquette de
frein
U13SF3F0.book Page 25 Tuesday, June 8, 2010 4:28 PM

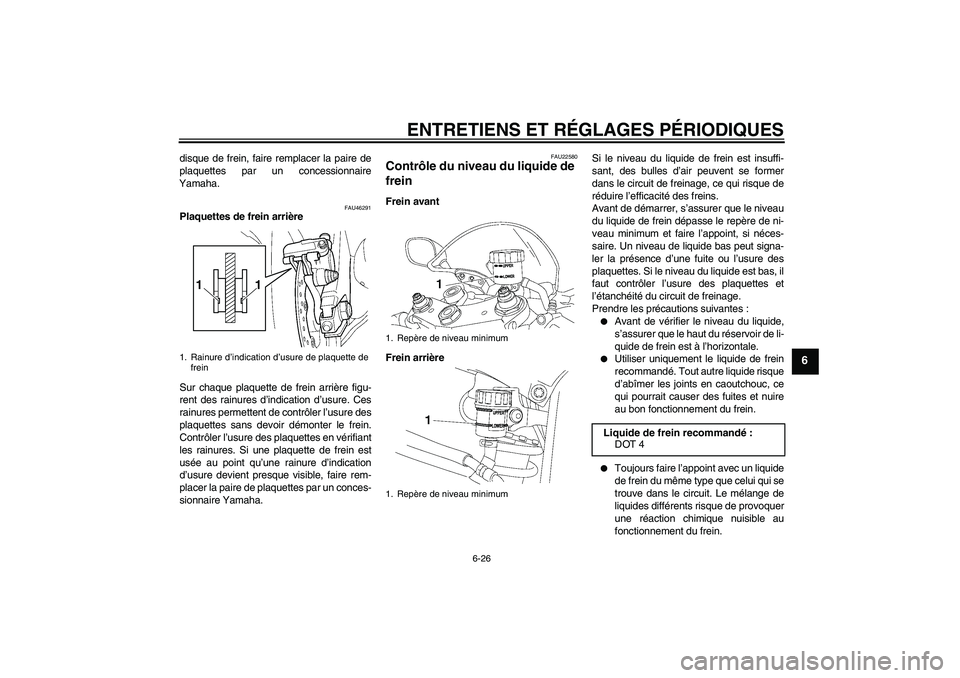

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-26
6
disque de frein, faire remplacer la paire de
plaquettes par un concessionnaire
Yamaha.
FAU46291
Plaquettes de frein arrière
Sur chaque plaquette de frein arrière figu-
rent des rainures d’indication d’usure. Ces
rainures permettent de contrôler l’usure des
plaquettes sans devoir démonter le frein.
Contrôler l’usure des plaquettes en vérifiant
les rainures. Si une plaquette de frein est
usée au point qu’une rainure d’indication
d’usure devient presque visible, faire rem-
placer la paire de plaquettes par un conces-
sionnaire Yamaha.
FAU22580
Contrôle du niveau du liquide de
frein Frein avant
Frein arrièreSi le niveau du liquide de frein est insuffi-
sant, des bulles d’air peuvent se former
dans le circuit de freinage, ce qui risque de
réduire l’efficacité des freins.
Avant de démarrer, s’assurer que le niveau
du liquide de frein dépasse le repère de ni-
veau minimum et faire l’appoint, si néces-
saire. Un niveau de liquide bas peut signa-
ler la présence d’une fuite ou l’usure des
plaquettes. Si le niveau du liquide est bas, il
faut contrôler l’usure des plaquettes et
l’étanchéité du circuit de freinage.
Prendre les précautions suivantes :


Avant de vérifier le niveau du liquide,
s’assurer que le haut du réservoir de li-
quide de frein est à l’horizontale.


Utiliser uniquement le liquide de frein
recommandé. Tout autre liquide risque
d’abîmer les joints en caoutchouc, ce
qui pourrait causer des fuites et nuire
au bon fonctionnement du frein.


Toujours faire l’appoint avec un liquide
de frein du même type que celui qui se
trouve dans le circuit. Le mélange de
liquides différents risque de provoquer
une réaction chimique nuisible au
fonctionnement du frein.
1. Rainure d’indication d’usure de plaquette de
frein
1
1
1. Repère de niveau minimum
1. Repère de niveau minimum
Liquide de frein recommandé:
DOT 4
U13SF3F0.book Page 26 Tuesday, June 8, 2010 4:28 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-27
6

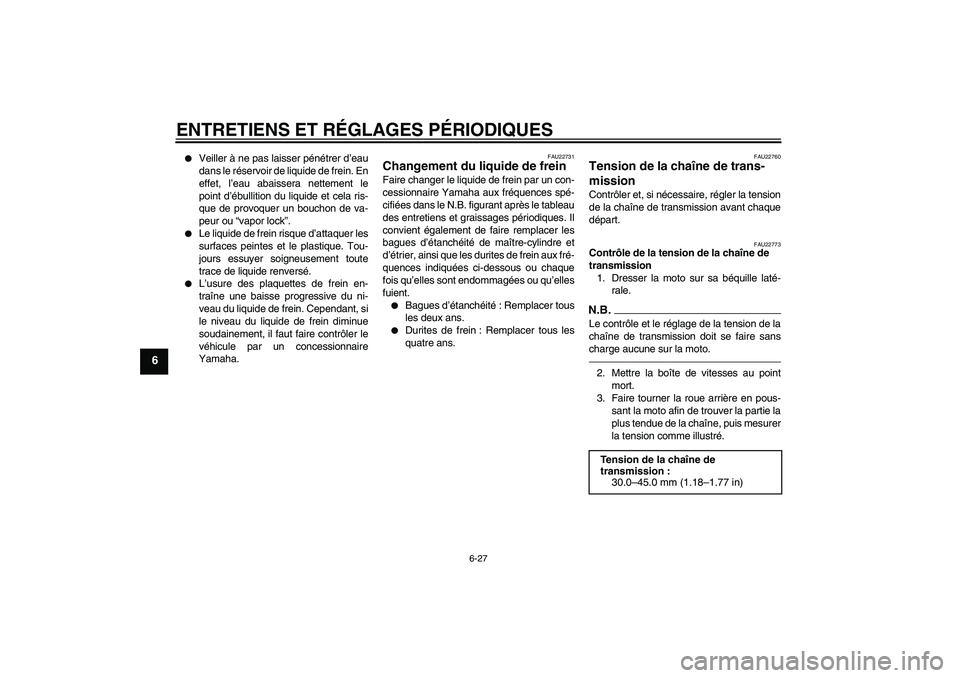

Veiller à ne pas laisser pénétrer d’eau
dans le réservoir de liquide de frein. En
effet, l’eau abaissera nettement le
point d’ébullition du liquide et cela ris-
que de provoquer un bouchon de va-
peur ou “vapor lock”.


Le liquide de frein risque d’attaquer les
surfaces peintes et le plastique. Tou-
jours essuyer soigneusement toute
trace de liquide renversé.


L’usure des plaquettes de frein en-
traîne une baisse progressive du ni-
veau du liquide de frein. Cependant, si
le niveau du liquide de frein diminue
soudainement, il faut faire contrôler le
véhicule par un concessionnaire
Yamaha.
FAU22731
Changement du liquide de frein Faire changer le liquide de frein par un con-
cessionnaire Yamaha aux fréquences spé-
cifiées dans le N.B. figurant après le tableau
des entretiens et graissages périodiques. Il
convient également de faire remplacer les
bagues d’étanchéité de maître-cylindre et
d’étrier, ainsi que les durites de frein aux fré-
quences indiquées ci-dessous ou chaque
fois qu’elles sont endommagées ou qu’elles
fuient.

Bagues d’étanchéité: Remplacer tous
les deux ans.


Durites de frein : Remplacer tous les
quatre ans.
FAU22760
Tension de la chaîne de trans-
mission Contrôler et, si nécessaire, régler la tension
de la chaîne de transmission avant chaque
départ.
FAU22773
Contrôle de la tension de la chaîne de
transmission
1. Dresser la moto sur sa béquille laté-
rale.N.B.Le contrôle et le réglage de la tension de la
chaîne de transmission doit se faire sans
charge aucune sur la moto.2. Mettre la boîte de vitesses au point
mort.
3. Faire tourner la roue arrière en pous-
sant la moto afin de trouver la partie la
plus tendue de la chaîne, puis mesurer
la tension comme illustré.
Tension de la chaîne de
transmission :
30.0–45.0 mm (1.18–1.77 in)
U13SF3F0.book Page 27 Tuesday, June 8, 2010 4:28 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-28
6

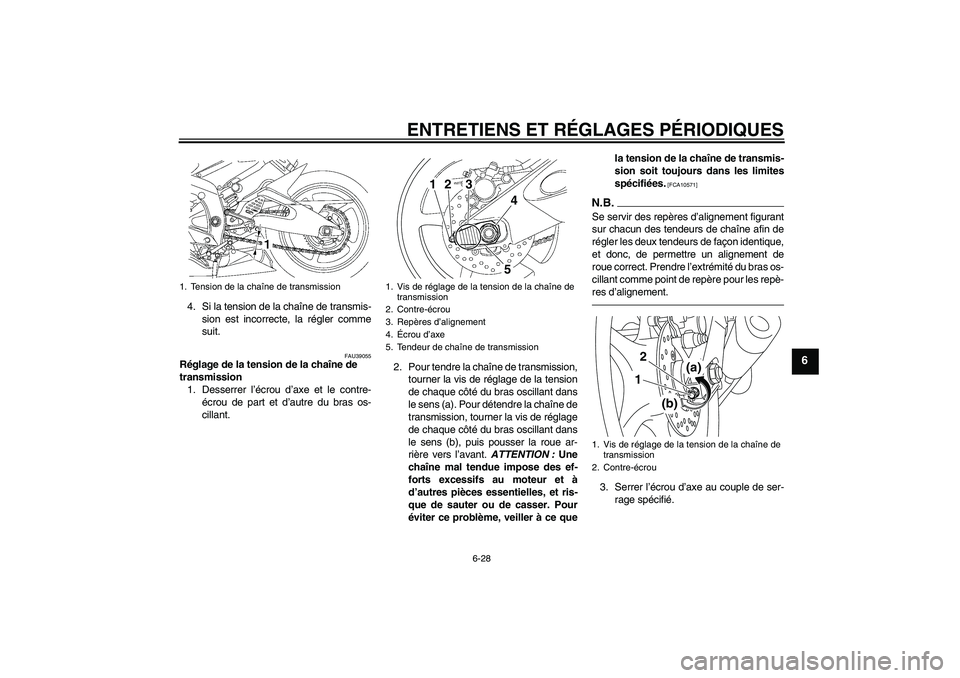

4. Si la tension de la chaîne de transmis-
sion est incorrecte, la régler comme
suit.
FAU39055
Réglage de la tension de la chaîne de
transmission
1. Desserrer l’écrou d’axe et le contre-
écrou de part et d’autre du bras os-
cillant.2. Pour tendre la chaîne de transmission,
tourner la vis de réglage de la tension
de chaque côté du bras oscillant dans
le s e n s ( a ) . P o ur détendre la chaîne de
transmission, tourner la vis de réglage
de chaque côté du bras oscillant dans
le sens (b), puis pousser la roue ar-
rière vers l’avant. ATTENTION : Une
chaîne mal tendue impose des ef-
forts excessifs au moteur et à
d’autres pièces essentielles, et ris-
que de sauter ou de casser. Pour
éviter ce problème, veiller à ce quela tension de la chaîne de transmis-
sion soit toujours dans les limites
spécifiées.
[FCA10571]
N.B.Se servir des repères d’alignement figurant
sur chacun des tendeurs de chaîne afin de
régler les deux tendeurs de façon identique,
et donc, de permettre un alignement de
roue correct. Prendre l’extrémité du bras os-
cillant comme point de repère pour les repè-
res d’alignement.3. Serrer l’écrou d’axe au couple de ser-
rage spécifié.
1. Tension de la chaîne de transmission
1. Vis de réglage de la tension de la chaîne de
transmission
2. Contre-écrou
3. Repères d’alignement
4.Écrou d’axe
5. Tendeur de chaîne de transmission
45
1
2
3
1. Vis de réglage de la tension de la chaîne de
transmission
2. Contre-écrou
(a)
(b)
12
U13SF3F0.book Page 28 Tuesday, June 8, 2010 4:28 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-29
6

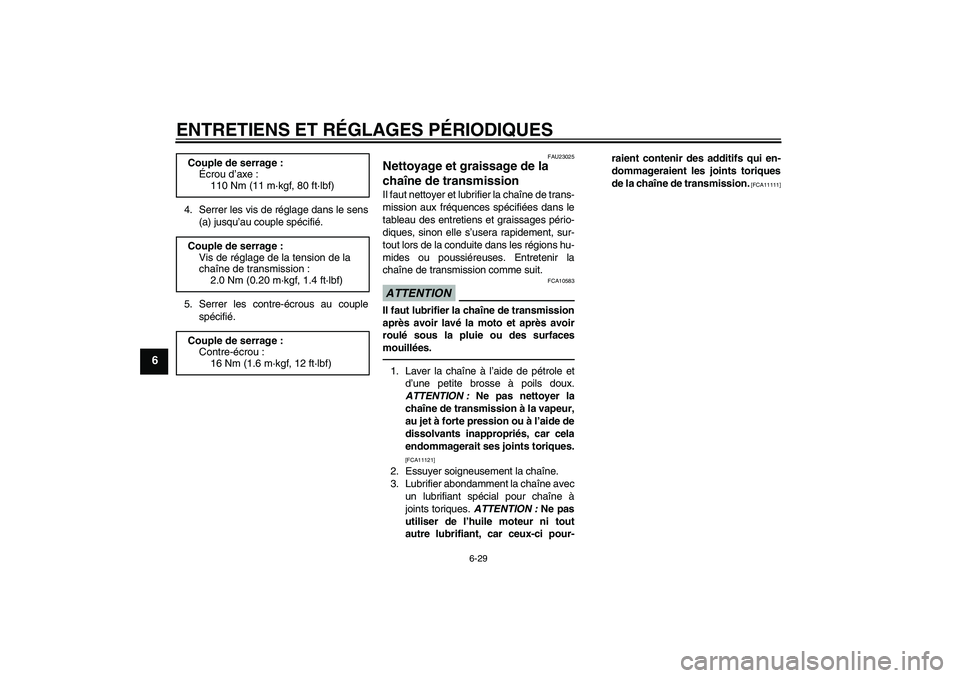

4. Serrer les vis de réglage dans le sens
(a) jusqu’au couple spécifié.
5. Serrer les contre-écrous au couple
spécifié.
FAU23025
Nettoyage et graissage de la
chaîne de transmission Il faut nettoyer et lubrifier la chaîne de trans-
mission aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques, sinon elle s’usera rapidement, sur-
tout lors de la conduite dans les régions hu-
mides ou poussiéreuses. Entretenir la
chaîne de transmission comme suit.ATTENTION
FCA10583
Il faut lubrifier la chaîne de transmission
après avoir lavé la moto et après avoir
roulé sous la pluie ou des surfaces
mouillées.1. Laver la chaîne à l’aide de pétrole et
d’une petite brosse à poils doux.
ATTENTION : Ne pas nettoyer la
chaîne de transmission à la vapeur,
au jet à forte pression ou à l’aide de
dissolvants inappropriés, car cela
endommagerait ses joints toriques.
[FCA11121]
2. Essuyer soigneusement la chaîne.
3. Lubrifier abondamment la chaîne avec
un lubrifiant spécial pour chaîne à
joints toriques. ATTENTION : Ne pas
utiliser de l’huile moteur ni tout
autre lubrifiant, car ceux-ci pour-raient contenir des additifs qui en-
dommageraient les joints toriques
de la chaîne de transmission.
[FCA11111]
Couple de serrage :
Écrou d’axe :
110 Nm (11 m·kgf, 80 ft·lbf)
Couple de serrage :
Vis de réglage de la tension de la
chaîne de transmission :
2.0 Nm (0.20 m·kgf, 1.4 ft·lbf)
Couple de serrage :
Contre-écrou :
16 Nm (1.6 m·kgf, 12 ft·lbf)
U13SF3F0.book Page 29 Tuesday, June 8, 2010 4:28 PM
