Informações relativas à segurança
1-4
1
Este veículo não foi concebi do para
puxar um reboque nem para ser
conjuga do com um si decar.
Acessórios Yamaha genuínos
A escolha de acessórios para o seu veículo
é uma decisão importante. Os acessórios
Yamaha genuínos, disponíveis apenas em concessionários Yamaha, foram concebi-
dos, testados e aprovados pela Yamaha
para utilização no seu veículo.
Muitas empresas sem ligação à Yamaha
fabricam peças e acessórios ou oferecem
outros tipos de modificações para veículos
Yamaha. A Yamaha não está numa posi-
ção que permita testar os produtos que es-
tas empresas do mercado de reposição
fabricam. Por este motivo, a Yamaha não
pode aprovar nem recomendar a utilização
de acessórios não comercializados pela
Yamaha, nem modificações não recomen-
dadas especificamente pela Yamaha, mes-
mo que a venda e a instalação seja
efetuada por um concessionário Yamaha.
Peças, acessórios e mod ificações do
merca do de reposição
Embora possa encontrar produtos do mer-
cado de reposição idênticos a acessórios
Yamaha genuínos ao nível de design e qua- lidade, deve reconhecer que alguns aces- sórios ou modificações do mercado de
reposição não são adequados devido aos
potenciais perigos para a sua segurança e
a de terceiros. A instalação de produtos do
mercado de reposição ou a implementação
de modificações no veículo que alterem
qualquer uma das suas características de
design e de funcionamento podem expô-lo
a si e a terceiros a um maior risco de feri-
mentos graves ou morte. O proprietário do
veículo é responsável por ferimentos rela-
cionados com alterações do mesmo.
Quando montar acessórios, tenha em
mente as seguintes linhas de orientação,
bem como as apresentadas na secção
“Carga”.
 Nunca instale acessórios nem trans-
porte carga que possam prejudicar o
desempenho do seu motociclo. Ins-
pecione cuidadosamente o acessório
antes de o utilizar, para se certificar de
que este não vai, de modo algum, afe-
tar a visibilidade para a estrada ou a
visibilidade nas curvas, limitar o per-
curso da suspensão, o percurso da
direção ou o funcionamento dos con-
trolos, nem ocultar luzes ou refletores.
• Os acessórios instalados na área do guiador ou da forquilha dianteira
podem criar instabilidade devido à
distribuição de peso inapropriada ou alterações aerodinâmicas. Se
forem colocados acessórios na
área do guiador ou da forquilha
dianteira, estes devem reduzidos
ao número indispensável e devem
ser tão leves quanto possível.
• Os acessórios volumosos ou gran- des podem afetar seriamente a es-
tabilidade do motociclo devido aos
efeitos aerodinâmicos. O vento
pode fazer o motociclo levantar da
estrada, ou este pode ficar instável
em zonas com ventos cruzados.
Estes acessórios também podem
causar instabilidade ao ultrapassar
ou ao ser ultrapassado por veículos
de grandes dimensões.
• Alguns acessórios podem deslocar o condutor da sua posição normal
de condução. Esta posição inapro-
priada limita a liberdade de movi-
mentos do condutor e pode limitar
a capacidade de controlo, pelo que
tais acessórios não são recomen-
dados.
 Tenha cuidado ao acrescentar aces-
sórios elétricos. Se os acessórios elé-
tricos excederem a capacidade do
sistema elétrico do motociclo pode
U2CXP2P0.book Page 4 Monday, June 15, 2015 1:22 PM

Informações relativas à segurança
1-5
1
ocorrer uma falha elétrica, a qual pode
causar uma perda perigosa de potên-
cia das luzes ou do motor.
Pneus e jantes d o mercado de reposi-
ção
Os pneus e as jantes fornecidos com o seu
motociclo foram concebidos para corres-
ponder às capacidades de desempenho e
para garantir a melhor combinação possí-
vel de condução, travagem e conforto. Ou-
tros pneus, jantes, dimensões e
combinações podem não ser apropriados.
Consulte a página 6-21 para obter mais in-
formações sobre as especificações dos
pneus e a substituição dos mesmos.
Transporte do Motociclo
Certifique-se de que segue as instruções
que se seguem antes de transportar o mo-
tociclo noutro veículo.  Retire todos os itens soltos do moto-
ciclo.
 Certifique-se de que a torneira de
combustível (se fizer parte do equipa-
mento) está na posição “OFF” e de
que não existem fugas de combustí-
vel. 
Aponte a roda dianteira para a frente
no reboque ou na caixa do camião e
prenda-a num carril para impedir o
movimento.
 Engrene a transmissão (para os mo-
delos equipados com transmissão
manual).
 Prenda o motociclo com cabos de re-
tenção ou prendedores adequados
que estejam presos a partes sólidas
do motociclo, tal como o chassis ou o
triplo grampo da forquilha dianteira
superior (e não, por exemplo, a guia-
dores montados em borracha ou si-
nais de mudança de direção, ou
peças que possam partir). Escolha
cuidadosamente o local para os pren-
dedores, de modo que estes não fric-
cionem contra superfícies pintadas
durante o transporte.
 A suspensão deve ser ligeiramente
comprimida pelos cabos de retenção,
se possível, para que o motociclo não
ressalte excessivamente durante o
transporte.
U2CXP2P0.book Page 5 Monday, June 15, 2015 1:22 PM

Descrição
2-1
2
PAU10411

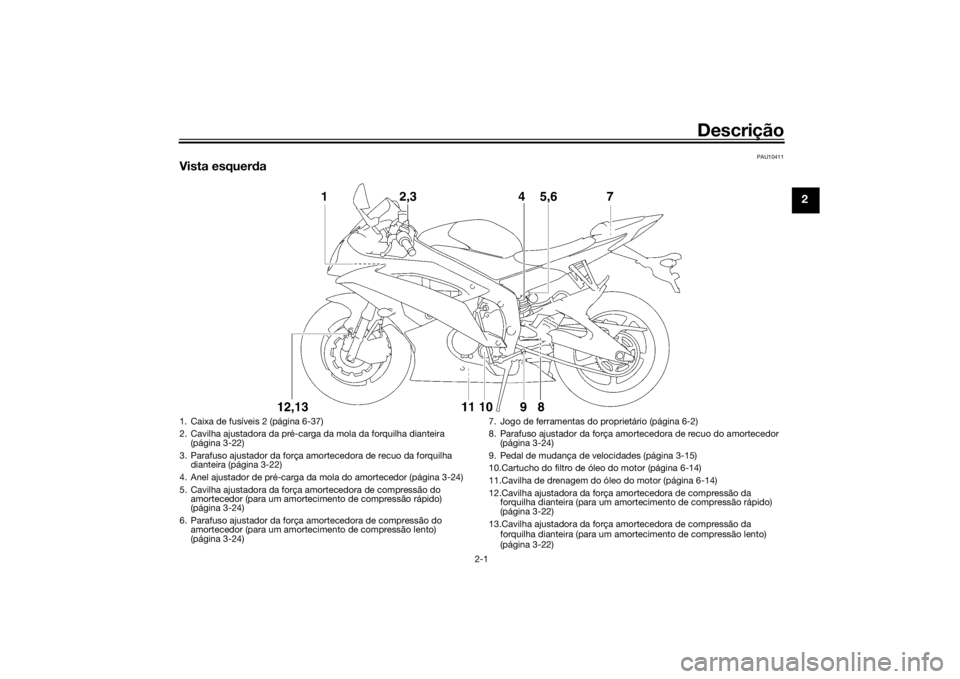

Vista esquerda1. Caixa de fusíveis 2 (página 6-37)
2. Cavilha ajustadora da pré-carga da mola da forquilha dianteira
(página 3-22)
3. Parafuso ajustador da força amortecedora de recuo da forquilha dianteira (página 3-22)
4. Anel ajustador de pré-carga da mola do amortecedor (página 3-24)
5. Cavilha ajustadora da força amortecedora de compressão do amortecedor (para um amortecimento de compressão rápido)
(página 3-24)
6. Parafuso ajustador da força amortecedora de compressão do amortecedor (para um amortecimento de compressão lento)
(página 3-24) 7. Jogo de ferramentas do proprietário (página 6-2)
8. Parafuso ajustador da força amortecedora de recuo do amortecedor
(página 3-24)
9. Pedal de mudança de velocidades (página 3-15)
10.Cartucho do filtro de óleo do motor (página 6-14)
11.Cavilha de drenagem do óleo do motor (página 6-14)
12.Cavilha ajustadora da força amortecedora de compressão da forquilha dianteira (para um amortecimento de compressão rápido)
(página 3-22)
13.Cavilha ajustadora da força amortecedora de compressão da forquilha dianteira (para um amortecimento de compressão lento)
(página 3-22)
U2CXP2P0.book Page 1 Monday, June 15, 2015 1:22 PM

Descrição
2-2
2
PAU10421

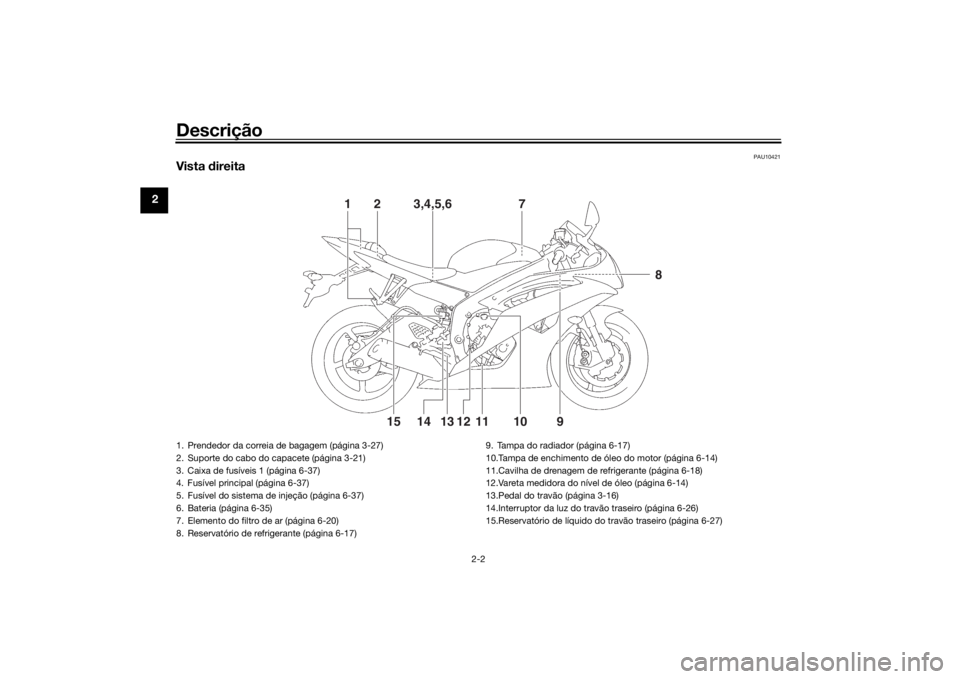

Vista direita
1
2
3,4,5,6
710
9
8
11
12
13
14
15
1. Prendedor da correia de bagagem (página 3-27)
2. Suporte do cabo do capacete (página 3-21)
3. Caixa de fusíveis 1 (página 6-37)
4. Fusível principal (página 6-37)
5. Fusível do sistema de injeção (página 6-37)
6. Bateria (página 6-35)
7. Elemento do filtro de ar (página 6-20)
8. Reservatório de refrigerante (página 6-17) 9. Tampa do radiador (página 6-17)
10.Tampa de enchimento de óleo do motor (página 6-14)
11.Cavilha de drenagem de refrigerante (página 6-18)
12.Vareta medidora do nível de óleo (página 6-14)
13.Pedal do travão (página 3-16)
14.Interruptor da luz do travão traseiro (página 6-26)
15.Reservatório de líquido do travão traseiro (página 6-27)U2CXP2P0.book Page 2 Monday, June 15, 2015 1:22 PM

Descrição
2-3
2
PAU10431
Controlos e instrumentos
1
2
3
4
5
6
7
8
1. Alavanca da embraiagem (página 3-15)
2. Interruptores do guiador esquerdo (página 3-14)
3. Interruptor principal/bloqueio da direção (página 3-2)
4. Módulo do contador multifuncional (página 3-8)
5. Reservatório de líquido do travão dianteiro (página 6-27)
6. Interruptores do guiador direito (página 3-14)
7. Alavanca do travão (página 3-16)
8. Punho do acelerador (página 6-21)
U2CXP2P0.book Page 3 Monday, June 15, 2015 1:22 PM

Funções dos controlos e instrumentos
3-1
3
PAU10978
Sistema imobilizad orEste veículo está equipado com um siste-
ma imobilizador para evitar o roubo através
da reconfiguração de códigos nas chave
normais. Este sistema é composto pelo se-
guinte:
 uma chave de reconfiguração do có-
digo (com um arco vermelho)
 duas chaves de série (com um arco
preto) que podem ser reconfiguradas
com novos códigos
 um transmissor-recetor (instalado na
chave de reconfiguração do código)
 uma unidade imobilizadora
 uma ECU (Unidade de Controlo Ele-
trónico) 
um indicador luminoso do sistema
imobilizador (Consulte a página 3-7.)
A chave com o arco vermelho é utilizada
para registar códigos em cada uma das
chaves de série. Dado que a reconfigura-
ção é um processo difícil, leve o veículo,
bem como as três chaves, a um concessio-
nário Yamaha, para que aí sejam reconfigu-
radas. Não use a chave com o arco
vermelho para conduzir o veículo. Esta
chave destina-se apenas a ser utilizada
para a reconfiguração das chaves de série.
Use sempre uma chave de série para a
condução do veículo.
PRECAUÇÃO
PCA11822
 NÃO PERCA A CHAVE DE RECON-
FIGURAÇÃO DO CÓDIGO! SE A
PERDER CONTACTE O CONCES-
SIONÁRIO IMEDIATAMENTE! Se
per der a chave d e reconfiguração
d o có digo, é impossível registar no-
vos có digos nas chaves normais.
As chaves normais po dem continu-
ar a ser utiliza das para ligar o veícu-
lo, no entanto, se a reconfiguração
d o có digo for necessária (isto é, se
for feita uma nova chave normal ou
se se perd erem todas as chaves)
d eve substituir-se a totali dad e do
sistema imobiliza dor. Assim, é alta- mente recomen
dável utilizar a cha-
ve normal e manter a chave d e
reconfiguração do có digo num lu-
gar seguro.
 Não mergulhe as chaves na água.
 Não exponha as chaves a tempera-
turas excessivamente altas.
 Não coloque as chaves junto a ímãs
(incluin do, entre outros, pro dutos
tais como altifalantes, etc.).
 Não coloque as chaves junto a ob-
jetos que transmitam sinais elétri-
cos.
 Não coloque objetos pesad os so-
bre as chaves.
 Não retifique nem altere o formato
das chaves.
 Não desmonte a peça plástica das
chaves.
 Não coloque duas chaves d e um
sistema imobilizad or no mesmo
porta-chaves.
 Mantenha as chaves normais e as
chaves do sistema imobiliza dor
afa s

tad as da chave de reconfigura-
ção do có digo d o veículo.
 Mantenha as chaves d e outro siste-
ma imobiliza dor afastad as do inter-
ruptor principal, uma vez que
pod em causar interferência no si-
nal.
1. Chave de reconfiguração do código (vermelha)
2. Chaves standard (pretas)U2CXP2P0.book Page 1 Monday, June 15, 2015 1:22 PM

Funções dos controlos e instrumentos
3-2
3
PAU10474

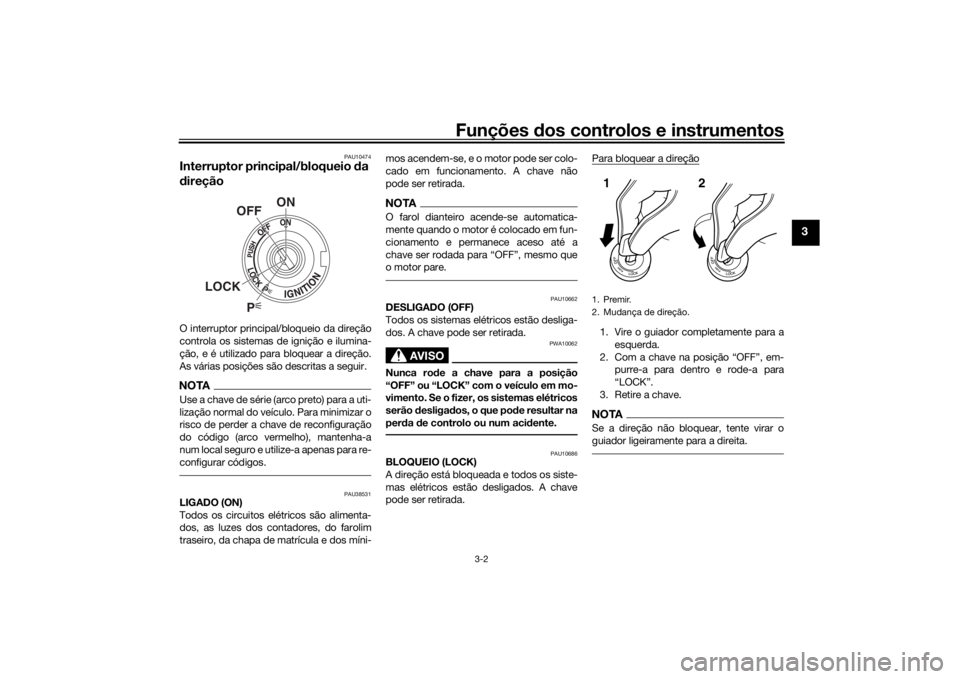

Interruptor principal/bloqueio da
d ireçãoO interruptor principal/bloqueio da direção
controla os sistemas de ignição e ilumina-
ção, e é utilizado para bloquear a direção.
As várias posições são descritas a seguir.NOTAUse a chave de série (arco preto) para a uti-
lização normal do veículo. Para minimizar o
risco de perder a chave de reconfiguração
do código (arco vermelho), mantenha-a
num local seguro e utilize-a apenas para re-
configurar códigos.
PAU38531
LIGADO (ON)
Todos os circuitos elétricos são alimenta-
dos, as luzes dos contadores, do farolim
traseiro, da chapa de matrícula e dos míni- mos acendem-se, e o motor pode ser colo-
cado em funcionamento. A chave não
pode ser retirada.
NOTAO farol dianteiro acende-se automatica-
mente quando o motor é colocado em fun-
cionamento e permanece aceso até a
chave ser rodada para “OFF”, mesmo que
o motor pare.
PAU10662
DESLIGADO (OFF)
Todos os sistemas elétricos estão desliga-
dos. A chave pode ser retirada.
AVISO
PWA10062
Nunca ro
de a chave para a posição
“OFF” ou “LOCK” com o veículo em mo-
vimento. Se o fizer, os sistemas elétricos
serão desliga dos, o que po de resultar na
per da de controlo ou num aci dente.
PAU10686
BLOQUEIO (LOCK)
A direção está bloqueada e todos os siste-
mas elétricos estão desligados. A chave
pode ser retirada. Para bloquear a direção
1. Vire o guiador completamente para a
esquerda.
2. Com a chave na posição “OFF”, em- purre-a para dentro e rode-a para
“LOCK”.
3. Retire a chave.NOTASe a direção não bloquear, tente virar o
guiador ligeiramente para a direita.
P
ON
OFF
LOCK
1. Premir.
2. Mudança de direção.12
U2CXP2P0.book Page 2 Monday, June 15, 2015 1:22 PM

Funções dos controlos e instrumentos
3-3
3
Para desbloquear a direção1. Insira a chave.
2. Com a chave na posição “LOCK”,
empurre-a para dentro e rode-a para
“OFF”.
PAU34342
(Estacionamento)
A direção está bloqueada e as luzes do fa-
rolim traseiro, da chapa de matrícula e dos
mínimos estão acesas. As luzes de perigo
e os sinais de mudança de direção podem
ser ligadas, mas todos os outros sistemas
elétricos estão desligados. A chave pode
ser retirada.
A direção tem de ser bloqueada antes da
chave poder ser colocada em “ ”.
PRECAUÇÃO
PCA11021
Não utilize a posição de estacionamento
d urante um longo perío do de tempo,
caso contrário a bateria po de descarre-
gar.
PAU49398
In dica dores luminosos e luzes de
a d vertência
1. Premir.
2. Mudança de direção.12
1. Indicador luminoso de mudança de direção
esquerda “ ”
2. Indicador luminoso de ponto morto “ ”
3. Indicador luminoso de máximos “ ”
4. Indicador luminoso de mudança de direção direita “ ”
5. Luz de advertência do nível de combustível “”
6. Luz de advertência do nível de óleo “ ”
7. Luz de advertência da temperatura do refrigerante “ ”
8. Indicador luminoso do ponto de mudança de velocidade
9. Luz de advertência de problema no motor “”
10.Indicador luminoso do sistema imobilizador
km/h
TRIP A
˚C
12 34 5
6
7
8
9
10
U2CXP2P0.book Page 3 Monday, June 15, 2015 1:22 PM

Funções dos controlos e instrumentos
3-4
3
PAU11032
Indica dores luminosos de mu dança de
d ireção “ ” e “ ”
Cada indicador luminoso ficará intermiten-
te quando os sinais de mudança de direção
correspondentes estiverem a piscar.
PAU11061
In dica dor luminoso d e ponto morto “ ”
Este indicador luminoso acende-se quan-
do a transmissão está em ponto morto.
PAU11081
In dica dor luminoso d e máximos “ ”
Este indicador acende-se quando são utili-
zados os máximos do farol dianteiro.
PAU11256
Luz de ad vertência do nível d e óleo
“”
Esta luz de advertência acende-se se o ní-
vel do óleo do motor estiver baixo.
O circuito elétrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. A luz de advertência deverá acen-
der-se durante alguns segundos e depois
apaga-se.
Se a luz de advertência não se acender
logo quando a chave for rodada para “ON”
ou se permanecer acesa depois de se con-
firmar que o nível de óleo está correto (con-
sulte a página 6-14), solicite a um
concessionário Yamaha que verifique o ve- ículo.
NOTA
Mesmo que o nível do óleo seja sufi-
ciente, a luz de advertência pode tre-
meluzir quando conduzir num declive
ou durante uma aceleração ou desa-
celeração súbita, o que não significa
uma avaria.
 Este modelo está equipado com um
dispositivo de autodiagnóstico para o
circuito de deteção do nível de óleo.
Se o dispositivo detetar um problema
no circuito de deteção do nível de
óleo, a luz de advertência do nível de
óleo fica intermitente. Se isto aconte-
cer, solicite a um concessionário
Yamaha que verifique o veículo.
PAU11368
Luz de ad vertência do nível d e
combustível “ ”
Esta luz de advertência acende-se quando
o nível de combustível desce abaixo de
3.5 L (0.92 US gal, 0.77 Imp.gal) aproxima-
damente. Quando isto acontece, reabaste-
ça o mais brevemente possível.
O circuito elétrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. A luz de advertência deverá acen-
der-se durante alguns segundos e depois
apaga-se. Se a luz de advertência não se acender
logo quando a chave é rodada para “ON”
ou se permanecer acesa após reabastecer,
solicite a um concessionário Yamaha que
verifique o veículo.
NOTAEste modelo está equipado com um dispo-
sitivo de autodiagnóstico para o circuito de
deteção do nível de combustível. Se o dis-
positivo detetar um problema no circuito de
deteção do nível de combustível, a luz de
advertência do nível de combustível fica in-
termitente. Se isto acontecer, solicite a um
concessionário Yamaha que verifique o ve-
ículo.
PAU1142E
Luz
de ad vertência da temperatura d o
refrigerante “ ”
Esta luz de advertência acende-se se o
motor sobreaquecer. Se isto acontecer, re-
duza a carga do motor imediatamente. Se
a mensagem “HI” ficar intermitente no visor
da temperatura do refrigerante, pare o veí-
culo e, depois, desligue o motor e deixe-o
arrefecer.
O circuito elétrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. A luz de advertência deverá acen-
der-se durante alguns segundos e depois
apagar-se.
U2CXP2P0.book Page 4 Monday, June 15, 2015 1:22 PM

Funções dos controlos e instrumentos
3-5
3
Se a luz de advertência não se acender
logo quando a chave é rodada para “ON”
ou se permanecer acesa, solicite a um con-
cessionário Yamaha que verifique o circui-
to elétrico.PRECAUÇÃO
PCA10022
Interrompa o funcionamento d o motor
se este estiver a sobreaquecer.NOTA Para veículos equipados com ventoi-
nha do radiador, a ativação ou desati-
vação automática desta(s) efetua-se
em função da temperatura do líquido
refrigerante no radiador.
 Se o motor sobreaquecer, consulte a
página 6-48 para obter mais instru-
ções.
U2CXP2P0.book Page 5 Monday, June 15, 2015 1:22 PM
