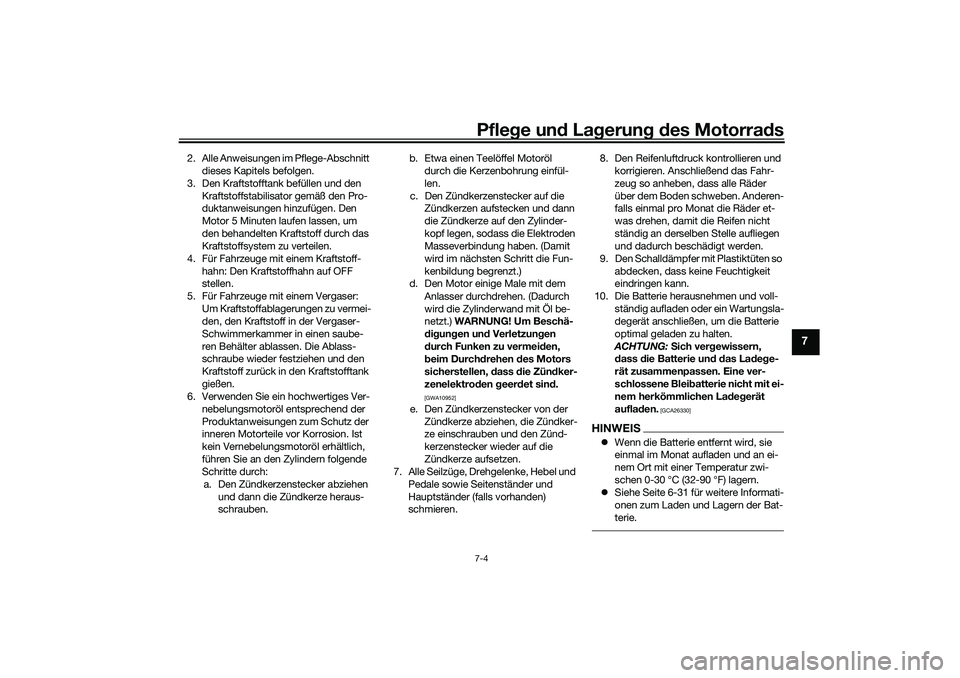

Pflege und Lagerung des Motorrads7-4
7
2. Alle Anweisungen im Pflege-Abschnitt dieses Kapitels befolgen.
3. Den Kraftstofftank befüllen und den Kraftstoffstabilisator gemäß den Pro-
duktanweisungen hinzufügen. Den
Motor 5 Minuten laufen lassen, um
den behandelten Kraftstoff durch das
Kraftstoffsystem zu verteilen.
4. Für Fahrzeuge mit einem Kraftstoff- hahn: Den Kraftstoffhahn auf OFF
stellen.
5. Für Fahrzeuge mit einem Vergaser: Um Kraftstoffablagerungen zu vermei-
den, den Kraftstoff in der Vergaser-
Schwimmerkammer in einen saube-
ren Behälter ablassen. Die Ablass-
schraube wieder festziehen und den
Kraftstoff zurück in den Kraftstofftank
gießen.
6. Verwenden Sie ein hochwertiges Ver-
nebelungsmotoröl entsprechend der
Produktanweisungen zum Schutz der
inneren Motorteile vor Korrosion. Ist
kein Vernebelungsmotoröl erhältlich,
führen Sie an den Zylindern folgende
Schritte durch:a. Den Zündkerzenstecker abziehen und dann die Zündkerze heraus-
schrauben. b. Etwa einen Teelöffel Motoröl
durch die Kerzenbohrung einfül-
len.
c. Den Zündkerzenstecker auf die Zündkerzen aufstecken und dann
die Zündkerze auf den Zylinder-
kopf legen, sodass die Elektroden
Masseverbindung haben. (Damit
wird im nächsten Schritt die Fun-
kenbildung begrenzt.)
d. Den Motor einige Male mit dem
Anlasser durchdrehen. (Dadurch
wird die Zylinderwand mit Öl be-
netzt.) WARNUNG! Um Beschä-
digungen und Verletzungen
durch Funken zu vermeiden,
beim Durchdrehen des Motors
sicherstellen, dass die Zündker-
zenelektroden geerdet sind.

[GWA10952]
e. Den Zündkerzenstecker von der Zündkerze abziehen, die Zündker-
ze einschrauben und den Zünd-
kerzenstecker wieder auf die
Zündkerze aufsetzen.
7. Alle Seilzüge, Drehgelenke, Hebel und
Pedale sowie Seitenständer und
Hauptständer (falls vorhanden)
schmieren. 8. Den Reifenluftdruck kontrollieren und
korrigieren. Anschließend das Fahr-
zeug so anheben, dass alle Räder
über dem Boden schweben. Anderen-
falls einmal pro Monat die Räder et-
was drehen, damit die Reifen nicht
ständig an derselben Stelle aufliegen
und dadurch beschädigt werden.
9. Den Schalldämpfer mit Plastiktüten so abdecken, dass keine Feuchtigkeit
eindringen kann.
10. Die Batterie herausnehmen und voll- ständig aufladen oder ein Wartungsla-
degerät anschließen, um die Batterie
optimal geladen zu halten.
ACHTUNG: Sich vergewissern,
dass die Batterie und das Ladege-
rät zusammenpassen. Eine ver-
schlossene Bleibatterie nicht mit ei-
nem herkömmlichen Ladegerät
aufladen.
[GCA26330]
HINWEIS Wenn die Batterie entfernt wird, sie
einmal im Monat aufladen und an ei-
nem Ort mit einer Temperatur zwi-
schen 0-30 °C (32-90 °F) lagern.
 Siehe Seite 6-31 für weitere Informati-
onen zum Laden und Lagern der Bat-
terie.
UBEBG0G0.book Page 4 Friday, July 2, 2021 10:19 AM

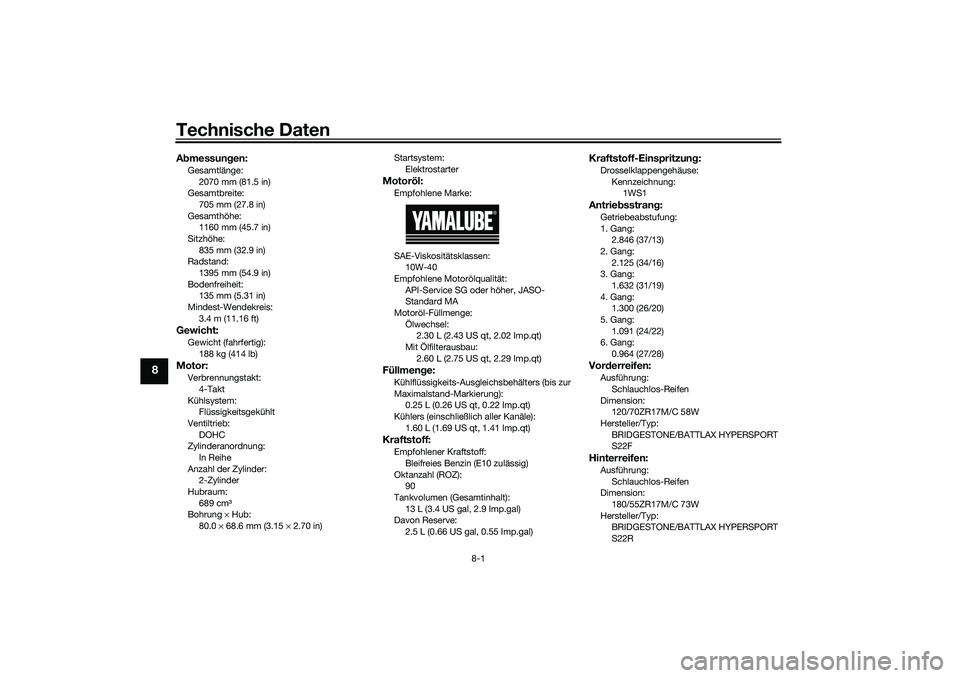

Technische Daten
8-1
8
Abmessungen:Gesamtlänge:2070 mm (81.5 in)
Gesamtbreite:
705 mm (27.8 in)
Gesamthöhe: 1160 mm (45.7 in)
Sitzhöhe: 835 mm (32.9 in)
Radstand:
1395 mm (54.9 in)
Bodenfreiheit: 135 mm (5.31 in)
Mindest-Wendekreis: 3.4 m (11.16 ft)Gewicht:Gewicht (fahrfertig):188 kg (414 lb)Motor:Verbrennungstakt:
4-Takt
Kühlsystem: Flüssigkeitsgekühlt
Ventiltrieb: DOHC
Zylinderanordnung:
In Reihe
Anzahl der Zylinder: 2-Zylinder
Hubraum: 689 cm3
Bohrung × Hub:
80.0 × 68.6 mm (3.15 × 2.70 in) Startsystem:
Elektrostarter
Motoröl:Empfohlene Marke:
SAE-Viskositätsklassen:10W-40
Empfohlene Motorölqualität:
API-Service SG oder höher, JASO-
Standard MA
Motoröl-Füllmenge:
Ölwechsel: 2.30 L (2.43 US qt, 2.02 Imp.qt)
Mit Ölfilterausbau:
2.60 L (2.75 US qt, 2.29 Imp.qt)Füllmenge:Kühlflüssigkeits-Ausgleichsbehälters (bis zur
Maximalstand-Markierung):0.25 L (0.26 US qt, 0.22 Imp.qt)
Kühlers (einschließlich aller Kanäle): 1.60 L (1.69 US qt, 1.41 Imp.qt)Kraftstoff:Empfohlener Kraftstoff:Bleifreies Benzin (E10 zulässig)
Oktanzahl (ROZ): 90
Tankvolumen (Gesamtinhalt):
13 L (3.4 US gal, 2.9 Imp.gal)
Davon Reserve: 2.5 L (0.66 US gal, 0.55 Imp.gal)
Kraftstoff-Einspritzung:Drosselklappengehäuse:Kennzeichnung: 1WS1Antriebsstrang:Getriebeabstufung:
1. Gang:2.846 (37/13)
2. Gang:
2.125 (34/16)
3. Gang: 1.632 (31/19)
4. Gang: 1.300 (26/20)
5. Gang:
1.091 (24/22)
6. Gang: 0.964 (27/28)Vorderreifen:Ausführung:
Schlauchlos-Reifen
Dimension: 120/70ZR17M/C 58W
Hersteller/Typ: BRIDGESTONE/BATTLAX HYPERSPORT
S22FHinterreifen:Ausführung:
Schlauchlos-Reifen
Dimension: 180/55ZR17M/C 73W
Hersteller/Typ: BRIDGESTONE/BATTLAX HYPERSPORT
S22R
UBEBG0G0.book Page 1 Friday, July 2, 2021 10:19 AM

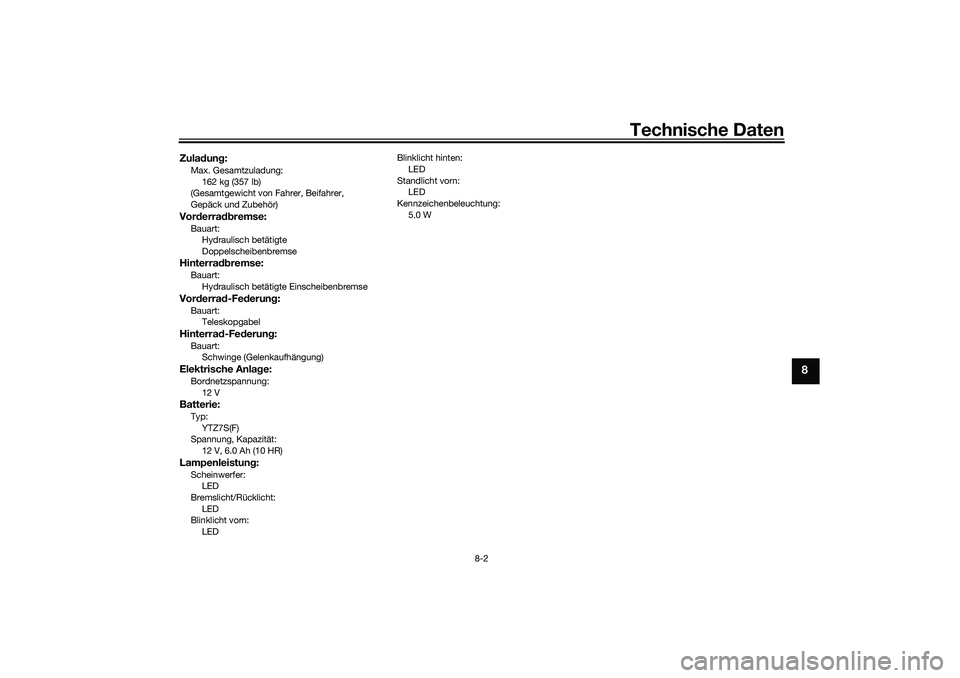

Technische Daten
8-2
8
Zuladung:Max. Gesamtzuladung:162 kg (357 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Vorderradbremse:Bauart: Hydraulisch betätigte
DoppelscheibenbremseHinterradbremse:Bauart:
Hydraulisch betätigte EinscheibenbremseVorderrad-Federung:Bauart:TeleskopgabelHinterrad-Federung:Bauart:Schwinge (Gelenkaufhängung)Elektrische Anlage:Bordnetzspannung:
12 VBatterie:Typ:YTZ7S(F)
Spannung, Kapazität:
12 V, 6.0 Ah (10 HR)Lampenleistung:Scheinwerfer:LED
Bremslicht/Rücklicht:
LED
Blinklicht vorn: LED Blinklicht hinten:
LED
Standlicht vorn: LED
Kennzeichenbeleuchtung:
5.0 W
UBEBG0G0.book Page 2 Friday, July 2, 2021 10:19 AM

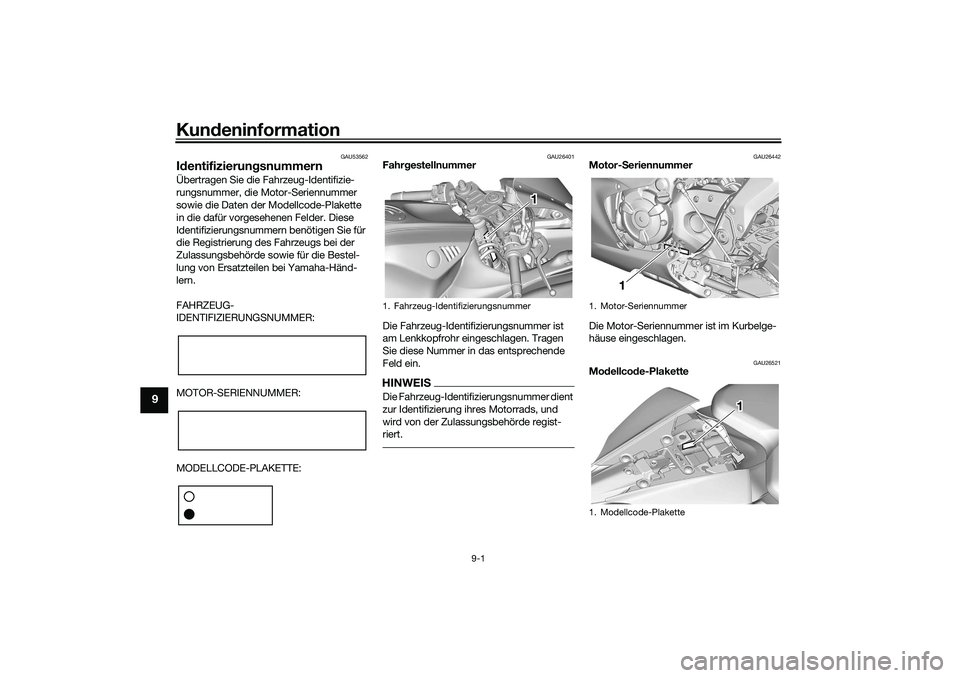

Kundeninformation
9-1
9
GAU53562
IdentifizierungsnummernÜbertragen Sie die Fahrzeug-Identifizie-
rungsnummer, die Motor-Seriennummer
sowie die Daten der Modellcode-Plakette
in die dafür vorgesehenen Felder. Diese
Identifizierungsnummern benötigen Sie für
die Registrierung des Fahrzeugs bei der
Zulassungsbehörde sowie für die Bestel-
lung von Ersatzteilen bei Yamaha-Händ-
lern.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MOTOR-SERIENNUMMER:
MODELLCODE-PLAKETTE:
GAU26401
Fahrgestellnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und
wird von der Zulassungsbehörde regist-
riert.
GAU26442
Motor-Seriennummer
Die Motor-Seriennummer ist im Kurbelge-
häuse eingeschlagen.
GAU26521
Modellcode-Plakette
1. Fahrzeug-Identifizierungsnummer
1111
1. Motor-Seriennummer
1. Modellcode-Plakette
111
1 1 1
UBEBG0G0.book Page 1 Friday, July 2, 2021 10:19 AM

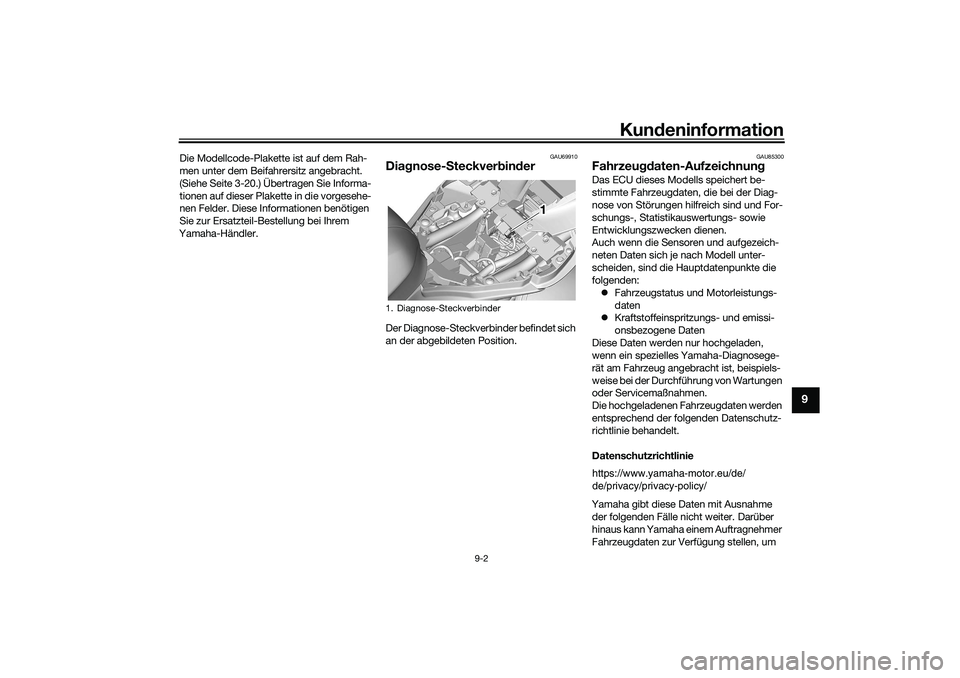

Kundeninformation
9-2
9
Die Modellcode-Plakette ist auf dem Rah-
men unter dem Beifahrersitz angebracht.
(Siehe Seite 3-20.) Übertragen Sie Informa-
tionen auf dieser Plakette in die vorgesehe-
nen Felder. Diese Informationen benötigen
Sie zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.
GAU69910
Diagnose-SteckverbinderDer Diagnose-Steckverbinder befindet sich
an der abgebildeten Position.
GAU85300
Fahrzeugdaten-AufzeichnungDas ECU dieses Modells speichert be-
stimmte Fahrzeugdaten, die bei der Diag-
nose von Störungen hilfreich sind und For-
schungs-, Statistikauswertungs- sowie
Entwicklungszwecken dienen.
Auch wenn die Sensoren und aufgezeich-
neten Daten sich je nach Modell unter-
scheiden, sind die Hauptdatenpunkte die
folgenden:  Fahrzeugstatus un d Motorleistungs-
daten
 Kraftstoffeinspritzungs- und emissi-
onsbezogene Daten
Diese Daten werden nur hochgeladen,
wenn ein spezielles Yamaha-Diagnosege-
rät am Fahrzeug angebracht ist, beispiels-
weise bei der Durchführung von Wartungen
oder Servicemaßnahmen.
Die hochgeladenen Fahrzeugdaten werden
entsprechend der folgenden Datenschutz-
richtlinie behandelt.
Datenschutzrichtlinie
Yamaha gibt diese Daten mit Ausnahme
der folgenden Fälle nicht weiter. Darüber
hinaus kann Yamaha einem Auftragnehmer
Fahrzeugdaten zur Verfügung stellen, um
1. Diagnose-Steckverbinder
1 1 1
https://www.yamaha-motor.eu/de/
de/privacy/privacy-policy/
UBEBG0G0.book Page 2 Friday, July 2, 2021 10:19 AM

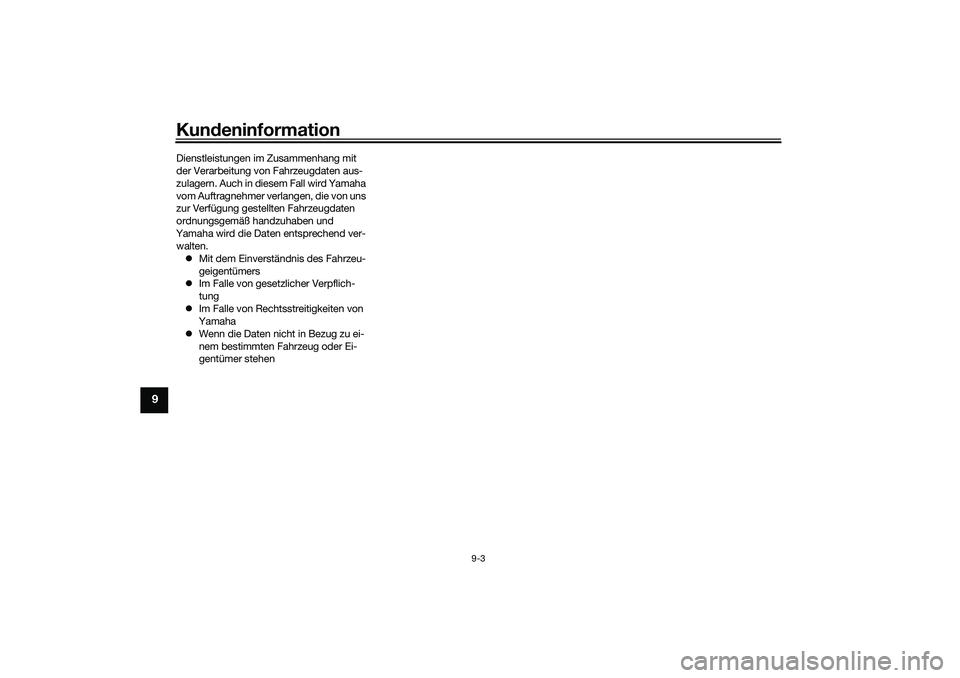

Kundeninformation
9-3
9
Dienstleistungen im Zusammenhang mit
der Verarbeitung von Fahrzeugdaten aus-
zulagern. Auch in diesem Fall wird Yamaha
vom Auftragnehmer verlangen, die von uns
zur Verfügung gestellten Fahrzeugdaten
ordnungsgemäß handzuhaben und
Yamaha wird die Daten entsprechend ver- walten.
 Mit dem Einverständnis des Fahrzeu-
geigentümers
 Im Falle von gesetzlicher Verpflich-
tung
 Im Falle von Rechtsstreitigkeiten von
Yamaha
 Wenn die Daten nicht in Bezug zu ei-
nem bestimmten Fahrzeug oder Ei-
gentümer stehenUBEBG0G0.book Page 3 Friday, July 2, 2021 10:19 AM

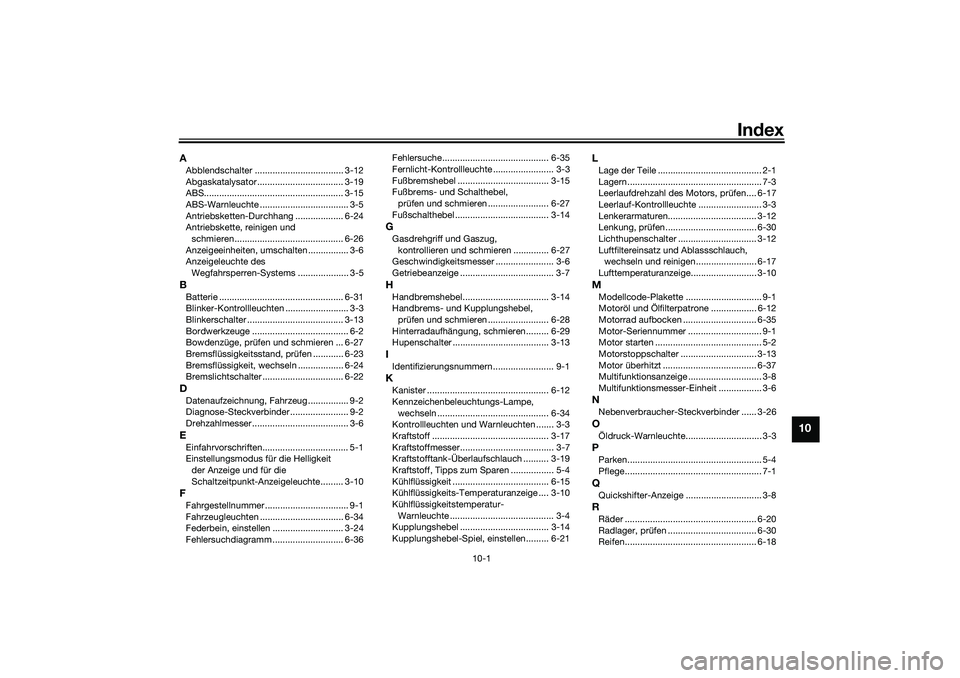

10-1
10
Index
AAbblendschalter ................................... 3-12
Abgaskatalysator .................................. 3-19
ABS....................................................... 3-15
ABS-Warnleuchte ................................... 3-5
Antriebsketten-Durchhang ................... 6-24
Antriebskette, reinigen und schmieren........................................... 6-26
Anzeigeeinheiten, umschalten ................ 3-6
Anzeigeleuchte des
Wegfahrsperren-Systems .................... 3-5BBatterie ................................................. 6-31
Blinker-Kontrollleuchten ......................... 3-3
Blinkerschalter ...................................... 3-13
Bordwerkzeuge ...................................... 6-2
Bowdenzüge, prüfen und schmieren ... 6-27
Bremsflüssigkeitsstand, prüfen ............ 6-23
Bremsflüssigkeit, wechseln .................. 6-24
Bremslichtschalter ................................ 6-22DDatenaufzeichnung, Fahrzeug ................ 9-2
Diagnose-Steckverbinder ....................... 9-2
Drehzahlmesser ...................................... 3-6EEinfahrvorschriften.................................. 5-1
Einstellungsmodus für die Helligkeit der Anzeige und für die
Schaltzeitpunkt-Anzeigeleuchte......... 3-10FFahrgestellnummer ................................. 9-1
Fahrzeugleuchten ................................. 6-34
Federbein, einstellen ............................ 3-24
Fehlersuchdiagramm ............................ 6-36 Fehlersuche.......................................... 6-35
Fernlicht-Kontrollleuchte ...
..................... 3-3
Fußbremshebel .................................... 3-15
Fußbrems- und Schalthebel, prüfen und schmieren ........................ 6-27
Fußschalthebel ..................................... 3-14
GGasdrehgriff und Gaszug, kontrollieren und schmieren .............. 6-27
Geschwindigkeitsmesser ....................... 3-6
Getriebeanzeige ..................................... 3-7HHandbremshebel.................................. 3-14
Handbrems- und Kupplungshebel, prüfen und schmieren ........................ 6-28
Hinterradaufhängung, schmieren......... 6-29
Hupenschalter ...................................... 3-13IIdentifizierungsnummern ........................ 9-1KKanister ................................................ 6-12
Kennzeichenbeleuchtungs-Lampe, wechseln ............................................ 6-34
Kontrollleuchten und Warnleuchten ....... 3-3
Kraftstoff .............................................. 3-17
Kraftstoffmesser..................................... 3-7
Kraftstofftank-Überlaufschlauch .......... 3-19
Kraftstoff, Tipps zum Sparen ................. 5-4
Kühlflüssigkeit ...................................... 6-15
Kühlflüssigkeits-Temperaturanzeige .... 3-10
Kühlflüssigkeitstemperatur-
Warnleuchte ......................................... 3-4
Kupplungshebel ................................... 3-14
Kupplungshebel-Spiel, einstellen......... 6-21
LLage der Teile ......................................... 2-1
Lagern ..................................................... 7-3
Leerlaufdrehzahl des Motors, prüfen.... 6-17
Leerlauf-Kontrollleuchte ......................... 3-3
Lenkerarmaturen................................... 3-12
Lenkung, prüfen.................................... 6-30
Lichthupenschalter ............................... 3-12
Luftfiltereinsatz und Ablassschlauch,
wechseln und reinigen........................ 6-17
Lufttemperaturanzeige.......................... 3-10MModellcode-Plakette .............................. 9-1
Motoröl und Ölfilterpatrone .................. 6-12
Motorrad aufbocken ............................. 6-35
Motor-Seriennummer ............................. 9-1
Motor starten .......................................... 5-2
Motorstoppschalter .............................. 3-13
Motor überhitzt ..................................... 6-37
Multifunktionsanzeige ............................. 3-8
Multifunktionsmesser-Einheit ................. 3-6NNebenverbraucher-Steckverbinder ...... 3-26OÖldruck-Warnleuchte.............................. 3-3PParken..................................................... 5-4
Pflege...................................................... 7-1QQuickshifter-Anzeige .............................. 3-8RRäder .................................................... 6-20
Radlager, prüfen ................................... 6-30
Reifen.................................................... 6-18
UBEBG0G0.book Page 1 Friday, July 2, 2021 10:19 AM

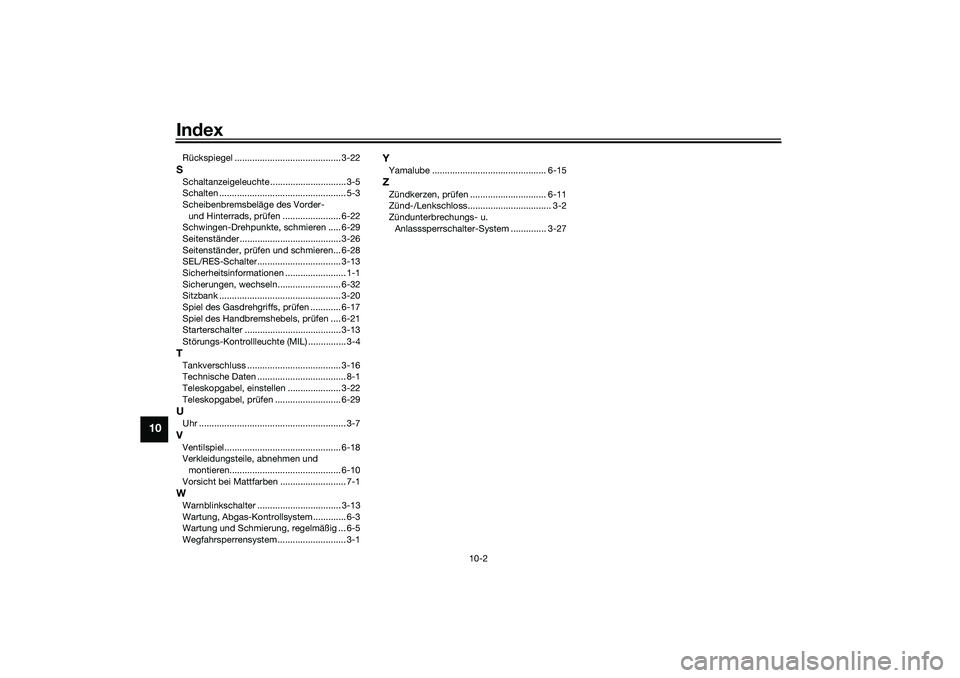

Index
10-2
10
Rückspiegel .......................................... 3-22SSchaltanzeigeleuchte .............................. 3-5
Schalten .................................................. 5-3
Scheibenbremsbeläge des Vorder- und Hinterrads, prüfen ....................... 6-22
Schwingen-Drehpunkte , schmieren ..... 6-29
Seitenständer ........................................ 3-26
Seitenständer, prüfen und schmieren... 6-28
SEL/RES-Schalter................................. 3-13
Sicherheitsinformationen ........................ 1-1
Sicherungen, wechseln......................... 6-32
Sitzbank ................................................ 3-20
Spiel des Gasdrehgriffs, prüfen ............ 6-17
Spiel des Handbremshebels, prüfen .... 6-21
Starterschalter ...................................... 3-13
Störungs-Kontrollleuchte (MIL) ............... 3-4TTankverschluss ..................................... 3-16
Technische Daten ................................... 8-1
Teleskopgabel, einstellen ..................... 3-22
Teleskopgabel, prüfen .......................... 6-29UUhr .......................................................... 3-7VVentilspiel.............................................. 6-18
Verkleidungsteile, abnehmen und
montieren............................................ 6-10
Vorsicht bei Mattfarben .......................... 7-1WWarnblinkschalter ................................. 3-13
Wartung, Abgas-Kontrollsystem............. 6-3
Wartung und Schmierung, regelmäßig ... 6-5
Wegfahrsperrensystem ........................... 3-1
YYamalube ............................................. 6-15ZZündkerzen, prüfen .............................. 6-11
Zünd-/Lenkschloss................................. 3-2
Zündunterbrechungs- u. Anlasssperrschalter-System .............. 3-27
UBEBG0G0.book Page 2 Friday, July 2, 2021 10:19 AM

UBEBG0G0.book Page 3 Friday, July 2, 2021 10:19 AM

DIC183
Originalbetriebsanleitung
PRINTED IN JAPAN
2021.07-1.8×1 CR (G)
