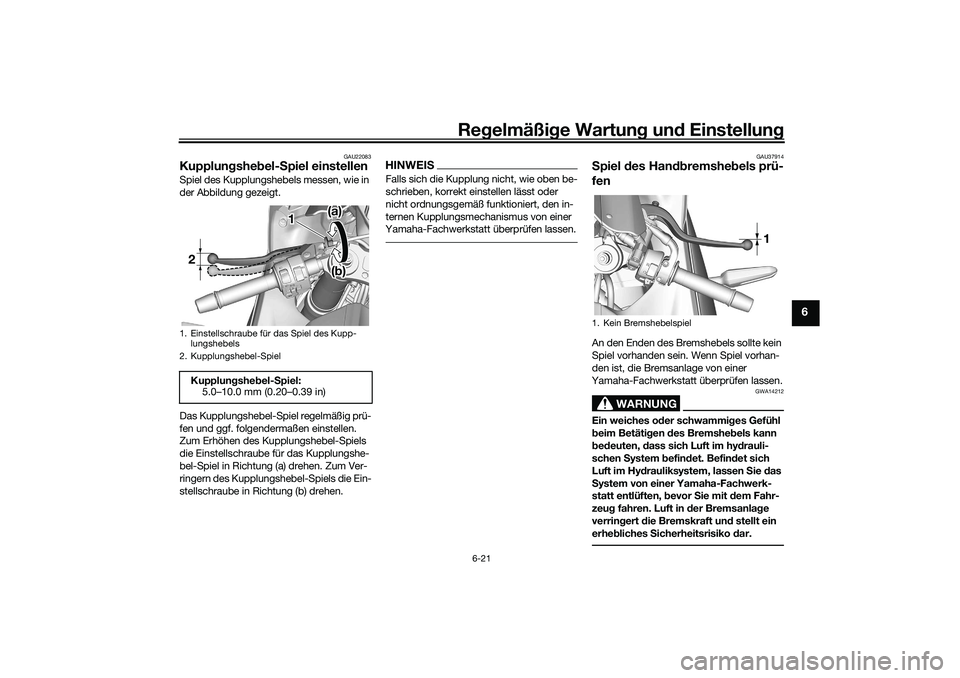

YAMAHA YZF-R7 2022 Betriebsanleitungen (in German)

Regelmäßige Wartung und Einstellung
6-21
6
GAU22083
Kupplungshebel-Spiel einstellenSpiel des Kupplungshebels messen, wie in
der Abbildung gezeigt.
Das Kupplungshebel-Spiel regelmäßig prü-
fen und ggf. folgendermaßen einstellen.
Zum Erhöhen des Kupplungshebel-Spiels
die Einstellschraube für das Kupplungshe-
bel-Spiel in Richtung (a) drehen. Zum Ver-
ringern des Kupplungshebel-Spiels die Ein-
stellschraube in Richtung (b) drehen.
HINWEISFalls sich die Kupplung nicht, wie oben be-
schrieben, korrekt einstellen lässt oder
nicht ordnungsgemäß funktioniert, den in-
ternen Kupplungsmechanismus von einer
Yamaha-Fachwerkstatt überprüfen lassen.
GAU37914
Spiel des Handbremshebels prü-
fenAn den Enden des Bremshebels sollte kein
Spiel vorhanden sein. Wenn Spiel vorhan-
den ist, die Bremsanlage von einer
Yamaha-Fachwerkstatt überprüfen lassen.
WARNUNG
GWA14212
Ein weiches oder schwammiges Gefühl
beim Betätigen des Bremshebels kann
bedeuten, dass sich Luft im hydrauli-
schen System befindet. Befindet sich
Luft im Hydrauliksystem, lassen Sie das
System von einer Yamaha-Fachwerk-
statt entlüften, bevor Sie mit dem Fahr-
zeug fahren. Luft in der Bremsanlage
verringert die Bremskraft und stellt ein
erhebliches Sicherheitsrisiko dar.
1. Einstellschraube für das Spiel des Kupp-
lungshebels
2. Kupplungshebel-SpielKupplungshebel-Spiel: 5.0–10.0 mm (0.20–0.39 in)2 2 2 (a) (a)
1 (a)
(b) (b) (b)
1
1. Kein Bremshebelspiel
1
UBEBG0G0.book Page 21 Friday, July 2, 2021 10:19 AM

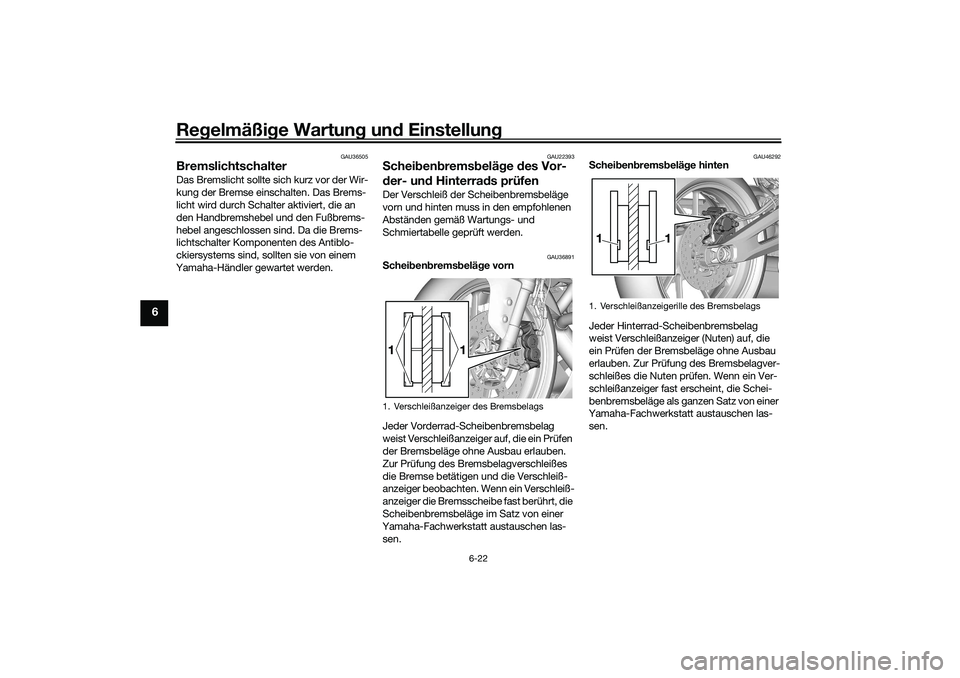

Regelmäßige Wartung und Einstellung
6-22
6
GAU36505
Bremslichtschalter Das Bremslicht sollte sich kurz vor der Wir-
kung der Bremse einschalten. Das Brems-
licht wird durch Schalter aktiviert, die an
den Handbremshebel und den Fußbrems-
hebel angeschlossen sind. Da die Brems-
lichtschalter Komponenten des Antiblo-
ckiersystems sind, sollten sie von einem
Yamaha-Händler gewartet werden.
GAU22393
Scheibenbremsbeläge des Vor-
der- und Hinterrads prüfenDer Verschleiß der Scheibenbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
GAU36891
Scheibenbremsbeläge vorn
Jeder Vorderrad-Scheibenbremsbelag
weist Verschleißanzeiger auf, die ein Prüfen
der Bremsbeläge ohne Ausbau erlauben.
Zur Prüfung des Bremsbelagverschleißes
die Bremse betätigen und die Verschleiß-
anzeiger beobachten. Wenn ein Verschleiß-
anzeiger die Bremsscheibe fast berührt, die
Scheibenbremsbeläge im Satz von einer
Yamaha-Fachwerkstatt austauschen las-
sen.
GAU46292
Scheibenbremsbeläge hinten
Jeder Hinterrad-Scheibenbremsbelag
weist Verschleißanzeiger (Nuten) auf, die
ein Prüfen der Bremsbeläge ohne Ausbau
erlauben. Zur Prüfung des Bremsbelagver-
schleißes die Nuten prüfen. Wenn ein Ver-
schleißanzeiger fast erscheint, die Schei-
benbremsbeläge als ganzen Satz von einer
Yamaha-Fachwerkstatt austauschen las-
sen.
1. Verschleißanzeiger des Bremsbelags
1
1
1. Verschleißanzeigerille des Bremsbelags
1
1
UBEBG0G0.book Page 22 Friday, July 2, 2021 10:19 AM

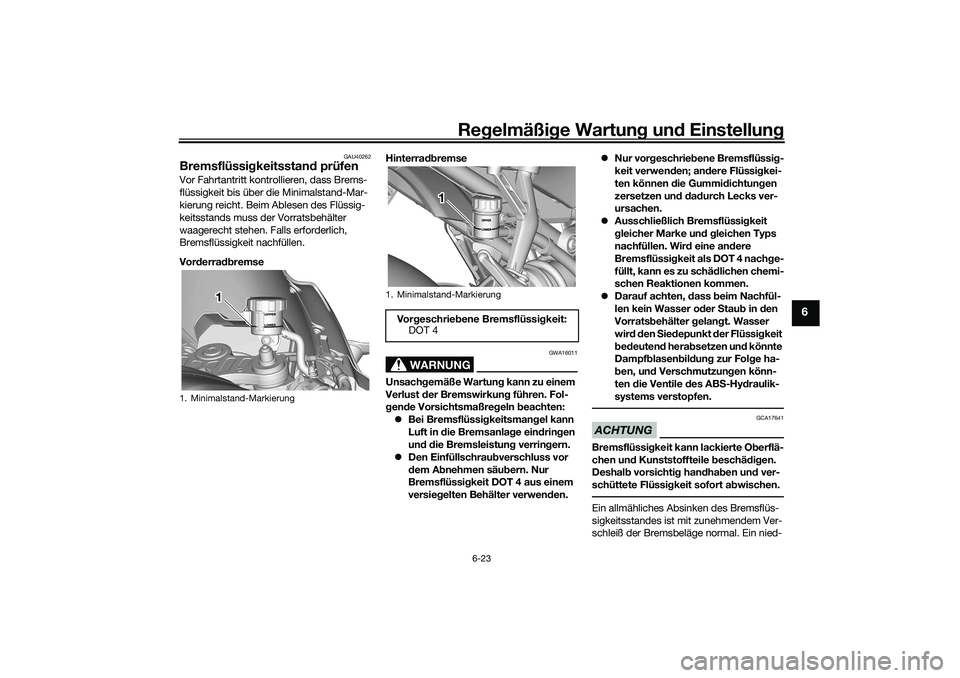

Regelmäßige Wartung und Einstellung
6-23
6
GAU40262
Bremsflüssigkeitsstand prüfenVor Fahrtantritt kontrollieren, dass Brems-
flüssigkeit bis über die Minimalstand-Mar-
kierung reicht. Beim Ablesen des Flüssig-
keitsstands muss der Vorratsbehälter
waagerecht stehen. Falls erforderlich,
Bremsflüssigkeit nachfüllen.
Vorderradbremse Hinterradbremse
WARNUNG
GWA16011
Unsachgemäße Wartung kann zu einem
Verlust der Bremswirkung führen. Fol-
gende Vorsichtsmaßregeln beachten:
 Bei Bremsflüssigkeitsmangel kann
Luft in die Bremsanlage eindringen
und die Bremsleistung verringern.
 Den Einfüllschraubverschluss vor
dem Abnehmen säubern. Nur
Bremsflüssigkeit DOT 4 aus einem
versiegelten Behälter verwenden. 
Nur vorgeschriebene Bremsflüssig-
keit verwenden; andere Flüssigkei-
ten können die Gummidichtungen
zersetzen und dadurch Lecks ver-
ursachen.
 Ausschließlich Bremsflüssigkeit
gleicher Marke und gleichen Typs
nachfüllen. Wird eine andere
Bremsflüssigkeit als DOT 4 nachge-
füllt, kann es zu schädlichen chemi-
schen Reaktionen kommen.
 Darauf achten, dass beim Nachfül-
len kein Wasser oder Staub in den
Vorratsbehälter gelangt. Wasser
wird den Siedepunkt der Flüssigkeit
bedeutend herabsetzen und könnte
Dampfblasenbildung zur Folge ha-
ben, und Verschmutzungen könn-
ten die Ventile des ABS-Hydraulik-
systems verstopfen.
ACHTUNG
GCA17641
Bremsflüssigkeit kann lackierte Oberflä-
chen und Kunststoffteile beschädigen.
Deshalb vorsichtig handhaben und ver-
schüttete Flüssigkeit sofort abwischen.Ein allmähliches Absinken des Bremsflüs-
sigkeitsstandes ist mit zunehmendem Ver-
schleiß der Bremsbeläge normal. Ein nied-
1. Minimalstand-Markierung
1 1 1
1. Minimalstand-Markierung
Vorgeschriebene Bremsflüssigkeit:
DOT 4
1 1 1
UBEBG0G0.book Page 23 Friday, July 2, 2021 10:19 AM

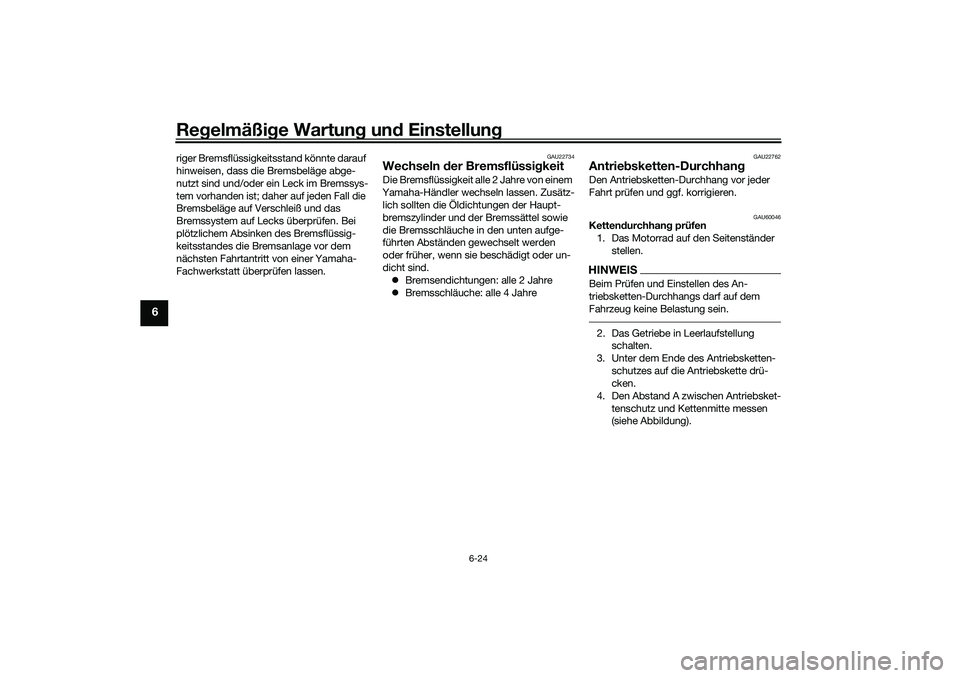

Regelmäßige Wartung und Einstellung
6-24
6
riger Bremsflüssigkeitsstand könnte darauf
hinweisen, dass die Bremsbeläge abge-
nutzt sind und/oder ein Leck im Bremssys-
tem vorhanden ist; daher auf jeden Fall die
Bremsbeläge auf Verschleiß und das
Bremssystem auf Lecks überprüfen. Bei
plötzlichem Absinken des Bremsflüssig-
keitsstandes die Bremsanlage vor dem
nächsten Fahrtantritt von einer Yamaha-
Fachwerkstatt überprüfen lassen.
GAU22734
Wechseln der BremsflüssigkeitDie Bremsflüssigkeit alle 2 Jahre von einem
Yamaha-Händler wechseln lassen. Zusätz- lich sollten die Öldichtungen der Haupt-
bremszylinder und der Bremssättel sowie
die Bremsschläuche in den unten aufge-
führten Abständen gewechselt werden
oder früher, wenn sie beschädigt oder un-
dicht sind.  Bremsendichtungen: alle 2 Jahre
 Bremsschläuche: alle 4 Jahre
GAU22762
Antriebsketten-DurchhangDen Antriebsketten-Durchhang vor jeder
Fahrt prüfen und ggf. korrigieren.
GAU60046
Kettendurchhang prüfen
1. Das Motorrad auf den Seitenständer stellen.HINWEISBeim Prüfen und Einstellen des An-
triebsketten-Durchhangs darf auf dem
Fahrzeug keine Belastung sein.2. Das Getriebe in Leerlaufstellung schalten.
3. Unter dem Ende des Antriebsketten- schutzes auf die Antriebskette drü-
cken.
4. Den Abstand A zwischen Antriebsket- tenschutz und Kettenmitte messen
(siehe Abbildung).
UBEBG0G0.book Page 24 Friday, July 2, 2021 10:19 AM

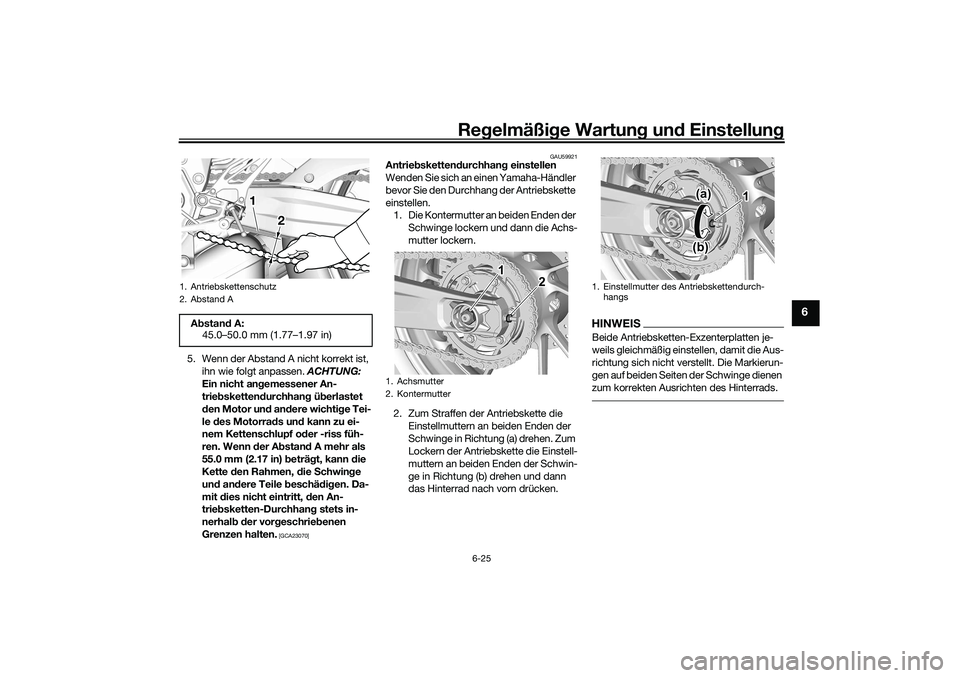

Regelmäßige Wartung und Einstellung
6-25
6
5. Wenn der Abstand A nicht korrekt ist,
ihn wie folgt anpassen. ACHTUNG:
Ein nicht angemessener An-
triebskettendurchhang überlastet
den Motor und andere wichtige Tei-
le des Motorrads und kann zu ei-
nem Kettenschlupf oder -riss füh-
ren. Wenn der Abstand A mehr als
55.0 mm (2.17 in) beträgt, kann die
Kette den Rahmen, die Schwinge
und andere Teile beschädigen. Da-
mit dies nicht eintritt, den An-
triebsketten-Durchhang stets in-
nerhalb der vorgeschriebenen
Grenzen halten.
[GCA23070] GAU59921
Antriebskettendurchhang einstellen
Wenden Sie sich an einen Yamaha-Händler
bevor Sie den Durchhang der Antriebskette
einstellen.
1. Die Kontermutter an beiden Enden der
Schwinge lockern und dann die Achs-
mutter lockern.
2. Zum Straffen der Antriebskette die Einstellmuttern an beiden Enden der
Schwinge in Richtung (a) drehen. Zum
Lockern der Antriebskette die Einstell-
muttern an beiden Enden der Schwin-
ge in Richtung (b) drehen und dann
das Hinterrad nach vorn drücken.
HINWEISBeide Antriebsketten-Exzenterplatten je-
weils gleichmäßig einstellen, damit die Aus-
richtung sich nicht verstellt. Die Markierun-
gen auf beiden Seiten der Schwinge dienen
zum korrekten Ausricht en des Hinterrads.
1. Antriebskettenschutz
2. Abstand AAbstand A:
45.0–50.0 mm (1.77–1.97 in)
2 2 2
1 1
1. Achsmutter
2. Kontermutter
1 1 1 2 2
1. Einstellmutter des AntriebskettendurchJ
hangs
1 1 1
(a) (a) (a)
(b) (b) (b)
UBEBG0G0.book Page 25 Friday, July 2, 2021 10:19 AM

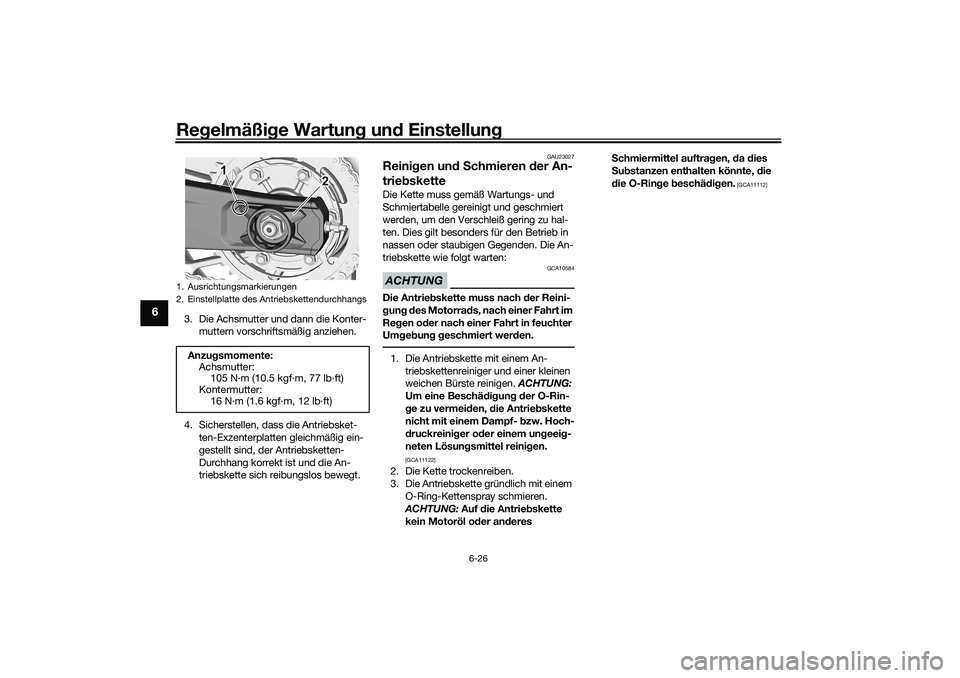

Regelmäßige Wartung und Einstellung
6-26
6
3. Die Achsmutter und dann die Konter-muttern vorschriftsmäßig anziehen.
4. Sicherstellen, dass die Antriebsket- ten-Exzenterplatten gleichmäßig ein-
gestellt sind, der Antriebsketten-
Durchhang korrekt ist und die An-
triebskette sich reibungslos bewegt.
GAU23027
Reinigen und Schmieren der An-
triebsketteDie Kette muss gemäß Wartungs- und
Schmiertabelle gereinigt und geschmiert
werden, um den Verschleiß gering zu hal-
ten. Dies gilt besonders für den Betrieb in
nassen oder staubigen Gegenden. Die An-
triebskette wie folgt warten:ACHTUNG
GCA10584
Die Antriebskette muss nach der Reini-
gung des Motorrads, nach einer Fahrt im
Regen oder nach einer Fahrt in feuchter
Umgebung geschmiert werden.1. Die Antriebskette mit einem An-
triebskettenreiniger und einer kleinen
weichen Bürste reinigen. ACHTUNG:
Um eine Beschädigung der O-Rin-
ge zu vermeiden, die Antriebskette
nicht mit einem Dampf- bzw. Hoch-
druckreiniger oder einem ungeeig-
neten Lösungsmittel reinigen.

[GCA11122]
2. Die Kette trockenreiben.
3. Die Antriebskette gründlich mit einem O-Ring-Kettenspray schmieren.
ACHTUNG: Auf die Antriebskette
kein Motoröl oder anderes Schmiermittel auftragen, da dies
Substanzen enthalten könnte, die
die O-Ringe beschädigen.
[GCA11112]
1. Ausrichtungsmarkierungen
2. Einstellplatte des An
triebskettendurchhangsAnzugsmomente:
Achsmutter:105 N·m (10.5 kgf·m, 77 lb·ft)
Kontermutter:
16 N·m (1.6 kgf·m, 12 lb·ft)
1 1 1 2 2
UBEBG0G0.book Page 26 Friday, July 2, 2021 10:19 AM

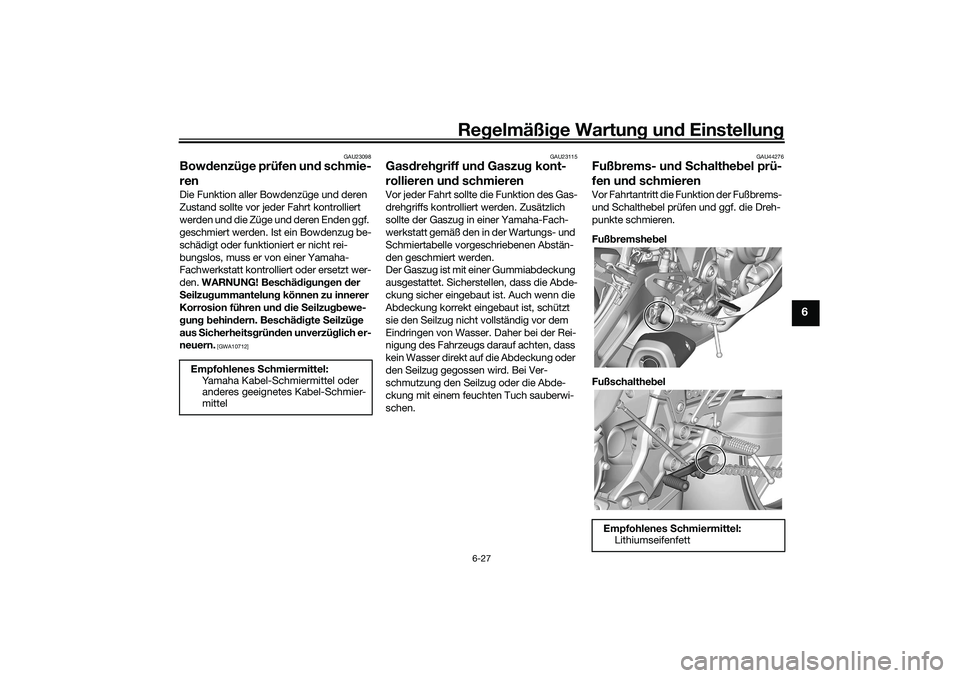

Regelmäßige Wartung und Einstellung
6-27
6
GAU23098
Bowdenzüge prüfen und schmie-
renDie Funktion aller Bowdenzüge und deren
Zustand sollte vor jeder Fahrt kontrolliert
werden und die Züge und deren Enden ggf.
geschmiert werden. Ist ein Bowdenzug be-
schädigt oder funktioniert er nicht rei-
bungslos, muss er von einer Yamaha-
Fachwerkstatt kontrolliert oder ersetzt wer-
den. WARNUNG! Beschädigungen der
Seilzugummantelung können zu innerer
Korrosion führen und die Seilzugbewe-
gung behindern. Beschädigte Seilzüge
aus Sicherheitsgründen unverzüglich er-
neuern.
[GWA10712] GAU23115
Gasdrehgriff und Gaszug kont-
rollieren und schmierenVor jeder Fahrt sollte die Funktion des Gas-
drehgriffs kontrolliert werden. Zusätzlich
sollte der Gaszug in einer Yamaha-Fach-
werkstatt gemäß den in der Wartungs- und
Schmiertabelle vorgeschriebenen Abstän-
den geschmiert werden.
Der Gaszug ist mit einer Gummiabdeckung
ausgestattet. Sicherstellen, dass die Abde-
ckung sicher eingebaut ist. Auch wenn die
Abdeckung korrekt eingebaut ist, schützt
sie den Seilzug nicht vollständig vor dem
Eindringen von Wasser. Daher bei der Rei-
nigung des Fahrzeugs darauf achten, dass
kein Wasser direkt auf die Abdeckung oder
den Seilzug gegossen wird. Bei Ver-
schmutzung den Seilz
ug oder die Abde-
ckung mit einem feuchten Tuch sauberwi-
schen.
GAU44276
Fußbrems- und Sc halthebel prü-
fen und schmierenVor Fahrtantritt die Funktion der Fußbrems-
und Schalthebel prüfen und ggf. die Dreh-
punkte schmieren.
Fußbremshebel
Fußschalthebel
Empfohlenes Schmiermittel:
Yamaha Kabel-Schmiermittel oder
anderes geeignetes Kabel-Schmier-
mittel
Empfohlenes Schmiermittel:Lithiumseifenfett
UBEBG0G0.book Page 27 Friday, July 2, 2021 10:19 AM

Regelmäßige Wartung und Einstellung
6-28
6
GAU23144
Handbrems- und Kupplungshe-
bel prüfen und schmierenVor jeder Fahrt die Funktion der Hand-
brems- und Kupplungshebel prüfen und
ggf. die Drehpunkte schmieren.
Handbremshebel
Kupplungshebel
GAU89101
Seitenständer prüfen und
schmierenDie Funktion des Seitenständers sollte vor
jeder Fahrt geprüft werden und die Dreh-
punkte und Metall-auf-Metall-Kontaktober-
flächen sollten gegebenenfalls geschmiert
werden.
WARNUNG
GWA10732
Falls der Seitenständer klemmt, diesen
von einer Yamaha-Fachwerkstatt in-
stand setzen lassen. Andernfalls könnte
der Seitenständer den Boden berühren
und den Fahrer ablenken, was zu einem
möglichen Kontrollverlust führen kann.
Empfohlene Schmiermittel:Handbremshebel:
Silikonfett
Kupplungshebel: Lithiumseifenfett
Empfohlenes Schmiermittel:Molybdändisulfidfett
UBEBG0G0.book Page 28 Friday, July 2, 2021 10:19 AM

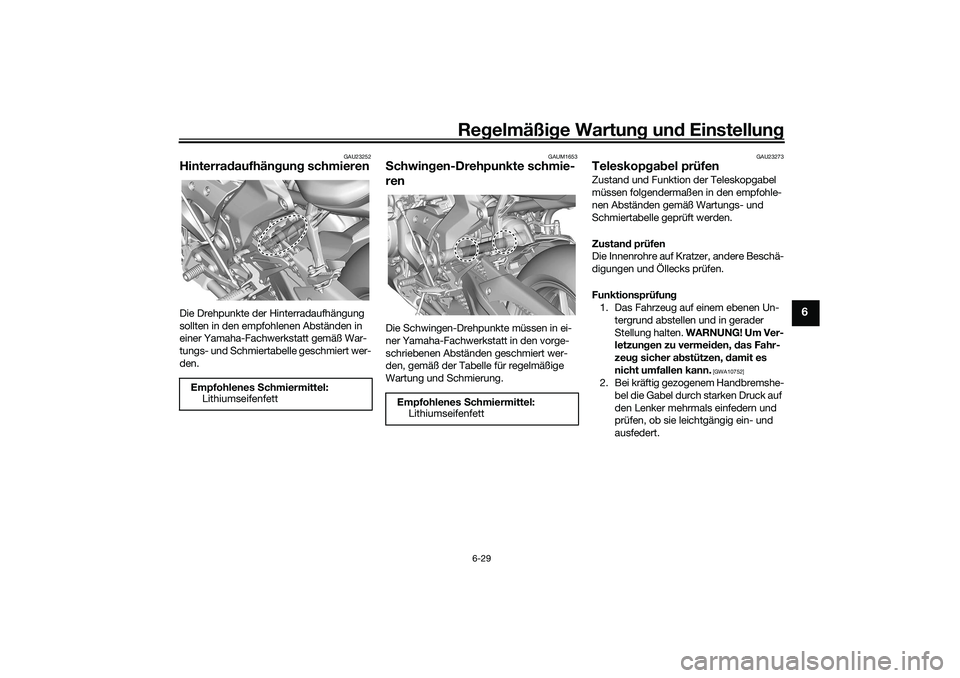

Regelmäßige Wartung und Einstellung
6-29
6
GAU23252
Hinterradaufhängung schmierenDie Drehpunkte der Hinterradaufhängung
sollten in den empfohlenen Abständen in
einer Yamaha-Fachwerkstatt gemäß War-
tungs- und Schmiertabelle geschmiert wer-
den.
GAUM1653
Schwingen-Drehpunkte schmie-
renDie Schwingen-Drehpunkte müssen in ei-
ner Yamaha-Fachwerkstatt in den vorge-
schriebenen Abständen geschmiert wer-
den, gemäß der Tabelle für regelmäßige
Wartung und Schmierung.
GAU23273
Teleskopgabel prüfenZustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustand prüfen
Die Innenrohre auf Kratzer, andere Beschä-
digungen und Öllecks prüfen.
Funktionsprüfung
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader
Stellung halten. WARNUNG! Um Ver-
letzungen zu vermeiden, das Fahr-
zeug sicher abstützen, damit es
nicht umfallen kann.
[GWA10752]
2. Bei kräftig gezogenem Handbremshe-
bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
Empfohlenes Schmiermittel:
Lithiumseifenfett
Empfohlenes Schmiermittel:Lithiumseifenfett
UBEBG0G0.book Page 29 Friday, July 2, 2021 10:19 AM

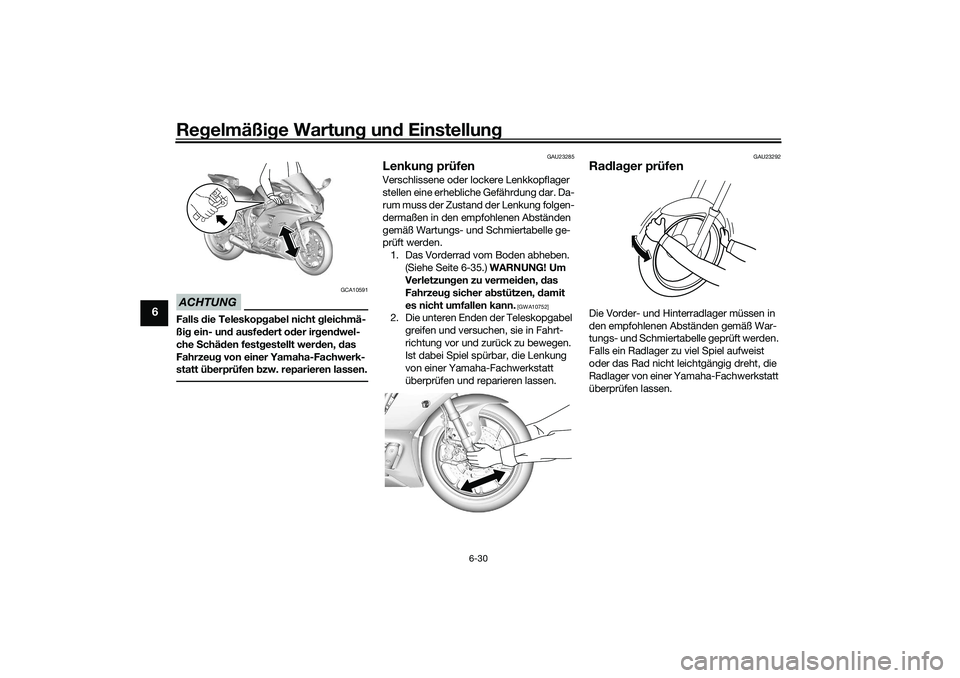

Regelmäßige Wartung und Einstellung
6-30
6
ACHTUNG
GCA10591
Falls die Teleskopgabel nicht gleichmä-
ßig ein- und ausfedert oder irgendwel-
che Schäden festgestellt werden, das
Fahrzeug von einer Yamaha-Fachwerk-
statt überprüfen bzw. reparieren lassen.
GAU23285
Lenkung prüfenVerschlissene oder lockere Lenkkopflager
stellen eine erhebliche Gefährdung dar. Da-
rum muss der Zustand der Lenkung folgen-
dermaßen in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle ge-
prüft werden.1. Das Vorderrad vom Boden abheben. (Siehe Seite 6-35.) WARNUNG! Um
Verletzungen zu vermeiden, das
Fahrzeug sicher abstützen, damit
es nicht umfallen kann.
[GWA10752]
2. Die unteren Enden der Teleskopgabel
greifen und versuchen, sie in Fahrt-
richtung vor und zurück zu bewegen.
Ist dabei Spiel spürbar, die Lenkung
von einer Yamaha-Fachwerkstatt
überprüfen und reparieren lassen.
GAU23292
Radlager prüfenDie Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zu viel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.
UBEBG0G0.book Page 30 Friday, July 2, 2021 10:19 AM
