YAMAHA YZF-R7 2022 Manuale de Empleo (in Spanish)

Funciones de los instrumentos y mandos
3-16
3
SAU13077
Tapón del depósito de gasolinaPara abrir el tapón del depósito de gaso-
lina
Abra la tapa de la cerradura del tapón del
depósito de gasolina, introduzca la llave y
gírela 1/4 de vuelta en el sentido de las agu-
jas del reloj. La cerradura se desbloquea y
puede abrirse el tapón del depósito de ga-
solina.Para cerrar el tapón del depósito de ga-
solina
Con la llave introducida, empuje hacia aba-
jo el tapón del depósito de gasolina. Gire la
llave 1/4 de vuelta en el sentido contrario al
de las agujas del reloj, extráigala y cierre la
tapa de la cerradura.
NOTANo se puede cerrar el tapón del depósito
de gasolina si la llave no se encuentra en la
cerradura. Además, la llave no se puede
extraer si el tapón no está correctamente
cerrado y bloqueado.
ADVERTENCIA
SWA11092
Después de repostar, verifique que el ta-
pón del depósito de gasolina quede co-
rrectamente cerrado. Una fuga de
gasolina significa peligro de incendio.
1. Sensor de la rueda delantera
2. Rotor del sensor de la rueda delantera
1. Sensor de la rueda trasera
2. Rotor del sensor de la rueda trasera
1 1 1
2 2
1 1 1
2 2
1. Cubierta de la cerradura del tapón del depó- sito de gasolina
2. Desbloquear.
1 1 1
2 2
UBEBS0S0.book Page 16 Friday, July 2, 2021 10:18 AM

Funciones de los instrumentos y mandos
3-17
3
SAU13222

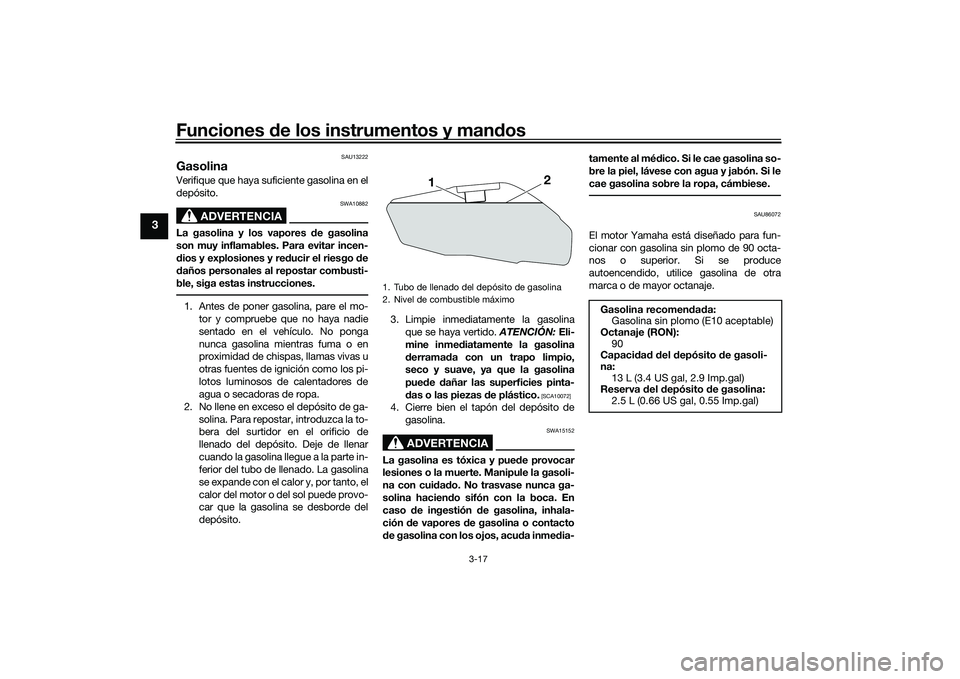

GasolinaVerifique que haya suficiente gasolina en el
depósito.
ADVERTENCIA
SWA10882
La gasolina y los vapores de gasolina
son muy inflamables. Para evitar incen-
dios y explosiones y reducir el riesgo de
daños personales al repostar combusti-
ble, siga estas instrucciones.1. Antes de poner gasolina, pare el mo-tor y compruebe que no haya nadie
sentado en el vehículo. No ponga
nunca gasolina mientras fuma o en
proximidad de chispas, llamas vivas u
otras fuentes de ignición como los pi-
lotos luminosos de calentadores de
agua o secadoras de ropa.
2. No llene en exceso el depósito de ga- solina. Para repostar, introduzca la to-
bera del surtidor en el orificio de
llenado del depósito. Deje de llenar
cuando la gasolina llegue a la parte in-
ferior del tubo de llenado. La gasolina
se expande con el calor y, por tanto, el
calor del motor o del sol puede provo-
car que la gasolina se desborde del
depósito. 3. Limpie inmediatamente la gasolina
que se haya vertido. ATENCIÓN: Eli-
mine inmediatamente la gasolina
derramada con un trapo limpio,
seco y suave, ya que la gasolina
puede dañar las superficies pinta-
das o las piezas de plástico.
[SCA10072]
4. Cierre bien el tapón del depósito de gasolina.
ADVERTENCIA
SWA15152
La gasolina es tóxica y puede provocar
lesiones o la muerte. Manipule la gasoli-
na con cuidado. No trasvase nunca ga-
solina haciendo sifón con la boca. En
caso de ingestión de gasolina, inhala-
ción de vapores de gasolina o contacto
de gasolina con los ojos, acuda inmedia- tamente al médico. Si le cae gasolina so-
bre la piel, lávese con agua y jabón. Si le
cae gasolina sobre la ropa, cámbiese.
SAU86072
El motor Yamaha está
diseñado para fun-
cionar con gasolina sin plomo de 90 octa-
nos o superior. Si se produce
autoencendido, utilice gasolina de otra
marca o de mayor octanaje.
1. Tubo de llenado del depósito de gasolina
2. Nivel de combustible máximo
2
1
Gasolina recomendada: Gasolina sin plomo (E10 aceptable)
Octanaje (RON):
90
Capacidad del depósito de gasoli-
na:
13 L (3.4 US gal, 2.9 Imp.gal)
Reserva del depósito de gasolina: 2.5 L (0.66 US gal, 0.55 Imp.gal)
UBEBS0S0.book Page 17 Friday, July 2, 2021 10:18 AM

Funciones de los instrumentos y mandos
3-18
3

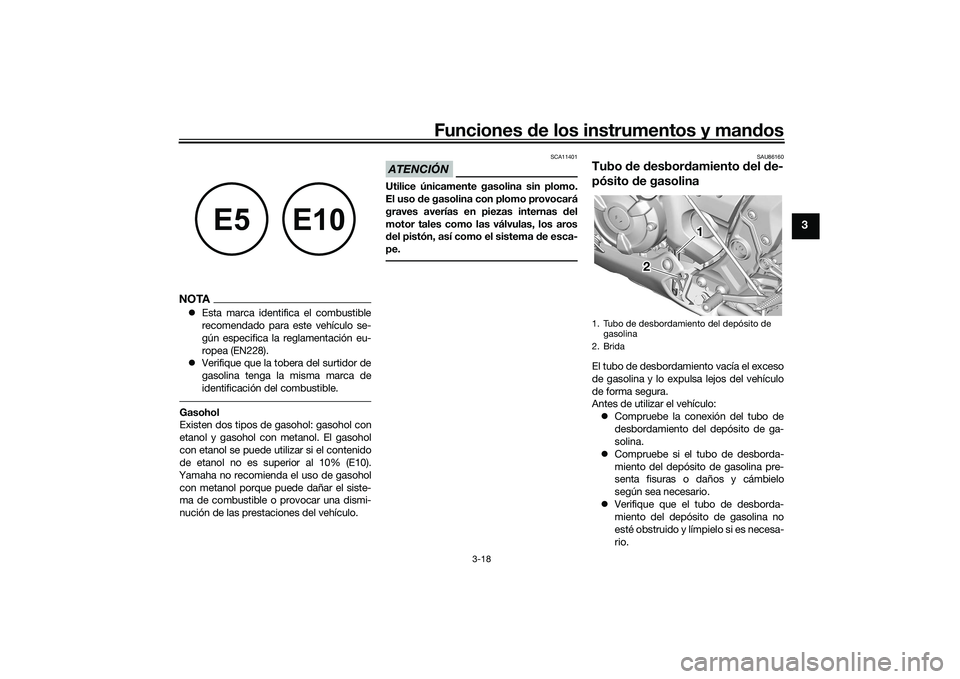

NOTAEsta marca identifica el combustible
recomendado para este vehículo se-
gún especifica la reglamentación eu-
ropea (EN228).
 Verifique que la tobera del surtidor de
gasolina tenga la misma marca de
identificación del combustible.Gasohol
Existen dos tipos de gasohol: gasohol con
etanol y gasohol con metanol. El gasohol
con etanol se puede utilizar si el contenido
de etanol no es superior al 10% (E10).
Yamaha no recomienda el uso de gasohol con metanol porque puede dañar el siste-
ma de combustible o provocar una dismi-
nución de las prestaciones del vehículo.
ATENCIÓN
SCA11401
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
graves averías en piezas internas del
motor tales como las válvulas, los aros
del pistón, así como el sistema de esca-
pe.
SAU86160
Tubo de desbordamiento del de-
pósito de gasolinaEl tubo de desbordamiento vacía el exceso
de gasolina y lo expulsa lejos del vehículo
de forma segura.
Antes de utilizar el vehículo:  Compruebe la conexión del tubo de
desbordamiento del depósito de ga-
solina.
 Compruebe si el tubo de desborda-
miento del depósito de gasolina pre-
senta fisuras o daños y cámbielo
según sea necesario.
 Verifique que el tubo de desborda-
miento del depósito de gasolina no
esté obstruido y límpielo si es necesa-
rio.
E5
E10
1. Tubo de desbordamiento del dep

Funciones de los instrumentos y mandos
3-19
3

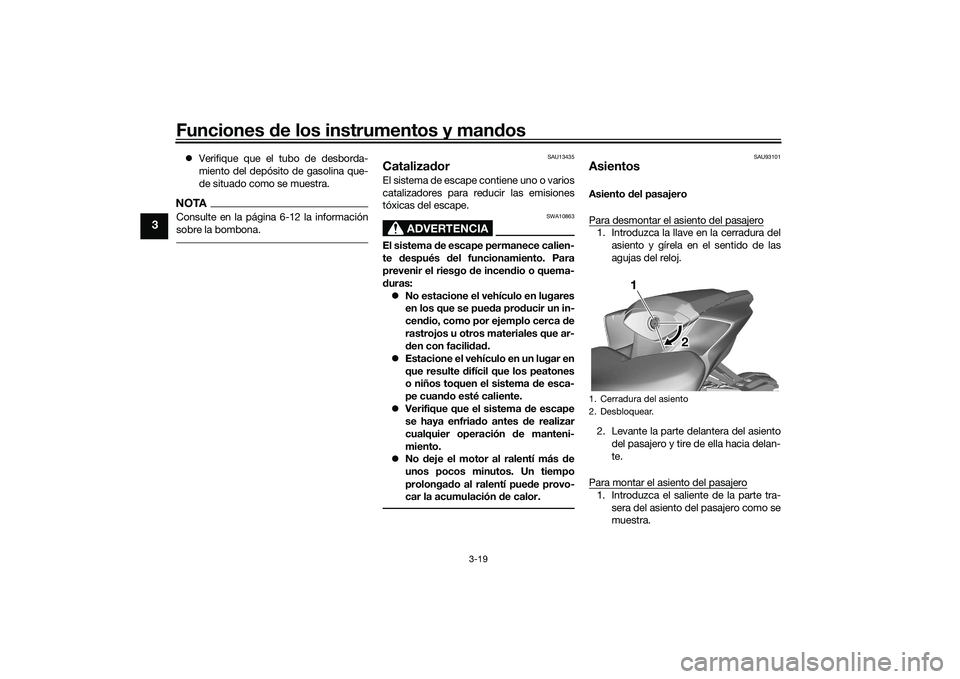

Verifique que el tubo de desborda-
miento del depósito de gasolina que-
de situado como se muestra.NOTAConsulte en la página 6-12 la información
sobre la bombona.
SAU13435
CatalizadorEl sistema de escape contiene uno o varios
catalizadores para reducir las emisiones
tóxicas del escape.
ADVERTENCIA
SWA10863
El sistema de escape permanece calien-
te después del funcionamiento. Para
prevenir el riesgo de incendio o quema-
duras:
 No estacione el vehículo en lugares
en los que se pueda producir un in-
cendio, como por ejemplo cerca de
rastrojos u otros materiales que ar-
den con facilidad.
 Estacione el vehículo en un lugar en
que resulte difícil que los peatones
o niños toquen el sistema de esca-
pe cuando esté caliente.
 Verifique que el sistema de escape
se haya enfriado antes de realizar
cualquier operación de manteni-
miento.
 No deje el motor al ralentí más de
unos pocos minutos. Un tiempo
prolongado al ralentí puede provo-
car la acumulación de calor.
SAU93101
AsientosAsiento del pasajero
Para desmontar el asiento del pasajero1. Introduzca la llave en la cerradura del
asiento y gírela en el sentido de las
agujas del reloj.
2. Levante la parte delantera del asiento del pasajero y tire de ella hacia delan-
te.
Para montar el asiento del pasajero1. Introduzca el saliente de la parte tra- sera del asiento del pasajero como se
muestra.1. Cerradura del asiento
2. Desbloquear.
111
22
UBEBS0S0.book Page 19 Friday, July 2, 2021 10:18 AM

Funciones de los instrumentos y mandos
3-20
3

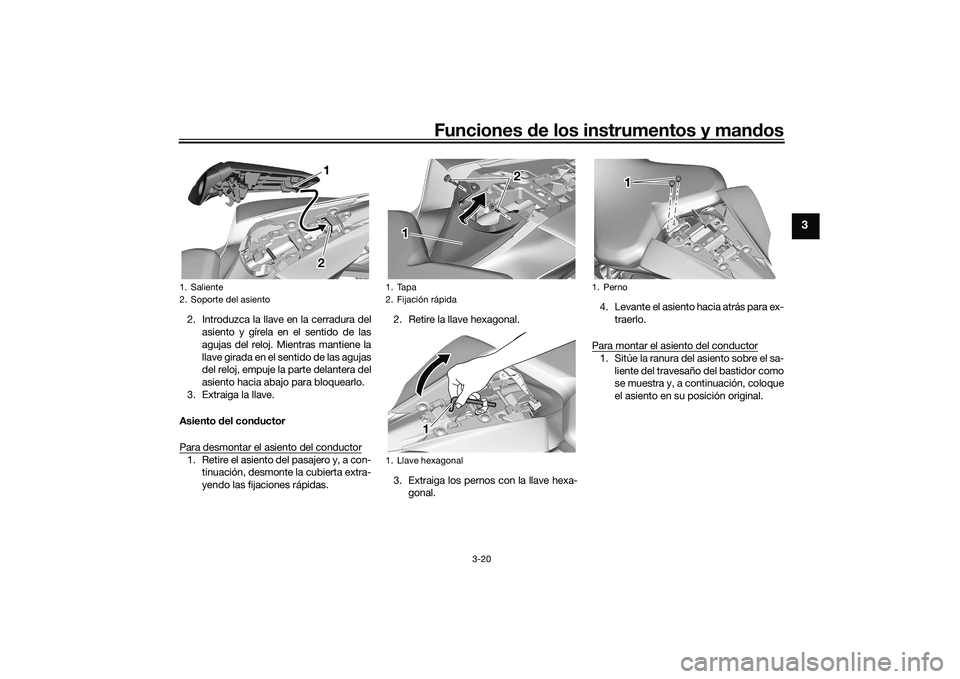

2. Introduzca la llave en la cerradura delasiento y gírela en el sentido de las
agujas del reloj. Mientras mantiene la
llave girada en el sentido de las agujas
del reloj, empuje la parte delantera del
asiento hacia abajo para bloquearlo.
3. Extraiga la llave.
Asiento del conductor
Para desmontar el asiento del conductor1. Retire el asiento del pasajero y, a con- tinuación, desmonte la cubierta extra-
yendo las fijaciones rápidas. 2. Retire la llave hexagonal.
3. Extraiga los pernos con la llave hexa-
gonal. 4. Levante el asiento hacia atrás para ex-
traerlo.
Para montar el asiento del conductor
1. Sitúe la ranura del asiento sobre el sa- liente del travesaño del bastidor como
se muestra y, a continuación, coloque
el asiento en su posición original.
1. Saliente
2. Soporte del asiento
1
2 2 2
1. Tapa
2. Fijación rápida
1. Llave hexagonal
1 1 1 2 2
1 1 1
1. Perno
1 1 1
UBEBS0S0.book Page 20 Friday, July 2, 2021 10:18 AM

Funciones de los instrumentos y mandos
3-21
3

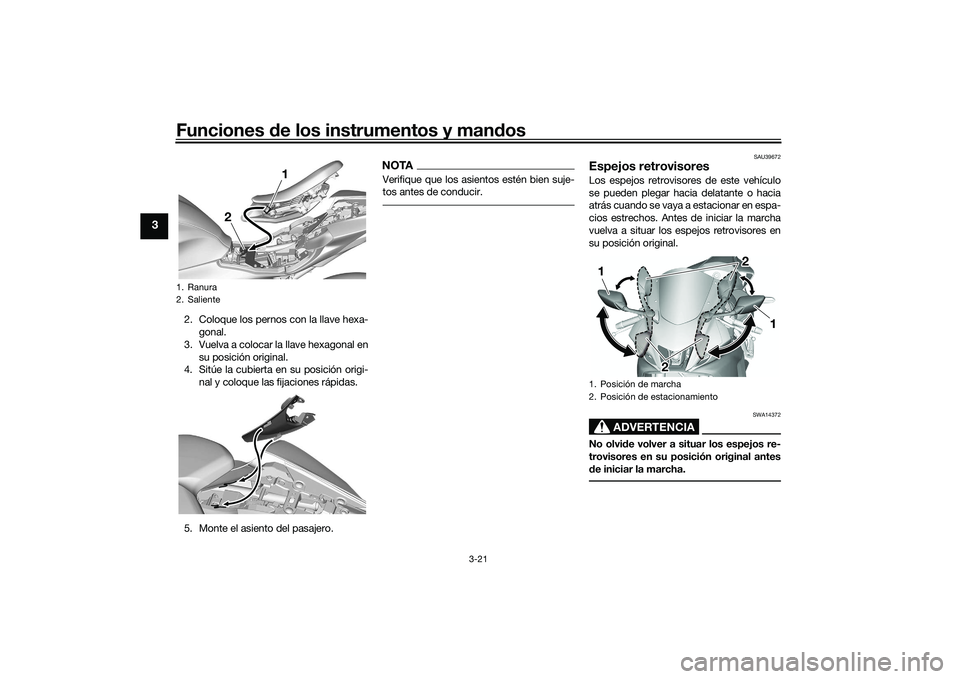

2. Coloque los pernos con la llave hexa-gonal.
3. Vuelva a colocar la llave hexagonal en su posición original.
4. Sitúe la cubierta en su posición origi-
nal y coloque las fijaciones rápidas.
5. Monte el asiento del pasajero.
NOTAVerifique que los asientos estén bien suje-
tos antes de conducir.
SAU39672
Espejos retrovisoresLos espejos retrovisores de este vehículo
se pueden plegar hacia delatante o hacia
atrás cuando se vaya a estacionar en espa-
cios estrechos. Antes de iniciar la marcha
vuelva a situar los espejos retrovisores en
su posición original.
ADVERTENCIA
SWA14372
No olvide volver a situar los espejos re-
trovisores en su posición original antes
de iniciar la marcha.
1. Ranura
2. Saliente
1 1 1
2 2
1. Posición de marcha
2. Posición de estacionamiento1 1
2 2 22 2
UBEBS0S0.book Page 21 Friday, July 2, 2021 10:18 AM

Funciones de los instrumentos y mandos
3-22
3
SAU76345

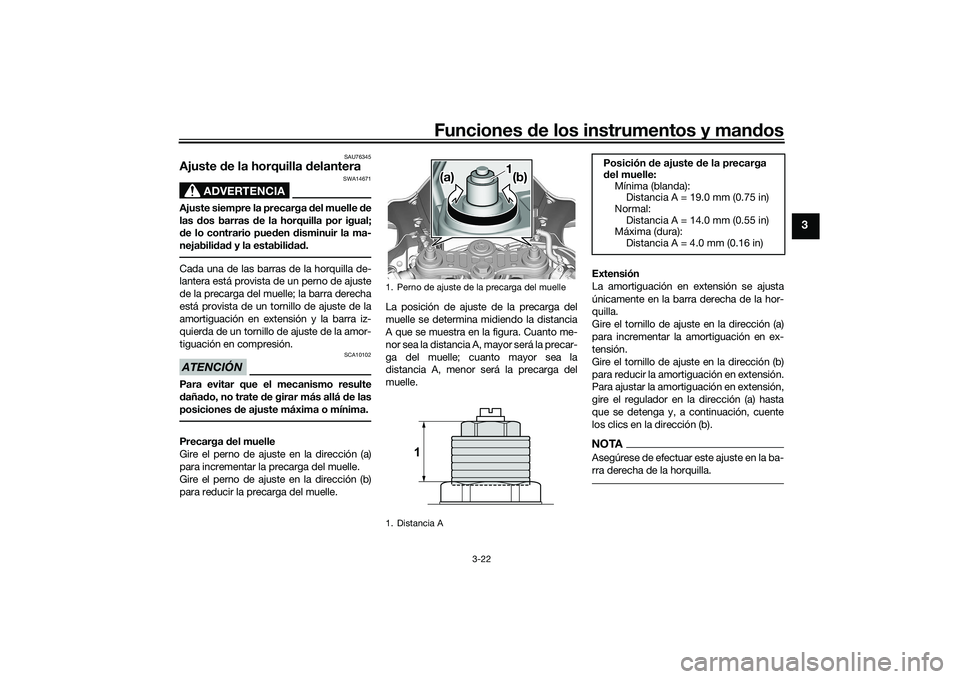

Ajuste de la horquilla delantera
ADVERTENCIA
SWA14671
Ajuste siempre la precarga del muelle de
las dos barras de la horquilla por igual;
de lo contrario pueden disminuir la ma-
nejabilidad y la estabilidad.Cada una de las barras de la horquilla de-
lantera está provista de un perno de ajuste
de la precarga del muelle; la barra derecha
está provista de un tornillo de ajuste de la
amortiguación en extensión y la barra iz-
quierda de un tornillo de ajuste de la amor-
tiguación en compresión.ATENCIÓN
SCA10102
Para evitar que el mecanismo resulte
dañado, no trate de girar más allá de las
posiciones de ajuste máxima o mínima.Precarga del muelle
Gire el perno de ajuste en la dirección (a)
para incrementar la precarga del muelle.
Gire el perno de ajuste en la dirección (b)
para reducir la precarga del muelle.La posición de ajuste de la precarga del
muelle se determina midiendo la distancia
A que se muestra en la figura. Cuanto me-
nor sea la distancia A, mayor será la precar-
ga del muelle; cuanto mayor sea la
distancia A, menor será la precarga del
muelle.
Extensión
La amortiguación en extensión se ajusta
únicamente en la barra derecha de la hor-
quilla.
Gire el tornillo de ajuste en la dirección (a)
para incrementar la amortiguación en ex-
tensión.
Gire el tornillo de ajuste en la dirección (b)
para reducir la amortiguación en extensión.
Para ajustar la amortiguación en extensión,
gire el regulador en la dirección (a) hasta
que se detenga y, a continuación, cuente
los clics en la dirección (b).
NOTAAsegúrese de efectuar este ajuste en la ba-
rra derecha de la horquilla.
1. Perno de ajuste de la precarga del muelle
1. Distancia A
(a) (a)
(b) (b)
(a) (b) 1 1
1
Posición de ajuste de la precarga
del muelle:
Mínima (blanda): Distancia A = 19.0 mm (0.75 in)
Normal:
Distancia A = 14.0 mm (0.55 in)
Máxima (dura): Distancia A = 4.0 mm (0.16 in)
UBEBS0S0.book Page 22 Friday, July 2, 2021 10:18 AM

Funciones de los instrumentos y mandos
3-23
3

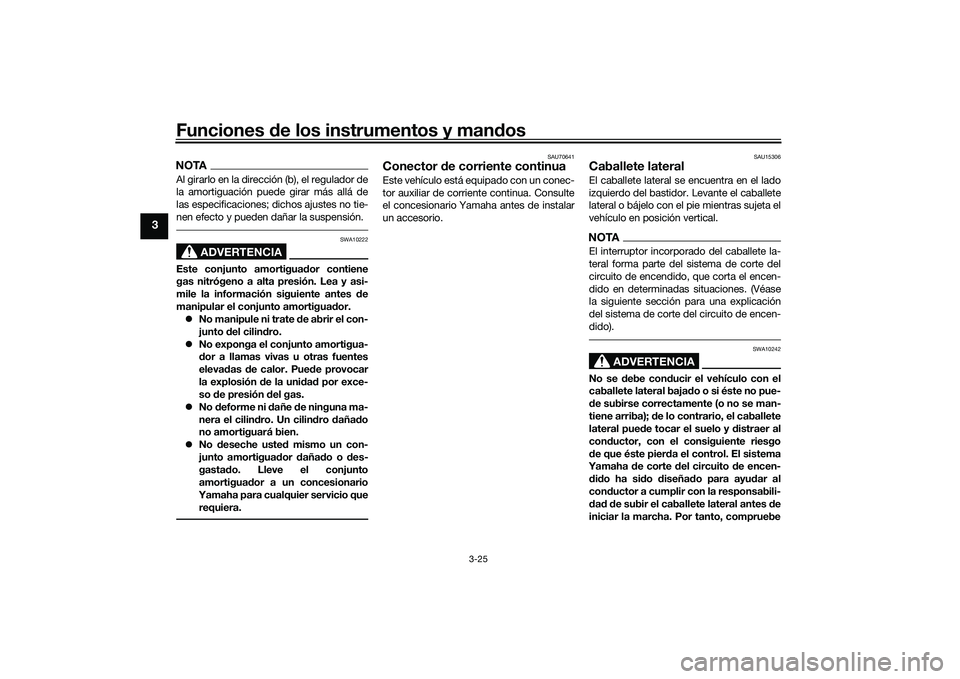

NOTAAl girar el regulador de la amortigua-
ción en la dirección (a), la posición de
0 clics y la posición de 1 clic pueden
ser la misma.
 Al girarlo en la dirección (b), el regula-
dor de la amortiguación puede girar
más clics de los especificados; dichos
ajustes no tienen efecto y pueden da-
ñar la suspensión.

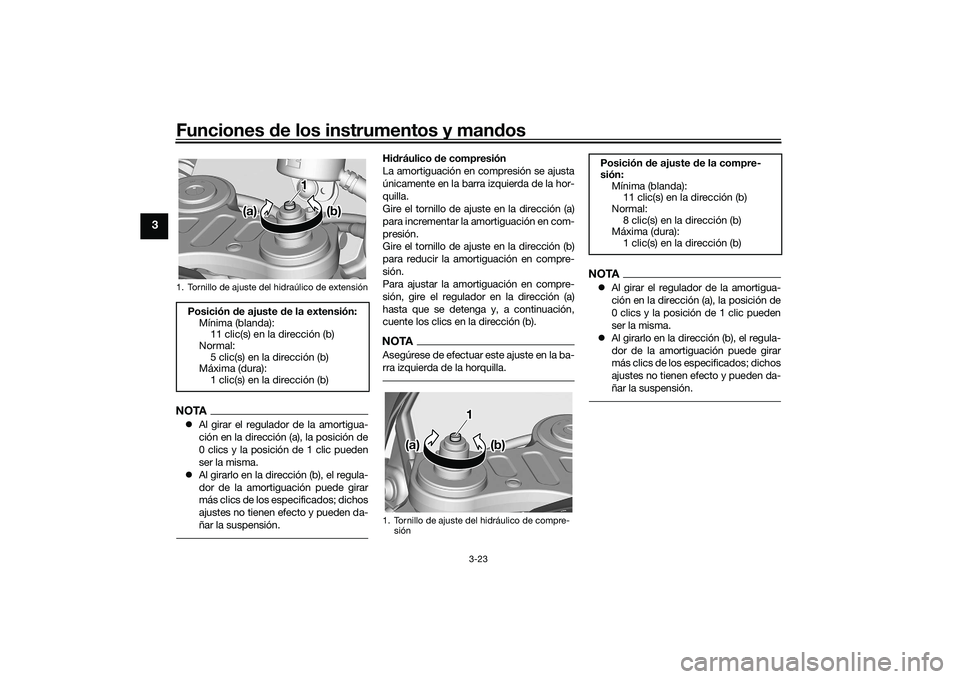

Hidráulico de compresión
La amortiguación en compresión se ajusta
únicamente en la barra izquierda de la hor-
quilla.
Gire el tornillo de ajuste en la dirección (a)
para incrementar la amortiguación en com-
presión.
Gire el tornillo de ajuste en la dirección (b)
para reducir la amortiguación en compre-
sión.
Para ajustar la amortiguación en compre-
sión, gire el regulador en la dirección (a)
hasta que se detenga y, a continuación,
cuente los clics en la dirección (b).NOTAAsegúrese de efectuar este ajuste en la ba-
rra izquierda de la horquilla.
NOTAAl girar el regulador de la amortigua-
ción en la dirección (a), la posición de
0 clics y la posición de 1 clic pueden
ser la misma.
 Al girarlo en la dirección (b), el regula-
dor de la amortiguación puede girar
más clics de los especificados; dichos
ajustes no tienen efecto y pueden da-
ñar la suspensión.
1. Tornillo de ajuste del hidraúlico de extensiónPosición de ajuste de la extensión:
Mínima (blanda):11 clic(s) en la dirección (b)
Normal:
5 clic(s) en la dirección (b)
Máxima (dura): 1 clic(s) en la dirección (b)
(a) (a) (b) (b)
(a) (b)
1 1
1. Tornillo de ajuste del hidráulico de compre-
sión
1 1 1
(a) (a) (b) (b)
(a) (b)
Posición de ajuste de la compre-
sión:
Mínima (blanda):11 clic(s) en la dirección (b)
Normal:
8 clic(s) en la dirección (b)
Máxima (dura): 1 clic(s) en la dirección (b)
UBEBS0S0.book Page 23 Friday, July 2, 2021 10:18 AM

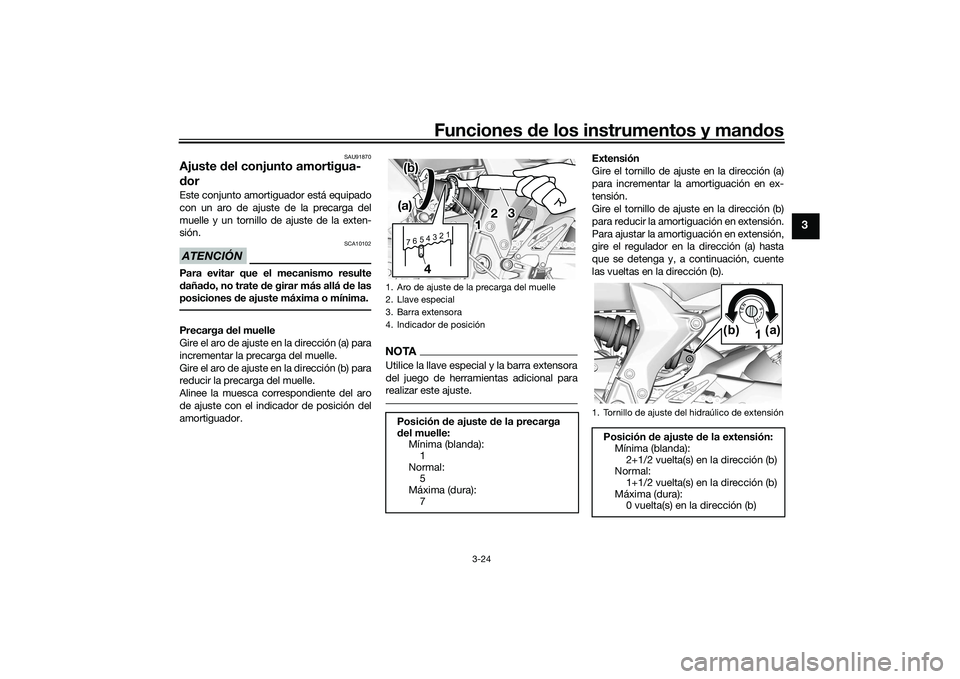

Funciones de los instrumentos y mandos
3-24
3
SAU91870
Ajuste del conjunto amortigua-
dorEste conjunto amortiguador está equipado
con un aro de ajuste de la precarga del
muelle y un tornillo de ajuste de la exten-
sión.ATENCIÓN
SCA10102
Para evitar que el mecanismo resulte
dañado, no trate de girar más allá de las
posiciones de ajuste máxima o mínima.Precarga del muelle
Gire el aro de ajuste en la dirección (a) para
incrementar la precarga del muelle.
Gire el aro de ajuste en la dirección (b) para
reducir la precarga del muelle.
Alinee la muesca correspondiente del aro
de ajuste con el indicador de posición del
amortiguador.
NOTAUtilice la llave especial y la barra extensora
del juego de herramientas adicional para
realizar este ajuste.
Extensión
Gire el tornillo de ajuste en la dirección (a)
para incrementar la amortiguación en ex-
tensión.
Gire el tornillo de ajuste en la dirección (b)
para reducir la amortiguación en extensión.
Para ajustar la amortiguación en extensión,
gire el regulador en la dirección (a) hasta
que se detenga y, a continuación, cuente
las vueltas en la dirección (b).
1. Aro de ajuste de la precarga del muelle
2. Llave especial
3. Barra extensora
4. Indicador de posición
Posición de ajuste de la precarga
del muelle:Mínima (blanda):1
Normal: 5
Máxima (dura):
776
54321
33
2
13
2
1
4
(b)(b)(a)(a)(b)
(a)
1. Tornillo de ajuste del hidraúlico de extensión
Posición de ajuste de la extensión: Mínima (blanda):
2+1/2 vuelta(s) en la dirección (b)
Normal: 1+1/2 vuelta(s) en la dirección (b)
Máxima (dura): 0 vuelta(s) en la dirección (b)
1(a)(b)
UBEBS0S0.book Page 24 Friday, July 2, 2021 10:18 AM

Funciones de los instrumentos y mandos
3-25
3
NOTAAl girarlo en la dirección (b), el regulador de
la amortiguación puede girar más allá de
las especificaciones; dichos ajustes no tie-
nen efecto y pueden dañar la suspensión.
ADVERTENCIA
SWA10222
Este conjunto amortiguador contiene
gas nitrógeno a alta presión. Lea y asi-
mile la información siguiente antes de
manipular el conjunto amortiguador. No manipule ni trate de abrir el con-
junto del cilindro.
 No exponga el conjunto amortigua-
dor a llamas vivas u otras fuentes
elevadas de calor. Puede provocar
la explosión de la unidad por exce-
so de presión del gas.
 No deforme ni dañe de ninguna ma-
nera el cilindro. Un cilindro dañado
no amortiguará bien.
 No deseche usted mismo un con-
junto amortiguador dañado o des-
gastado. Lleve el conjunto
amortiguador a un concesionario
Yamaha para cualquier servicio que
requiera.
SAU70641
Conector de corriente continuaEste vehículo está equipado con un conec-
tor auxiliar de corriente continua. Consulte
el concesionario Yamaha antes de instalar
un accesorio.
SAU15306
Caballete lateralEl caballete lateral se encuentra en el lado
izquierdo del bastidor. Levante el caballete
lateral o bájelo con el pie mientras sujeta el
vehículo en posición vertical.NOTAEl interruptor incorporado del caballete la-
teral forma parte del sistema de corte del
circuito de encendido, que corta el encen-
dido en determinadas situaciones. (Véase
la siguiente sección para una explicación
del sistema de corte del circuito de encen-
dido).
ADVERTENCIA
SWA10242
No se debe conducir el vehículo con el
caballete lateral bajado o si éste no pue-
de subirse correctamente (o no se man-
tiene arriba); de lo contrario, el caballete
lateral puede tocar el suelo y distraer al
conductor, con el consiguiente riesgo
de que éste pierda el control. El sistema
Yamaha de corte del circuito de encen-
dido ha sido diseñado para ayudar al
conductor a cumplir con la responsabili-
dad de subir el caballete lateral antes de
iniciar la marcha. Por tanto, compruebe
UBEBS0S0.book Page 25 Friday, July 2, 2021 10:18 AM
