Page 71 of 104

Entretien périodique et réglage
6-21
6
AVERTISSEMENT
FWA10601
Cette moto est équipée de pneus pour
conduite à très grande vitesse. Afin de ti-
rer le meilleur profit de ces pneus, il con-
vient de respecter les consignes qui sui-
vent. Remplacer les pneus exclusive-
ment par les pneus spécifiés.
D’autres pneus risquent d’éclater
lors de la conduite à très grande vi-
tesse.
Les pneus neufs peuvent avoir une
adhérence relativement faible sur
certaines surfaces jusqu’à ce qu’ils
aient été “rodés”. Il est donc
conseillé, avant de rouler à grande
vitesse, de rouler prudemment pen-
dant environ 100 km (60 mi) après
avoir installé un pneu neuf.
Rouler pendant quelques minutes à
une vitesse modérée afin d’amener
les pneus à température de fonc-
tionnement avant de rouler à
grande vitesse.
Toujours adapter la pression de
gonflage aux conditions de
conduite.
FAU21963
Roues couléesPour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues re-
commandées.
Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut et ne sont ni voilées ni autrement
endommagées. Si une roue est en-
dommagée de quelque façon, la faire
remplacer par un concessionnaire
Yamaha. Ne jamais tenter une quel- conque réparation sur une roue. Toute
roue déformée ou craquelée doit être
remplacée.
Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.
Pneu avant :
Taille :
120/70ZR17M/C 58W
Fabricant/modèle : BRIDGESTONE/BATTLAX
HYPERSPORT S22F
Pneu arrière : Taille :
180/55ZR17M/C 73W
Fabricant/modèle : BRIDGESTONE/BATTLAX
HYPERSPORT S22R
AVANT et ARRIÈRE : Valve de gonflage :
TR412
Obus de valve : #9100 (d’origine)
UBEBF0F0.book Page 21 Friday, July 2, 2021 9:57 AM
Page 72 of 104

Entretien périodique et réglage
6-22
6
FAU22083
Réglage de la garde du levier
d’embrayageMesurer la garde du levier d’embrayage
comme illustré.
Contrôler régulièrement la garde du levier
d’embrayage et, si nécessaire, la régler
comme suit.
Pour augmenter la garde du levier d’em-
brayage, tourner la vis de réglage de la
garde dans le sens (a). Pour la réduire, tour-
ner la vis de réglage dans le sens (b).
N.B.Si la garde spécifiée ne peut être obtenue
en suivant les explications ci-dessus ou si
l’embrayage ne fonctionne pas correcte-
ment, faire contrôler le mécanisme de l’em-
brayage par un concessionnaire Yamaha.
FAU37914
Contrôle de la garde du levier de
freinLa garde à l’extrémité du levier de frein doit
être inexistante. Si ce n’est pas le cas, faire
contrôler le circuit des freins par un con-
cessionnaire Yamaha.
AVERTISSEMENT
FWA14212
Une sensation de mollesse dans le levier
de frein pourrait signaler la présence
d’air dans le circuit de freinage. Dans ce
cas, ne pas utiliser le véhicule avant
d’avoir fait purger le circuit par un con-
cessionnaire Yamaha. La présence d’air
dans le circuit hydraulique réduit la puis-
sance de freinage et cela pourrait provo-
quer la perte de contrôle du véhicule et
être la cause d’un accident.
1. Vis de réglage de la garde du levier d’em-brayage
2. Garde du levier d’embrayageGarde du levier d’embrayage : 5.0–10.0 mm (0.20–0.39 in)2 2 2 (a) (a)
1 (a)
(b) (b) (b)
1
1. Garde nulle au levier de frein
1
UBEBF0F0.book Page 22 Friday, July 2, 2021 9:57 AM
Page 73 of 104

Entretien périodique et réglage
6-23
6
FAU36505
Contacteurs de feu stopLe feu stop doit s’allumer juste avant que le
freinage ait lieu. Le feu stop est activé par
des contacteurs raccordés au levier de
frein et à la pédale de frein. Les contacteurs
de feu stop étant des composants du sys-
tème d’antiblocage des roues, ils ne doi-
vent être réparés que par un concession-
naire Yamaha.
FAU22393
Contrôle des plaquettes de frein
avant et arrièreContrôler l’usure des plaquettes de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et grais-
sages périodiques.
FAU36891
Plaquettes de frein avant
Chaque plaquette de frein avant est munie
d’indicateurs d’usure. Les indicateurs per-
mettent de contrôler l’usure des plaquettes
sans devoir démonter le frein. Contrôler
l’usure de plaquette en vérifiant la position
des indicateurs d’usure tout en actionnant
le frein. Si une plaquette de frein est usée
au point qu’un indicateur touche presque le disque de frein, faire remplacer la paire de
plaquettes par un concessionnaire
Yamaha.
FAU46292
Plaquettes de frein arrière
Sur chaque plaquette de frein arrière fi-
gurent des rainures d’indication d’usure.
Ces rainures permettent de contrôler
l’usure des plaquettes
sans devoir démon-
ter le frein. Contrôler l’usure des plaquettes
en vérifiant les rainures. Si une plaquette de
frein est usée au point qu’une rainure d’in-
dication d’usure devient presque visible,
faire remplacer la paire de plaquettes par
un concessionnaire Yamaha.
1. Indicateur d’usure de plaquette de frein
1
1
1. Rainure d’indication d’usure de plaquette de frein
1
1
UBEBF0F0.book Page 23 Friday, July 2, 2021 9:57 AM
Page 74 of 104

Entretien périodique et réglage
6-24
6
FAU40262
Contrôle du niveau du liquide de
freinAvant de démarrer, s’assurer que le niveau
du liquide de frein dépasse le repère de ni-
veau minimum. S’assurer que le haut du ré-
servoir est à l’horizontale avant de vérifier le
niveau du liquide de frein. Faire l’appoint de
liquide de frein si nécessaire.
Frein avantFrein arrière
AVERTISSEMENT
FWA16011
Un entretien incorrect peut entraîner la
perte de capacité de freinage. Prendre
les précautions suivantes :
Un niveau du liquide de frein insuffi-
sant pourrait provoquer la forma-
tion de bulles d’air dans le circuit de
freinage, ce qui réduirait l’efficacité
des freins.
Nettoyer le bouchon de remplis-
sage avant de le retirer. Utiliser ex-
clusivement du liquide de frein DOT
4 provenant d’un bidon neuf.
Utiliser uniquement le liquide de
frein spécifié, sous peine de risquer
d’abîmer les joints en caoutchouc,
ce qui provoquerait une fuite.
Toujours faire l’appoint avec un li-
quide de frein du même type que
celui qui se trouve dans le circuit.
L’ajout d’un liquide de frein autre
que le DOT 4 risque de provoquer
une réaction chimique nuisible.
Veiller à ne pas laisser pénétrer
d’eau ni des poussières dans le ré-
servoir de liquide de frein. L’eau
abaisse nettement le point d’ébulli-
tion du liquide et risque de provo-
quer un bouchon de vapeur ou “va-
por lock” ; la crasse risque
d’obstruer les valves du système
hydraulique ABS.
ATTENTION
FCA17641
Le liquide de frein risque d’endommager
les surfaces peintes ou en plastique.
Toujours essuyer soigneusement toute
trace de liquide renversé.L’usure des plaquettes de frein entraîne
une baisse progressive du niveau du li-
quide de frein. Un niveau de liquide bas
peut signaler l’usure des plaquettes ou la
1. Repère de niveau minimum
1 1 1
1. Repère de niveau minimumLiquide de frein spécifié :
DOT 4
1 1 1
UBEBF0F0.book Page 24 Friday, July 2, 2021 9:57 AM
Page 75 of 104

Entretien périodique et réglage
6-25
6
présence d’une fuite dans le circuit de
frein ; il convient dès lors de contrôler
l’usure des plaquettes et l’étanchéité du
circuit de frein. Si le niveau du liquide de
frein diminue soudainement, faire contrôler
le véhicule par un concessionnaire Yamaha
avant de reprendre la route.
FAU22734
Changement du liquide de freinFaire remplacer le liquide de frein tous les 2
ans par un concessionnaire Yamaha. Faire
également remplacer les joints de maître-
cylindre et d’étrier de frein, ainsi que les du-
rites de frein aux fréquences indiquées ci-
dessous ou plus tôt si elles sont endomma-
gées ou qu’elles fuient. Joints de frein : tous les 2 ans
Durites de frein : tous les 4 ans
FAU22762
Tension de la chaîne de trans-
missionContrôler et, si nécessaire, régler la tension
de la chaîne de transmission avant chaque
départ.
FAU60046
Contrôle de la tension de la chaîne de
transmission
1. Dresser la moto sur sa béquille laté- rale.N.B.Le contrôle et le réglage de la tension de la
chaîne de transmission doit se faire sans
charge aucune sur la moto.2. Engager le point mort.
3. Appuyer sur la chaîne de transmis-
de chaîne de transmission.
4. Mesurer la distance A entre la protec- tion de chaîne de transmission et le
centre de la chaîne comme illustré.
UBEBF0F0.book Page 25 Friday, July 2, 2021 9:57 AM
Page 76 of 104

Entretien périodique et réglage
6-26
6
5. Si la distance A n’est pas conformeaux caractéristiques, la corriger
comme suit. ATTENTION : Une
chaîne mal tendue impose des ef-
forts excessifs au moteur et à
d’autres pièces essentielles, et ris-
que de sauter ou de casser. Si la
distance A est supérieure à
55.0 mm (2.17 in), la chaîne peut en-
dommager le cadre, le bras oscil-
lant et d’autres pièces. Pour l’éviter,
il convient donc de maintenir la ten-
sion de la chaîne dans les limites
spécifiées.
[FCA23070] FAU59921
Réglage de la tension de la chaîne de
transmission
Consulter un concessionnaire Yamaha
avant de régler la tension de la chaîne de
transmission.
1. Desserrer le contre-écrou à chaque extrémité du bras oscillant, puis des-
serrer l’écrou d’axe.
2. Pour tendre la chaîne de transmission, tourner l’écrou de réglage à chaque
extrémité du bras oscillant dans le
sens (a). Pour détendre la chaîne,
tourner les écrous de réglage dans le
sens (b), puis pousser la roue arrière
vers l’avant.
N.B.
bras oscillant afin de
régler les deux excentriques de réglage de
la chaîne de transmission de façon iden-
tique, et donc , de permettre un alignement
de roue correct.
1. Carter de chaîne de transmission
2. Distance ADistance A : 45.0–50.0 mm (1.77–1.97 in)
2 2 2
1 1
1.
2. Contre-écrou
1 1 1 2 2
1.

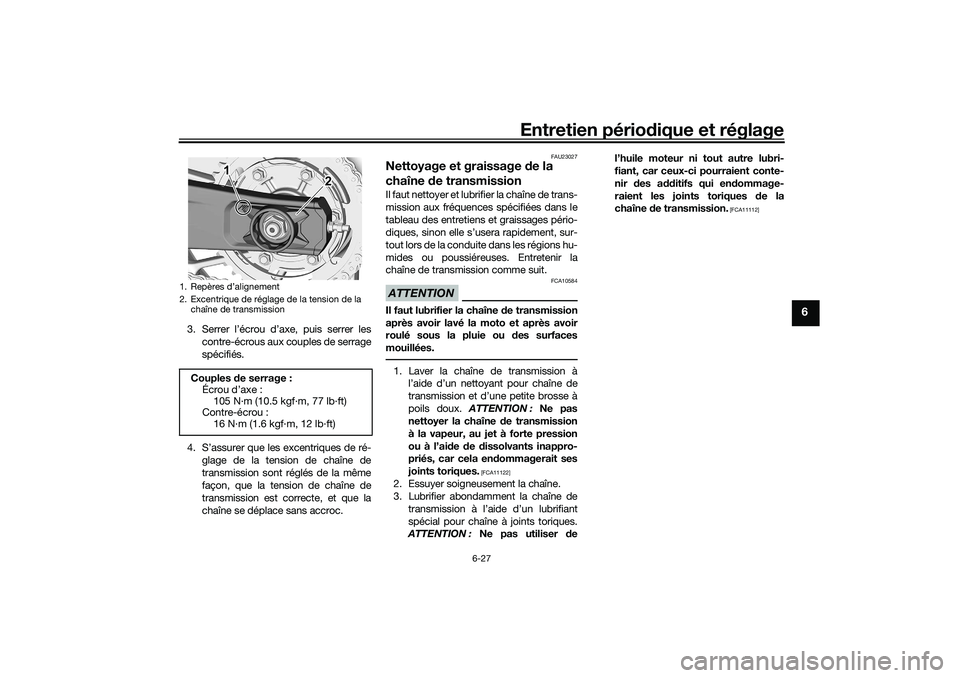

Page 77 of 104

Entretien périodique et réglage
6-27
6
3. Serrer l’écrou d’axe, puis serrer lescontre-écrous aux couples de serrage
spécifiés.
4. S’assurer que les excentriques de ré- glage de la tension de chaîne de
transmission sont réglés de la même
façon, que la tension de chaîne de
transmission est correcte, et que la
chaîne se déplace sans accroc.
FAU23027
Nettoyage et graissage de la
chaîne de transmissionIl faut nettoyer et lubrifier la chaîne de trans-
mission aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques, sinon elle s’usera rapidement, sur-
tout lors de la conduite dans les régions hu-
mides ou poussiéreuses. Entretenir la
chaîne de transmission comme suit.ATTENTION
FCA10584
Il faut lubrifier la chaîne de transmission
après avoir lavé la moto et après avoir
roulé sous la pluie ou des surfaces
mouillées.1. Laver la chaîne de transmission àl’aide d’un nettoyant pour chaîne de
transmission et d’une petite brosse à
poils doux. ATTENTION : Ne pas
nettoyer la chaîne de transmission
à la vapeur, au jet à forte pression
ou à l’aide de dissolvants inappro-
priés, car cela endommagerait ses
joints toriques.
[FCA11122]
2. Essuyer soigneusement la chaîne.
3. Lubrifier abondamment la chaîne de
transmission à l’aide d’un lubrifiant
spécial pour chaîne à joints toriques.
ATTENTION : Ne pas utiliser de l’huile moteur ni tout autre lubri-
fiant, car ceux-ci pourraient conte-
nir des additifs qui endommage-
raient les joints toriques de la
chaîne de transmission.
[FCA11112]
1. Repères d’alignement
2. Excentrique de réglage de la tension de la
chaîne de transmissionCouples de serrage :Écrou d’axe :
105 N·m (10.5 kgf·m, 77 lb·ft)
Contre-écrou : 16 N·m (1.6 kgf·m, 12 lb·ft)
1 1 1 2 2
UBEBF0F0.book Page 27 Friday, July 2, 2021 9:57 AM
Page 78 of 104

Entretien périodique et réglage
6-28
6
FAU23098
Contrôle et lubrification des
câblesIl faut contrôler le fonctionnement et l’état
de tous les câbles de commande avant
chaque départ. Il faut en outre lubrifier les
câbles et leurs extrémités quand néces-
saire. Si un câble est endommagé ou si son
fonctionnement est dur, le faire contrôler et
remplacer, si nécessaire, par un conces-
sionnaire Yamaha. AVERTISSEMENT !
Veiller à ce que les gaines de câble et les
logements de câble soient en bon état,
sans quoi les câbles vont rouiller rapide-
ment, ce qui risquerait d’empêcher leur
bon fonctionnement. Remplacer tout
câble endommagé dès que possible afin
d’éviter un accident.
[FWA10712] FAU23115
Contrôle et lubrification de la
poignée et du câble des gazContrôler le fonctionnement de la poignée
des gaz avant chaque départ. Il convient en
outre de faire lubrifier le câble par un con-
cessionnaire Yamaha aux fréquences spé-
cifiées dans le tableau des entretiens et
graissages périodiques.
Le câble des gaz est équipé d’un cache en
caoutchouc. S’assurer que le cache est
correctement en place. Le cache n’empê-
che pas parfaitement la pénétration d’eau,
même lorsqu’il est monté correctement. Il
convient donc de veiller à ne pas verser di-
rectement de l’eau sur le cache ou le câble
lors du lavage du véhicule. En cas d’en-
crassement, essuyer le câble ou le cache
avec un chiffon humide.
FAU44276
Contrôle et lubrification de la pé-
dale de frein et du sélecteurContrôler le fonctionnement de la pédale
de frein et du sélecteur avant chaque dé-
part et lubrifier les articulations quand né-
cessaire.
Pédale de frein
Sélecteur au pied
Lubrifiant recommandé :
Lubrifiant Yamaha pour câbles ou
autre lubrifiant approprié
UBEBF0F0.book Page 28 Friday, July 2, 2021 9:57 AM
Page 79 of 104

Entretien périodique et réglage
6-29
6
FAU23144
Contrôle et lubrification des le-
viers de frein et d’embrayageContrôler le fonctionnement des leviers de
frein et d’embrayage avant chaque départ
et lubrifier les articulations de levier quand
nécessaire.
Levier de frein
Levier d’embrayage
Lubrifiant recommandé :
Graisse à base de savon au lithium
Lubrifiants recommandés :Levier de frein :
Graisse silicone
Levier d’embrayage : Graisse à base de savon au li-
thium
UBEBF0F0.book Page 29 Friday, July 2, 2021 9:57 AM
Page 80 of 104

Entretien périodique et réglage
6-30
6
FAU89101
Contrôle et lubrification de la bé-
quille latéraleContrôler le fonctionnement de la béquille
latérale avant chaque départ et lubrifier son
articulation et les points de contact des
surfaces métalliques quand nécessaire.
AVERTISSEMENT
FWA10732
Si la béquille latérale ne se déploie et ne
se replie pas en douceur, la faire contrô-
ler et, si nécessaire, réparer par un con-
cessionnaire Yamaha. Une béquille laté-
rale déployée risque de toucher le sol et
de distraire le pilote, qui pourrait perdre
le contrôle du véhicule.
FAU23252
Lubrification de la suspension
arrièreFaire lubrifier les articulations de la suspen-
sion arrière par un concessionnaire
Yamaha aux fréquences spécifiées dans le tableau des entretiens et graissages pério-
diques.
FAUM1653
Lubrification des pivots du bras
oscillantFaire contrôler les pivots du bras oscillant
par un bras oscillant aux fréquences spéci-
fiées dans le tableau des entretiens et
graissages périodiques.
Lubrifiant recommandé : Graisse au bisulfure de molybdène
Lubrifiant recommandé :Graisse à base de savon au lithium
Lubrifiant recommandé :
Graisse à base de savon au lithium
UBEBF0F0.book Page 30 Friday, July 2, 2021 9:57 AM
