YAMAHA YZF1000 2021 Instructieboekje (in Dutch)

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-36
6
DAU03582
Voorwiel Verwijderen van het voorwiel
DW000122
WAARSCHUWING
_ l
Het is aan te bevelen om onder-
houd aan het wiel uit te laten voe-
ren door een Yamaha dealer.
l
Zorg dat de motorfiets veilig wordt
ondersteund, zodat er geen risico
is op omvallen.
_
1. Maak de snelheidsmeterkabel los van
het voorwiel.
2. Verwijder het voorwielspatbord door
de bouten los te halen.3. Draai de klembout van de voorwielas
los en draai dan de wielas en de rem-
klauwbouten los.
4. Licht het voorwiel van de grond vol-
gens de werkwijze op pagina 6-34.
5. Verwijder aan beide zijden de rem-
slanghouders door de bouten los te
halen.
6. Verwijder aan beide zijden de rem-
klauwen door de bouten los te halen.
7. Trek de wielas naar buiten, verwijder
de tandwieloverbrenging voor de snel-
heidsmeter en verwijder dan het wiel.1. Snelheidsmeterkabel
2. Bout (´ 4)
3. Voorwielspatbord
4. Remslanghouder
5. Remklauw
6. Bout (´ 2)
1. Klembout voorwielas
2. Wielas
3. Bout (´ 2)
4. Remklauw
D_4sv.book Page 36 Friday, November 10, 2000 2:59 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-37
6
DCA00046
LET OP:_ Bekrachtig de rem niet terwijl de rem-
klauwen zijn losgehaald, anders worden
de remblokken tegen elkaar vastge-
klemd. _
DAU03909
Aanbrengen van het voorwiel
1. Monteer de wielnaaf en het de tand-
wieloverbrenging voor de snelheids-
meter zodanig aan elkaar dat de
nokjes in de sleuven vallen.
2. Breng het wiel omhoog tussen de
vorkpoten.OPMERKING:_ Controleer of de sleuf in de snelheidsmete-
runit over de aanslag op de vorkpoot valt. _3. Steek de wielas naar binnen.
4. Laat het voorwiel zakken zodat dit op
de grond rust.5. Monteer de remklauwen door de bou-
ten aan te brengen.
OPMERKING:_ Kijk of er voldoende afstand tussen de rem-
blokken is voordat de remklauwen over de
remschijven worden gemonteerd. _6. Zet de wielas en dan de voorwielas-
klembout en de remklauwbouten vast
met het voorgeschreven aanhaalmo-
ment.
7. Sluit de snelheidsmeterkabel aan.
8. Monteer het voorwielspatbord door de
bouten aan te brengen.
9. Duw het stuur enkele malen stevig op
en neer om te controleren of de voor-
vork correct werkt.

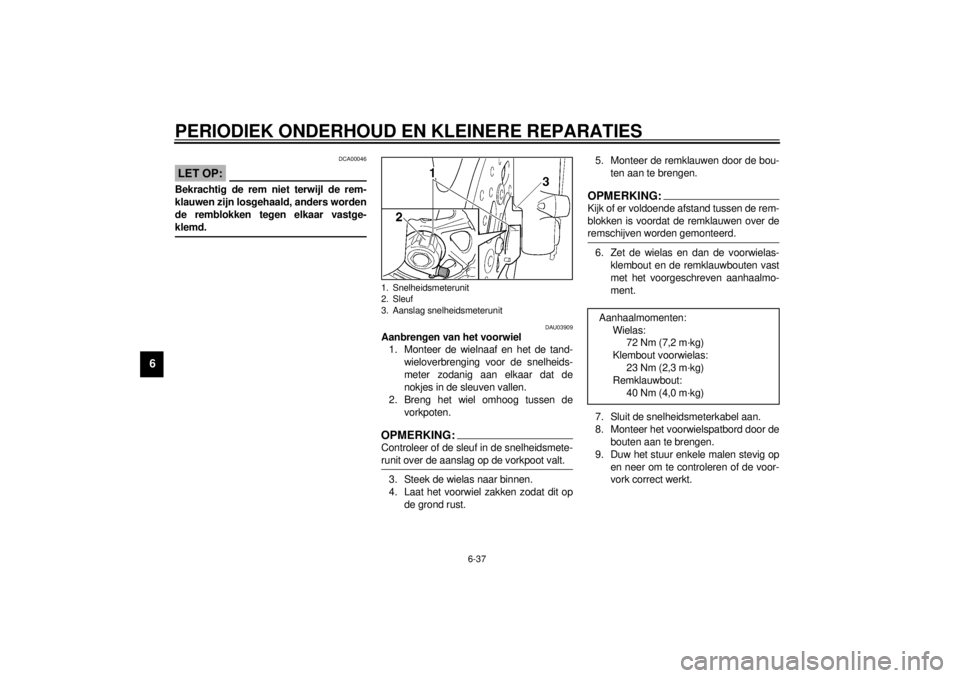

1. Snelheidsmeterunit
2. Sleuf
3. Aanslag snelheidsmeterunit
Aanhaalmomenten:
Wielas:
72 Nm (7,2 m·kg)
Klembout voorwielas:
23 Nm (2,3 m·kg)
Remklauwbout:
40 Nm (4,0 m·kg)
D_4sv.book Page 37 Friday, November 10, 2000 2:59 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-38
6
DAU03537
Achterwiel Verwijderen van het achterwiel
DW000122
WAARSCHUWING
_ l
Het is aan te bevelen om onder-
houd aan het wiel uit te laten voe-
ren door een Yamaha dealer.
l
Zorg dat de motorfiets veilig wordt
ondersteund, zodat er geen risico
is op omvallen.
_
1. Draai de wielasmoer en de remklauw-
bouten los.
2. Licht het achterwiel van de grond vol-
gens de werkwijze op pagina 6-34.3. Verwijder de wielasmoer en haal dan
de remklauw los door de bouten te

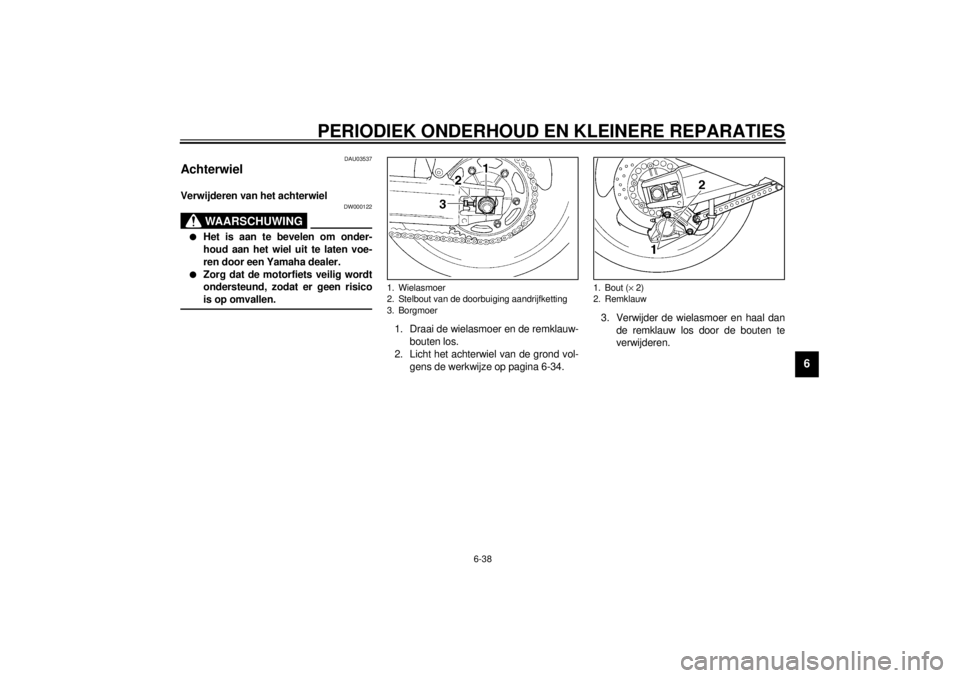

verwijderen.1. Wielasmoer
2. Stelbout van de doorbuiging aandrijfketting
3. Borgmoer
1. Bout (´ 2)
2. Remklauw
D_4sv.book Page 38 Friday, November 10, 2000 2:59 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-39
6
4. Draai de borgmoer los aan beide zij-
den van de swingarm.
5. Draai de stelbouten voor de aandrijf-
ketting helemaal richting
a.6. Druk het wiel naar voren en haal dan
de aandrijfketting van het achtertand-
wiel.
OPMERKING:_ De aandrijfketting hoeft niet te worden ge-
demonteerd om het achterwiel te verwijde-
ren en aan te brengen. _7. Trek de wielas uit en verwijder dan het
wiel.
DCA00048
LET OP:_ Bekrachtig de rem niet terwijl het wiel
samen met de remschijf is verwijderd,
anders worden de remblokken tegen el-
kaar vastgeklemd. _
DAU03849
Aanbrengen van het achterwiel
1. Monteer het wiel door de wielas vanaf
de rechterzijde in te steken.
2. Breng de aandrijfketting aan over het
achtertandwiel en stel dan de aandrijf-
ketting strak. (Zie pagina 6-25 voor de
werkwijze bij spannen van de aandrijf-
ketting.)
3. Breng de wielasmoer aan en laat het
achterwiel dan zakken zodat dit op de
grond rust.
4. Monteer de remklauw door de bouten
aan te brengen.

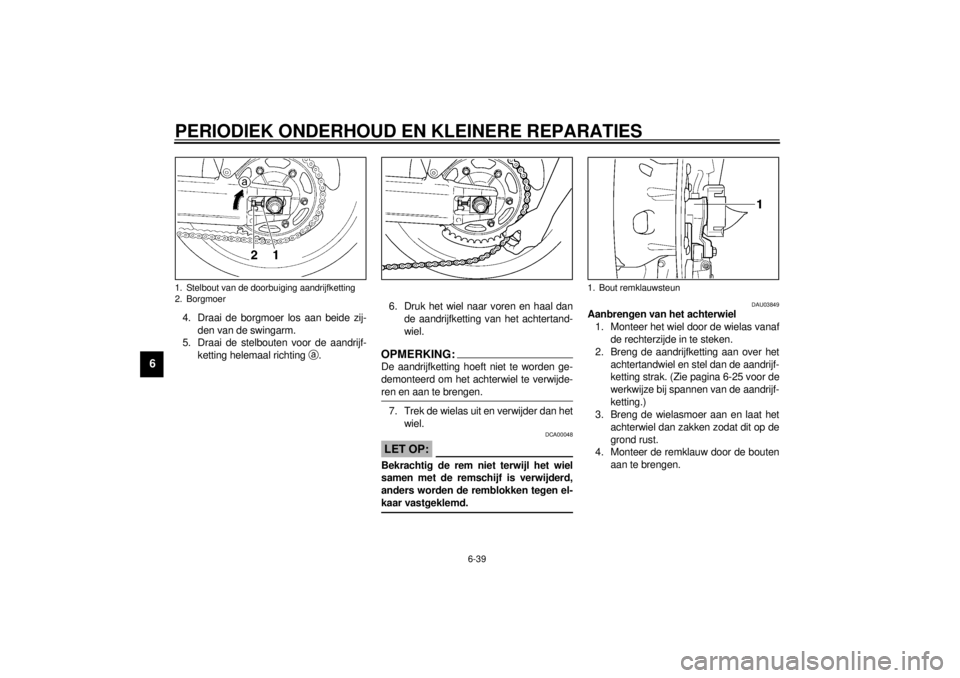

1. Stelbout van de doorbuiging aandrijfketting
2. Borgmoer
1. Bout remklauwsteun
D_4sv.book Page 39 Friday, November 10, 2000 2:59 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-40
6
OPMERKING:_ Kijk of er voldoende afstand tussen de rem-
blokken is voordat de remklauw over de
remschijf wordt gemonteerd. _5. Zet de wielasmoer en de remklauw-
bouten vast met de voorgeschreven
aanhaalmomenten.
DAU03087
Storingzoeken Yamaha motorfietsen ondergaan een gron-
dige inspectie voordat ze vanaf de fabriek
op transport gaan, maar tijdens gebruik
kunnen toch storingen optreden. Proble-
men in de brandstof-, compressie- of ont-
stekingssystemen kunnen bijvoorbeeld de
oorzaak zijn van slecht starten of een afna-
me in motorvermogen.
In de volgende storingzoekschema’s is een
snelle en gemakkelijke werkwijze weerge-
geven om deze vitale systemen zelf te kun-
nen controleren. Ga met uw motorfiets
echter wel naar een Yamaha dealer als re-
paraties nodig zijn, hier zijn vakkundige
monteurs aanwezig die beschikken over
het benodigde gereedschap en de ervaring
en vakkennis om het nodige onderhoud
aan de machine correct te verrichten.
Gebruik uitsluitend originele Yamaha ver-
vangingsonderdelen. Niet-originele onder-
delen lijken misschien op Yamaha
onderdelen maar zijn toch vaak van minde-
re kwaliteit en hebben een kortere levens-
duur, zodat dan later mogelijk toch dure
reparaties nodig zijn. Aanhaalmomenten:
Wielasmoer:
150 Nm (15,0 m·kg)
Remklauwbout:
40 Nm (4,0 m·kg)
D_4sv.book Page 40 Friday, November 10, 2000 2:59 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-41
6
DAU02990

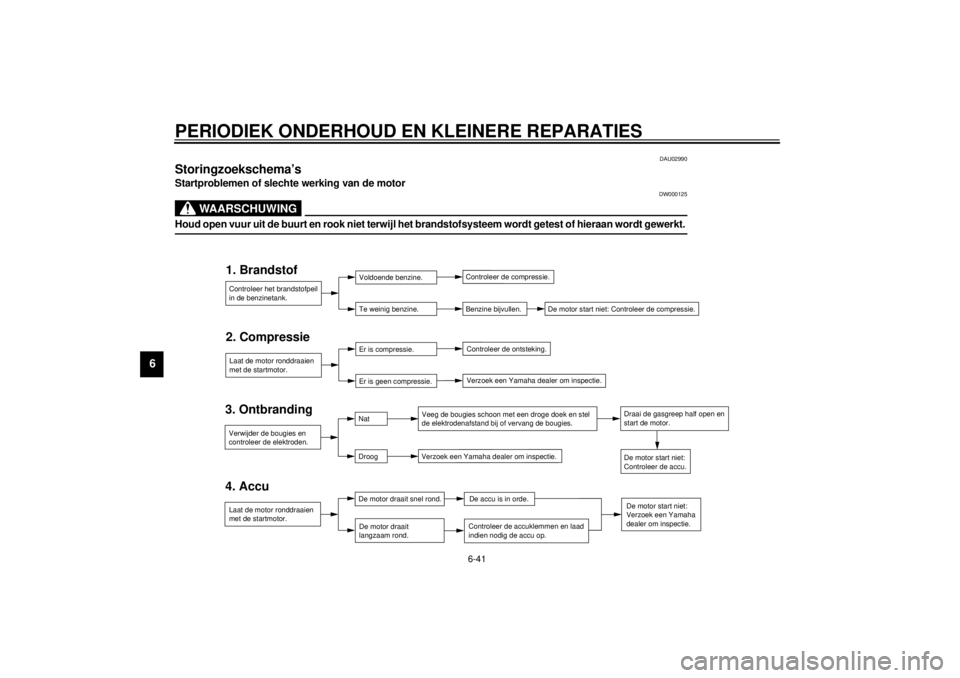

Storingzoekschema’s Startproblemen of slechte werking van de motor
DW000125
WAARSCHUWING
_ Houd open vuur uit de buurt en rook niet terwijl het brandstofsysteem wordt getest of hieraan wordt gewerkt. _
2. Compressie
3. Ontbranding
4. Accu1. BrandstofControleer het brandstofpeil
in de benzinetank.Voldoende benzine.
Te weinig benzine.Controleer de compressie.
Benzine bijvullen. De motor start niet: Controleer de compressie.
Laat de motor ronddraaien
met de startmotor.Er is compressie.
Er is geen compressie.Controleer de ontsteking.
Verzoek een Yamaha dealer om inspectie.
Verwijder de bougies en
controleer de elektroden.Nat
DroogVeeg de bougies schoon met een droge doek en stel
de elektrodenafstand bij of vervang de bougies.
Verzoek een Yamaha dealer om inspectie.Draai de gasgreep half open en
start de motor.
De motor start niet:
Controleer de accu.
Laat de motor ronddraaien
met de startmotor.De motor draait snel rond.
De motor draait
langzaam rond.De accu is in orde.
Controleer de accuklemmen en laad
indien nodig de accu op.
De motor start niet:
Verzoek een Yamaha
dealer om inspectie.
D_4sv.book Page 41 Friday, November 10, 2000 2:59 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-42
6

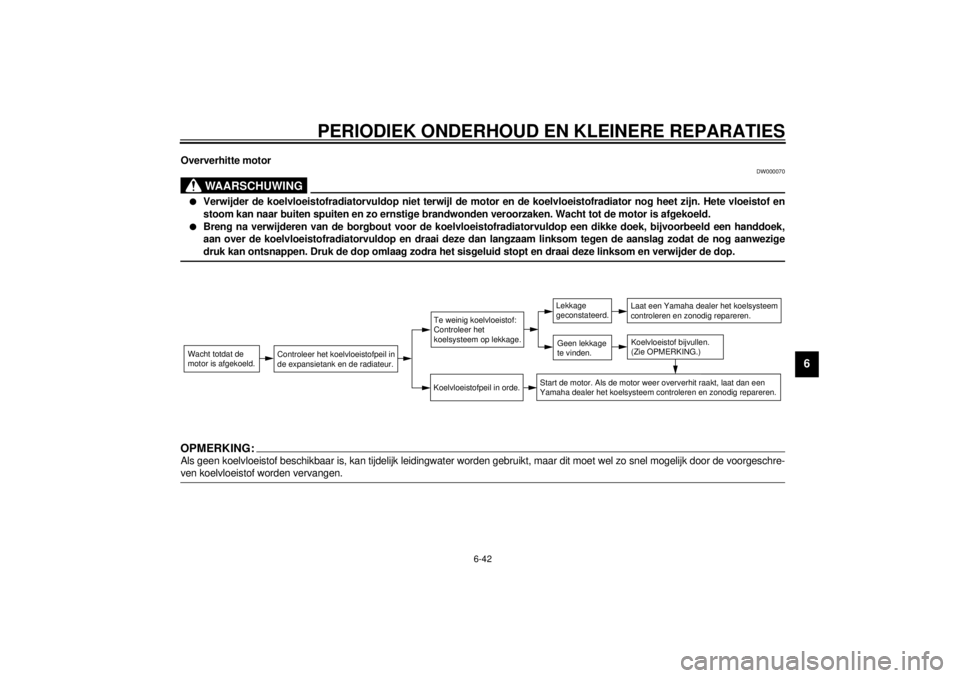

Oververhitte motor
DW000070
WAARSCHUWING
_ l
Verwijder de koelvloeistofradiatorvuldop niet terwijl de motor en de koelvloeistofradiator nog heet zijn. Hete vloeistof en
stoom kan naar buiten spuiten en zo ernstige brandwonden veroorzaken. Wacht tot de motor is afgekoeld.
l
Breng na verwijderen van de borgbout voor de koelvloeistofradiatorvuldop een dikke doek, bijvoorbeeld een handdoek,
aan over de koelvloeistofradiatorvuldop en draai deze dan langzaam linksom tegen de aanslag zodat de nog aanwezige
druk kan ontsnappen. Druk de dop omlaag zodra het sisgeluid stopt en draai deze linksom en verwijder de dop.
_OPMERKING:_ Als geen koelvloeistof beschikbaar is, kan tijdelijk leidingwater worden gebruikt, maar dit moet wel zo snel mogelijk door de voorgeschre-
ven koelvloeistof worden vervangen. _Wacht totdat de
motor is afgekoeld.
Controleer het koelvloeistofpeil in
de expansietank en de radiateur.
Koelvloeistofpeil in orde.Te weinig koelvloeistof:
Controleer het
koelsysteem op lekkage.
Laat een Yamaha dealer het koelsysteem
controleren en zonodig repareren.Koelvloeistof bijvullen.
(Zie OPMERKING.)
Start de motor. Als de motor weer oververhit raakt, laat dan een
Yamaha dealer het koelsysteem controleren en zonodig repareren.
Lekkage
geconstateerd.Geen lekkage
te vinden.
D_4sv.book Page 42 Friday, November 10, 2000 2:59 PM

D_4sv.book Page 43 Friday, November 10, 2000 2:59 PM

VERZORGING EN STALLING VAN DE MOTORFIETS
7
Verzorging ......................................................................................... 7-1
Stalling .............................................................................................. 7-4
D_4sv.book Page 1 Friday, November 10, 2000 2:59 PM

7-1
7
DAU03426
7-VERZORGING EN STALLING VAN DE MOTORFIETSVerzorging De open constructie van een motorfiets
maakt de fraaie techniek beter zichtbaar,
maar de machine is hierdoor ook meer
kwetsbaar. Er kan sprake zijn van roestvor-
ming en corrosie, ook al zijn hoogwaardige
componenten gebruikt. Een roestige uit-
laatpijp valt bij een auto niet zo op, bij een
motorfiets is dit echter nadelig voor de alge-
hele aanblik. Regelmatige en correcte ver-
zorging is niet alleen vereist volgens de
garantiebepalingen, maar verzekert ook
een fraai uiterlijk van de machine, verlengt
de levensduur en verbetert de prestaties.Alvorens te reinigen
1. Dek de uitlaatdemper af met een plas-
tic zak nadat de motor is afgekoeld.
2. Controleer of alle doppen en afdek-
pluggen, ook de bougiedoppen, en
alle elektrische stekkers en aansluitin-
gen stevig zijn bevestigd.
3. Verwijder hardnekkige vervuiling, zo-
als verbrande olie op het carter, met
een ontvetter en een borstel, maar ge-
bruik dergelijke producten nooit op af-
dichtingen, pakkingen, tandwielen, de
aandrijfketting en de wielassen. Spoel
vuil en ontvetter altijd af met water.Reinigen
DCA00010
LET OP:_ l
Vermijd het gebruik van sterke en
bijtende wielreinigingsmiddelen,
vooral bij spaakwielen. Als dergelij-
ke producten toch worden gebruikt
om hardnekkig vuil los te maken,
laat het reinigingsmiddel dan niet
langer inwerken dan is vermeld in
de gebruiksinstructies. Spoel ook
de directe omgeving schoon met
water, laat direct drogen en breng
daarna een corrosiewerende spray
aan.
l
Bij verkeerd reinigen kunnen de
kuipruit, de kuip, framepanelen en
andere kunststof delen worden be-
schadigd. Gebruik alleen een zach-
te, schone doek of een spons met
zachte zeep en water om kunststof
delen te reinigen.
