MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-32
6
PAU03370
Verificação e lubrificação dos
pedais do travão e de mudança
de velocidades Antes de cada viagem, deverá verificar o
funcionamento dos pedais do travão e de
mudança de velocidades e, se necessário,
deverá lubrificar os pivôs dos pedais.
PAU03164
Verificação e lubrificação das
alavancas do travão e da
embraiagem Antes de cada viagem, deverá verificar o
funcionamento das alavancas do travão e
da embraiagem e, se necessário, deverá
lubrificar os pivôs da alavanca.
PAU03165
Verificação e lubrificação do
descanso lateral Antes de cada viagem, deverá verificar o
funcionamento do descanso lateral e, se
necessário, deverá lubrificar o pivô do des-
canso lateral e as superfícies de contacto
de metal com metal.
PW000113
AV I S O
_ Caso o descanso lateral não se deslo-
que suavemente para cima e para baixo,
solicite a um concessionário Yamaha
que o verifique ou repare. _
Lubrificante recomendado:
Massa de lubrificação de sabão de
lítio (massa para todos os fins)
Lubrificante recomendado:
Massa de lubrificação de sabão de
lítio (massa para todos os fins)
Lubrificante recomendado:
Massa de lubrificação de sabão de
lítio (massa para todos os fins)
P_4tv.book Page 32 Monday, December 4, 2000 3:48 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-33
6
PAU00790
Lubrificação da suspensão
traseira Os pontos de articulação da suspensão tra-
seira devem ser lubrificados nos intervalos
especificados na tabela de lubrificação e
manutenção periódica.
PAU02939
Verificação da forquilha dianteira O estado e funcionamento da forquilha di-
anteira deverão ser verificados como se se-
gue nos intervalos especificados na tabela
de lubrificação e manutenção periódica.
Verificação do estado
PW000115
AV I S O
_ Apoie bem o motociclo para evitar o pe-
rigo deste tombar. _Verifique se os tubos internos estão arra-
nhados, danificados ou perdem demasiado
óleo em excesso.Verificação do funcionamento
1. Coloque o motociclo numa superfície
nivelada e segure-o numa posição
vertical.

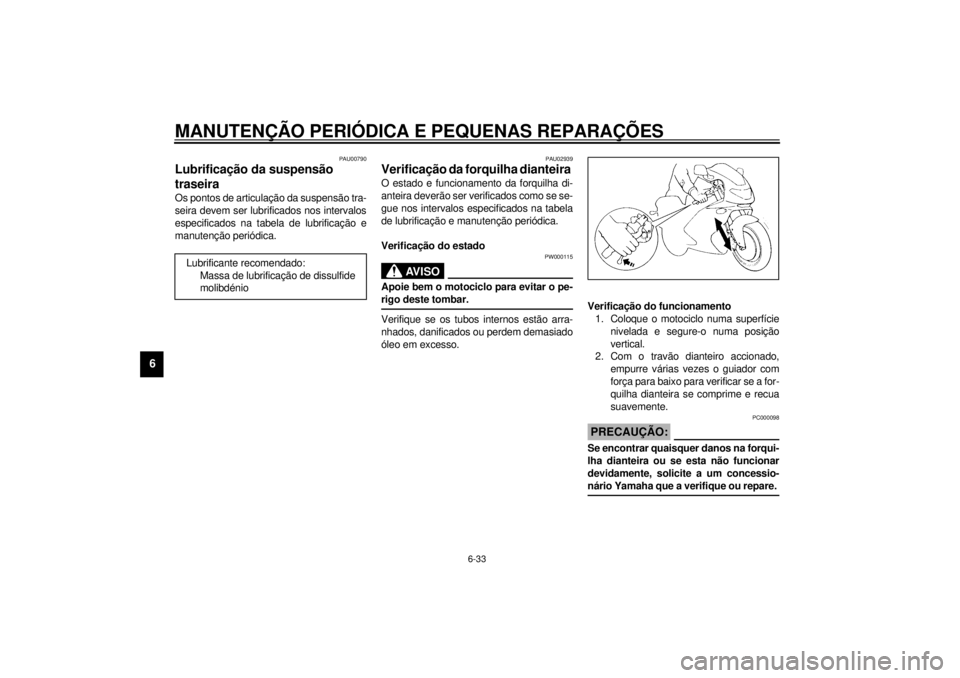

2. Com o travão dianteiro accionado,
empurre várias vezes o guiador com
força para baixo para verificar se a for-
quilha dianteira se comprime e recua
suavemente.
PC000098
PRECAUÇÃO:_ Se encontrar quaisquer danos na forqui-
lha dianteira ou se esta não funcionar
devidamente, solicite a um concessio-
nário Yamaha que a verifique ou repare. _
Lubrificante recomendado:
Massa de lubrificação de dissulfide
molibdénio
P_4tv.book Page 33 Monday, December 4, 2000 3:48 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-34
6
PAU00794
Verificação da direcção Os rolamentos da direcção gastos ou sol-
tos podem provocar situações de perigo.
Portanto, o funcionamento da direcção de-
verá ser verificado do modo que se segue e
nos intervalos de tempo especificados na
tabela de lubrificação e manutenção perió-
dica.
1. Coloque um cavalete por baixo do
motor para elevar a roda dianteira do
chão.
PW000115
AV I S O
_ Apoie bem o motociclo para evitar o pe-
rigo deste tombar. _

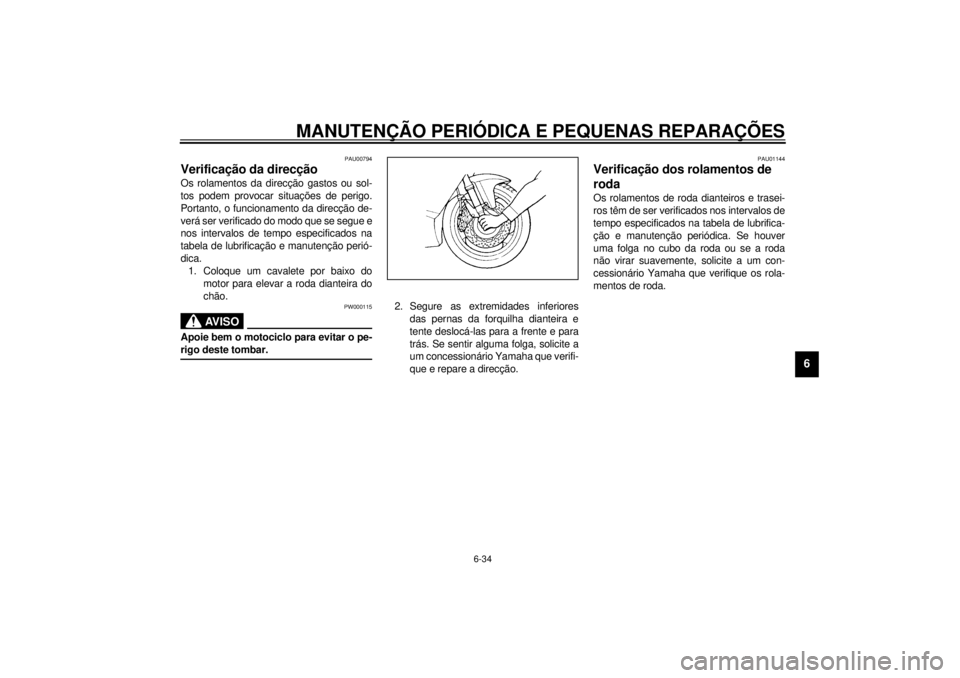

2. Segure as extremidades inferiores
das pernas da forquilha dianteira e
tente deslocá-las para a frente e para
trás. Se sentir alguma folga, solicite a
um concessionário Yamaha que verifi-
que e repare a direcção.
PAU01144
Verificação dos rolamentos de
roda Os rolamentos de roda dianteiros e trasei-
ros têm de ser verificados nos intervalos de
tempo especificados na tabela de lubrifica-
ção e manutenção periódica. Se houver
uma folga no cubo da roda ou se a roda
não virar suavemente, solicite a um con-
cessionário Yamaha que verifique os rola-
mentos de roda.
P_4tv.book Page 34 Monday, December 4, 2000 3:48 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-35
6
PAU00800
Bateria Este motociclo está equipado com uma ba-
teria blindada (MF) que não exige qualquer
tipo de manutenção. Não é necessário veri-
ficar o electrólito ou acrescentar água des-
tilada.
PC000101
PRECAUÇÃO:_ Nunca tente retirar as tampas dos ele-
mentos da bateria, uma vez que ao fazê-
lo poderá danificar permanentemente a
bateria. _
PW000116
AV I S O
_ l
O electrólito é venenoso e perigoso
pois contém ácido sulfúrico, o qual
provoca queimaduras graves. Evite
o contacto com a pele, os olhos ou
o vestuário e proteja sempre os
olhos quando trabalhar perto de
baterias. Em caso de contacto,
efectue os seguintes PRIMEIROS
SOCORROS.
• EXTERNO: Lave com água abun-
dante.
• INTERNO: Beba grandes quanti-
dades de água ou leite e chame
imediatamente um médico. • OLHOS: Lave com água durante
15 minutos e procure imediata-
mente cuidados médicos.
l
As baterias produzem hidrogénio
explosivo. Por conseguinte, mante-
nha a bateria afastada de faíscas,
chamas, cigarros, etc. e assegure
ventilação suficiente quando a esti-
ver a carregar num espaço fecha-
do.
l
MANTENHA TODAS AS BATERIAS
FORA DO ALCANCE DAS CRIAN-
ÇAS.
_Carregamento da bateria
Solicite a um concessionário Yamaha que
carregue a bateria o mais rapidamente pos-
sível se lhe parecer descarregada. Não se
esqueça de que a bateria tende a descarre-
gar mais rapidamente se o motociclo esti-
ver equipado com acessórios eléctricos
opcionais.Acondicionamento da bateria
1. Caso não pretenda conduzir o motoci-
clo durante mais de um mês, retire a
bateria, carregue-a totalmente e colo-
que-a num local fresco e seco.
2. Caso a bateria fique guardada duran-
te mais de dois meses, verifique-a
pelo menos uma vez por mês e, se
necessário, carregue-a totalmente.
3. Carregue totalmente a bateria antes
de a instalar.
4. Após a instalação, certifique-se de
que os fios para bateria estão devida-
mente ligados aos terminais de bate-
ria.
P_4tv.book Page 35 Monday, December 4, 2000 3:48 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-36
6
PC000102
PRECAUÇÃO:_ l
Mantenha sempre a bateria carre-
gada. Guardar uma bateria descar-
regada poderá provocar danos
permanentes na bateria.
l
Para carregar uma bateria blindada
(MF), é necessário um carregador
de baterias especial (tensão cons-
tante). A utilização de um carrega-
dor de baterias convencional
danificará a bateria. Caso não te-
nha acesso a um carregador de ba-
terias blindadas (MF) solicite a um
concessionário Yamaha que carre-
gue a sua bateria.
_
PAU03784
Substituição dos fusíveis A caixa dos fusíveis principais e a caixa de
fusíveis, que contêm os fusíveis para os di-
ferentes circuitos, encontram-se sob o as-
sento. (Consulte a página 3-11 para obter
instruções relativas aos procedimentos de
remoção e instalação do assento.)
Se um fusível estiver queimado, substitua-
o do modo seguinte.
1. Rode a chave para “OFF” e desligue o
circuito eléctrico em questão.
2. Retire o fusível queimado e instale um
novo fusível com a amperagem espe-
cificada.
PC000103
PRECAUÇÃO:_ Não utilize um fusível com uma ampera-
gem superior à recomendada para evitar
provocar grandes danos no sistema
eléctrico e possivelmente um incêndio. _
1. Fusível do farol dianteiro
2. Fusível do sistema de sinalização
3. Fusível da ignição
4. Fusível da ventoinha do radiador
5. Fusível de reserva (´ 2)
1. Fusível principalFusíveis especificados:
Fusível principal: 30 A
Fusível do farol dianteiro: 20 A
Fusível do sistema de
sinalização: 15 A
Fusível da ventoinha do
radiador: 7,5 A
Fusível da ignição: 7,5 A
P_4tv.book Page 36 Monday, December 4, 2000 3:48 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-37
6
3. Rode a chave para “ON” e ligue o cir-
cuito eléctrico em questão para verifi-
car se o dispositivo funciona.
4. Caso o fusível se volte imediatamente
a queimar, solicite a um concessioná-
rio Yamaha que verifique o sistema
eléctrico.
PAU00826
Substituição da lâmpada do farol
dianteiro Este motociclo está equipado com uma
lâmpada do farol dianteiro de quartzo. Se a
lâmpada do farol dianteiro se fundir, substi-
tua-a do modo que se segue.
1. Desligue o acoplador do farol dianteiro
e retire a protecção traseira da lâmpa-
da do farol dianteiro.2. Desprenda o suporte da lâmpada do
farol dianteiro e retire a lâmpada fundi-
da.1. Acoplador do farol dianteiro
2. Protecção traseira da lâmpada do farol
dianteiro
1. Lâmpada do farol dianteiro
P_4tv.book Page 37 Monday, December 4, 2000 3:48 PM

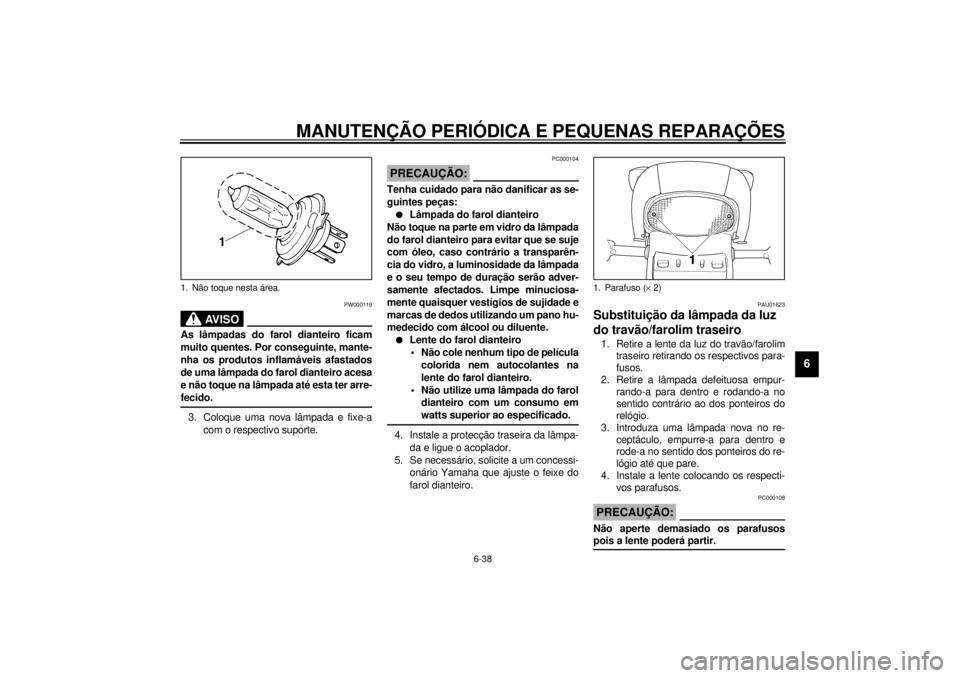

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-38
6
PW000119
AV I S O
_ As lâmpadas do farol dianteiro ficam
muito quentes. Por conseguinte, mante-
nha os produtos inflamáveis afastados
de uma lâmpada do farol dianteiro acesa
e não toque na lâmpada até esta ter arre-
fecido. _3. Coloque uma nova lâmpada e fixe-a
com o respectivo suporte.
PC000104
PRECAUÇÃO:_ Tenha cuidado para não danificar as se-
guintes peças:l
Lâmpada do farol dianteiro
Não toque na parte em vidro da lâmpada
do farol dianteiro para evitar que se suje
com óleo, caso contrário a transparên-
cia do vidro, a luminosidade da lâmpada
e o seu tempo de duração serão adver-
samente afectados. Limpe minuciosa-
mente quaisquer vestígios de sujidade e
marcas de dedos utilizando um pano hu-
medecido com álcool ou diluente.
l
Lente do farol dianteiro
• Não cole nenhum tipo de película
colorida nem autocolantes na
lente do farol dianteiro.
• Não utilize uma lâmpada do farol
dianteiro com um consumo em
watts superior ao especificado.
_4. Instale a protecção traseira da lâmpa-
da e ligue o acoplador.
5. Se necessário, solicite a um concessi-
onário Yamaha que ajuste o feixe do
farol dianteiro.
PAU01623
Substituição da lâmpada da luz
do travão/farolim traseiro 1. Retire a lente da luz do travão/farolim
traseiro retirando os respectivos para-
fusos.
2. Retire a lâmpada defeituosa empur-
rando-a para dentro e rodando-a no
sentido contrário ao dos ponteiros do
relógio.
3. Introduza uma lâmpada nova no re-
ceptáculo, empurre-a para dentro e
rode-a no sentido dos ponteiros do re-
lógio até que pare.
4. Instale a lente colocando os respecti-
vos parafusos.
PC000108
PRECAUÇÃO:_ Não aperte demasiado os parafusos
pois a lente poderá partir. _
1. Não toque nesta área.
1. Parafuso (´ 2)
P_4tv.book Page 38 Monday, December 4, 2000 3:48 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-39
6
PAU03497
Substituição de uma lâmpada do
sinal de mudança de direcção 1. Retire a lente do sinal de mudança de
direcção removendo o respectivo pa-
rafuso.
2. Retire a lâmpada defeituosa empur-
rando-a para dentro e rodando-a no
sentido contrário ao dos ponteiros do
relógio.
3. Introduza uma lâmpada nova no re-
ceptáculo, empurre-a para dentro e
rode-a no sentido dos ponteiros do re-
lógio até que pare.
4. Instale a lente colocando o respectivo
parafuso.
PCA00065
PRECAUÇÃO:_ Não aperte demasiado o parafuso pois a
lente poderá partir. _
PAU01579
Suporte do motociclo Uma vez que este modelo não está equipa-
do com um cavalete central, tenha em con-
sideração as seguintes precauções quando
remover a roda dianteira e a roda traseira
ou quando efectuar outro tipo de manuten-
ção para a qual seja necessário colocar o
motociclo na posição vertical. Assegure-se
de que o motociclo se encontra numa posi-
ção estável e nivelada antes de iniciar qual-
quer procedimento de manutenção. Para
obter uma maior estabilidade, pode ser co-
locada uma caixa robusta em madeira por
baixo do motor.
Realização de serviços na roda dianteira
1. Estabilize a traseira do motociclo atra-
vés da utilização de um cavalete para
motociclo ou, se não possuir um cava-
lete adicional, através da colocação
de um macaco por baixo do chassis à
frente da roda traseira.
2. Levante a roda dianteira do chão utili-
zando um cavalete de motociclo. Realização de serviços na roda traseira
Levante a roda traseira do chão através da
utilização de um cavalete de motociclo ou,
se não possuir um cavalete adicional, atra-
vés da colocação de um macaco quer por
baixo de cada um dos lados do chassis à
frente da roda traseira quer por baixo de
cada um dos lados do braço oscilante.
1. ParafusoP_4tv.book Page 39 Monday, December 4, 2000 3:48 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-40
6
PAU03582
Roda dianteira Remoção da roda dianteira
PW000122
AV I S O
_ l
É aconselhável ser um concessio-
nário Yamaha a fazer a manutenção
à roda.
l
Apoie bem o motociclo para que
não haja o perigo deste tombar.
_1. Desligue o cabo do velocímetro da
roda dianteira.2. Retire o guarda-lamas dianteiro reti-
rando as respectivas cavilhas.
3. Desaperte a cavilha de aperto do eixo
da roda dianteira, seguida do eixo da
roda e das cavilhas da pinça do tra-
vão.
4. Levante a roda dianteira do chão de
acordo com o procedimento descrito
na página 6-39.
5. Retire os prendedores do tubo do tra-
vão de cada lado retirando as respec-
tivas cavilhas.6. Retire as pinças do travão de cada
lado retirando as respectivas cavilhas.
7. Puxe o eixo da roda para fora, retire o
módulo de engrenagens do velocíme-
tro e retire a roda.
PCA00046
PRECAUÇÃO:_ Não accione o travão depois de retirar
as pinças do travão, caso contrário as
pastilhas do travão serão forçadas a fe-
char. _

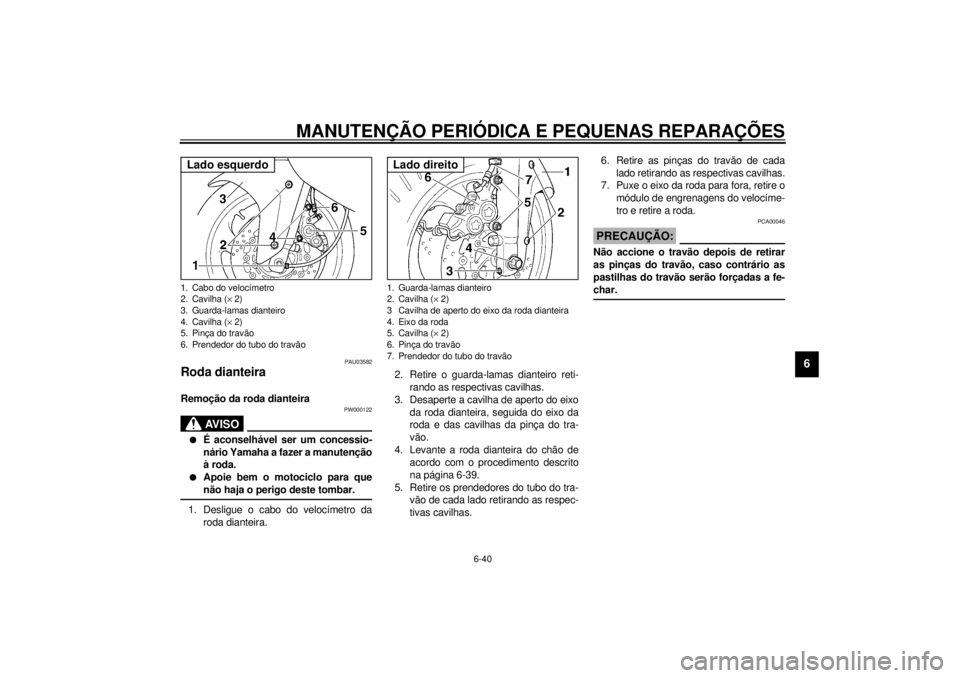

1. Cabo do velocímetro
2. Cavilha (´ 2)
3. Guarda-lamas dianteiro
4. Cavilha (´ 2)
5. Pinça do travão
6. Prendedor do tubo do travãoLado esquerdo
1. Guarda-lamas dianteiro
2. Cavilha (´ 2)
3 Cavilha de aperto do eixo da roda dianteira
4. Eixo da roda
5. Cavilha (´ 2)
6. Pinça do travão
7. Prendedor do tubo do travãoLado direito
P_4tv.book Page 40 Monday, December 4, 2000 3:48 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-41
6
PAU03583
Instalação da roda dianteira
1. Instale o módulo de engrenagens do
velocímetro no cubo da roda de modo
que os prolongamentos alinhem com
as fendas.
2. Levante a roda entre as pernas da for-
quilha.NOTA:_ Certifique-se de que a fenda no módulo de
engrenagens do velocímetro encaixa sobre
o retentor da perna da forquilha. _3. Introduza o eixo da roda.
4. Desça a roda dianteira de modo a que
fique apoiada no solo.5. Instale as pinças do travão colocando
as respectivas cavilhas.
NOTA:_ Certifique-se de que existe espaço suficien-
te entre as pastilhas do travão antes de ins-
talar as pinças nos discos do travão. _6. Aperte a cavilha de aperto do eixo da
roda dianteira e, de seguida o eixo da
roda e as cavilhas da pinça do travão
em conformidade com os binários es-
pecificados.
7. Ligue o cabo do velocímetro.
8. Instale o guarda-lamas dianteiro colo-
cando as respectivas cavilhas.
9. Exerça força no sentido descendente
sobre o guiador várias vezes para ve-
rificar se a forquilha está a funcionar
devidamente.
PAU03795
Roda traseira Remoção da roda traseira
PW000122
AV I S O
_ l
É aconselhável ser um concessio-
nário Yamaha a fazer a manutenção
à roda.
l
Apoie bem o motociclo para que
não haja o perigo deste tombar.
_
1. Módulo de engrenagens do velocímetro
2. Fenda
3. Retentor do módulo de engrenagens do
velocímetro
Binários de aperto:
Eixo da roda:
65 Nm (6,5 m·kg)
Cavilha de aperto do eixo da roda
dianteira:
20 Nm (2,0 m·kg)
Cavilha da pinça do travão:
40 Nm (4,0 m·kg)

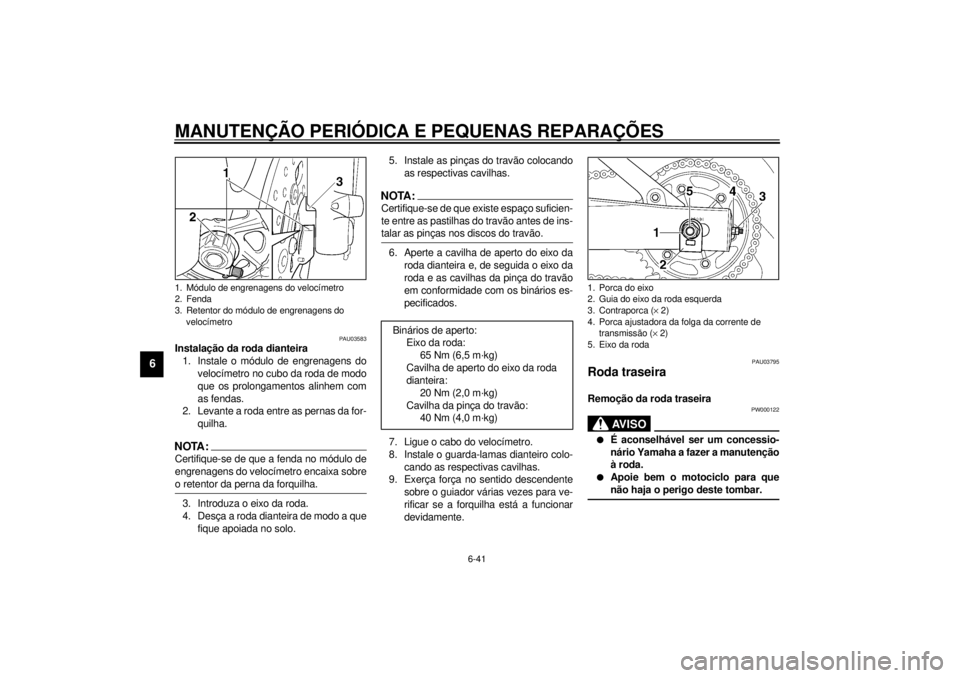

1. Porca do eixo
2. Guia do eixo da roda esquerda
3. Contraporca (´ 2)
4. Porca ajustadora da folga da corrente de
transmissão (´ 2)
5. Eixo da roda
P_4tv.book Page 41 Monday, December 4, 2000 3:48 PM
