YAMAHA YZF600 2002 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2002, Model line: YZF600, Model: YAMAHA YZF600 2002Pages: 114, PDF-Größe: 5.01 MB

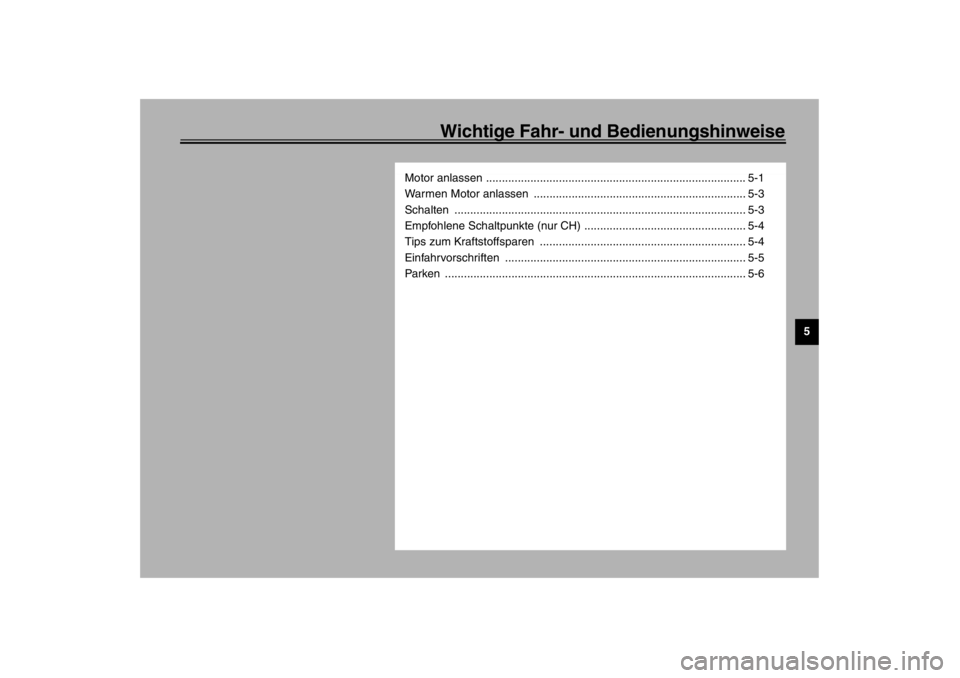

Page 41 of 114
Wichtige Fahr- und Bedienungshinweise
5
Motor anlassen .................................................................................. 5-1
Warmen Motor anlassen ................................................................... 5-3
Schalten ............................................................................................ 5-3
Empfohlene Schaltpunkte (nur CH) ................................................... 5-4
Tips zum Kraftstoffsparen ................................................................. 5-4
Einfahrvorschriften ............................................................................ 5-5
Parken ............................................................................................... 5-6
U4TVG6.book Page 1 Tuesday, October 15, 2002 2:09 PM
Page 42 of 114
5-1
5
GAU00372
5-Wichtige Fahr- und Bedienungshinweise
GAU00373
WARNUNG
_
Vor der Inbetriebnahme sollte der
Fahrer sich mit den Eigenschaften
und der Bedienung seines Fahr-
zeugs gut vertraut machen. Der
YAMAHA-Händler gibt bei Fragen
gerne Auskunft.
Den Motor unter keinen Umständen
in geschlossenen Räumen anlas-
sen und betreiben. Motorabgase
sind äußerst giftig und führen in
kurzer Zeit zu Bewußtlosigkeit und
Tod. Daher stets für eine gute Be-
lüftung sorgen.
Vor dem Losfahren sicherstellen,
daß der Seitenständer hochge-
klappt ist. Ein ausgeklappter Sei-
tenständer kann in Kurven schwere
Stürze verursachen.
_
GAU03818*
Motor anlassen Da das Fahrzeug mit einem Zündunterbre-
chungs- und Anlaßsperrschalter-System
ausgerüstet ist, kann der Motor nur gestar-
tet werden, wenn eine der folgenden Bedin-
gungen erfüllt ist:
Das Getriebe befindet sich in der Leer-
laufstellung.
Bei eingelegtem Gang ist der Seiten-
ständer hochgeklappt und der Kupp-
lungshebel gezogen.
GW000054
WARNUNG
_
Vor dem Anlassen des Motors das
Zündunterbrechungs- und Anlaß-
sperrschalter-System prüfen; siehe
dazu Seite 3-20.
Niemals mit ausgeklapptem Seiten-
ständer fahren!
_1. Den Zündschlüssel auf “ON” und den
Motorstoppschalter auf “” stellen.
GC000035
ACHTUNG:_ Wenn die Reserve-Warnleuchte brennt,
den Kraftstoffstand prüfen und ggf. so
bald wie möglich auftanken. _2. Das Getriebe in die Leerlaufstellung
schalten.HINWEIS:_ Die Leerlauf-Kontrolleuchte sollte in der
Leerlaufstellung des Getriebes normaler-
weise brennen; anderenfalls den Strom-
kreis vom YAMAHA-Händler überprüfen
lassen. _3. Den Choke aktivieren (Siehe dazu
Seite 3-11.) und den Gasdrehgriff
ganz schließen.
4. Den Starterschalter drücken, um den
Motor anzulassen.
U4TVG6.book Page 1 Tuesday, October 15, 2002 2:09 PM
Page 43 of 114
Wichtige Fahr- und Bedienungshinweise
5-2
5
HINWEIS:_ Falls der Motor nicht sofort anspringt, den
Starterschalter freigeben und einige Sekun-
den bis zum nächsten Startversuch warten.
Um die Batterie zu schonen, darf der Star-
terschalter jeweils nur kurzzeitig (nie länger
als zehn Sekunden) betätigt werden. _
GC000038
ACHTUNG:_
Die Ölstand- und Reserve-Warn-
leuchten sollten normalerweise
beim Drücken des Starterschalters
aufleuchten und dann beim Freige-
ben des Schalters erlöschen.
Sollte die Ölstand-Warnleuchte
nach dem Anlassen des Motors je-
doch weiterbrennen oder flackern,
sofort den Motor ausschalten, den
Ölstand kontrollieren und den Mo-
tor auf Öllecks prüfen. Erforderli-
chenfalls Öl nachfüllen und dann
nachprüfen, ob die Warnleuchte
erlischt. Falls sie weiterbrennt, das
Motorrad vom YAMAHA-Händler
überprüfen lassen.
Sollte die Reserve-Warnleuchte
nach dem Anlassen des Motors wei-
terbrennen, den Motor ausschalten,
den Kraftstoffstand prüfen, ggf. so
bald wie möglich auftanken und
dann nachprüfen, ob die Warnleuch-
te erlischt. Falls sie weiterbrennt,
das Motorrad vom YAMAHA-Händ-
ler überprüfen lassen.
_5. Nach dem Anspringen des Motors den
Choke-Hebel halb zurückstellen.
GCA00045
ACHTUNG:_ Zur Schonung des Motors niemals mit
kaltem Motor stark beschleunigen! _
6. Bei warmgefahrenem Motor den
Choke abschalten.HINWEIS:_ Der Motor ist ausreichend warmgefahren,
wenn er bei abgeschaltetem Choke willig
auf Gasgeben anspricht. _
U4TVG6.book Page 2 Tuesday, October 15, 2002 2:09 PM
Page 44 of 114
Wichtige Fahr- und Bedienungshinweise
5-3
5
GAU01258
Warmen Motor anlassen Zum Anlassen des warmen Motors in ge-
wohnter Weise vorgehen (Siehe dazu den
Abschnitt “Motor anlassen”), jedoch sollte
der Choke nicht aktiviert werden.
GAU00423
Schalten Erst das Getriebe erlaubt die Nutzung der
Motorleistung in verschiedenen Geschwin-
digkeitsbereichen, so daß Anfahren, Berg-
auffahren und schnelles Beschleunigen
möglich sind.
Die obige Abbildung verdeutlicht die Stel-
lungen des Fußschalthebels.HINWEIS:_ Um das Getriebe in den Leerlauf zu schal-
ten, den Fußschalthebel mehrmals ganz
hinunterdrücken, bis der 1. Gang eingelegt
ist, und dann den Fußschalthebel leicht
hochziehen. _
GC000048
ACHTUNG:_
Das Fahrzeug nicht längere Zeit bei
ausgeschaltetem Motor rollen las-
sen oder abschleppen. Selbst in der
Leerlaufstellung kann dies zu Schä-
den führen, da das Getriebe nur bei
laufendem Motor geschmiert wird.
Zum Schalten stets die Kupplung
betätigen. Motor, Getriebe und
Kraftübertragung sind nicht auf die
Belastungen des Schaltens ohne
Kupplungsbetätigung ausgelegt
und könnten dadurch beschädigt
werden.
_
1. Fußschalthebel
N. Leerlaufstellung
U4TVG6.book Page 3 Tuesday, October 15, 2002 2:09 PM
Page 45 of 114
Wichtige Fahr- und Bedienungshinweise
5-4
5
GAU02937
Empfohlene Schaltpunkte
(nur CH) Die nachfolgende Tabelle zeigt die empfoh-
lenen Schaltpunkte beim Beschleunigen.CF-02GHINWEIS:_ Wenn direkt um zwei Stufen vom 5. in den
3. Gang hinuntergeschaltet werden soll,
das Motorrad zuerst auf eine Geschwindig-
keit von 35 km/h abbremsen. _
GAU00424
Tips zum Kraftstoffsparen Der Kraftstoffverbrauch des Motors kann
durch die Fahrweise stark beeinflußt wer-
den. Folgende Ratschläge helfen, unnöti-
gen Benzinverbrauch zu vermeiden.
Den Motor nicht warmlaufen lassen,
sondern sofort losfahren.
Den Choke so früh wie möglich ab-
schalten.
Beim Beschleunigen früh in den näch-
sten Gang schalten und hohe Dreh-
zahlen vermeiden.
Zwischengas beim Herunterschalten
und unnötig hohe Drehzahlen ohne
Last vermeiden.
Bei längeren Standzeiten in Staus,
vor Ampeln oder Bahnschranken
den Motor am besten abschalten.
Schaltpunkt
(km/h)
1. Gang→
2. Gang
2. Gang→
3. Gang
3. Gang→
4. Gang
4. Gang→
5. Gang
5. Gang→
6. Gang20
30
40
50
60
U4TVG6.book Page 4 Tuesday, October 15, 2002 2:09 PM
Page 46 of 114
Wichtige Fahr- und Bedienungshinweise
5-5
5
GAU01128
Einfahrvorschriften Die ersten 1.600 km sind ausschlaggebend
für die Leistung und Lebensdauer des neu-
en Motors. Darum sollten die nachfolgen-
den Anweisungen sorgfältig gelesen und
genau beachtet werden.
Der Motor darf während der ersten
1.600 km nicht zu stark beansprucht wer-
den, da verschiedene Bauteile während
dieser Einfahrzeit auf das korrekte Be-
triebsspiel einlaufen. Daher sind hohe
Drehzahlen, längeres Vollgasfahren und
andere Belastungen, die den Motor stark
erhitzen, während der Einfahrzeit zu ver-
meiden.
GAU03749*
0–1.000 km
Dauerdrehzahlen über 6.500 U/min vermei-
den.
1.000–1.600 km
Dauerdrehzahlen über 8.000 U/min vermei-
den.
GC000052*
ACHTUNG:_ Nach den ersten 1.000 km unbedingt
das Motoröl und den Ölfilter wechseln. _Nach 1.600 km
Das Fahrzeug kann voll ausgefahren wer-
den.
GC000053
ACHTUNG:_
Drehzahlen im roten Bereich grund-
sätzlich vermeiden.
Bei Motorstörungen während der
Einfahrzeit das Fahrzeug sofort
vom YAMAHA-Händler überprüfen
lassen.
_
U4TVG6.book Page 5 Tuesday, October 15, 2002 2:09 PM
Page 47 of 114
Wichtige Fahr- und Bedienungshinweise
5-6
5
GAU00460
Parken Zum Parken den Motor abstellen und dann
den Zündschlüssel abziehen.
GW000058
WARNUNG
_
Schalldämpfer und Abgaskanäle
werden sehr heiß. Deshalb so par-
ken, daß Kinder oder Fußgänger
die heißen Teile nicht versehent-
lich berühren können.
Das Motorrad nicht auf abschüs-
sigem oder weichem Untergrund
abstellen, damit es nicht umfallen
kann.
_
U4TVG6.book Page 6 Tuesday, October 15, 2002 2:09 PM
Page 48 of 114
U4TVG6.book Page 7 Tuesday, October 15, 2002 2:09 PM

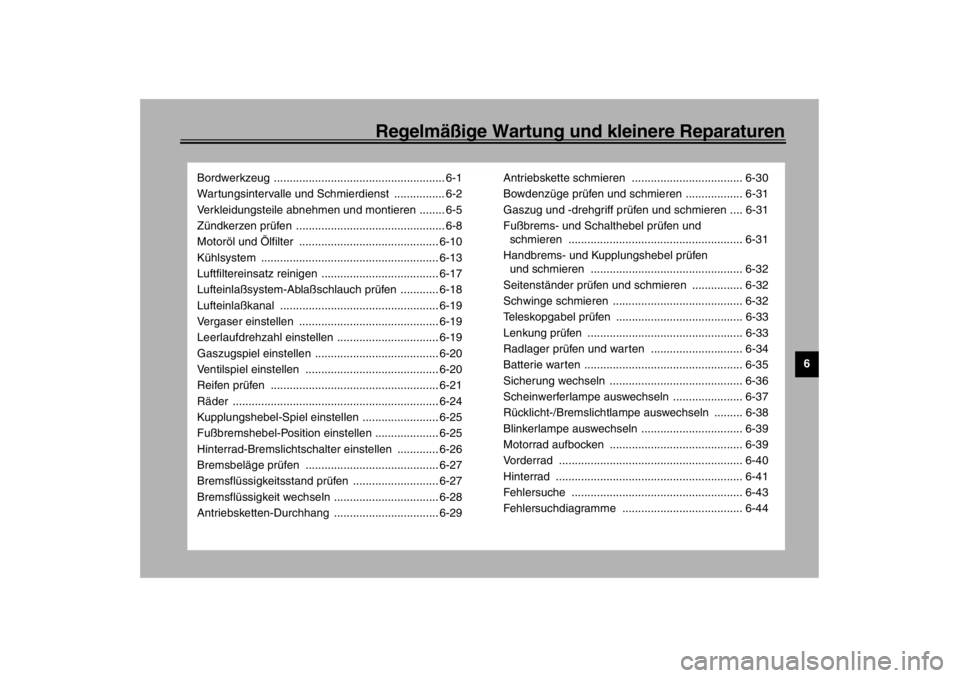

Page 49 of 114
Regelmäßige Wartung und kleinere Reparaturen
6
Bordwerkzeug ...................................................... 6-1
Wartungsintervalle und Schmierdienst ................ 6-2
Verkleidungsteile abnehmen und montieren ........ 6-5
Zündkerzen prüfen ............................................... 6-8
Motoröl und Ölfilter ............................................ 6-10
Kühlsystem ........................................................ 6-13
Luftfiltereinsatz reinigen ..................................... 6-17
Lufteinlaßsystem-Ablaßschlauch prüfen ............ 6-18
Lufteinlaßkanal .................................................. 6-19
Vergaser einstellen ............................................ 6-19
Leerlaufdrehzahl einstellen ................................ 6-19
Gaszugspiel einstellen ....................................... 6-20
Ventilspiel einstellen .......................................... 6-20
Reifen prüfen ..................................................... 6-21
Räder ................................................................. 6-24
Kupplungshebel-Spiel einstellen ........................ 6-25
Fußbremshebel-Position einstellen .................... 6-25
Hinterrad-Bremslichtschalter einstellen ............. 6-26
Bremsbeläge prüfen .......................................... 6-27
Bremsflüssigkeitsstand prüfen ........................... 6-27
Bremsflüssigkeit wechseln ................................. 6-28
Antriebsketten-Durchhang ................................. 6-29Antriebskette schmieren ................................... 6-30
Bowdenzüge prüfen und schmieren .................. 6-31
Gaszug und -drehgriff prüfen und schmieren .... 6-31
Fußbrems- und Schalthebel prüfen und
schmieren ....................................................... 6-31
Handbrems- und Kupplungshebel prüfen
und schmieren ................................................ 6-32
Seitenständer prüfen und schmieren ................ 6-32
Schwinge schmieren ......................................... 6-32
Teleskopgabel prüfen ........................................ 6-33
Lenkung prüfen ................................................. 6-33
Radlager prüfen und warten ............................. 6-34
Batterie warten .................................................. 6-35
Sicherung wechseln .......................................... 6-36
Scheinwerferlampe auswechseln ...................... 6-37
Rücklicht-/Bremslichtlampe auswechseln ......... 6-38
Blinkerlampe auswechseln ................................ 6-39
Motorrad aufbocken .......................................... 6-39
Vorderrad .......................................................... 6-40
Hinterrad ........................................................... 6-41
Fehlersuche ...................................................... 6-43
Fehlersuchdiagramme ...................................... 6-44
U4TVG6.book Page 1 Tuesday, October 15, 2002 2:09 PM
Page 50 of 114
6-1
6
GAU00462
6-Regelmäßige Wartung und kleinere Reparaturen
GAU00464
Nur vorschriftsmäßige Wartung, regelmä-
ßige Schmierung und korrekte Einstellung
können optimale Leistung und Sicherheit
gewährleisten. Jeder Fahrer ist für die Ver-
kehrssicherheit seines Fahrzeugs selbst
verantwortlich.
Die hier empfohlenen Zeitabstände für
Wartung und Schmierung sollten lediglich
als Richtwerte für den Normalbetrieb an-
gesehen werden. Je nach Wetterbedin-
gungen, Belastung und Einsatzgebiet
können in Abweichung des regelmäßigen
Wartungsplans kürzere Intervalle notwen-dig
werden.
GW000060
WARNUNG
_ Wer mit den üblichen Wartungsarbeiten
an seinem Fahrzeug nicht vertraut ist,
sollte diese einem YAMAHA-Händler
überlassen. _
GAU01299
Bordwerkzeug Das Bordwerkzeug befindet sich im Ab-
lagefach unter der Sitzbank; siehe dazu
Seite 3-11.
Einige in der Anleitung aufgeführten
Wartungsarbeiten und Reparaturen kön-
nen vom sachverständigen Fahrer selbst
ausgeführt werden. Das Bordwerkzeug
erlaubt das Durchführen der meisten
Wartungsarbeiten. Gewisse Arbeiten und
Einstellungen erfordern jedoch zusätz-
liches Werkzeug wie z. B. einen Dreh-
momentschlüssel.
HINWEIS:_ Falls das für die Wartung notwendige
Werkzeug nicht zur Verfügung steht, die
Wartungsarbeiten von einem YAMAHA-
Händler ausführen lassen. _
GW000063
WARNUNG
_ Von YAMAHA nicht zugelassene Ände-
rungen können Leistungsverluste und
unsicheres Fahrverhalten zur Folge
haben. Vor Änderungen am Fahrzeug
unbedingt den YAMAHA-Händler be-
fragen. _

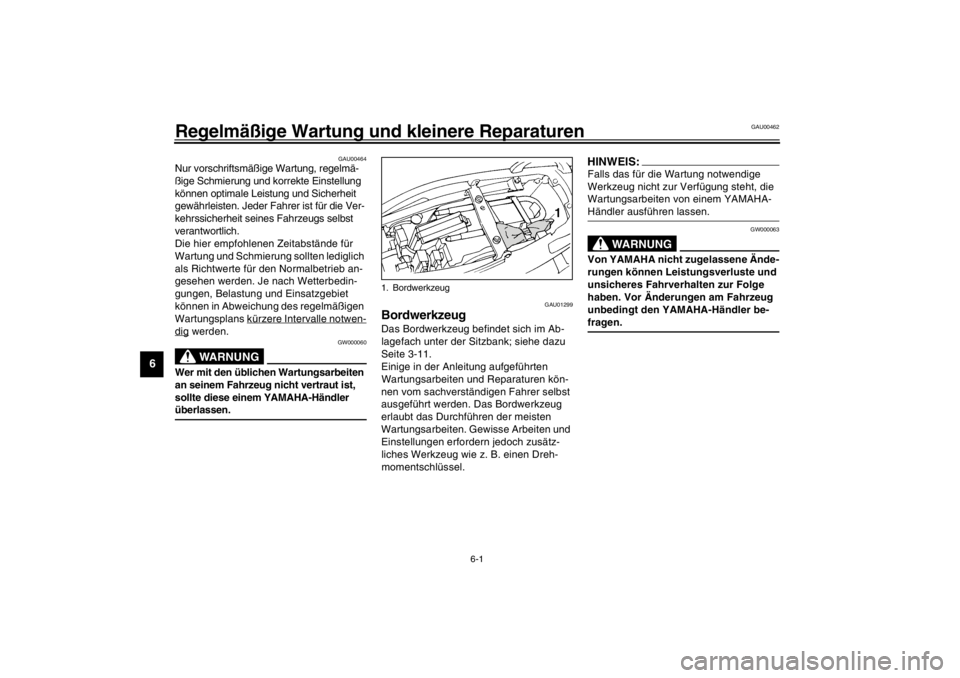

1. Bordwerkzeug
U4TVG6.book Page 1 Tuesday, October 15, 2002 2:09 PM
