YAMAHA YZF600 2002 Instructieboekje (in Dutch)

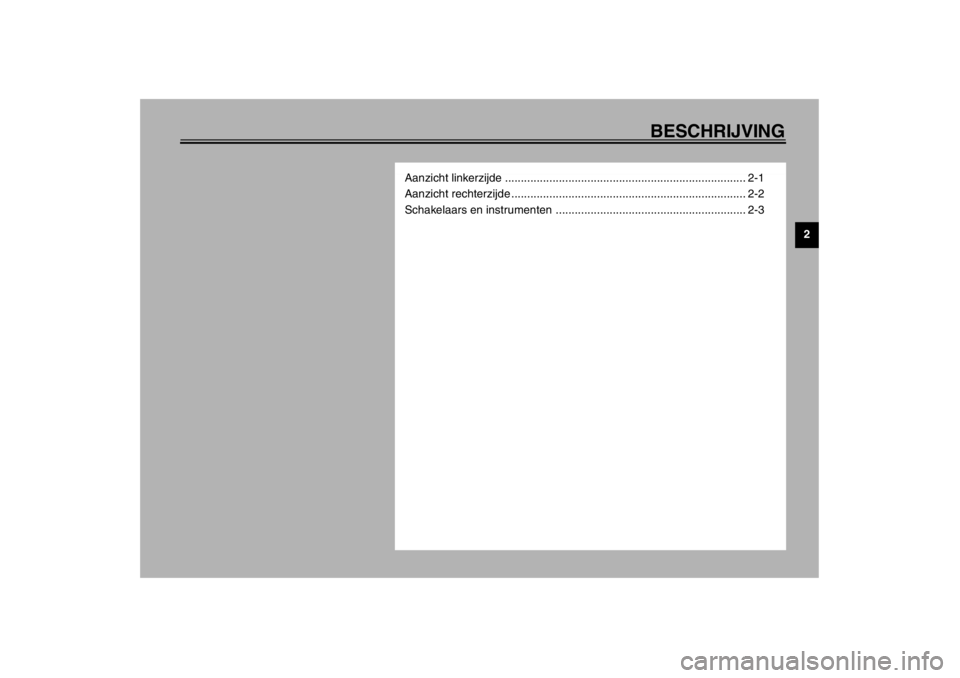

BESCHRIJVING
2
Aanzicht linkerzijde ............................................................................ 2-1
Aanzicht rechterzijde .......................................................................... 2-2
Schakelaars en instrumenten ............................................................ 2-3
D_4tv.book Page 1 Saturday, August 18, 2001 11:16 AM

2-1
2
DAU00026

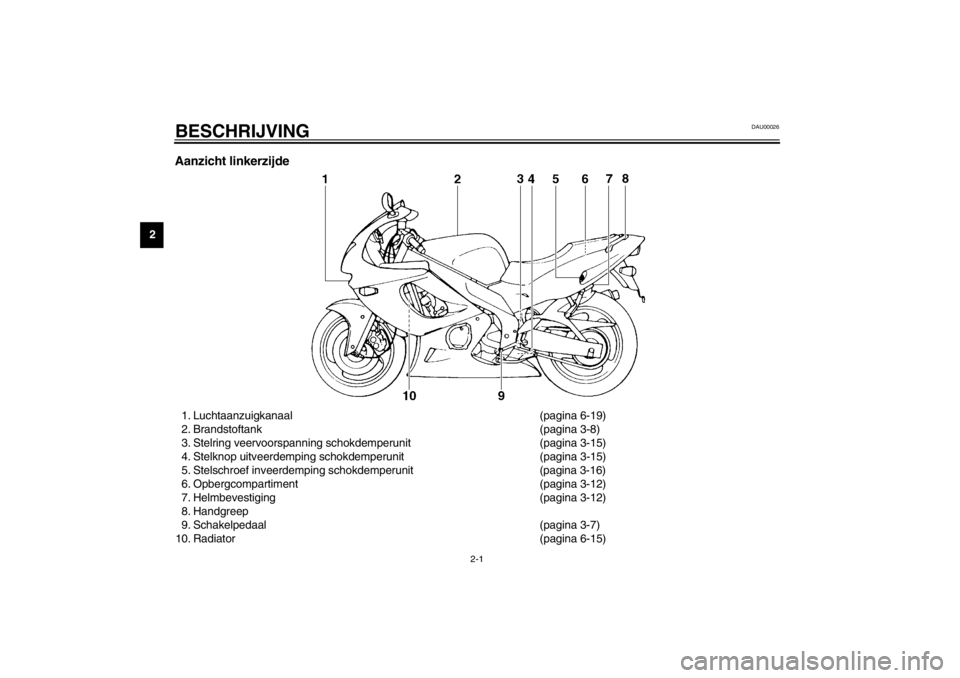

2-BESCHRIJVING Aanzicht linkerzijde1. Luchtaanzuigkanaal (pagina 6-19)
2. Brandstoftank (pagina 3-8)
3. Stelring veervoorspanning schokdemperunit (pagina 3-15)
4. Stelknop uitveerdemping schokdemperunit (pagina 3-15)
5. Stelschroef inveerdemping schokdemperunit (pagina 3-16)
6. Opbergcompartiment (pagina 3-12)
7. Helmbevestiging (pagina 3-12)
8. Handgreep
9. Schakelpedaal (pagina 3-7)
10. Radiator (pagina 6-15)
D_4tv.book Page 1 Saturday, August 18, 2001 11:16 AM

BESCHRIJVING
2-2
2

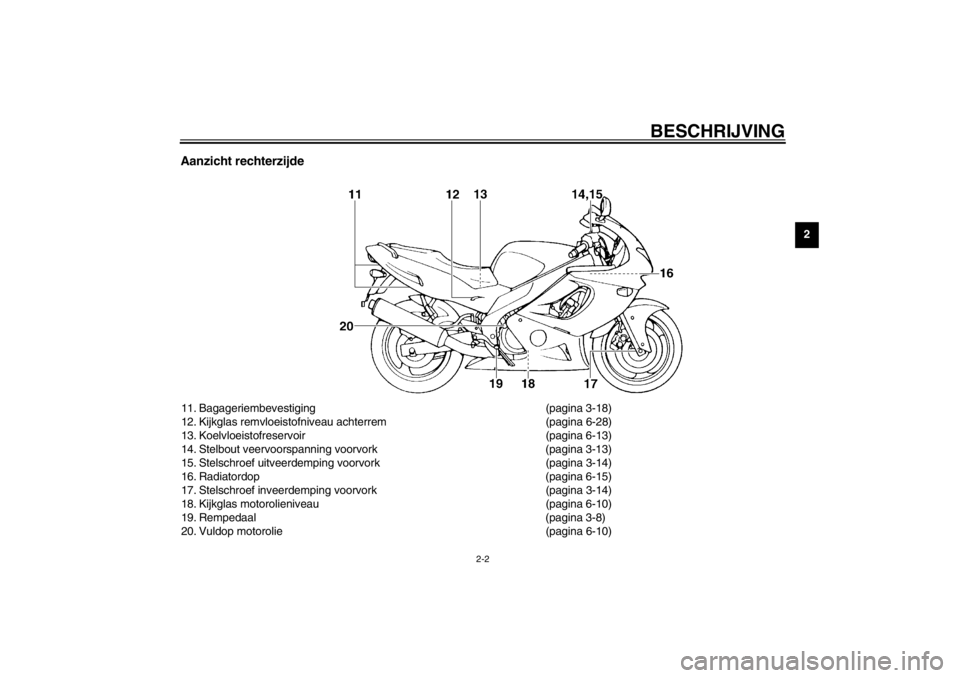

Aanzicht rechterzijde11. Bagageriembevestiging (pagina 3-18)
12. Kijkglas remvloeistofniveau achterrem (pagina 6-28)
13. Koelvloeistofreservoir (pagina 6-13)
14. Stelbout veervoorspanning voorvork (pagina 3-13)
15. Stelschroef uitveerdemping voorvork (pagina 3-14)
16. Radiatordop (pagina 6-15)
17. Stelschroef inveerdemping voorvork (pagina 3-14)
18. Kijkglas motorolieniveau (pagina 6-10)
19. Rempedaal (pagina 3-8)
20. Vuldop motorolie (pagina 6-10)
D_4tv.book Page 2 Saturday, August 18, 2001 11:16 AM

BESCHRIJVING
2-3
2

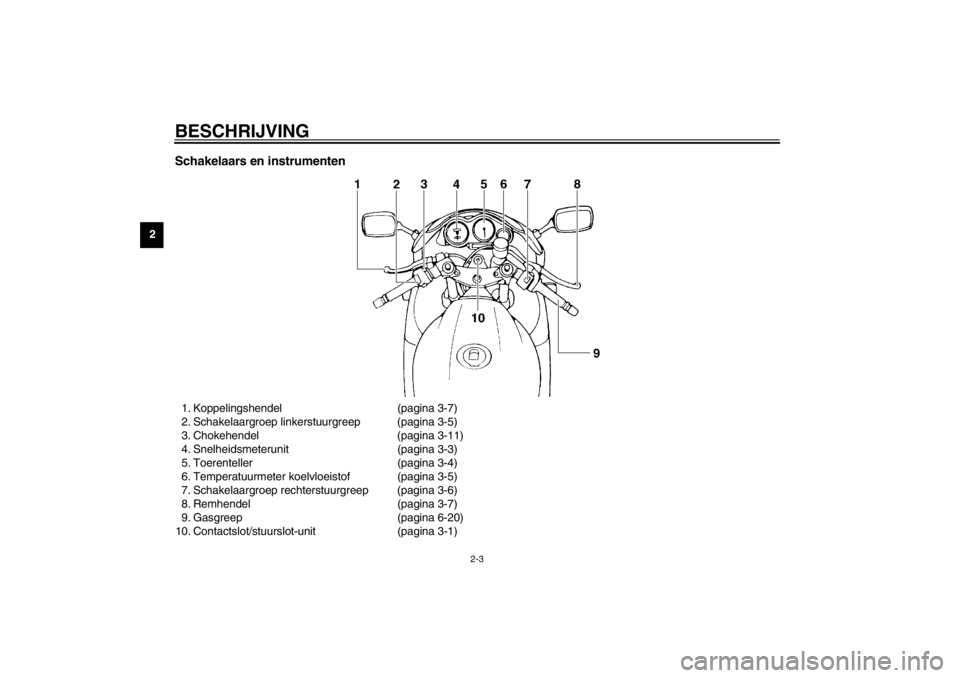

Schakelaars en instrumenten 1. Koppelingshendel (pagina 3-7)
2. Schakelaargroep linkerstuurgreep (pagina 3-5)
3. Chokehendel (pagina 3-11)
4. Snelheidsmeterunit (pagina 3-3)
5. Toerenteller (pagina 3-4)
6. Temperatuurmeter koelvloeistof (pagina 3-5)
7. Schakelaargroep rechterstuurgreep (pagina 3-6)
8. Remhendel (pagina 3-7)
9. Gasgreep (pagina 6-20)
10. Contactslot/stuurslot-unit (pagina 3-1)
D_4tv.book Page 3 Saturday, August 18, 2001 11:16 AM

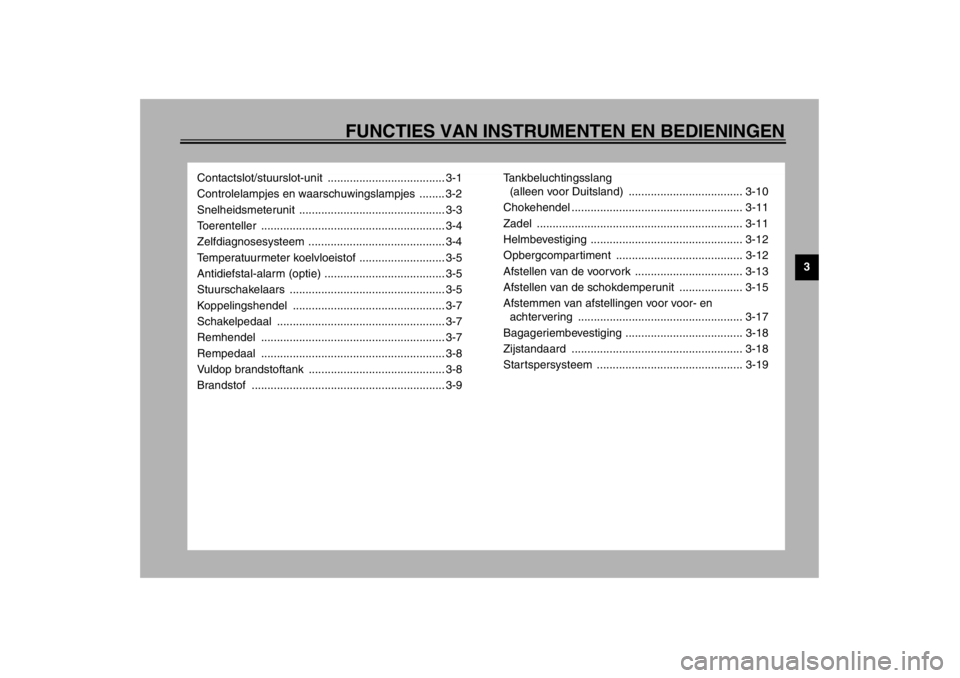

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3
Contactslot/stuurslot-unit ..................................... 3-1
Controlelampjes en waarschuwingslampjes ........ 3-2
Snelheidsmeterunit .............................................. 3-3
Toerenteller .......................................................... 3-4
Zelfdiagnosesysteem ........................................... 3-4
Temperatuurmeter koelvloeistof ........................... 3-5
Antidiefstal-alarm (optie) ...................................... 3-5
Stuurschakelaars ................................................. 3-5
Koppelingshendel ................................................ 3-7
Schakelpedaal ..................................................... 3-7
Remhendel .......................................................... 3-7
Rempedaal .......................................................... 3-8
Vuldop brandstoftank ........................................... 3-8
Brandstof ............................................................. 3-9Tankbeluchtingsslang
(alleen voor Duitsland) .................................... 3-10
Chokehendel ...................................................... 3-11
Zadel ................................................................. 3-11
Helmbevestiging ................................................ 3-12
Opbergcompar timent ........................................ 3-12
Afstellen van de voorvork .................................. 3-13
Afstellen van de schokdemperunit .................... 3-15
Afstemmen van afstellingen voor voor- en
achtervering .................................................... 3-17
Bagageriembevestiging ..................................... 3-18
Zijstandaard ...................................................... 3-18
Startspersysteem .............................................. 3-19
D_4tv.book Page 1 Saturday, August 18, 2001 11:16 AM

3-1
3
DAU00027
3-FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
DAU00029

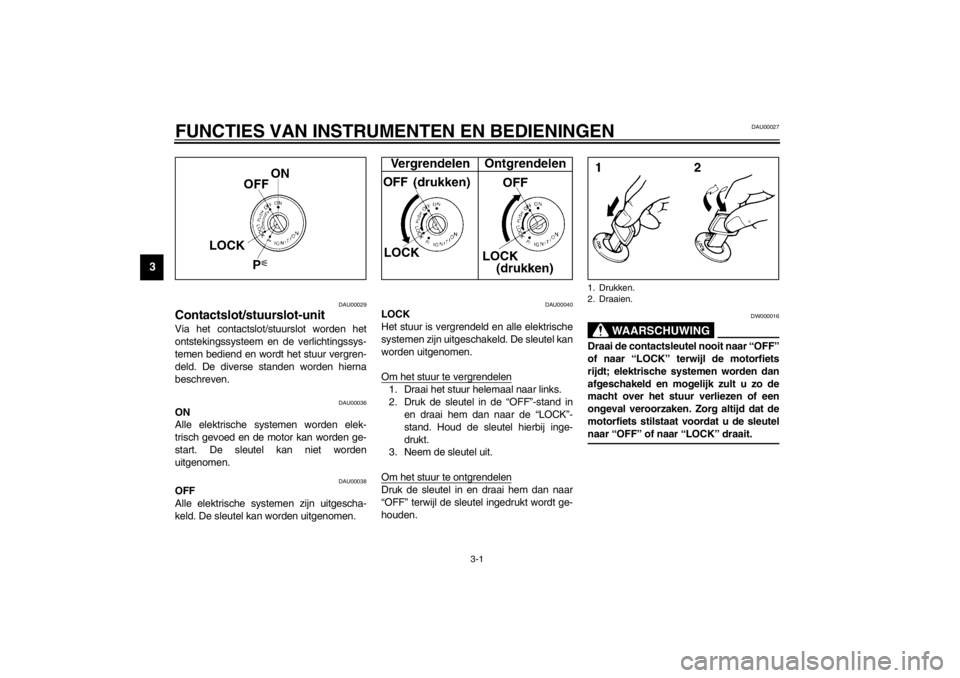

Contactslot/stuurslot-unit Via het contactslot/stuurslot worden het
ontstekingssysteem en de verlichtingssys-
temen bediend en wordt het stuur vergren-
deld. De diverse standen worden hierna
beschreven.
DAU00036
ON
Alle elektrische systemen worden elek-
trisch gevoed en de motor kan worden ge-
start. De sleutel kan niet worden
uitgenomen.
DAU00038
OFF
Alle elektrische systemen zijn uitgescha-
keld. De sleutel kan worden uitgenomen.
DAU00040
LOCK
Het stuur is vergrendeld en alle elektrische
systemen zijn uitgeschakeld. De sleutel kan
worden uitgenomen.
Om het stuur te vergrendelen1. Draai het stuur helemaal naar links.
2. Druk de sleutel in de “OFF”-stand in
en draai hem dan naar de “LOCK”-
stand. Houd de sleutel hierbij inge-
drukt.
3. Neem de sleutel uit.
Om het stuur te ontgrendelenDruk de sleutel in en draai hem dan naar
“OFF” terwijl de sleutel ingedrukt wordt ge-
houden.
DW000016
WAARSCHUWING
_ Draai de contactsleutel nooit naar “OFF”
of naar “LOCK” terwijl de motorfiets
rijdt; elektrische systemen worden dan
afgeschakeld en mogelijk zult u zo de
macht over het stuur verliezen of een
ongeval veroorzaken. Zorg altijd dat de
motorfiets stilstaat voordat u de sleutel
naar “OFF” of naar “LOCK” draait. _1. Drukken.
2. Draaien.
D_4tv.book Page 1 Saturday, August 18, 2001 11:16 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-2
3
DAU01590
(Parkeren)
Het stuur is vergrendeld en het achterlicht
en het parkeerlicht branden, maar alle ove-
rige elektrische systemen zijn uitgescha-
keld. De sleutel kan worden uitgenomen.
Het stuur moet zijn vergrendeld om de sleu-
tel naar “” te kunnen draaien.
DCA00043
LET OP:_ Gebruik de parkeerverlichting niet gedu-
rende langere tijd, anders kan de accu
ontladen raken. _
DAU03034
Controlelampjes en
waarschuwingslampjes
DAU00061
Controlelampje “” voor vrijstand
Dit controlelampje brandt wanneer de ver-
snellingsbak in de vrijstand staat.
DAU03201
Waarschuwingslampje “” voor olie-
niveau
Dit waarschuwingslampje gaat branden als
het motorolieniveau laag is.
Het elektrisch circuit van het waarschu-
wingslampje kan via de volgende procedu-
re worden getest.1. Zet de noodstopschakelaar in “” en
draai de sleutel naar “ON”.
2. Schakel de versnellingsbak in de vrij-
stand of trek de koppelingshendel in.
3. Druk op de startknop. Als het controle-
lampje niet gaat branden als de start-
knop wordt ingedrukt, vraag dan een
Yamaha dealer het elektrisch circuit te
testen.
OPMERKING:_ Bij een voldoende hoog olieniveau kan het
waarschuwingslampje soms toch knippe-
ren bij rijden op een helling of bij plotseling
afremmen of optrekken, er is dan echter
geen sprake van een storing. _
1. Controlelampje “” voor vrijstand
2. Waarschuwingslampje “” voor olieniveau3. Waarschuwingslampje “” voor brandstofniveau4. Controlelampje “” richtingaanwijzers
5. Controlelampje grootlicht “”
D_4tv.book Page 2 Saturday, August 18, 2001 11:16 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-3
3
DAU03509
Waarschuwingslampje “” voor
brandstofniveau
Dit waarschuwingslampje gaat branden zo-
dra het brandstofniveau daalt tot onder ca.
3,1 L. Vul in dat geval zo snel mogelijk
brandstof bij.
Het elektrisch circuit van het waarschu-
wingslampje kan via de volgende procedu-
re worden getest.
1. Zet de noodstopschakelaar in “” en
draai de sleutel naar “ON”.
2. Schakel de versnellingsbak in de vrij-
stand of trek de koppelingshendel in.3. Druk op de startknop. Als het waar-
schuwingslampje niet gaat branden,
vraag dan een Yamaha dealer het
elektrisch circuit te testen.
OPMERKING:_ Dit model is uitgerust met een zelfdiagnose-
systeem voor het circuit van het waarschu-
wingslampje brandstofniveau. (Zie pagina
3-4 voor uitleg over de werking van het zelf-
diagnosesysteem.) _
DAU00057
Controlelampje “” richtingaanwij-
zers
Dit controlelampje knippert wanneer de
schakelaar voor richtingaanwijzers naar de
linker- of rechterstand is gedrukt.
DAU00063
Controlelampje grootlicht “”
Dit controlelampje gaat branden wanneer
het grootlicht van de koplamp is ingescha-
keld.
DAU00095
Snelheidsmeterunit De snelheidsmeterunit is voorzien van een
snelheidsmeter, een kilometerteller en een
ritteller. De snelheidsmeter toont de actuele
rijsnelheid. De kilometerteller toont de tota-
le afgelegde afstand. De ritteller toont de af-
stand afgelegd sinds de teller het laatst via
de terugstelknop werd teruggesteld op nul.
De ritteller kan worden gebruikt om de af-
stand te schatten die met een volle brand-
stoftank kan worden afgelegd. Deze
informatie stelt u in staat de volgende tank-
stops te plannen.
1. Controlelampje “” voor vrijstand
2. Waarschuwingslampje “” voor olieniveau3. Waarschuwingslampje “” voor brandstofniveau4. Controlelampje “” richtingaanwijzers
5. Controlelampje grootlicht “”
1. Kilometerteller
2. Terugstelknop ritteller
3. Ritteller
D_4tv.book Page 3 Saturday, August 18, 2001 11:16 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-4
3
DAU00101
Toerenteller Met de elektrische toerenteller kan de mo-
torrijder het motortoerental controleren en
dit binnen het ideale bereik houden.
DC000003
LET OP:_ Laat de motor niet draaien terwijl de toe-
renteller aanwijst in de rode zone.
Rode zone: 13.200 tpm en hoger _
DAU00105
Zelfdiagnosesysteem Dit model is uitgerust met een zelfdiagnose-
systeem voor de volgende elektrische cir-
cuits:

gasklepsensor


controlelampje brandstofniveau
Als een van deze circuits defect is, zal de
toerenteller bij herhaling de volgende fout-
code weergeven:
CB-11DGebruik het schema hierna om het defecte
elektrisch circuit te identificeren.CB-12D
Als de toerenteller een dergelijke foutcode
weergeeft, noteer dan de circuitnumme-
raanduiding aangegeven in r/min en vraag
een Yamaha dealer de motor te controle-
ren.
DC000004
LET OP:_ Wanneer de toerenteller een foutcode
aangeeft, moet de motorfiets zo spoedig
mogelijk worden gecontroleerd om mo-
torschade te voorkomen. _
1. Toerenteller
2. Rode toerentellerzone
Diagnose-
toerental
Defekt circuit
3.000 tpm
Gasklepsensor
8.000 tpm
Controlelampje
brandstofniveau
3 sekonden
lang: 0 tpm
2,5 sekonde
lang: het ken-
merkende dia-
gnose-toerental
voor het defekte
circuit (zie het
onderstaande
schema)
3 sekonden
lang: het
feitelijke
toerental
D_4tv.book Page 4 Saturday, August 18, 2001 11:16 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-5
3
DAU01652

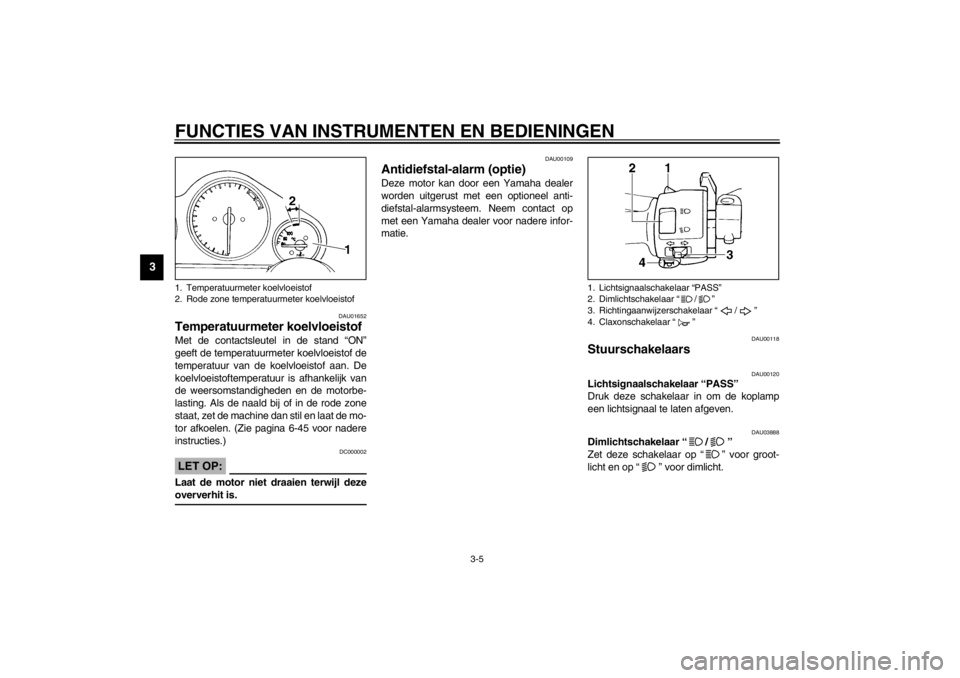

Temperatuurmeter koelvloeistof Met de contactsleutel in de stand “ON”
geeft de temperatuurmeter koelvloeistof de
temperatuur van de koelvloeistof aan. De
koelvloeistoftemperatuur is afhankelijk van
de weersomstandigheden en de motorbe-
lasting. Als de naald bij of in de rode zone
staat, zet de machine dan stil en laat de mo-
tor afkoelen. (Zie pagina 6-45 voor nadere
instructies.)
DC000002
LET OP:_ Laat de motor niet draaien terwijl deze
oververhit is. _
DAU00109
Antidiefstal-alarm (optie) Deze motor kan door een Yamaha dealer
worden uitgerust met een optioneel anti-
diefstal-alarmsysteem. Neem contact op
met een Yamaha dealer voor nadere infor-
matie.
DAU00118
Stuurschakelaars
DAU00120
Lichtsignaalschakelaar “PASS”
Druk deze schakelaar in om de koplamp
een lichtsignaal te laten afgeven.
DAU03888
Dimlichtschakelaar “/”
Zet deze schakelaar op “” voor groot-
licht en op “” voor dimlicht.
1. Temperatuurmeter koelvloeistof
2. Rode zone temperatuurmeter koelvloeistof
1. Lichtsignaalschakelaar “PASS”
2. Dimlichtschakelaar “/”
3. Richtingaanwijzerschakelaar “/”
4. Claxonschakelaar “”
D_4tv.book Page 5 Saturday, August 18, 2001 11:16 AM
