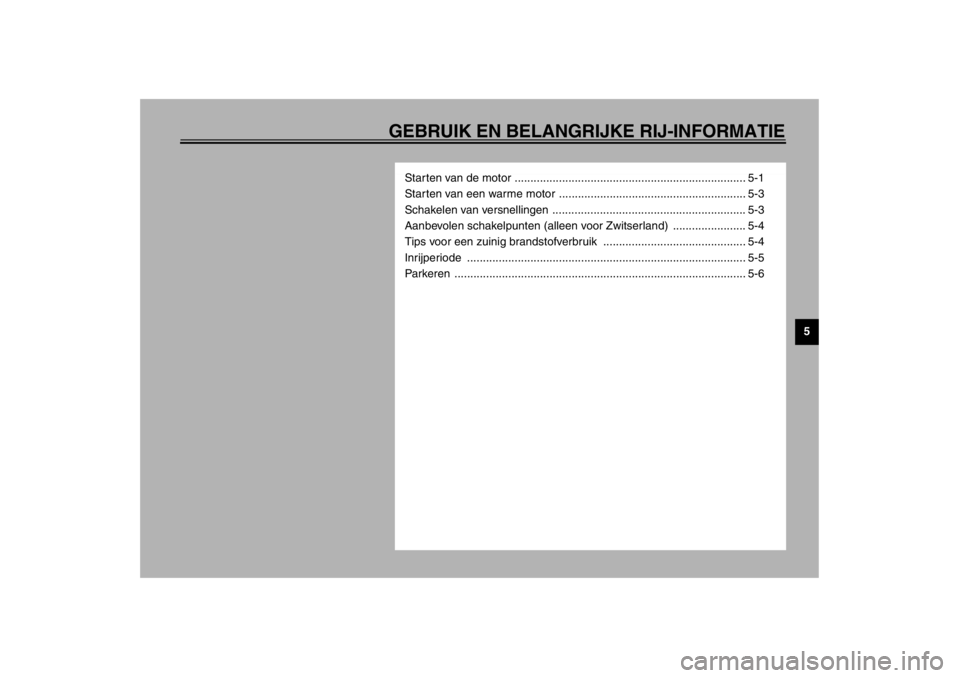

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5
Starten van de motor ......................................................................... 5-1
Starten van een warme motor ........................................................... 5-3
Schakelen van versnellingen ............................................................. 5-3
Aanbevolen schakelpunten (alleen voor Zwitserland) ....................... 5-4
Tips voor een zuinig brandstofverbruik ............................................. 5-4
Inrijperiode ........................................................................................ 5-5
Parkeren ............................................................................................ 5-6
D_4tv.book Page 1 Saturday, August 18, 2001 11:16 AM
Page 42 of 114
5-1
5
DAU00372
5-GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
DAU00373
WAARSCHUWING
_
Zorg dat u volkomen vertrouwd
bent met alle bedieningsfuncties en
hun werking voordat u gaat rijden.
Informeer bij een Yamaha dealer als
u de werking van een schakelaar of
functie niet volkomen begrijpt.
Start de motor nooit in een afgeslo-
ten ruimte en laat deze hierin ook
niet lange tijd aaneen draaien. Uit-
laatgassen zijn giftig en het inade-
men ervan kan al binnen korte tijd
leiden tot bewusteloosheid en do-
delijk letsel. Controleer altijd of er
voldoende ventilatie is.
Controleer of de zijstandaard is in-
getrokken alvorens weg te rijden.
Als de zijstandaard niet behoorlijk
is ingetrokken, kan deze de grond
raken en zo de motorrijder afleiden,
waardoor u de macht over het stuur
verliest.
_
DAU03818*
Starten van de motor Het startspersysteem staat starten alleen
toe als aan een van de volgende voorwaar-
den is voldaan:
De versnellingsbak staat in de vrij-
stand.
De versnellingsbak staat in een ver-
snelling geschakeld terwijl de koppe-
lingshendel is ingetrokken en de
zijstandaard is opgeklapt.
DW000054
WAARSCHUWING
_
Controleer voor het starten van de
motor de werking van het startsper-
systeem en volg daarbij de werkwij-
ze beschreven op pagina 3-20.
Ga nooit rijden terwijl de zijstan-
daard omlaag staat.
_1. Draai de contactsleutel naar “ON” en
controleer of de noodstopschakelaar
op “” is gezet.
DC000035
LET OP:_ Als het controlelampje voor brandstofni-
veau gaat branden, controleer dan het
brandstofniveau en vul zo nodig zo
spoedig mogelijk bij. _2. Schakel de versnellingsbak in de vrij-
stand.OPMERKING:_ Als de versnellingsbak in de vrijstand staat,
moet het vrijstandcontrolelampje branden;
zo niet, vraag dan een Yamaha dealer het
elektrisch circuit te testen. _3. Zet de choke aan en draai de gas-
greep helemaal dicht. (Zie pagina
3-11 voor de bediening van de choke.)
4. Start de motor door de startknop in te
drukken.
D_4tv.book Page 1 Saturday, August 18, 2001 11:16 AM
Page 43 of 114
GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-2
5
OPMERKING:_ Als de motor niet wil starten, laat dan de
startknop los, wacht een paar seconden en
probeer het dan opnieuw. Iedere startpo-
ging moet zo kort mogelijk zijn. Iedere start-
poging moet zo kort mogelijk duren om de
accu te sparen. Laat de startmotor nooit
langer dan 10 seconden aaaneen draaien. _
DC000038
LET OP:_
De controlelampjes voor olieniveau
en voor brandstofniveau moeten
gaan branden als de startknop
wordt ingedrukt en moeten weer
uitgaan zodra de startknop wordt
losgelaten.
Als het olieniveaulampje knippert
of aan blijft na het starten, zet de
motor dan direct af, controleer het
olieniveau en let op eventuele olie-
lekkage. Vul zo nodig motorolie bij
en controleer het olieniveaulampje
dan opnieuw. Als het waarschu-
wingslampje niet gaat branden als
de startknop wordt ingedrukt, of als
het lampje niet uitgaat na starten
met voldoende motorolie, vraag
dan een Yamaha dealer het elek-
trisch circuit te controleren.
Als het controlelampje voor brand-
stofniveau na starten blijft branden,
zet dan de motor af om het brand-
stofniveau te controleren. Vul zo
nodig brandstof bij en controleer
dan het controlelampje opnieuw.
Als het controlelampje niet gaat
branden als de startknop wordt in-
gedrukt, of als het lampje niet uit-
gaat terwijl gestart wordt met
voldoende brandstof, vraag dan
een Yamaha dealer het elektrisch
circuit te controleren.
_5. Zet na het starten van de motor de
chokehendel tot halverwege terug.
DCA00045
LET OP:_ Trek nooit snel op terwijl de motor nog
koud is, dit verkort de levensduur van de
motor! _
6. Zet de choke uit zodra de motor warm
is.OPMERKING:_ De motor is warm wanneer hij normaal rea-
geert op de gasbediening terwijl de choke
uit is gezet. _
D_4tv.book Page 2 Saturday, August 18, 2001 11:16 AM
Page 44 of 114
GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-3
5
DAU01258
Starten van een warme motor Volg dezelfde procedure als bij starten van
een koude motor, alleen is het gebruik van
de choke niet nodig als de motor warm is.
DAU00423
Schakelen van versnellingen Door de versnellingen te schakelen kunt u
het beschikbare motorvermogen doseren
bij het wegrijden, optrekken, tegen een hel-
ling oprijden etc.
De schakelstanden worden getoond in de
afbeelding.OPMERKING:_ Om de versnellingsbak in de vrijstand te
schakelen wordt het schakelpedaal enkele
malen ingetrapt totdat het einde van de slag
bereikt is, waarna het pedaal iets wordt op-
getrokken. _
DC000048
LET OP:_
Rijd niet lange tijd met afgezette
motor, ook niet met de versnel-
lingsbak in de vrijstand, en sleep de
motorfiets niet over lange afstan-
den. De versnellingsbak wordt al-
leen afdoende gesmeerd terwijl de
motor draait. Door onvoldoende
smering kan de versnellingsbak
worden beschadigd.
Gebruik altijd de koppeling om de
versnellingsbak te schakelen om zo
schade aan de motor, de versnel-
lingsbak en de aandrijving te voor-
komen; door hun constructie zijn
deze niet bestand tegen de schok-
ken die optreden bij belast schake-
len.
_
1. Schakelpedaal
N. Vrijstand
D_4tv.book Page 3 Saturday, August 18, 2001 11:16 AM
Page 45 of 114
GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-4
5
DAU02937
Aanbevolen schakelpunten
(alleen voor Zwitserland) De aanbevolen schakelpunten tijdens ac-
celereren staan vermeld in de tabel hierna.CF-02DOPMERKING:_ Wanneer twee versnellingen tegelijk wordt
teruggeschakeld, moet in gelijke mate snel-
heid worden geminderd (bijvoorbeeld min-
deren tot 35 km/u bij terugschakelen van de
5e naar de 3e versnelling). _
DAU00424
Tips voor een zuinig
brandstofverbruik Het brandstofverbruik is vooral afhankelijk
van uw rijstijl. Hierna volgen enkele tips om
het brandstofverbruik te verlagen:
Laat de motor goed warmdraaien.
Zet de choke zo snel mogelijk uit.
Schakel snel en soepel door en ver-
mijd hoge toerentallen terwijl u accele-
reert.
Geef geen gas tijdens het terugscha-
kelen en voorkom dat de motor onbe-
last met een hoog toerental draait.
Laat de motor niet langdurig stationair
draaien maar zet hem af (bijvoorbeeld
in files, bij stoplichten of bij spoorweg-
overgangen).
Aanbevolen snelheid
(km/u)
1e→
2e
2e→
3e
3e→
4e
4e→
5e
5e→
6e20
30
40
50
60
D_4tv.book Page 4 Saturday, August 18, 2001 11:16 AM
Page 46 of 114
GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-5
5
DAU01128
Inrijperiode De belangrijkste periode in de levensduur
van het motorblok is de tijd tussen 0 en
1.600 km. Lees daarom de volgende infor-
matie aandachtig door.
Omdat het motorblok gloednieuw is, mag
dit de eerste 1.600 km niet te zwaar worden
belast. De verschillende onderdelen van de
motor slijten op elkaar in totdat de juiste be-
drijfsspelingen zijn bereikt. Rijd tijdens deze
periode nooit langdurig volgas en vermijd
ook andere manoeuvres die tot oververhit-
ting van de motor kunnen leiden.
DAU03749*
0–1.000 km
Laat de motor niet langdurig meer dan
6.500 tpm draaien.
1.000–1.600 km
Laat de motor niet langdurig meer dan
8.000 tpm draaien.
DC000052*
LET OP:_ Nadat de eerste 1.000 km zijn afgelegd,
moet de motorolie worden ververst en
het oliefilterpatroon worden vervangen. _1.600 km en verder
De machine kan nu verder normaal worden
gebruikt.
DC000053
LET OP:_
Voer het toerental niet zover op dat
de toerenteller aanwijst in de rode
zone.
Als tijdens de inrijperiode motor-
schade optreedt, vraag dan direct
een Yamaha dealer de machine te
controleren.
_
D_4tv.book Page 5 Saturday, August 18, 2001 11:16 AM
Page 47 of 114
GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-6
5
DAU00460
Parkeren Zet de motor af wanneer u gaat parkeren
en neem de sleutel uit het contactslot.
DW000058
WAARSCHUWING
_
De motor en het uitlaatsysteem
kunnen zeer heet worden, parkeer
dus op een plek waar voetgangers
of kinderen niet gemakkelijk met
deze onderdelen in aanraking kun-
nen komen.
Parkeer niet op een helling of op
een zachte ondergrond, de motor
zou dan kunnen omvallen.
_
D_4tv.book Page 6 Saturday, August 18, 2001 11:16 AM
Page 48 of 114
D_4tv.book Page 7 Saturday, August 18, 2001 11:16 AM
Page 49 of 114
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6
Boordgereedschapsset ........................................ 6-1
Periodiek smeer- en onderhoudsschema ............ 6-2
Stroomlijnpanelen verwijderen en aanbrengen ....... 6-5
Controleren van de bougies ................................. 6-8
Motorolie en oliefilterpatroon ............................. 6-10
Koelvloeistof ...................................................... 6-13
Reinigen van het luchtfilterelement .................... 6-17
Controleren van de ontluchtingsslang
carburateur ...................................................... 6-18
Luchtaanzuigkanaal ........................................... 6-19
Afstellen van de carburateurs ............................ 6-19
Afstellen van het stationair toerental .................. 6-19
Afstellen van de vrije slag van de gaskabel ....... 6-20
Afstellen van de klepspeling .............................. 6-20
Banden .............................................................. 6-21
Gietwielen .......................................................... 6-24
Vrije slag van koppelingshendel afstellen .......... 6-25
De stand van het rempedaal afstellen ............... 6-25
Afstellen van de remlichtschakelaar
achterrem ........................................................ 6-26
Controleren van de remblokken voor- en
achter ............................................................... 6-27
Controleren van remvloeistofniveau .................. 6-27
Verversen van remvloeistof ................................ 6-28Doorbuiging aandrijfketting ............................... 6-29
Smeren van de aandrijfketting .......................... 6-30
Controleren en smeren van de kabels .............. 6-31
Controleren en smeren van gasgreep en
gaskabel .......................................................... 6-31
Controleren en smeren van rem- en
schakelpedalen ............................................... 6-31
Controleren en smeren van de rem- en
koppelingshendel ............................................ 6-32
Controleren en smeren van de zijstandaard ..........6-32
Smeren van de achterwielophanging ................ 6-32
Controleren van de voorvork ............................. 6-33
Controle van stuursysteem ............................... 6-33
Controleren van wiellagers ................................ 6-34
Accu .................................................................. 6-35
Zekeringen vervangen ...................................... 6-36
Koplampgloeilamp vervangen ........................... 6-37
Gloeilamp in remlicht/achterlicht vervangen ...........6-38
Gloeilamp in richtingaanwijzer vervangen ......... 6-39
Ondersteunen van de motorfiets ....................... 6-39
Voorwiel ............................................................. 6-40
Achterwiel ......................................................... 6-41
Storingzoeken ................................................... 6-43
Storingzoekschema’s ........................................ 6-44
D_4tv.book Page 1 Saturday, August 18, 2001 11:16 AM
Page 50 of 114
6-1
6
DAU00462
6-PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
DAU00464
Veiligheid is de verantwoordelijkheid van de
eigenaar. Door periodiek inspecties, afstel-
lingen en smeerbeurten uit te laten voeren,
zorgt u ervoor dat uw machine in zo veilig
en efficiënt mogelijke conditie blijft. Op de
volgende pagina’s wordt de belangrijkste
informatie met betrekking tot inspecties, af-
stellingen en smeerbeurten gegeven.
De intervalperioden in het periodieke
smeer- en onderhoudsschema zijn slechts
te beschouwen als algemene richtlijn voor
normale rijomstandigheden. Het is echter
mogelijk dat de INTERVALPERIODEN
VOOR ONDERHOUD MOETEN WOR-
DEN VERKORT AFHANKELIJK VAN HET
WEER, HET TERREIN, DE GEOGRAFI-
SCHE LOCATIE EN INDIVIDUEEL GE-
BRUIK.
DW000060
WAARSCHUWING
_ Vraag een Yamaha dealer het onder-
houdswerk uit te voeren als u hiermee
niet echt vertrouwd bent. _
DAU01299
Boordgereedschapsset De boordgereedschapsset is te vinden in
het opbergcompartiment onder het zadel.
(Zie pagina 3-11 voor de werkwijze bij ope-
nen van het zadel.)
De onderhoudsinformatie in deze handlei-
ding en het gereedschap in de boordge-
reedschapsset zijn bedoeld om u te
ondersteunen bij het uitvoeren van preven-
tief onderhoud en kleinere reparaties. Het
gebruik van extra gereedschap zoals een
momentsleutel kan echter nodig zijn om be-
paalde onderhoudswerkzaamheden cor-
rect uit te voeren.
OPMERKING:_ Laat een Yamaha dealer onderhoud ver-
richten als u niet beschikt over het gereed-
schap of de ervaring die voor bepaalde
werkzaamheden vereist zijn. _
DW000063
WAARSCHUWING
_ Door modificaties die niet door Yamaha
zijn goedgekeurd kan het motorvermo-
gen achteruitgaan of de machine te on-
veilig worden om nog te gebruiken
Raadpleeg een Yamaha dealer voordat u
zelf wijzigingen aanbrengt. _
1. Boordgereedschapsset
D_4tv.book Page 1 Saturday, August 18, 2001 11:16 AM
