MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-42
6
1. Afloje la tuerca del eje de la rueda, la
Tuerca del tirante en el soporte de la pinza
de freno y los tornillos de ésta.
2. Levante del suelo la rueda trasera según el
procedimiento descrito en la página 6-39.3. Extraiga la tuerca del eje y la guía izquier-
da del eje de la rueda y, seguidamente,
desmonte la pinza de freno extrayendo los
tornillos.

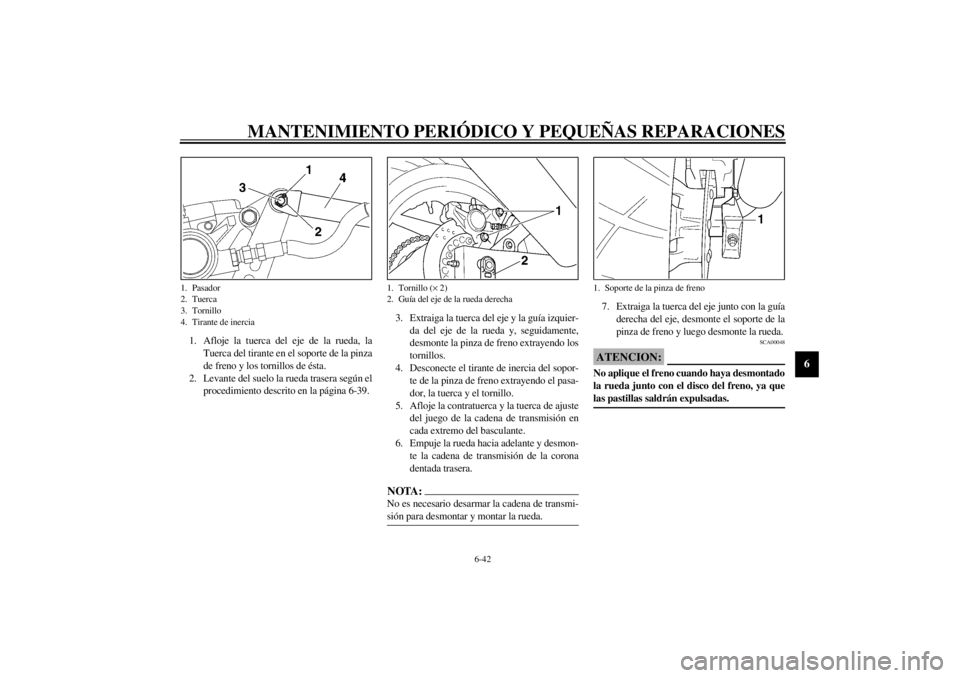

4. Desconecte el tirante de inercia del sopor-
te de la pinza de freno extrayendo el pasa-
dor, la tuerca y el tornillo.
5. Afloje la contratuerca y la tuerca de ajuste
del juego de la cadena de transmisión en
cada extremo del basculante.
6. Empuje la rueda hacia adelante y desmon-
te la cadena de transmisión de la corona
dentada trasera.
NOTA:_ No es necesario desarmar la cadena de transmi-
sión para desmontar y montar la rueda. _
7. Extraiga la tuerca del eje junto con la guía
derecha del eje, desmonte el soporte de la
pinza de freno y luego desmonte la rueda.
SCA00048
ATENCION:_ No aplique el freno cuando haya desmontado
la rueda junto con el disco del freno, ya que
las pastillas saldrán expulsadas. _
1. Pasador
2. Tuerca
3. Tornillo
4. Tirante de inercia
1. Tornillo (× 2)
2. Guía del eje de la rueda derecha
1. Soporte de la pinza de freno
U4TVS6.book Page 42 Saturday, August 4, 2001 12:23 PM
Page 92 of 114
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-43
6
SAU04283
Para montar la rueda trasera
1. Monte la rueda, la guía derecha del eje y el
soporte de la pinza introduciendo el eje de
la rueda desde el lado derecho.
2. Monte la cadena de transmisión en la co-
rona dentada trasera y seguidamente colo-
que la guía izquierda del eje de la rueda y
la tuerca del eje.
3. Monte la pinza de freno colocando los tor-
nillos y luego conecte el tirante de inercia
al soporte de la pinza de freno colocando
el tornillo y la tuerca.NOTA:_ Verifique que exista espacio suficiente entre las
pastillas de freno antes de montar la pinza en el
disco de freno. _
4. Ajuste el juego de la cadena de transmi-
sión. (Véanse en la página 6-29 las ins-
trucciones para ajustar el juego de la
cadena de transmisión.)
5. Baje la rueda trasera para que repose sobre
el suelo.
6. Apriete la tuerca del eje, los tornillos de la
pinza de freno y la tuerca del tirante con
los pares especificados.
7. Introduzca un nuevo pasador en el tornillo
del tirante.
SWA00051
ADVERTENCIA
_ Utilice siempre un nuevo pasador para el tor-
nillo del tirante. _
SAU03087
Identificación de averías Aunque las motocicletas Yamaha son objeto de
una completa revisión antes de salir de fábrica,
pueden surgir problemas durante su utilización.
Cualquier problema en los sistemas de combus-
tible, compresión o encendido, por ejemplo,
puede dificultar el arranque y provocar una dis-
minución de la potencia.
Los siguientes cuadros de identificación de ave-
rías constituyen un procedimiento rápido y fácil
para comprobar esos sistemas vitales por si mis-
mo. No obstante, si es necesario realizar cual-
quier reparación de la motocicleta, llévela a un
concesionario Yamaha cuyos técnicos cualifica-
dos disponen de las herramientas, experiencia y
conocimientos necesarios para reparar correcta-
mente la motocicleta.
Utilice únicamente repuestos originales
Yamaha. Las imitaciones pueden parecerse a los
repuestos Yamaha pero a menudo son de infe-
rior calidad, menos duraderos y pueden ocasio-
nar costosas facturas de reparación.
Pares de apriete:
Tuerca del eje:
117 Nm (11,7 m·kgf)
Tornillo de la pinza de freno:
40 Nm (4,0 m·kgf)
Tuerca del tirante de inercia:
30 Nm (3,0 m·kgf)
U4TVS6.book Page 43 Saturday, August 4, 2001 12:23 PM
Page 93 of 114
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-44
6
SAU02990

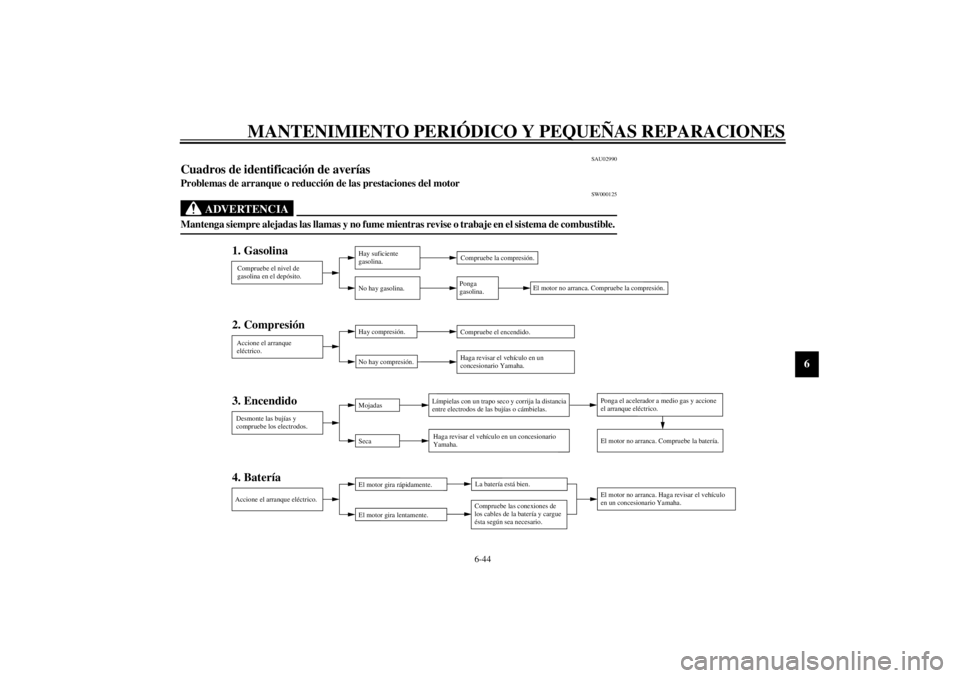

Cuadros de identificación de averías Problemas de arranque o reducción de las prestaciones del motor
SW000125
ADVERTENCIA
_ Mantenga siempre alejadas las llamas y no fume mientras revise o trabaje en el sistema de combustible. _
2. Compresión
3. Encendido
4. Batería 1. Gasolina
Hay suficiente
gasolina.
No hay gasolina.Compruebe la compresión.
Ponga
gasolina.
Accione el arranque
eléctrico.Hay compresión.
No hay compresión.Compruebe el encendido.
Haga revisar el vehículo en un
concesionario Yamaha.
Desmonte las bujías y
compruebe los electrodos.Mojadas
SecaLímpielas con un trapo seco y corrija la distancia
entre electrodos de las bujías o cámbielas.
Haga revisar el vehículo en un concesionario
Yamaha.Ponga el acelerador a medio gas y accione
el arranque eléctrico.
El motor no arranca. Compruebe la batería.
Accione el arranque eléctrico.El motor gira rápidamente.
El motor gira lentamente.La batería está bien.
Compruebe las conexiones de
los cables de la batería y cargue
ésta según sea necesario.
El motor no arranca. Compruebe la compresión.
El motor no arranca. Haga revisar el vehículo
en un concesionario Yamaha.
Compruebe el nivel de
gasolina en el depósito.
U4TVS6.book Page 44 Saturday, August 4, 2001 12:23 PM
Page 94 of 114
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-45
6

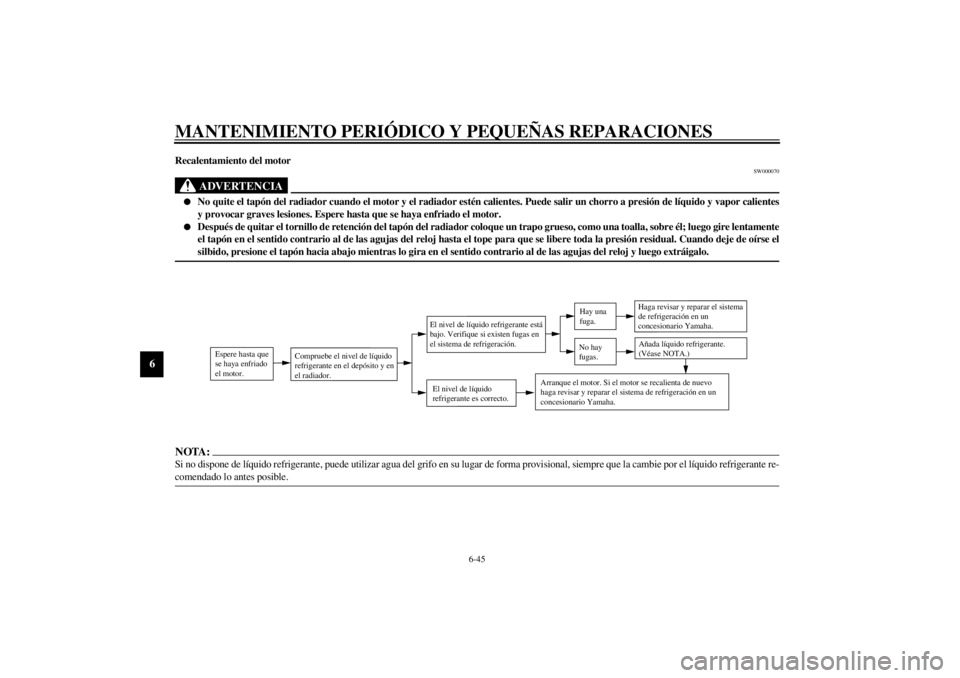

Recalentamiento del motor
SW000070
ADVERTENCIA
_
No quite el tapón del radiador cuando el motor y el radiador estén calientes. Puede salir un chorro a presión de líquido y vapor calientes
y provocar graves lesiones. Espere hasta que se haya enfriado el motor.
Después de quitar el tornillo de retención del tapón del radiador coloque un trapo grueso, como una toalla, sobre él; luego gire lentamente
el tapón en el sentido contrario al de las agujas del reloj hasta el tope para que se libere toda la presión residual. Cuando deje de oírse el
silbido, presione el tapón hacia abajo mientras lo gira en el sentido contrario al de las agujas del reloj y luego extráigalo.
_NOTA:_ Si no dispone de líquido refrigerante, puede utilizar agua del grifo en su lugar de forma provisional, siempre que la cambie por el líquido refrigerante re-
comendado lo antes posible. _
Espere hasta que
se haya enfriado
el motor.
Compruebe el nivel de líquido
refrigerante en el depósito y en
el radiador.
El nivel de líquido
refrigerante es correcto. El nivel de líquido refrigerante está
bajo. Verifique si existen fugas en
el sistema de refrigeración.
No hay
fugas.Hay una
fuga.
Haga revisar y reparar el sistema
de refrigeración en un
concesionario Yamaha.
Añada líquido refrigerante.
(Véase NOTA.)
Arranque el motor. Si el motor se recalienta de nuevo
haga revisar y reparar el sistema de refrigeración en un
concesionario Yamaha.
U4TVS6.book Page 45 Saturday, August 4, 2001 12:23 PM
Page 95 of 114
CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7
Cuidados ........................................................................................................ 7-1
Almacenamiento ............................................................................................ 7-4
U4TVS6.book Page 1 Saturday, August 4, 2001 12:23 PM
Page 96 of 114
7-1
7
SAU03426
7-CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETACuidados Si bien el diseño abierto de una motocicleta re-
vela el atractivo de la tecnología, también la
hace más vulnerable. El óxido y la corrosión
pueden desarrollarse incluso cuando se utilizan
componentes de alta tecnología. Un tubo de es-
cape oxidado puede pasar desapercibido en un
coche, pero afea el aspecto general de una moto-
cicleta. El cuidado frecuente y adecuado no sólo
se ajusta a los términos de la garantía, sino que
además mantiene la buena imagen de la motoci-
cleta, prolonga su vida útil y optimiza sus pres-
taciones.Antes de limpiarla
1. Cubra la salida del silenciador con una
bolsa de plástico cuando el motor se haya
enfriado.
2. Verifique que todas las tapas y cubiertas,
así como todos los acopladores y conecto-
res eléctricos, incluidas las tapas de bujía,
estén bien apretados.
3. Elimine la suciedad incrustada, como pue-
den ser los restos de aceite quemado sobre
el cárter, con un desengrasador y un cepi-
llo, pero no aplique nunca tales productos
sobre los sellos, las juntas, las ruedas den-
tadas, la cadena de transmisión y los ejes
de las ruedas. Enjuague siempre la sucie-
dad y el desengrasador con agua.Limpieza
SCA00010
ATENCION:_
No utilice limpiadores de ruedas con
alto contenido de ácido, especialmente
para las ruedas de radios. Si utiliza tales
productos para la suciedad difícil de eli-
minar, no deje el limpiador sobre la
zona afectada durante más tiempo del
que figure en las instrucciones. Asimis-
mo, enjuague completamente la zona
con agua, séquela inmediatamente y a
continuación aplique un protector en
aerosol contra la corrosión.
Una limpieza inadecuada puede dañar
parabrisas, carenados, paneles y otras
piezas de plástico. Para limpiar el plás-
tico utilice únicamente un trapo suave y
limpio o un esponja con un detergente
suave y agua.
U4TVS6.book Page 1 Saturday, August 4, 2001 12:23 PM
Page 97 of 114
CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-2
7
No utilice productos químicos fuertes
para las piezas de plástico. Evite utilizar
trapos o esponjas que hayan estado en
contacto con productos de limpieza
fuertes o abrasivos, disolventes o dilu-
yentes, combustible (gasolina), desoxi-
dantes o antioxidantes, líquido de
frenos, anticongelante o electrólito.
No utilice aparatos de lavado a alta pre-
sión o limpiadores de chorro de vapor,
ya que provocan infiltraciones y dete-
rioro en las zonas siguientes: juntas (de
cojinetes de rueda y basculante, horqui-
lla y frenos), componentes eléctricos
(acopladores, conectores, instrumen-
tos, interruptores y luces), tubos respi-
raderos y tubos de ventilación.
En las motocicletas dotadas de parabri-
sas: No utilice limpiadores fuertes o es-
ponjas duras que pueden deslucirlos o
rayarlos. Algunos productos de limpie-
za para plásticos pueden dejar rayas so-
bre el parabrisas. Pruebe el producto
sobre un pequeña parte oculta del para-
brisas para asegurarse de que no deja
marcas. Si se raya el parabrisas, utilice
un pulimento de calidad para plásticos
después de lavarlo.
_Después de una utilización normalElimine la suciedad con agua tibia, un detergen-
te suave y una esponja blanda y limpia, aclaran-
do luego completamente con agua limpia.
Utilice un cepillo de dientes o de botellas para
limpiar los lugares de difícil acceso. La suciedad
incrustada y los insectos se eliminarán más fá-
cilmente si se cubre la zona con un trapo húme-
do durante unos minutos antes de limpiarla.Después de utilizarla con lluvia, junto al mar o
en calles donde se haya esparcido salLa sal marina o las salpicaduras de agua salada
en las calles durante el invierno resultan suma-
mente corrosivas en combinación con el agua;
observe el procedimiento siguiente cada vez que
utilice la motocicleta con lluvia, junto al mar o
en calles donde se haya esparcido sal.NOTA:_ La sal esparcida en las calles durante el invierno
puede permanecer hasta bien entrada la prima-
vera. _1. Lave la motocicleta con agua fría y un de-
tergente suave cuando el motor se haya
enfriado.
SCA00012
ATENCION:_ No utilice agua caliente, ya que incrementa la
acción corrosiva de la sal. _2. Aplique un protector contra la corrosión
en aerosol sobre todas las superficies de
metal, incluidas las superficies cromadas y
chapadas con níquel, para prevenir la co-
rrosión.
U4TVS6.book Page 2 Saturday, August 4, 2001 12:23 PM
Page 98 of 114
CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-3
7
Después de la limpieza
1. Seque la motocicleta con una gamuza o un
trapo absorbente.
2. Seque inmediatamente la cadena de trans-
misión para evitar que se oxide.
3. Utilice un abrillantador de cromo para dar
brillo a las piezas de cromo, aluminio y
acero inoxidable, incluido el sistema de
escape. (Con el abrillantador puede inclu-
so eliminarse la decoloración térmica de
los sistemas de escape de acero inoxida-
ble.)
4. Se recomienda aplicar un protector contra
la corrosión en aerosol sobre todas las su-
perficies de metal, incluidas las superfi-
cies cromadas y chapadas con níquel, para
prevenir la corrosión.
5. Utilice aceite en aerosol como limpiador
universal para eliminar todo resto de su-
ciedad.
6. Retoque los pequeños daños en la pintura
provocados por piedras, etc.
7. Aplique cera a todas las superficies pinta-
das.
8. Deje que la motocicleta se seque por com-
pleto antes de guardarla o cubrirla.
SWA00001
ADVERTENCIA
_
Verifique que no haya aceite o cera en
los frenos o en los neumáticos. Si es pre-
ciso, limpie los discos y los forros de fre-
no con un limpiador normal de frenos
de disco o acetona, y lave los neumáticos
con agua tibia y un detergente suave.
Antes de utilizar la motocicleta pruebe
los frenos y su comportamiento en los
cruces.
_
SCA00013
ATENCION:_
Aplique aceite en aerosol y cera de for-
ma moderada, eliminando los excesos.
No aplique nunca aceite o cera sobre
piezas de goma o de plástico; trátelas
con un producto adecuado para su
mantenimiento.
Evite el uso de compuestos abrillanta-
dores abrasivos que pueden desgastar
la pintura.
_
NOTA:_ Solicite consejo a un concesionario Yamaha
acerca de los productos que puede utilizar. _
U4TVS6.book Page 3 Saturday, August 4, 2001 12:23 PM
Page 99 of 114
CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-4
7
Almacenamiento Periodo corto
Guarde siempre la motocicleta en un lugar fres-
co y seco y, si es preciso, protéjala contra el pol-
vo con una funda porosa.
SCA00014
ATENCION:_
Si guarda la motocicleta en un lugar
mal ventilado o la cubre con una lona
cuando todavía esté mojada, el agua y la
humedad penetrarán en su interior y se
oxidará.
Para prevenir la corrosión, evite sóta-
nos húmedos, establos (por la presencia
de amoníaco) y lugares en los que se al-
macenen productos químicos fuertes.
_
Periodo largo
Antes de guardar la motocicleta durante varios
meses:
1. Observe todas las instrucciones que se fa-
cilitan en el apartado “Cuidados” de este
capítulo.
2. En las motocicletas dotadas de un grifo de
gasolina con posición “OFF”: Gire la pa-
lanca del grifo de gasolina a la posición
“OFF”.
3. Vacíe la cubeta del flotador del carburador
aflojando el tornillo de drenaje; evitará así
la acumulación de posos de gasolina.
Vierta en el depósito de gasolina la gasoli-
na que haya vaciado.
4. Llene el depósito de gasolina y añada esta-
bilizador de gasolina (si dispone de él)
para evitar que el depósito se oxide y la
gasolina se deteriore.
5. Observe los pasos siguientes para proteger
los cilindros, los aros de pistón, etc. contra
la corrosión.a. Desmonte las tapas de las bujías y las bu-
jías.
b. Vierta una cucharada de las de té de aceite
de motor por cada uno de los orificios de
las bujías.
c. Monte las tapas de las bujías en las bujías
y seguidamente coloque éstas sobre la cu-
lata para que los electrodos queden en
contacto con masa. (Ello limitará las chis-
pas durante el paso siguiente.)
d. Haga girar varias veces el motor con el
arranque eléctrico. (Así se cubrirán las pa-
redes del cilindro con aceite.)
e. Desmonte las tapas de bujía de las bujías y
monte éstas y sus tapas.
SWA00003
ADVERTENCIA
_ Para evitar daños o lesiones por chispas, co-
necte a masa los electrodos de la bujía cuan-
do haga girar el motor. _
U4TVS6.book Page 4 Saturday, August 4, 2001 12:23 PM
Page 100 of 114
CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-5
7
6. Engrase todos los cables de control y los
puntos de pivote de las palancas y pedales,
así como el caballete central/lateral.
7. Compruebe y, si es preciso, corrija la pre-
sión de aire de los neumáticos y luego le-
vante la motocicleta de forma que las dos
ruedas queden por encima del suelo. Al-
ternativamente, gire un poco las ruedas
cada mes para evitar que los neumáticos se
degraden en un punto.
8. Cubra la salida del silenciador con una
bolsa de plástico para evitar que penetre
humedad.
9. Desmonte la batería y cárguela completa-
mente. Guárdela en un lugar fresco y seco
y cárguela una vez al mes. No guarde la
batería en un lugar excesivamente frío o
caliente (menos de 0 °C o más de 30 °C).
Para más información relativa al almace-
namiento de la batería, consulte la página
6-35.
NOTA:_ Efectúe todas las reparaciones necesarias antes
de guardar la motocicleta. _
U4TVS6.book Page 5 Saturday, August 4, 2001 12:23 PM
