YAMAHA YZF600 2002 Manuale de Empleo (in Spanish)

ESPECIFICACIONES
8
Especificaciones ............................................................................................ 8-1
Tabla de conversión ....................................................................................... 8-5
U4TVS6.book Page 1 Saturday, August 4, 2001 12:23 PM

8-1
8
SAU01038
8-ESPECIFICACIONESEspecificaciones CS-01S
Modelo YZF600R
Dimensións
Longitud total 2.145 mm (excepto para F, E, I, GR)
2.060 mm (para F, E, I, GR)
Anchura total 725 mm
Altura total 1.190 mm
Altura del asiento 805 mm
Distancia entre ejes 1.415 mm
Holgura mínima al suelo 135 mm
Radio mínimo de giro 3.200 mm
Peso básico (con aceite y depósito de
combustible)
212 kg (excepto para A, CH, S)
214 kg (para A, CH, S)
Motor
Tipo de motor DOHC de 4 tiempos, enfriado por
líquido
Disposición de cilindros 4 cilindros en paralelo inclinados
hacia delante
Cilindrada 599 cm
3
Calibre × carrera 62,0 × 49,6 mm
Relación de compresión12:1
Sistema de arranque Arrancador eléctrico
Sistema de lubricación Sumidero húmedoAceite del motor
Tipo
Clasificación del aceite de motor
recomendado API, Servicio SE, SF, SG o superior
Cantidad
Sin sustitución del cartucho del
filtro de aceite 2,6 L
Con sustitución del cartucho
del filtro de aceite 2,9 L
Cantidad total (motor en seco) 3,5 L
-20 -10 0
10 20 30 40
50 ˚C
SAE 10W-30SAE 10W-40SAE 15W-40SAE 20W-40SAE 20W-50
ATENCION:Asegúrese de emplear aceites de motor que no contengan modifica-
dores antifricción. Los aceites para motores de automóviles de pasa-
jeros (que tienen normalmente la etiqueta “ENERGY
CONSERVING II”) contienen aditivos antifricción que causan el
patinaje del embrague y/o del embrague del arrancador, lo cual re-
duce la vida útil del componente y degrada el rendimiento del motor.
U4TVS6.book Page 1 Saturday, August 4, 2001 12:23 PM

ESPECIFICACIONES
8-2
8
Capacidad del sistema de
enfriamiento (cantidad total)
1,95 L
Filtro de aireElemento húmedo
Gasolina
TipoÚNICAMENTE GASOLINA
NORMAL SIN PLOMO
Capacidad del depósito gasolina 19 L
Reserva 3,1 L
Carburador
Fabricante KEIHIN
Modelo × cantidad CVKD36 × 4
Bujía
Fabricant/modelo NGK / CR9E o
DENSO / U27ESR-N
Huelgo 0,7–0,8 mm
Tipo de embraqueHúmedo, automático centrífugo
Transmisión
Sistema de reducción primaria Engranaje recto
Relación de reducción primaria 1,708
Sistema de reducción secundaria Impulsión por cadena
Relación de reducción secundaria 3,133
Número de dientes de la rueda
dentada de la cadena de transmi-
sión (delantero/trasero) 15/47
Tipo de transmisión 6 velocidades de engrane constante
Operación Con el pie izquierdoRelación de engranajes
1
a
2,846
2
a
1,947
3
a
1,545
4
a
1,333
5
a
1,190
6
a
1,074
Chasis
Tipo de bastidor Diamante
Angulo del eje delantero 25°
Base del ángulo de inclinación97 mm
Neumáticos
Delantero
Tipo Neumáticos sin cámara
Tamaño 120/60 ZR17 (55W)
120/60 ZR17 M/C (55W)
Fabricante/modelo Bridgestone / BT57F
Dunlop / D204F
Metzeler / MEZ1 FRONT
Michelin / MACADAM 90X
U4TVS6.book Page 2 Saturday, August 4, 2001 12:23 PM

ESPECIFICACIONES
8-3
8
Trasero
Tipo Neumáticos sin cámara
Tamaño 160/60 ZR17 (69W)
160/60 ZR17 M/C (69W)
Fabricante/modelo Bridgestone / BT57
Dunlop / D204
Metzeler / MEZ1
Michelin / MACADAM 90X
Carga máxima* 180 kg (excepto para A, CH, S)
178 kg (para A, CH, S)
Presión de aire neumáticos
(media con los neumáticos frío)
Hasta 90 kg*
Delantero 225 kPa (2,25 kgf/cm
2, 2,25 bar)
Trasero 250 kPa (2,50 kgf/cm2, 2,50 bar)
90 kg–máxima*
Delantero 250 kPa (2,50 kgf/cm2, 2,50 bar)
Trasero 290 kPa (2,90 kgf/cm2, 2,90 bar)
Conducción a alta velocidad
Delantero 250 kPa (2,50 kgf/cm2, 2,50 bar)
Trasero 290 kPa (2,90 kgf/cm2, 2,90 bar)
* Peso total del conductor, el pasajero, el equipaje y los accesoriosRuedas
Delantero
Tipo Llanta de aleación
Tamaño17 × MT 3,50
17 M/C × MT 3,50
Trasero
Tipo Llanta de aleación
Tamaño17 × MT 5,00
17 M/C × MT 5,00
Frenos
Delantero
Tipo Freno de disco doble
Operación Con mano derecha
Líquido DOT 4
Trasero
Tipo Freno de disco sencillo
Operación Con pie derecho
Líquido DOT 4
Suspensión
Delantero Horqulla telescópica
Trasero Brazo oscilante (suspensión
articulada)
Resorte/amortiguador
Delantero Resorte en espiral / amortiguador de
aceite
Trasero Resorte en espiral / amortiguador de
gas-aceite
U4TVS6.book Page 3 Saturday, August 4, 2001 12:23 PM

ESPECIFICACIONES
8-4
8
Trayectoria de la rueda
Delantero 130 mm
Trasera 120 mm
Sistema eléctrico
Sistema de encendido T.C.I. (digital)
Sistema estándar
Tipo Magneto C.A.
Salida estándar 14 V, 18,5 A 5.000 r/min
Batería
Modelo YTX12-BS
Volaje, capacidad 12 V, 10 Ah
Tipo del faroBombilla de cuarzo (halógena)
Vataje de bombilla ×
cantidad
Faro 12 V, 60/55 W × 1
Luz de freno/piloto trasero 12 V, 5/21 W × 1
Luz de intermitencia 12 V, 21 W × 4
Luz de posición12 V, 4 W × 1
Luz de la instrumentación 12 V, 1,7 W × 4
Luz indicadora de punto muerto 12 V, 3,4 W × 1
Testigo de luce de carretera 12 V, 3,4 W × 1
Luz de aviso del nivel de aceite 12 V, 3,4 W × 1
Luz indicadora de intermitencia 12 V, 3,4 W × 1
Luz de aviso del nivel de gasolina 12 V, 3,4 W × 1Fusibles
Fusible principal 30 A
Fusible del faro 20 A
Fusible del sistema de
intermitencia 15 A
Fusible del ventilador del
radiador 7,5 A
Fusible del encendido 7,5 A
U4TVS6.book Page 4 Saturday, August 4, 2001 12:23 PM

ESPECIFICACIONES
8-5
8
SAU03941
Tabla de conversión CS-03STodos los datos de especificaciones que figuran en este manual se
expresan en SI y UNIDADES MÉTRICAS.
Utilice esta tabla para convertir los valores en unidades
MÉTRICAS a unidades IMPERIALES.
Ejemplo:
MÉTRICO FACTOR DE
CONVERSIÓNIMPERIAL
2 mm× 0,03937 = 0,08 in
Tabla de conversión
SISTEMA MÉTRICO A SISTEMA IMPERIAL
Unidad métrica Factor de conversión Unidad imperial
Par torsorm·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lb
in·lb
ft·lb
in·lb
Pesokg
g× 2,205× 0,03527lb
oz
Velocidad km/h× 0,6214 mi/h
Distanciakm
m
m
cm
mm× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volumen,
Capacidadcc (cm
3)
cc (cm3)
L (litros)
L (litros)
× 0,03527× 0,06102× 0,8799× 0,2199oz (IMP liq.)
cu·in
qt (IMP liq.)
gal (IMP liq.)
Varioskgf/mm
kgf/cm
2
°C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lb/in
2)
°F
U4TVS6.book Page 5 Saturday, August 4, 2001 12:23 PM

INFORMACIÓN PARA EL CONSUMIDOR
9
Números de identificación ............................................................................ 9-1
Número de identificación de la llave ............................................................. 9-1
Número de identificación del vehículo ......................................................... 9-1
Etiqueta del modelo ....................................................................................... 9-2
U4TVS6.book Page 1 Saturday, August 4, 2001 12:23 PM

9-1
9
SAU01039
9-INFORMACIÓN PARA EL CONSUMIDOR
SAU02944
Números de identificación Anote el número de identificación de la llave, el
número de identificación del vehículo y los da-
tos de la etiqueta del modelo en los espacios pre-
vistos más abajo para utilizarlos como
referencia cuando solicite repuestos a un conce-
sionario Yamaha o en caso de robo del vehículo.

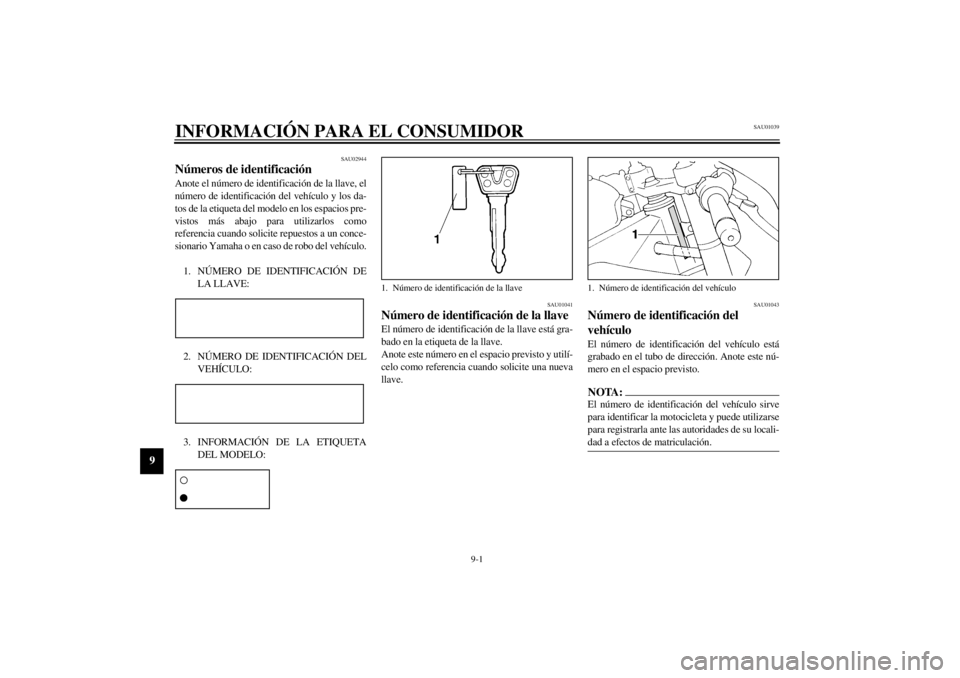

1. NÚMERO DE IDENTIFICACIÓN DE
LA LLAVE:CA-02S2. NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:CA-02S3. INFORMACIÓN DE LA ETIQUETA
DEL MODELO:CA-01SSAU01041
Número de identificación de la llave El número de identificación de la llave está gra-
bado en la etiqueta de la llave.
Anote este número en el espacio previsto y utilí-
celo como referencia cuando solicite una nueva
llave.
SAU01043
Número de identificación del
vehículo El número de identificación del vehículo está
grabado en el tubo de dirección. Anote este nú-
mero en el espacio previsto.NOTA:_ El número de identificación del vehículo sirve
para identificar la motocicleta y puede utilizarse
para registrarla ante las autoridades de su locali-
dad a efectos de matriculación. _
1. Número de identificación de la llave
1. Número de identificación del vehículo
U4TVS6.book Page 1 Saturday, August 4, 2001 12:23 PM

INFORMACIÓN PARA EL CONSUMIDOR
9-2
9
SAU01050
Etiqueta del modelo La etiqueta del modelo está pegada en el basti-
dor debajo del asiento. (Véanse en la página
3-11 las instrucciones para desmontar y montar
el asiento.) Anote los datos que figuran en esta
etiqueta en el espacio previsto. Necesitará estos
datos cuando solicite repuestos a un concesiona-
rio Yamaha.1. Etiqueta del modelo
U4TVS6.book Page 2 Saturday, August 4, 2001 12:23 PM

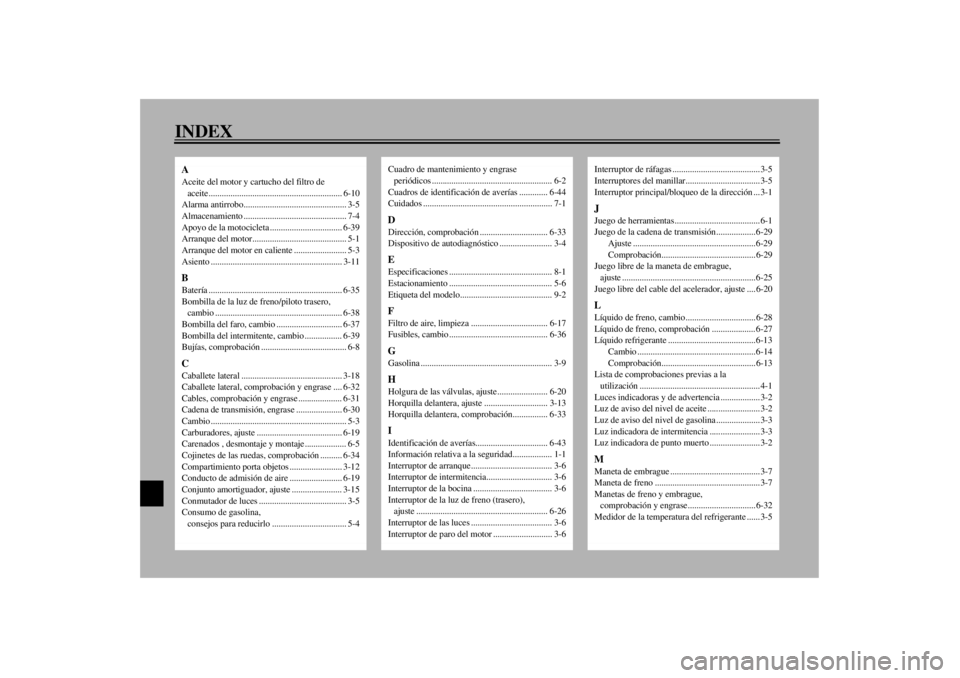

INDEXAAceite del motor y cartucho del filtro de
aceite............................................................. 6-10
Alarma antirrobo............................................... 3-5
Almacenamiento ............................................... 7-4
Apoyo de la motocicleta ................................. 6-39
Arranque del motor........................................... 5-1
Arranque del motor en caliente ........................ 5-3
Asiento ............................................................ 3-11BBatería ............................................................. 6-35
Bombilla de la luz de freno/piloto trasero,
cambio .......................................................... 6-38
Bombilla del faro, cambio .............................. 6-37
Bombilla del intermitente, cambio ................. 6-39
Bujías, comprobación ....................................... 6-8CCaballete lateral .............................................. 3-18
Caballete lateral, comprobación y engrase .... 6-32
Cables, comprobación y engrase .................... 6-31
Cadena de transmisión, engrase ..................... 6-30
Cambio .............................................................. 5-3
Carburadores, ajuste ....................................... 6-19
Carenados , desmontaje y montaje ................... 6-5
Cojinetes de las ruedas, comprobación .......... 6-34
Compartimiento porta objetos ........................ 3-12
Conducto de admisión de aire ........................ 6-19
Conjunto amortiguador, ajuste ....................... 3-15
Conmutador de luces ........................................ 3-5
Consumo de gasolina,
consejos para reducirlo .................................. 5-4
Cuadro de mantenimiento y engrase
periódicos ....................................................... 6-2
Cuadros de identificación de averías ............. 6-44
Cuidados ........................................................... 7-1DDirección, comprobación ............................... 6-33
Dispositivo de autodiagnóstico ........................ 3-4EEspecificaciones ............................................... 8-1
Estacionamiento ............................................... 5-6
Etiqueta del modelo.......................................... 9-2FFiltro de aire, limpieza ................................... 6-17
Fusibles, cambio ............................................. 6-36GGasolina ............................................................ 3-9HHolgura de las válvulas, ajuste....................... 6-20
Horquilla delantera, ajuste ............................. 3-13
Horquilla delantera, comprobación................ 6-33IIdentificación de averías................................. 6-43
Información relativa a la seguridad.................. 1-1
Interruptor de arranque ..................................... 3-6
Interruptor de intermitencia.............................. 3-6
Interruptor de la bocina .................................... 3-6
Interruptor de la luz de freno (trasero),
ajuste ............................................................ 6-26
Interruptor de las luces ..................................... 3-6
Interruptor de paro del motor ........................... 3-6
Interruptor de ráfagas ........................................ 3-5
Interruptores del manillar.................................. 3-5
Interruptor principal/bloqueo de la dirección ... 3-1JJuego de herramientas....................................... 6-1
Juego de la cadena de transmisión.................. 6-29
Ajuste ........................................................ 6-29
Comprobación........................................... 6-29
Juego libre de la maneta de embrague,
ajuste ............................................................. 6-25
Juego libre del cable del acelerador, ajuste .... 6-20LLíquido de freno, cambio ................................ 6-28
Líquido de freno, comprobación .................... 6-27
Líquido refrigerante ........................................ 6-13
Cambio ...................................................... 6-14
Comprobación........................................... 6-13
Lista de comprobaciones previas a la
utilización ....................................................... 4-1
Luces indicadoras y de advertencia .................. 3-2
Luz de aviso del nivel de aceite ........................ 3-2
Luz de aviso del nivel de gasolina .................... 3-3
Luz indicadora de intermitencia ....................... 3-3
Luz indicadora de punto muerto ....................... 3-2MManeta de embrague ......................................... 3-7
Maneta de freno ................................................ 3-7
Manetas de freno y embrague,
comprobación y engrase............................... 6-32
Medidor de la temperatura del refrigerante ...... 3-5
U4TVS6.book Page 1 Saturday, August 4, 2001 12:23 PM
