ESP YAMAHA YZF600 2002 Manuale duso (in Italian)

HAU03338
INTRODUZIONE
Benvenuti nel mondo delle moto Yamaha!
Quale proprietario di una YZF600R, state approfittando della vasta esperienza e
modernissima tecnologia Yamaha per quanto concerne la progettazione e la fabbri-
cazione di prodotti di alta qualità, che hanno conferito alla Yamaha una reputazione
di affidabilità.
Leggete questo manuale senza fretta e da cima a fondo. Potrete godervi tutti i van-
taggi che la vostra YZF600R offre. Il libretto di uso e manutenzione non fornisce solo
istruzioni sul funzionamento, la verifica e la manutenzione del motociclo, ma indica
anche come salvaguardare se stesso e gli altri evitando problemi e rischio di lesioni.
Inoltre i numerosi consigli contenuti in questo libretto aiutano a mantenere il motoci-
clo nelle migliori condizioni possibili. Ove, una volta letto il manuale, aveste ulteriori
quesiti da porre, rivolgetevi liberamente al concessionario Yamaha di fiducia.
Il team della Yamaha vi augura una lunga guida sicura e piacevole. Ricordatevi sem-
pre di anteporre la sicurezza ad ogni altra cosa!
H_4tv.book Page 1 Friday, July 27, 2001 5:21 PM

INFORMAZIONI IMPORTANTI NEL LIBRETTO
HAU04229
YZF600R
USO E MANUTENZIONE
© 2001 della Yamaha Motor Co., Ltd.
1ª edizione, giugno 2001
Tutti i diritti sono riservati.
E’ vietata espressamente la ristampa o l’uso non
autorizzato
senza il permesso scritto della
Yamaha Motor Co., Ltd.
Stampato in Giappone.
H_4tv.book Page 3 Friday, July 27, 2001 5:21 PM

1
1-1
1-DARE LA PRECEDENZA ALLA SICUREZZA
HAU00021
Le moto sono veicoli affascinanti, che possono dare una incomparabile sensazione di potenza e
libertà. Tuttavia, essi pongono anche talune limitazioni che occorre accettare; anche la migliore fra le
moto non può sfuggire alle leggi della fisica.
Cura e manutenzione periodiche sono essenziali al fine di preservare il valore del motociclo e
mantenerlo in perfette condizioni di funzionamento. Inoltre, ciò che vale per il mezzo conta anche per
il pilota: buone prestazioni dipendono dall’essere in ottima forma. Guidare sotto l’influsso di medicinali,
droghe e alcool è ovviamente fuori questione. I motociclisti—molto più che i conducenti di auto—
devono essere sempre al meglio delle loro condizioni, fisiche e mentali. Sotto l’influsso di quantità
anche minime di alcolici, si ha la tendenza ad esporsi a maggiori rischi.
Un abbigliamento protettivo è indispensabile per il motociclista, come lo sono le cinture di sicurezza
per conducenti e passeggeri di un’automobile. Indossare sempre una tuta integrale da motociclista (di
pelle o di materiali sintetici resistenti agli strappi, con protettori), stivali robusti, guanti da moto ed un
casco che calzi bene. In ogni caso, anche l’equipaggiamento protettivo migliore non vuole però dire
che si può trascurare la sicurezza. Anche se caschi e tute integrali possono creare un’illusione di
totale sicurezza e protezione, i motociclisti sono sempre vulnerabili. I piloti privi del necessario
autocontrollo rischiano di correre troppo veloci, sfidando così la sorte. Questo è ancora più pericoloso
in presenza di condizioni atmosferiche cattive. Il buon motociclista guida in modo sicuro, prevedibile
ed è sempre all’erta—evitando tutti i pericoli, inclusi quelli causati da terzi.
Buon viaggio!
H_4tv.book Page 1 Friday, July 27, 2001 5:21 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-9
3
HAU03753

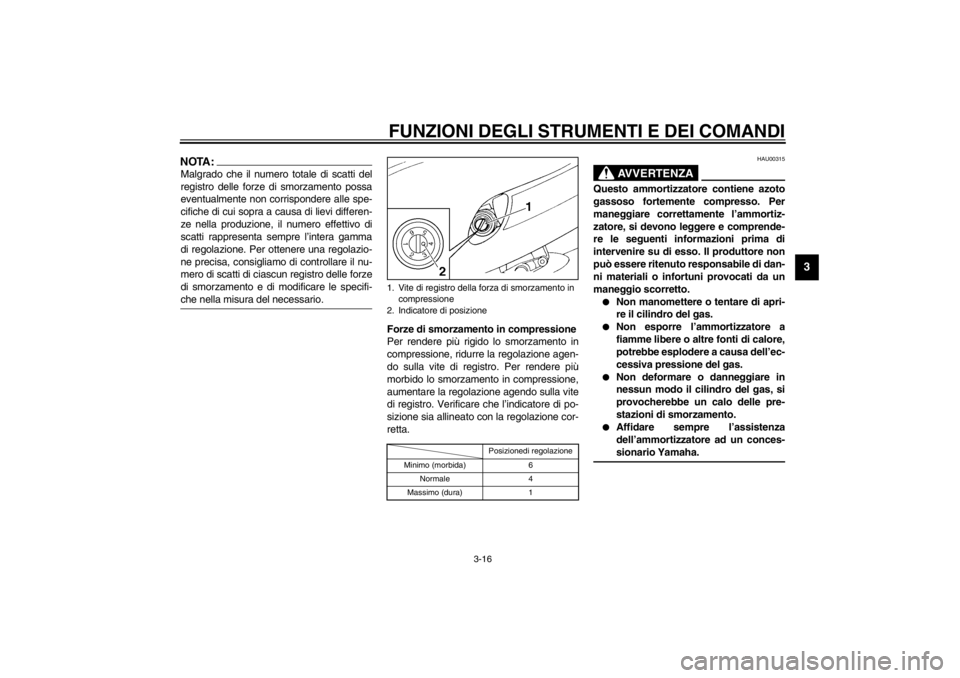

Carburante Accertarsi che il serbatoio contenga una
quantità sufficiente di carburante. Riempire
il serbatoio del carburante fino al fondo del
bocchettone, come illustrato nella figura.
HW000130
AVVERTENZA
_

Non riempire eccessivamente il
serbatoio, altrimenti il carburante
potrebbe traboccare quando si ri-
scalda e si espande.


Evitare di versare carburante sul
motore caldo.
_
HAU00186
ATTENZIONE:_

Pulire subito con uno straccio puli-
to, asciutto e soffice l’eventuale
carburante versato, in quanto può
deteriorare le superfici verniciate o
di plastica.


Solo per la Germania: In caso di ne-
cessità di sostituzione, utilizzare un
tappo del serbatoio con lo stesso
design speciale dell’originale.
_
HAU04255HCA00104
ATTENZIONE:_ Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danneggiamenti gravi alle par-
ti interne del motore, come le valvole, i
segmenti, l’impianto di scarico ecc. _Il vostro motore Yamaha è stato progettato
per l’utilizzo di benzina normale senza
piombo con un numero di ottano controllato
di 91 o più. Se il motore batte in testa, usare
benzina di una marca diversa oppure ben-
zina super senza piombo. L’utilizzo di ben-
zina senza piombo allunga la durata delle
candele e riduce i costi di manutenzione.
1. Tubo del bocchettone del serbatoio del
carburante
2. Livello del carburante
Carburante consigliato:
SOLTANTO BENZINA NORMALE
SENZA PIOMBO
Capacità del serbatoio carburante:
Quantità totale:
19 L
Quantità riserva:
3,1 L
H_4tv.book Page 9 Friday, July 27, 2001 5:21 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-16
3
NOTA:_ Malgrado che il numero totale di scatti del
registro delle forze di smorzamento possa
eventualmente non corrispondere alle spe-
cifiche di cui sopra a causa di lievi differen-
ze nella produzione, il numero effettivo di
scatti rappresenta sempre l’intera gamma
di regolazione. Per ottenere una regolazio-
ne precisa, consigliamo di controllare il nu-
mero di scatti di ciascun registro delle forze
di smorzamento e di modificare le specifi-
che nella misura del necessario. _
Forze di smorzamento in compressione
Per rendere più rigido lo smorzamento in
compressione, ridurre la regolazione agen-
do sulla vite di registro. Per rendere più
morbido lo smorzamento in compressione,
aumentare la regolazione agendo sulla vite
di registro. Verificare che l’indicatore di po-
sizione sia allineato con la regolazione cor-
retta.CI-10IHAU00315
AVVERTENZA
_ Questo ammortizzatore contiene azoto
gassoso fortemente compresso. Per
maneggiare correttamente l’ammortiz-
zatore, si devono leggere e comprende-
re le seguenti informazioni prima di
intervenire su di esso. Il produttore non
può essere ritenuto responsabile di dan-
ni materiali o infortuni provocati da un
maneggio scorretto.

Non manomettere o tentare di apri-
re il cilindro del gas.


Non esporre l’ammortizzatore a
fiamme libere o altre fonti di calore,
potrebbe esplodere a causa dell’ec-
cessiva pressione del gas.


Non deformare o danneggiare in
nessun modo il cilindro del gas, si
provocherebbe un calo delle pre-
stazioni di smorzamento.


Affidare sempre l’assistenza
dell’ammortizzatore ad un conces-
sionario Yamaha.
_
1. Vite di registro della forza di smorzamento in
compressione
2. Indicatore di posizione
Posizionedi regolazione
Minimo (morbida) 6
Normale 4
Massimo (dura) 1
H_4tv.book Page 16 Friday, July 27, 2001 5:21 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-17
3
HAU01580
Armonizzazione delle regolazioni delle sospensioni anteriori e posteriori Utilizzare questa tabella come guida per armonizzare le regolazioni della sospensione e dello smorzamento della forcella e del gruppo
dell’ammortizzatore posteriore in conformità alle varie condizioni di carico.CI-05I
HC000015ATTENZIONE:_ Non tentare mai di girare un registro oltre i valori massimi o minimi. _ Condizione di carico Regolazione della forcella anteriore Regolazione dell'ammortizzatore posteriore
Precarica mollaForze di
smorzamento in
compressioneForze di
smorzamento in
espansionePrecarica mollaForze di
smorzamento in
compressioneForze di
smorzamento in
espansione
Solo pilota 1–81–10 1–10 1–51–63–25
Con passeggero 1–81–10 1–10 3–71–43–10H_4tv.book Page 17 Friday, July 27, 2001 5:21 PM

4-1
4
HAU01114
4-CONTROLLI PRIMA DELL’UTILIZZOIl proprietario è responsabile delle condizioni del veicolo. Componenti vitali possono iniziare a deteriorarsi rapidamente ed in modo impre-
visto, anche se il veicolo resta inutilizzato (per esempio, a seguito della esposizione agli elementi). Qualsiasi danneggiamento, perdita di
liquidi o di pressione dei pneumatici può avere serie conseguenze. Pertanto è molto importante, oltre ad un controllo visivo, controllare i
seguenti punti prima di ogni utilizzo.
HAU03439
Elenco dei controlli prima dell’utilizzo
CO-01I
POSIZIONE CONTROLLI PAGINA
CarburanteControllare il livello del carburante nel serbatoio del carburante.
Effettuare il rifornimento, se necessario.
Verificare l’assenza di perdite nei condotti del carburante.3-9
Olio motoreControllare il livello dell’olio nel motore.
Se necessario, rabboccare con l’olio consigliato fino al livello specificato.
Verificare che il veicolo non presenti perdite di olio.6-10
Liquido refrigeranteControllare il livello del liquido refrigerante nel serbatoio.
Se necessario, rabboccare con il liquido refrigerante consigliato fino al livello
specificato.
Verificare che non ci siano perdite nell’impianto di raffreddamento.6-13–6-14
Freno anterioreControllare il funzionamento.
Se si ha una sensazione di cedevolezza, fare eseguire lo spurgo del circuito
idraulico da un concessionario Yamaha.
Controllare il livello del liquido nel serbatoio.
Se necessario, rabboccare con il liquido freni consigliato fino al livello specificato.
Verificare che non ci siano perdite nell’impianto idraulico.6-27–6-28
Freno posterioreControllare il funzionamento.
Se si ha una sensazione di cedevolezza, fare eseguire lo spurgo del circuito
idraulico da un concessionario Yamaha.
Controllare il livello del liquido nel serbatoio.
Se necessario, rabboccare con il liquido freni consigliato fino al livello specificato.
Verificare che non ci siano perdite nell’impianto idraulico.6-25–6-28
FrizioneControllare il funzionamento.
Lubrificare il cavo, se necessario.
Controllare il gioco della leva.
Regolare, se necessario.6-25
H_4tv.book Page 1 Friday, July 27, 2001 5:21 PM

6-1
6
HAU00462
6-MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
HAU00464
La sicurezza è un obbligo del buon motoci-
clista. Le ispezioni, le regolazioni e le lubri-
ficazioni periodiche conserveranno il
mezzo nelle migliori condizioni possibili di
sicurezza e di efficienza. I punti più impor-
tanti relativi ai controlli, alle regolazioni ed
alla lubrificazione sono illustrati nelle pagi-
ne seguenti.
Gli intervalli indicati nella tabella della ma-
nutenzione periodica e di lubrificazione de-
vono venire considerati solo come una
guida generale in condizioni di marcia nor-
mali. POTREBBE ESSERE NECESSARIO
RIDURRE TALE INTERVALLI IN FUNZIO-
NE DELLE CONDIZIONI CLIMATICHE,
DEL TERRENO, DELLA SITUAZIONE GE-
OGRAFICA E DELL’IMPIEGO INDIVIDUA-
LE.
HW000060
AVVERTENZA
_ Se non si ha confidenza con i lavori di
manutenzione del motociclo, farli ese-
guire da un concessionario Yamaha. _
HAU01299

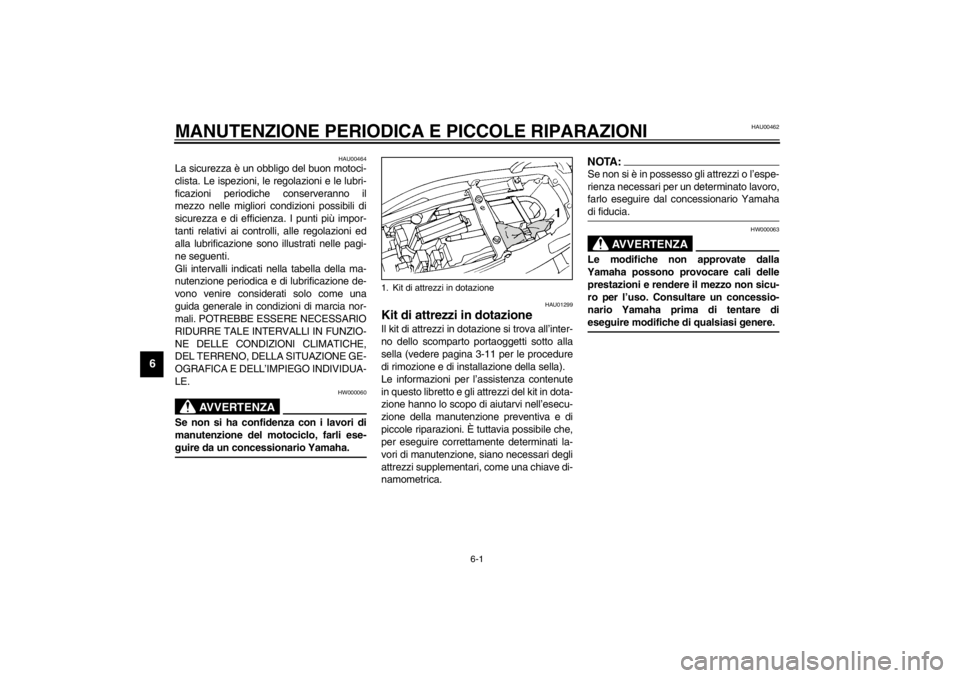

Kit di attrezzi in dotazione Il kit di attrezzi in dotazione si trova all’inter-
no dello scomparto portaoggetti sotto alla
sella (vedere pagina 3-11 per le procedure
di rimozione e di installazione della sella).
Le informazioni per l’assistenza contenute
in questo libretto e gli attrezzi del kit in dota-
zione hanno lo scopo di aiutarvi nell’esecu-
zione della manutenzione preventiva e di
piccole riparazioni. È tuttavia possibile che,
per eseguire correttamente determinati la-
vori di manutenzione, siano necessari degli
attrezzi supplementari, come una chiave di-
namometrica.
NOTA:_ Se non si è in possesso gli attrezzi o l’espe-
rienza necessari per un determinato lavoro,
farlo eseguire dal concessionario Yamaha
di fiducia. _
HW000063
AVVERTENZA
_ Le modifiche non approvate dalla
Yamaha possono provocare cali delle
prestazioni e rendere il mezzo non sicu-
ro per l’uso. Consultare un concessio-
nario Yamaha prima di tentare di
eseguire modifiche di qualsiasi genere. _
1. Kit di attrezzi in dotazione
H_4tv.book Page 1 Friday, July 27, 2001 5:21 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-19
6
HAU01335
Condotto di aspirazione dell’aria Verificare che il filtro del condotto di aspira-
zione non sia intasato. Pulire il filtro, se ne-
cessario.
HAU00630
Messa a punto dei carburatori I carburatori sono una parte importante del
motore e necessitano di una messa a punto
molto precisa. Pertanto consigliamo di affi-
dare la maggior parte delle regolazioni del
carburatore ad un concessionario Yamaha
in possesso delle nozioni e delle esperien-
ze professionali necessarie. Tuttavia, la
messa a punto descritta nella prossima se-
zione può venire eseguita dal proprietario
nell’ambito della manutenzione periodica.
HC000095
ATTENZIONE:_ I carburatori vengono messi a punto e
testati a fondo nello stabilimento di pro-
duzione Yamaha. Eventuali tentativi di
modificare queste regolazioni senza suf-
ficienti nozioni tecniche potrebbero pro-
vocare un calo delle prestazioni o
danneggiamenti del motore. _
HAU00632
Regolazione del regime del
minimo Eseguire il controllo e, se necessario, la re-
golazione del regime del minimo del motore
come segue agli intervalli specificati nella
tabella della manutenzione periodica e lu-
brificazione.
1. Accendere il motore e lasciarlo scal-
dare per diversi minuti a 1.000–
2.000 giri/min, accelerandolo ogni tan-
to a 4.000–5.000 giri/min.NOTA:_ Il motore è caldo quando risponde rapida-
mente all’acceleratore. _
1. Condotto di aspirazione dell’ariaH_4tv.book Page 19 Friday, July 27, 2001 5:21 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-22
6


Fissare saldamente gli oggetti più
pesanti vicino al centro del motoci-
clo e distribuire uniformemente il
peso sui due lati del mezzo.


Regolare la sospensione e la pres-
sione dei pneumatici in funzione
del carico.


Prima di utilizzare il mezzo, control-
lare sempre la condizione e la pres-
sione dei pneumatici.
_
Controllo dei pneumatici
Controllare sempre i pneumatici prima di
utilizzare il mezzo. Se la profondità al cen-
tro del battistrada è scesa al limite secondo
specifica, se ci sono chiodi o frammenti di
vetro nel pneumatico, o se il fianco è fessu-
rato, fare sostituire immediatamente il
pneumatico da un concessionario Yamaha.CE-08INOTA:_ I limiti di profondità del battistrada possono
differire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-
ne d’impiego. _
HW000079
AVVERTENZA
_

Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre ad
essere illegale, l’utilizzo del motoci-
clo con pneumatici eccessivamen-
te usurati riduce la stabilità di
marcia e può provocare la perdita
del controllo del mezzo.


Consigliamo di affidare la sostitu-
zione di tutte le parti in relazione
alle ruote ed ai freni, compresi i
pneumatici, ad un concessionario
Yamaha, che possiede le cono-
scenze tecniche e l’esperienza ne-
cessarie.
_

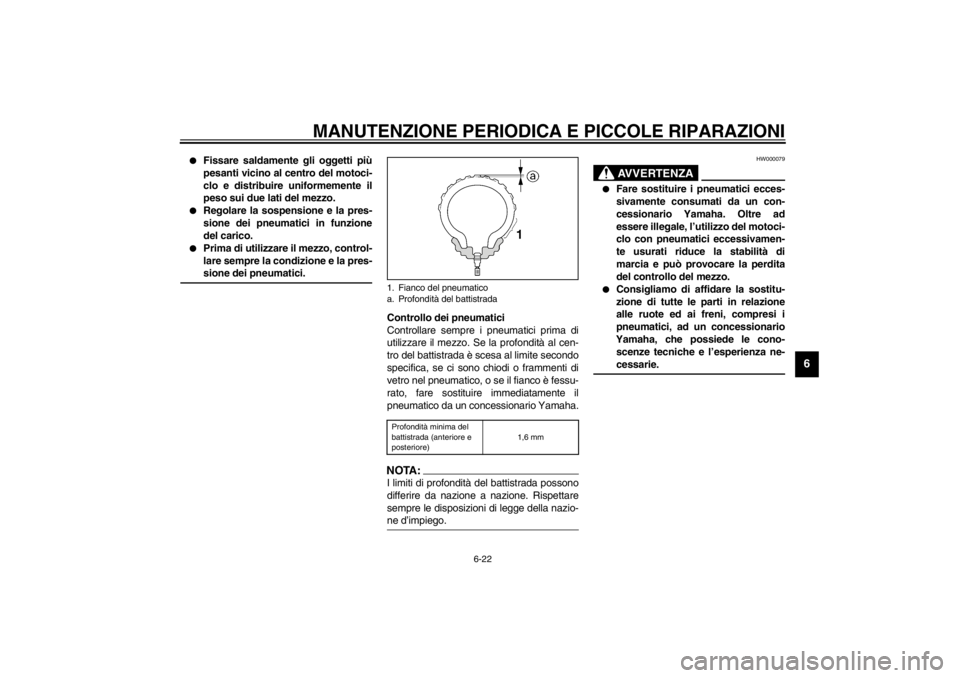

1. Fianco del pneumatico
a. Profondità del battistradaProfondità minima del
battistrada (anteriore e
posteriore)1,6 mm
H_4tv.book Page 22 Friday, July 27, 2001 5:21 PM
