COMMANDES ET INSTRUMENTS
3-6
3
FAU03889

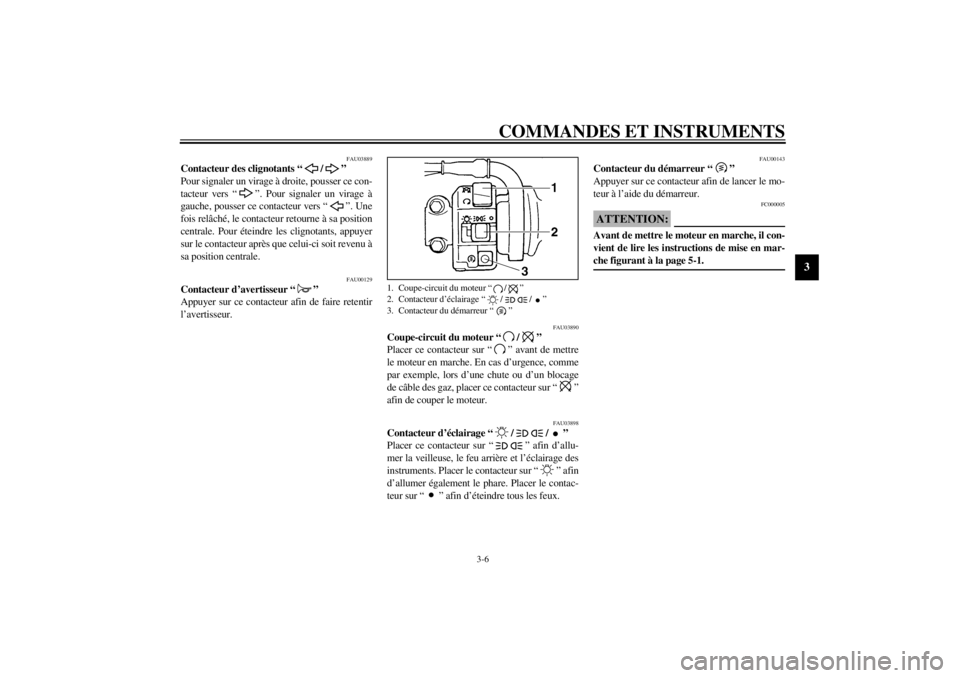

Contacteur des clignotants “/”
Pour signaler un virage à droite, pousser ce con-
tacteur vers “”. Pour signaler un virage à
gauche, pousser ce contacteur vers “”. Une
fois relâché, le contacteur retourne à sa position
centrale. Pour éteindre les clignotants, appuyer
sur le contacteur après que celui-ci soit revenu à
sa position centrale.
FAU00129
Contacteur d’avertisseur “”
Appuyer sur ce contacteur afin de faire retentir
l’avertisseur.
FAU03890
Coupe-circuit du moteur “/”
Placer ce contacteur sur “” avant de mettre
le moteur en marche. En cas d’urgence, comme
par exemple, lors d’une chute ou d’un blocage
de câble des gaz, placer ce contacteur sur “”
afin de couper le moteur.
FAU03898
Contacteur d’éclairage “//”
Placer ce contacteur sur “” afin d’allu-
mer la veilleuse, le feu arrière et l’éclairage des
instruments. Placer le contacteur sur “” afin
d’allumer également le phare. Placer le contac-
teur sur “” afin d’éteindre tous les feux.
FAU00143
Contacteur du démarreur “”
Appuyer sur ce contacteur afin de lancer le mo-
teur à l’aide du démarreur.
FC000005
ATTENTION:_ Avant de mettre le moteur en marche, il con-
vient de lire les instructions de mise en mar-
che figurant à la page 5-1. _
1. Coupe-circuit du moteur “/”
2. Contacteur d’éclairage “//”
3. Contacteur du démarreur “”
F_4tv.book Page 6 Saturday, August 18, 2001 9:44 AM

COMMANDES ET INSTRUMENTS
3-7
3
FAU00152

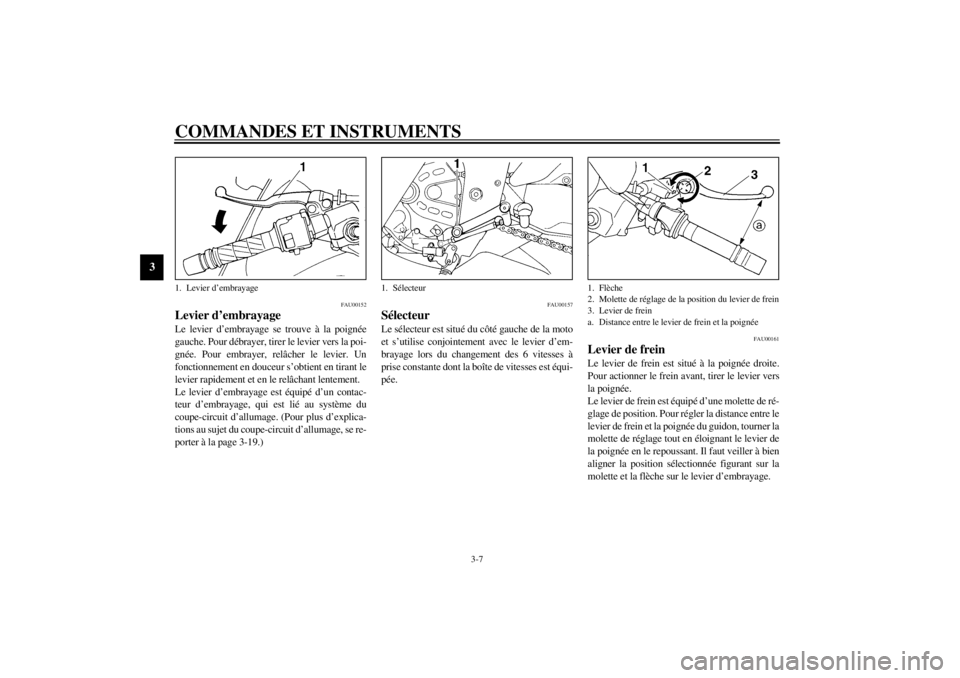

Levier d’embrayage Le levier d’embrayage se trouve à la poignée
gauche. Pour débrayer, tirer le levier vers la poi-
gnée. Pour embrayer, relâcher le levier. Un
fonctionnement en douceur s’obtient en tirant le
levier rapidement et en le relâchant lentement.
Le levier d’embrayage est équipé d’un contac-
teur d’embrayage, qui est lié au système du
coupe-circuit d’allumage. (Pour plus d’explica-
tions au sujet du coupe-circuit d’allumage, se re-
porter à la page 3-19.)
FAU00157
Sélecteur Le sélecteur est situé du côté gauche de la moto
et s’utilise conjointement avec le levier d’em-
brayage lors du changement des 6 vitesses à
prise constante dont la boîte de vitesses est équi-
pée.
FAU00161
Levier de frein Le levier de frein est situé à la poignée droite.
Pour actionner le frein avant, tirer le levier vers
la poignée.
Le levier de frein est équipé d’une molette de ré-
glage de position. Pour régler la distance entre le
levier de frein et la poignée du guidon, tourner la
molette de réglage tout en éloignant le levier de
la poignée en le repoussant. Il faut veiller à bien
aligner la position sélectionnée figurant sur la
molette et la flèche sur le levier d’embrayage.
1. Levier d’embrayage
1. Sélecteur
1. Flèche
2. Molette de réglage de la position du levier de frein
3. Levier de frein
a. Distance entre le levier de frein et la poignée
F_4tv.book Page 7 Saturday, August 18, 2001 9:44 AM

COMMANDES ET INSTRUMENTS
3-8
3
FAU00162
Pédale de frein La pédale de frein est situé du côté droit de la
moto. Pour actionner le frein arrière, appuyer
sur la pédale de frein.
FAU02935
Bouchon du réservoir de carburant Ouverture du bouchon du réservoir de car-
burant
Relever le cache-serrure du bouchon du réser-
voir de carburant, introduire la clé dans la ser-
rure, puis la tourner de 1/4 de tour dans le sens
des aiguilles d’une montre. La serrure est alors
déverrouillée et le bouchon du réservoir de car-
burant peut être ouvert.
Fermeture du bouchon du réservoir de car-
burant
1. Remettre le bouchon en place, la clé étant
insérée dans la serrure.2. Tourner la clé dans le sens inverse des
aiguilles d’une montre jusqu’à sa position
initiale, la retirer, puis refermer le cache-
serrure.
N.B.:_ Le bouchon du réservoir de carburant ne peut
être refermé si la clé ne se trouve pas dans la ser-
rure. De plus, la clé ne peut être retirée si le bou-
chon n’est pas refermé et verrouillé correcte-
ment. _
FWA00025
AVERTISSEMENT
_ S’assurer que le bouchon du réservoir de car-
burant est refermé correctement avant de dé-
marrer. _
1. Pédale de frein
1. Cache-serrure du bouchon de réservoir de
carburant
2. Déverrouiller.
F_4tv.book Page 8 Saturday, August 18, 2001 9:44 AM

COMMANDES ET INSTRUMENTS
3-9
3
FAU03753
Carburant S’assurer que le niveau de carburant est suffi-
sant. Remplir le réservoir de carburant jusqu’à
l’extrémité inférieure du tube de remplissage,
comme illustré.
FW000130
AVERTISSEMENT
_

Ne pas remplir le réservoir de carbu-
rant à l’excès, sinon le carburant risque
de déborder lorsqu’il chauffe et se di-
late.


Éviter de renverser du carburant sur le
moteur chaud.
_
FAU00186
ATTENTION:_

Essuyer immédiatement toute coulure
de carburant à l’aide d’un chiffon pro-
pre, sec et doux. En effet, le carburant
risque d’abîmer les surfaces peintes ou
les pièces en plastique.


Pour le modèle allemand uniquement :
s’il faut remplacer le bouchon du réser-
voir de carburant, veiller à se procurer
un bouchon spécial du même type que
l’original.
_
FAU04255FCA00104
ATTENTION:_ Utiliser uniquement de l’essence sans plomb.
L’utilisation d’essence avec plomb endom-
magerait gravement certaines pièces du mo-
teur, telles que les soupapes, les segments,
ainsi que le système d’échappement. _Ce moteur Yamaha fonctionne à l’essence ordi-
naire sans plomb d’un indice d’octane recherche
de 91 ou plus. Si un cognement ou un cliquetis
survient, utiliser une marque d’essence diffé-
rente ou une essence super sans plomb. L’es-
sence sans plomb prolonge la durée de service
des bougies et réduit les frais d’entretien.
1. Tube de remplissage du réservoir de carburant
2. Niveau de carburant
Carburant recommandé :
ESSENCE ORDINAIRE SANS
PLOMB UNIQUEMENT
Capacité du réservoir de carburant :
Quantité totale :
19 l
Quantité de la réserve :
3,1 l
F_4tv.book Page 9 Saturday, August 18, 2001 9:44 AM

COMMANDES ET INSTRUMENTS
3-10
3
FAU00196

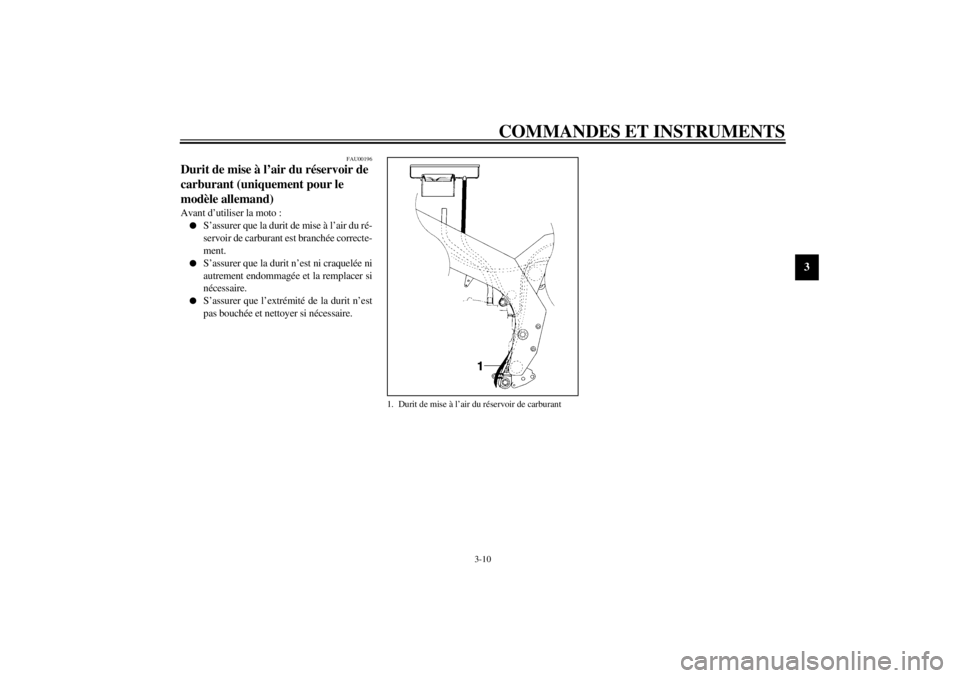

Durit de mise à l’air du réservoir de
carburant (uniquement pour le
modèle allemand) Avant d’utiliser la moto :

S’assurer que la durit de mise à l’air du ré-
servoir de carburant est branchée correcte-
ment.


S’assurer que la durit n’est ni craquelée ni
autrement endommagée et la remplacer si
nécessaire.


S’assurer que l’extrémité de la durit n’est
pas bouchée et nettoyer si nécessaire.
1. Durit de mise à l’air du réservoir de carburant
F_4tv.book Page 10 Saturday, August 18, 2001 9:44 AM

COMMANDES ET INSTRUMENTS
3-11
3
FAU02973

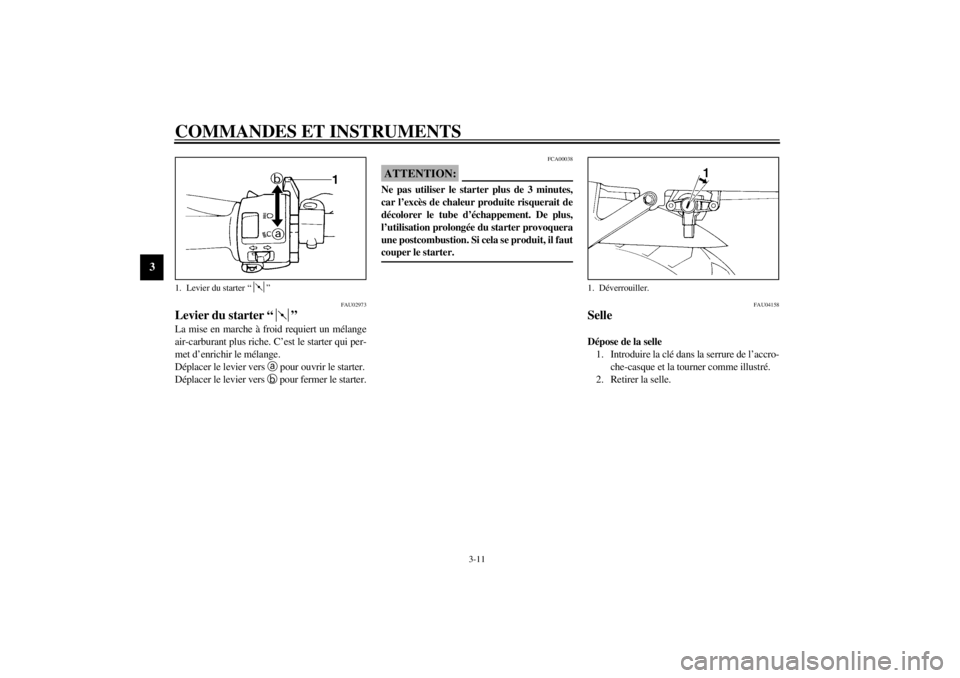

Levier du starter “” La mise en marche à froid requiert un mélange
air-carburant plus riche. C’est le starter qui per-
met d’enrichir le mélange.
Déplacer le levier vers
a pour ouvrir le starter.
Déplacer le levier vers
b pour fermer le starter.
FCA00038
ATTENTION:_ Ne pas utiliser le starter plus de 3 minutes,
car l’excès de chaleur produite risquerait de
décolorer le tube d’échappement. De plus,
l’utilisation prolongée du starter provoquera
une postcombustion. Si cela se produit, il faut
couper le starter. _
FAU04158
Selle Dépose de la selle
1. Introduire la clé dans la serrure de l’accro-
che-casque et la tourner comme illustré.
2. Retirer la selle.
1. Levier du starter “”
1. Déverrouiller.
F_4tv.book Page 11 Saturday, August 18, 2001 9:44 AM

COMMANDES ET INSTRUMENTS
3-12
3

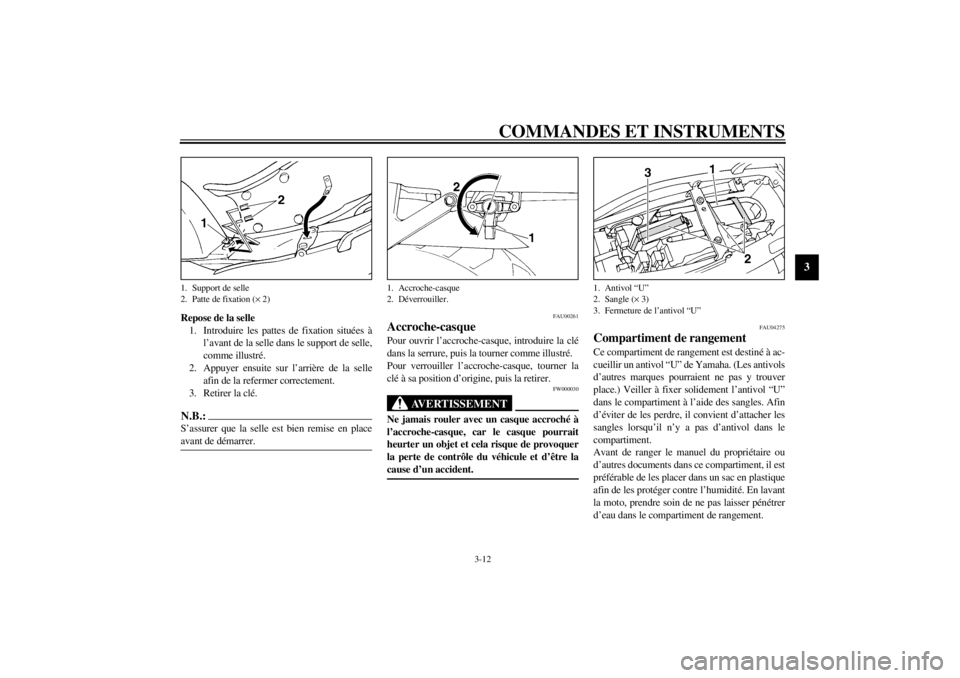

Repose de la selle
1. Introduire les pattes de fixation situées à
l’avant de la selle dans le support de selle,
comme illustré.
2. Appuyer ensuite sur l’arrière de la selle
afin de la refermer correctement.
3. Retirer la clé.N.B.:_ S’assurer que la selle est bien remise en place
avant de démarrer. _
FAU00261
Accroche-casque Pour ouvrir l’accroche-casque, introduire la clé
dans la serrure, puis la tourner comme illustré.
Pour verrouiller l’accroche-casque, tourner la
clé à sa position d’origine, puis la retirer.
FW000030
AVERTISSEMENT
_ Ne jamais rouler avec un casque accroché à
l’accroche-casque, car le casque pourrait
heurter un objet et cela risque de provoquer
la perte de contrôle du véhicule et d’être la
cause d’un accident. _
FAU04275
Compartiment de rangement Ce compartiment de rangement est destiné à ac-
cueillir un antivol “U” de Yamaha. (Les antivols
d’autres marques pourraient ne pas y trouver
place.) Veiller à fixer solidement l’antivol “U”
dans le compartiment à l’aide des sangles. Afin
d’éviter de les perdre, il convient d’attacher les
sangles lorsqu’il n’y a pas d’antivol dans le
compartiment.
Avant de ranger le manuel du propriétaire ou
d’autres documents dans ce compartiment, il est
préférable de les placer dans un sac en plastique
afin de les protéger contre l’humidité. En lavant
la moto, prendre soin de ne pas laisser pénétrer
d’eau dans le compartiment de rangement.
1. Support de selle
2. Patte de fixation (× 2)
1. Accroche-casque
2. Déverrouiller.
1. Antivol “U”
2. Sangle (× 3)
3. Fermeture de l’antivol “U”
F_4tv.book Page 12 Saturday, August 18, 2001 9:44 AM

COMMANDES ET INSTRUMENTS
3-13
3
FAU01862

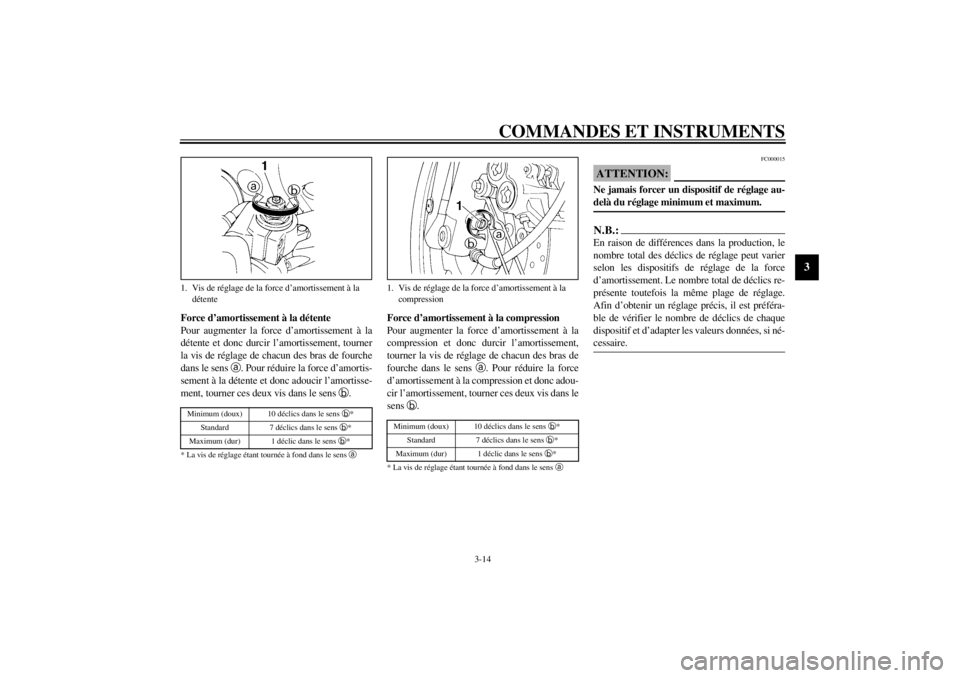

Réglage de la fourche La fourche est équipée de vis de réglage de la
précontrainte de ressort et de vis de réglage de la
force d’amortissement à la détente et à la com-
pression.
FW000035
AVERTISSEMENT
_ Toujours sélectionner le même réglage pour
les deux bras de fourche. Un réglage mal
équilibré risque de réduire la maniabilité et
la stabilité du véhicule. _
Précontrainte de ressort
Pour augmenter la précontrainte de ressort et
donc durcir la suspension, tourner la vis de ré-
glage de chacun des bras de fourche dans le
sens
a. Pour réduire la précontrainte de ressort
et donc adoucir la suspension, tourner ces deux
vis dans le sens
b.
N.B.:_ Bien veiller à aligner la rainure de réglage figu-
rant sur le dispositif de réglage et le sommet du
bouchon de tube de fourche. _CI-10F
1. Vis de réglage de la précontrainte de ressort
1. Réglage actuel
2. Bouchon de fourche
Réglage
Minimum (doux) 8
Standard 5
Maximum (dur) 1
F_4tv.book Page 13 Saturday, August 18, 2001 9:44 AM

COMMANDES ET INSTRUMENTS
3-14
3

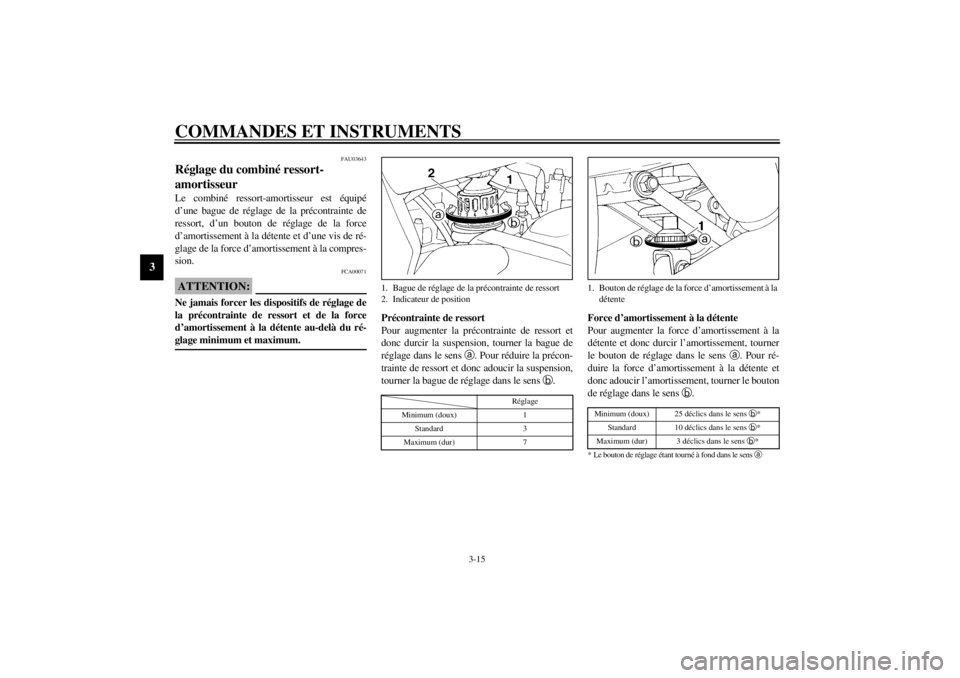

Force d’amortissement à la détente
Pour augmenter la force d’amortissement à la
détente et donc durcir l’amortissement, tourner
la vis de réglage de chacun des bras de fourche
dans le sens
a. Pour réduire la force d’amortis-
sement à la détente et donc adoucir l’amortisse-
ment, tourner ces deux vis dans le sens
b.CI-02F
Force d’amortissement à la compression
Pour augmenter la force d’amortissement à la
compression et donc durcir l’amortissement,
tourner la vis de réglage de chacun des bras de
fourche dans le sens
a. Pour réduire la force
d’amortissement à la compression et donc adou-
cir l’amortissement, tourner ces deux vis dans le
sens
b.CI-02FFC000015
ATTENTION:_ Ne jamais forcer un dispositif de réglage au-
delà du réglage minimum et maximum. _N.B.:_ En raison de différences dans la production, le
nombre total des déclics de réglage peut varier
selon les dispositifs de réglage de la force
d’amortissement. Le nombre total de déclics re-
présente toutefois la même plage de réglage.
Afin d’obtenir un réglage précis, il est préféra-
ble de vérifier le nombre de déclics de chaque
dispositif et d’adapter les valeurs données, si né-
cessaire. _
1. Vis de réglage de la force d’amortissement à la
détenteMinimum (doux) 10 déclics dans le sens
b*
Standard 7 déclics dans le sens
b*
Maximum (dur) 1 déclic dans le sens
b*
* La vis de réglage étant tournée à fond dans le sens
a
1. Vis de réglage de la force d’amortissement à la
compressionMinimum (doux) 10 déclics dans le sens
b*
Standard 7 déclics dans le sens
b*
Maximum (dur) 1 déclic dans le sens
b*
* La vis de réglage étant tournée à fond dans le sens
a
F_4tv.book Page 14 Saturday, August 18, 2001 9:44 AM

COMMANDES ET INSTRUMENTS
3-15
3
FAU03643
Réglage du combiné ressort-
amortisseur Le combiné ressort-amortisseur est équipé
d’une bague de réglage de la précontrainte de
ressort, d’un bouton de réglage de la force
d’amortissement à la détente et d’une vis de ré-
glage de la force d’amortissement à la compres-
sion.
FCA00071
ATTENTION:_ Ne jamais forcer les dispositifs de réglage de
la précontrainte de ressort et de la force
d’amortissement à la détente au-delà du ré-
glage minimum et maximum. _
Précontrainte de ressort
Pour augmenter la précontrainte de ressort et
donc durcir la suspension, tourner la bague de
réglage dans le sens
a. Pour réduire la précon-
trainte de ressort et donc adoucir la suspension,
tourner la bague de réglage dans le sens
b.CI-10F
Force d’amortissement à la détente
Pour augmenter la force d’amortissement à la
détente et donc durcir l’amortissement, tourner
le bouton de réglage dans le sens
a. Pour ré-
duire la force d’amortissement à la détente et
donc adoucir l’amortissement, tourner le bouton
de réglage dans le sens
b.CI-03F
1. Bague de réglage de la précontrainte de ressort
2. Indicateur de position
Réglage
Minimum (doux) 1
Standard 3
Maximum (dur) 7
1. Bouton de réglage de la force d’amortissement à la
détenteMinimum (doux) 25 déclics dans le sens
b*
Standard 10 déclics dans le sens
b*
Maximum (dur) 3 déclics dans le sens
b*
* Le bouton de réglage étant tourné à fond dans le sens
a
F_4tv.book Page 15 Saturday, August 18, 2001 9:44 AM
