Bienvenue dans l’univers des deux roues de Yamaha !
Le modèle YZF600R est le fruit de la vaste expérience de Yamaha dans l’application des
technologies de pointe à la conception et à la construction de produits de qualité supérieure et
qui a valu à Yamaha sa réputation dans ce domaine.
Afin de tirer le meilleur parti de toutes les possibilités de la YZF600R, il faut prendre le
temps de lire attentivement ce manuel. Le manuel du propriétaire contient non seulement les
instructions relatives à l’utilisation, aux contrôles et à l’entretien de cette moto, mais aussi
d’importantes consignes de sécurité destinées à protéger le pilote et les tiers contre les acci-
dents.
Ce manuel offre en outre de nombreux conseils qui, s’ils sont bien suivis, permettront de con-
server le véhicule en parfait état de marche. Si la moindre question se pose, il ne faut pas hé-
siter à consulter un concessionnaire Yamaha.
L’équipe Yamaha espère que cette moto procurera à son utilisateur un plaisir de conduite et
une sécurité maximum kilomètre après kilomètre. Ne pas oublier toutefois que la sécurité
doit rester la première priorité de tout bon motocycliste !
F_4tv.book Page 1 Saturday, August 18, 2001 9:44 AM

FAU00005
RENSEIGNEMENTS IMPORTANTSLes informations particulièrement importantes sont repérées par les notations suivantes :
Le symbole de DANGER invite à ÊTRE VIGILANT, CAR LA SÉCURITÉ EST EN JEU !
AVERTISSEMENT
Le non-respect des instructions données sous un AVERTISSEMENT peut entraîner desblessures graves ou la mort
du pilote, d’un tiers ou d’une personne inspectant ou réparant le
véhicule.
ATTENTION:
La mention ATTENTION indique les précautions particulières à prendre pour éviter tout
endommagement du véhicule.
N.B.:
Un N.B. fournit les renseignements nécessaires à la clarification et la simplification des divers
travaux.
N.B.:_

Ce manuel fait partie intégrante de la moto et devra être remis à l’acheteur si le véhicule est revendu ultérieure-
ment.


Yamaha est sans cesse à la recherche d’améliorations dans la conception et la qualité de ses produits. Par con-
séquent, bien que ce manuel contienne les informations les plus récentes disponibles au moment de l’impres-
sion, il peut ne pas refléter de petites modifications apportées ultérieurement à ce modèle. Au moindre doute
concernant le fonctionnement ou l’entretien de la moto, ne pas hésiter à consulter un concessionnaire Yamaha.
_
F_4tv.book Page 1 Saturday, August 18, 2001 9:44 AM

TABLE DES MATIÈRES
1PRIORITÉ À LA SÉCURITÉ
1
2 DESCRIPTION
2
3 COMMANDES ET INSTRUMENTS
3
4 CONTRÔLES AVANT UTILISATION
4
5 UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5
6 ENTRETIENS PÉRIODIQUES ET PETITES RÉPA R AT I O N S
6
7 SOIN ET REMISAGE DE LA MOTO
7
8CARACTÉRISTIQUES
8
9 RENSEIGNEMENTS COMPLÉMENTAIRES
9
INDEX
FAU00009
F_4tv.book Page 1 Saturday, August 18, 2001 9:44 AM

PRIORITÉ À LA SÉCURITÉ
1
PRIORITÉ À LA SÉCURITÉ ....................................................................... 1-1
F_4tv.book Page 1 Saturday, August 18, 2001 9:44 AM

1
1-1
FAU00021
Les motos sont des véhicules fascinants qui procurent à leur pilote une sensation inégalée de puissance et de
liberté. Il ne faut cependant pas oublier que même la meilleure des motos est soumise aux limites imposées par
les lois physiques.
Seul un entretien régulier permet de conserver la valeur de la moto et de la maintenir en parfait état de
fonctionnement. Ce qui est vrai pour la moto l’est aussi pour le pilote : les performances dépendent de sa bonne
condition. Il ne faut jamais conduire après avoir absorbé de l’alcool, certains médicaments ou de la drogue. Plus
encore que pour l’automobiliste, la sécurité du motocycliste dépend de sa forme physique et mentale. L’alcool,
même en petite quantité, augmente la tendance à prendre des risques.
De bons vêtements protecteurs sont aussi importants pour le motocycliste que la ceinture de sécurité pour
l’automobiliste. Toujours porter une tenue complète (en cuir ou en matériaux synthétiques renforcés), des bottes
solides, des gants de motocycliste et un casque bien ajusté. La sensation de sécurité que procurent les vêtements
protecteurs ne doit cependant pas encourager à prendre des risques. Même avec une tenue complète et un casque,
le motocycliste reste particulièrement vulnérable en cas d’accident. Un pilote qui ne connaît pas ses limites a
tendance à prendre des risques et à rouler trop vite. Cela est particulièrement dangereux par temps humide. Un
bon motocycliste roule prudemment, évite les manœuvres imprévisibles et est constamment à l’affût de dangers,
y compris ceux occasionnés par les autres conducteurs.
Bonne route !
1-PRIORITÉ À LA SÉCURITÉ
F_4tv.book Page 1 Saturday, August 18, 2001 9:44 AM

CONTRÔLES AVANT UTILISATION
4-3
4
N.B.:_ Il convient d’effectuer les contrôles repris dans la liste avant chaque utilisation du véhicule. Ces contrôles ne requièrent que peu de temps et celui-ci sera
largement compensé par le surcroît de sécurité et de fiabilité qu’ils procurent. _
FWA00033
AVERTISSEMENT
_ Lorsqu’un élément repris sous “Points à contrôler avant chaque utilisation” ne fonctionne pas correctement, il convient de le faire contrôler et
réparer avant d’utiliser le véhicule. _ F_4tv.book Page 3 Saturday, August 18, 2001 9:44 AM

6-1
6
FAU00462
6-ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
FAU00464
La sécurité est l’impératif numéro un du bon
motocycliste. La réalisation des contrôles et en-
tretiens, réglages et lubrifications périodiques
permet de garantir le meilleur rendement possi-
ble et contribue hautement à la sécurité de con-
duite. Les points de contrôle, réglage et lubrifi-
cation principaux sont expliqués aux pages
suivantes.
Les fréquences données dans le tableau des en-
tretiens et graissages périodiques s’entendent
pour la conduite dans des conditions normales.
Le propriétaire devra donc adapter les fréquen-ces préconisées et éventuellement les raccourciren fonction du climat, du terrain, de la situation
géographique et de l’usage qu’il fait de son vé-
hicule.
FW000060
AVERTISSEMENT
_ Si l’on ne maîtrise pas les techniques d’entre-
tien des motos, ce travail doit être confié à un
concessionnaire Yamaha. _
FAU01299

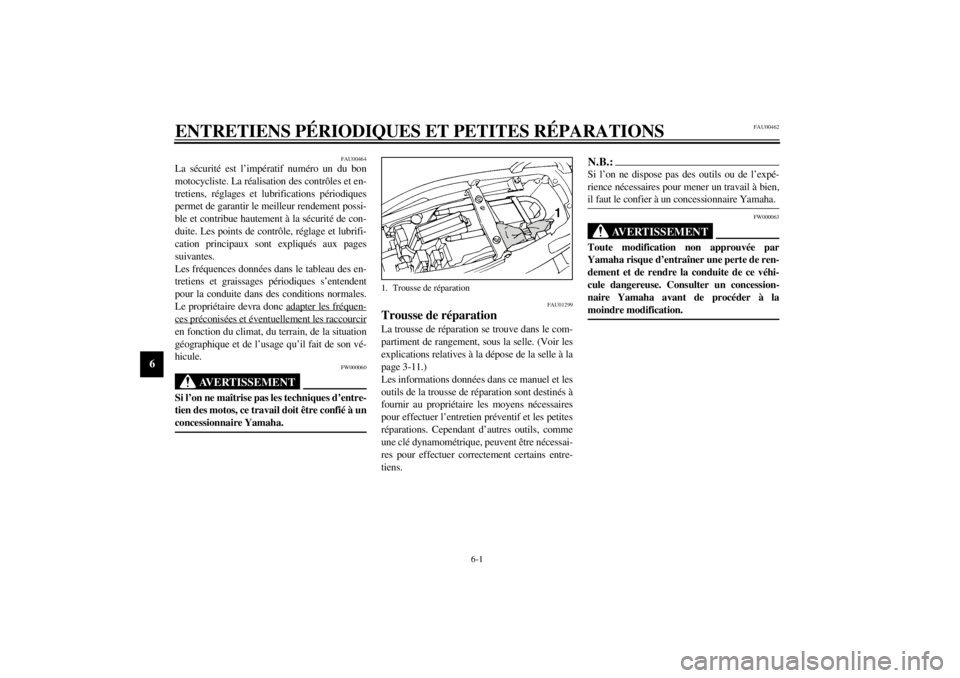

Trousse de réparation La trousse de réparation se trouve dans le com-
partiment de rangement, sous la selle. (Voir les
explications relatives à la dépose de la selle à la
page 3-11.)
Les informations données dans ce manuel et les
outils de la trousse de réparation sont destinés à
fournir au propriétaire les moyens nécessaires
pour effectuer l’entretien préventif et les petites
réparations. Cependant d’autres outils, comme
une clé dynamométrique, peuvent être nécessai-
res pour effectuer correctement certains entre-
tiens.
N.B.:_ Si l’on ne dispose pas des outils ou de l’expé-
rience nécessaires pour mener un travail à bien,
il faut le confier à un concessionnaire Yamaha. _
FW000063
AVERTISSEMENT
_ Toute modification non approuvée par
Yamaha risque d’entraîner une perte de ren-
dement et de rendre la conduite de ce véhi-
cule dangereuse. Consulter un concession-
naire Yamaha avant de procéder à la
moindre modification. _
1. Trousse de réparation
F_4tv.book Page 1 Saturday, August 18, 2001 9:44 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-10
6
FAU04279
Huile moteur et cartouche du filtre à
huile Il faut vérifier le niveau d’huile moteur avant
chaque départ. Il convient également de changer
l’huile et de remplacer la cartouche du filtre à
huile aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques.
Contrôle du niveau d’huile moteur
1. Placer la moto sur un plan horizontal et
veiller à ce qu’elle soit dressée à la verti-
cale.N.B.:_ S’assurer que la moto soit bien à la verticale
avant de contrôler le niveau d’huile. Une légère
inclinaison peut entraîner des erreurs de lecture. _
2. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes, puis le
couper.
3. Attendre quelques minutes que l’huile se
stabilise, puis vérifier son niveau à travers
le hublot de contrôle, situé au côté infé-
rieur droit du carter moteur.N.B.:_ Le niveau d’huile moteur doit se situer entre les
repères de niveau minimum et maximum. _4. Si le niveau d’huile moteur est inférieur au
repère de niveau minimum, ajouter de
l’huile moteur du type recommandé
jusqu’au niveau spécifié.Changement de l’huile moteur (avec ou sans
remplacement de la cartouche du filtre à
huile)
1. Déposer le carénage A. (Voir les explica-
tions relatives à sa dépose et sa mise en
place à la page 6-5.)
2. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes, puis le
couper.
3. Placer un bac à vidange sous le moteur
afin d’y recueillir l’huile usagée.1. Hublot de contrôle du niveau d’huile moteur
2. Repère de niveau maximum
3. Repère de niveau minimum
1. Bouchon de remplissage de l’huile moteur
F_4tv.book Page 10 Saturday, August 18, 2001 9:44 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-15
6

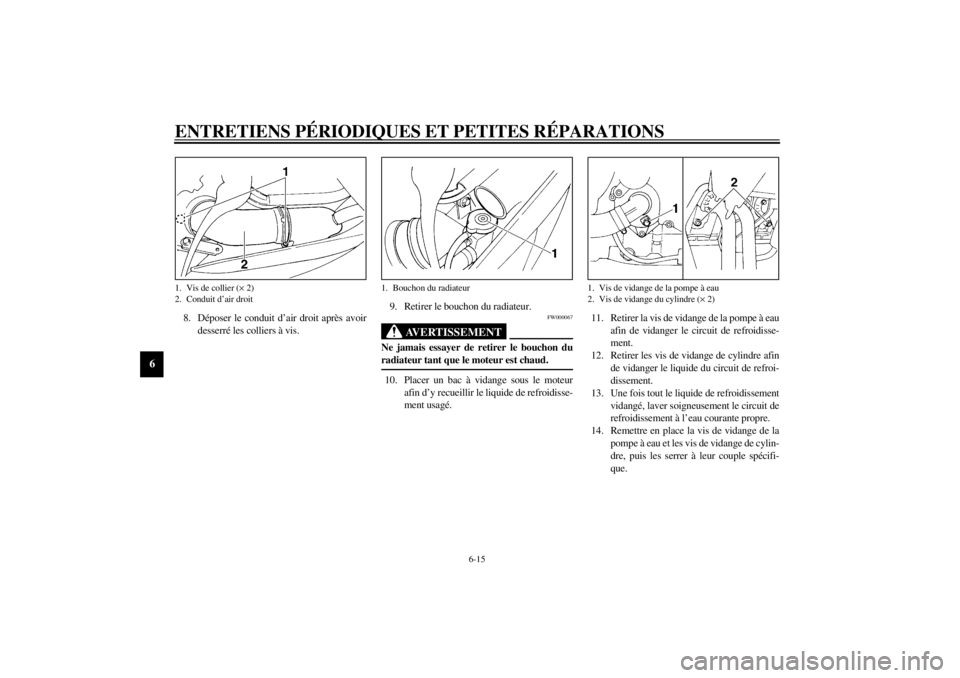

8. Déposer le conduit d’air droit après avoir
desserré les colliers à vis.9. Retirer le bouchon du radiateur.
FW000067
AVERTISSEMENT
_ Ne jamais essayer de retirer le bouchon du
radiateur tant que le moteur est chaud. _10. Placer un bac à vidange sous le moteur
afin d’y recueillir le liquide de refroidisse-
ment usagé.11. Retirer la vis de vidange de la pompe à eau
afin de vidanger le circuit de refroidisse-
ment.
12. Retirer les vis de vidange de cylindre afin
de vidanger le liquide du circuit de refroi-
dissement.
13. Une fois tout le liquide de refroidissement
vidangé, laver soigneusement le circuit de
refroidissement à l’eau courante propre.
14. Remettre en place la vis de vidange de la
pompe à eau et les vis de vidange de cylin-
dre, puis les serrer à leur couple spécifi-
que.
1. Vis de collier (× 2)
2. Conduit d’air droit
1. Bouchon du radiateur
1. Vis de vidange de la pompe à eau
2. Vis de vidange du cylindre (× 2)
F_4tv.book Page 15 Saturday, August 18, 2001 9:44 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-21
6
FAU00658
Pneus Pour assurer un fonctionnement optimal, une
longue durée de service et une bonne sécurité de
conduite, prendre note des points suivants con-
cernant les pneus.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la pres-
sion de gonflage des pneus avant chaque utilisa-
tion du véhicule.
FW000082
AVERTISSEMENT
_

Contrôler et régler la pression de gon-
flage des pneus lorsque ceux-ci sont à la
température ambiante.


Adapter la pression de gonflage des
pneus à la vitesse de conduite et au
poids total du pilote, du passager, des
bagages et des accessoires approuvés
pour ce modèle.
_
CE-01F
CE-07FFWA00012
AVERTISSEMENT
_ Toute charge influe énormément sur la ma-
niabilité, la puissance de freinage, le rende-
ment ainsi que la sécurité de conduite de la
moto. Il importe donc de respecter les consi-
gnes de sécurité qui suivent.

NE JAMAIS SURCHARGER LA
MOTO ! Une surcharge risque d’abî-
mer les pneus, de faire perdre le con-
trôle et d’être à l’origine d’un accident
grave. S’assurer que le poids total du pi-
lote, passager, des bagages et accessoi-
res ne dépasse pas la limite de charge de
ce véhicule.


Ne pas transporter d’objet mal fixé qui
pourrait se détacher.
Pression de gonflage
(contrôlée les pneus froids)
Charge* Avant Arrière
Jusqu’à 90 kg225 kPa
(2,25 kgf/cm
2,
2,25 bar)250 kPa
(2,50 kgf/cm
2,
2,50 bar)
De 90 kg à maximale250 kPa
(2,50 kgf/cm
2,
2,50 bar)290 kPa
(2,90 kgf/cm
2,
2,90 bar)
Conduite à grande
vitesse250 kPa
(2,50 kgf/cm
2,
2,50 bar)290 kPa
(2,90 kgf/cm
2,
2,90 bar)
Charge maximale*180 kg (excepté A, CH, S)
178 kg (A, CH, S)
* Poids total du pilote, du passager, du chargement et des
