Page 21 of 368
![PEUGEOT 4008 2017 Manuale duso (in Italian) 19
4008_it_Chap01_Instruments-de-bord_ed01-2016
Display del quadro strumenti
Ad ogni avviamento del motore: si accendono delle spie e/o dei messaggi che effettuano un test automatico di controllo. Poi PEUGEOT 4008 2017 Manuale duso (in Italian) 19
4008_it_Chap01_Instruments-de-bord_ed01-2016
Display del quadro strumenti
Ad ogni avviamento del motore: si accendono delle spie e/o dei messaggi che effettuano un test automatico di controllo. Poi](/img/29/76822/w960_76822-20.png)
19
4008_it_Chap01_Instruments-de-bord_ed01-2016

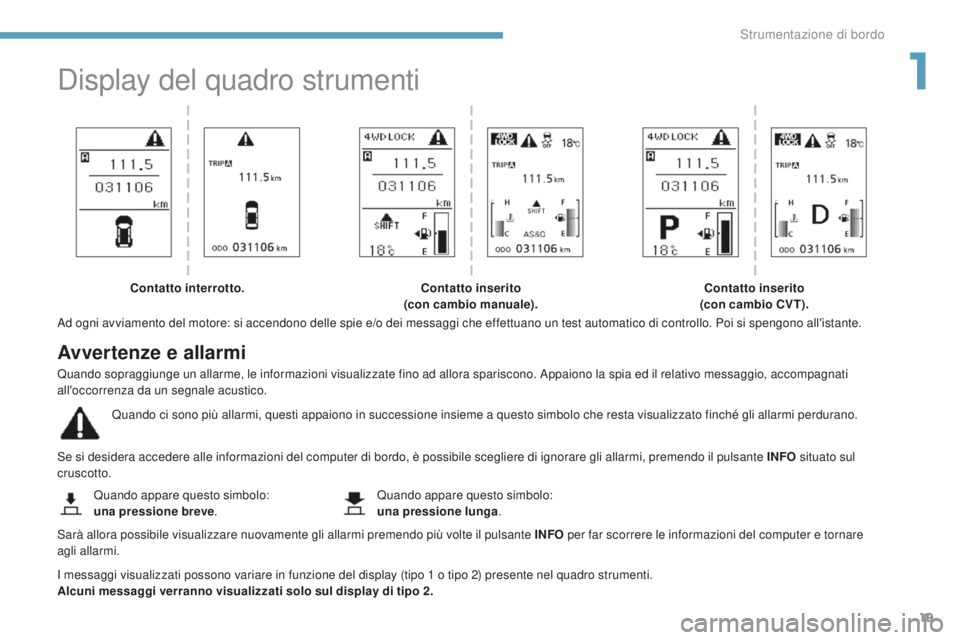

Display del quadro strumenti
Ad ogni avviamento del motore: si accendono delle spie e/o dei messaggi che effettuano un test automatico di controllo. Poi si spengono all'istante.
Se si desidera accedere alle informazioni del computer di bordo, è possibile scegliere di ignorare gli allarmi, premendo il pulsante INFO situato sul
cruscotto.
I messaggi visualizzati possono variare in funzione del display (tipo 1
o tipo 2) presente nel quadro strumenti.
Alcuni messaggi verranno visualizzati solo sul display di tipo 2. Quando appare questo simbolo:
una pressione breve . Quando appare questo simbolo:
una pressione lunga .
Contatto interrotto.
Contatto inserito
(con cambio manuale). Contatto inserito
(con cambio CVT).
Avvertenze e allarmi
Quando sopraggiunge un allarme, le informazioni visualizzate fino ad allora spariscono. Appaiono la spia ed il relativo messaggio, accompagnati
all'occorrenza da un segnale acustico.
Quando ci sono più allarmi, questi appaiono in successione insieme a questo simbolo che resta visualizzato finché gli allarmi perdurano.
Sarà allora possibile visualizzare nuovamente gli allarmi premendo più volte il pulsante INFO per far scorrere le informazioni del computer e tornare
agli allarmi.
1
Strumentazione di bordo
Page 22 of 368
![PEUGEOT 4008 2017 Manuale duso (in Italian) 20
Messaggi d'allarme (contatto su "OFF")
Display 1 Display 2Causa Risoluzione - AzioneOsservazioni
I fari sono rimasti accesi. Spegnere i fari spostando il
comando su OFF.Viene emesso un PEUGEOT 4008 2017 Manuale duso (in Italian) 20
Messaggi d'allarme (contatto su "OFF")
Display 1 Display 2Causa Risoluzione - AzioneOsservazioni
I fari sono rimasti accesi. Spegnere i fari spostando il
comando su OFF.Viene emesso un](/img/29/76822/w960_76822-21.png)
20
Messaggi d'allarme (contatto su "OFF")
Display 1 Display 2Causa Risoluzione - AzioneOsservazioni
I fari sono rimasti accesi. Spegnere i fari spostando il
comando su OFF.Viene emesso un segnale acustico
intermittente.
L'allarme si è attivato.
La pila del sistema "Apertura
e Avviamento senza chiave" è
esaurita. Sostituire la pila (vedere
"Sostituzione delle pile").
La chiave elettronica che si ha con
sé non è riconosciuta. Veriricare di possedere la giusta
chiave elettronica.Se il messaggio persiste, rivolgersi
alla rete PEUGEOT.
La chiave elettronica è ancora
all'interno del veicolo e si cerca
di bloccare le porte o il bagagliaio
dall'esterno. Accertarsi di avere con sé la chiave
elettronica prima di bloccare le
porte del veicolo.
Una delle porte o il bagagliaio non
si sono ben chiusi al bloccaggio
delle porte dall'esterno. Chiudere bene la porta o il
bagagliaio, poi bloccare le porte del
veicolo.
Strumentazione di bordo
Page 23 of 368
![PEUGEOT 4008 2017 Manuale duso (in Italian) 21
4008_it_Chap01_Instruments-de-bord_ed01-2016
Display 1 Display 2Causa Risoluzione - AzioneOsservazioni
Anomalia del sistema "Apertura e
Avviamento senza chiave". Rivolgersi alla rete PEUGE PEUGEOT 4008 2017 Manuale duso (in Italian) 21
4008_it_Chap01_Instruments-de-bord_ed01-2016
Display 1 Display 2Causa Risoluzione - AzioneOsservazioni
Anomalia del sistema "Apertura e
Avviamento senza chiave". Rivolgersi alla rete PEUGE](/img/29/76822/w960_76822-22.png)
21
4008_it_Chap01_Instruments-de-bord_ed01-2016
Display 1 Display 2Causa Risoluzione - AzioneOsservazioni
Anomalia del sistema "Apertura e
Avviamento senza chiave". Rivolgersi alla rete PEUGEOT.
Anomalia del sistema
antiavviamento elettronico. Interrompere il contatto poi riavviare
il motore.Se il problema persiste, rivolgersi
alla rete PEUGEOT.
La chiave elettronica non è rilevata. Inserire la chiave elettronica nel relativo modulo situato nel
cassettino portaoggetti.Estrarre la chiave elettronica dal
modulo dopo l'avviamento del
veicolo.
La chiave elettronica non è stata
estratta dal modulo del cassettino
portaoggetti. Estrarre la chiave elettronica dal
modulo del cassettino portaoggetti.
Il piantone dello sterzo è bloccato. Reinserire il contatto e ruotare leggermente il volante per sbloccare
lo sterzo.
Il motore è spento ma la leva delle
marce non è in posizione P .Posizionare la leva delle marce su P
.Solamente per i veicoli equipaggiati
di cambio "CVT".
1
Strumentazione di bordo
Page 24 of 368
![PEUGEOT 4008 2017 Manuale duso (in Italian) 22
Display 1 Display 2Causa Risoluzione - AzioneOsservazioni
Lo sterzo non si è bloccato
all'apertura della porta del
guidatore. Bloccare lo sterzo ruotando
leggermente il volante prima di
sc PEUGEOT 4008 2017 Manuale duso (in Italian) 22
Display 1 Display 2Causa Risoluzione - AzioneOsservazioni
Lo sterzo non si è bloccato
all'apertura della porta del
guidatore. Bloccare lo sterzo ruotando
leggermente il volante prima di
sc](/img/29/76822/w960_76822-23.png)
22

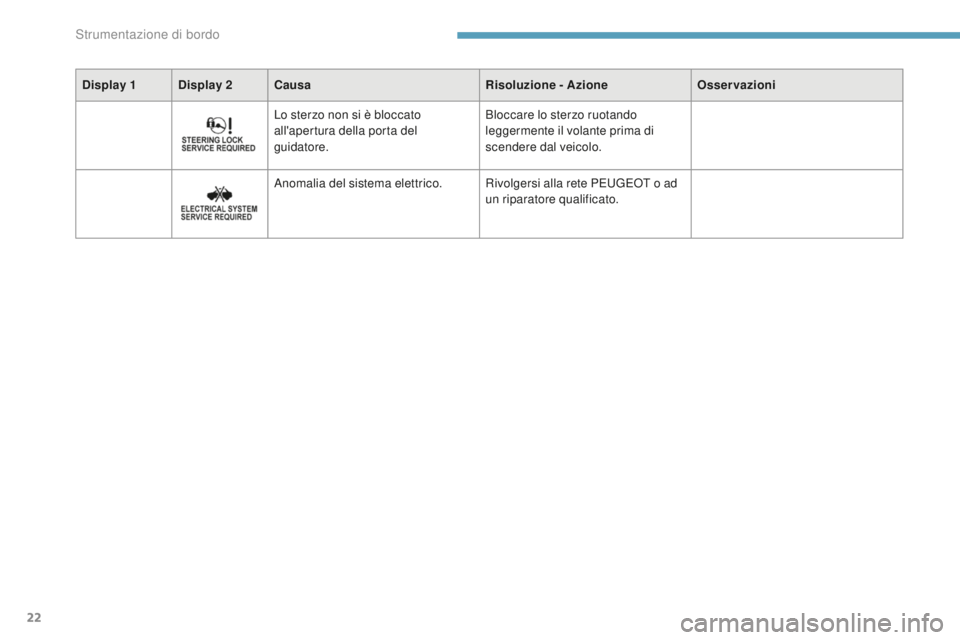

Display 1 Display 2Causa Risoluzione - AzioneOsservazioni
Lo sterzo non si è bloccato
all'apertura della porta del
guidatore. Bloccare lo sterzo ruotando
leggermente il volante prima di
scendere dal veicolo.
Anomalia del sistema elettrico. Rivolgersi alla rete PEUGEOT o ad
un riparatore qualificato.
Strumentazione di bordo
Page 25 of 368
![PEUGEOT 4008 2017 Manuale duso (in Italian) 23
4008_it_Chap01_Instruments-de-bord_ed01-2016
Display 1 Display 2Causa Risoluzione - AzioneOsservazioni
Messaggi d'allarme (contatto su "ON")
Anomalia del servosterzo elettrico. Fermare PEUGEOT 4008 2017 Manuale duso (in Italian) 23
4008_it_Chap01_Instruments-de-bord_ed01-2016
Display 1 Display 2Causa Risoluzione - AzioneOsservazioni
Messaggi d'allarme (contatto su "ON")
Anomalia del servosterzo elettrico. Fermare](/img/29/76822/w960_76822-24.png)
23

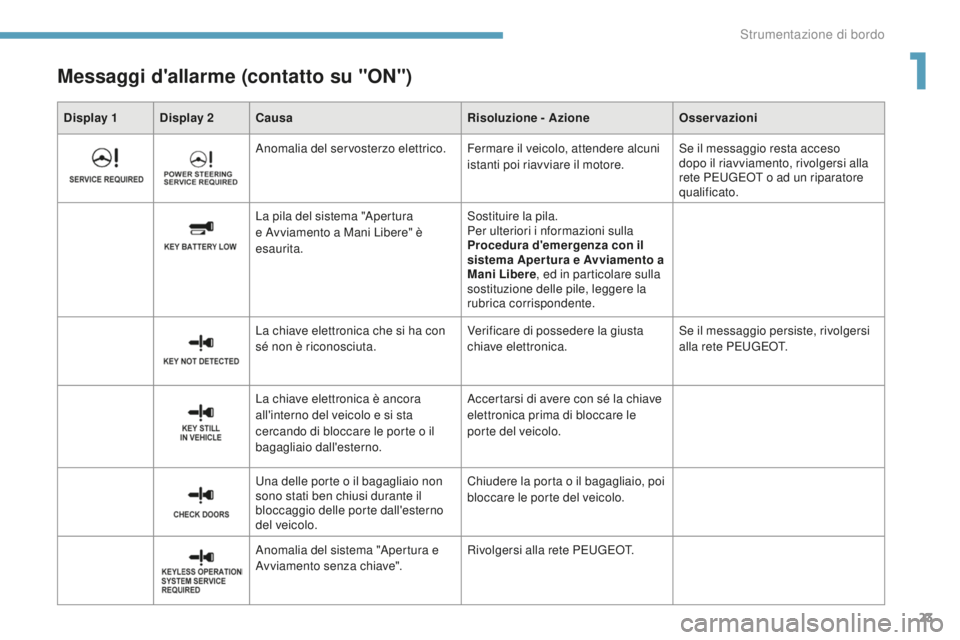

4008_it_Chap01_Instruments-de-bord_ed01-2016
Display 1 Display 2Causa Risoluzione - AzioneOsservazioni
Messaggi d'allarme (contatto su "ON")
Anomalia del servosterzo elettrico. Fermare il veicolo, attendere alcuni
istanti poi riavviare il motore.Se il messaggio resta acceso
dopo il riavviamento, rivolgersi alla
rete PEUGEOT o ad un riparatore
qualificato.
La pila del sistema "Apertura
e Avviamento a Mani Libere" è
esaurita. Sostituire la pila.
Per ulteriori i nformazioni sulla
Procedura d'emergenza con il
sistema Aper tura e Avviamento a
Mani Libere
, ed in particolare sulla
sostituzione delle pile, leggere la
rubrica corrispondente.
La chiave elettronica che si ha con
sé non è riconosciuta. Verificare di possedere la giusta
chiave elettronica.Se il messaggio persiste, rivolgersi
alla rete PEUGEOT.
La chiave elettronica è ancora
all'interno del veicolo e si sta
cercando di bloccare le porte o il
bagagliaio dall'esterno. Accertarsi di avere con sé la chiave
elettronica prima di bloccare le
porte del veicolo.
Una delle porte o il bagagliaio non
sono stati ben chiusi durante il
bloccaggio delle porte dall'esterno
del veicolo. Chiudere la porta o il bagagliaio, poi
bloccare le porte del veicolo.
Anomalia del sistema "Apertura e
Avviamento senza chiave". Rivolgersi alla rete PEUGEOT.
1
Strumentazione di bordo
Page 26 of 368
![PEUGEOT 4008 2017 Manuale duso (in Italian) 24
Display 1 Display 2Causa Risoluzione - AzioneOsservazioni
Il livello del liquido dei freni nel
circuito di frenata è insufficiente. Effettuare il rabbocco con un liquido
dei freni omologato da P PEUGEOT 4008 2017 Manuale duso (in Italian) 24
Display 1 Display 2Causa Risoluzione - AzioneOsservazioni
Il livello del liquido dei freni nel
circuito di frenata è insufficiente. Effettuare il rabbocco con un liquido
dei freni omologato da P](/img/29/76822/w960_76822-25.png)
24

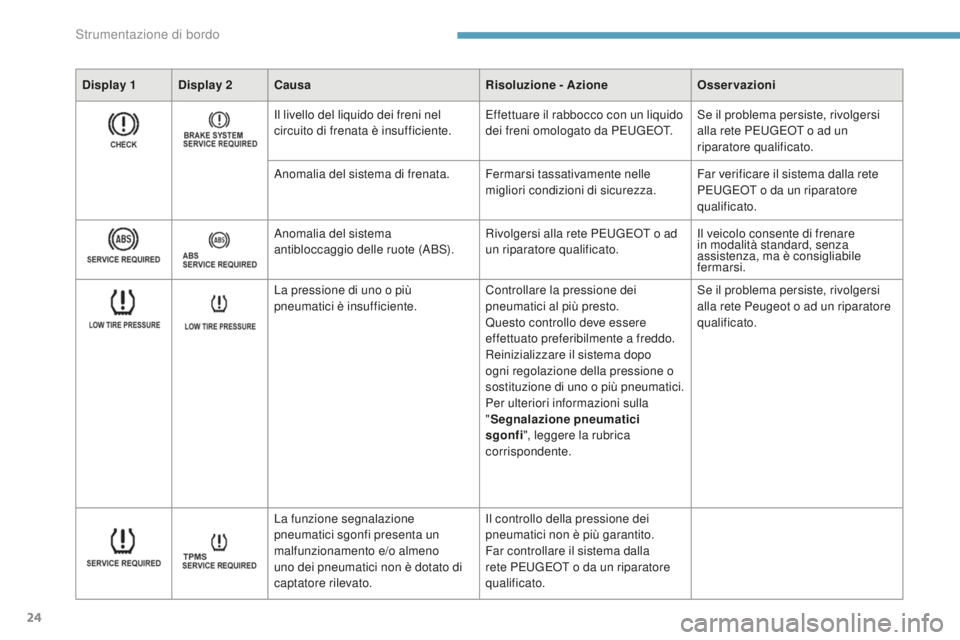

Display 1 Display 2Causa Risoluzione - AzioneOsservazioni
Il livello del liquido dei freni nel
circuito di frenata è insufficiente. Effettuare il rabbocco con un liquido
dei freni omologato da PEUGEOT.Se il problema persiste, rivolgersi
alla rete PEUGEOT o ad un
riparatore qualificato.
Anomalia del sistema di frenata. Fermarsi tassativamente nelle migliori condizioni di sicurezza.Far verificare il sistema dalla rete
PEUGEOT o da un riparatore
qualificato.
Anomalia del sistema
antibloccaggio delle ruote (ABS). Rivolgersi alla rete PEUGEOT o ad
un riparatore qualificato.Il veicolo consente di frenare
in modalità standard, senza
assistenza, ma è consigliabile
fermarsi.
La pressione di uno o più
pneumatici è insufficiente. Controllare la pressione dei
pneumatici al più presto.
Questo controllo deve essere
effettuato preferibilmente a freddo.
Reinizializzare il sistema dopo
ogni regolazione della pressione o
sostituzione di uno o più pneumatici.
Per ulteriori informazioni sulla
"
Segnalazione pneumatici
sgonfi ", leggere la rubrica
corrispondente. Se il problema persiste, rivolgersi
alla rete Peugeot o ad un riparatore
qualificato.
La funzione segnalazione
pneumatici sgonfi presenta un
malfunzionamento e/o almeno
uno dei pneumatici non è dotato di
captatore rilevato. Il controllo della pressione dei
pneumatici non è più garantito.
Far controllare il sistema dalla
rete PEUGEOT o da un riparatore
qualificato.
Strumentazione di bordo
Page 27 of 368
![PEUGEOT 4008 2017 Manuale duso (in Italian) 25
4008_it_Chap01_Instruments-de-bord_ed01-2016
Una delle porte o il bagagliaio non
sono ben chiusi.Chiudere bene la porta o il
bagagliaio.La porta interessata è indicata sul
display.
Il cofano mo PEUGEOT 4008 2017 Manuale duso (in Italian) 25
4008_it_Chap01_Instruments-de-bord_ed01-2016
Una delle porte o il bagagliaio non
sono ben chiusi.Chiudere bene la porta o il
bagagliaio.La porta interessata è indicata sul
display.
Il cofano mo](/img/29/76822/w960_76822-26.png)
25

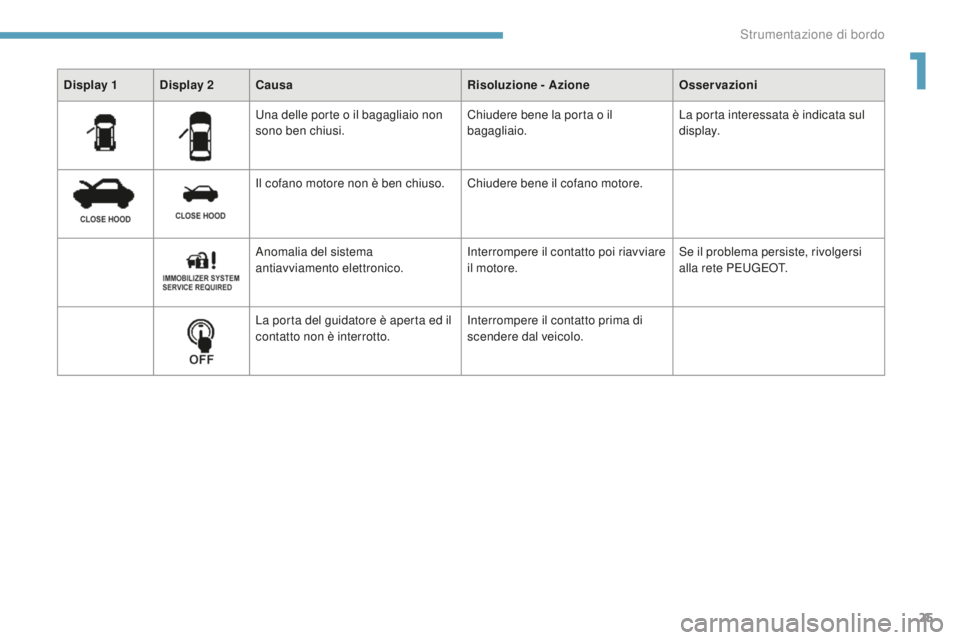

4008_it_Chap01_Instruments-de-bord_ed01-2016
Una delle porte o il bagagliaio non
sono ben chiusi.Chiudere bene la porta o il
bagagliaio.La porta interessata è indicata sul
display.
Il cofano motore non è ben chiuso. Chiudere bene il cofano motore.
Anomalia del sistema
antiavviamento elettronico. Interrompere il contatto poi riavviare
il motore.Se il problema persiste, rivolgersi
alla rete PEUGEOT.
La porta del guidatore è aperta ed il
contatto non è interrotto. Interrompere il contatto prima di
scendere dal veicolo.
Display 1 Display 2
Causa Risoluzione - AzioneOsservazioni
1
Strumentazione di bordo
Page 28 of 368
![PEUGEOT 4008 2017 Manuale duso (in Italian) 26
Display 1 Display 2Causa Risoluzione - AzioneOsservazioni
Anomalia a livello del piantone dello
sterzo. Fermarsi tassativamente nelle
migliori condizioni di sicurezza.Rivolgersi alla rete PEUGEOT PEUGEOT 4008 2017 Manuale duso (in Italian) 26
Display 1 Display 2Causa Risoluzione - AzioneOsservazioni
Anomalia a livello del piantone dello
sterzo. Fermarsi tassativamente nelle
migliori condizioni di sicurezza.Rivolgersi alla rete PEUGEOT](/img/29/76822/w960_76822-27.png)
26

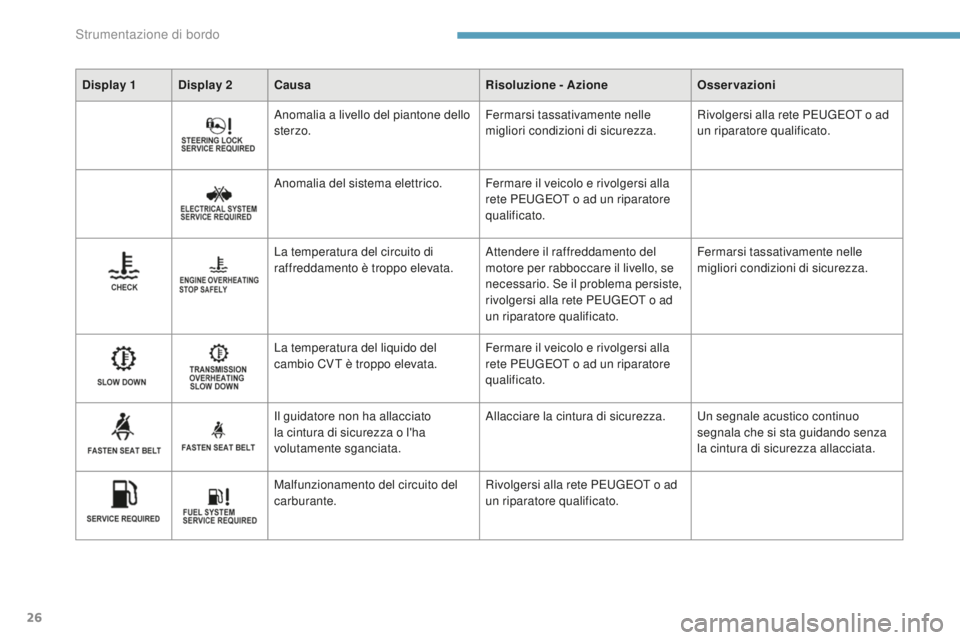

Display 1 Display 2Causa Risoluzione - AzioneOsservazioni
Anomalia a livello del piantone dello
sterzo. Fermarsi tassativamente nelle
migliori condizioni di sicurezza.Rivolgersi alla rete PEUGEOT o ad
un riparatore qualificato.
Anomalia del sistema elettrico. Fermare il veicolo e rivolgersi alla
rete PEUGEOT o ad un riparatore
qualificato.
La temperatura del circuito di
raffreddamento è troppo elevata. Attendere il raffreddamento del
motore per rabboccare il livello, se
necessario. Se il problema persiste,
rivolgersi alla rete PEUGEOT o ad
un riparatore qualificato.Fermarsi tassativamente nelle
migliori condizioni di sicurezza.
La temperatura del liquido del
cambio CVT è troppo elevata. Fermare il veicolo e rivolgersi alla
rete PEUGEOT o ad un riparatore
qualificato.
Il guidatore non ha allacciato
la cintura di sicurezza o l'ha
volutamente sganciata. Allacciare la cintura di sicurezza.
Un segnale acustico continuo
segnala che si sta guidando senza
la cintura di sicurezza allacciata.
Malfunzionamento del circuito del
carburante. Rivolgersi alla rete PEUGEOT o ad
un riparatore qualificato.
Strumentazione di bordo
Page 29 of 368

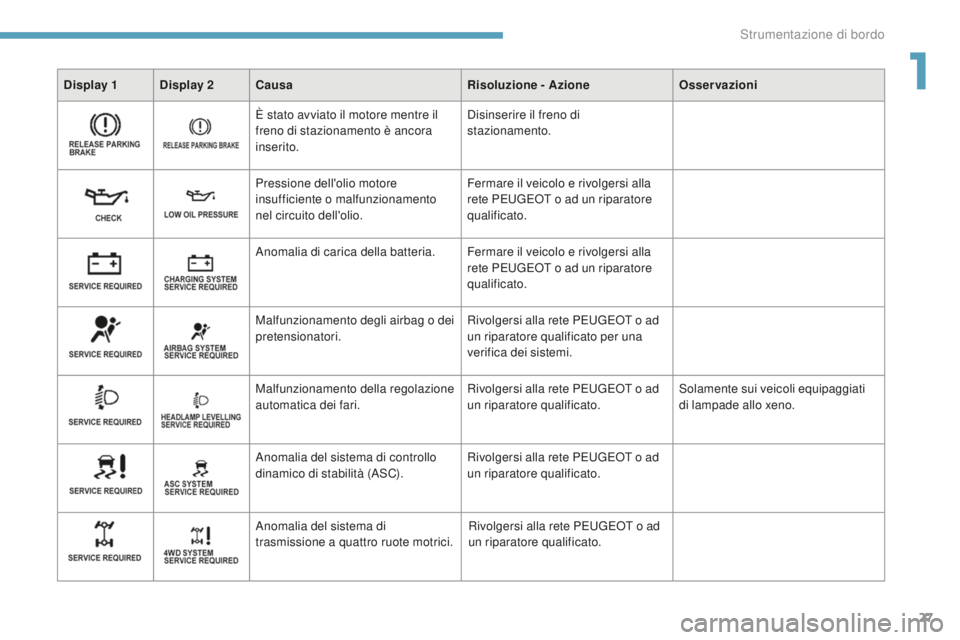

![PEUGEOT 4008 2017 Manuale duso (in Italian) 27
4008_it_Chap01_Instruments-de-bord_ed01-2016
Display 1 Display 2Causa Risoluzione - AzioneOsservazioni
È stato avviato il motore mentre il
freno di stazionamento è ancora
inserito. Disinserire PEUGEOT 4008 2017 Manuale duso (in Italian) 27
4008_it_Chap01_Instruments-de-bord_ed01-2016
Display 1 Display 2Causa Risoluzione - AzioneOsservazioni
È stato avviato il motore mentre il
freno di stazionamento è ancora
inserito. Disinserire](/img/29/76822/w960_76822-28.png)
27
4008_it_Chap01_Instruments-de-bord_ed01-2016
Display 1 Display 2Causa Risoluzione - AzioneOsservazioni
È stato avviato il motore mentre il
freno di stazionamento è ancora
inserito. Disinserire il freno di
stazionamento.
Pressione dell'olio motore
insufficiente o malfunzionamento
nel circuito dell'olio. Fermare il veicolo e rivolgersi alla
rete PEUGEOT o ad un riparatore
qualificato.
Anomalia di carica della batteria. Fermare il veicolo e rivolgersi alla rete PEUGEOT o ad un riparatore
qualificato.
Malfunzionamento degli airbag o dei
pretensionatori. Rivolgersi alla rete PEUGEOT o ad
un riparatore qualificato per una
verifica dei sistemi.
Malfunzionamento della regolazione
automatica dei fari. Rivolgersi alla rete PEUGEOT o ad
un riparatore qualificato.Solamente sui veicoli equipaggiati
di lampade allo xeno.
Anomalia del sistema di controllo
dinamico di stabilità (ASC). Rivolgersi alla rete PEUGEOT o ad
un riparatore qualificato.
Anomalia del sistema di
trasmissione a quattro ruote motrici. Rivolgersi alla rete PEUGEOT o ad
un riparatore qualificato.
1
Strumentazione di bordo
Page 30 of 368

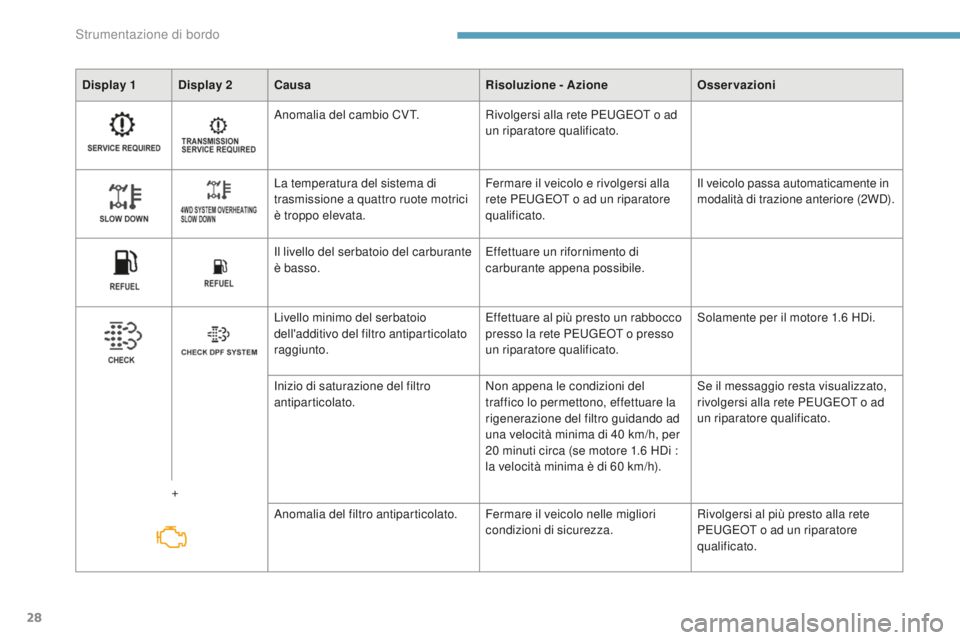

![PEUGEOT 4008 2017 Manuale duso (in Italian) 28
Display 1 Display 2Causa Risoluzione - AzioneOsservazioni
Anomalia del cambio CVT. Rivolgersi alla rete PEUGEOT o ad
un riparatore qualificato.
La temperatura del sistema di
trasmissione a quattr PEUGEOT 4008 2017 Manuale duso (in Italian) 28
Display 1 Display 2Causa Risoluzione - AzioneOsservazioni
Anomalia del cambio CVT. Rivolgersi alla rete PEUGEOT o ad
un riparatore qualificato.
La temperatura del sistema di
trasmissione a quattr](/img/29/76822/w960_76822-29.png)
28
Display 1 Display 2Causa Risoluzione - AzioneOsservazioni
Anomalia del cambio CVT. Rivolgersi alla rete PEUGEOT o ad
un riparatore qualificato.
La temperatura del sistema di
trasmissione a quattro ruote motrici
è troppo elevata. Fermare il veicolo e rivolgersi alla
rete PEUGEOT o ad un riparatore
qualificato.Il veicolo passa automaticamente in
modalità di trazione anteriore (2WD).
Il livello del serbatoio del carburante
è basso. Effettuare un rifornimento di
carburante appena possibile.
Livello minimo del serbatoio
dell'additivo del filtro antiparticolato
raggiunto. Effettuare al più presto un rabbocco
presso la rete PEUGEOT o presso
un riparatore qualificato.Solamente per il motore 1.6
HDi.
+ Inizio di saturazione del filtro
antiparticolato.
Non appena le condizioni del
traffico lo permettono, effettuare la
rigenerazione del filtro guidando ad
una velocità minima di 40
km/h, per
20
minuti circa (se motore 1.6 HDi :
la velocità minima è di 60
km/h).Se il messaggio resta visualizzato,
rivolgersi alla rete PEUGEOT o ad
un riparatore qualificato.
Anomalia del filtro antiparticolato. Fermare il veicolo nelle migliori
condizioni di sicurezza.Rivolgersi al più presto alla rete
PEUGEOT o ad un riparatore
qualificato.
Strumentazione di bordo
