PEUGEOT 4008 2017 Manuale duso (in Italian)
Manufacturer: PEUGEOT, Model Year: 2017, Model line: 4008, Model: PEUGEOT 4008 2017Pages: 368, PDF Dimensioni: 12.1 MB
Page 31 of 368
29
4008_it_Chap01_Instruments-de-bord_ed01-2016

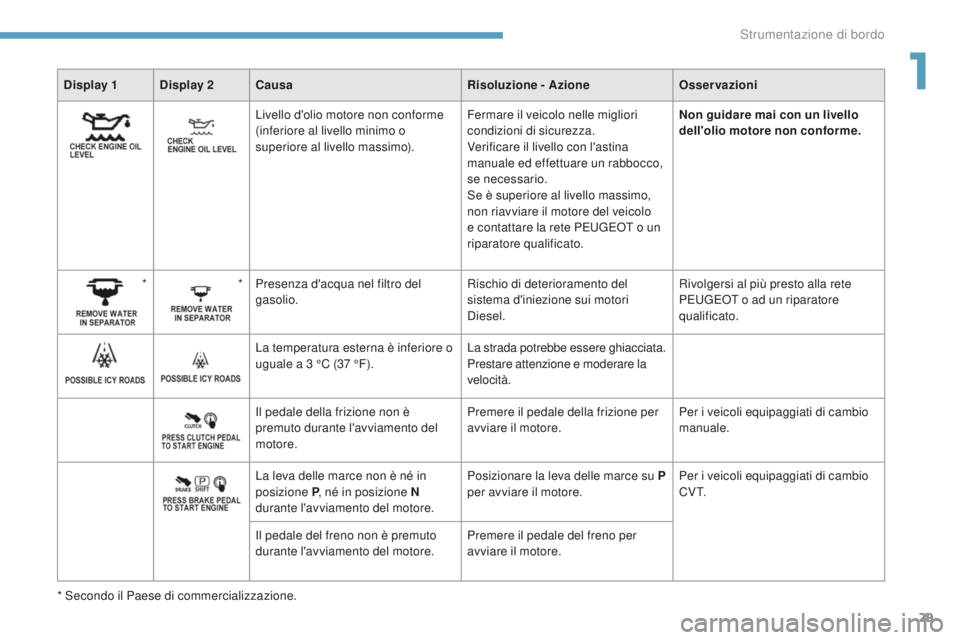

Display 1 Display 2Causa Risoluzione - AzioneOsservazioni
Livello d'olio motore non conforme
(inferiore al livello minimo o
superiore al livello massimo). Fermare il veicolo nelle migliori
condizioni di sicurezza.
Verificare il livello con l'astina
manuale ed effettuare un rabbocco,
se necessario.
Se è superiore al livello massimo,
non riavviare il motore del veicolo
e contattare la rete PEUGEOT o un
riparatore qualificato.Non guidare mai con un livello
dell'olio motore non conforme.
* * Presenza d'acqua nel filtro del
gasolio. Rischio di deterioramento del
sistema d'iniezione sui motori
Diesel.Rivolgersi al più presto alla rete
PEUGEOT o ad un riparatore
qualificato.
La temperatura esterna è inferiore o
uguale a 3
°C (37 °F).La strada potrebbe essere ghiacciata.
Prestare attenzione e moderare la
velocità.
Il pedale della frizione non è
premuto durante l'avviamento del
motore. Premere il pedale della frizione per
avviare il motore.
Per i veicoli equipaggiati di cambio
manuale.
La leva delle marce non è né in
posizione P , né in posizione N
durante l'avviamento del motore. Posizionare la leva delle marce su P
per avviare il motore.
Per i veicoli equipaggiati di cambio
C V T.
Il pedale del freno non è premuto
durante l'avviamento del motore. Premere il pedale del freno per
avviare il motore.
* Secondo il Paese di commercializzazione.
1
Strumentazione di bordo
Page 32 of 368
30
Display 1 Display 2DispositivoOsservazioni

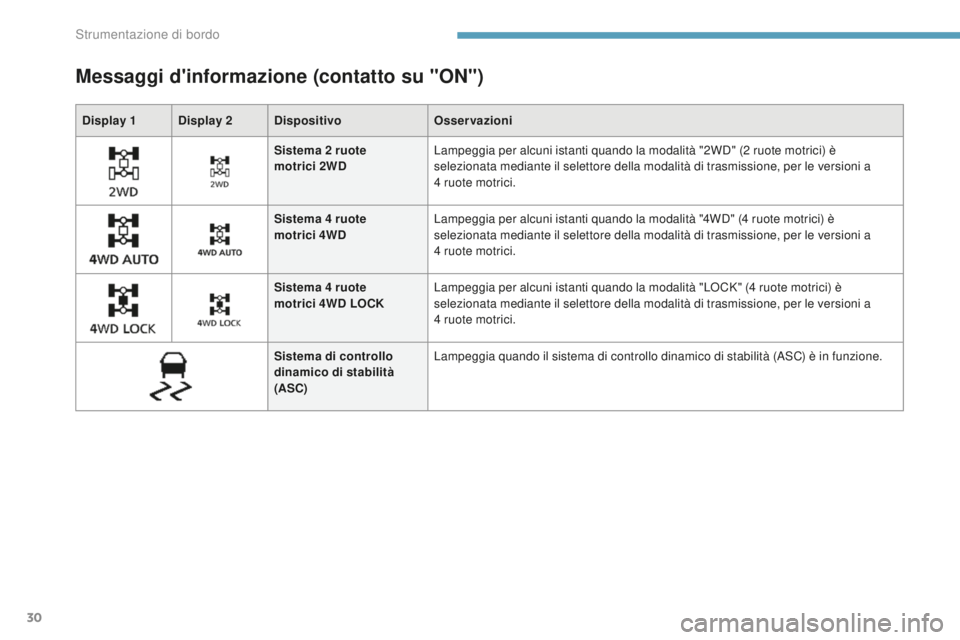

Messaggi d'informazione (contatto su "ON")
Sistema 2 ruote
mo trici 2WD Lampeggia per alcuni istanti quando la modalità "2WD" (2
ruote motrici) è
selezionata mediante il selettore della modalità di trasmissione, per le versioni a
4
ruote motrici.
Sistema 4
ruote
motrici 4WD Lampeggia per alcuni istanti quando la modalità "4WD" (4
ruote motrici) è
selezionata mediante il selettore della modalità di trasmissione, per le versioni a
4
ruote motrici.
Sistema 4
ruote
motrici 4WD LOCK Lampeggia per alcuni istanti quando la modalità "LOCK" (4
ruote motrici) è
selezionata mediante il selettore della modalità di trasmissione, per le versioni a
4
ruote motrici.
Sistema di controllo
dinamico di stabilità
(ASC) Lampeggia quando il sistema di controllo dinamico di stabilità (ASC) è in funzione.
Strumentazione di bordo
Page 33 of 368
31
4008_it_Chap01_Instruments-de-bord_ed01-2016
Display 1 Display 2DispositivoCausa OsservazioniRisoluzione - Azioni
Messaggi di prevenzione
Indicatore di
manutenzioneAvverte il guidatore
che è stato superato il
chilometraggio del tagliando
di manutenzione. Si accende per alcuni
secondi all'inserimento del
contatto.
Rivolgersi alla rete
PEUGEOT o ad un riparatore
qualificato.
Pausa
consigliata Avverte il guidatore che deve
fermarsi per riposare. Viene visualizzato al
raggiungimento del tempo
di guida precedentemente
impostato.
Viene emesso un segnale
acustico per 3
volte e
successivamente ogni
5
minuti fino all'arresto del
veicolo. Si consiglia di fare una sosta
ogni due ore circa.
1
Strumentazione di bordo
Page 34 of 368
32

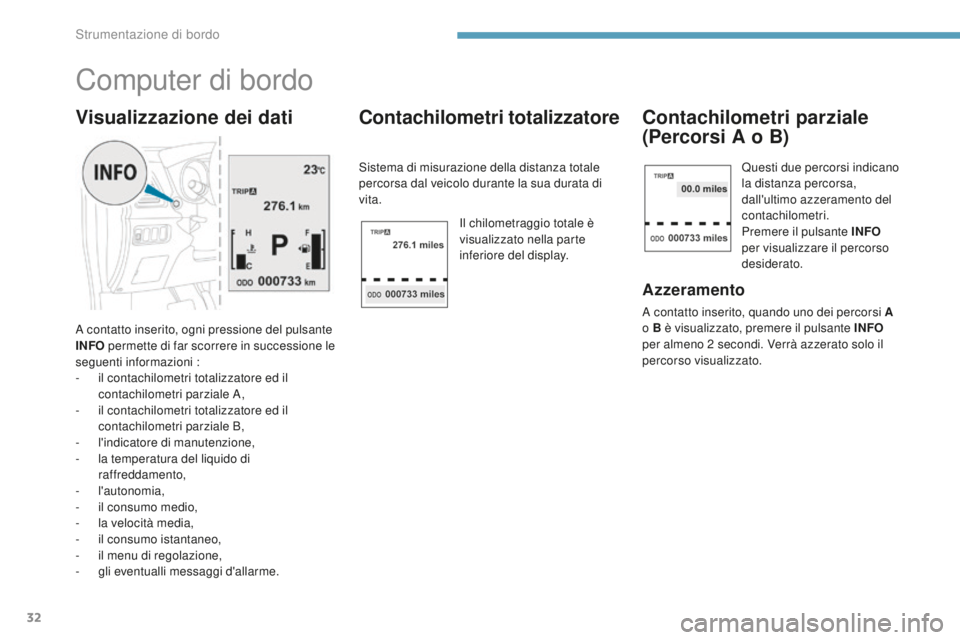

Computer di bordo
A contatto inserito, ogni pressione del pulsante
INFO permette di far scorrere in successione le
seguenti informazioni :
-
i
l contachilometri totalizzatore ed il
contachilometri parziale A,
-
i
l contachilometri totalizzatore ed il
contachilometri parziale B,
-
l
'indicatore di manutenzione,
-
l
a temperatura del liquido di
raffreddamento,
-
l'autonomia,
-
i
l consumo medio,
-
l
a velocità media,
-
i
l consumo istantaneo,
-
i
l menu di regolazione,
-
g
li eventualli messaggi d'allarme.
Visualizzazione dei dati Contachilometri totalizzatore
Sistema di misurazione della distanza totale
percorsa dal veicolo durante la sua durata di
vita.
Il chilometraggio totale è
visualizzato nella parte
inferiore del display.
Contachilometri parziale
(Percorsi A o B)
Azzeramento
A contatto inserito, quando uno dei percorsi A
o B è visualizzato, premere il pulsante INFO
per almeno 2
secondi. Verrà azzerato solo il
percorso visualizzato.
Questi due percorsi indicano
la distanza percorsa,
dall'ultimo azzeramento del
contachilometri.
Premere il pulsante INFO
per visualizzare il percorso
desiderato.
Strumentazione di bordo
Page 35 of 368
33
4008_it_Chap01_Instruments-de-bord_ed01-2016

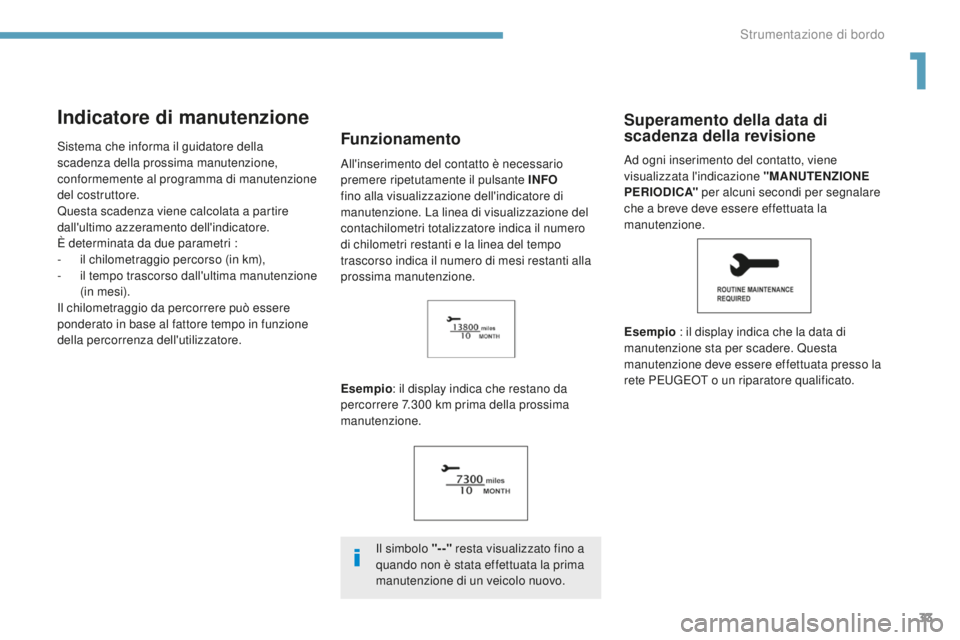

Indicatore di manutenzione
Sistema che informa il guidatore della
scadenza della prossima manutenzione,
conformemente al programma di manutenzione
del costruttore.
Questa scadenza viene calcolata a partire
dall'ultimo azzeramento dell'indicatore.
È determinata da due parametri :
-
i
l chilometraggio percorso (in km),
-
i
l tempo trascorso dall'ultima manutenzione
(in mesi).
Il chilometraggio da percorrere può essere
ponderato in base al fattore tempo in funzione
della percorrenza dell'utilizzatore.
Esempio: il display indica che restano da
percorrere 7.300
km prima della prossima
manutenzione.
Superamento della data di
scadenza della revisione
Esempio : il display indica che la data di
manutenzione sta per scadere. Questa
manutenzione deve essere effettuata presso la
rete PEUGEOT o un riparatore qualificato.
Funzionamento
Il simbolo "--" resta visualizzato fino a
quando non è stata effettuata la prima
manutenzione di un veicolo nuovo. Ad ogni inserimento del contatto, viene
visualizzata l'indicazione "MANUTENZIONE
PERIODICA"
per alcuni secondi per segnalare
che a breve deve essere effettuata la
manutenzione.
All'inserimento del contatto è necessario
premere ripetutamente il pulsante INFO
fino alla visualizzazione dell'indicatore di
manutenzione. La linea di visualizzazione del
contachilometri totalizzatore indica il numero
di chilometri restanti e la linea del tempo
trascorso indica il numero di mesi restanti alla
prossima manutenzione.
1
Strumentazione di bordo
Page 36 of 368
34

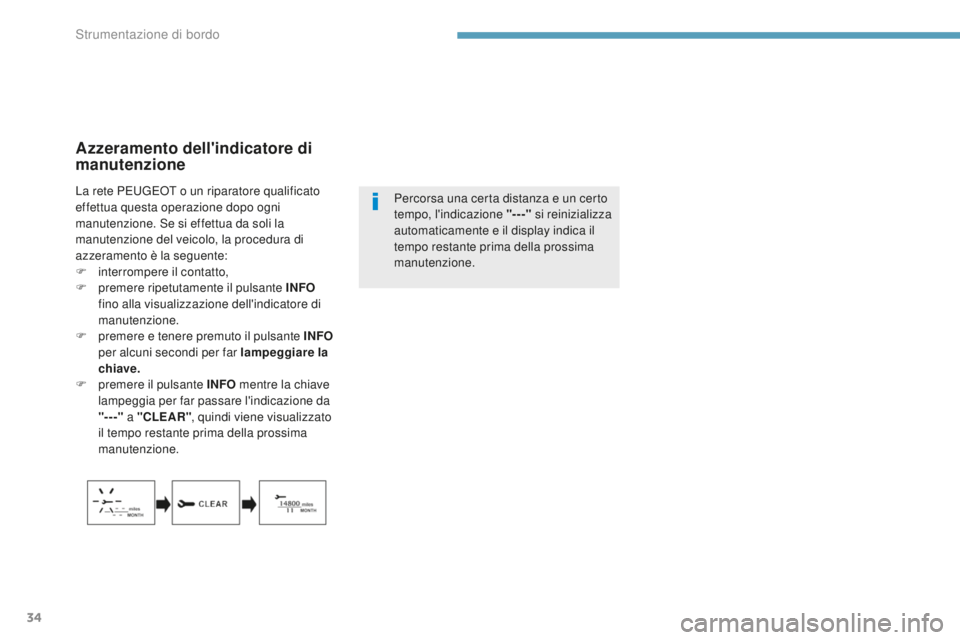

Azzeramento dell'indicatore di
manutenzione
Percorsa una certa distanza e un certo
tempo, l'indicazione "---" si reinizializza
automaticamente e il display indica il
tempo restante prima della prossima
manutenzione.
La rete PEUGEOT o un riparatore qualificato
effettua questa operazione dopo ogni
manutenzione. Se si effettua da soli la
manutenzione del veicolo, la procedura di
azzeramento è la seguente:
F
i
nterrompere il contatto,
F
p
remere ripetutamente il pulsante INFO
fino alla visualizzazione dell'indicatore di
manutenzione.
F
p
remere e tenere premuto il pulsante INFO
per alcuni secondi per far lampeggiare la
chiave.
F
p
remere il pulsante INFO mentre la chiave
lampeggia per far passare l'indicazione da
"---" a "CLEAR" , quindi viene visualizzato
il tempo restante prima della prossima
manutenzione.
Strumentazione di bordo
Page 37 of 368
35
4008_it_Chap01_Instruments-de-bord_ed01-2016

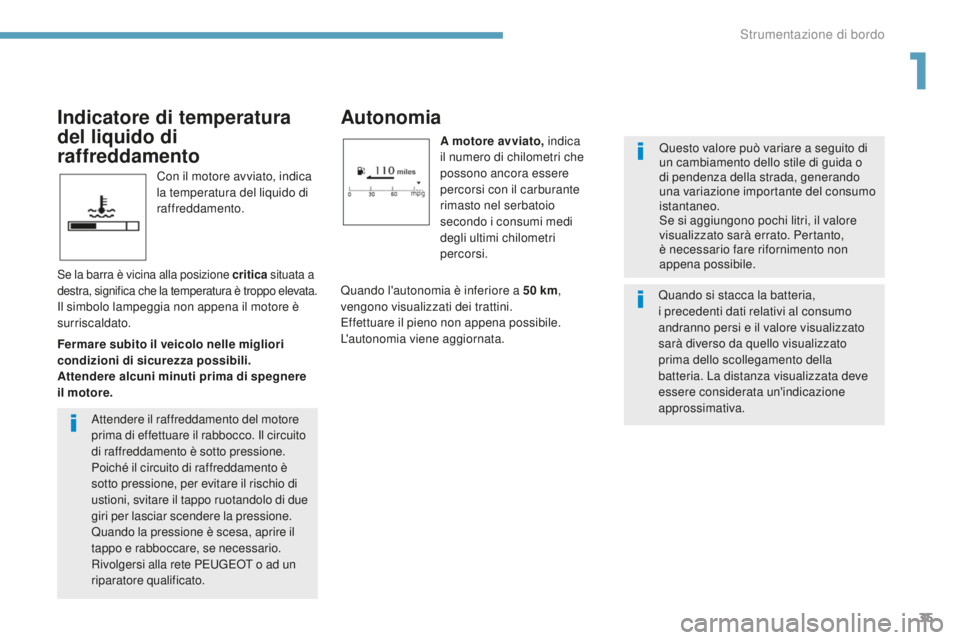

Con il motore avviato, indica
la temperatura del liquido di
raffreddamento.
Autonomia
A motore avviato, indica
il numero di chilometri che
possono ancora essere
percorsi con il carburante
rimasto nel serbatoio
secondo i consumi medi
degli ultimi chilometri
percorsi. Questo valore può variare a seguito di
un cambiamento dello stile di guida o
di pendenza della strada, generando
una variazione importante del consumo
istantaneo.
Se si aggiungono pochi litri, il valore
visualizzato sarà errato. Pertanto,
è necessario fare rifornimento non
appena possibile.
Indicatore di temperatura
del liquido di
raffreddamento
Se la barra è vicina alla posizione critica
situata a
destra, significa che la temperatura è troppo elevata.
Il simbolo lampeggia non appena il motore è
surriscaldato.
Fermare subito il veicolo nelle migliori
condizioni di sicurezza possibili.
Attendere alcuni minuti prima di spegnere
il motore. Quando l'autonomia è inferiore a 50
km
,
vengono visualizzati dei trattini.
Effettuare il pieno non appena possibile.
L'autonomia viene aggiornata.
Attendere il raffreddamento del motore
prima di effettuare il rabbocco. Il circuito
di raffreddamento è sotto pressione.
Poiché il circuito di raffreddamento è
sotto pressione, per evitare il rischio di
ustioni, svitare il tappo ruotandolo di due
giri per lasciar scendere la pressione.
Quando la pressione è scesa, aprire il
tappo e rabboccare, se necessario.
Rivolgersi alla rete PEUGEOT o ad un
riparatore qualificato. Quando si stacca la batteria,
i
precedenti dati relativi al consumo
andranno persi e il valore visualizzato
sarà diverso da quello visualizzato
prima dello scollegamento della
batteria. La distanza visualizzata deve
essere considerata un'indicazione
approssimativa.
1
Strumentazione di bordo
Page 38 of 368
36
Consumo medio
(l/100 km o km/l o mpg)
È il consumo medio di
carburante calcolato
dall'ultimo azzeramento delle
informazioni del computer di
bordo.
Velocità media
(km/h o mph)
È la velocità media calcolata
dall'ultimo azzeramento delle
informazioni del computer di
bordo.
Consumo immediato
(l/100 km o km/l o mpg)
È il consumo di carburante
calcolato negli ultimi secondi.
Questo valore può variare a seguito di
un cambiamento del tipo di guida o di
strada. Se al posto dei numeri vengono
visualizzati dei trattini "---", rivolgersi
alla rete PEUGEOT o ad un riparatore
qualificato.Azzeramento delle informazioni
Quando viene visualizzata l'informazione
desiderata, premere per più di due secondi il
pulsante INFO .
All'inserimento del contatto, l'azzeramento
passa automaticamente dalla modalità
manuale alla modalità automatica.
Automatico
Se il contatto resta nella posizione OFF per
almeno 4 ore, le informazioni vengono azzerate
automaticamente.
Strumentazione di bordo
Page 39 of 368
37
4008_it_Chap01_Instruments-de-bord_ed01-2016

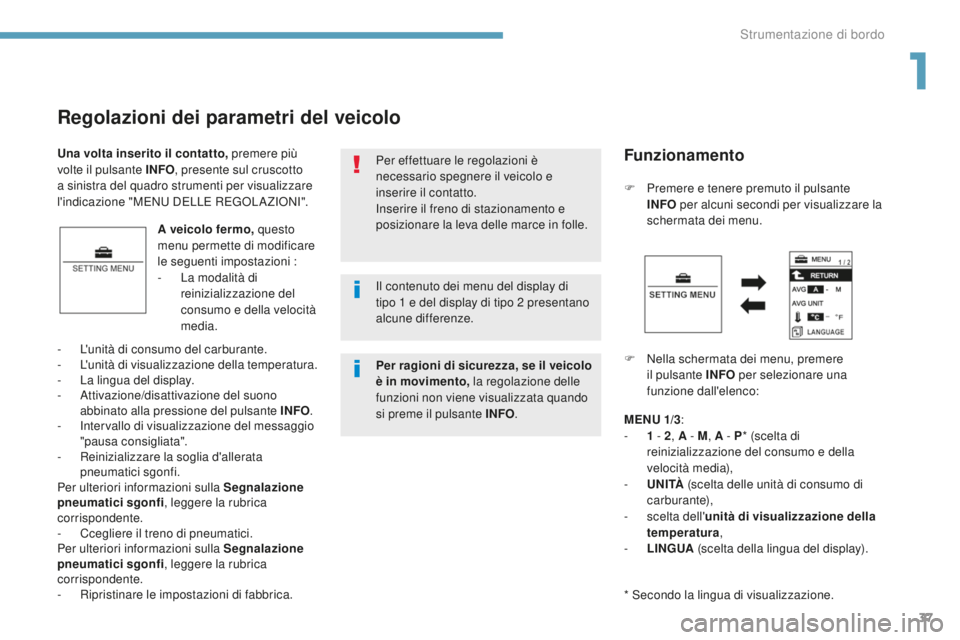

Regolazioni dei parametri del veicolo
A veicolo fermo, questo
menu permette di modificare
le seguenti impostazioni :
-
L
a modalità di
reinizializzazione del
consumo e della velocità
media. F
P
remere e tenere premuto il pulsante
INFO per alcuni secondi per visualizzare la
schermata dei menu.
F
N
ella schermata dei menu, premere
il pulsante INFO per selezionare una
funzione dall'elenco:
-
L
'unità di consumo del carburante.
-
L
'unità di visualizzazione della temperatura.
-
L
a lingua del display.
-
A
ttivazione/disattivazione del suono
abbinato alla pressione del pulsante INFO .
-
I
ntervallo di visualizzazione del messaggio
"pausa consigliata".
-
R
einizializzare la soglia d'allerata
pneumatici sgonfi.
Per ulteriori informazioni sulla Segnalazione
pneumatici sgonfi , leggere la rubrica
corrispondente.
-
C
cegliere il treno di pneumatici.
Per ulteriori informazioni sulla Segnalazione
pneumatici sgonfi , leggere la rubrica
corrispondente.
-
R
ipristinare le impostazioni di fabbrica. Per effettuare le regolazioni è
necessario spegnere il veicolo e
inserire il contatto.
Inserire il freno di stazionamento e
posizionare la leva delle marce in folle.
Una volta inserito il contatto, premere più
volte il pulsante INFO
, presente sul cruscotto
a sinistra del quadro strumenti per visualizzare
l'indicazione "MENU DELLE REGOLA ZIONI".
Funzionamento
MENU 1/3:
- 1 - 2, A - M , A - P* (scelta di
reinizializzazione del consumo e della
velocità media),
-
U
N I TÀ (scelta delle unità di consumo di
carburante),
-
s
celta dell' unità di visualizzazione della
temperatura ,
-
L
INGUA (scelta della lingua del display).
* Secondo la lingua di visualizzazione.
Il contenuto dei menu del display di
tipo 1 e del display di tipo 2 presentano
alcune differenze.
Per ragioni di sicurezza, se il veicolo
è in movimento,
la regolazione delle
funzioni non viene visualizzata quando
si preme il pulsante INFO .
1
Strumentazione di bordo
Page 40 of 368
38

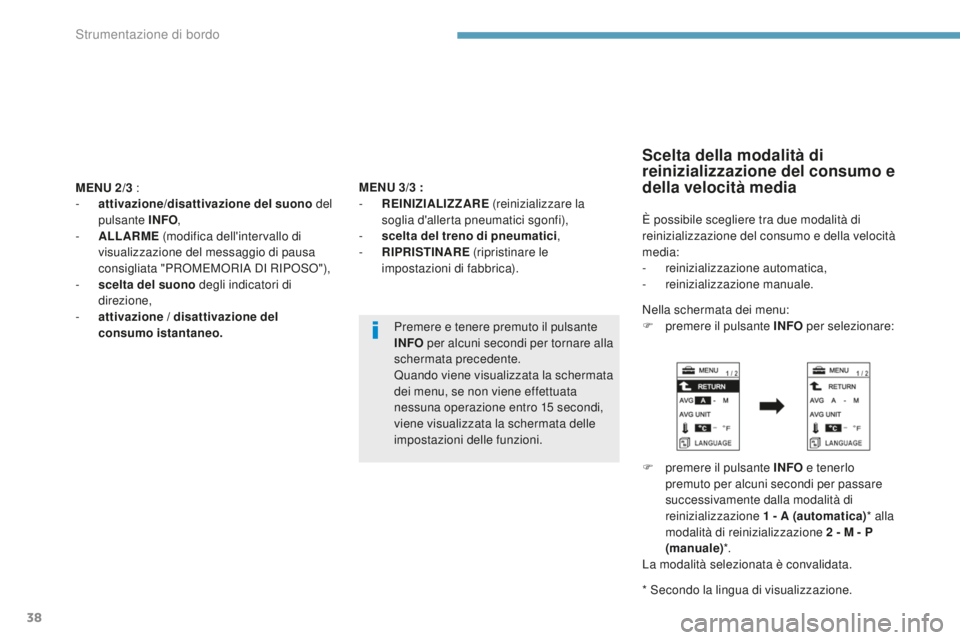

MENU 2/3 :
- at tivazione/disattivazione del suono del
pulsante INFO ,
-
A
LLARME (modifica dell'intervallo di
visualizzazione del messaggio di pausa
consigliata "PROMEMORIA DI RIPOSO"),
-
s
celta del suono degli indicatori di
direzione,
-
at
tivazione / disattivazione del
consumo istantaneo. Premere e tenere premuto il pulsante
INFO
per alcuni secondi per tornare alla
schermata precedente.
Quando viene visualizzata la schermata
dei menu, se non viene effettuata
nessuna operazione entro 15
secondi,
viene visualizzata la schermata delle
impostazioni delle funzioni.
MENU 3/3
:
- R EINIZIALIZZARE (reinizializzare la
soglia d'allerta pneumatici sgonfi),
-
s
celta del treno di pneumatici,
-
RI
PRISTINARE (ripristinare le
impostazioni di fabbrica).
Scelta della modalità di
reinizializzazione del consumo e
della velocità media
È possibile scegliere tra due modalità di
reinizializzazione del consumo e della velocità
media:
-
r
einizializzazione automatica,
-
r
einizializzazione manuale.
Nella schermata dei menu:
F
p
remere il pulsante INFO per selezionare:
F
p
remere il pulsante INFO e tenerlo
premuto per alcuni secondi per passare
successivamente dalla modalità di
reinizializzazione 1
- A (automatica)* alla
modalità di reinizializzazione 2
- M - P
(manuale) *.
La modalità selezionata è convalidata.
* Secondo la lingua di visualizzazione.
Strumentazione di bordo
